4. Estructura de la caldera Compact Bio/ Compact Bio Luxury
4.G Montaje de sensores de la caldera
La caldera está equipada con el limitador de temperatura de seguridad STB
ajustado en fábrica a 90°C. Después de superar esta temperatura, STB interrum-
pe el trabajo del quemador y del alimentador de combustible.
El sensor de temperatura de la caldera [3] y el sensor STB [4] deben ubicarse en
la caja de sensores de temperatura de la caldera [7]. Los sensores deben estar
protegidos contra el movimiento.
¡Atención!
El montaje incorrecto de los sensores
de la caldera conlleva el peligro de
sobrecalentamiento y de mal
funcionamiento del sistema.

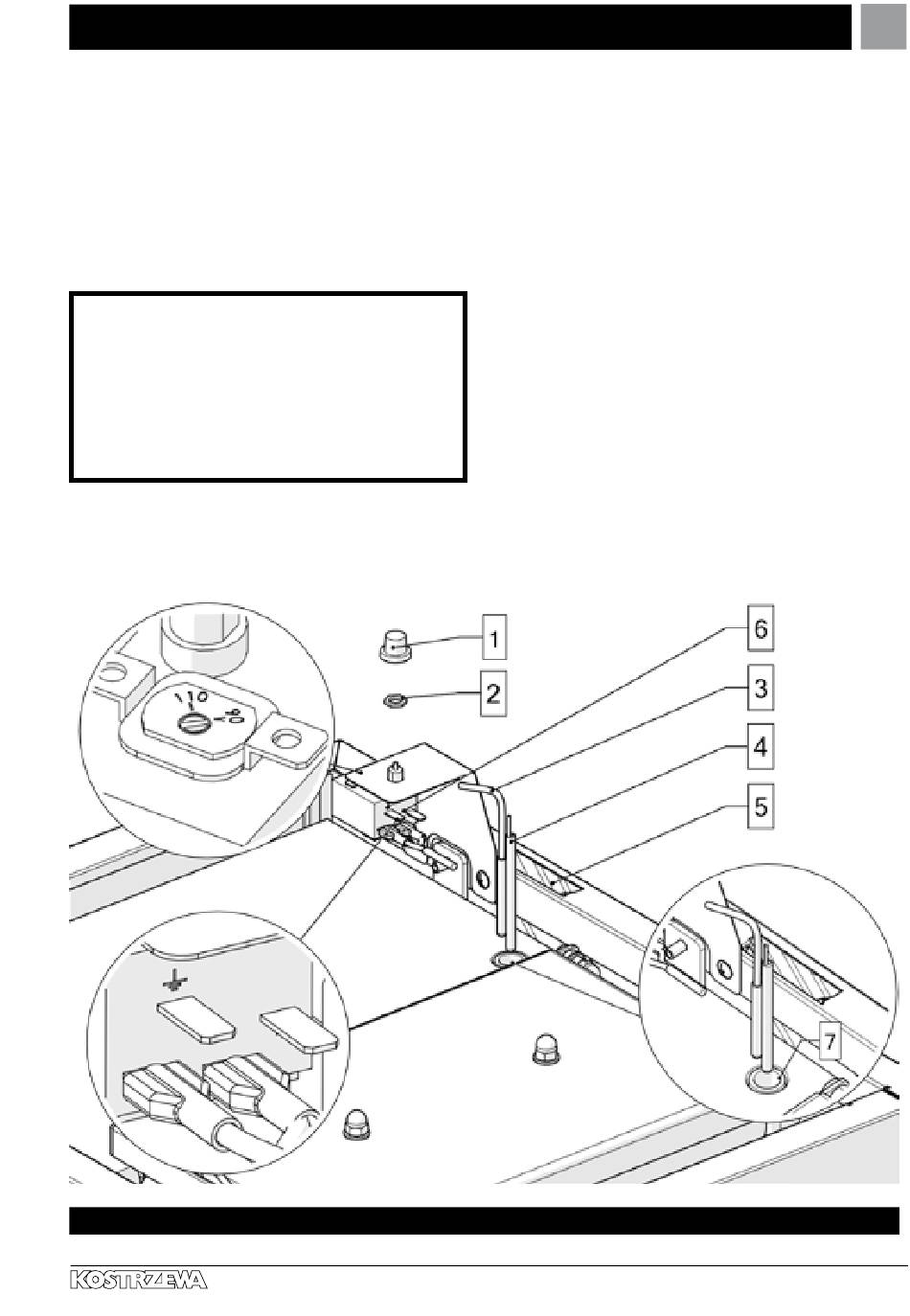

Montaje de sensores de la caldera
Especialistas en la calefacción
1. tapa del interruptor de STB
2. tuerca de fijación de STB
3. sensor de temperatura de la caldera
4. sensor de temperatura de STB
5. canal para los cables eléctricos
6. limitador de temperatura de seguridad STB
7. caja de sensores de temperatura de la caldera
