4. Budowa kotła Compact Bio / Compact Bio Luxury
4.G Montaż czujników kotła
Kocioł jest wyposażony w ogranicznik temperatury bezpieczeństwa STB
fabrycznie ustawiony na 90°C. Po przekroczeniu tej temperatury, STB przerywa
pracę palnika oraz podajnika paliwa. Czujnik temperatury kotła [3] jak i czujnik
STB [4] muszą być umiejscowione obudowie czujników temperatury kotła [7].
Czujniki zabezpieczone powinny być przed wypadnięciem.
Uwaga!
Nieprawidłowe zamontowanie
czujników kotła grozi jego
przegrzaniem i nieprawidłową
pracą systemu.

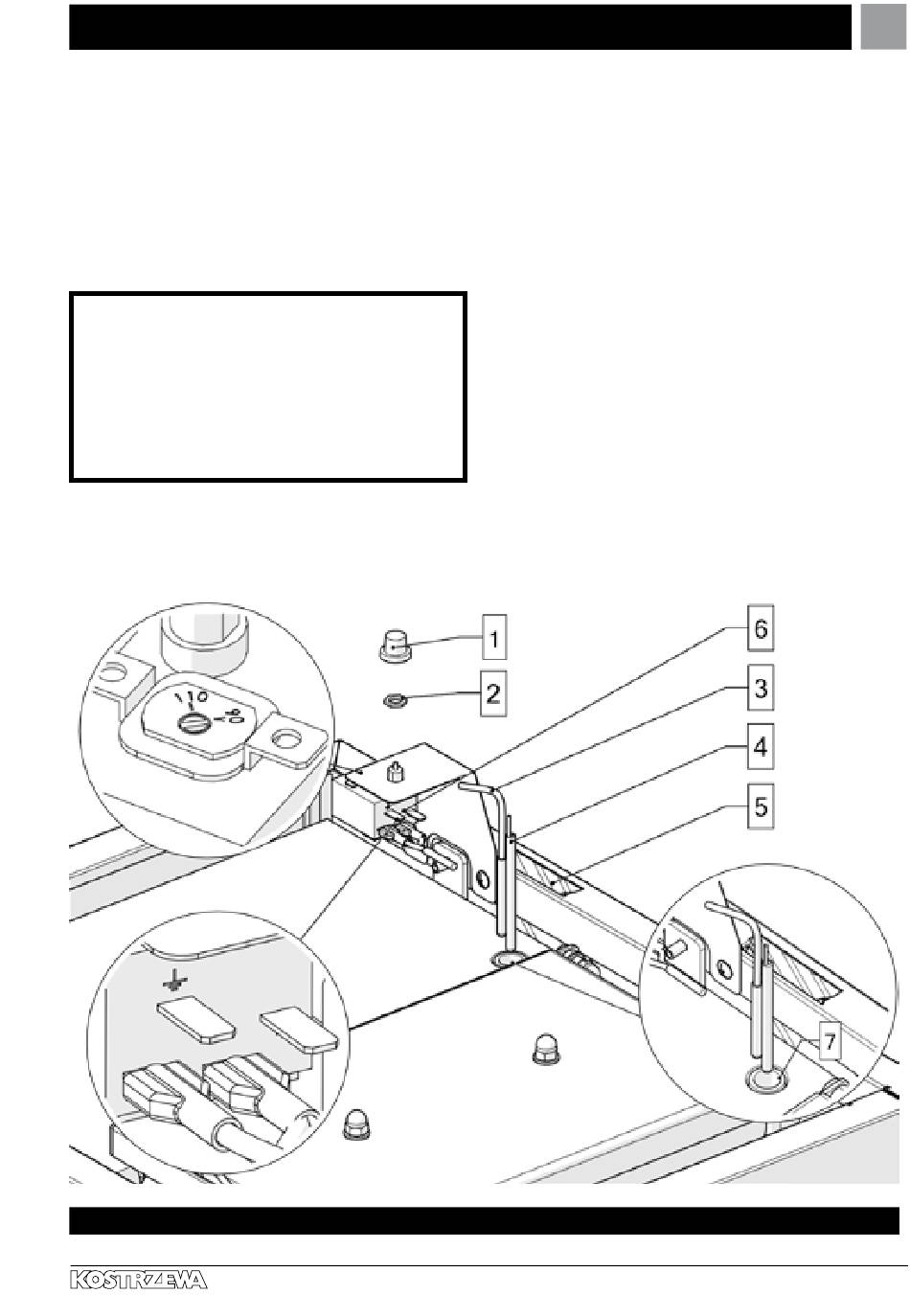

Montaż czujników kotła
Lider kotłów na pelet
1. pokrywa wyłącznika STB
2. nakrętka mocująca STB
3. czujnik temperatury kotła
4. czujnik temperatury STB
5. kanał na przewody elektryczne
6. ogranicznik temperatury bezpieczeństwa STB
7. obudowa czujników temperatury kotła
