3. Caractéristique technique de la chaudière

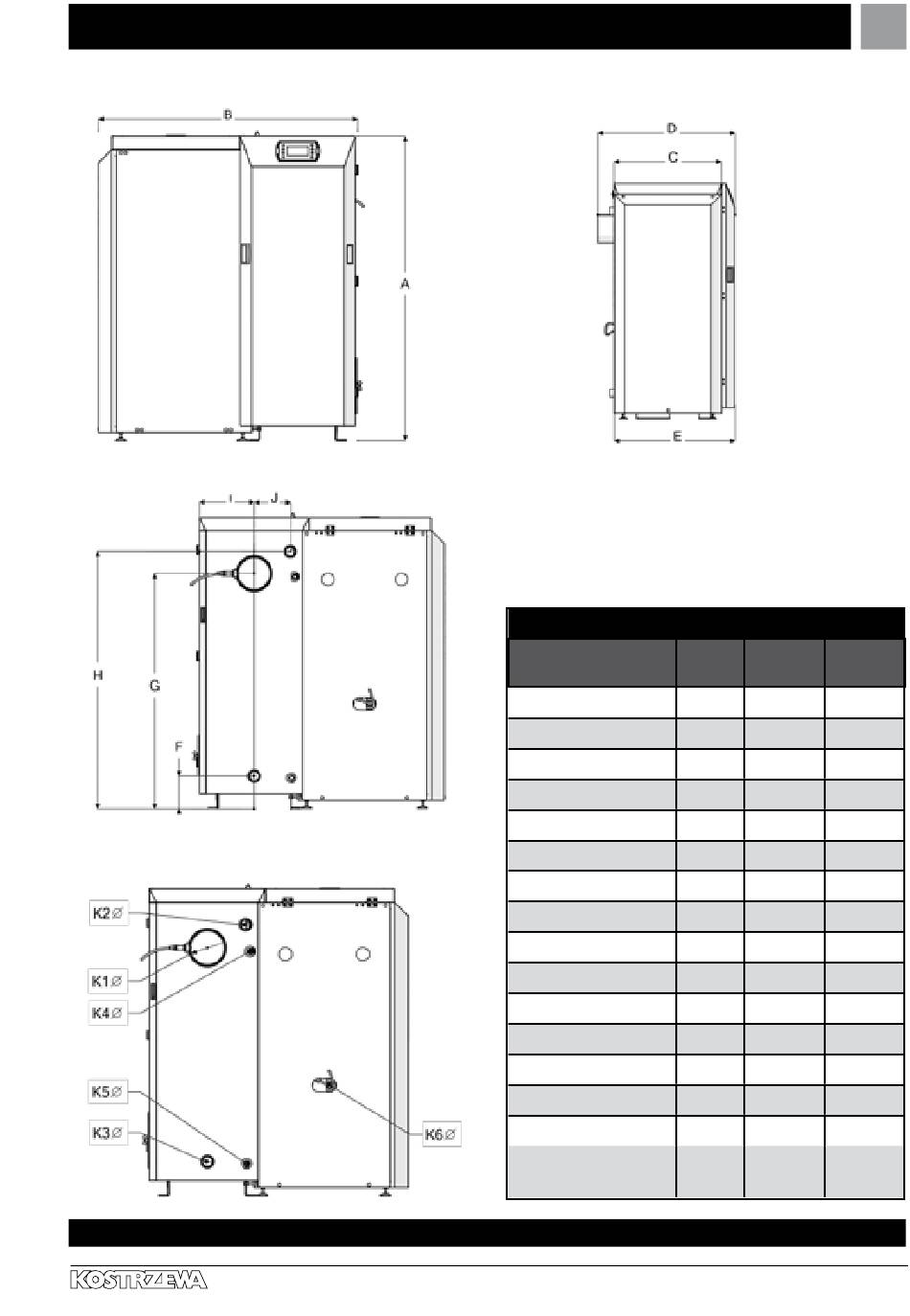

Schéma des dimensions de la chaudière Compact Bio/ Compact Bio Luxury
Spécialistes en chauffage
Les dimensions de la chaudière
Compact Bio/ Compact Bio Luxury
Tableau : Les dimensions de la chaudière Compact Bio/ Compact Bio Luxury
SYMBOLES
A
B
C
D
E
F
G
H
I
J
ØK1– carneau
ØK2 – alimentation
ØK3 – retour
ØK4 – sécuruté thermique.
ØK5 – robinet de vidange
ØK6 – raccordement de la
soupape de sécurité
Notice technique Compact Bio / Compact Bio Luxury – FR 07.15
unité de CB 16 CB
mesure
mm 1370 1370
mm 1152 1252
mm 620 620
mm 790 790
mm 700 700
mm 154 154
mm 1106 1106
mm 1210 1210
mm 258 308
mm 170 222
mm 159 159
pouce 1 1/2" 1 1/2"
pouce 1 1/2" 1 1/2"
pouce 1/2" 1/2"
pouce 1/2" 1/2"
pouce 3/4" 3/4"
