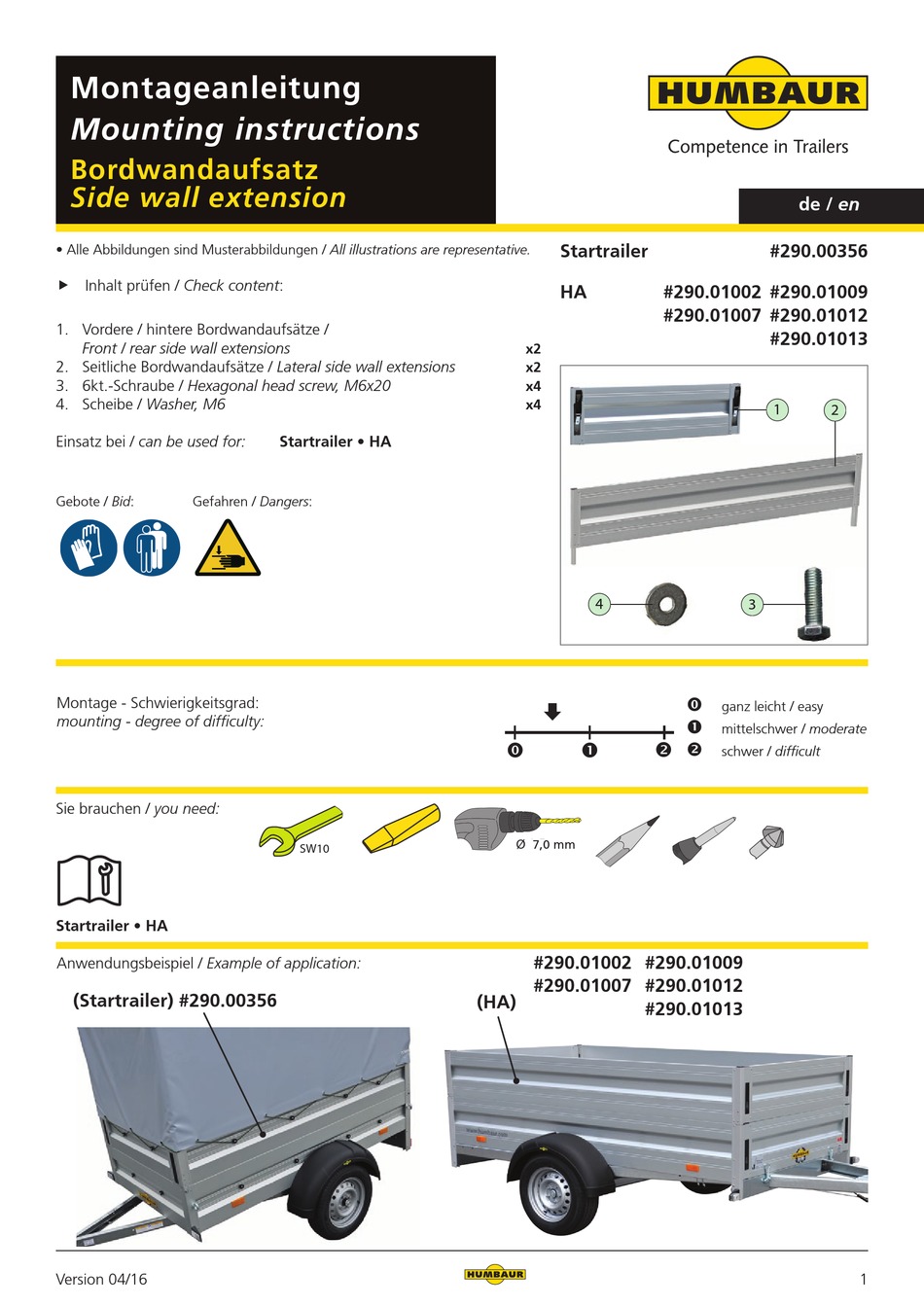

Humbaur Startrailer HA Mounting Instructions

Montageanleitung
Mounting instructions
Bordwandaufsatz
Side wall extension
• Alle Abbildungen sind Musterabbildungen / All►illustrations►are►representative.
 Inhalt prüfen / Check►content:
1. Vordere / hintere Bordwandaufsätze /
Front►/►rear►side►wall►extensions
2. Seitliche Bordwandaufsätze / Lateral►side►wall►extensions
3. 6kt.-Schraube / Hexagonal►head►screw,►M6x20
4. Scheibe / Washer,►M6
►
Einsatz bei / can be used for:
Gebote / Bid: Gefahren / Dangers:
Montage - Schwierigkeitsgrad:

mounting - degree of difficulty:

Sie brauchen / you need:
Startrailer • HA
Anwendungsbeispiel / Example of application:
(Startrailer) #290.00356
Version 04/16
►
►
Startrailer • HA
Startrailer
HA
►
►
►
x2
► x2
x4
x4
4

 
7,0 mm
#290.01002
#290.01007
(HA)
de / en
#290.00356
►
#290.01002 #290.01009
#290.01007 #290.01012
# 290.01013
►
