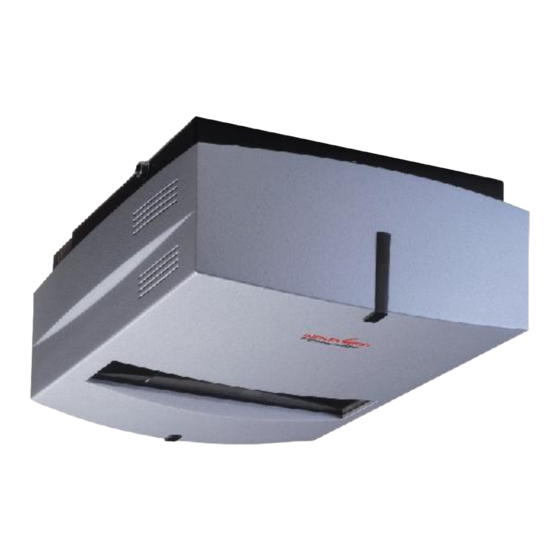

WolfVision VZ-C11 Instructions Manual

Hide thumbs Also See for VZ-C11:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Installation Manual
R
INSTRUCTIONS
INSTRUCTIONS
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
VZ-C11 / VZ-C30
VZ-C11 / VZ-C30
ENGLISH / DEUTSCH
Check out our Internet Homepage for additional information
www.wolfvision.com/support

Advertisement

Table of Contents
loading

Related Manuals for WolfVision VZ-C11

Summary of Contents for WolfVision VZ-C11

  • Page 1 INSTRUCTIONS INSTRUCTIONS BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG VZ-C11 / VZ-C30 VZ-C11 / VZ-C30 ENGLISH / DEUTSCH Check out our Internet Homepage for additional information www.wolfvision.com/support...
  • Page 2 Proofments according to UL 60950. CSA 22.22-60950 The professional WolfVision Visualizer system was developed and designed by WolfVision in Austria. Patents (examples): US 5027219, FRG 3833908, CH 678576.
  • Page 3 ENGLISH #1 Mirror for light #2 Mirror for camera #3 Infrared-sensor (1x bottom) #4 Infrared-sensor (2x side) #5 Synchronized lightfield #6 Remote Control #7 Main power switch (incl. Power indication LED) #8 Air extraction, ventilation (on both sides) #9 Working surface #10 Connections (see page 12 and 13) #11 Lamp exchange cover (see page 11) REMOTE CONTROL:...

  • Page 4: How The Visualizer Works

    (motorized) This scanning and illumination system is a f) mirror camera g) pickup area / worldwide patent from WolfVision. synchronized lightfield BASIC PREPARATIONS 1. Connect the power cable to the unit (#28) and plug it in.
  • Page 5 = distance * tan 18° - 11.45" see installation manual for more details (tan 18° = 0.3249) 18° Use the calculation program on WolfVision's internet homepage to calculate the exact position and image sizes : The distance is measured from the bottom of the Ceiling Visualizer to the working surface.

  • Page 6: Synchronized Lightfield

    Units with older firmware perform an Auto focus for flat objects with this key combination.) AUTO IRIS / MANUAL IRIS WolfVision Visualizers are equipped with an auto iris. This means that the brightness of the camera image adjusts automatically. Using the IRIS-keys (#20) the auto iris function is switched off.

  • Page 7: Digital Zoom

    "one-push" white balance to "auto-tracking" white balance. This compensates the varying color temperatures of different light sources - see page 7 and 9. The recommended lightbox for the Ceiling Visualizer is the WolfVision Lightbox LB-38. WORKING WITH TRANSPARENCIES The working surface of the Visualizer (#9) has a special crystalline white color, which is especially designed for perfect reproduction of transparencies.

  • Page 8: White Balance Adjustment

    (landscape) format. pick up the document The camera could only use 50% of its pixels to pick Image turn mode: up a vertical (portrait) page. WolfVision's Image turn 90% of the pixels mode solves this problem. are used to pick...

  • Page 9: Preset Function

    PRESET FUNCTION WolfVision Visualizers offer the possibility of programming three presets for the functions: Zoom, Focus, Iris, Light, Image, Text, Freeze, White Balance, Black/White and Positive/Negative. They can be recalled by pressing one of the three PRESET-keys (#14) on the remote control.
  • Page 10 (or in the room) where the users normally point the remote control at. ON-SCREEN MENU / ON-SCREEN HELP For standard use of the WolfVision Visualizer it is not necessary to enter the on-screen menu of the Visualizer and change settings. Inexperienced users should not make any adjustments here.

  • Page 11: Firmware Upgrades

    The firmware update can be done via USB, Ethernet (LAN) or RS232. First download the latest firmware and WolfVision's firmware update utility program from Wolfvision's internet homepage at www.wolfvision.com/support. Then connect the Visualizer to your computer and run the firmware update utility program. More details on the firmware updates can be found on WolfVision's internet homepage.
  • Page 12 AUTOMATIC LAMP CHANGER The Ceiling Visualizer is fitted with an automatic lamp changer. If one lamp fails, there is no need to replace it immediately, as the automatic lamp changer automatically switches to the second (spare) lamp. When the unit changes lamps there is an on-screen message saying: "Changing lamp".
  • Page 13 CONNECTIONS VIDEO POWER RS-232 EXTERN IN S-VIDEO PREVIEW IR-EXT. #26 Main POWER switch and status-LED #33 RGB output 15-pin (see below) #27 FUSE (see page 14) #34 EXTERNAL Input for Computers (see page 9) #28 POWER connection #35 RGB output BNC connectors (see below) #29 DVI output (see below and page 14) #36 PAL/NTSC S-Video (Y/C) output (see page 13) #30 USB port (see page 8)

  • Page 14: Pal / Ntsc Video Outputs

    Widescreen is supported since Firmware Version 1.20a (Older units may need a Firmware update for Widescreen support). Please note that WolfVision added widescreen support to the Visualizers in order to assure 100% compatibility with all display units on the market. However the native image ratio of the Visualizer camera is 4:3.
  • Page 15 8, stopbit: 1, parity: no 9-pin D-Sub connector on unit, male, front side A detailed description of the serial protocol (including status report and position setting) can be downloaded from our website: www.wolfvision.com/support. DVI PORT 1 - T.M.D.S. Data2- 9 - T.M.D.S. Data1- 17 - T.M.D.S.

  • Page 16: Technical Data

    (updates downloadable from www.wolfvision.com/wolf/fware.html ) included on CD-ROM (for Windows 98/ME/2000/XP and Macintosh, Twain compatible, USB-software available formats: TIF, JPG and BMP, updates available at www.wolfvision.com/wolf/techinfo.html ) Light source standard halogen lamp (12V/100W), 3200 Kelvin (continuous light spectrum) Automatic lamp changer...

  • Page 17: Packaging / Transportation

    PACKAGING / TRANSPORTATION IMPORTANT Please make sure that you pack up the Visualizer in the supplied box as explained in this graphic. This is very important to avoid damage to sensitive parts of the unit!

  • Page 18: Remote Control

    REMOTE CONTROL: TELE WIDE PRESETS IMAGE TURN FOCUS IRIS EXT / INT LIGHT TEXT MEMORY HELP POWER MENU CODES Performing a One-Push-Weißabgleich: Press the LIGHT-key (#18) for 2 sec. Storing Presets: Press one of the PRESET keys (#14) for 2 sec. Storing Images: Press one of the MEMORY keys (#22) for 2 sec.
  • Page 19 Proofments according to UL 60950. CSA 22.22-60950 Das professionelle WolfVision Visualizer-System wurde von WolfVision in Österreich entwickelt. Patente (Auszug): US 5027219, FRG 3833908, CH 678576.

  • Page 20: Ir-Fernbedienung

    DEUTSCH #1 Spiegel für Licht #2 Spiegel für Kamera #3 Infrarot Empfänger (1x unten) #4 Infrarot Empfänger (2x seitlich) #5 Synchronisiertes Lichtfeld #6 Infrarot Fernbedienung #7 Hauptschalter (inkl. Power LED) #8 Lüftungsschlitze (auf beiden Seiten) #9 Arbeitsplatte #10 Anschlüsse (siehe Seite 12 und 13) #11 Abdeckung für Lampenwechsler (siehe Seite 11) IR-FERNBEDIENUNG:...

  • Page 21: Funktionsweise Des Visualizers

    Spiegel-Kamera g) Aufnahmebereich / synchronisiertes Lichtfeld Das Abtast- und Beleuchtungssystem ist ein weltweit eingtragenes Patent von WolfVision. INBETRIEBNAHME DES VISUALZERS 1. Netzkabel am Gerät (#28) anstecken und am Netz anschließen. MEMORY 2. Wenn ein Kontrollmonitor verwendet werden soll, verwenden Sie bitte folgende Anschlüsse:...
  • Page 22 = Distanz * tan 18° - 11,45" mehr Informationen dazu in der Installationsanleitung (tan 18° = 0,3249) 18° Verwenden Sie das Rechenprogramm auf der WolfVision Homepage um die exakte Position und Bildgröße zu berechnen: Der Abstand wird von der Unterseite des Decken Visualizers zum Tisch gemessen.

  • Page 23: Synchronisiertes Lichtfeld

    Daher ist es nicht notwendig die FOCUS-Tasten (#17) zu verwenden, wenn nur mit flachen Objekten (Texte, Fotos, etc.) gearbeitet wird. Darüber hinaus ist es aufgrund der extrem hohen Tiefenschärfe der WolfVision Visualizer nur sehr selten notwendig, die Bildschärfe (Fokus) nachzustellen.
  • Page 24 Weißabgleich auf Auto Tracking Weißabgleich (fortlaufende automatische Einstellung des Weißwertes). Damit wird die Farbtemperatur unterschiedlicher Lichtquellen kompensiert - siehe Seite 7, 9. Für den Decken Visualizer empfiehlt sich die Verwendung der WolfVision Lichtbox LB-38. ARBEITEN MIT OVERHEADFOLIEN Die Arbeitsplatte des Visualizers (#9) hat eine besondere kristallin-weiße Oberfläche, die speziell für die Wiedergabe von Folien ausgelegt ist.
  • Page 25 IMAGE TURN (Bilddreh) MODUS (für höhere Auflösung) Ausgegebenes Bild: Arbeitsplatte: Die Abtastung einer hochformatigen A4 Seite war Normaler Modus: schon immer eine kritische Anforderung für einen Visualizer, da die Bildwiedergabe stets im Nur 50% der Pixel werden verwendet Breitformat erfolgt. um die Vorlage darzustellen So konnten nur etwa 50% der Pixel der Kamera für...

  • Page 26: Preset Funktion

    PRESET FUNKTION WolfVision Visualizer bieten die Möglichkeit drei fixe Einstellungen für die folgenden Funktionen zu speichern: Zoom, Fokus, Iris, Licht, Text, Freeze, Weißabgleich, Positiv/Negativ und Schwarz/Weiß. Mit den 3 PRESET-Tasten (#14) kann die jeweilige Einstellung gespeichert und abgerufen werden. Diese Funktion ist besonders hilfreich, um z.B. eine fixe Einstellung für Dokumente, eine für Arbeiten mit Dias und eine Einstellung für sehr hohe Gegenstände zu programmieren.

  • Page 27: Usb-Anschluss

    Der USB 2.0 Anschluss ist auch kompatibel zu USB 1.1 (geringere Geschwindigkeit). Die USB-Software von WolfVision befindet sich auf der mitgelieferten CD-ROM. Auf der WolfVision Homepage finden Sie möglicherweise unter: www.wolfvision.com/support schon eine neuere Version von diesem Programm als Gratis-Download. Das Programm ist kompatibel mit Windows 98/ME/2000/XP und MAC OS10 (und neuer) jedoch nicht mit Windows 95 bzw.

  • Page 28: Infrarot Fernbedienung

    Laden Sie die aktuellste Firmware und das Firmware Update Utilit Programm von WolfVisions Internet Homepage unter www.wolfvision.com support herunter. Verbinden Sie den Visualizer mit Ihrem Computer und starten dann das Firmware Update Utilit Programm. Auf WolfVisions Internet Homepage finden Sie mehr Informationen ber Firmware-Upgrades.
  • Page 29 AUTOMATISCHER LAMPENWECHSLER Der Decken Visualizer ist mit einem automatischen Lampenwechsler ausgestattet. Bei Ausfall einer Lampe muss diese nicht sofort ersetzt werden. Durch den automatischen Lampenwechsler schaltet das Gerät automatisch auf die zweite Lampe (Ersatzlampe) um. Während diesem Vorgang erscheint die Meldung “Changing Lamp” am Bildschirm. Nach dem Einschalten des Gerätes überprüft der Visualizer, ob beide Lampen funktionieren.
  • Page 30 ANSCHLÜSSE VIDEO POWER RS-232 EXTERN IN S-VIDEO PREVIEW IR-EXT. #26 Hauptnetzschalter und Status-LED #33 RGB Ausgang 15-pin (siehe unten) #27 Sicherung (siehe Seite 14) #34 EXTERNAL Input für Computer (siehe Seite 9) #28 Netzanschluss #35 RGB Ausgang (BNC-Stecker) (siehe unten) #29 DVI Ausgang (siehe unten und Seite 14) #36 PAL/NTSC S-Video (Y/C) Ausgang (siehe Seite 14) #30 USB Anschluss (siehe Seite 8)
  • Page 31 Spezielle Hinweise zur Widescreen Unterstützung Widescreen wird ab Firmware Version 1.20a unterstützt (Ältere Geräte benötigen möglicherweise ein Firmware Update hierfür). Bitte beachten Sie, dass die Widescreen Unterstützung zur 100%igen Kompatibilität zu allen auf dem Markt erhältlichen Bildschirmen / Projektoren entwickelt wurde. Das Original- Bildformat der Visualizer Kameras ist jedoch 4:3.

  • Page 32: Sicherungen Wechseln

    8, topbit: 1, arity: no 9 Pol D-Sub Stecker am Gerät, männlich, Frontseite Eine genaue Beschreibung des seriellen Protokolls (inklusive Statusrückmeldung und absoluter Positionierung) finden Sie auf unserer Homepage: www.wolfvision.com/support. DVI ANSCHLUSS 1 - T.M.D.S. Data2- 9 - T.M.D.S. Data1- 17 - T.M.D.S.

  • Page 33: Technische Daten

    Digital Zoom (zusätzlich zum optischen Zoom) 4 x digital Zoom (In Summe: 34 x Zoom) Max. Aufnahmebereich auf der Arbeitfläche ist abhängig von der Montagehöhe (siehe Seite 4 und www.wolfvision.com/wolf/indexdistance_d.html) Min. Aufnahmebereich auf der Arbeitsfläche ist abhängig von der Montagehöhe (siehe Seite 4 und www.wolfvision.com/wolf/indexdistance_d.html) Max.

  • Page 34: Verpackung / Transport

    VERPACKUNG / TRANSPORT WICHTIG Bitte vergewissern Sie sich vor dem Transport des Decken Visualizers, dass dieser wie unten abgebildet verpackt wurde. Dies ist sehr wichtig um eine Beschädigung empfindlicher Teile durch den Transport zu verhindern.
  • Page 35 IR-Fernbedienung: TELE WIDE PRESETS IMAGE TURN FOCUS IRIS EXT / INT LIGHT TEXT MEMORY HELP POWER MENU CODES One-Push-Weißabgleich ausführen: Drücken der LIGHT-Taste (#18) für 2 Sekunden. Presets speichern: Drücken einer PRESET-Taste (#14) für 2 Sekunden. Bilder speichern: Drücken einer MEMORY-Taste (#22) für 2 Sekunden. Durch Drücken der FREEZE-Taste (umbelegte PRESET-Taste) für 2 Sekunden wird ein Bild im nächsten freien Bildspeicher (1-9) gespeichert.
  • Page 36 E-Mail to technical support: support@wolfvision.com American distribution: WolfVision USA East Inc., 3950 Shackleford Road, Suite 450, Duluth (near Atlanta), GA 30096 / USA Tel. (770) 931-6802 and 1-877-873WOLF, Fax: (770) 931-6906, E-Mail: usa.east@wolfvision.net WolfVision Inc., 1601 Bayshore Highway, Suite 302, Burlingame, CA 94010 / USA Toll free: (800) 356-WOLF, Tel: (650) 648-0002 Fax: (650) 648-0009 , E-Mail: usa.west@wolfvision.net...
