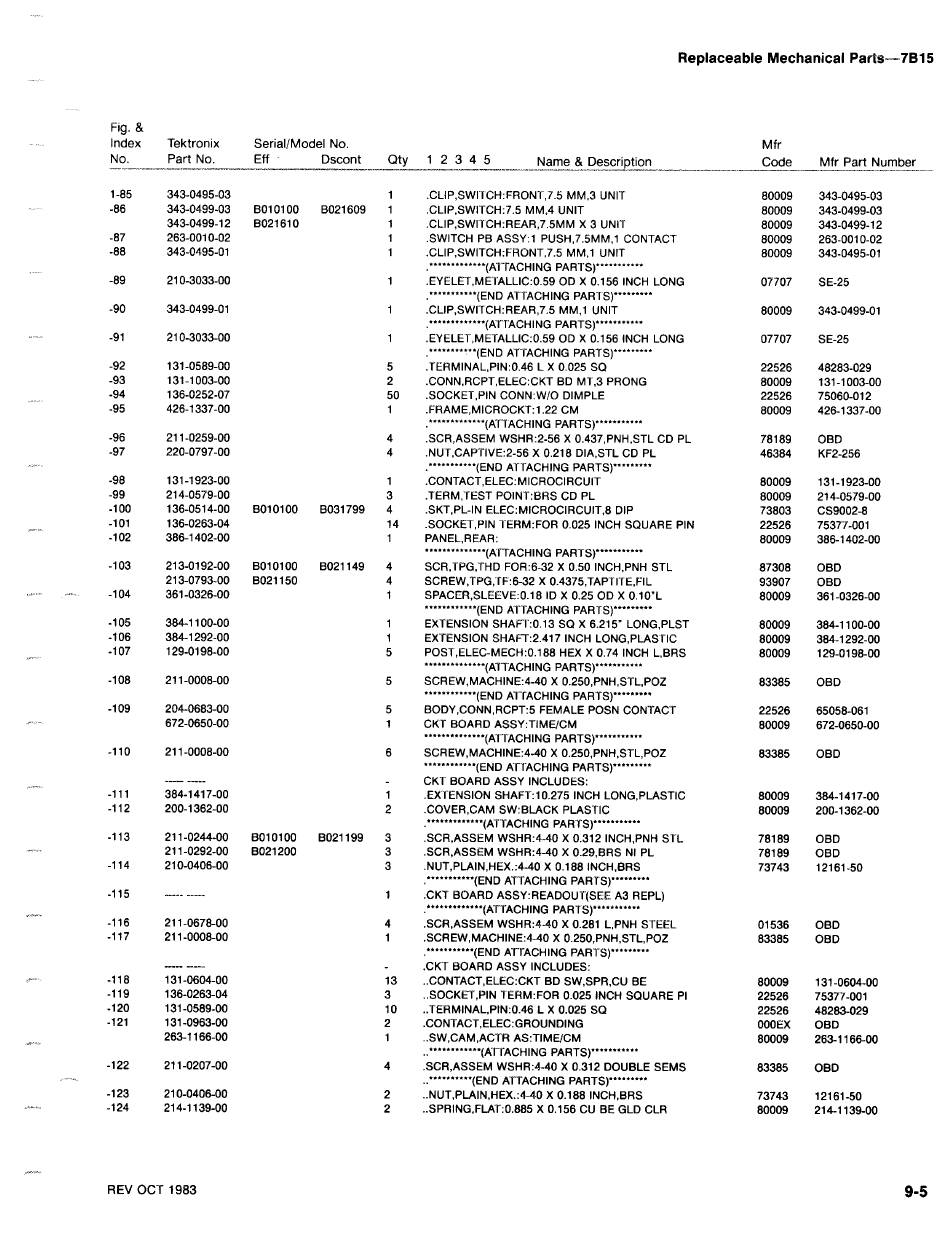

Replaceable Mechanical Parts-7B15
REV OCT 1983
9-5
Fig . &
Index
No .
Tektronix
Part No .
Serial/Model
Eff
No .
Dscont
_
Ot y
_._
1 2 3 4 5
Name & Description
Mfr
Code _
Mfr Part Number _.
1-85
343-0495-03
1
.CLIP,SWIICH :FRONI,7 .5 MM,3 UNIT
80009
343-0495-03
-86
343-0499-03
B010100
B021609
1
.CLIP,SWITCH :7 .5 MM,4 UNIT
80009
343-0499-03
343-0499-12
B021610
1
.CLIP,SWI- CH :REAR,7.5MM X 3 UNIT
80009
343-0499-12
-87
263-0010-02
1
SWITCH PB ASSYA PUSH,7.5MM,1 CONTACT
80009
263-0010-02
-88
343-0495-01
1
.CLIP,SWITCH :FRONT,7 .5 MM,1 UNIT
80009
343-0495-01
"",""'"...(ATTACHING PARTS) ...........
-89
210-3033-00
1
EYELET,ME I'ALLIC :0.59 OD X 0 .156 INCH LONG
07707
SE-25
.........(END ATTACHING PARTS) .. .......
-90
343-0499-01
1
.CLIP,SWITCH :REAR,7.5 MM,1 UNIT
80009
343-0499-01
...........(ATTACHING PARTS).... .... ...
-91
210-3033-00
1
.EYELET,ME'TALLIC:0 .59 OD X 0.156 INCH LONG
07707
SE-25
."""...... .(END ATTACHING PARTS) .........
-92
131-0589-00
5
JERMINAL,PIN :0 .46 L X 0.025 SQ
22526
48283-029
-93
131-1003-00
2
.CONN,RCPT,ELEC:CKT BD MT,3 PRONG
80009
131-1003-00
-94
136-0252-07
50
SOCKET,PIN CONN :W/O DIMPLE
22526
75060-012
-95
426-1337-00
1
.FRAME,MICROCKT :1 .22 CM
80009
426-1337-00
.............(Af-TACHING PARTS)...........
-96
211-0259-00
4
SCR,ASSEM WSHR :2-56 X 0.437,PNH,STL CD PL
78189
OBD
-97
220-0797-00
4
.NUT,CAPTIVE :2-56 X 0.218 DIA,STL CD PL
46384
KF2-256
. ........(END ATTACHING PARTS).... .....
-98
131-1923-00
1
CONTACT, ELEC : M I CROCI RC U IT
80009
131-1923-00
-99
214-0579-00
3
TERM,TEST POINT:BRS CD PL
80009
214-0579-00
-100
136-0514-00
B010100
B031799
4
.SKT,PL-IN ELEC :MICROCIRCUIT,8 DIP
73803
CS9002-8
-101
136-0263-04
14
SOCKET,PIN TERM :FOR 0.025 INCH SQUARE PIN
22526
75377-001
-102
386-1402-00
1
PANEL,REAR :
80009
386-1402-00
......' .......(ATTACHING PARTS)........ ...
-103
213-0192-00
B010100
B021149
4
SCR,TPG,THD FOR:6-32 X 0.50 INCH,PNH STL
87308
OBD
213-0793-00
B021150
4
SCREW,TPG,T'F :6-32 X 0.4375,TAPTrrE,FIL
93907
OBD
-104
361-0326-00
1
SPACER,SLEEVE:0 .18 ID X 0.25 OD X 0.10"L
80009
361-0326-00
"" ..........(END ATTACHING PARTS) )...."" '"'
-105
384-1100-00
1
EXTENSION SHAFT:0 .13 SQ X 6.215" LONG,PLST
80009
384-1100-00
-106
384-1292-00
1
EXTENSION SHAFT :2 .417 INCH LONG,PLASTIC
80009
384-1292-00
-107
129-0198-00
5
POST,ELEC-MECH :0 .188 HEX X 0 .74 INCH L,BRS
80009
129-0198-00
..* ........*.
.(ATTACHING PARTS)***..."""""
-108
211-0008-00
5
SCREW, MACHINE:4-40 X 0.250,PNH,STL,POZ
83385
OBD
........."""(END ATTACHING PARTS) ---
-109
204-0683-00
5
BODY,CONN,RCPT :5 FEMALE POSN CONTACT
22526
65058-061
672-0650-00
1
CKT BOARD ASSY :TIME/CM
80009
672-0650-00
.... ""` .......(ATTACHING PARTS) -.........
-110
211-0008-00
6
SCREW,MACHINE:4-40 X 0.250,PNH,STL,POZ
83385
OBD
'""""" ......(END ATTACHING PARTS).........
---------
-
CKT BOARD ASSY INCLUDES :
-111
384-1417-00
1
EXTENSION SHAFTA0.275 INCH LONG,PLASTIC
80009
384-1417-00
-112
200-1362-00
2
COVER,CAM SW :BLACK PLASTIC
80009
200-1362-00
...» ...* .*.. (ATTACHING PARTS)
...........
-113
211-0244-00
B010100
B021199
3
SCR,ASSEM WSHR :4-40 X 0.312 INCH,PNH STL
78189
OBD
211-0292-00
B021200
3
SCR,ASSEM WSHR :4-40 X 0.29,BRS NI PL
78189
OBD
-114
210-0406-00
3
.NUT,PLAIN,HEX . :4-40 X 0.188 INCH,BRS
73743
12161-50
.""".......(END ATTACHING PARTS) ....... ..
-115
----- -----
1
CKT BOARD ASSY :READOUT(SEE A3 REPL)
........* . ...(ATTACHING PART'S)
""""*"... ..
-116
211-0678-00
4
SCR,ASSEM WSHR :4-40 X 0.281 L,PNH STEEL
01536
OBD
-117
211-0008-00
1
.SCREW,MACHINE:4-40 X 0.250,PNH,STL,POZ
83385
OBD
.""""" .....(END ATTACHING PARTS) .........
---------
-
CKT BOARD ASSY INCLUDES :
-118
131-0604-00
13
. .CONTACT,ELEC:CKT BD SW,SPR,CU BE
80009
131-0604-00
-119
136-0263-04
3
. .SOCKBT,PIN TERM :FOR 0.025 INCH SQUARE PI
22526
75377-001
-120
131-0589-00
10
. .TERMINAL,PIN :0 .46 L X 0.025 SQ
22526
48283-029
-121
131-0963-00
2
.CONTACT,ELEC:GROUNDING
OOOEX
OBD
263-1166-00
1
. .SW,CAM,ACTR AS :TIME/CM
80009
263-1166-00
..* ....... ..(ATTACHING PARTS)
...........
-122
211-0207-00
4
SCR,ASSEM WSHR :4-40 X 0.312 DOUBLE SEMS
83385
OBD
."""""""""(END ATTACHING PARTS) ...."""""
-123
210-0406-00
2
. .NUT,PLAIN,HEX . :4-40 X 0.188 INCH,BRS
73743
12161-50
-124
214-1139-00
2
. .SPRING,FLAT :0.885 X 0.156 CU BE GILD CLR
80009
214-1139-00
