- Page 1 Wärmeplatte IR-WP-100; IR-WP-175 IR-WP-390; IR-WP-510 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 05/14...
-
Page 2: Table Of Contents
Montage- und Gebrauchsanweisung S. 2/8 Inhaltsverzeichnis Allgemeine Sicherheitshinweise Bestimmungsgemäßer Gebrauch Montagehinweise Montage Folienfühler installieren Befestigung der Platte Position der Kabelabgänge Elektrischer Anschluß Technische Daten Garantiebestimmungen Entsorgung Lieferumfang WE DO IT FIRST. -
Page 3: Allgemeine Sicherheitshinweise
Montage- und Gebrauchsanweisung S. 3/8 Allgemeine Sicherheitshinweise Bedeutung der in der Bedienungs- und Montageanweisung verwendeten Symbole: WARNUNG: Bei Nichtbeachtung besteht die Möglichkeit einer schweren oder sogar tödlichen Verletzung. VORSICHT: Bei Nichtbeachtung besteht die Möglichkeit von mittleren bis leichten Verletzungen oder Sachschäden. HINWEIS: Gibt Anwendungstipps und nützliche Informationen. -
Page 4: Bestimmungsgemäßer Gebrauch
Montage- und Gebrauchsanweisung S. 4/8 • Das Wärmeplatte darf nur unter genauer Einhaltung dieser Anleitung angeschlossen werden! Verwenden Sie ausnahmslos die mitgelieferten Originalkabel und Originalteile. Nur bei Verwendung dieser Kabel sind die Normen (Leitungsquerschnitt, Isolierung, Temperaturklasse, usw.) sicher eingehalten. • Es wird empfohlen, dass die Infrarotkabine innerhalb von 24h nach eine UV Bestrahlung durch eine künstliche Quelle oder durch ein Sonnenbad nicht benutzt wird •... -
Page 5: Position Der Kabelabgänge
S. 5/8 Position der Kabelabgänge Positionen der Kabelabgänge und Fühleraussparungen. Achtung Rückansicht! 1 - Abgang Anschlusskabel 2 - Position Fühleraussparung Abb. 1 - IR-WP-100 Abb. 2 - IR-WP-510 Abb. 4 - IR-WP-390 Abb. 3 - IR-WP-175 WE DO IT FIRST. -
Page 6: Elektrischer Anschluß
230V ~ 1N 50Hz Leistung: 100W Abmessungen: 380mm x 700mm x 6mm Sicherheitstemperaturbegrenzer: 100°C Schutzklasse: IPX4 Temperaturbereich: -40 bis +95°C (Dauerbelastung) Bezeichnung: IR-WP-175 Spannung: 230V ~ 1N 50Hz Leistung: 175W Abmessungen: 302mm x 818mm x 6mm Sicherheitstemperaturbegrenzer: 100°C Schutzklasse: IPX4 Temperaturbereich: -40 bis +95°C (Dauerbelastung) -
Page 7: Garantiebestimmungen
• Die Geräte werden gemäß der sentiotec-Bedienungsanleitungen bedient; • Der Garantieanspruch geht innerhalb der Garantiezeit bei sentiotec ein. Von der Garantie ausgenommen sind: Mängel oder Schäden, die durch einen nicht bestimmungsgemäßen Gebrauch entstanden sind. Die Garantiezeit beginnt ab der Rechnungserstellung des Kabinenherstellers. - Page 8 Montage- und Gebrauchsanweisung S. 8/8 sentiotec GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/277 20-800 F +43 (0) 7672/277 20-801 E info@sentiotec.com www.sentiotec.com...

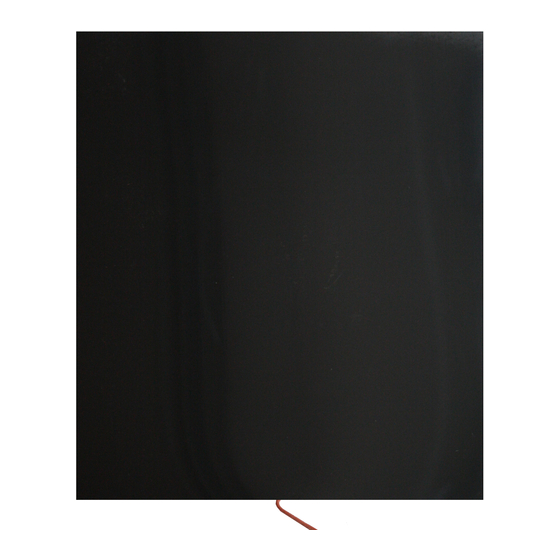

- Page 9 Heater panel IR-WP-100; IR-WP-175 IR-WP-390; IR-WP-510 INSTRUCTIONS FOR ASSEMBLY AND USE English Version 05/14...
- Page 10 Instructions for installation and use p. 2/8 Table of contents General safety information Intended use Installation instructions Installation Installing the foil sensor Fastening the panel Position of the cable exits Electrical connection Technical data Warranty conditions Disposal Scope of delivery WE DO IT FIRST.
-
Page 11: General Safety Information
Instructions for installation and use p. 3/8 General safety information Meaning of the symbols in these instructions for installation and use: WARNING: Failure to observe may lead to serious or even fatal injury. CAUTION: Failure to observe may lead to moderate or minor injury or property damage. NOTE: Provides user tips and useful information. -
Page 12: Intended Use
Instructions for installation and use p. 4/8 • The heater panel may only be connected in strict compliance with these instructions! Never use anything except the original cables and parts supplied. Only when these cables are used can the relevant standards (conductor cross-section, insulation, temperature class etc.) be safely complied with. -
Page 13: Position Of The Cable Exits
Position of the cable exits and sensor recesses Note this is a rear view! 1 - Exit for power lead 2 - Position of sensor recess Fig. 1 - IR-WP-100 Fig. 2 - IR-WP-510 Fig. 4 - IR-WP-390 Fig. 3 - IR-WP-175 WE DO IT FIRST. -
Page 14: Electrical Connection
Safety temperature limiter: 100 °C Protection class: IPX4 Temperature range: -40 to +95 °C (constant use) Designation: IR-WP-175 Voltage: 230 V ~ 1N 50 Hz Output: 175 W Dimensions: 302 mm x 818 mm x 6 mm Safety temperature limiter: 100 °C... -
Page 15: Warranty Conditions
• The devices are operated according to the sentiotec operating manuals. • The warranty claim is received by sentiotec within the warranty period. Excluded from the warranty are: Deficiencies or damage caused by non-intended use. The warranty period starts from the date of invoice of the cabin manufacturer. - Page 16 Instructions for installation and use p. 8/8 sentiotec GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/277 20-800 F +43 (0) 7672/277 20-801 E-mail: info@sentiotec.com www.sentiotec.com...
