Related Manuals for Sentiotec Home fin HOME-F45
Summary of Contents for Sentiotec Home fin HOME-F45
- Page 1 Saunaofen Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 07/16 Ident-Nr. M100-000-550...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Produktfunktionen 4. Montage und Anschluss 4.1. Aufstellort und Fühlerposition 4.2. Sicherheitsabstände 4.3. - Page 3 7. Wartung 7.1. Längere Betriebspausen 7.2. Saunaofen reinigen 7.3. Saunasteine wechseln 8. Entsorgung 9. Problemlösung durch den Monteur 10. Technische Daten WORLD OF WELLNESS...
-
Page 4: Zu Dieser Anleitung
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Page 5: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 5/26 2. Wichtige Hinweise zu Ihrer Sicherheit Der Saunaofen Home fin ist nach anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. 2.1. - Page 6 Montage- und Gebrauchsanweisung S. 6/26 ● Installieren Sie nur einen Saunaofen in der Kabine. Der Sau- naofen Home fin darf nicht gemeinsam mit anderen Sauanöfen in einer Saunakabine verwendet werden. ● Decken und Wände der Saunakabine sind aus harzarmen, unbe- handelten oder thermisch behandelten Hölzern, z.B.
-
Page 7: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 7/26 2.3. Sicherheitshinweise für den Anwender ● Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden. ● Das Gerät darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... - Page 8 Montage- und Gebrauchsanweisung S. 8/26 ● Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in der Saunkabine auf. Lüften Sie anschließend die Saunakabine gut durch (siehe 5.2. Erstmaliges Aufheizen auf Seite 20). ●...
-
Page 9: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 9/26 3. Produktbeschreibung 3.1. Lieferumfang ● Saunaofen ● Montage- und Gebrauchsanweisung 3.2. Produktfunktionen Der Saunaofen Home fin ist ein finnischer Saunaofen und ermöglicht die Erzeu- gung des für die finnische Sauna typischen Saunaklimas von 80 bis 100 °C bei einer Luftfeuchtigkeit von ca. -
Page 10: Montage Und Anschluss
Montageanweisung – nur für Fachpersonal S. 10/26 4. Montage und Anschluss Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des Saunaofens: WARNUNG! Stromschlag-Gefahr ● Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im spannungsfreien Zustand durch. ● Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder einer vergleichsweise qualifizierte Person ausgeführt werden. -
Page 11: Sicherheitsabstände
Montageanweisung – nur für Fachpersonal S. 11/26 4.2. Sicherheitsabstände Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände. Abb.1 Sicherheitsabstände Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Maße in mm min 40 WORLD OF WELLNESS... -
Page 12: Montage An Der Kabinenwand
Montageanweisung – nur für Fachpersonal S. 12/26 4.3. Montage an der Kabinenwand Beachten Sie die Abb. 1, Abb. 2, Abb. 3 und Abb. 4 (Seite 11, 12, 13). 1. Befestigen Sie die Montageleiste 1 waagrecht mit den beiliegenden Holz- schrauben 2 an der Wand. Beachten Sie dabei die Mindestabstände des Ofens in Abb. - Page 13 Montageanweisung – nur für Fachpersonal S. 13/26 Abb.3 Position der Montageleiste Home fin Maße in mm Abb.4 Sicherung Home fin (Montageleiste) WORLD OF WELLNESS...
-
Page 14: Anschlussplan Für 400V 3N
Montageanweisung – nur für Fachpersonal S. 14/26 4.4. Anschlussplan für 400V 3N~ Abb.5 Anschlussplan 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 400V 3N~ 3x 16A 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung... -
Page 15: Anschlussplan Für 230V 1N
Montageanweisung – nur für Fachpersonal S. 15/26 4.5. Anschlussplan für 230V 1N~ Abb.6 Anschlussplan 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 1N~ 3x 16A 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung... -
Page 16: Anschlussplan Für 230V
Montageanweisung – nur für Fachpersonal S. 16/26 4.6. Anschlussplan für 230V 3~ Abb.7 Anschlussplan 230V 3~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 3~ 3x 16A 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung... -
Page 17: Verdrahtungsschemen
Montageanweisung – nur für Fachpersonal S. 17/26 4.7. Verdrahtungsschemen HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N zur Steuerung zur Steuerung HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N zur Steuerung zur Steuerung WORLD OF WELLNESS... -
Page 18: Elektrischer Anschluss
Montageanweisung – nur für Fachpersonal S. 18/26 4.8. Elektrischer Anschluss 1. Lösen Sie die Schrauben 1 mit einem Schraubendreher. 2. Entfernen Sie das Abdeckblech 2. Anschluss Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. -
Page 19: Inbetriebnahme
Gebrauchsanweisung für den Anwender S. 19/26 5. Inbetriebnahme 5.1. Steinebehälter füllen WARNUNG! Brandgefahr durch Überhitzung Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die Kabinenwände stark. Dadurch können Brände verursacht werden. ● Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb. Das Steingitter 1 kann in zwei verschiede- nen Höhen montiert werden. -
Page 20: Erstmaliges Aufheizen
Gebrauchsanweisung für den Anwender S. 20/26 5.2. Erstmaliges Aufheizen VORSICHT! Rauch- und Geruchsbildung beim ersten Aufheizen Auf neuen Heizsstäben befinden sich Betriebsstoffe aus dem Fertigungs- prozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch einatmen, schadet dies Ihrer Gesundheit. -
Page 21: Bedienung
Gebrauchsanweisung für den Anwender S. 21/26 6. Bedienung WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, entzün- den sich und verursachen Brände. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie den Saunaofen in Betrieb nehmen. -
Page 22: Wartung
Gebrauchsanweisung für den Anwender S. 22/26 7. Wartung 7.1. Längere Betriebspausen Bei feuchten Umgebungsbedingungen oder langen Betriebspausen reichert sich Feuchtigkeit in den Heizstäben an. Dies ist ein physikalischer Vorgang und kein Fehler des Herstellers. Die Feuchtigkeit in den Heizstäben kann zum Auslösen des FI-Schutzschalters führen. -
Page 23: Entsorgung
Gebrauchsanweisung für den Anwender S. 23/26 1. Entfernen Sie die alten Saunasteine. 2. Befreien Sie den Steinbehälter von Kalkrückständen, Staub und anderen Verunreinigungen. 3. Waschen Sie die Saunasteine vor der Verwendung gründlich mit Bürste und Wasser. Verwenden Sie keine Reinigungszusätze. 4. -
Page 24: Problemlösung Durch Den Monteur
Gebrauchsanweisung für den Anwender S. 24/26 9. Problemlösung durch den Monteur Heizstäbe ausheizen Bei feuchten Umgebungsbedingungen oder langen Betriebspausen kann es zu einer Anreicherung von Feuchtigkeit in den Heizstäben kommen. Dies ist ein physikalischer Vorgang und kein Fehler des Herstellers. Die Feuchtigkeit in den Heizstäben kann unter Umständen zum Auslösen des FI-Schutzschalters führen. -
Page 25: Technische Daten
Montage- und Gebrauchsanweisung S. 25/26 10. Technische Daten Die Abmessungen entnehmen Sie der Abb.8. Gewicht Kabinen- Mindestgröße Artikel- Leistung ohne volumen Belüftungsöffnung nummer [kW] Steine [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9 350 x 30 HOME-F75 7 - 13 350 x 35... - Page 26 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Page 27 Sauna heater Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW INSTRUCTIONS FOR INSTALLATION AND USE English Version 07/16 Ident no.
- Page 28 Table of Contents About these instructions Important information for your safety 2.1. Intended use 2.2. Safety information for the installer 2.3. Safety information for the user Product description 3.1. Scope of delivery 3.2. Product functions Installation and connection 4.1. Installation location and sensor position 4.2.
- Page 29 Maintenance 7.1. Extended periods of non-use 7.2. Cleaning the sauna heater 7.3. Changing the sauna stones Disposal Problem-solving by the installation engineer 10. Technical data WORLD OF WELLNESS...
-
Page 30: About These Instructions
This means you can refer to information regarding both your own safety and sauna operation at any time. These installation and operating instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads. Symbols used for warnings These installation and operating instructions feature warning symbols next to activities that present a hazard to the user. -
Page 31: Important Information For Your Safety
Instructions for installation and use p. 5/26 2. Important information for your safety The Home fin sauna heater has been produced in accordance with the applicable safety rules and regulations. However, hazards may still occur during use. You should therefore adhere to the following safety information and the specific warnings in the individual chapters. - Page 32 Instructions for installation and use p. 6/26 ● Only install one sauna heater in the cabin. The Home fin sauna heater must not be used together with other sauna heaters in a sauna cabin. ● The roof and walls of the sauna cabin are manufactured from low-resin, untreated or thermally treated wood, e.g.
-
Page 33: Safety Information For The User
Instructions for installation and use p. 7/26 2.3. Safety information for the user ● The device must not be used by children under 8 years old. ● The device may only be used by children over 8 years old, by persons with limited psychological, sensory or mental capabili- ties or by persons with lack of experience/knowledge under the following conditions:... - Page 34 Instructions for installation and use p. 8/26 ● Heat up the sauna heater for half an hour BEFORE using the sauna for the first time. Do NOT remain in the sauna cabin during this period. Then ventilate the sauna cabin well (see 5.2. Heating up for the first time on page 20).
-
Page 35: Product Description
Instructions for installation and use p. 9/26 3. Product description 3.1. Scope of delivery ● Sauna heater ● Instructions for installation and use 3.2. Product functions The Home fin sauna heater is a Finnish sauna heater and makes it possible to produce a typical Finnish sauna climate of 80 °C to 100 °C with an air humidity of approximately 10%. -
Page 36: Installation And Connection
Installation instructions, only for experts p. 10/26 4. Installation and connection Take the following points into account when positioning and connecting the sauna heater: WARNING! Danger of electric shock ● The sauna heater may only be installed and connected when the power supply is disconnected. -
Page 37: Safety Distances
Installation instructions, only for experts p. 11/26 4.2. Safety distances Observe the minimum safety distances specified in Fig. 1. Fig. 1 Safety distances for the Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Dimensions in mm min 40 WORLD OF WELLNESS... -
Page 38: Installation On The Cabin Wall
Installation instructions, only for experts p. 12/26 4.3. Installation on the cabin wall Observe Fig. 1, Fig. 2, Fig. 3 and Fig. 4 (page 11, 12, 13). 1. Attach the mounting rail 1 to the wall horizontally using the wood screws supplied 2. - Page 39 Installation instructions, only for experts p. 13/26 Fig. 3 Position of the mounting rail for Home fin Dimensions in mm Fig. 4 Securing the Home fin (mounting rail) WORLD OF WELLNESS...
-
Page 40: Connection Diagram For 400V 3N
Installation instructions, only for experts p. 14/26 4.4. Connection diagram for 400V 3N~ Fig. 5 Connection diagram 400V 3N~ Home fin 4.5 kW, 6.0 kW, 7.5 kW and 9.0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ... -
Page 41: Connection Diagram For 230V 1N
Installation instructions, only for experts p. 15/26 4.5. Connection diagram for 230V 1N~ Fig. 6 Connection diagram 230V 1N~ Home fin 4.5 kW, 6.0 kW, 7.5 kW and 9.0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ... -
Page 42: Connection Diagram For 230V
Installation instructions, only for experts p. 16/26 4.6. Connection diagram for 230V 3~ Fig. 7 Connection diagram 230V 3~ Home fin 4.5 kW, 6.0 kW, 7.5 kW and 9.0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ... -
Page 43: Wiring Diagrams
Installation instructions, only for experts p. 17/26 4.7. Wiring diagrams HC4-FIN-45 HC4-FIN-60 4.5 kW 6.0 kW U V W N U V W N to the control unit to the control unit HC4-FIN-75 HC4-FIN-90 7.5 kW 9.0 kW U V W N U V W N to the control unit to the control unit... -
Page 44: Electrical Connection
Installation instructions, only for experts p. 18/26 4.8. Electrical connection 1. Unscrew the screws 1 with a screwdriver. Remove the cover plate 2. Connection Home fin 4.5 kW, 6.0 kW, 7.5 kW and 9.0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. -
Page 45: Starting Up
Instructions for use for the user p. 19/26 5. Starting up 5.1. Filling the stone container WARNING! Risk of fire due to overheating If the sauna heater is used without sauna stones, the cabin walls will become extremely hot. This could cause fires. ●... -
Page 46: Heating Up For The First Time
Instructions for use for the user p. 20/26 5.2. Heating up for the first time CAUTION! Formation of smoke and odours when heating up for the first time Working materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. -
Page 47: Operation
Instructions for use for the user p. 21/26 6. Operation WARNING! Risk of fire Flammable objects that are placed on the heater will ignite and cause fires. ● NEVER place flammable objects on the sauna heater. ● Make sure that NO flammable objects are located on the heater before operating it. -
Page 48: Maintenance
Instructions for use for the user p. 22/26 7. Maintenance 7.1. Extended periods of non-use Moisture can accumulate in the heating rods in especially humid ambient con- ditions or during long periods of non-use. This is a physical process and not a manufacturer error. -
Page 49: Disposal
Instructions for use for the user p. 23/26 1. Remove the old sauna stones. 2. Clear the stone container of limescale deposits, dust and other contamination. 3. Wash the stones thoroughly using water and a brush before use. Do not use any cleaning additives. -
Page 50: Problem-Solving By The Installation Engineer
Instructions for use for the user p. 24/26 9. Problem-solving by the installation engineer Baking out of the heating rods Moisture can accumulate in the heating rods in especially humid ambient con- ditions or during long periods of non-use. This is a physical process and not a manufacturer error. -
Page 51: Technical Data
Instructions for installation and use p. 25/26 10. Technical data The dimensions can be found in Fig. 8. Weight Power Minimum size of Article Cabin vol- without rating ventilation opening number ume [m stones [kW] [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9... - Page 52 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Page 53 Poêle de sauna Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français Version 07/16 d’ident.
- Page 54 Table des matières Concernant ces instructions Remarques importantes relatives à votre sécurité 2.1. Usage conforme 2.2. Consignes de sécurité pour le monteur 2.3. Consignes de sécurité pour l’utilisateur Description du produit 3.1. Contenu de la livraison 3.2. Fonctions du produit Montage et raccordement 4.1.
- Page 55 Entretien 7.1. Périodes d’arrêt prolongées 7.2. Nettoyage du poêle de sauna 7.3. Remplacement des pierres à sauna Élimination Dépannage par le monteur 10. Caractéristiques techniques WORLD OF WELLNESS...
-
Page 56: Concernant Ces Instructions
à proximité du sauna. Vous pourrez ainsi consulter à tout moment les informations relatives à son utilisation et à votre sécurité. Ces instructions de montage et d’utilisation sont également disponibles dans la rubrique de téléchargement de notre site Internet www.sentiotec. com/downloads. Symboles d’avertissement Dans ces instructions de montage et d’utilisation, un avertissement précède les... -
Page 57: Remarques Importantes Relatives À Votre Sécurité
Instructions de montage et mode d’emploi p. 5/26 2. Remarques importantes relatives à votre sécurité Le poêle de sauna Home fin a été construit selon l’état de la tech- nique et les règles de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l’utilisation. C’est pourquoi vous devez suivre les consignes de sécurité... - Page 58 Instructions de montage et mode d’emploi p. 6/26 ● Installez un seul poêle pour sauna par cabine. Le poêle pour sauna Home fin ne doit pas être utilisé avec d’autres poêles pour sauna dans une même cabine de sauna. ● Les plafonds et parois de la cabine de sauna doivent être fabriqués en bois peu résineux, non traités ou traités thermiquement, par ex.
-
Page 59: Consignes De Sécurité Pour L'utilisateur
Instructions de montage et mode d’emploi p. 7/26 2.3. Consignes de sécurité pour l’utilisateur ● L’appareil ne doit pas être utilisé par des enfants de moins de 8 ans. ● L’appareil peut être utilisé par des enfants de plus de 8 ans, par des personnes ayant des capacités psychiques, sensorielles ou mentales limitées et par des personnes manquant d’expérience et de connaissances aux conditions suivantes :... - Page 60 Instructions de montage et mode d’emploi p. 8/26 ● AVANT de commencer à utiliser le sauna, faites chauffer le poêle pour sauna pendant une demi-heure. Pendant ce temps, NE restez PAS dans la cabine de sauna. Ensuite, aérez bien la cabine de sauna (voir 5.2.
-
Page 61: Description Du Produit
Instructions de montage et mode d’emploi p. 9/26 3. Description du produit 3.1. Contenu de la livraison ● Poêle de sauna ● Instructions de montage et mode d’emploi 3.2. Fonctions du produit Le poêle pour sauna Home fin est un poêle pour sauna finlandais et permet de créer le climat typique du sauna finlandais, à... -
Page 62: Montage Et Raccordement
Instructions de montage uniquement pour le personnel spécialisé P. 10/26 4. Montage et raccordement Tenez compte des points suivants lors de l’installation et du raccordement du poêle pour sauna : AVERTISSEMENT Risque d’électrocution ● Effectuez les travaux de montage et de raccordement du poêle pour sauna uniquement lorsque celui-ci n’est pas sous tension. -
Page 63: Distances De Sécurité
Instructions de montage uniquement pour le personnel spécialisé P. 11/26 4.2. Distances de sécurité Respectez les distances de sécurité minimales indiquées sur la Fig. 1. Fig. 1 Distances de sécurité Home fin 4,5 kW, 6,0 kW, 7,5 kW et 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Dimensions en mm min 40... -
Page 64: Montage Sur La Paroi De La Cabine
Instructions de montage uniquement pour le personnel spécialisé P. 12/26 4.3. Montage sur la paroi de la cabine Reportez-vous aux fig. 1, 2, 3 et 4 (pages 11, 12 et 13). 1. Fixez la barre de montage 1 horizontalement au mur avec les vis à bois 2 fournies. - Page 65 Instructions de montage uniquement pour le personnel spécialisé P. 13/26 Fig. 3 Position de la barre de montage Home fin Dimensions en mm Fig. 4 Fixation Home fin (barre de montage) WORLD OF WELLNESS...
-
Page 66: Schéma De Raccordement Pour 400V 3N
Instructions de montage uniquement pour le personnel spécialisé P. 14/26 4.4. Schéma de raccordement pour 400V 3N~ Fig. 5 Schéma de raccordement 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW et 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 67: Schéma De Raccordement Pour 230V 1N
Instructions de montage uniquement pour le personnel spécialisé P. 15/26 4.5. Schéma de raccordement pour 230V 1N~ Fig. 6 Schéma de raccordement 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW et 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 68: Schéma De Raccordement Pour 230V
Instructions de montage uniquement pour le personnel spécialisé P. 16/26 4.6. Schéma de raccordement pour 230V 3~ Fig. 7 Schéma de raccordement 230V 3~ Home fin 4,5 kW, 6,0 kW, 7,5 kW et 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 69: Schémas De Câblage
Instructions de montage uniquement pour le personnel spécialisé P. 17/26 4.7. Schémas de câblage HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N En direction En direction de la commande de la commande HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N... -
Page 70: Branchements Électriques
Instructions de montage uniquement pour le personnel spécialisé P. 18/26 4.8. Branchements électriques 1. Desserrez les vis 1 à l’aide d’un tournevis. 2. Retirez le cache en tôle 2. Raccordement Home fin 4,5 kW, 6,0 kW, 7,5 kW et 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. -
Page 71: Mise En Service
Mode d’emploi pour l’utilisateur P. 19/26 5. Mise en service 5.1. Remplissage du réservoir de pierres AVERTISSEMENT Risque d'incendie dû à la surchauffe Si le poêle pour sauna est utilisé sans pierres à sauna, les parois de la cabine chauffent fortement. Cela peut provoquer des incendies. ●... -
Page 72: Premier Chauffage
Mode d’emploi pour l’utilisateur P. 20/26 5.2. Premier chauffage PRUDENCE Formation de fumée et de mauvaises odeurs lors du premier chauffage Sur les thermoplongeurs neufs se trouvent des matières consommables issues du processus de fabrication. Celles-ci se décomposent lors du premier chauffage du poêle pour sauna. -
Page 73: Exploitation
Mode d’emploi pour l’utilisateur P. 21/26 6. Exploitation AVERTISSEMENT Risque d’incendie Des objets inflammables se trouvant sur le poêle de sauna brûlant peuvent s’enflammer et provoquer des incendies. ● NE placez JAMAIS de matériaux inflammables sur le poêle. ● Assurez-vous qu’AUCUN objet inflammable ne se trouve sur le poêle pour sauna avant de mettre le sauna en marche. -
Page 74: Entretien
Mode d’emploi pour l’utilisateur P. 22/26 7. Entretien 7.1. Périodes d’arrêt prolongées En cas d’humidité ambiante ou de longues périodes d’arrêt, de l’humidité s’accu- mule dans les thermoplongeurs. Il s’agit d’un phénomène physique et non d’un défaut de fabrication. L’humidité des thermoplongeurs peut provoquer le déclen- chement du disjoncteur. -
Page 75: Élimination
Mode d’emploi pour l’utilisateur P. 23/26 1. Retirez les anciennes pierres à sauna. 2. Nettoyez le réservoir de pierres pour retirer les dépôts de calcaire, la pous- sière et autres impuretés. 3. Avant utilisation, nettoyez soigneusement les pierres pour sauna à l’eau, à... -
Page 76: Dépannage Par Le Monteur
Mode d’emploi pour l’utilisateur P. 24/26 9. Dépannage par le monteur Chauffage des thermoplongeurs En cas d’humidité ambiante ou de longues périodes d’arrêt, de l’humidité peut s’accumuler dans les thermoplongeurs. Il s’agit d’un phénomène physique et non d’un défaut de fabrication. L’humidité des thermoplongeurs peut éventuellement provoquer le déclenchement du disjoncteur. -
Page 77: Caractéristiques Techniques
Instructions de montage et mode d’emploi p. 25/26 10. Caractéristiques techniques Dimensions : reportez-vous à la Abb.8. Poids Puis- Volume Taille minimale sans Référence sance de la ca- de l'ouverture de ven- pierres [kW] bine [m tilation [mm] [kg] HOME-F45 De 3 à... - Page 78 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Page 79 Stufa per sauna Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW ISTRUZIONI D`USO E DI MONTAGGIO Italiano Versione 07/16 N.
- Page 80 Indice Informazioni sul presente manuale Importanti indicazioni per la sicurezza personale 2.1. Conformità d’uso 2.2. Indicazioni di sicurezza per l’installatore 2.3. Indicazioni di sicurezza per l’utilizzatore Descrizione del prodotto 3.1. Dotazione 3.2. Funzioni del prodotto Montaggio e collegamento 4.1. Luogo di installazione e posizione della sonda 4.2.
- Page 81 Manutenzione 7.1. Pause di funzionamento prolungate 7.2. Pulizia della stufa per sauna 7.3. Sostituzione delle pietre Smaltimento Risoluzione del problema con l’intervento di un installa- tore 10. Dati tecnici WORLD OF WELLNESS...
-
Page 82: Informazioni Sul Presente Manuale
Così è possibile controllare in qualsiasi momento le informazioni sulla sicurezza personale e sull’utilizzo della sauna. Le presenti istruzioni di montaggio e d’uso si trovano anche nell’area di download della nostra pagina web all’indirizzo: www.sentiotec.com/ downloads. Simboli nelle avvertenze Nelle presenti istruzioni di montaggio e d’uso, prima di ogni attività... -
Page 83: Importanti Indicazioni Per La Sicurezza Personale
Istruzioni d’uso e di montaggio P. 5/26 2. Importanti indicazioni per la sicurezza personale La stufa per sauna Home fin è costruita secondo le regole di sicu- rezza tecniche riconosciute. Tuttavia, durante l’utilizzo, possono presentarsi pericoli. Osservare pertanto le seguenti indicazioni di sicurezza e le avvertenze speciali riportate nei singoli capitoli. - Page 84 Istruzioni d’uso e di montaggio P. 6/26 ● Installare la stufa per sauna solo nella cabina. La stufa per sauna Home fin non deve essere utilizzata insieme ad altre stufe nella stessa cabina. ● Il soffitto e la pareti della cabina della sauna devono essere costruiti in legno a basso contenuto di resina, non trattato o ter- motrattato, ad es.
-
Page 85: Indicazioni Di Sicurezza Per L'utilizzatore
Istruzioni d’uso e di montaggio P. 7/26 2.3. Indicazioni di sicurezza per l’utilizzatore ● Il dispositivo non deve essere utilizzato da bambini di età infe- riore agli 8 anni. ● Questo dispositivo può essere utilizzato da bambini sopra gli 8 anni di età, da persone con capacità... - Page 86 Istruzioni d’uso e di montaggio P. 8/26 ● PRIMA dell’utilizzo iniziale della sauna, riscaldare la stufa per mezz’ora. NON rimanere nella cabina della sauna durante questo arco di tempo. Quindi aerare bene la cabina (vedi 5.2. Primo riscaldamento a pagina 20). ●...
-
Page 87: Descrizione Del Prodotto
Istruzioni d’uso e di montaggio P. 9/26 3. Descrizione del prodotto 3.1. Dotazione ● Stufa per sauna ● Istruzioni di montaggio e d’uso 3.2. Funzioni del prodotto La stufa per sauna Home fin è una stufa per sauna finlandese e consente la cre- azione di un clima tipico da 80 a 100 °C, con un’umidità... -
Page 88: Montaggio E Collegamento
Istruzioni di montaggio solo per personale specializzato P. 10/26 4. Montaggio e collegamento Tenere presente i seguenti punti durante l’installazione e il collegamento della stufa per sauna: AVVERTENZA! Pericolo di scossa elettrica ● Eseguire i lavori di montaggio e collegamento alla stufa per sauna solo in assenza di tensione. -
Page 89: Distanze Di Sicurezza
Istruzioni di montaggio solo per personale specializzato P. 11/26 4.2. Distanze di sicurezza Osservare le distanze di sicurezza minime indicate nella Fig. 1. Fig. 1 Distanze di sicurezza Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Dimensioni in mm min 40 WORLD OF WELLNESS... -
Page 90: Montaggio Alla Parete Della Cabina
Istruzioni di montaggio solo per personale specializzato P. 12/26 4.3. Montaggio alla parete della cabina Osservare le fig. 1, fig. 2, fig. 3 e fig. 4 (pagina 11, 12, 13). 1. Fissare orizzontalmente alla parete la barra di montaggio 1 con le viti in legno fornite 2. - Page 91 Istruzioni di montaggio solo per personale specializzato P. 13/26 Fig. 3 Posizione della barra di montaggio Home fin Dimensioni in mm Fig. 4 Fissaggio di sicurezza Home fin (barra di montaggio) WORLD OF WELLNESS...
-
Page 92: Schema Di Collegamento Per 400V 3N
Istruzioni di montaggio solo per personale specializzato P. 14/26 4.4. Schema di collegamento per 400V 3N~ Fig. 5 Schema di collegamento 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW e 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 93: Schema Di Collegamento Per 230V 1N
Istruzioni di montaggio solo per personale specializzato P. 15/26 4.5. Schema di collegamento per 230V 1N~ Fig. 6 Schema di collegamento 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW e 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 94: Schema Di Collegamento Per 230V
Istruzioni di montaggio solo per personale specializzato P. 16/26 4.6. Schema di collegamento per 230V 3~ Fig. 7 Schema di collegamento 230V 3~ Home fin 4,5 kW, 6,0 kW, 7,5 kW e 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 95: Schemi Di Cablaggio
Istruzioni di montaggio solo per personale specializzato P. 17/26 4.7. Schemi di cablaggio HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N al comando al comando HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N al comando al comando... -
Page 96: Collegamento Elettrico
Istruzioni di montaggio solo per personale specializzato P. 18/26 4.8. Collegamento elettrico 1. Allentare le viti 1 con un cacciavite. 2. Rimuovere la lamiera di copertura 2. Collegamento Home fin 4,5 kW, 6,0 kW, 7,5 kW e 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. -
Page 97: Messa In Funzione
Istruzioni d’uso per l’utente P. 19/26 5. Messa in funzione 5.1. Riempimento del contenitore delle pietre AVVERTENZA! Pericolo d’incendio per surriscaldamento Se la stufa per sauna viene utilizzata senza pietre, le pareti della cabina si riscaldano molto. Per questo motivo possono verificarsi incendi. ●... -
Page 98: Primo Riscaldamento
Istruzioni d’uso per l’utente P. 20/26 5.2. Primo riscaldamento ATTENZIONE! Formazione di fumo e odori durante il primo riscaldamento Sulle nuove resistenze si trovano materiali di consumo derivanti dal processo di produzione. Questi si disgregano al momento del primo riscaldamento della stufa. Ciò produce fumo e un odore sgradevole. In caso di inalazione, questi fumi e vapori sono nocivi per la salute. -
Page 99: Utilizzo
Istruzioni d’uso per l’utente P. 21/26 6. Utilizzo AVVERTENZA! Pericolo di incendio Gli oggetti infiammabili che poggiano sulla stufa calda, infiammandosi causano incendi. ● NON posare MAI oggetti infiammabili sulla stufa. ● Prima di mettere in funzione la stufa per sauna, assicurarsi che su quest’ultima NON poggino oggetti infiammabili. - Page 100 Istruzioni d’uso per l’utente P. 22/26 7. Manutenzione 7.1. Pause di funzionamento prolungate In caso di condizioni ambientali umide o in seguito a pause di funzionamento prolungate, si accumula umidità nelle resistenze. Questo è un processo fisico e non un errore del produttore. L’umidità nelle resistenze può far scattare l’in- terruttore differenziale di protezione.
- Page 101 Istruzioni d’uso per l’utente P. 23/26 1. Rimuovere le pietre vecchie. 2. Eliminare dal contenitore delle pietre residui di calcare, polvere e altre impurità. 3. Prima di utilizzare le pietre per la sauna, lavarle accuratamente con una spazzola e acqua. Non utilizzare additivi per la pulizia. 4.
- Page 102 Istruzioni d’uso per l’utente P. 24/26 9. Risoluzione del problema con l’intervento di un installatore Riscaldamento delle resistenze In caso di condizioni ambientali umide o in seguito a pause di funzionamento prolungate, può accumularsi umidità nelle resistenze. Questo è un processo fisico e non un errore del produttore.
- Page 103 Istruzioni d’uso e di montaggio P. 25/26 10. Dati tecnici Per le dimensioni consultare la Fig. 8. Volume Dimensione minima Peso sen- Numero Potenza della ca- bocchetta di aerazio- za pietre articolo [kW] bina [m ne [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9...
- Page 104 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Page 105 Saunakachel Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW MONTAGE- EN GEBRUIKSAANWIJZING Nederlands Versie 07/16 Ident-nr. M100-000-550...
- Page 106 Inhoudsopgave 1. Over deze handleiding 2. Belangrijke aanwijzingen voor uw veiligheid 2.1. Beoogd gebruik 2.2. Veiligheidsaanwijzingen voor de monteur 2.3. Veiligheidsaanwijzingen voor de gebruiker 3. Productbeschrijving 3.1. Omvang van de levering 3.2. Productfuncties 4. Montage en aansluiting 4.1. Plaats van opstelling en voelerpositie 4.2.
- Page 107 7. Onderhoud 7.1. Langere bedrijfspauzes 7.2. Saunakachel reinigen 7.3. Saunastenen wisselen 8. Afvoer 9. Oplossen van problemen door de monteur 10. Technische gegevens WORLD OF WELLNESS...
-
Page 108: Over Deze Handleiding
Zo kunt u te allen tijde informatie over uw veiligheid en de bediening nalezen. U vindt deze montage- en gebruiksaanwijzing ook in het downloadbereik van onze website www.sentiotec.com/downloads. Symbolen in waarschuwingen In deze montage- en gebruiksaanwijzing wordt bij werkzaamheden die gevaarlijk kunnen zijn een waarschuwing gegeven. -
Page 109: Belangrijke Aanwijzingen Voor Uw Veiligheid
Montage- en gebruiksaanwijzing pag. 5/26 2. Belangrijke aanwijzingen voor uw veiligheid De saunakachel Home fin is gebouwd volgens de erkende veilig- heidstechnische regels. Toch kunnen bij het gebruik gevaren ont- staan. Neem daarom de volgende veiligheidsaanwijzingen en de speciale waarschuwingen in de afzonderlijke hoofdstukken in acht. 2.1. - Page 110 Montage- en gebruiksaanwijzing pag. 6/26 ● Monteer slechts één saunakachel in de cabine. De saunakachel Home fin mag niet samen met andere saunakachels in één saunacabine worden gebruikt. ● Plafonds en wanden van de saunacabine moeten bestaan uit harsarm, onbehandeld of thermisch behandeld hout, bijvoor- beeld vurenhout, hemlockspar, grenen- of dennehout of gelaagd hout.
-
Page 111: Veiligheidsaanwijzingen Voor De Gebruiker
Montage- en gebruiksaanwijzing pag. 7/26 2.3. Veiligheidsaanwijzingen voor de gebruiker ● Het apparaat mag niet door kinderen onder 8 jaar worden gebruikt. ● Het apparaat mag door kinderen boven 8 jaar, door personen met verminderde psychische, sensorische of mentale vaardigheden en door personen met gebrek aan ervaring en kennis worden gebruikt, mits: –... - Page 112 Montage- en gebruiksaanwijzing pag. 8/26 ● Verwarm de saunakachel VOOR het eerste saunabad een half uur. Betreed gedurende deze tijd de saunacabine NIET. Venti- leer de saunacabine vervolgens grondig (zie 5.2. Eerste keer verwarmen op pagina 20). ● Raak de saunakachel tijdens bedrijf nooit aan. Het oppervlak van de saunakachel en de saunastenen worden zeer heet.
-
Page 113: Productbeschrijving
Montage- en gebruiksaanwijzing pag. 9/26 3. Productbeschrijving 3.1. Omvang van de levering ● Saunakachel ● Montage- en gebruiksaanwijzing 3.2. Productfuncties De saunakachel Home fin is een Finse saunakachel voor een voor de Finse sauna typisch saunaklimaat van 80 tot 100 °C bij een luchtvochtigheid van ca. 10%. WORLD OF WELLNESS... -
Page 114: Montage En Aansluiting
Montagehandleiding uitsluitend voor vakpersoneel pag. 10/26 4. Montage en aansluiting Neem volgende punten in acht bij het opstellen en aansluiten van de saunakachel: WAARSCHUWING! Stroomstoot-gevaar ● Voer de montage- en aansluitwerkzaamheden aan de saunakachel alleen in stroomloze toestand uit. ● De elektrische aansluiting mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd. -
Page 115: Veiligheidsafstanden
Montagehandleiding uitsluitend voor vakpersoneel pag. 11/26 4.2. Veiligheidsafstanden Neem de in de in afb. 1 aangegeven minimale veiligheidsafstanden in acht. afb. 1 Veiligheidsafstanden Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Afmetingen in mm min 40 WORLD OF WELLNESS... -
Page 116: Montage Aan De Cabinewand
Montagehandleiding uitsluitend voor vakpersoneel pag. 12/26 4.3. Montage aan de cabinewand Neem de afb. 1, afb. 2, afb. 3 en afb. 4 in acht (pagina 11, 12, 13). 1. Bevestig de montagelijst 1 horizontaal met meegeleverde houtschroe- ven 2 aan de wand. Neem hierbij de minimum afstanden van de kachel in acht in afb. - Page 117 Montagehandleiding uitsluitend voor vakpersoneel pag. 13/26 afb. 3 Positie van de Home fin-montagestrip Afmetingen in mm afb. 4 Vastzetting Home fin (montagestrip) WORLD OF WELLNESS...
-
Page 118: Aansluitschema Voor 400V 3N
Montagehandleiding uitsluitend voor vakpersoneel pag. 14/26 4.4. Aansluitschema voor 400V 3N~ afb. 5 Aansluitschema 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 400V 3N~ 3x 16A 1 Saunabesturing 2 Temperatuurvoeler met overtemperatuurbeveiliging... -
Page 119: Aansluitschema Voor 230V 1N
Montagehandleiding uitsluitend voor vakpersoneel pag. 15/26 4.5. Aansluitschema voor 230V 1N~ afb. 6 Aansluitschema 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 1N~ 3x 16A 1 Saunabesturing 2 Temperatuurvoeler met oververhittingsbeveiliging... -
Page 120: Aansluitschema Voor 230V
Montagehandleiding uitsluitend voor vakpersoneel pag. 16/26 4.6. Aansluitschema voor 230V 3~ afb. 7 Aansluitschema 230V 3~ Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 3~ 3x 16A 1 Saunabesturing 2 Temperatuurvoeler met oververhittingsbeveiliging... -
Page 121: Bedradingsschema's
Montagehandleiding uitsluitend voor vakpersoneel pag. 17/26 4.7. Bedradingsschema’s HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N naar besturing naar besturing HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N naar besturing naar besturing WORLD OF WELLNESS... -
Page 122: Elektrische Aansluiting
Montagehandleiding uitsluitend voor vakpersoneel pag. 18/26 4.8. Elektrische aansluiting 1. Draai de schroeven 1 los met een schroevendraaier. 2. Verwijder afdekplaat 2. Aansluiting Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. -
Page 123: Inbedrijfstelling
Gebruiksaanwijzing voor de gebruiker pag. 19/26 5. Inbedrijfstelling 5.1. Steenhouder vullen WAARSCHUWING! Brandgevaar door oververhitting Als de saunakachel zonder saunastenen wordt gebruikt, worden de cabinewanden zeer heet. Hierdoor kan brand ontstaan. ● Gebruik de saunakachel NOOIT zonder saunastenen. Het steenrooster 1 kan op twee verschil- lende hoogtes worden gemonteerd. -
Page 124: Eerste Keer Verwarmen
Gebruiksaanwijzing voor de gebruiker pag. 20/26 5.2. Eerste keer verwarmen VOORZICHTIG! Rook- en geurvorming bij de eerste keer verwarmen Op nieuwe verwarmingsstaven bevinden zich bedrijfsstoffen van het productieproces. Deze verdwijnen bij de eerste keer verwarmen van de saunakachel. Hierbij ontstaan rook en een onaangename geur. Als u deze dampen of de rook inademt, is dit schadelijk voor uw gezondheid. -
Page 125: Bediening
Gebruiksaanwijzing voor de gebruiker pag. 21/26 6. Bediening WAARSCHUWING! Brandgevaar Brandbare voorwerpen die op de hete saunakachel liggen kunnen ont- vlammen en brand veroorzaken. ● Leg NOOIT brandbare voorwerpen op de saunakachel. ● Controleer of GEEN brandbare voorwerpen op de saunakachel liggen, alvorens de saunakachel in te schakelen. - Page 126 Gebruiksaanwijzing voor de gebruiker pag. 22/26 7. Onderhoud 7.1. Langere bedrijfspauzes In vochtige omgevingen of bij lange bedrijfspauzes verzamelt zich vocht in de verwarmingsstaven. Dit is een fysisch proces en geen fout van de fabrikant. De vochtigheid in de verwarmingsstaven kan leiden tot activering van de FI-veiligheidsschakelaar.
- Page 127 Gebruiksaanwijzing voor de gebruiker pag. 23/26 1. Verwijder de oude saunastenen. 2. Verwijder kalkresten, stof en andere verontreinigingen van de steenhouder. 3. Borstel de saunastenen voor gebruik grondig met water. Gebruik geen reinigingsmiddelen. 4. Controleer de stenen voor vullen in de saunakachel op vreemde deeltjes en verwijder verpakkingsresten.
- Page 128 Gebruiksaanwijzing voor de gebruiker pag. 24/26 9. Oplossen van problemen door de monteur Verwarmingsstaven verwarmen Vochtige omgevingsomstandigheden of lange bedrijfspauzes kunnen leiden tot achterblijven van vocht in de verwarmingsstaven. Dit is een fysisch proces en geen fout van de fabrikant. De vochtigheid in de verwarmingsstaven kan even- tueel leiden tot de activering van de FI-veiligheidsschakelaar.
- Page 129 Montage- en gebruiksaanwijzing pag. 25/26 10. Technische gegevens De afmetingen staan in afb. 8. Gewicht Artikel- Vermo- Cabinevo- Minimumgrootte ven- zonder nummer gen [kW] lume [m tilatieopening [mm] stenen [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9 350 x 30 HOME-F75 7 - 13...
- Page 130 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Page 131 Bastuaggregat Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW MONTERINGS- OCH BRUKSANVISNING Svenska Version 07/16 ID-nr: M100-000-550...
- Page 132 Innehållsförteckning Om monterings- och bruksanvisningen Viktig säkerhetsinformation 2.1. Ändamålsenlig användning 2.2. Säkerhetsanvisningar för installatören 2.3. Säkerhetsanvisningar för användaren Produktbeskrivning 3.1. Leveransomfattning 3.2. Funktioner Montering och anslutning 4.1. Uppställningsplats och givarposition 4.2. Säkerhetsavstånd 4.3. Montering på väggen 4.4. Kopplingsschema för 400 V 3N~ 4.5.
- Page 133 Underhåll 7.1. Längre användningsuppehåll 7.2. Rengöring av bastuaggregatet 7.3. Byta bastustenar Avfallshantering Felavhjälpning utförd av installatören 10. Tekniska data WORLD OF WELLNESS...
-
Page 134: Om Monterings- Och Bruksanvisningen
Du kan då när som helst läsa de specifika säkerhets- och användningsanvisningarna. Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com/downloads. Symboler och varningar I den här monterings- och bruksanvisningen används olika varningssymboler vid avsnitt som beskriver situationer som kan medföra fara eller risker av olika... -
Page 135: Viktig Säkerhetsinformation
Monterings- och bruksanvisning S. 5/26 2. Viktig säkerhetsinformation Bastuaggregatet Home fin har konstruerats och tillverkats enligt vedertagna säkerhetstekniska regler. Det kan ända uppstå vissa risker under användningen. Följ alltid nedanstående säkerhetsan- visningar och observera de särskilda varningarna i resp. kapitel. 2.1. - Page 136 Monterings- och bruksanvisning S. 6/26 ● Installera endast ett bastuaggregat i varje basturum. Bastuag- gregatet Home fin får inte användas i ett basturum tillsammans med andra bastuaggregat. ● Bastuns väggar och tak ska vara tillverkade av obehandlat eller termiskt behandlat trä med låg hartshalt, t.ex. nordisk gran, hem- lock, tall eller ädelgran, eller av flerskikts träskivor.
-
Page 137: Säkerhetsanvisningar För Användaren
Monterings- och bruksanvisning S. 7/26 2.3. Säkerhetsanvisningar för användaren ● Barn under 8 år får inte använda utrustningen. ● Under följande förutsättningar får utrustningen användas av barn över 8 år, av personer med nedsatt psykisk, sensorisk eller mental förmåga och av personer som saknar erfarenhet och kunskap om liknande utrustningar: –... - Page 138 Monterings- och bruksanvisning S. 8/26 ● Värm upp bastuaggregatet en halvtimme INNAN du ska använda bastun för första gången. Vistas INTE i basturummet under denna tid. Vädra därefter basturummet ordentligt (se 5.2. Den första uppvärmningen på sidan 20). ● Vidrör aldrig bastuaggregatet när det är igång. Bastuaggregatets yta och bastustenarna blir mycket varma.
-
Page 139: Produktbeskrivning
Monterings- och bruksanvisning S. 9/26 3. Produktbeskrivning 3.1. Leveransomfattning ● Bastuaggregat ● Monterings- och bruksanvisning 3.2. Funktioner Bastuaggregatet Home fin är ett finskt bastuaggregat som skapar ett typiskt, finskt bastuklimat med en temperatur på mellan 80 och 100 °C och en luftfuktig- het på... -
Page 140: Montering Och Anslutning
Monteringsanvisning endast för fackpersonal S. 10/26 4. Montering och anslutning Observera följande punkter vid installation och anslutning av bastuaggregatet: VARNING! Risk för elektriska stötar ● Montering/installation och anslutning av bastuaggregatet får endast göras i spänningslöst tillstånd. ● Elanslutningarna får endast utföras av utbildad elektriker. ●... -
Page 141: Säkerhetsavstånd
Monteringsanvisning endast för fackpersonal S. 11/26 4.2. Säkerhetsavstånd Beakta säkerhetsavstånden som anges på Bild 1. Bild 1 Säkerhetsavstånd Home fin 4,5 kW, 6,0 kW, 7,5 kW och 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Mått i mm min 40 WORLD OF WELLNESS... -
Page 142: Montering På Väggen
Monteringsanvisning endast för fackpersonal S. 12/26 4.3. Montering på väggen Observera bild 1, bild 2, bild 3 och bild 4 (sidan 11, 12, 13). 1. Fäst monteringslisten 1 vågrätt på väggen med medföljande träskruvar 2. Observera min. avstånden till väggen, bild 1. 2. - Page 143 Monteringsanvisning endast för fackpersonal S. 13/26 Bild 3 Position för monteringslist Home fin Mått i mm Bild 4 Fastsättning Home fin (monteringslist) WORLD OF WELLNESS...
-
Page 144: Kopplingsschema För 400V 3N
Monteringsanvisning endast för fackpersonal S. 14/26 4.4. Kopplingsschema för 400V 3N~ Bild 5 Kopplingsschema 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW och 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 400V 3N~ 3x 16A 1 Styrenhet 2 Temperaturgivare med övertemperaturskydd... -
Page 145: Kopplingsschema För 230V 1N
Monteringsanvisning endast för fackpersonal S. 15/26 4.5. Kopplingsschema för 230V 1N~ Bild 6 Kopplingsschema 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW och 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 1N~ 3x 16A 1 Styrenhet 2 Temperaturgivare med övertemperaturskydd... -
Page 146: Kopplingsschema För 230V
Monteringsanvisning endast för fackpersonal S. 16/26 4.6. Kopplingsschema för 230V 3~ Bild 7 Kopplingsschema 230V 3~ Home fin 4,5 kW, 6,0 kW, 7,5 kW och 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 3~ 3x 16A 1 Styrenhet 2 Temperaturgivare med övertemperaturskydd... -
Page 147: Elscheman
Monteringsanvisning endast för fackpersonal S. 17/26 4.7. Elscheman HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N till styrenheten till styrenheten HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N till styrenheten till styrenheten WORLD OF WELLNESS... -
Page 148: Elanslutning
Monteringsanvisning endast för fackpersonal S. 18/26 4.8. Elanslutning 1. Lossa skruvarna 1 med en skruvmejsel. 2. Ta bort täckplåten 2. Anslutning Home fin 4,5 kW, 6,0 kW, 7,5 kW och 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. Dra anslutningskabeln genom genomföringen 3. 2. -
Page 149: Idrifttagning
Bruksanvisning för användaren: S. 19/26 5. Idrifttagning 5.1. Fylla på stenkorgen VARNING! Brandrisk på grund av överhettning Om bastuaggregatet används utan bastustenar blir bastuns väggar mycket varma. Detta kan orsaka eldsvåda. ● Använd INTE bastuaggregatet utan bastustenar. Stengallret 1 kan monteras i två olika höjdlägen. -
Page 150: Den Första Uppvärmningen
Bruksanvisning för användaren: S. 20/26 5.2. Den första uppvärmningen AKTA! Rök- och luktutveckling vid den första uppvärmningen På nya värmestavar finns det rester från tillverkningsprocessen. Dessa bryts ner när bastuaggregatet värms upp för första gången. När detta sker bildas det rök och en obehaglig lukt. Inandning av röken och ångorna utgör en hälsofara. -
Page 151: Användning
Bruksanvisning för användaren: S. 21/26 6. Användning VARNING! Brandrisk! Brännbara föremål som ligger på det varma bastuaggregatet kan antän- das och orsaka eldsvåda. ● Lägg ALDRIG brännbara föremål på bastuaggregatet. ● Kontrollera att det INTE finns några brännbara föremål på bastuag- gregatet innan bastuaggregat sätts igång. - Page 152 Bruksanvisning för användaren: S. 22/26 7. Underhåll 7.1. Längre användningsuppehåll Fuktiga omgivningar och långa användningsuppehåll leder till att fukt adsorberas i värmestavarna. Detta är ett fysikaliskt förlopp och inget tillverkningsfel. Fukten i värmestavarna kan leda till att FI-skyddsbrytaren löser ut. Låt i sådana fall en elektriker åtgärda felet (se kapitel 9.
- Page 153 Bruksanvisning för användaren: S. 23/26 1. Ta bort de gamla bastustenarna. 2. Avlägsna kalkavlagringar, damm och andra föroreningar från stenkorgen. 3. Rengör först bastustenarna noga med vatten och en borste. Använd inga rengöringsmedel. 4. Kontrollera om det finns främmande partiklar på stenarna och ta bort alla förpackningsrester innan de läggs in i bastuaggregatet.
- Page 154 Bruksanvisning för användaren: S. 24/26 9. Felavhjälpning utförd av installatören Uppvärmning och torkning av värmestavarna Fuktiga omgivningar och långa användningsuppehåll kan leda till att fukt adsor- beras i värmestavarna. Detta är ett fysikaliskt förlopp och inget tillverkningsfel. Fukten i värmestavarna kan i vissa fall leda till att FI-skyddsbrytaren löser ut. I sådana fall ska bastuaggregatet värmas upp för torkning under uppsikt av en elektriker.
- Page 155 Monterings- och bruksanvisning S. 25/26 10. Tekniska data Måttuppgifterna finns på Bild 8. Bastu- Ventilationsöppning- Vikt utan Artikel- Effekt rummets stenar nummer [kW] volym min. storlek [mm] [kg] HOME-F45 3–6 350 x 25 HOME-F60 5–9 350 x 30 HOME-F75 7–13 350 x 35 HOME-F90 8–14...
- Page 156 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES / ANTECKNINGAR ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...

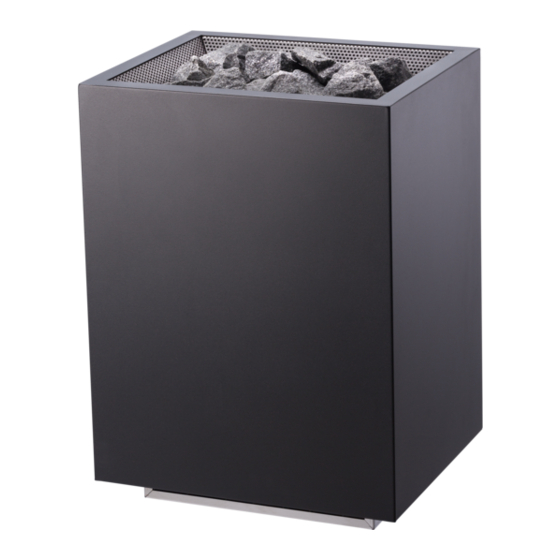

- Page 157 Saunová kamna Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW NÁVOD K MONTÁŽI A POUŽITÍ česky Verze 07/16 Ident.
- Page 158 Obsah O tomto návodu Důležité pokyny pro vaši bezpečnost 2.1. Použití v souladu s určením 2.2. Bezpečnostní informace pro montéra 2.3. Bezpečnostní informace pro uživatele Popis výrobku 3.1. Rozsah dodávky 3.2. Funkce výrobku Montáž a připojení 4.1. Místo instalace a poloha čidla 4.2.
- Page 159 Údržba 7.1. Delší přestávky v provozu 7.2. Čistění saunových kamen 7.3. Výměna saunových kamenů Likvidace Řešení problémů montérem 10. Technické údaje WORLD OF WELLNESS...
-
Page 160: O Tomto Návodu
Tak si můžete vždy dodatečně přečíst informace o bezpečnosti a obsluze. Tento návod k montáži a použití naleznete také v sekci ke stažení na našem webu na adrese www.sentiotec.com/downloads. Symboly ve výstražných pokynech V tomto návodu k montáži a použití je text o činnostech, z nichž vyplývá určité... -
Page 161: Důležité Pokyny Pro Vaši Bezpečnost
Návod k montáži a použití s. 5/26 2. Důležité pokyny pro vaši bezpečnost Saunová kamna Home fin byla vyrobena podle uznávaných bez- pečnostně-technických pravidel. Přesto mohou při jejich používání vznikat rizika. Dodržujte proto následující bezpečnostní pokyny a zvláštní výstražné pokyny uvedené v jednotlivých kapitolách. 2.1. - Page 162 Návod k montáži a použití s. 6/26 ● V kabině instalujte pouze jedna saunová kamna. Saunová kamna Home fin nesmíte v saunové kabině používat společně s jinými saunovými kamny. ● Stropy a stěny saunové kabiny smí být vyrobeny z neopracova- ných nebo tepelně...
-
Page 163: Bezpečnostní Informace Pro Uživatele
Návod k montáži a použití s. 7/26 2.3. Bezpečnostní informace pro uživatele ● Zařízení nesmí používat děti do 8 let věku. ● Zařízení smí používat děti ve věku nad 8 let, osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi a osoby s ne- dostatečnými zkušenostmi a znalosti za následujících podmínek: –... - Page 164 Návod k montáži a použití s. 8/26 ● PŘED prvním saunováním saunová kamna na půl hodiny roze- hřejte. Během této doby se NEZDRŽUJTE v saunové kabině. Následně saunovou kabinu dobře vyvětrejte (viz 5.2. První na- hřívání na straně 20). ● Saunových kamen se během provozu nedotýkejte. Povrch sau- nových kamen a saunové...
-
Page 165: Popis Výrobku
Návod k montáži a použití s. 9/26 3. Popis výrobku 3.1. Rozsah dodávky ● Saunová kamna ● Návod k montáži a použití 3.2. Funkce výrobku Saunová kamna Home fin jsou finská saunová kamna a umožňují vytváření klimatu typického ve finské sauně při teplotě 80 až 100 °C a vlhkosti vzduchu asi 10 %. WORLD OF WELLNESS... -
Page 166: Montáž A Připojení
Návod k montáži a použití pouze pro kvalifikované pracovníky s. 10/26 4. Montáž a připojení Při instalaci a připojení saunových kamen zohledněte následující body: VÝSTRAHA! Nebezpečí úrazu elektrickým proudem ● Montáž a připojení saunových kamen provádějte pouze ve stavu bez napětí. ●... -
Page 167: Bezpečnostní Vzdálenosti
Návod k montáži a použití pouze pro kvalifikované pracovníky s. 11/26 4.2. Bezpečnostní vzdálenosti Dodržujte minimální bezpečnostní vzdálenosti uvedené na Obr. 1. Obr. 1 Bezpečnostní vzdálenosti Home fin 4,5 kW, 6,0 kW, 7,5 kW a 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Rozměry v mm min 40 WORLD OF WELLNESS... -
Page 168: Montáž Ke Stěně Kabiny
Návod k montáži a použití pouze pro kvalifikované pracovníky s. 12/26 4.3. Montáž ke stěně kabiny Pracujte podle obr. 1, obr. 2, obr. 3 a obr. 4 (strana 11, 12, 13). 1. Upevněte montážní lištu 1 vodorovně ke stěně dodanými vruty 2. Dodržujte přitom minimální... - Page 169 Návod k montáži a použití pouze pro kvalifikované pracovníky s. 13/26 Obr. 3 Umístění montážní lišty Home fin Rozměry v mm Obr. 4 Pojistka Home fin (montážní lišta) WORLD OF WELLNESS...
-
Page 170: Schéma Zapojení Pro 400V 3N
Návod k montáži a použití pouze pro kvalifikované pracovníky s. 14/26 4.4. Schéma zapojení pro 400V 3N~ Obr. 5 Schéma zapojení 400V 3 N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW a 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 171: Schéma Zapojení Pro 230V 1N
Návod k montáži a použití pouze pro kvalifikované pracovníky s. 15/26 4.5. Schéma zapojení pro 230V 1N~ Obr. 6 Schéma zapojení 230V 1 N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW a 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 172: Schéma Zapojení Pro 230V
Návod k montáži a použití pouze pro kvalifikované pracovníky s. 16/26 4.6. Schéma zapojení pro 230V 3~ Obr. 7 Schéma zapojení 230V 3~ Home fin 4,5 kW, 6,0 kW, 7,5 kW a 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 173: Schémata Zapojení
Návod k montáži a použití pouze pro kvalifikované pracovníky s. 17/26 4.7. Schémata zapojení HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N k řídicí jednotce k řídicí jednotce HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N k řídicí... -
Page 174: Elektrické Připojení
Návod k montáži a použití pouze pro kvalifikované pracovníky s. 18/26 4.8. Elektrické připojení 1. Povolte šroubovákem šrouby 1. 2. Sejměte krycí plech 2. Připojení systému Home fin 4,5 kW, 6,0 kW, 7,5 kW a 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. -
Page 175: Uvedení Do Provozu
Návod k použití pro uživatele s. 19/26 5. Uvedení do provozu 5.1. Plnění koše na kameny VÝSTRAHA! Riziko požáru přehřátím Pokud se saunová kamna používají bez saunových kamenů, stěny kabiny se silně zahřívají. To může být příčinou požáru. ● Saunová kamna NIKDY neuvádějte do provozu bez saunových kamenů. -
Page 176: První Nahřívání
Návod k použití pro uživatele s. 20/26 5.2. První nahřívání OPATRNĚ! Při prvním rozehřívání vzniká kouř a je cítit zápach Na nových topných tyčích jsou provozní látky z výrobního procesu. Ty se při prvním rozehřívání saunových kamen rozkládají. Přitom vzniká kouř... -
Page 177: Obsluha
Návod k použití pro uživatele s. 21/26 6. Obsluha VÝSTRAHA! Riziko požáru Hořlavé předměty položené na saunových kamnech se mohou vznítit a způsobit požár. ● Na saunová kamna NIKDY nepokládejte hořlavé předměty. ● Před uvedením saunových kamen do provozu se ujistěte, že na saunových kamnech neleží... - Page 178 Návod k použití pro uživatele s. 22/26 7. Údržba 7.1. Delší přestávky v provozu Ve vlhkém prostředí nebo po dlouhých přestávkách v provozu se v topných tyčích hromadí vlhkost. Jedná se o fyzikální proces a není to žádná chyba výrobce. Vlhkost v topných tyčích může vést ke spuštění...
- Page 179 Návod k použití pro uživatele s. 23/26 1. Staré saunové kameny odstraňte. 2. Z koše na kameny odstraňte zbytky vodního kamene, prachu a jiných nečistot. 3. Saunové kameny před použitím důkladně očistěte kartáčem a omyjte vodou. Nepoužívejte žádné čisticí přísady. 4.
- Page 180 Návod k použití pro uživatele s. 24/26 9. Řešení problémů montérem Vyhřívání topných tyčí Ve vlhkém prostředí nebo po dlouhých přestávkách v provozu se v topných tyčích může hromadit vlhkost. Jedná se o fyzikální proces a není to žádná chyba výrobce.
- Page 181 Návod k montáži a použití s. 25/26 10. Technické údaje Rozměry jsou uvedeny v části Obr. 8. Hmot- Minimální velikost Číslo Výkon Objem ka- nost bez odvětrávacího otvoru položky [kW] biny [m kamenů [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9 350 x 30...
- Page 182 POZNÁMKY / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Page 183 Peč za savno Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW NAVODILA ZA MONTAŽO IN UPORABO slovenščina Izdaja 07/16 M100-000-550...
- Page 184 Kazalo vsebine K tem navodilom Pomembni napotki za vašo varnost 2.1. Uporaba skladna z določili 2.2. Varnostni napotki za monterja 2.3. Varnostni napotki za uporabnika Opis proizvoda 3.1. Dobavni obseg 3.2. Funkcije proizvoda Montaža in priključitev 4.1. Postavitveno mesto in položaj tipala 4.2.
- Page 185 Vzdrževanje 7.1. Daljši premori med obratovanji 7.2. Čiščenje peči za savno 7.3. Menjava kamenja za savno Odstranjevanje Reševanje problemov s strani monterja 10. Tehnični podatki WORLD OF WELLNESS...
-
Page 186: K Tem Navodilom
Tako lahko v vsakem trenutku ponovno preberete informacije o vaši varnosti in o upravljanju. Ta navodila za montažo in uporabo si lahko naložite z naše spletne strani www.sentiotec.com/downloads. Simboli in opozorila V teh navodilih za montažo in uporabo stoji pred dejanji, ki so nevarna, opozo- rilo. -
Page 187: Pomembni Napotki Za Vašo Varnost
Navodila za montažo in uporabo S. 5/26 2. Pomembni napotki za vašo varnost Peč za savno Home fin je zgrajena po priznanih varnostno tehničnih smernicah. Kljub temu pa lahko pri uporabi nastanejo nevarnosti. Zato sledite naslednjim varnostnim napotkom in posebnim opozo- rilom v posameznih poglavjih. - Page 188 Navodila za montažo in uporabo S. 6/26 ● V kabino inštalirajte le eno peč. Peči za savno Home fin se ne sme uporabiti v kabini skupaj z drugimi pečmi za savne. ● Stropi in stene kabine se izdelajo iz neobdelanega lesa, ki vse- buje malo smole ali iz termično obdelanega lesa, npr.
-
Page 189: Varnostni Napotki Za Uporabnika
Navodila za montažo in uporabo S. 7/26 2.3. Varnostni napotki za uporabnika ● Naprave ne smejo uporabljati otroci mlajši od 8 let. ● Napravo smejo uporabljati otroci starejši od 8 let, osebe z zmanj- šanimi psihičnimi, senzoričnimi ali mentalnimi sposobnostmi in osebe s pomanjkljivimi izkušnjami in vedenjem le pod naslednjimi pogoji: –... - Page 190 Navodila za montažo in uporabo S. 8/26 ● PRED prvo kopeljo v savni zagrejte peč za savno za pol ure. V tem času se NE zadržujte v kabini savne. Nato kabino savne dobro prezračite (glejte 5.2. Prvo zagrevanje na strani 20). ●...
-
Page 191: Opis Proizvoda
Navodila za montažo in uporabo S. 9/26 3. Opis proizvoda 3.1. Dobavni obseg ● Peč za savno ● Navodila za montažo in uporabo 3.2. Funkcije proizvoda Peč za savno Home fin je finska peč za savno in omogoča ustvarjanje za finsko savno značilne klime 80 do 100 °C pri zračni vlagi pribl. -
Page 192: Montaža In Priključitev
Navodila za montažo – strokovno osebje S. 10/26 4. Montaža in priključitev Upoštevajtenaslednje točke pri postavitvi in priključitvi peči za savno: OPOZORILO! Nevarnost udara toka ● Montažo in priključitvena dela na peči za savno opravite le v bre- znapetostnem stanju. ●... -
Page 193: Varnostni Razmiki
Navodila za montažo – strokovno osebje S. 11/26 4.2. Varnostni razmiki Upoštevajte minimalne varnostne razmike, ki so navedeni v Sl. 1. Sl. 1 Varnostni razmiki Home fin 4,5 kW, 6,0 kW, 7,5 kW in 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Mere v mm min 40 WORLD OF WELLNESS... -
Page 194: Montaža Na Steno Kabine
Navodila za montažo – strokovno osebje S. 12/26 4.3. Montaža na steno kabine Upoštevajte sl. 1, sl. 2, sl. 3 in sl. 4 (stran 11, 12, 13). 1. Montažno letev 1 pritrdite vodoravno s priloženimi lesnimi vijaki 2 na steno. Pri tem upoštevajte minimalne razmike peči na sl. 1. 2. - Page 195 Navodila za montažo – strokovno osebje S. 13/26 Sl. 3 Položaj montažne letve Home fin Mere v mm Sl. 4 Varovalka Home fin (montažna letev) WORLD OF WELLNESS...
-
Page 196: Priključni Načrt Za 400V 3N
Navodila za montažo – strokovno osebje S. 14/26 4.4. Priključni načrt za 400V 3N~ Sl. 5 Priključni načrt 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW in 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 197: Priključni Načrt Za 230V 1N
Navodila za montažo – strokovno osebje S. 15/26 4.5. Priključni načrt za 230V 1N~ Sl. 6 Priključni načrt 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW in 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 198: Priključni Načrt Za 230V
Navodila za montažo – strokovno osebje S. 16/26 4.6. Priključni načrt za 230V 3~ Sl. 7 Priključni načrt 230V 3~ Home fin 4,5 kW, 6,0 kW, 7,5 kW in 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ... -
Page 199: Sheme Priključitve In Ožičenja
Navodila za montažo – strokovno osebje S. 17/26 4.7. Sheme priključitve in ožičenja HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N h krmiljenju h krmiljenju HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N h krmiljenju h krmiljenju... -
Page 200: Električna Priključitev
Navodila za montažo – strokovno osebje S. 18/26 4.8. Električna priključitev 1. Z izvijačem popustite vijake 1. 2. Odstranite prekrivno pločevino 2. Priključitev Home fin 4,5 kW, 6,0 kW, 7,5 kW in 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. -
Page 201: Zagon
Navodila za uporabo – uporabnik S. 19/26 5. Zagon 5.1. Polnjenje posode za kamenje OPOZORILO! Nevarnost požara zaradi pregretja Če uporabite peč za savno brez kamenja, se stene kabine močno segrejejo. To lahko povzroči požare. ● Peči za savno NIKOLI ne zaženite brez kamenja za savno. Rešetko za kamenje 1 lahko montirate na dveh različnih višinah. -
Page 202: Prvo Zagrevanje
Navodila za uporabo – uporabnik S. 20/26 5.2. Prvo zagrevanje PREVIDNOST! Nastanek dima in vonja ob prvem zagrevanju Na novih ogrevalnih palicah so obratovalne snovi iz postopka izdelave. Te se razkrojijo ob prvem zagrevanju peči za savno. Pri tem nastane dim in neprijeten vonj. -
Page 203: Upravljanje
Navodila za uporabo – uporabnik S. 21/26 6. Upravljanje OPOZORILO! Nevarnost požara Gorljivi predmeti, ki ležijo na vroči peči, se vnamejo in povzročijo požare. ● NIKOLI ne položite gorljivih predmetov na peč. ● Prepričajte se, da na peči za savno ne ležijo NOBENI gorljivi pred- meti, šele nato zaženite peč... - Page 204 Navodila za uporabo – uporabnik S. 22/26 7. Vzdrževanje 7.1. Daljši premori med obratovanji Ob vlažnih pogojih v okolici ali daljših premorih med obratovanji se v ogrevalnih palicah kopiči vlaga. To je fizikalni pojav in ni napaka proizvajalca. Vlaga v ogre- valnih palicah lahko povzroči sprožitev zaščitnega sikala FI.
- Page 205 Navodila za uporabo – uporabnik S. 23/26 1. Staro kamenje za savno odstranite. 2. Posodo za kamenje očistite ostankov kalcija, prahu in drugih nečistoč. 3. Pred uporabo kamenje za savno temeljito operite s ščetko in vodo. Ne upo- rabljajte dodatkov za čiščenje. 4.
- Page 206 Navodila za uporabo – uporabnik S. 24/26 9. Reševanje problemov s strani monterja Ohlajanje ogrevalnih palic Ob vlažnih pogojih v okolici ali daljših premorih med obratovanji se lahko v ogrevalnih palicah kopiči vlaga. To je fizikalni pojav in ni napaka proizvajalca. Vlaga v ogrevalnih palicah lahko povzroči sprožitev zaščitnega stikala FI.
- Page 207 Navodila za montažo in uporabo S. 25/26 10. Tehnični podatki Dimenzije najdete na Sl. 8. Volumen Minimalna velikost Teža brez Moč Štev. artikla kabine prezračevalna kamenja [kW] odprtina[mm] [kg] HOME-F45 3–6 350 x 25 HOME-F60 5–9 350 x 30 HOME-F75 7–13 350 x 35 HOME-F90...
- Page 208 GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/277 20-567 F +43 (0) 7672/277 20-801 E info@sentiotec.com www.sentiotec.com...
Need help?
Do you have a question about the Home fin HOME-F45 and is the answer not in the manual?
Questions and answers
