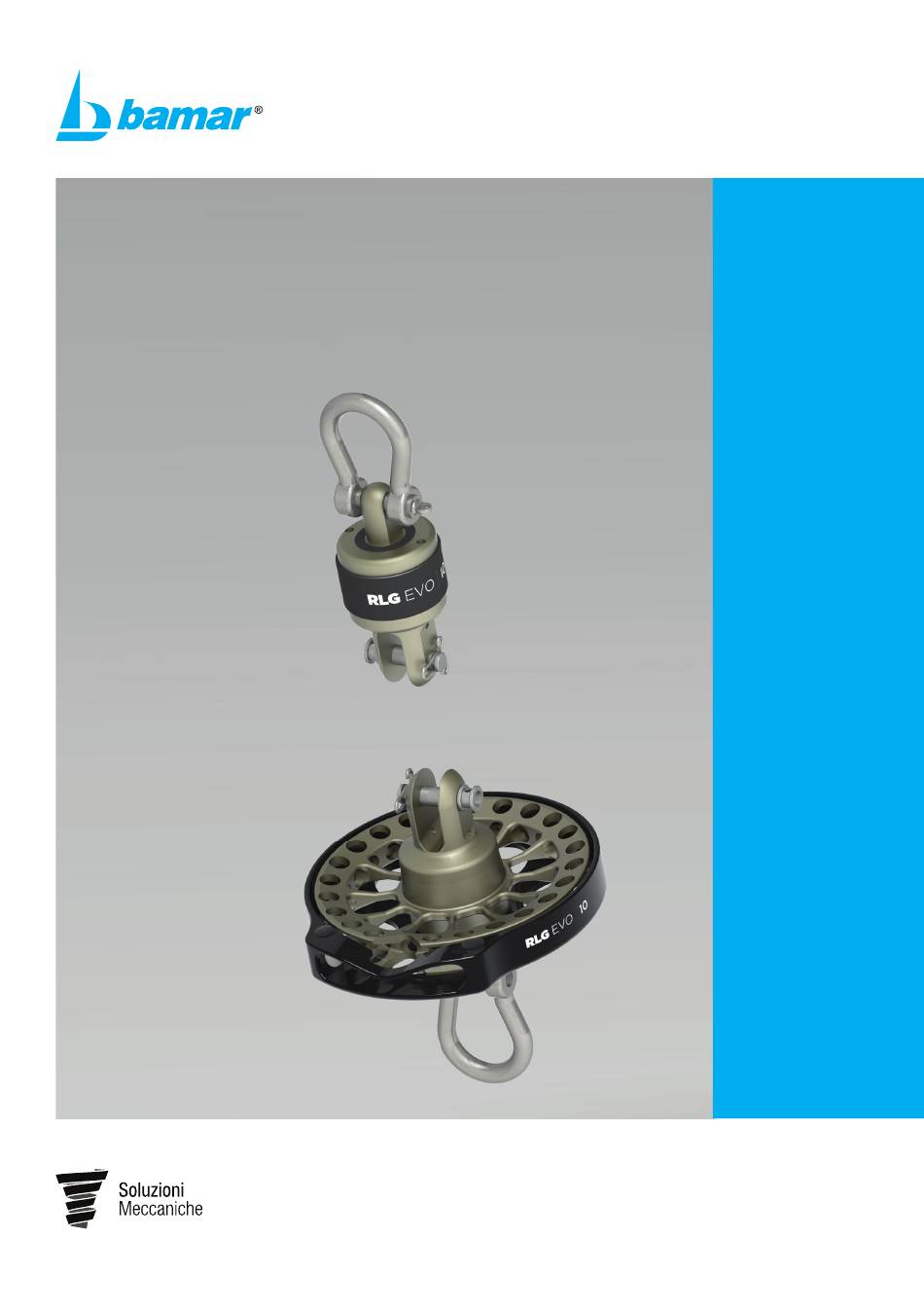

RLG EVO
Confi gurazione CODE
Avvolgitore per code 0 / drifter
Furler for code 0 / drifter
Via F.lli Lumière 45
47122 Forlì (FC), Italia
08 - 10 - 20
25 - 30
Phone: +39 0543 463311
Fax:
+39 0543 783319
Istruzioni di montaggio
Instruction manual
Email:
info@bamar.it
Website: www.bamar.it
