Betriebsanleitung
Betriebsanleitung.................................................... Seite 1 - 8
Operating manual ..................................................page 9 - 16
Notice d'utilisation................................................page 17 - 24

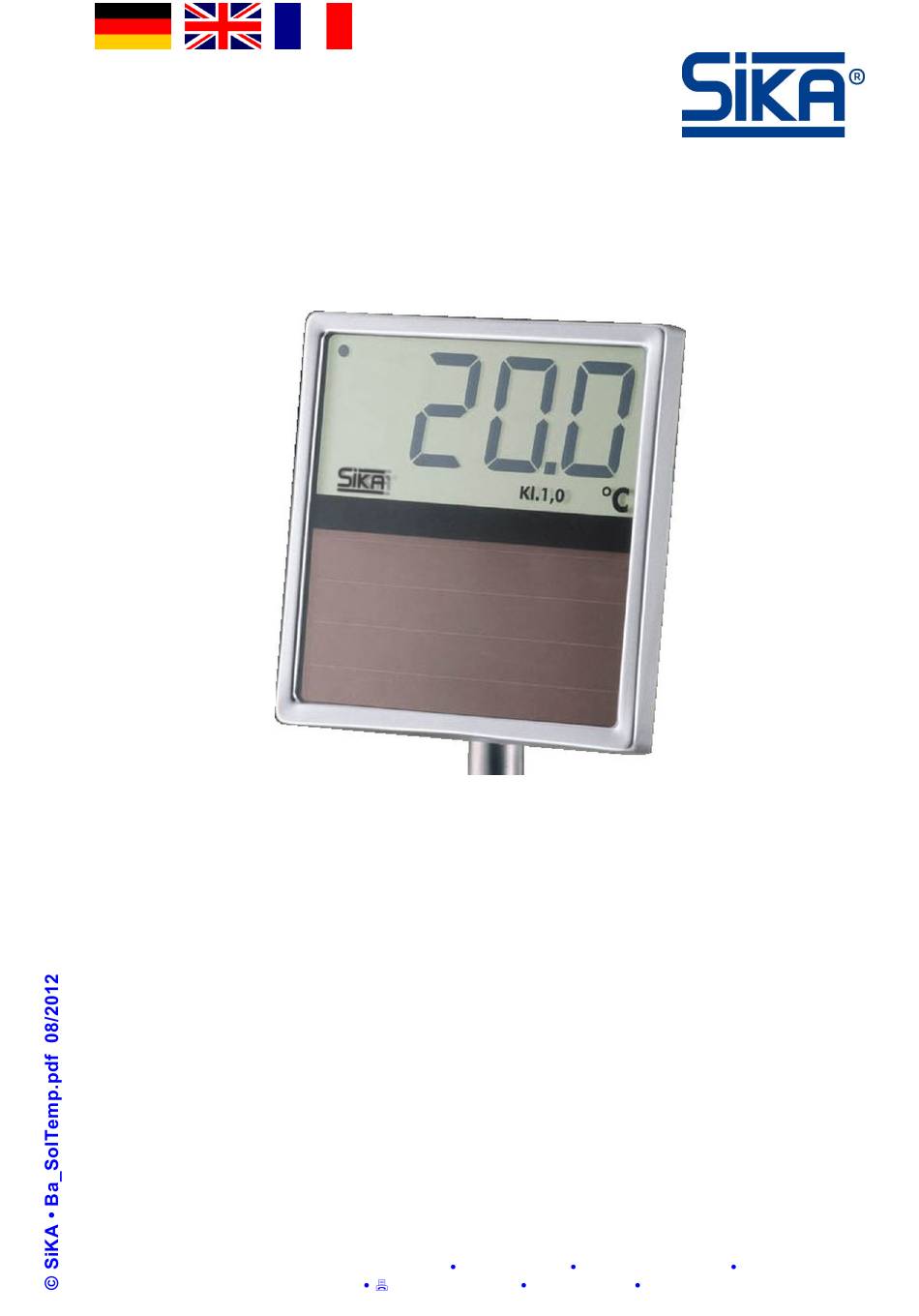

Elektronisches Digitalthermometer SiKA SolarTemp
Elektronisches Messsystem für örtliche Temperaturmessung
Inhaltsverzeichnis
0
Hinweise zur Betriebsanleitung .................................................................................2
1
Gerätebeschreibung ..................................................................................................3
1.1 Bestimmungsgemäße Verwendung.........................................................................3
2
Sicherheitshinweise...................................................................................................3
3
Ex-Typenschild ..........................................................................................................5
4
Einbau und Inbetriebnahme des SolarTemp .............................................................5
5
Anzeige .....................................................................................................................6
6
SolarTemp mit Transmitterausgang (optional)...........................................................6
7
Wartung und Reinigung .............................................................................................7
8
Demontage und Entsorgung......................................................................................7
9
Technische Daten......................................................................................................8
Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
SiKA Dr.Siebert & Kühn GmbH & Co. KG Struthweg 7–9 D-34260 Kaufungen Germany
℡ +49 5605 803-0
(Original)
+49 5605 803-54 info@sika.net www.sika.net
Seite
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SIKA SolarTemp
Summary of Contents for SIKA SolarTemp
-
Page 1: Betriebsanleitung
Technische Daten......................8 Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf. Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit. SiKA Dr.Siebert & Kühn GmbH & Co. KG Struthweg 7–9 D-34260 Kaufungen Germany ℡ +49 5605 803-0 +49 5605 803-54 info@sika.net www.sika.net... - Page 2 Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vor- behalten. - 2 - © SiKA • Ba_SolTemp_de.doc 08/2012...
-
Page 3: Gerätebeschreibung
Das SolarTemp darf keinen unsachgemäßen mechanischen Belastungen ausgesetzt werden. Verwenden Sie das SolarTemp niemals als Haltegriff, Trittfläche oder Ähnliches. Prüfen Sie vor dem Einbau, ob das SolarTemp werkstoffseitig für das zu messende Medium geeignet ist ( Abs. 9: "Technische Daten"). - Page 4 Qualifiziertes Personal: Das Personal, das mit dem Einbau, der Bedienung und der Instandhaltung des SolarTemp beauftragt wird, muss eine entsprechende Qualifikation aufweisen. Dies kann durch Schulung oder entsprechende Unterweisung geschehen. Dem Personal muss der Inhalt der vorliegenden Betriebsanleitung bekannt und jederzeit zugänglich sein.
-
Page 5: Ex-Typenschild
Das LCD-Segment ist auf einen sogenannten 6 Uhr Blickwinkel optimiert. Somit erreicht das Display bei der Betrachtung von leicht vorn unten den höchsten Anzeigekontrast. Sobald genügend Licht (min. 50 Lux) auf die Solarfläche des SolarTemp trifft, geht das Gerät in Betrieb. Es führt nach der Inbetriebnahme als erstes einen Selbsttest durch. -
Page 6: Anzeige
Der Sensor oder die Zuleitung sind defekt und müssen ausgetauscht werden. Fehleranzeige Lo: Wenn die Beleuchtungsstärke für die Solarzellen kurzzeitig zu gering ist, zeigt das SolarTemp bis zum nächsten internen Abgleich keinen korrekten Wert an. Dies wird durch einen Anzeigewechsel zwischen „Lo“ und Messwert dargestellt. HINWEIS Die eingesetzten Hochleistungssolarzellen sind für Kunstlicht optimiert. -
Page 7: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Wartung: Das SolarTemp ist wartungsfrei und kann auch nicht vom Anwender repariert werden. Bei ei- nem Defekt muss das SolarTemp zur Reparatur an den Hersteller zurückgeschickt werden. VORSICHT! Materialschaden! Öffnen Sie niemals das SolarTemp und / oder führen Sie keine Reparaturen selbst daran durch. -
Page 8: Technische Daten
Messaufnehmer mit einer max. Leitungslänge von 10 m. Für explosionsgefährdete Atmosphäre - durch Gas Maximale Oberflächentemperatur 85°C - durch Staub Maximale Gehäusetemperatur 80°C SolarTemp mit Transmitter (optional) ergänzende / geänderte technische Daten für Version mit Transmitter: Linearitätsabweichung < 0,1 % FS Schleifenspannung 15...26 V DC, verpolungssicher Ausgangssignal 4...20 mA... -
Page 9: Table Of Contents
Please keep this operating manual for future reference. If the device is resold, please provide the operating manual along with it. SIKA Dr.Siebert & Kühn GmbH & Co. KG Struthweg 7–9 D-34260 Kaufungen Germany ℡ +49 5605 803-0 +49 5605 803-54 info@sika.net www.sika.net... -
Page 10: About This Operating Manual
Offenders will be held liable for the payment of damages. All rights reserved in the event of the grant of a patent, utility model or design. - 10 - © SIKA • Ba_SolTemp_en.doc 08/2012... -
Page 11: Device Description
SIKA realises a completely new measurement in- strument. The SolarTemp has an integrated solar module in the display unit which serves as energy supply. It works reliably with artificial lighting of 50 Lux and upwards. - Page 12 Qualified personnel: The personnel who are charged for the installation, operation and maintenance of the SolarTemp must hold a relevant qualification. This can be based on training or relevant tuition. The personnel must be aware of this operating manual and have access to it at all times.
-
Page 13: Type Plates For Explosive Atmospheres
As soon as enough light (min. 50 Lux) is available on the solar surface of the SolarTemp the instrument start up. After start-up, the instrument at first carries out a self-test. -
Page 14: Display
The sensor or the supply line are defective and have to be replaced. Error message Lo: If the light intensity for the solar cell is for a short-time to low, the SolarTemp does not display a correct value until the next self-adjustment. This will be shown through display change be- tween “Lo”... -
Page 15: Maintenance And Cleaning
Never open the SolarTemp and / or perform any repair yourself. When opening the device, critical parts or components can be damage. Cleaning: Clean the SolarTemp with a dry or slightly damp lint-free cloth. Do not use sharp objects or aggressive agents for cleaning. Disassembly and disposal CAUTION! Risk of injury! Never remove the SolarTemp from a plant in operation. -
Page 16: Technical Data
For explosive atmospheres - by gas Maximum surface temperature 85°C - by dust Maximum housing temperature 80°C SolarTemp with transmitter (optional) additional / Modified technical data for transmitter version: Linearity deviation < 0.1 % FS Loop voltage 15...26 V DC, reverse polarity protected Output signal 4...20 mA... -
Page 17: Notice D'utilisation
Conservez ce notice d'utilisation pour vous y reporter. Joignez ce notice d'utilisation à la vente de le dispositif. SiKA Dr.Siebert & Kühn GmbH & Co. KG Struthweg 7–9 D-34260 Kaufungen Germany ℡ +49 5605 803-0 +49 5605 803-54 info@sika.net www.sika.net... -
Page 18: Indications Concernant La Notice D'utilisation
Tout manquement à cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits réservés pour le cas de la délivrance d'un brevet, d'un modèle d'utilité ou d'un modèle de présentation. - 18 - © SiKA • Ba_SolTemp_fr.doc 08/2012... -
Page 19: Description De Le Dispositif
Il est interdit d'exposer le SolarTemp à des charges mécaniques inappropriées. Ne jamais utiliser le SolarTemp comme poignée, giron ou similaire. Avant son montage, vérifiez si le SolarTemp est approprié, du point de vue de ses matériaux, au milieu à mesurer ( §... - Page 20 Consignes de sécurité SolarTemp Personnel qualifié : Le personnel chargé du montage, de l'utilisation et de la maintenance du SolarTemp doit avoir reçu une qualification adéquate. Cela peut se faire par une formation scolaire ou continue correspondante. Le contenu du présent notice d'utilisation doit être connu du personnel et lui être acces- sible à...
-
Page 21: Plaque Signalétique Ex
à l’avant. Dès que suffisamment de lumière (min. 50 Lux) atteint la surface solaire du SolarTemp, le dispositif se met en marche, puis il exécute un auto-test. -
Page 22: Affichage
Affichage SolarTemp Affichage Le SolarTemp dispose d'un afficheur à 4 digits de grandes dimensions permettant de lire à distance la valeur mesurée. Le microprocesseur du SolarTemp vérifie en permanence la vraisemblance du signal de la sonde. En cas d’erreur, le résultat est indiqué sur l’affichage numérique comme suit : Messages d’erreur possibles :... -
Page 23: Maintenance Et Nettoyage
SolarTemp doit être renvoyé au constructeur pour réparation. ATTENTION ! Dégâts matériels ! N'ouvrez jamais le SolarTemp et / ou n'essayez pas de le réparer vous-même. Si le dis- positif est ouvert, des élément ou des composants importants risquent d'être endomma- gés. -
Page 24: Données Techniques
- formées par des gaz Température maximale de la surface 85°C - formées par des poussières Température maximale du boîtier 80°C SolarTemp avec transmetteur (en option) Données techniques modifiées / complémentaires pour la version avec transmetteur : Ecart de linéarité...
