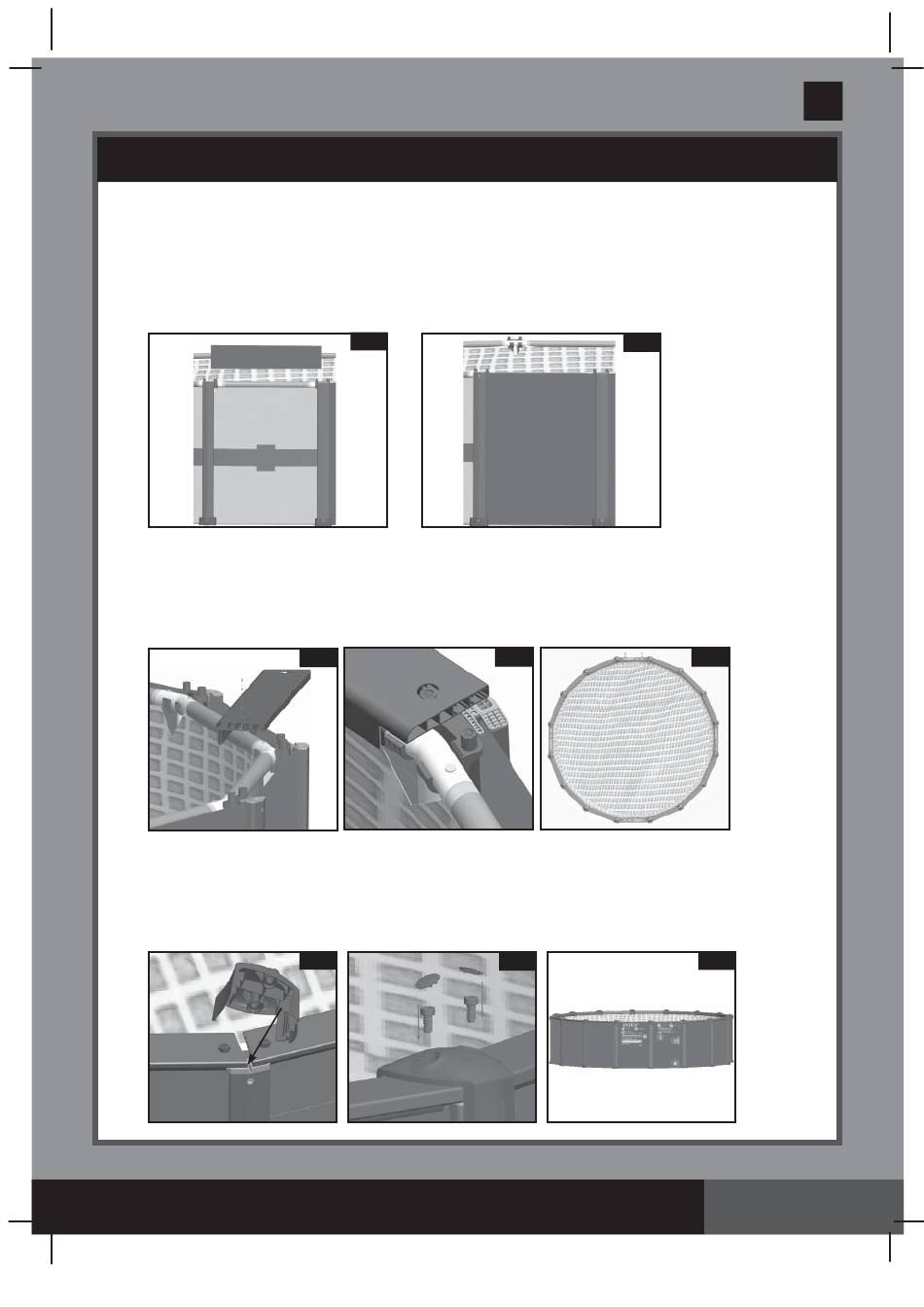

ALTAAN KEHIKON ASENNUS (jatkoa)
4c. Muiden sivupaneelien asennus
• Asenna 124 cm korkean altaan loput sivupaneelit käyttämällä jokaiseen paneeliin kahdeksan sivulevyä
A (20). Asenna 134 cm korkean altaan loput sivupaneelit asentamalla jokaisen paneelin alaosaan yksi
sivulevy B (21) sekä kahdeksan sivulevyä A (20). Asenna sivulevyt yksi kerrallaan alhaalta ylöspäin.
Aseta ensimmäisen sivulevyn ura pohjakiskon pystysuoraan reunaan ja muiden sivulevyjen urat
edellisten levyjen kielekkeiden päälle (katso piirrokset 13.1 ja 13.2).
5. Ylätason asennus
Kiinnitä ylätaso (15) sivupaneelin yläpuolelle niin, että tason molempien päiden reiät kohdistuvat
yläkiristimien (16) muttereihin. Varmista, että ylätason alapuolella oleva ura asettuu tiukasti ylätason (15)
kielekkeen päälle. Toista vaiheet, kunnes kaikki ylätasot on kiinnitetty yläkiristimiin ja sivulevyihin.
HUOM. Neljään ylätasoon on painettu varoituksia. Asenna nuo neljä ylätasoa erilleen toisistaan (katso
piirrokset 14.1, 14.2 ja 14.3).
14.1
6. Yläkiristimen suojuksen asennus
Asenna yläkiristimen suojus (14) kahden ylätason yhtymäkohtaan. Aseta ylimmän liittimen reuna
tukipylvään yläpäässä olevaan aukkoon. Aseta kiinnityssankojen hattujen ylimmät reiät kiinnityssankojen
muttereiden tasalle. Asenna ruuvi ja pultti (13) kaikkiin kierrereikiin käyttämäl lä tuotteen mukana
toimitettua avainta (26) ja peitä ne sen jälkeen vedenpitävillä hatuilla (12). Tee samoin, kunnes kaikki
yläkiristimen suojukset on kiinnitetty yläkiristimiin ja tukipaaluihin (katso piirrokset 15.1, 15.2 ja 15.3).
15.1
SÄILYTÄ OHJEET
(120IO) SEQUOIA SPIRIT™ WOOD-GRAIN FRAME POOL FINNISH 7.5" X 10.3" PANTONE 295U 05/26/2016
13.1
13.2
14.2
15.2
Huomautus: Kuvat on
tarkoitettu vain
havainnollistamiseen.
Finnish
120A
14.3
15.3
Sivu 15
