ALTAAN KEHIKON ASENNUS (jatkoa)

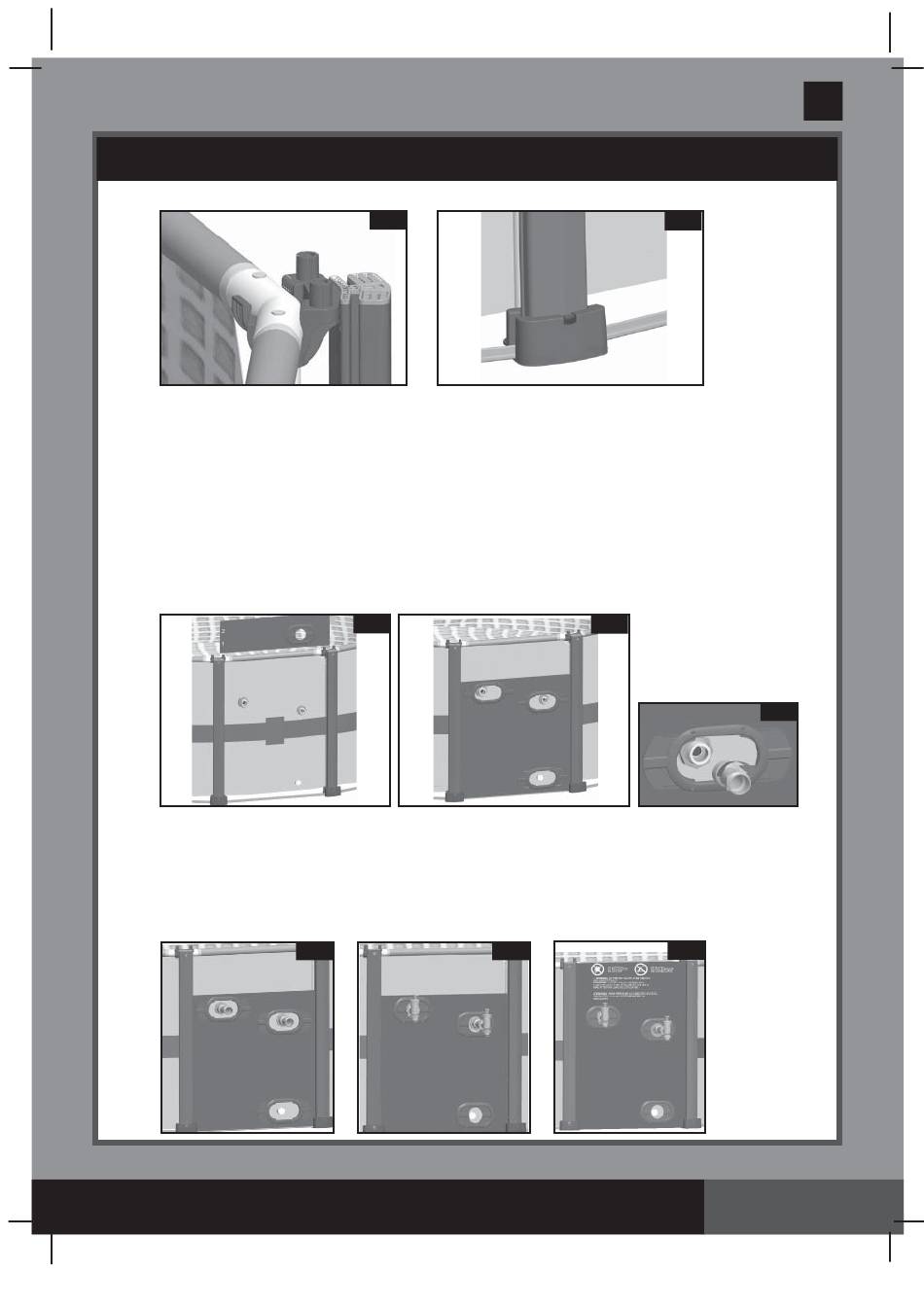

4. Sivupaneelin asennus
Sivupaneelien määrä vaihtelee altaan koon mukaan. Kaksi sivupaneelia vaatii erityistä huomiota
asennuksen aikana: sivupaneeli, joka on asennettava altaan tulo- ja poistoaukkojen ulkopuolelle, sekä
varoitukset sisältävä sivupaneeli, joka on asennettava kohtaan, josta varoitukset näkee helposti ennen
altaaseen menoa. Näiden erityistä huomiota vaativien sivupaneelien sivulevyt on pakattu erikseen.
4a. Aukollisen sivupaneelin asennus
• Sijoita aukollinen sivupaneeli altaan vuorauksen ulkopuolelle kohtaan, jossa altaan tulo- ja poistoaukot
sijaitsevat. Ota sivulevyt pakkauksesta ja liu'uta levy-yhdistelmä, jossa on yksi aukko (23) ensin alas
tukipaaluihin ja työnnä se sitten pohjakiskon pystysuoraan uraan. Jatka samoin numerojärjestyksen
mukaisesti alhaalta ylöspäin. Levyn uran on asetuttava kokonaan edellisen levyn kielekkeen päälle.
Sivupaneelien painatusten on näyttävä ulospäin. Liu'uta sitten sivulevy-yhdistelmä, jossa on kaksi
aukkoa (22) ja numeromerkintä 5 & 6 tuki- paalujen läpi numeromerkinnällä 4 merkityn sivulevyn
kielekkeen päälle (katso piirrokset 11.1 ja 11.2).
• Kiinnitä mäntäventtiilin liittimet (18) myötäpäivään kiertämällä suodattimen kierreliittimiin, jotka
asennettiin altaan vuoraukseen altaan asennuksen aikana (katso piirros 11.3). Kiinnitä mäntäventtiilit
myötäpäivään kiertämällä mäntäventtiililiittimiin (18). Sulje ja lukitse mäntäventtiilit painamalla
kädensijaa alaspäin ja kääntämällä sitä myötäpäivään suodatinpumpun käyttöohjeissa mukaisesti.
Nyt suodattimen venttiilin korkit (19) voi irrottaa suodattimen kierreliittimistä altaan sisäpuolelta (katso
piirrokset 11.4 ja 11.5).
• Jatka sivupaneelien asennusta asentamalla loput sivulevyt, joissa on numeromerkintä 7 tai 8 (katso
piirros 11.6).
11.4
SÄILYTÄ OHJEET
(120IO) SEQUOIA SPIRIT™ WOOD-GRAIN FRAME POOL FINNISH 7.5" X 10.3" PANTONE 295U 05/26/2016
10.3
11.1
10.4
11.2
11.5
Finnish
120A
11.3
11.6
Sivu 13
