ALTAAN KEHIKON ASENNUS
Kun allas on täytetty vedellä ja kun on varmistettu, että allas on täysin vaakatasossa ja kaikki pystysuorat
jalat asettuvat pohjalaattojen keskelle, voidaan edetä altaan kehikon asennukseen.
1. Yläkiristimen asennus
• Kiinnitä yläkiristin (16) alapuolelta altaan kehyksen T-liitoskappaleeseen. Varmista, että yläkiristimen
molemmat pultit osoittavat ylöspäin. Toista vaiheet, kunnes kaikki yläkiristimet on kiinnitetty altaan

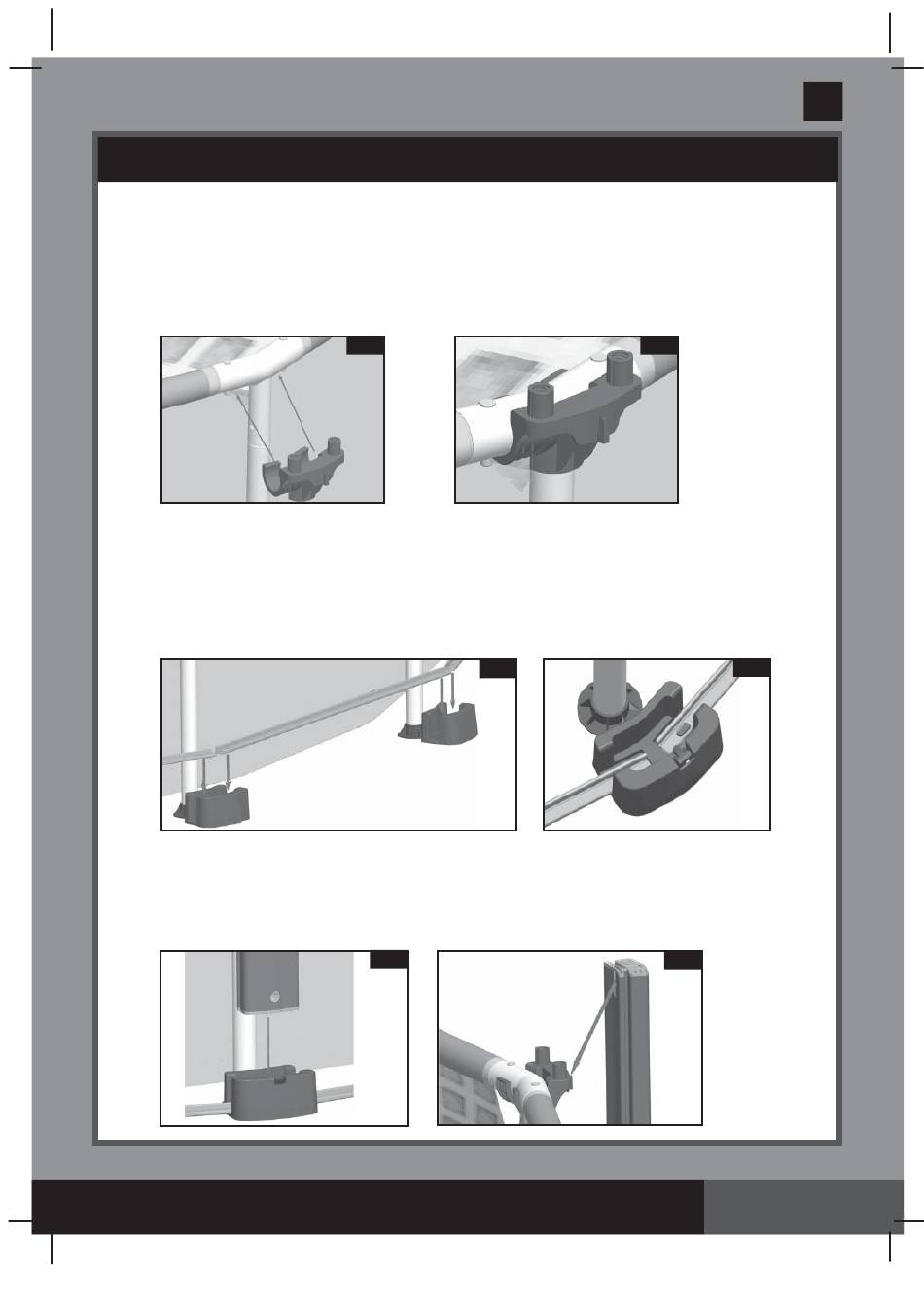

kehyksen T-liitoskappaleisiin (katso piirrokset 8.1 ja 8.2).
2. Pohjakappaleen ja pohjakiskon asennus
• Aseta pohjakappale (25) maahan ja kohdista se jalan korkkiin. Varmista, että pohjakappaleen
kierteitetty sivuaukko osoittaa ulospäin. Aseta kaikki pohjakappaleet paikoilleen.
• Aloita mistä tahansa, mutta työskentele aina samaan suuntaan, ja kiinnitä pohjakisko (24) kahden
pohjakappaleen (25) väliin. Varmista, että pohjakappaleen nupit asettuvat pohjakiskoon porattuihin
reikiin. Jatka samaan tapaan altaan ympäri, kunnes kaikki pohjakiskot ja pohjakappaleet on kiinnitetty.
Säädä pohjakappaleen ja jalan korkin etäisyys sopivaksi siten, että varmistat, että tukipaalu (17) on
pystysuorassa asennuksen jälkeen (katso piirrokset 9.1 ja 9.2).
3. Tukipaalun asennus
• Poista kartongit tukipaalujen molemmilta puolilta.
• Aseta tukipaalu (17) pohjakappaleeseen (25). Nosta tukipaalua kevyesti, jotta tukipaalun yläpäässä
oleva lovi asettuu yläkiristimen kohoumaa vasten. Paina alaspäin, jotta tukipaalu kiinnittyy kunnolla
yläkiristimeen ja pohjakappaleeseen (katso piirrokset 10.1, 10.2 ja 10.3).
• Toista vaiheet, kunnes kaikki tukipaalut on liitetty yläkiristimiin ja pohjakappaleisiin (katso piirros 10.4).
SÄILYTÄ OHJEET
