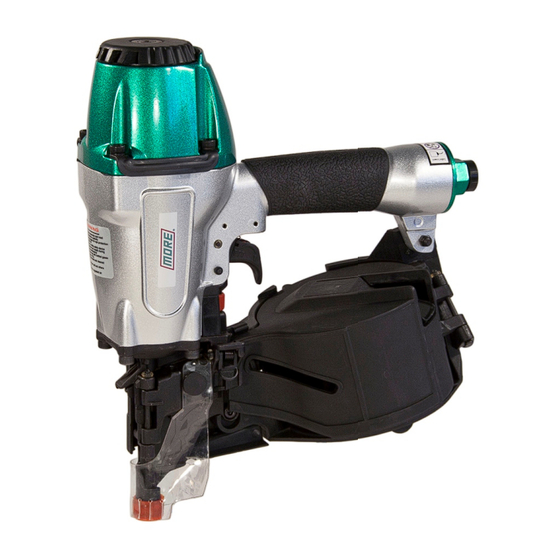

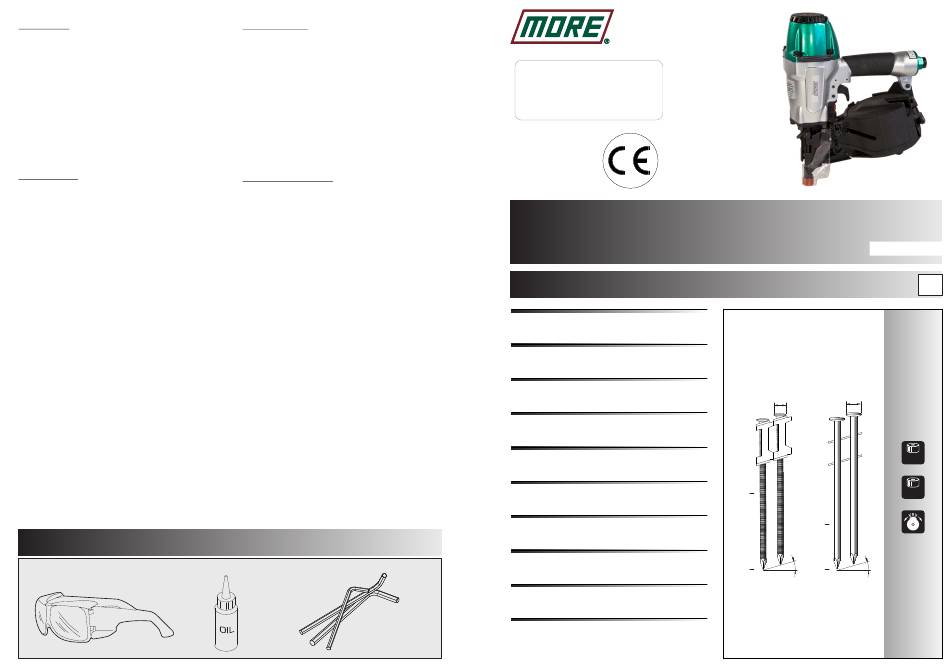

Omer More V565 Use, Maintenance And Spare Parts Manual

Dati tecnici
Lubrificazione consigliata:
Olio per utensili pneumatici
Applicazioni:
Sostegni, fabbricazione pallet/casse, travature,
coperture, strutture, sotto pavimento.
Sistema di funzionamento:
Grilletto-Duo (azionamento sequenziale singolo /
azionamento a contatto)
Caricamento
1.Sbloccare la chiusura per aprire porta e caricatore.
2.Regolare il livello del caricatore in modo che i chiodi
siano allineati con la linea guida.
3.Caricare i chiodi dall'alto del caricatore dentro il
sistema di alimentazione.
4.Chiudere il caricatore e assicurarsi che il
chiavistello sia chiuso correttamente.
Dotazioni - Equipment
Dati tecnici - Technical data
Technical data
Recommended lubrications:
Pneumatic tool oil
Applications & suitability:
Cedar & derwood siding, sub-flooring, boxes, crates
and other wooden assemblies.
Actuating system:
Combi-Trigger (single sequential actuation / contact
actuation)
Filling the magazine
1. Release latch to open the door and magazine.
2. Adjust the level of the magazine base so that the
nails will feed in line with guides.
3. Load nails onto pivot in the magazine and full
forward so that the nails are inserted into the feeder
mechanism.
4. On closing the magazine ensure the latch is closed
properly.
195MV565_V565_140916
Manuale d'uso, manutezione
e parti di ricambio Parte 2
Use, maintenance
and spare parts manual Part.2
32÷65
Misure impiegabili mm (inch)
(1-1/4"÷2-9/16")
Usable lenghts mm (inch)
Capacità caricatore n° punti
250÷350
Magazine capacity No. of fasteners
5÷8
Pressione d'esercizio bar (psi)
(70÷115)
Working pressure bar (psi)
Consumo aria litri/colpo a 7 bar
2,97
Air consumption litres/shot at 7 bar
Peso kg
2,54
Weight kg
Dimensioni (AxBxH) mm
320x130x273
Dimensions mm
Pressione sonora
85,2 dBA
Max A-Weighted surface impulse sound pressure level
Potenza sonora emessa
98,2 dBA
Max A-Weighted impulse sound power level
Vibrazione
2
4,23 m/s
Vibration
omer
s.p.a.
Via Foresto, 42 - 31058 SUSEGANA (TV) ITALY
Tel. 0438 455 318 Fax 0438 455 530
e-mail: omer@omer.it www.omer.it
V565
cod. 195MV565
Indice di modifica
Upgrade number
Tipo di punto
Type of fastener
Ø 5,4 ÷ 6,1
Ø 5,4 ÷ Ø 6,2
Head dia: .240" Head dia: .212" ÷ .244"
PLASTIC
COLLATION
32
WIRE
1-1/4" COLLATION
45
1-3/4"
16°
65 65 16°
2-9/16"
2-9/16"
Ø 2,3 ÷ Ø 2,5 Ø 2,3 ÷ Ø 2,5
Shank dia: .092" ÷ .099" Shank dia: .092" ÷ .099"
Gauge: 13 ÷ 12½
Gauge: 13 ÷ 12½
