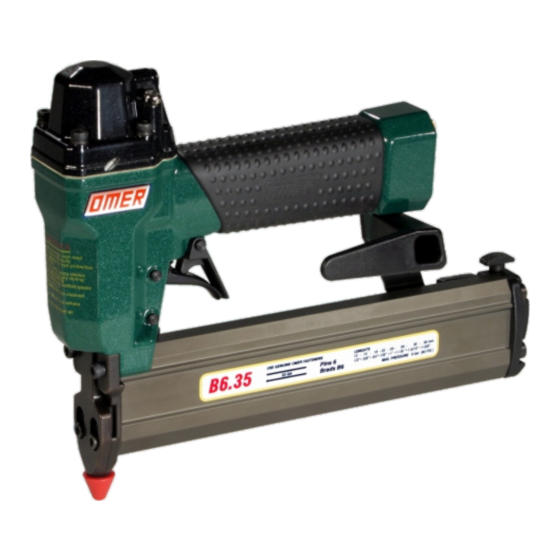

Omer B6.35 Use, Maintenance And Spare Parts Manual

Caricamento - Loading

- Aprire il carrello

Open the slider

- Inserire i punti appoggiandoli
sul fondo della guida
Load the nails by inserting them carefully
on the bottom of the guide
- Richiudere lentamente il carrello

Shut the slider slowly

Non azionare MAI il grilletto comando durante :
- Il caricamento della chiodatrice
- L ' apertura-chiusura del carrello
NEVER pull the trigger while:
- Loading fasteners
- Opening-closing the slider
Disinceppamento macchina - Jammed nails clearance
- Aprire il carrello
Open the slider
- Rimuovere la testina

Remove the nose plate

- Rimuovere il punto inceppato

Remove the jammed nail

Caratteristiche - Features
Pulsante soffio aria

Clearing air button

Controgrilletto sicura
Trigger safety
Punta sottile
Thin nose
Puntale di protezione
Protecting contact tip
Grip
Grip
Scarico posteriore silenziato
Silenced rear exhaust
Gancio
Hanging-hook
Chiave esagonale
Hex. bar wrench
Dispositivo blocco a fine punti
( La macchina si blocca con circa 8 punti nel caricatore )

Empty magazine warning device

( The tool will stop working with about 8 nails )
®
Manuale d'uso, manutezione e parti di ricambio
Use, maintenance and spare parts manual
Gebrauchsanweisung, Instandhaltungsrichtlinien und Ersatzteile
Manuel d'utilisation, entretien et pièces de rechange
Manual de uso, mantenimiento y repuestos
Egceiridio crhshV, sunthrhshV kai antallaktikwn
Manual de utiliza o, manuten o e partes sobresselentes çã çã
Handleiding voor gebruik, onderhoud en reservedelslite
Brugsanvisning, vedligeholdelse og reservedelslite
1140240_B635_1 091015 IV
Dati tecnici Donnèes techniques

Technical data

Datos tècnicos
Technische daten Tecnika carakthristika
Misure impiegabili mm Mesures utilisable mm
Usable lenghts mm Medidas que se pueden amplear mm
Gebrauchliche Längen mm Diastaseis se mm
Capacità caricatore n° punti Capacitè chargeur n° de points
Magazine capacity No. of fasteners Capacidad cargador n° puntos
Magazinkapazität Nägel Dvnatothta gemistera, svndeteres
Pressione d'esercizio Pression de fonctionnement
Working pressure Presiòn de trabajo
Betriebsdruck Piesh leitovrgias atm.
Consumo aria litri/colpo Consommation air litre/coup
Air consumption litres/shot Consumo aire-litros/golpe
Luftverbrauch Liter/Schlag Katanalosh aera l/xtvphma
Peso kg Poids kg
Weight kg Peso kg
Baros kg
Gewicht kg
Dimensioni (AxBxH) mm Dimension mm
Dimensions mm Dimensiones mm
Dvnatothta gemistera , svndeteres
Große mm
EN 12549 :1999 ISO 11201 :1995
Pressione sonora in pos. operatore Pression acoustique près de l'opérateur Intensidade sonora perto do operador
Sound pressure at the workstation Presiòn sonora en posición encargado
Lärmintensität am Arbeitsplatz Akoustikh piesh sth qesh ceiristou
EN 12549 :1999 ISO 3744 :1994
Potenza sonora emessa Puissance acoustique émise
Emitted sound power Potencia sonora emitida
Akoustikh iscu
Ausgestrahlte Lärmintensität
EN 28662 :1992 ISO 5349 :1986 ISO 8662 -11
Valore medio ponderato di vibrazione Valeur moyenne pondèrèe de vibration
sull'impugnatura mesurèe sur la poignèe
Weighted mean value of vibration Valor medio ponderado de vibracion
on the grip medida en la empunadura
Mitteler Vibrationswert, am Griff Mesos oros metrhshs kradasmon
Gemessen sth xeirolabh
omer
Via Foresto 42 - 31058 SUSEGANA TV ITALY Tel.0438/455318 Fax 0438/455530
s.p.a.
Parte 2
Part 2
Teil 2
Partie 2
Part 2
2° MeroV
Parte 2
Deel 2
Del 2
Dados tècnicos
Technischengegevens
Tekniske data
Medidas que se podem utilizar mm
Te gebruiken engtes in mm
12÷35
Brugbare laengder i mm
Befestigungselement
Capacitade carregador n° pontos
Capaciteit magazijn in aantal spijkers 200
Kapacitet af magasin antal klemmme
Pressao de trabalho
4,5÷6 bar
Werkdruk
65÷90 psi
Arbejds tryk bar
Consumo ar litro/golpe
Luchtverbruik liter/schot
0,15
Luftforbrug liter/skud
Peso kg
Gewicht in kg 1,07
Vaegt kg
Dimencoes mm
Afmetingen in mm
240x43x192
Dimensioner mm
80 dB(A)
Geluidssterkte op de werkplek
Lydstyrke p å operatorposten
Potência sonora emitida
84,0 dB(A)
Uitgestraalde geluidssterkte
Udsendt lydstryrke
Valor medio ponderado de vibracao
medida no punho
2
<2,5 m/s
Gewogen gemiddelde vibratiewaarde
Middelvaerdi af vibrationer pa
handtaget
E-mail: omer@omer.it
B6.35
cod. 1140240
Tipo di punto
Type of fastener
Type d'agrafe
Tipo de punto
TupoV karfiou
Tipo de ponto
Type nietjes
Tilspændingstype
Brads B6
0,64
0,90
12 - - 1/2"
15 - - 5/8"
18 - - 11/16"
22 - - 7/8"
25 - - 1"
28 - - 1-1/8"
30 - - 1-3/16"
35 - - 1-3/8"
Head width: .035"
Shank dia: .025"
Gauge: 23
www.omer.it
