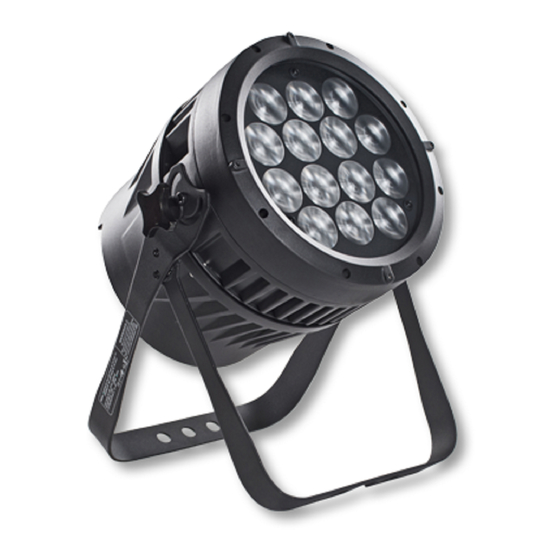

Expolite led28385 User Manual

Tour-led power 56 zoom mk ii
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Tour-LED Power 56 Zoom
Bedienungsanleitung
Eigenschaften
Menüführung
DMX-Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
MK II
User Manual
Art.Nr.: led28385
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-01-08
Menu
DMX-Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the led28385 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Expolite led28385

Summary of Contents for Expolite led28385

  • Page 1 Tour-LED Power 56 Zoom MK II Bedienungsanleitung User Manual Art.Nr.: led28385 Specifications Eigenschaften Menu Menüführung DMX-Control DMX-Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-01-08...
  • Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Informations for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Page 3: Table Of Contents

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 D-06 Abmessungen Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-13 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controler E-29...
  • Page 4 - Expolite TourLED Power 56 Zoom MKII - Zubehörset Displayabdeckung - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich an bitte umgehend an Ihren Vertriebspartner. D-04...

  • Page 5: Technische Daten

    Alu-Guss, schwarz Pulverbeschichtet LED´s 14 x 12W 4in1 RGBW LED Treiberstrom 700mA Abstrahlwinkel 8° - 40° Steuerung Stand-Alone / Master-Slave / DMX512 DMX-Kanäle 3 - 17 (3/3/4/4/5/6/7/12/17) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren D-05...

  • Page 6: Abmessungen

    Abmessungen D-06...

  • Page 7: Installation

    Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.

  • Page 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU STAT R.(0~255) G.(0~255) B.(0~255) W.(0~255) Z.(0~255) S.(0~20) AUTO AT.01 AT.02 AT.10...
  • Page 9 Statische Farbe einstellen MENU STAT R.(0~255) G.(0~255) B.(0~255) W.(0~255) Z.(0~255) S.(0~20) Im Menü werden im Punkt „STAT“ statische Farben für den Stand-Alone Betrieb eingestellt. Diese werden anhand der DMX-Werteskala 0-255 für Rot, Grün, Blau und Weiß, Zoom sowie dem Stroboskopwert 0-20Hz gemischt. Automatikprogramme abspielen MENU AUTO...
  • Page 10 Personality einstellen MENU PERS TOUR ARC.1 AR1.D ARC.2 AR2.D AR2.S TR16 AR2.Z Im Menü wird im Punkt „PERS“ die gewünschte DMX-Personality eingestellt. Die Kanalbelegung der einzelnen Personalities ist im Kap. „Steuerung über DMX512" ersichtlich. Benutzerprogramme editieren MENU R.(0~255) EDIT PR.C1 SC.01 G.(0~255) PR.C2...
  • Page 11 „COLR“: Im Menü Color wird die Farbkalibrierung gewählt oder deaktiviert. Wenn „RGBW“ gewählt wird, werden die maximalen Helligkeitswerte bei DMX=255 auf die in „CAL2" hinterlegten Werte begrenzt. Wenn „UC“ für Uniform-Color gewählt wird, wird die Werkseitige Kalibrierung benutzt, die Geräte unterschiedlicher Generationen angleicht. Wird der Wert „OFF“ geschaltet, ist die Kalibrierung deaktiviert und das Gerät erreicht die maximale Helligkeit.
  • Page 12 Kalibrierung und Weißabgleich MENU WH.01 R . ( 0 ~2 55 ) WH.02 G . ( 0 ~2 55 ) B .( 0~ 25 5) W.( 0~ 25 5) WH.11 RGBW R . ( 0 ~ 2 5 5 ) G.(0~255) B.(0~255) ****...

  • Page 13: Steuerung Mit Dmx512

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 9 DMX-Personalities mit 3, 3, 4, 4, 5, 6, 7, 12 und 17 Kanälen wählbar. TOUR CHANNEL VALUE...
  • Page 14 CHANNEL VALUE FUNCTION WHITE 7: 6500K WHITE 8: 7200K WHITE 9: 8000K WHITE 10: 8500K WHITE 11: 10000K STROBE NO FUNCTION 1~20Hz AUTO NO FUNCTION AUTO SPEED ADJUSTMENT When using CH8,AUTO01-AUTO10, this function activated DIMMER SPEED PRESET DIMMER SPEED FROM DISPLAY MENU LINEAR DIMMER NON LINEAR DIMMER 1 fastest...
  • Page 15 ARC.1 CHANNEL VALUE FUNCTION GREEN BLUE AR1.D CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE ARC.2 CHANNEL VALUE FUNCTION GREEN BLUE WHITE D-15...
  • Page 16 AR2.D CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE AR2.S CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE STROBE CHANNEL VALUE FUNCTION HUE(0~100%) SATURATION(0~100%) VALUE(0~100%) D-16...
  • Page 17 TR16 CHANNEL VALUE FUNCTION MASTER DIMMER MASTER DIMMER FINE RED FINE GREEN GREEN FINE BLUE BLUE FINE WHITE WHITE FINE COLOR MACRO RED100%/GREEN UP/BLUE0% RED DOWN/GREEN 100%/BLUE0% RED 0%/GREEN 100%/BLUE UP RED 0%/GREEN DOWN/BLUE 100% RED UP/GREEN 0%/BLUE100% RED100%/GREEN 0%/BLU EDOWN RED100%/GREEN UP/BLUE UP RED DOWN/GREEN DOWN/BLUE 100% RED100%/GREEN 100%P/BLUE100%/WHITE 100%...
  • Page 18 CHANNEL VALUE FUNCTION STROBE NO FUNCTION 1~20Hz AUTO NO FUNCTION AUTO SPEED ADJUSTMENT When using CH13,AUTO01-AUTO10, this function activated DIMMER SPEED PRESET DIMMER SPEED FROM DISPLAY MENU LINEAR DIMMER NON LINEAR DIMMER 1 fastest NON LINEAR DIMMER 2 NON LINEAR DIMMER 3 NON LINEAR DIMMER 4 slowest ZOOM...
  • Page 19 AR2.Z CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE ZOOM ZOOM RESET D-19...
  • Page 20 - Expolite TourLED Power 56 Zoom MKII - Acessoiry Set for Displaycover - Powercable - General Informations for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-20...

  • Page 21: Product Information

    LED´s 14 x 12W 4in1 RGBW LED Current 700mA Optic´s 8° - 40° Control Stand-Alone / Master-Slave / DMX512 DMX-Channels 3 - 17 (3/3/4/4/5/6/7/12/17) * take note too General Informations for Expolite Units - Notes for Condensation inside Housing E-21...

  • Page 22: Dimensions

    Dimensions E-22...

  • Page 23: Installation

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Units must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for Safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.

  • Page 24: Operation

    Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU STAT R.(0~255) G.(0~255) B.(0~255) W.(0~255) Z.(0~255) S.(0~20) AUTO AT.01 AT.02 AT.10 PR.C1 PR.C2 PR.10 SLAV...
  • Page 25 Edit Static Colors MENU STAT R.(0~255) G.(0~255) B.(0~255) W.(0~255) Z.(0~255) S.(0~20) In the menu, static colors for stand-alone operation are set in "STAT". These are mixed using the DMX value scale 0-255 for red, green, blue, white and zoom as well as the strobe value 0-20Hz. Activating Auto Programs MENU AUTO...
  • Page 26 Personality MENU PERS TOUR ARC.1 AR1.D ARC.2 AR2.D AR2.S TR16 AR2.Z In the menu, the desired DMX personality is set in the "PERS" item. The personalities stored in the sub-menu "RGB" are backwards compatible with the RGB version "TourLED 42 CM". The channel assignment of the individual personalities is described in Chap.
  • Page 27 „COLR": In the Color menu, the color calibration is selected or deactivated. When "RGBW" is selected, the maximum brightness values at DMX = 255 are limited to the values set in "CAL2." When "UC" is selected the Uniform-Color factory calibration is used, which adjusts devices of different generations.
  • Page 28 Calibration and Whiteadjustment MENU WH.01 R . ( 0 ~2 55 ) WH.02 G . ( 0 ~2 55 ) B .( 0~ 25 5) W.( 0~ 25 5) WH.11 RGBW R . ( 0 ~ 2 5 5 ) G.(0~255) B.(0~255) ****...

  • Page 29: Using Dmx512 Controler

    Using DMX512 Control DMX-Channel assingment This device has several DMX personalities. These different numbers of DMX channels are occupied and the reaction of the device differs accordingly. There are 9 DMX personalities with 3, 3, 4, 4, 5, 6, 7, 12 and 17 channels selectable. TOUR CHANNEL VALUE...
  • Page 30 CHANNEL VALUE FUNCTION WHITE 7: 6500K WHITE 8: 7200K WHITE 9: 8000K WHITE 10: 8500K WHITE 11: 10000K STROBE NO FUNCTION 1~20Hz AUTO NO FUNCTION AUTO SPEED ADJUSTMENT When using CH8,AUTO01-AUTO10, this function activated DIMMER SPEED PRESET DIMMER SPEED FROM DISPLAY MENU LINEAR DIMMER NON LINEAR DIMMER 1 fastest...
  • Page 31 ARC.1 CHANNEL VALUE FUNCTION GREEN BLUE AR1.D CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE ARC.2 CHANNEL VALUE FUNCTION GREEN BLUE WHITE E-31...
  • Page 32 AR2.D CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE AR2.S CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE STROBE CHANNEL VALUE FUNCTION HUE(0~100%) SATURATION(0~100%) VALUE(0~100%) E-32...
  • Page 33 TR16 CHANNEL VALUE FUNCTION MASTER DIMMER MASTER DIMMER FINE RED FINE GREEN GREEN FINE BLUE BLUE FINE WHITE WHITE FINE COLOR MACRO RED100%/GREEN UP/BLUE0% RED DOWN/GREEN 100%/BLUE0% RED 0%/GREEN 100%/BLUE UP RED 0%/GREEN DOWN/BLUE 100% RED UP/GREEN 0%/BLUE100% RED100%/GREEN 0%/BLU EDOWN RED100%/GREEN UP/BLUE UP RED DOWN/GREEN DOWN/BLUE 100% RED100%/GREEN 100%P/BLUE100%/WHITE 100%...
  • Page 34 CHANNEL VALUE FUNCTION STROBE NO FUNCTION 1~20Hz AUTO NO FUNCTION AUTO SPEED ADJUSTMENT When using CH13,AUTO01-AUTO10, this function activated DIMMER SPEED PRESET DIMMER SPEED FROM DISPLAY MENU LINEAR DIMMER NON LINEAR DIMMER 1 fastest NON LINEAR DIMMER 2 NON LINEAR DIMMER 3 NON LINEAR DIMMER 4 slowest ZOOM...
  • Page 35 AR2.Z CHANNEL VALUE FUNCTION MASTER DIMMER GREEN BLUE WHITE ZOOM ZOOM RESET E-35...
  • Page 36 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
