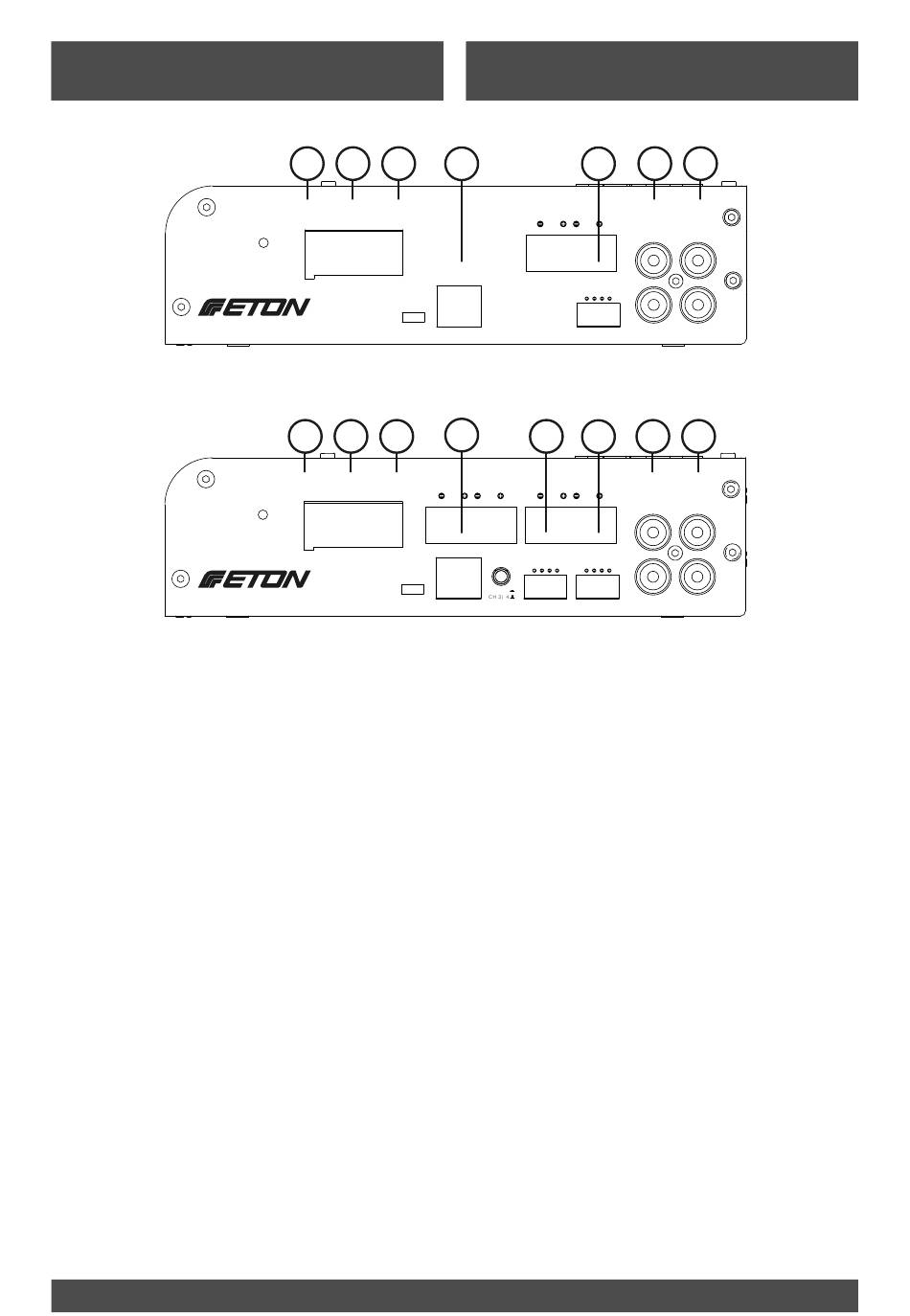

VERKABELUNG
2 KANAL
MINI 300.2 | CLASS-D POWER AMPLIFIER
4 KANAL
MINI 1
Power Input - Stromanschlüsse:
1: Negative Masse
2: Remote(+12V geschaltet)
3: Plus von Batterie(+12V)
Quellenanschlüsse:
4: RCA Eingänge Kanal 1+2
5: RCA Eingänge Kanal 3+4
6: RCA Durchgänge (nur bei 2 Kanal).
Der Durchgang bietet die Möglichkeit zu
einem weiteren Verstärker das unbeein-
flusste Signale weiter zu schleifen.
8: High Power Input Kanal 1+2
9: High Power Input Kanal 3+4,
10: Anschlussbuchse Pegelfernbedienung
Die genormten RCA-Anschlüsse
ermöglichen einfaches Anschließen des
Signalpegeleingangs. Die Eingänge sind
Massefrei um bestmögliche Störabstände
zu gewährleisten
3 2
1
POWER
B+ REM GND
PWR
PRT
SIG
3 2
1
POWER
B+ REM GND
PWR
PRT
SIG
50.4 | CLASS-D POWER AMPLIFIER
WIRING
10
SPEAKER OUTPUT
CH 2
REMOTE
AUTO
SENSE
OFF
DC
10
9
SPEAKER OUTPUT SPEAKER OUTPUT
CH 4 CH 3 CH 2
REMOTE
INPUT HI-LEVEL IN
AUTO SELECT
CH 4 CH 3
SENSE
OFF
DC
CH 1| 2
Power input connections:
1: Negative earth
2: Remote (+12 V switched)
3: Plus from battery (+12V)
Source connections:
4: RCA inputs, channel 1+2
5: RCA inputs, channel 3+4
6: RCA pass-throughs (only on 2-channel
units). The pass-through allows pure,
unaltered signals to be routed to another
amplifier.
8: High power input, channel 1+2
9: High power input, channel 3+4
10: Input remote level control
The standardised RCA connections allow
simple connection of the input signal. The
inputs are floating (not earthed) as a way
of guaranteeing the best possible signal-
to-noise ratio
13
6 4
8
CH 1
OUT CH 1
HI-LEVEL IN
CH 2 CH 1
OUT CH 2
8 5 4
CH 1
CH 3 CH 1
HI-LEVEL IN
CH 2 CH 1
CH 4 CH 2
