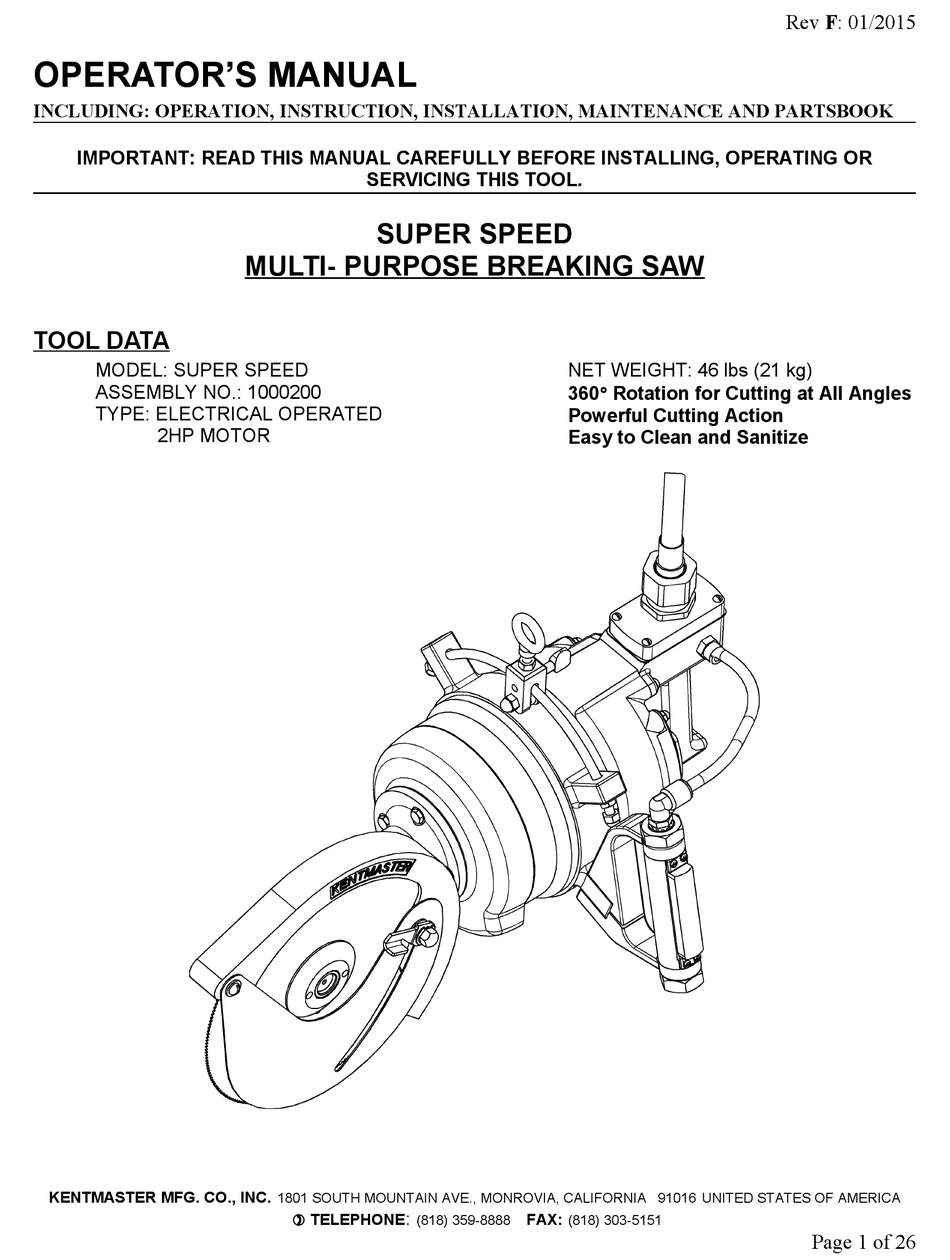

OPERATOR'S MANUAL
INCLUDING: OPERATION, INSTRUCTION, INSTALLATION, MAINTENANCE AND PARTSBOOK
IMPORTANT: READ THIS MANUAL CAREFULLY BEFORE INSTALLING, OPERATING OR
TOOL DATA
MODEL: SUPER SPEED
ASSEMBLY NO.: 1000200
TYPE: ELECTRICAL OPERATED
2HP MOTOR
KENTMASTER MFG. CO., INC.
SERVICING THIS TOOL.

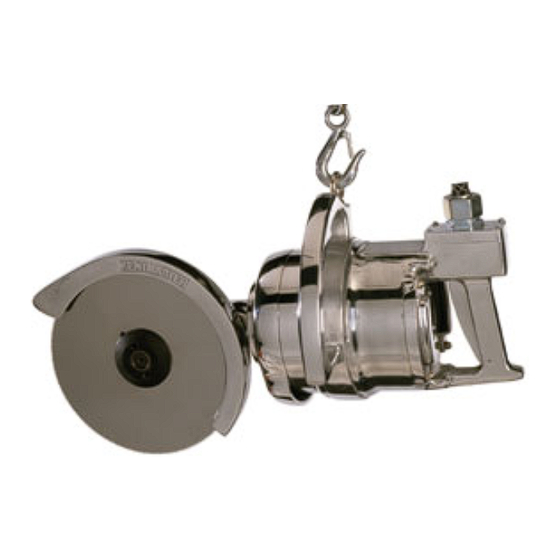

SUPER SPEED
MULTI- PURPOSE BREAKING SAW
1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA
:
 TELEPHONE
(818) 359-8888
NET WEIGHT: 46 lbs (21 kg)
360° Rotation for Cutting at All Angles
Powerful Cutting Action
Easy to Clean and Sanitize
FAX:
(818) 303-5151
Rev F: 01/2015
Page 1 of 26

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Super Speed and is the answer not in the manual?

Questions and answers

Summary of Contents for KENTMASTER Super Speed

  • Page 1 IMPORTANT: READ THIS MANUAL CAREFULLY BEFORE INSTALLING, OPERATING OR SERVICING THIS TOOL. SUPER SPEED MULTI- PURPOSE BREAKING SAW TOOL DATA MODEL: SUPER SPEED NET WEIGHT: 46 lbs (21 kg) ASSEMBLY NO.: 1000200 360° Rotation for Cutting at All Angles TYPE: ELECTRICAL OPERATED...
  • Page 2: Operating And Safety Instructions

    THE NOISE EMISSION (SOUND PRESSURE LEVEL) AT THE WORKSTATION MAY EXCEED WARNING 80 dB (A). EAR AND SOUND PROTECTION GEAR IS REQUIRED. KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX:...
  • Page 3: Installation Instructions

    ONLY TRAINED AND QUALIFIED PERSONNEL ARE TO PERFORM MAINTENANCE AND SERVICE TO THIS TOOL. 1. TOOL REQUIRES GREASING AFTER EVERY 40 HOURS OF OPERATION. GREASE USING KENTMASTER GREASE (PART NO. 7903030 FOR BEARINGS AND 7903090 FOR GEARS) BLADE REMOVAL AND CLEANING ALWAYS DISCONNECT POWER SUPPLY FROM TOOL BEFORE INSTALLING OR REMOVING BLADES FROM TOOL.
  • Page 4: Vibration Data

    Gain (dB) Rear Handle Front Handle SUUPERSPEED VHM-100 2.06 1.63 20 / 40/ 40 KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX: (818) 359-8888 (818) 303-5151 Page 4 of 26...
  • Page 5: Parts Book

    Rev F: 01/2015 PARTS BOOK SUPER SPEED – MAIN ASSEMBLY Figure 1 1000200: SUPER SPEED - MAIN ASSEMBLY KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX: (818) 359-8888 (818) 303-5151...
  • Page 6 DEPTH GAUGE FOR 9" & 10" BLADE 6001191 DEPTH GAUGE FOR 8" BLADE OPTIONS MAGNETIC STARTER BOX Figure 2 SUPER SPEED - BOM KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX:...
  • Page 7: Motor Assembly

    STATOR w/o STATOR MOTOR ASSEMBLY FOR 8", 9" & 10" BLADE Figure 3 MOTOR ASSEMBLY w/STATOR for 8”, 9” & 10” BLADES KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX:...
  • Page 8 8081020 SCREW 8313020 SET SCREW 8501090 Figure 4 1002801: MOTOR w/o STATOR (8", 9" & 10" BLADE) KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX: (818) 359-8888 (818) 303-5151 Page 8 of 26...
  • Page 9 STATOR w/o STATOR MOTOR ASSEMBLY FOR 11" & 12" BLADE Figure 5 MOTOR ASSEMBLY w/STATOR for 11 & 12” BLADES KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX: (818) 359-8888...
  • Page 10 8081020 SCREW 8313020 SET SCREW 8501090 Figure 6 1002901: MOTOR w/o STATOR (11” & 12” BLADES) KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX: (818) 359-8888 (818) 303-5151 Page 10 of 26...
  • Page 11 SCREW 8463070 SHOULDER EYE BOLT 8500130 8501130 8870220 SCREW Figure 8 1003830: CARRIER ASSEMBLY KENTMASTER MFG. CO., INC. 1801 SOUTH MOUNTAIN AVE., MONROVIA, CALIFORNIA 91016 UNITED STATES OF AMERICA  TELEPHONE FAX: (818) 359-8888 (818) 303-5151 Page 11 of 26...
  • Page 12 Rev F: 01/2015 NOSE GEAR ASSEMBLY NOSE GEAR ASSEMBLY FOR 8”, 9” & 10” BLADE 1001540: NOSE GEAR ASSEMBLY (8", 9" &10" BLADE) ITEM PART # DESCRIPTION ITEM PART # DESCRIPTION 1000360 COVER GEAR NOSE 5001560 RETAINING RING 1000400 BEVEL/SPUR GEAR 6003180 NUT - BLADE 1000410...
  • Page 13 Rev F: 01/2015 NOSE GEAR ASSEMBLY FOR 11” & 12” BLADE 1001760: NOSE GEAR ASEEMBLY (11" & 12" BLADE) ITEM PART # DESCRIPTION ITEM PART # DESCRIPTION 1001580 COVER GEAR NOSE 5001560 RETAINING RING 1000400 BEVEL/SPUR GEAR 6003180 NUT - BLADE 1000410 PINION 7017110...
  • Page 14: Blade Depth Gauge

    Rev F: 01/2015 BLADE DEPTH GAUGE DEPTH GAUGE FOR 9” & 10” BLADE 6001190: DEPTH GAUGE FOR 9" & 10" BLADE ITEM PART # DESCRIPTION 1002300 GAUGE - 10" 1002540 LEVER 1002550 BOLT 1002560 WASHER 1002570 1002580 SPRING LOAD 1002590 LEVER RETAINER 6201200 WASHER...
  • Page 15: Power Supply

    Rev F: 01/2015 POWER SUPPLY 1002420: POWER CORD ASSEMBLY, NON 42V ITEM PART # DESCRIPTION 2001240 POWER CORD 2001270 CABLE CONNECTOR 2001610 PLUG, MALE 2001620 SOCKET, FEMALE 2008510 CORD GRIP Figure 13 1002420: POWER CORD ASSEMBLY, NON 42V 1002430: POWER CORD ASSEMBLY, 42V ITEM PART # DESCRIPTION 2001270 CABLE CONNECTOR...
  • Page 16 Rev F: 01/2015 1002425: POWER CORD, NON 42V, w/ATD ITEM PART # DESCRIPTION 2001080 POWER CORD 2001270 CABLE CONNECTOR 2009120 TIMER TIMER (ITEM #3), ANTI – TIE DOWN UNIT, IS PLACED IN MAGNETIC STARTER BOX. Figure 15 1002425: POWER CORD, NON 42V, w/ATD Page 16 of 26...
  • Page 17: Wiring Diagram

    Rev F: 01/2015 WIRING DIAGRAM Figure 16 ELECTRIC MOTOR LEAD HOOKUP DIAGRAM Page 17 of 26...
  • Page 18 4. THE GROUND WIRE (GREEN) OF THE POWER CABLE IS CONNECTED TO THE FRAME OF THE MACHINE. To obtain the correct Kentmaster part number for 3-pole contactor and overload relay, please contact the Kentmaster representative. Figure 17 WIRING DIAGRAM – different control and motor voltage, w/o ATD...
  • Page 19 4. THE GROUND WIRE (GREEN) OF THE POWER CABLE IS CONNECTED TO THE FRAME OF THE MACHINE. To obtain the correct Kentmaster part number for 3-pole contactor and overload relay, please contact the Kentmaster representative. Figure 18 WIRING DIAGRAM – same control and motor voltage, w/o ATD...
  • Page 20 8. THE GROUND WIRE (GREEN) OF THE POWER CABLE IS CONNECTED TO THE FRAME OF THE MACHINE. To obtain the correct Kentmaster part number for 3-pole contactor and overload relay, please contact the Kentmaster representative. Figure 19 WIRING DIAGRAM – different control and motor voltage, with ATD...
  • Page 21 12. THE GROUND WIRE (GREEN) OF THE POWER CABLE IS CONNECTED TO THE FRAME OF THE MACHINE. To obtain the correct Kentmaster part number for 3-pole contactor and overload relay, please contact the Kentmaster representative. Figure 20 WIRING DIAGRAM – same control and motor voltage, with ATD...
  • Page 22: Rear Handle

    Rev F: 01/2015 HANDLES REAR HANDLE 1001560: REAR HANDLE ASSEMBLY ITEM PART # DESCRIPTION 1000260 HANDLE 1000380 TRIGGER 1000450 PLATE - SWITCH MOUNT 1001570 COVER - SWITCH HANDLE 1002050 GASKET 1500110 SPRING 2000080 LOCKNUT 2000090 BOOT - MOISTURE SEAL 2000540 SWITCH 7036150 FITTING...
  • Page 23: Front Handle

    Rev F: 01/2015 FRONT HANDLE 1003900: FRONT HANDLE ITEM PART # DESCRIPTION 1003840 BRACKET, RIGHT- HANDLE 1003850 BRACKET, LEFT - HANDLE 1302420 HANDLE 1302430 TRIGGER 1302440 SPRING 1302450 PLUNGER 1302460 HOLDER, PLUNGER 1302470 HOLDER 1701550 SPRING 2000690 SWITCH 7036450 ELBOW 7300750 TUBE 8086020...
  • Page 24: Notice To Employer And Purchaser Of Tool

    8. If this tool is sold or change in ownership takes place, you must provide the new owner all safety instructions, notices and maintenance instructions you were originally provided. You can obtain additional copies of the instructions from Kentmaster, free of charge upon request.
  • Page 25 MAINTENANCE..................................3 BLADE REMOVAL AND CLEANING.............................3 SERVICE.....................................3 VIBRATION DATA..................................4 PARTS BOOK....................................5 SUPER SPEED – MAIN ASSEMBLY............................5 MOTOR ASSEMBLY.................................7 NOSE GEAR ASSEMBLY...............................12 NOSE GEAR ASSEMBLY FOR 8”, 9” & 10” BLADE.......................12 NOSE GEAR ASSEMBLY FOR 11” & 12” BLADE......................13 BLADE DEPTH GAUGE................................14 DEPTH GAUGE FOR 9”...
  • Page 26: Kentmaster Worldwide Location

    Rev F: 01/2015 Kentmaster Worldwide Location Kentmaster Equipment (Aust) PTY.LTD. Kentmaster South Africa (PTY) LTD. Unit 2,24 Central Court Johannesburg - S. Africa Browns Plains Qld. 4118 Unit 54 Sunnyrock Park Australia Sunrock Close, Germiston South Africa Telephone: (07) 3806-8400...
