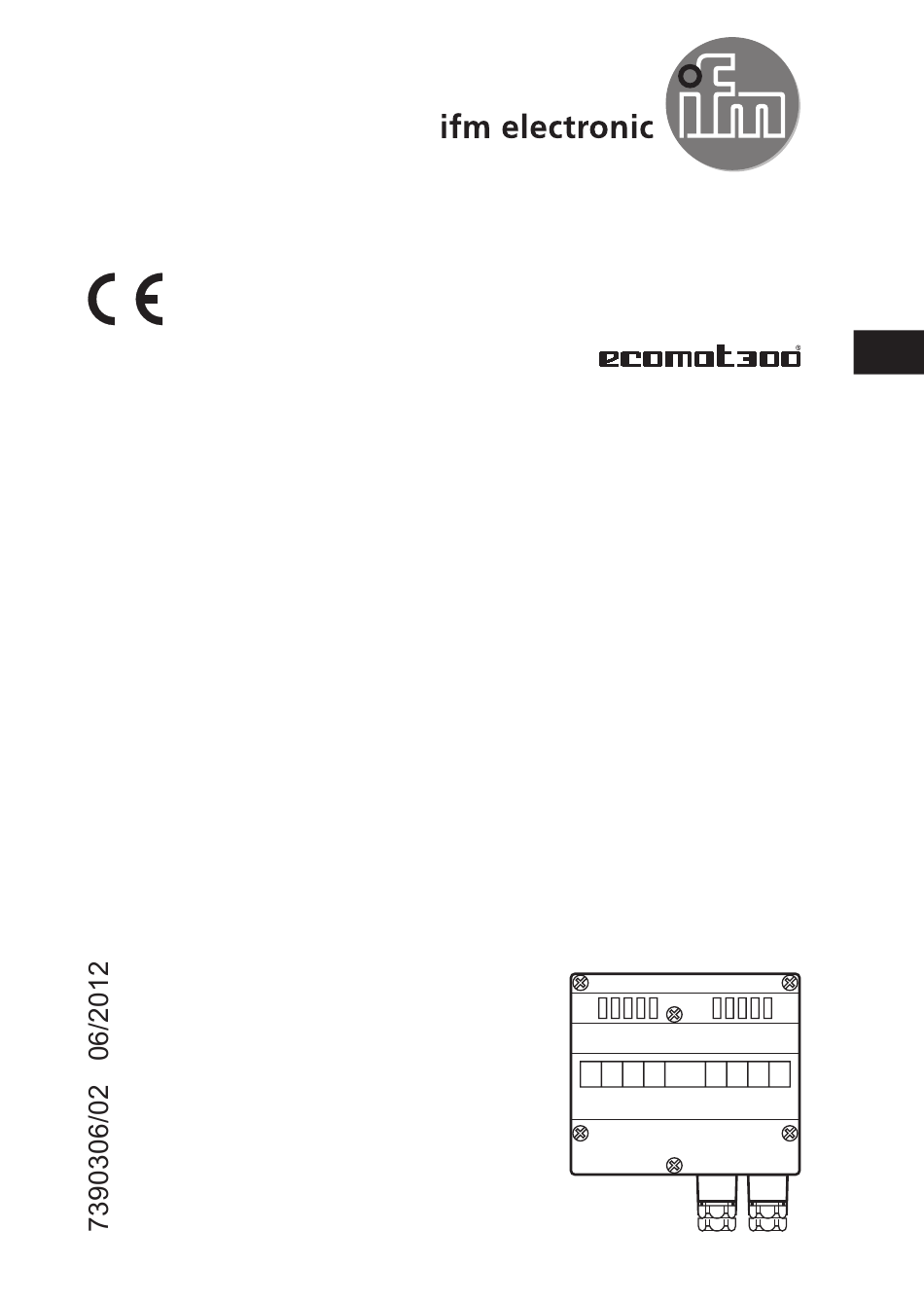

- Page 1 Operating instructions AS-i module AC2618 AC2619...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 2 Safety instructions �����������������������������������������������������������������������������������������������3 3 Functions and features ����������������������������������������������������������������������������������������3 4 Addressing �����������������������������������������������������������������������������������������������������������4 4�1 Lower parts without addressing socket ���������������������������������������������������������4 4�2 Lower parts with addressing socket ��������������������������������������������������������������4 5 Mounting ��������������������������������������������������������������������������������������������������������������4 6 Electrical connection ��������������������������������������������������������������������������������������������4 6�1 Device supply ������������������������������������������������������������������������������������������������4 6�2 Wiring�������������������������������������������������������������������������������������������������������������5 6�3 Connection analogue module AC2618 (0���20 mA) ���������������������������������������6 6�3�1 Connection of an actuator without separate voltage supply �����������������6... -
Page 3: Preliminary Note
1 Preliminary note ► Instructions > Reaction, result Important note Non-compliance can result in malfunction or interference� Information Supplementary note� 2 Safety instructions • Please read the operating instructions prior to set-up of the device� Ensure that the product is suitable for your application without any restrictions� •... -
Page 4: Addressing
• Resolution 16 bits 4 Addressing 4.1 Lower parts without addressing socket ► Use the addressing unit AC1154 to assign a free address between 1 and 31� The address is set to 0 at the factory� 4.2 Lower parts with addressing socket ►... -
Page 5: 6�2 Wiring
To select the voltage supply, only change the position of the links when the module is disconnected� ► Switch off the module supply� ► Loosen the screws and remove the module cover� The links for the supply selection are now freely accessible� Place the links as follows Supply from AS-i Supply from an external... -
Page 6: 6�3 Connection Analogue Module Ac2618 (0
6.3 Connection analogue module AC2618 (0...20 mA) 6.3.1 Connection of an actuator without separate voltage supply A 2-wire actuator is connected via the terminals C1/2���C4 and COM1/2� C1...C4 The terminals O+ and O- are not used with actuators without separate voltage supply�... -
Page 7: 6�3�3 Connection Of An Actuator With Separate 24 V Supply
6.3.3 Connection of an actuator with separate 24 V supply An actuator with separate supply is connected to the external 24 V via the C1...C4 I/U+ terminals O+ and O-� The signal can be taken from the terminals C1/2 and I/U+ COM1/2�... -
Page 8: 6�4 Connection Analogue Module Ac2619 (0
AC2xxx 1: Frequency converter ► As a remedy, use two current output modules� 6.4 Connection analogue module AC2619 (0...10 V) 6.4.1 Connection of an actuator with intrinsic supply An actuator with intrinsic supply (e�g� a voltmeter) is connected via the terminals V1...V4 V1/2 and O-�... -
Page 9: 6�4�2 Connection Of An Actuator With Separate 24 V Supply
6.4.2 Connection of an actuator with separate 24 V supply. An actuator with separate supply is connected to the external 24 V via the terminals O+ and O-� The signal can be taken from the terminals V1/2 and V1...V4 I/U+ COM1/2�... -
Page 10: 8�2 Analogue Module Ac2619
8.2 Analogue module AC2619 Range Units Units LEDs Description 0...10 V dec. hex. O1...O4 analogue > 0 V < 0000 < 0000 flash outside range 0 ���10 V 0000���10000 0000���2710 nominal range 10�001���11�5 V 10001���11500 2711���2CEC above nominal range > 11�5 V >... -
Page 11: Maintenance, Repair And Disposal
LED FAULT red flashes Periphery fault� A periphery fault is indicated if at least one of the analogue signals is outside the value range� LED red (FAULT) lights AS-i communication error 10 Maintenance, repair and disposal The operation of the unit is maintenance-free� After use dispose of the unit in an environmentally friendly way in accordance with the applicable national regulations�...
