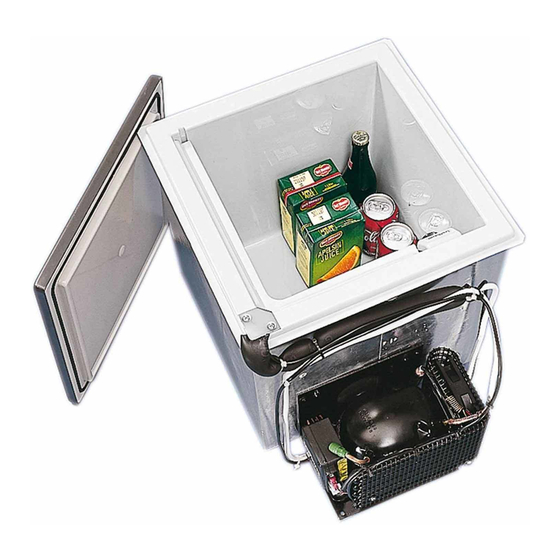

Build-in boxes BI 40
Einbauboxen BI 40
Inbyggnadsboxar BI 40
Indel Webasto Marine S.r.l.
Zona Artigianale
IT-61019 S. Agata Feltria (PU), Italy
Tel: +39 0541 848 030
Fax: +39 0541 848 563
E-mail: info@indelwebastomarine.com
www.indelwebastomarine.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Isotherm BI 40
Summary of Contents for Isotherm BI 40

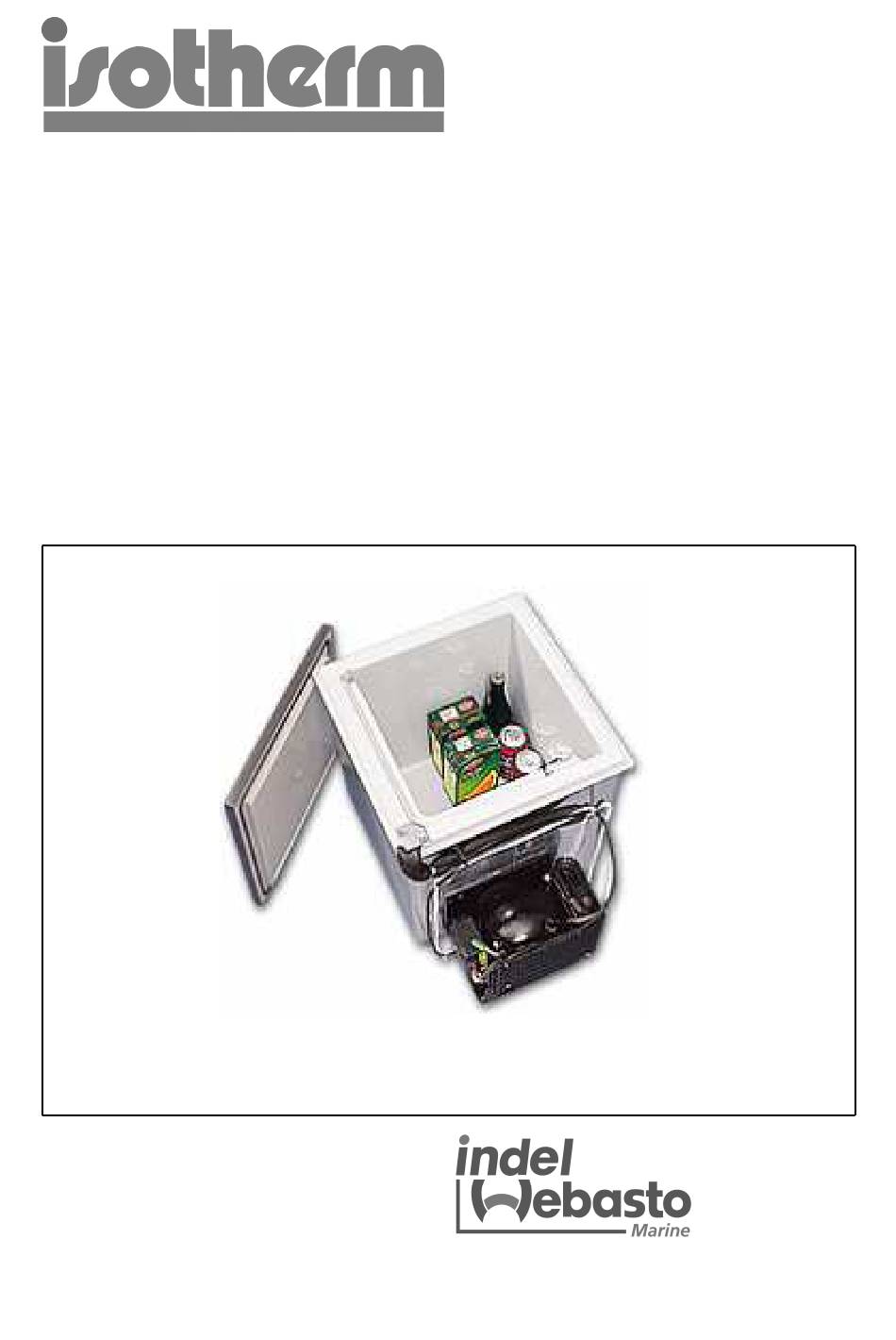

- Page 1 Operating & installation instructions Anwendungs- & Einbauanleitung Bruks- & installationsanvisning Build-in boxes BI 40 Einbauboxen BI 40 Inbyggnadsboxar BI 40 Indel Webasto Marine S.r.l. Zona Artigianale IT-61019 S. Agata Feltria (PU), Italy Tel: +39 0541 848 030 Fax: +39 0541 848 563 E-mail: info@indelwebastomarine.com...
-
Page 2: Operation
All models are extremely simple to install. They will operate at a continuous angle-of-heel of up to 30° in all directions, for a shor t time even more. To ensure that your Isotherm box operates as efficiently as possible, please follow these general guidelines: Unnecessary opening of the lid will increase power consumption. -
Page 3: Maintenance
½ - 5 minutes (depending on battery condition and level of charge) is required before the system reacts. Maintenance The Isotherm boxes have a fully hermetic closed cooling system and do not require any maintenance or refilling of refrigerant. The compressor is of domestic type and has a very high efficiency and an outstanding life-time. -
Page 4: Safety Instructions
Safety instructions When connected to shore power, ensure that the power supply is equipped with an automatic earth leak switch. Danger! Never tough bare electrical wiring connected to the mains supply. Danger! Never connect battery charger direct to the refrigeration system. A battery charger must be connected to the battery In addition to acid, a newly-charged battery contains explosive gas. -
Page 5: Technical Data
Compressor: Danfoss BD35F Refrigerant: R134a (Amount as per label on compressor) Fuse: 15A/12V, 7.5A/24V Measurements: Length 560 mm (400 mm without compressor) Width 400 mm Height 420 mm Weight: 16 kgs Wiring diagram Automatic Speed Up 2008-02-26/LLG BI 40-C eng... -
Page 6: Betrieb
Alle Modelle sind leicht zu installieren. Sie können bei einem Krängungswinkel bis zu 30 grad einwandfrei arbeiten, sogar über längere Zeit. Damit Ihr Isotherm Kühl/Gefrierbox so effektiv wie möglich arbeitet, beachten Sie bitte die folgenden Richtlinien: Unnötiges Öffnen die Box erhöht den Energieverbrauch. -
Page 7: Wartung
System Reaktion zeigt. Wartung Die Isotherm Kühlboxen besitzen ein hermetisch abgeschlossenes Kühlsystem und benötigen deshalb keine Wartung, Kühlmittel muß nicht nachgefüllt werden. Der Kompressor ist sehr zuverlässig und Leistungsstark und besitzt eine lange Lebensdauer. Über Winter sollte die Kühl/Gefrierbox im Boot verbleiben. -
Page 8: Elektrische Anschlüsse
Beachten Sie, daß Batterien Säure enthalten. Decken Sie die Belüftung der Kompressoreinheit niemals ab. Eine spätere Verschrottung des Aggregates darf nur von Fachmann vorgenommen werden, der die enthaltenen Bestandteile der Wiederverwertung zuführt und das Kühlmittel korrekt entsorgt. Fehlersuche-Checkliste Fehler Möglische Ursache Maßnahmen Kühlbox wird nicht kalt Kompressor startet nicht. -
Page 9: Technische Daten
Danfoss BD35F Kältemittel: R134a (Füllmenge gemäß Schild am Kompressor). Sicherung: 15 A Auto Flachsicherung Abmessungen: Länge 565 mm (400 mm ohne Kompressor) Breite 400 mm Höhe 420 mm Gewicht: 16 Kg Elektrische Anschlüße Automati c Speed Up 2008-02-26/LLG BI 40-C ty... - Page 10 Allmänt Isotherm kylboxar är helt konstruerade efter de höga krav som ställs i marin miljö, både vad gäller prestanda och utförande. De har en modern hermetisk helt läckagefri kompressor som ger såväl lägsta strömförbrukning som i det närmaste ljudlös gång.
- Page 11 Underhåll Isotherm kylboxar har ett helt hermetiskt slutet kylsystem med lödda ledningar och förslutningar och behöver inget underhåll och behöver ej påfyllning av köldmedium. Kom- pressorn är av hushållstyp och har förutom mycket hög verkningsgrad en i särklass lång livslängd.
- Page 12 Säkerhetsföreskrifter -Vid anslutning till landström måste strömförsörjningen vara jordad och ansluten till jordfelsbrytare, annars föreligger stor risk för personskada. Kan medfara livsfara! - Ingrepp i köldmediekretsen får absolut ej göras. - Köldmedium får ej släppas ut i luften. - Se till att boxens ventilationssystem ej blockeras. - Anslut ej batteriladdare direkt till kylboxen.
-
Page 13: Tekniska Data
Längd 560 mm (400 mm utan kompressor) Bredd 400 mm Höjd 420 mm Vikt: 16 kg Elinkoppling Automatic Speed Up Thermoprodukter AB 2008-02-26/LLG BI 40-C Dragonvägen 6 SE-392 39 Kalmar, Sweden Tel: +46 480 425 880 Fax: +46 480 127 75 E-mail: info@isotherm.com www.isotherm.se...
