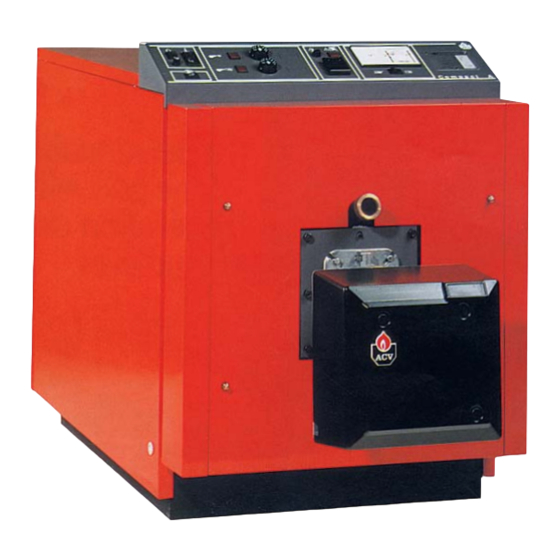

- Page 1 Compact A 100 - 150 - 200 INSTALLATION, OPERATING AND SERVICING INSTRUCTIONS INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG excellence in hot water 13/09/2005 - 62456555.B...
-
Page 3: Table Of Contents
Ersatzteilliste Guarantee Gewährleistungsbedingungen ACV reserve the right to modify, without notice, the technical characteristics ACV behält sich das Recht vor, technische Einzelheiten und die Ausstattung and the equipement supplied with all their products. aller Geräte ohne vorherige Ankündigung zu verändern. -
Page 4: Manufacturing Programme
MANUFACTURING PROGRAMME FERTIGUNGSPROGRAMM Code "COMPACT A" Boilers Heizkessel "COMPACT A" High effi ciency steel boiler with pressurised Stahlheizkessel mit hohem Wirkungsgrad und combustion chamber for operation at low Unterdruckbrennkammer zur Funktion bei temperature. niedriger Temperatur. Firetubes with removable turbulators. Die Rauchgaskanäle sind mit demontierbaren Turbulatoren ausgerüstet. -
Page 5: Technical Data
TECHNICAL DATA TECHNISCHE BESCHREIBUNG Flow connection Heizungsvorlauf Return connection Heizungsrücklauf Drain-Cock Endleerung Technical data on boilers Beschreibung des Kessels Type CA 100 CA 150 CA 200 Output 74/100 115/140 185/235 Nennleistung Dimensions: Abmessungen: 1000 1300 1295 1495 1795 1000 1000 1000 Weight empty Leegewicht... -
Page 6: Technical Data
TECHNICAL DATA TECHNISCHE BESCHREIBUNG... -
Page 7: Installation
INSTALLATION MONTAGE Boiler House Heizungsraum This must conform to local regulations in particular in terms of Der Heizungsraum muß den jeweiligen lokalen Vorschriften high and low level ventilation, size, fi re resistance etc. Gas fi red in puncto Abmessungen, Hitzebeständigkeite der Wände, installations must comply with the Gas Safety (Installation and Stahltüren, Kamine sowie Be- und Entlüftung entsprechen. -
Page 8: Burner Monting And Door Switch Fi Tting
BURNER MOUNTING AND DOOR SWITCH FITTING MONTAGE VON BRENNER UND TÜRSCHALTER A (GAs) A (light fuel) A (Heavy fuel) (Leichtôol) (Schwerer Öl) CA 100 CA 150 CA 200... -
Page 9: Water And Fl Ue Connection
WATER AND FLUE CONNECTION HYDRAULISCHER ANSCHLUß UND KAMINANSCHLUß... -
Page 10: Casing Assembly
CASING ASSEMBLY MONTAGE DER UMMANTELUNG... -
Page 11: Internal Electrical Wiring
INTERNAL ELETRICAL WIRING INTERNE VERKABELUNG... -
Page 12: Control 12
CONTROL ANSCHLUßSCHEMEN... - Page 13 CONTROL ANSCHLUßSCHEMEN...
- Page 14 CONTROL ANSCHLUßSCHEMEN...
-
Page 15: Specifi Cation Sheet
SPECIFICATION SHEET BESCHREIBUNG FÜR DAS LEISTUNGSVERZEICHNIS COMPACT A model COMPACT A - High effi ciency steel boiler conforming to the requirements of - Stahlheizkessel mit hohem Wirkunggsgrad nach DIN 4702 NBN D 06001 - proposal 105 and the A.R. of March 1988. Teil 1 - Ausgabe 03.1990 - Baumuster Nr. -
Page 16: Commissioning And Maintenance
COMMISSIONING AND MAINTENANCE INBETRIEBNHAME... -
Page 17: Spare Parts List
SPARE PARTS LIST ERSATZTEILLISTE DESCRIPTION CODE BESCHREIBUNG Control thermostat 54442045 Regelthermostat Manuel resetable overheat thermostat 54764006 Sicherheitsthermostat, manuell wieder- einschaltbar Low temperature thermostat 45°C 54442027 Thermostat lages Temp. min. 45°C Vertical thermometer 54441012 Vertikales Thermometer Indicator light 54428203 Kontrollleuchte On/Off switch 54428202 Hauptschalter Summer / winter switch... -
Page 18: Guarantee
CONDITION OF GUARANTEE ALLGEMEINE GARANTIEBEDINGUNGEN... - Page 20 E-MAIL: polska.info@acv-world.com E-MAIL: sales@triangletube.com E-MAIL: ceskarepublika.info@acv-world.com PORTUGAL DEUTSCHLAND BOILERNOX LDA ACV WÄRMETECHNIK GMBH & CO KG RUA OUTEIRO DO POMAR GEWERBEGEBIET GARTENSTRASSE CASAL DO CEGO, FRACÇÃO C, D-08132 MÜLSEN OT ST. JACOB - DEUTSCHLAND PAVILHÃO 3 - MARRAZES TEL.:+49 37601 311 30...
