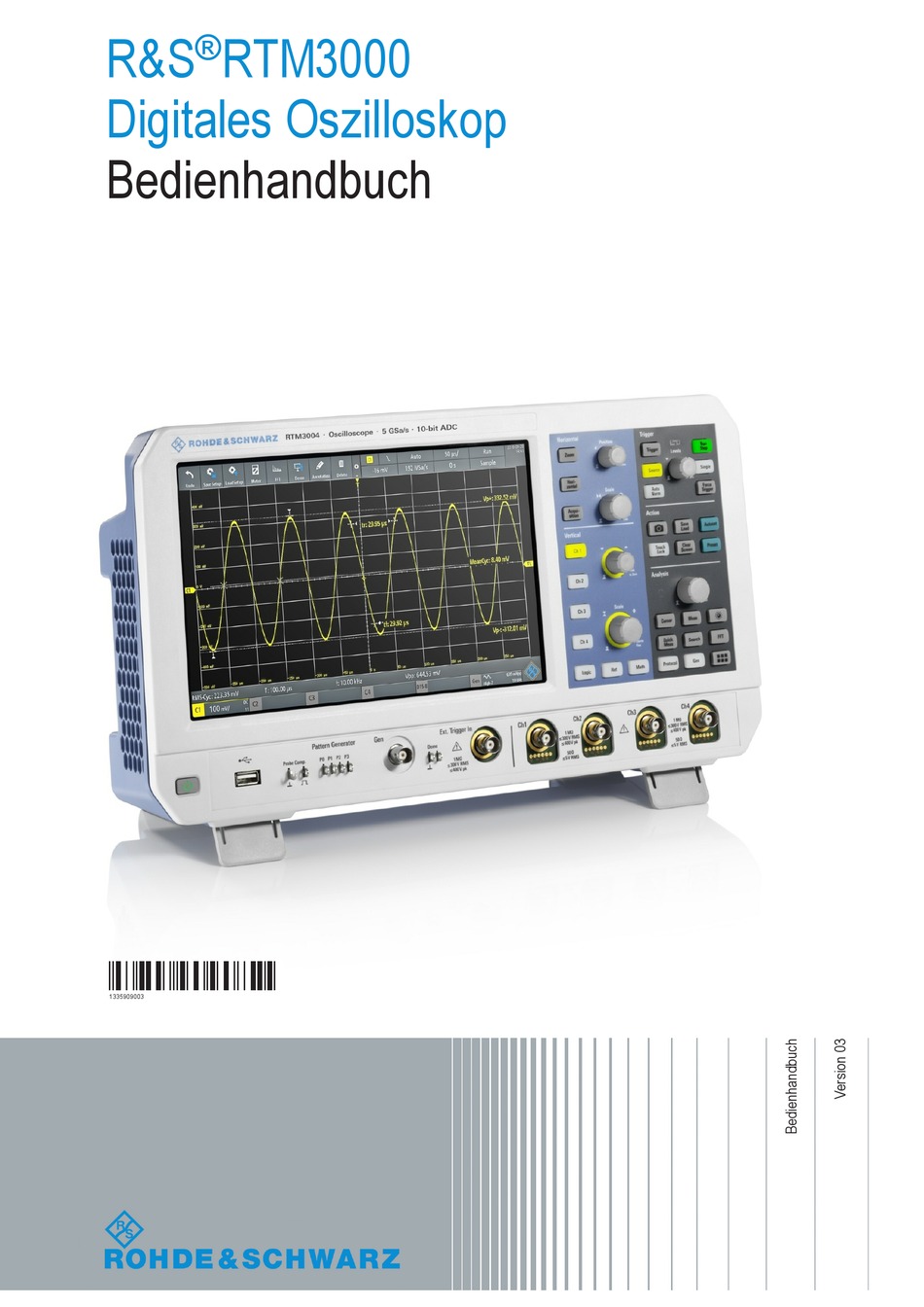

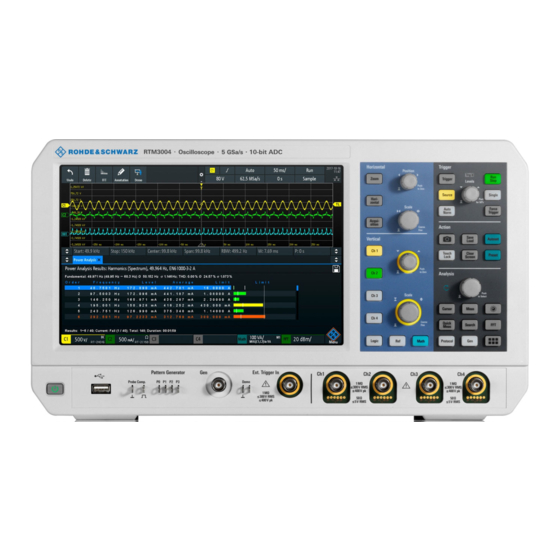

R&S
RTM3000
Digitales Oszilloskop
Bedienhandbuch
(=Sèè3)
1335909003

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RTM3000 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rohde & Schwarz RTM3000 Series

Summary of Contents for Rohde & Schwarz RTM3000 Series

  • Page 1 ® R&S RTM3000 Digitales Oszilloskop Bedienhandbuch (=Sèè3) 1335909003...
  • Page 2 ® In diesem Handbuch werden die folgenden Modelle von R&S RTM3000 mit Firmware-Version 01.1xx beschrieben: ● ® R&S RTM3002 (1335.8794K02) ● ® R&S RTM3004 (1335.8794K04) © 2018 Rohde & Schwarz GmbH & Co. KG Mühldorfstr. 15, 81671 München, Germany Telefon: +49 89 41 29 - 0 Fax: +49 89 41 29 12 164 E-mail: info@rohde-schwarz.com...

  • Page 3: Table Of Contents

    ® Inhalt R&S RTM3000 Inhalt 1 Vorwort....................15 Zu Ihrer Sicherheit...................... 15 Überblick über die Dokumentation................16 1.2.1 Handbücher und Gerätehilfe..................17 1.2.2 Datenblatt und Broschüre..................... 17 1.2.3 Kalibrierschein (Calibration Certificate).................18 1.2.4 Release Notes und Open-Source-Lizenztext (Open Source Acknowledgment)...18 In der Dokumentation verwendete Konventionen........... 18 1.3.1 Typografische Konventionen..................18 1.3.2...
  • Page 4 ® Inhalt R&S RTM3000 3.4.2 Bedienelemente für Analysen..................36 Werkzeugleiste verwenden..................38 Hilfe aufrufen....................... 39 4 Grundeinstellungen................40 Tastköpfe anschließen und ein Signal anzeigen............40 Passive Tastköpfe abgleichen................... 41 Vertikale Einstellung....................42 4.3.1 VERTICAL-Bedienelemente..................43 4.3.2 Kurzmenü für analoge Kanäle..................44 4.3.3 Vertikale Einstellungen....................45 4.3.4 Tastkopfeinstellungen für Tastköpfe mit BNC-Stecker..........
  • Page 5 ® Inhalt R&S RTM3000 5.12 Trigger Out-Signal.......................91 6 Messkurvenanalyse................92 Zoom..........................92 6.1.1 Zoom verwenden......................92 6.1.2 Zoomeinstellungen......................94 Mathematik........................94 6.2.1 Math-Messkurven konfigurieren..................95 6.2.2 Einstellungen Math-Messkurve..................96 6.2.3 Formelsätze speichern und laden................. 99 Referenzmesskurven....................100 6.3.1 Referenzen verwenden....................101 6.3.2 Einstellungen für Referenzmesskurven..............
  • Page 6 ® Inhalt R&S RTM3000 7.2.2 Messarten........................134 7.2.3 Einstellungen für automatische Messungen............... 137 Cursor-Messungen....................140 7.3.1 Cursor-Einstellungen....................142 8 Anwendungen..................145 Maskentests.......................145 8.1.1 Informationen zu Masken und Maskentests..............145 8.1.2 Masken verwenden..................... 146 8.1.3 Maskenfenster......................149 8.1.4 Maskenmenü.......................150 FFT-Analyse.......................153 8.2.1 FFT-Anzeige........................153 8.2.2 FFT-Analyse durchführen....................155 8.2.3 FFT-Einstellungen.......................
  • Page 7 ® Inhalt R&S RTM3000 Export und Import..................... 189 10 Allgemeine Geräteeinstellungen............191 10.1 Geräteeinstellungen....................191 10.2 Anzeigeeinstellungen....................194 10.3 Rücksetzen........................ 197 10.4 Touchscreen sperren....................198 10.5 Selbstabgleich durchführen..................198 10.6 Datum, Uhrzeit und Sprache einstellen..............200 10.7 Optionen........................201 10.7.1 Optionen aktivieren..................... 201 10.8 Firmware aktualisieren.....................
  • Page 8 ® Inhalt R&S RTM3000 12.1.4 Busbeschriftungen...................... 219 12.1.5 Label-Liste........................220 12.2 SPI-Bus (Option R&S RTM-K1)................223 12.2.1 Das SPI-Protokoll......................223 12.2.2 SPI-Konfiguration......................224 12.2.3 SPI-Trigger........................227 12.2.4 SPI-Decodierungsergebnisse ..................230 12.3 I²C (Option R&S RTM-K1)..................232 12.3.1 Das I²C-Protokoll......................232 12.3.2 C-Konfiguration......................234 12.3.3 C-Trigger........................235 12.3.4...
  • Page 9 ® Inhalt R&S RTM3000 12.7.1 Audioprotokolle......................276 12.7.2 Audiokonfiguration...................... 278 12.7.3 Einstellung von Audiovarianten...................281 12.7.4 Audiotrigger.........................283 12.7.5 Audiodecodierungsergebnisse..................285 12.8 MIL-STD-1553 (Option R&S RTM-K6)..............286 12.8.1 MIL-STD-1553 ......................286 12.8.2 MIL-STD-1553-Konfiguration..................289 12.8.3 MIL-STD-1553-Trigger....................291 12.8.4 MIL-STD-1553-Decodierungsergebnisse..............296 12.8.5 Label-Liste für MIL-STD-1553..................297 12.9 ARINC 429 (Option R&S RTM-K7)................297 12.9.1 ARINC 429 - Grundlagen....................
  • Page 10 ® Inhalt R&S RTM3000 13.6 Umschaltleistungsmessungen................336 13.6.1 Anstiegsrate........................ 336 13.6.2 Modulation........................339 13.6.3 Widerstand im EIN-Zustand..................342 13.7 Leistungspfadmessungen..................345 13.7.1 Wirkungsgrad......................345 13.7.2 Schaltverluste......................348 13.7.3 Ein./Ausschaltzeit......................352 13.7.4 Sicherer Arbeitsbereich (SOA)..................355 14 Logikanalysator (Option R&S RTM-B1, MSO)......... 363 14.1 Kurzmenü für Logikkanäle..................363 14.2 Einstellungen des Logikanalysators...............365 14.3...
  • Page 11 ® Inhalt R&S RTM3000 16.2 Programmierbeispiele....................389 16.2.1 Ergebnisse dokumentieren..................389 16.2.2 Firmware-Update......................393 16.2.3 Suche.......................... 394 16.2.4 Funktionsgenerator..................... 395 16.3 Common Commands....................395 16.4 Grundeinstellungen....................398 16.4.1 Automatische Einstellungen..................399 16.4.2 Erfassung starten und stoppen................... 399 16.4.3 Vertikale Einstellungen....................400 16.4.4 Passive Tastköpfe.......................
  • Page 12 ® Inhalt R&S RTM3000 16.7.2 Automatische Messungen...................468 16.7.3 Cursor-Messungen......................479 16.8 Anwendungen......................485 16.8.1 Maskentests........................ 485 16.8.2 FFT-Analyse........................490 16.8.3 Spektrumanalyse (Option R&S RTM-K18)..............497 16.8.4 XY-Messkurven......................505 16.8.5 Digitalvoltmeter......................506 16.8.6 Triggerzähler....................... 508 16.9 Ergebnisse dokumentieren..................509 16.9.1 Übertragung von Messkurvendaten................510 16.9.2 Messkurvendatenexport in Datei.................522 16.9.3...
  • Page 13 ® Inhalt R&S RTM3000 16.12.3 Report......................... 658 16.12.4 Verbrauch........................659 16.12.5 Widerstand im EIN-Zustand..................661 16.12.6 Wirkungsgrad......................662 16.12.7 Stromharmonische...................... 664 16.12.8 Einschaltstrom......................670 16.12.9 Modulationsanalyse....................671 16.12.10 Ein-/Ausschalten......................674 16.12.11 Qualität........................675 16.12.12 Welligkeit........................679 16.12.13 Anstiegsrate........................ 684 16.12.14 S.O.A...........................690 16.12.15 Spektrum........................698 16.12.16 Umschaltung.......................
  • Page 14 ® Inhalt R&S RTM3000 Syntax für gerätespezifische Befehle..............741 A.2.1 Lang- und Kurzform....................741 A.2.2 Numerische Suffixe..................... 742 A.2.3 Optionale mnemonische Codes.................. 742 SCPI-Parameter......................743 A.3.1 Numerische Werte.......................743 A.3.2 Spezielle numerische Werte..................744 A.3.3 Boolesche Parameter....................744 A.3.4 Textparameter......................745 A.3.5 Zeichenketten......................745 A.3.6 Blockdaten........................

  • Page 15: Vorwort

    ® Vorwort R&S RTM3000 Zu Ihrer Sicherheit 1 Vorwort 1.1 Zu Ihrer Sicherheit Das R&S RTM3000 Digitales Oszilloskop wurde für Messungen an Stromkreisen ent- wickelt, die nur indirekt oder gar nicht mit dem Stromnetz verbunden sind. Es ist in keine Messkategorie eingestuft. Das Gerät ist in Verschmutzungsgrad 2 eingestuft - für den Einsatz in trockenen Innen- räumen, wo nur nichtleitende Verschmutzungen auftreten.

  • Page 16: Überblick Über Die Dokumentation

    ® Vorwort R&S RTM3000 Überblick über die Dokumentation Gefahr einer Beschädigung des Geräts durch ungeeignete Betriebsbedingungen Ein ungeeigneter Betriebsort oder Prüfaufbau kann das Gerät selbst und die ange- schlossenen Geräte beschädigen. Lesen Sie vor dem Einschalten des Geräts die Informationen zu geeigneten Betriebsbedingungen im Datenblatt. Stellen Sie insbeson- dere Folgendes sicher: ●...

  • Page 17: Handbücher Und Gerätehilfe

    ® Vorwort R&S RTM3000 Überblick über die Dokumentation 1.2.1 Handbücher und Gerätehilfe Sie finden die Handbücher auf der Produktseite unter: www.rohde-schwarz.com/manual/rtm3000 Erste Schritte (Handbuch) Enthält eine Einführung in das R&S RTM3000 und beschreibt die Inbetriebnahme des Produkts. Eine englische Version in gedruckter Form ist im Lieferumfang enthalten. Bedienhandbuch Enthält die Beschreibung aller Betriebsarten und Funktionen des Geräts.

  • Page 18: Kalibrierschein (Calibration Certificate)

    ® Vorwort R&S RTM3000 In der Dokumentation verwendete Konventionen Siehe www.rohde-schwarz.com/brochure-datasheet/rtm3000 1.2.3 Kalibrierschein (Calibration Certificate) Das Dokument ist unter https://gloris.rohde-schwarz.com/calcert verfügbar. Sie benöti- gen die ID Ihres Geräts, die Sie auf dem Etikett an der Rückseite finden. 1.2.4 Release Notes und Open-Source-Lizenztext (Open Source Acknow- ledgment) In den Release Notes werden neue Eigenschaften, Verbesserungen und bekannte Probleme der aktuellen Firmware-Version sowie die Installation der Firmware beschrie-...

  • Page 19: Hinweise Zu Screenshots

    ® Vorwort R&S RTM3000 In der Dokumentation verwendete Konventionen durch Berühren des Bildschirms aktiviert werden können, sind auch mit einer zusätz- lich angeschlossenen Maus auswählbar. Die alternative Vorgehensweise, d. h. die Ver- wendung der Tasten am Gerät oder auf der Bildschirmtastatur, wird nur beschrieben, wenn sie von den Standardbedienverfahren abweicht.

  • Page 20: Erste Schritte

    ® Erste Schritte R&S RTM3000 Inbetriebnahme 2 Erste Schritte 2.1 Inbetriebnahme 2.1.1 Gerät auspacken und prüfen 1. Überprüfen Sie das Paket auf Beschädigungen. Falls das Verpackungsmaterial Beschädigungen aufweist, informieren Sie den Spediteur, der das Gerät geliefert hat. 2. Packen Sie das Gerät und das Zubehör vorsichtig aus. 3.

  • Page 21: Gerät Starten

    ® Erste Schritte R&S RTM3000 Inbetriebnahme Das Gerät kann mithilfe eines Einbausatzes in ein 19"-Gestell eingebaut werden. Die Bestellnummer für das Einbausatz ist im Datenblatt angegeben. Die Installationsanwei- sungen sind dem Einbausatz beigefügt. Gefahr von Verletzungen bei ausgeklappten Füßen Stellfüße können einklappen, wenn sie nicht vollständig ausgeklappt sind oder das Gerät verschoben wird.
  • Page 22 ® Erste Schritte R&S RTM3000 Inbetriebnahme Die Nennbereiche sind: ● 100 V bis 240 V AC bei 50 Hz bis 60 Hz ● 1,6 A bis 0,7 A ● max. 160 W Verletzungsgefahr Schließen Sie das Gerät nur an eine Steckdose mit Massekontakt an. Verwenden Sie keinen Trennübertrager zum Anschließen des Geräts an die Wechsel- stromversorgung.

  • Page 23: Sicherung Auswechseln

    ® Erste Schritte R&S RTM3000 Inbetriebnahme Übersicht über Aktionen von Netzschalter und [Standby]-Taste Aktion Bedingung Ergebnis [Standby] Netzschalter auf I stellen. [Standby]-Taste war Gerät ist im Standby-Modus. Gelb aus, als Netzschalter auf 0 gestellt wurde. [Standby]-Taste war an, Gerät führt Systemprüfung durch Grün als Netzschalter auf 0 und bootet die Firmware.

  • Page 24: Geräteübersicht

    ® Erste Schritte R&S RTM3000 Geräteübersicht 3. Stecken Sie den Sicherungshalter wieder vorsichtig in seinen Steckplatz, bis er einrastet. 2.2 Geräteübersicht 2.2.1 Frontansicht Bild 2-1 zeigt die Frontplatte des R&S RTM3000. Die Funktionstasten sind rechts neben dem Display nach ihrer Funktion in Blöcke zusammengefasst. Bild 2-1: Frontplatte des R&S RTM3000 mit vier Eingangskanälen 1 = Display 2 = Bedienelemente für horizontale und vertikale Einstellungen...
  • Page 25 ® Erste Schritte R&S RTM3000 Geräteübersicht 2.2.1.1 Eingänge BNC-Eingänge (4 und 5) Das R&S RTM3000 hat zwei oder vier Eingangskanäle (4) zum Anschließen der Ein- gangssignale. Der externe Triggereingang (5) dient zur Steuerung der Messung durch ein externes Signal. Der Triggerpegel kann zwischen -5 V und 5 V eingestellt werden. Für Kanalanschlüsse ist der Eingangswiderstand auswählbar;...
  • Page 26 ® Erste Schritte R&S RTM3000 Geräteübersicht Gefahr von Verletzungen und Schäden am Gerät Das Gerät ist in keine Messkategorie eingestuft. Stellen Sie bei Messungen in Strom- kreisen mit transienten Überspannungen der Kategorie II, III oder IV sicher, dass sol- che Spannungen nicht den Eingang des R&S RTM3000 erreichen. Verwenden Sie daher nur Tastköpfe, die der DIN EN 61010-031 entsprechen.

  • Page 27: Seitenansicht

    ® Erste Schritte R&S RTM3000 Geräteübersicht 2.2.2 Seitenansicht Bild 2-2: Seitenansicht des R&S RTM3000 1 = Anschlüsse für Logiktastkopf (Mixed-Signal-Option R&S RTM-B1) Logiktastkopf Die Anschlüsse für Logikkanäle sind nutzbar, wenn Mixed-Signal-Option R&S RTM-B1 installiert ist. Die Option stellt Anschlüsse für zwei logische Tastköpfe mit jeweils acht digitalen Kanälen (D0 bis D7 und D8 bis D15) bereit.
  • Page 28 ® Erste Schritte R&S RTM3000 Geräteübersicht Bild 2-3: Rückseitenansicht des R&S RTM3000 1 = Aux OutAnschluss 2 = USB-Anschluss, Typ B 3 = LAN-Anschluss 4 = Anschluss für Wechselstromversorgung und Hauptnetzschalter 5 = Kensington-Schloss zum Sichern des Geräts gegen Diebstahl 6 = Ring für Schloss zum Sichern des Geräts gegen Diebstahl 7 = nicht genutzt [Aux Out] (1)
  • Page 29 ® Erste Schritte R&S RTM3000 Geräteübersicht Wechselstromversorgung: Netzanschluss und Hauptnetzschalter (4) Das Gerät unterstützt ein Weitbereichsnetzteil. Es stellt sich somit automatisch auf die anliegende Netzspannung ein. Ein Netzspannungswähler ist nicht vorhanden. Der AC-Hauptnetzschalter trennt das Gerät von der AC-Netzleitung. Bedienhandbuch 1335.9090.03 ─ 03...

  • Page 30: Grundlagen Der Bedienung

    ® Grundlagen der Bedienung R&S RTM3000 Display im Überblick 3 Grundlagen der Bedienung 3.1 Display im Überblick Auf dem Touchscreen des Geräts werden die Messkurven und Messergebnisse sowie Informationen und alle zur Steuerung des Geräts benötigten Bedienelemente ange- zeigt. Bild 3-1: Display des R&S RTM3000 mit vier Kanälen 1 = Symbolleiste 2 = Triggerquelle, wichtigste Triggerparameter (hier: Flanke für Flankentrigger), Triggerpegel 3 = Triggermodus und Abtastrate...

  • Page 31: Anwendung Auswählen

    ® Grundlagen der Bedienung R&S RTM3000 Anwendung auswählen 12 = Logikkanäle (Option R&S RTM-B1 erforderlich) 13 = Einstellungen für Waveformgenerator (Option R&S RTM-B6 erforderlich) 14 = Menütaste 3.2 Anwendung auswählen Der Dialog „Auswahl Applikationen“ (Apps Selection) ermöglicht einen schnellen Zugriff auf alle verfügbaren Anwendungen. ►...

  • Page 32: Touchscreen Verwenden

    ® Grundlagen der Bedienung R&S RTM3000 Touchscreen verwenden 3.3 Touchscreen verwenden 3.3.1 Zugriff auf Funktionen über das Hauptmenü Die Verwendung des Touchscreens des R&S RTM3000 ist so einfach wie bei einem Handy. Tippen Sie zum Öffnen des Hauptmenüs auf die „Menü“ (Menu)-Taste - das R&S-Logo in der rechten unteren Ecke des Displays.

  • Page 33: Direktzugriff Auf Funktionen

    ® Grundlagen der Bedienung R&S RTM3000 Touchscreen verwenden Bild 3-3: Ein- oder ausschalten (links) und einen Parameterwert auswählen (rechts) ► Zum Schließen des Menüs: Tippen Sie auf „Zurück“ oder außerhalb des Menüs auf das Diagramm. 3.3.2 Direktzugriff auf Funktionen Die Kompaktanzeigen in der Informationsleiste am oberen Rand des Displays, die Kanal-Kompaktanzeigen und auch die Ergebnisse am unteren Rand ermöglichen einen Direktzugriff auf die wichtigsten Einstellungen.

  • Page 34: Dateneingabe

    ® Grundlagen der Bedienung R&S RTM3000 Touchscreen verwenden Über das Kurzmenü können Sie auch das entsprechende Vollmenü öffnen. Sie können auch die Kanäle ausschalten. 3.3.3 Dateneingabe Zur Eingabe genauer numerischer Werte bietet das Gerät ein On-Screen-Nummern- feld an. Texteingabe über die On-Screen-Tastatur funktionieren entsprechend. Bild 3-5: Numerischen Wert und die Einheit eingeben 3.3.4 Bedienung durch Gesten Mit einem Finger ziehen...

  • Page 35: Tasten An Der Frontplatte

    ® Grundlagen der Bedienung R&S RTM3000 Tasten an der Frontplatte Sie können eine Cursor-Linie verschieben, indem Sie auf die Linie tippen und sie an die gewünschte Position ziehen. Mit einem Finger wischen Wischen Sie im Menü, um darin zu blättern. Zwei Finger spreizen und zusammenführen Indem Sie zwei Finger in vertikaler Richtung spreizen oder zusammenführen, können Sie die vertikale Skalierung der ausgewählten Messkurve ändern.

  • Page 36: Bedienelemente Für Analysen

    ® Grundlagen der Bedienung R&S RTM3000 Tasten an der Frontplatte [Save Load] Öffnet das Menü „Datei“ (File), in dem Sie folgende Aktionen ausführen können: ● Speicherung von Geräteeinstellungen, Messkurven, Referenzmesskurven und Screenshots ● Wiederherstellung (Laden) von Daten, die zuvor gespeichert wurden ●...
  • Page 37 ® Grundlagen der Bedienung R&S RTM3000 Tasten an der Frontplatte [Cursor] Aktiviert den Cursor mit der letzten konfigurierten Cursor-Einstellung. Beim zweiten Drücken der Taste wird das Menü „Cursor“ geöffnet. Ist das Menü geöffnet, wird durch Drücken der Taste der Cursor deaktiviert und das Menü geschlossen. [Meas] Öffnet das Menü...

  • Page 38: Werkzeugleiste Verwenden

    ® Grundlagen der Bedienung R&S RTM3000 Werkzeugleiste verwenden [Apps Selection] Öffnet den Dialog „Auswahl Applikationen“ (Apps Selection), in dem Sie die erforderli- che Anwendung oder das erforderliche Protokoll für Ihre Aufgabe auswählen können, z. B. Maskentest oder CAN-Protokoll. 3.5 Werkzeugleiste verwenden Die Werkzeugleiste am oberen Rand des Displays ermöglicht einen direkten Zugriff auf wichtige Steuerungs- und Messfunktionen.

  • Page 39: Hilfe Aufrufen

    ® Grundlagen der Bedienung R&S RTM3000 Hilfe aufrufen 3.6 Hilfe aufrufen In den meisten Menüs und Dialogen erklären Grafiken die Bedeutung der ausgewähl- ten Einstellung. Für weitere Informationen können Sie die Hilfe mit einer Funktionsbe- schreibung der ausgewählten Einstellung aufrufen. Hilfefenster öffnen 1.

  • Page 40: Grundeinstellungen

    ® Grundeinstellungen R&S RTM3000 Tastköpfe anschließen und ein Signal anzeigen 4 Grundeinstellungen In diesem Kapitel wird beschrieben, wie Tastköpfe angeschlossen und eingestellt, die horizontalen und vertikalen Einstellungen angepasst und Erfassungen gesteuert wer- den. 4.1 Tastköpfe anschließen und ein Signal anzeigen Gefahr einer Beschädigung des Geräts Stellen Sie sicher, dass das Teilerverhältnis auf dem Gerät auf den verwendeten Tast- kopf eingestellt wird.

  • Page 41: Passive Tastköpfe Abgleichen

    ® Grundeinstellungen R&S RTM3000 Passive Tastköpfe abgleichen 5. Wenn Sie mehrere Tastköpfe anschließen, wiederholen Sie die Schritte 2 bis 4 für die übrigen Kanäle. 6. Drücken Sie die Taste [Preset]. 7. Drücken Sie die Taste [Autoset]. [Preset] Setzt das Gerät in den Grundzustand zurück, ohne das Signal zu analysieren. Die letzte benutzerdefinierte Konfiguration wird gelöscht und alle Kanäle außer Kanal 1 werden deaktiviert.

  • Page 42: Vertikale Einstellung

    ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung 4.3 Vertikale Einstellung Die Bedienelemente und Parameter des vertikalen Systems passen die vertikale Ska- lierung und Position der Messkurve und die Messkurvenanzeige an.Auch die Tastkop- feinstellungen gehören zur vertikalen Einstellung. Die Kanal-Kompaktanzeigen am unteren Rand des Displays zeigen die grundlegenden vertikalen Einstellungen an: vertikale Skalierung (z.

  • Page 43: Vertical-Bedienelemente

    ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung 4.3.1 VERTICAL-Bedienelemente [Ch <n>] Es ist für jeden analogen Kanal eine Kanaltaste verfügbar. Ist der Kanal aktiv, leuchtet die Taste in der Farbe des Kanals. Welche Wirkung das Drücken der Taste hat, hängt vom Zustand des Kanals ab: ●...

  • Page 44: Kurzmenü Für Analoge Kanäle

    ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Fernsteuerbefehl: auf Seite 402 CHANnel<m>:OFFSet auf Seite 435 CALCulate:MATH<m>:POSition auf Seite 439 REFCurve<m>:VERTical:POSition [Scale] Stellt die vertikale Skalierung auf Volt pro Skalenteil (V/div) ein, um die angezeigte Amplitude der ausgewählten Messkurve zu ändern. Für analoge Messkurven wird der Skalierungswert in der Messkurven-Kompaktanzeige am unteren Rand angezeigt.

  • Page 45: Vertikale Einstellungen

    ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Wenn der Kanal nicht ausgewählt war, müssen Sie zweimal tippen: einmal zum Auswählen der Messkurve und einmal zum Öffnen des Kurzmenüs. Funktionen im Kurzmenü: ● „AC | DC“: siehe "Kopplung (Coupling)" auf Seite 47. ●...
  • Page 46 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung ► Sie können das Kanalmenü direkt öffnen, indem Sie die entsprechende Kanaltaste drücken. Wenn der Kanal aktiv, aber nicht ausgewählt war, drücken Sie zweimal: einmal zum Auswählen der Messkurve und einmal zum Öffnen des Kurzmenüs. Bild 4-2: Kanalmenü, aufgeteilt in zwei Hälften Knopf vert.
  • Page 47 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Kanal <n> (Channel <n>) Öffnet das Kanalmenü. Aktiv (State) Schaltet den ausgewählten Kanal ein oder aus. Fernsteuerbefehl: auf Seite 401 CHANnel<m>:STATe Kopplung (Coupling) Gibt die Eingangskopplung an, die den Signalpfad zwischen Eingangsanschluss und der folgenden internen Signalstufe beeinflusst. Die aktuelle Kopplung jedes Kanals wird in den Messkurven-Kompaktanzeigen unter dem Raster angezeigt.
  • Page 48 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Um Rauschen zu verringern, können Sie eine Frequenzgrenze festlegen. Höhere Fre- quenzen werden aus dem Signal entfernt. Eine begrenzte Bandbreite wird durch „B “ in der Messkurven-Kompaktanzeige angezeigt. Bei analogen Anwendungen bestimmt die höchste Signalfrequenz die erforderliche Oszilloskopbandbreite.
  • Page 49 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Fernsteuerbefehl: auf Seite 401 CHANnel<m>:SCALe Offset Die Offsetspannung wird verwendet, um ein durch das Offset beeinflusstes Signal zu korrigieren. Die vertikale Mitte des ausgewählten Kanals wird um den Offsetwert ver- schoben und das Signal innerhalb des Diagrammbereichs neu positioniert. Mit [Autoset] wird das Offset automatisch eingestellt.

  • Page 50: Tastkopfeinstellungen Für Tastköpfe Mit Bnc-Stecker

    ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung „Temperatur“ Anzeige in Temperaturfarben. Blau steht für ein seltenes Vorkommen der Abtastwerte, während weiß ein häufiges Vorkommen anzeigt. „Regenbogen“ Anzeige in Regenbogenfarben. Blau steht für ein seltenes Vorkom- men der Abtastwerte, während rot ein häufiges Vorkommen anzeigt. „Feuer“...

  • Page 51: Tastkopfeinstellungen Für Tastköpfe Mit Rohde & Schwarz-Schnittstelle

    ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Einheit (Unit) Gibt die Einheit an, die mit dem Tastkopf gemessen werden kann. ● V - für Spannungsmessungen ● A - für Strommessungen Fernsteuerbefehl: auf Seite 407 PROBe<m>:SETup:ATTenuation:UNIT TK-Abgleich (Probe Adjust) Startet den Tastkopfabgleich. Ein Assistent führt Schritt für Schritt durch den Abgleich. 4.3.5 Tastkopfeinstellungen für Tastköpfe mit Rohde &...
  • Page 52 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Bild 4-3: Tastkopfeinstellungen des R&S RT-ZS20 mit ProbeMeter-Messung Offset Wie „Offset“ im Menü „Vertikal“ (Vertical) (siehe "Offset" auf Seite 49). ® ProbeMeter Aktiviert das integrierte R&S ProbeMeter von aktiven Rohde & Schwarz-Spannungs- tastköpfen und dient zur Auswahl des Tastkopftyps. Das ProbeMeter misst DC-Span- nungen zwischen der Tastkopfspitze und Masseverbindung mit sehr großer Genauig- keit.
  • Page 53 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung „Start/Stopp“ Startet die kontinuierliche Erfassung (entspricht der Taste [Run Stop]). Die Erfassung läuft so lange, bis der Mikrotaster erneut gedrückt wird. „Einzel“ Startet eine einzelne Erfassung. „Autoset“ Startet die Autoset-Prozedur. „TK-Einstel- Öffnet das Tastkopfmenü. lung“...
  • Page 54 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Bild 4-4: Tastkopfeinstellungen des R&S RT-ZD40 mit ProbeMeter-Messung Offset Wie „Offset“ im Menü „Vertikal“ (Vertical) (siehe "Offset" auf Seite 49). ® ProbeMeter Aktiviert das integrierte R&S ProbeMeter von aktiven Rohde & Schwarz-Spannungs- tastköpfen und dient zur Auswahl des Tastkopftyps. Mit aktiven differenziellen Tastköp- fen von Rohde &...
  • Page 55 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung 4.3.5.3 Stromzangen Rohde & Schwarz bietet Stromzangen mit unterschiedlichen Ausgangsanschlüssen an: BNC oder Tastkopfanschlussbox von Rohde & Schwarz. Stromzangen R&S RT-ZCxx Die Stromzangen R&S RT-ZCxx besitzen BNC-Anschlüsse. Die Einstellungen werden Kapitel 4.3.4, "Tastkopfeinstellungen für Tastköpfe mit BNC-Stecker", auf Seite 50 beschrieben.
  • Page 56 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Entmagnetisieren (Degauss) Entmagnetisiert den Kern, falls er durch Ein-/Ausschalten der Stromversorgung oder eine überhöhte Eingangsleistung magnetisiert wurde. Führen Sie vor einer Messung immer eine Entmagnetisierung durch. Der Entmagnetisierungsvorgang dauert etwa eine Sekunde. Während der Entmagnetisierung ist eine Entmagnetisierungsmesskurve am Ausgang vorhanden.
  • Page 57 ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Bandbreiten- beschränkung (Bandwidth Limit) Aktiviert den Tiefpassfilter in der Tastkopfsteuereinheit. Sie können den Filter auch direkt auf der Steuereinheit festlegen. Die Beschränkung hängt vom Tastkopftyp ab und wird auf der Steuereinheit angezeigt. Hörbare Messbereichs- überschreitung (Audible Overrange) Aktiviert die akustische Messbereichsüberschreitungswarnung in der Tastkopfsteuer- einheit.

  • Page 58: Schwellwerteinstellungen

    ® Grundeinstellungen R&S RTM3000 Vertikale Einstellung Info Wie für aktive massebezogene Tastköpfe (siehe "Info" auf Seite 53). 4.3.6 Schwellwerteinstellungen Ein Schwellwert wird zur Digitalisierung von analogen Signalen verwendet. Ist der Sig- nalwert höher als der Schwellwert, ist der Signalzustand High (1 bzw. "true" für boole- sche Logik).

  • Page 59: Beschriftungseinstellungen

    ® Grundeinstellungen R&S RTM3000 Horizontale Einstellung Schwelle suchen (Find Threshold) Das Gerät analysiert den Kanal und stellt den Schwellwert für die Digitalisierung ein. Kann kein Pegel gefunden werden, bleibt der bestehende Wert unverändert und Sie können die Schwellwerte manuell festlegen. Fernsteuerbefehl: auf Seite 406 CHANnel<m>:THReshold:FINDlevel...
  • Page 60 ® Grundeinstellungen R&S RTM3000 Horizontale Einstellung Üblicherweise ist der Trigger der entscheidende Punkt in der Messkurvenaufzeich- nung. In vielen Szenarien soll die Messkurve einige Zeit vor oder nach dem Trigger analysiert werden. Mithilfe der folgenden Parameter können Sie das horizontale Erfas- sungsfenster auf den gewünschten Messkurvenbereich einstellen: ●...

  • Page 61: Horizontal-Bedienelemente

    ® Grundeinstellungen R&S RTM3000 Horizontale Einstellung 4.4.1 HORIZONTAL-Bedienelemente [Position] Ändert die Triggerposition, den Zeitabstand zwischen Triggerzeitpunkt und Referenz- punkt (Triggeroffset). Der Triggerzeitpunkt ist der Nullpunkt des Diagramms. Damit kann der Triggerzeitpunkt auch außerhalb des Diagramms gesetzt und das Signal für einen gewissen Zeitraum vor und nach dem Trigger analysiert werden.

  • Page 62: Direktzugriff Auf Horizontale Einstellungen

    ® Grundeinstellungen R&S RTM3000 Horizontale Einstellung Siehe auch: Kapitel 6.1, "Zoom", auf Seite 92. Fernsteuerbefehl: auf Seite 433 TIMebase:ZOOM:STATe [Horizontal] Öffnet das Menü zum Konfigurieren von horizontaler Skalierung, Position und Refe- renzpunkt. Die aktuelle Skalierung und Position werden in der oberen Informations- leiste angezeigt.

  • Page 63: Erfassungseinstellungen

    ® Grundeinstellungen R&S RTM3000 Erfassungseinstellungen Referenzpunkt (Reference Point) Definiert den Zeitreferenzpunkt im Diagramm. Er wird durch ein graues Dreieck am unteren Rand des Diagramms markiert. Der Referenzpunkt bestimmt, welcher Teil der Messkurve angezeigt wird. Standardmä- ßig wird der Referenzpunkt in der Mitte des Fensters angezeigt. Sie können ihn nach links oder rechts verschieben.

  • Page 64: Direktzugriff Auf Erfassungseinstellungen

    ® Grundeinstellungen R&S RTM3000 Erfassungseinstellungen höher die Abtastrate, desto besser die Auflösung und umso mehr Details der Mess- kurve sind sichtbar. Eine ausreichend hohe Auflösung ist wichtig für die korrekte Rekonstruktion der Mess- kurve. Bei zu wenig Abtastwerten für ein Signal kommt es zum Alias-Effekt - es wird eine falsche Messkurve angezeigt.
  • Page 65 ® Grundeinstellungen R&S RTM3000 Erfassungseinstellungen Die History wird in Kapitel 6.4.3, "History-Einstellungen", auf Seite 107 beschrieben. Speichertiefe (Record Length) Gibt die Aufzeichnungslänge an, die Anzahl der Messkurvenabtastwerte, die in einer einzigen Messkurvenaufzeichnung gespeichert sind. Jede vordefinierte Aufzeichnungslänge entspricht einer maximalen Anzahl von History- Segmenten, die im Speicher des Geräts abgelegt werden.
  • Page 66 ® Grundeinstellungen R&S RTM3000 Erfassungseinstellungen „Einzelwert“ In der Regel werden mit diesem Erfassungsmodus die meisten Sig- (Sample) nale optimal angezeigt, aber sehr kurze Störimpulse bleiben bei die- ser Methode möglicherweise unerkannt. Wenn die Abtastrate der Messkurve kleiner als die ADC-Abtastrate ist, verringert das Gerät die Anzahl der Abtastwerte: Einer von n Abtastwerten wird in einem Abtastintervall als Messkurvenpunkt auf- gezeichnet, die anderen Abtastwerte werden verworfen (Dezimie-...
  • Page 67 ® Grundeinstellungen R&S RTM3000 Erfassungseinstellungen auf Seite 416 ACQuire:PEAKdetect auf Seite 416 ACQuire:HRESolution Anzahl der Mit. (No. of Averages) Gibt die Anzahl Messkurven für die Berechnung der Mittelwertmesskurve an. Je höher die Anzahl, desto besser wird das Rauschen verringert. Drücken Sie für einen Neustart der Mittelwertberechnung die Taste [Clear Screen]. Fernsteuerbefehl: auf Seite 416 ACQuire:AVERage:COUNt...
  • Page 68 ® Grundeinstellungen R&S RTM3000 Erfassungseinstellungen Fernsteuerbefehl: auf Seite 417 ACQuire:INTerpolate Bedienhandbuch 1335.9090.03 ─ 03...

  • Page 69: Trigger

    ® Trigger R&S RTM3000 5 Trigger Triggerung bedeutet, den interessanten Teil der relevanten Messkurven zu erfassen. Durch Auswahl des richtigen Triggertyps und bei richtiger Konfiguration aller Trigger- einstellungen können verschiedene Ereignisse in Signalen erkannt werden. Ein Trigger tritt auf, wenn die Triggerbedingungen erfüllt sind. Das Gerät erfasst konti- nuierlich und behält die Abtastpunkte bei, um den Pretrigger-Teil der Messkurvenauf- zeichnung zu füllen.

  • Page 70: Trigger-Bedienelemente

    ® Trigger R&S RTM3000 Trigger-Bedienelemente 5.1 Trigger-Bedienelemente Mit den Tasten und dem Drehknopf im Trigger-Funktionsblock lässt sich der Trigger einstellen und eine Erfassung starten oder stoppen. Die grüne LED über dem [Levels]-Drehknopf leuchtet auf, wenn das Gerät triggert. [Trigger] Öffnet das Menü „Trigger“. [Source] Ändert die analoge Triggerquelle.

  • Page 71: Direktzugriff Auf Triggereinstellungen

    ® Trigger R&S RTM3000 Direktzugriff auf Triggereinstellungen [Levels] Ändern Sie mit dem Drehknopf den Triggerpegel. Drehen im Uhrzeigersinn erhöht den Triggerpegel. Durch Drücken des Knopfs wird der Pegel auf 50% der Signalamplitude eingestellt. Fernsteuerbefehl: auf Seite 421 TRIGger:A:LEVel<n>[:VALue] auf Seite 422 TRIGger:A:FINDlevel [Force Trigger] Veranlasst eine unverzügliche Einzelerfassung.

  • Page 72: Allgemeine Triggereinstellungen

    ® Trigger R&S RTM3000 Allgemeine Triggereinstellungen 1 = Triggerquelle anpassen 2 = Nummernfeld für Eingabe des Werts für Triggerpegel oder Schwelle öffnen 3 = Flanke oder Polarität anpassen 4 = Triggermodus anpassen 5 = Kontinuierliche Erfassung starten oder stoppen oder Einzelerfassung starten, wenn [Single] aktiv ist 6 = Verfügbare Einstellungen sind vom Triggertyp abhängig 5.3 Allgemeine Triggereinstellungen Allgemeine Triggereinstellungen sind unabhängig vom Triggertyp.
  • Page 73 ® Trigger R&S RTM3000 Allgemeine Triggereinstellungen „Auto“ Wenn die Triggerbedingungen nicht erfüllt sind, wiederholt das Gerät die Triggerung nach einer bestimmten Zeitspanne. Tritt ein echter Trigger auf, wird dieser vorrangig behandelt. Dieser Modus erleichtert es, die Messkurve bereits vor Festlegung des Triggers darzustellen. Die Messkurve auf dem Bildschirm ist nicht synchronisiert und nach- folgende Messkurven werden nicht am selben Punkt der Messkurve getriggert.

  • Page 74: Flankentrigger

    ® Trigger R&S RTM3000 Flankentrigger Fernsteuerbefehl: auf Seite 420 TRIGger:A:TYPE Quelle (Source) Gibt die Triggerquelle an. „C1, C2, C3, Wählen Sie einen der analogen Eingangskanäle als Triggerquelle C4“ aus. „D0 bis D15“ Wählen Sie einen der digitalen Kanäle als Triggerquelle aus, wenn MSO-Option R&S RTM-B1 installiert ist.
  • Page 75 ® Trigger R&S RTM3000 Flankentrigger Flanke (Slope).......................75 Schaltschwelle (Trigger Level), Schwellwert (Threshold)..........75 Hysterese (Hysteresis)....................76 Kopplung (Coupling)..................... 76 HF Filter (HF Reject)..................... 76 Rauschunter. (Noise Reject)..................76 Flanke (Slope) Legt die Flankenrichtung für den Trigger fest. Sie können triggern auf: ● steigende Flanke, d.

  • Page 76: Flanke-A/B-Trigger

    ® Trigger R&S RTM3000 Flanke-A/B-Trigger Hysterese (Hysteresis) Stellt einen Hysteresebereich rund um den Triggerpegel ein. Hysterese vermeidet unerwünschte Triggerereignisse, die durch Rauschschwingungen rund um den Trig- gerpegel verursacht werden. Die automatischen kleinen, mittleren und großen Hystere- sewerte hängen von der vertikalen Skalierung ab. Auf Geräten mit 1 GHz-Bandbreite können Sie die Hysterese auch auf benutzerdefinierte Werte setzen.

  • Page 77: Pulsbreitentrigger

    ® Trigger R&S RTM3000 Pulsbreitentrigger ► [Trigger] > „Trigger Typ“ (Trigger Type) = „Flanke A/B“ (Edge A/B) > „Einstellungen“ (Trigger Setup) Einstellungen (Trigger Setup) Öffnet einen Dialog zum Konfigurieren der Triggersequenz. Links wird der erste Flan- kentrigger (A) wie üblich definiert. Rechts wird ein zweiter Flankentrigger (B) mit den- selben Parametern definiert: Quelle, Pegel, Flanke und Hysterese.
  • Page 78 ® Trigger R&S RTM3000 Pulsbreitentrigger Bild 5-2: Pulsbreite ist kürzer (links) oder länger (rechts) als eine vorgegebene Dauer (auch als Glitch-Trigger bekannt) Bild 5-3: Pulsbreite liegt innerhalb oder außerhalb eines zulässigen Zeitbereichs 1 = Innerhalb: Minimale Breite < Puls < Maximale Breite 2 = Außerhalb: Puls <...
  • Page 79 ® Trigger R&S RTM3000 Pulsbreitentrigger Polarität (Polarity)......................79 Vergleich (Comparison)....................79 Referenzzeit t (Time t)....................80 Abweichung (Variation)....................80 Zeit t1 (Time t1), Zeit t2 (Time t2)..................80 Schwellwert (Threshold)....................80 Hysterese (Hysteresis)....................80 Polarität (Polarity) Gibt die Polarität des Pulses an. Sie können triggern auf: ●...
  • Page 80 ® Trigger R&S RTM3000 Pulsbreitentrigger „Breite ≠“ Triggert auf Pulse ungleich der Referenz „Referenzzeit t“ (Time t), wenn „Abweichung“ (Variation) Δt = 0 ist. (Width ≠) Ist „Abweichung“ (Variation) ≠ 0, wird bei dieser Einstellung auf Pulse ± Δ t getriggert. außerhalb eines Bereichs von t „Innerhalb“...

  • Page 81: Video-Trigger

    ® Trigger R&S RTM3000 Video-Trigger 5.7 Video-Trigger Der Video- oder TV-Trigger wird zur Analyse analoger Basisbandvideosignale verwen- det. Es kann auf Basisbandvideosignale von normal- und hochauflösenden Standards, angeschlossen an einen analogen Kanaleingang oder an den externen Triggerein- gang, getriggert werden. Das Gerät triggert auf die Synchronimpulse.
  • Page 82 ® Trigger R&S RTM3000 Video-Trigger ● „HDTV 1080p“ (p für progressives Abtastverfahren) ● „HDTV 1080i“ (i für Zeilensprungabtastung) Fernsteuerbefehl: auf Seite 425 TRIGger:A:TV:STANdard Signal Gibt die Polarität des Signals an. Es ist zu beachten, dass der Synchronimpuls die gegensätzliche Polarität hat. Wenn die Videomodulation positiv ist, sind die Synchron- impulse negativ.

  • Page 83: Mustertrigger

    ® Trigger R&S RTM3000 Mustertrigger Fernsteuerbefehl: auf Seite 426 TRIGger:A:TV:LINE 5.8 Mustertrigger Der Mustertrigger ist ein Logiktrigger. Er stellt beliebige logische Kombinationen der Eingangskanäle bereit und unterstützt Sie bei der Prüfung der Digitallogik. Darüber hinaus können Sie eine Zeitbegrenzung für das Muster festlegen. Es kann daher auch auf Busmuster von parallelen Bussen getriggert werden.
  • Page 84 ® Trigger R&S RTM3000 Mustertrigger Logikeinstellungen H | L | X, Auf alle anwenden (Set All)................84 Und | Oder (And | Or)....................84 Dauer (Duration)......................84 Wahr | Unwahr (True | False)..................84 Zeitbegrenzung......................85 H | L | X, Auf alle anwenden (Set All) Hier wird das Muster durch Auswahl des Zustands „H“...

  • Page 85: Runt-Trigger

    ® Trigger R&S RTM3000 Runt-Trigger Zeitbegrenzung Sie haben mehrere Möglichkeiten, eine Zeitbegrenzung für das Muster festzulegen. Es ist ähnlich wie bei der Einstellung einer Pulsbreite (siehe Kapitel 5.6, "Pulsbreitentrig- ger", auf Seite 77). ● „Zeitüberschreitung“ (Timeout) und „Referenzzeit t“ (Time t) Gibt eine Mindestzeit an, während der die Signale der Musterbedingung entspre- chen.
  • Page 86 ® Trigger R&S RTM3000 Runt-Trigger Polarität (Polarity)......................86 Oberer Level (Upper Level)...................86 Unterer Level (Lower Level)..................86 Hysterese (Hysteresis)....................86 Schwelle suchen......................87 Polarität (Polarity) Gibt die Polarität eines Pulses an, also die Richtung der ersten Pulsflanke. ● positiv laufender Puls; die Breite wird von den steigenden zu den fallenden Flanken definiert.

  • Page 87: Anstiegszeit-Trigger

    ® Trigger R&S RTM3000 Anstiegszeit-Trigger Fernsteuerbefehl: auf Seite 406 CHANnel<m>:THReshold:HYSTeresis Schwelle suchen Das Gerät analysiert das Signal und legt den oberen und den unteren Triggerpegel fest. Kann kein Pegel gefunden werden, bleiben die bestehenden Werte unverändert und Sie können die Schwellwerte manuell festlegen. 5.10 Anstiegszeit-Trigger Der Anstiegszeit-Trigger, auch als Anstiegsraten- oder Übergangstrigger bekannt, kann schnell oder langsam steigende oder fallende Flanken selektiv erkennen.
  • Page 88 ® Trigger R&S RTM3000 Anstiegszeit-Trigger Polarität (Polarity)......................88 Vergleich (Comparison)....................88 Anstiegszeit (Rise Time)....................88 Abweichung (Variation)....................88 Oberer Level (Upper Level)...................88 Unterer Level (Lower Level)..................89 Hysterese (Hysteresis)....................89 Schwelle suchen......................89 Polarität (Polarity) Gibt die Flanke an, die zu analysierende Übergangszeit: ● Anstiegszeit-Trigger ●...

  • Page 89: Timeout-Trigger

    ® Trigger R&S RTM3000 Timeout-Trigger Unterer Level (Lower Level) Gibt die untere Spannungsschwelle an. Wenn das Signal diese Schwelle kreuzt, wird die Anstiegsratenmessung je nach ausgewählter Flanke gestartet oder gestoppt. Der Wert entspricht dem Schwellwert des Triggerkanals. Fernsteuerbefehl: auf Seite 430 TRIGger:A:LEVel<n>:RISetime:LOWer Hysterese (Hysteresis) Hysterese des Triggerquellenkanals (siehe...
  • Page 90 ® Trigger R&S RTM3000 Timeout-Trigger Bild 5-9: Menü Zeitüberschreitung (Timeout)-Trigger Range Gibt den Bezug des Signalpegels zur Schwelle an: Stays High Der Signalpegel bleibt über dem Triggerpegel. Stays Low Der Signalpegel bleibt unter dem Triggerpegel. Stays High|Low Der Signalpegel bleibt über oder unter dem Triggerpegel. Fernsteuerbefehl: auf Seite 432 TRIGger:A:TIMeout:RANGe...

  • Page 91: Trigger Out-Signal

    ® Trigger R&S RTM3000 Trigger Out-Signal 5.12 Trigger Out-Signal Das R&S RTM3000 kann einen Puls am Anschluss Aux Out ausgeben, wenn das Gerät triggert. 1. Zur Ausgabe eines Pulses bei einem Triggerereignis müssen Sie den Anschluss Aux Out konfigurieren: Menü „Einstellungen“ (Setup) > „Aux Out“ > „Trigger Out“. Siehe auch: "Aux Out"...

  • Page 92: Messkurvenanalyse

    ® Messkurvenanalyse R&S RTM3000 Zoom 6 Messkurvenanalyse ● Zoom........................92 ● Mathematik......................94 ● Referenzmesskurven.................... 100 ● History und segmentierter Speicher(Option R&S RTM-K15)........ 105 ● Suche........................114 6.1 Zoom Der Zoom vergrößert einen Teil der Messkurve, um mehr Details anzuzeigen. Er wird auf alle aktiven analogen und digitalen Kanäle und mathematischen Messkurven angewendet.
  • Page 93 ® Messkurvenanalyse R&S RTM3000 Zoom Bild 6-1: Zoomanzeige: Zoom im unteren Fenster, normale Messkurve im oberen Fenster = Tippen, um Zoomeinstellungen zu aktivieren = Tippen, um normale Messkurveneinstellungen zu aktivieren 3 (blau) = Zoomskala und Breite des Zoombereichs 4 (rot) = Zoomposition = Abtastrate im Zoomfenster = Horizontale Skala und Position der normalen Messkurve...

  • Page 94: Zoomeinstellungen

    ® Messkurvenanalyse R&S RTM3000 Mathematik 4. Tippen Sie auf das obere Fenster, um den Fokus auf die normale Messkurve zu setzen. Jetzt gelten die Knöpfe für die normale Messkurve und Sie können Zeitskala und horizontale Position der Messkurve anpassen. 6.1.2 Zoomeinstellungen Die Zoomeinstellungen werden im Menü...

  • Page 95: Math-Messkurven Konfigurieren

    ® Messkurvenanalyse R&S RTM3000 Mathematik einer anderen mathematischen Messkurve berechnet. Es sind bis zu fünf Gleichungen definierbar. Die vollständige Konfiguration wird Formelsatz genannt und kann für eine spätere Nutzung gespeichert werden. Sie können Math-Messkurven auf dieselbe Weise wie Kanalmesskurven analysieren: Zoom verwenden, automatische und Cursor-Messungen durchführen und als Refe- renzmesskurve speichern.

  • Page 96: Einstellungen Math-Messkurve

    ® Messkurvenanalyse R&S RTM3000 Mathematik d) Wählen Sie die „Quelle(n)“ (Source(s)) aus, die Operanden der mathemati- schen Gleichung: 1 oder 2 analoge Kanäle, konstante Werte oder Math-Mess- kurven. Es sind nur Math-Messkurven mit niedrigerer Nummer verfügbar, z. B. kann M2 eine Quelle für M3, M4 und M5 sein. Für M1 sind keine Math-Mess- kurvenquellen verfügbar.
  • Page 97 ® Messkurvenanalyse R&S RTM3000 Mathematik Bild 6-2: Menü Mathematik (Mathematics) und Formelsatz-Editor (Equation Set Editor) Folgende Operationen sind verfügbar: Addition Op1 + Op2 Addiert die zwei Operanden. Subtraktion Op1 - Op2 Subtrahiert den zweiten Operand vom ersten Operand. Multiplikation Op1 * Op2 Multipliziert die zwei Operanden.
  • Page 98 ® Messkurvenanalyse R&S RTM3000 Mathematik Wurzel Wurzel (Op1) Berechnet die Wurzel des Operanden. Es ist zu beachten, dass die Wurzel einer negativen Zahl undefiniert ist und das Ergebnis begrenzt wird. Betrag |Op1| Berechnet den Betrag des Operanden. Alle negativen Werte wer- den in positive Werte invertiert.

  • Page 99: Formelsätze Speichern Und Laden

    ® Messkurvenanalyse R&S RTM3000 Mathematik Integral Berechnet das bestimmte Integral des Operanden. Die Berechnung wird in der Darstellung angezeigt. Die Integration startet bei Punkt „a“ und fügt den Bereich unter der Messkurve hinzu. Punkt „b“ gibt den aktuell berechneten Wert an. Am Ende der positiven Halbwelle erreicht die Integralfunktion ihr Maximum.

  • Page 100: Referenzmesskurven

    ® Messkurvenanalyse R&S RTM3000 Referenzmesskurven 5. Tippen Sie auf „Speichern“ (Save). 6.3 Referenzmesskurven Zum Vergleichen von Messkurven und Analysieren von Differenzen zwischen den Kur- ven können Referenzmesskurven angezeigt werden. Referenzmesskurven sind Messkurvendaten, die in internen Referenzspeichern ent- halten sind. Es sind vier Referenzmesskurven verfügbar, die angezeigt werden kön- nen: R1 bis R4.

  • Page 101: Referenzen Verwenden

    ® Messkurvenanalyse R&S RTM3000 Referenzmesskurven 6.3.1 Referenzen verwenden Referenzmesskurve erstellen und anzeigen 1. Drücken Sie zum Aktivieren der Referenzmesskurve und Öffnen des Menüs „Ref.kurven“ (References) zweimal die Taste [Ref]. 2. Referenzmesskurve aus einer aktiven Messkurve erstellen: a) Wählen Sie die „Quelle“ (Source) für die Messkurve aus. b) Wählen Sie die Ziel-„Referenz“...

  • Page 102: Einstellungen Für Referenzmesskurven

    ® Messkurvenanalyse R&S RTM3000 Referenzmesskurven Referenzmesskurve laden 1. Öffnen Sie das Menü „Ref.kurven“ (References), indem Sie auf das Menüsymbol tippen und „Ref.kurven“ (References) auswählen. 2. Wählen Sie die gewünschte „Referenz“ (Reference)-Messkurve aus. 3. Tippen Sie auf „Kurve laden“ (Load Reference). 4.
  • Page 103 ® Messkurvenanalyse R&S RTM3000 Referenzmesskurven Einstell. laden (Load Setup)..................103 Kurve speichern (Save Reference)................104 Kurvenfarbe (Waveform Color)................... 104 Beschriftung (Label)....................104 └ Bit........................104 └ Beschriftung (Label)..................104 └ Vordefiniert (Predefined Label)..............104 └ Beschr. editieren (Edit Label)................104 Quelle (Source) Gibt die Quelle für die Referenzmesskurve an. Dies kann ein beliebiger aktiver Kanal oder eine beliebige Math- oder Referenzmesskurve sein.
  • Page 104 ® Messkurvenanalyse R&S RTM3000 Referenzmesskurven Kurve speichern (Save Reference) Öffnet ein Dialogfeld zum Speichern einer Messkurve als Referenzmesskurve: „Quelle“ Wählen Sie die zu speichernde Messkurve aus. Dies kann jeder aktive analoge Kanal, eine Math- oder Referenzmesskurve oder ein (Source) Logiktastkopf sein. „Ziel“...

  • Page 105: History Und Segmentierter Speicher(Option R&S Rtm-K15)

    ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) 6.4 History und segmentierter Speicher(Option R&S RTM- K15) Mithilfe der History-Funktion und dem segmentierten Speicher können Sie auf zuvor erfasste Messkurven zugreifen und diese analysieren. Sie können beispielsweise Sig- nale, die in kurzen Bursts mit langen Leerlaufzeiten auftreten, Paketübertragungen in seriellen Bussen, Radarpulse und Laserpulse analysieren.

  • Page 106: History Aktivieren

    ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) Die History-Funktion kann auf die gespeicherten Segmente zugreifen und sie anzei- gen. Beim Starten einer neuen Erfassung wird der Speicher gelöscht und die Seg- mente werden neu geschrieben. Die History-Funktion speichert während der Erfassung folgende Daten: ●...

  • Page 107: History-Einstellungen

    ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) 6.4.3 History-Einstellungen History- und Segmentierungseinstellungen befinden sich im Menü „Verlauf“ (History).Darüber hinaus enthält das Menü „Erfassung“ (Acquisition) eine zusätzliche Einstellung: „Nx Single“. 1. Aktivieren Sie die History-Funktion. 2. Wenn Sie eine individuelle Aufzeichnungslänge oder Segmentanzahl festlegen möchten, deaktivieren Sie „Auto“.

  • Page 108: Segmenttabelle Und History-Player

    ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) Speichertiefe (Record Length) Zeigt die Aufzeichnungslänge abhängig von der Einstellung „Anzahl der Segmente“ (No. of Segments) an und legt sie fest. Die Aufzeichnungslänge ist die Anzahl der Messkurvenabtastwerte, die in einer einzigen Messkurvenaufzeichnung gespeichert sind.
  • Page 109 ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) Es können alle History-Segmente der Reihe nach oder ein einzelnes Segment ange- zeigt werden. History-Segmente anzeigen 1. Aktivieren Sie die History-Funktion. 2. Geben Sie das „Zeitformat“ an, das in der Tabelle angezeigt werden soll: absolute oder relative Zeit.
  • Page 110 ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) Der Zeitstempel kann absolut oder relativ sein: ● Absolut: Datum und Tageszeit des Triggerereignisses des angezeigten Segments. Je nach horizontaler Position kann die Messkurve bis zu 100.000 Sekunden nach dem Triggerereignis erfasst werden und damit nach dem angezeigten Zeitstempel. Das Gerät berücksichtigt diese Verzögerung automatisch;...

  • Page 111: History-Daten Exportieren

    ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) Fernsteuerbefehl: ...:HISTory:CURRent Mittelwert Berechnet den Mittelwert des aktuellen Segments und der Segmente davor und zeigt ihn an. Am neuesten Segment wird der Mittelwert aller Segmente angezeigt. Beim Player-Neustart wird die Mittelwertberechnung zurückgesetzt. Die Mittelwertberech- nung erfordert ein stabiles, getriggertes und periodisches Signal.
  • Page 112 ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) 7. Tippen Sie auf das Feld „Ziel“ (Destination), um den Zielordner auszuwählen. Der Speicherort ist immer „/USB_FRONT“; der interne Speicher ist nicht verfügbar. 8. Tippen Sie auf „Speichern“ (Save). Eine Nachricht zeigt den Fortschritt des Speichervorgangs an. 9.
  • Page 113 ® Messkurvenanalyse R&S RTM3000 History und segmentierter Speicher(Option R&S RTM-K15) Bild 6-4: Inhalt einer Segmenttabellendatei Messkurven Jedes History-Segment wird in einer separaten Datei gespeichert und alle Segmentda- teien werden in einem Ordner abgelegt, der nur die Dateien der gespeicherten Erfas- sung enthält.

  • Page 114: Suche

    ® Messkurvenanalyse R&S RTM3000 Suche Zusätzlich zu den Datendateien wird eine Indexdatei gespeichert. Die Indexdatei ent- hält Informationen zu den Dateien und Segmenten. Für jedes Segment werden der Segmentindex, Datum und Uhrzeit der Speicherung und der Datenname aufgeführt. Bild 6-7: Inhalt einer History-Indexdatei 6.5 Suche 6.5.1 Suchbedingungen und Ergebnisse Mit den Suchfunktionen des R&S RTM3000 können alle Flanken, Pulsbreiten und Spit-...
  • Page 115 ® Messkurvenanalyse R&S RTM3000 Suche Bild 6-8: Suchergebnisse und Einstellungen während der Erfassung Fernsteuerbefehle zum Abrufen von Suchergebnissen: ● auf Seite 455 SEARch:RCOunt? ● auf Seite 454 SEARch:RESult:ALL? ● auf Seite 455 SEARch:RESult<n>? ● auf Seite 454 SEARch:RESDiagram:SHOW ● auf Seite 454 SEARch:RESult:BCOunt? Suchergebnisse anzeigen Nach dem Stoppen der Erfassung können Sie die Suchergebnisse anzeigen.
  • Page 116 ® Messkurvenanalyse R&S RTM3000 Suche 3. Wählen Sie im „Suchen“ (Search)-Menü „Ereignis“ (Track event) aus. Das ausgewählte Ereignis wird zum Referenzpunkt verschoben. Wenn Sie ein anderes Ereignis auswählen, wird es an derselben Position angezeigt. Suchergebnisse speichern 1. Tippen Sie rechts oben in der Suchergebnistabelle auf das Symbol „Speichern“ (Save).

  • Page 117: Allgemeine Sucheinstellungen

    ® Messkurvenanalyse R&S RTM3000 Suche 4. Ändern Sie, falls nötig, den Dateinamen und geben Sie einen Kommentar ein. 5. Tippen Sie auf „Speichern“ (Save). Die Daten werden in einer CSV-Datei gespeichert. 6.5.2 Allgemeine Sucheinstellungen Die allgemeinen Sucheinstellungen sind unabhängig vom Suchtyp. Sie werden in die- sem Abschnitt beschrieben.
  • Page 118 ® Messkurvenanalyse R&S RTM3000 Suche „Peak“ Diese Suche findet Pulse, die einen vorgegebenen Peak-to-Peak- Wert überschreiten. Zu den Einstellungen siehe Kapitel 6.5.5, "Peaksuche", auf Seite 121. „Anst./Abf.- Diese Suche findet Flanken mit einer exakten Anstiegs- oder Abfall- zeit“ zeit, mit Anstiegs-/Abfallzeiten, die kürzer oder länger als eine vorge- gebene Zeit sind, oder mit Anstiegs-/Abfallzeiten innerhalb oder außerhalb eines angegebenen Zeitbereichs.

  • Page 119: Flankensuche

    ® Messkurvenanalyse R&S RTM3000 Suche Wählen Sie für eine Protokollsuche den konfigurierten Bus aus. Fernsteuerbefehl: auf Seite 442 SEARch:SOURce Einstellungen (Setup) Öffnet ein Menü zum Festlegen der Suchparameter für den ausgewählten Suchtyp. Ereignis (Track event) Wenn aktiviert, wird das ausgewählte Ergebnis zum Referenzpunkt verschoben. Dadurch ist das ausgewählte Ereignis immer im Diagramm sichtbar.

  • Page 120: Breitensuche

    ® Messkurvenanalyse R&S RTM3000 Suche Hysterese (Hysteresis) Gibt einen Hysterese-Bereich für den Suchpegel an, um unerwünschte Suchergeb- nisse, die durch Rauschschwingungen rund um den Pegel verursacht werden, zu ver- meiden. Tippen Sie auf „Schwelle suchen“ (Find Threshold), wenn das Gerät die Hys- terese einstellen soll.

  • Page 121: Peaksuche

    ® Messkurvenanalyse R&S RTM3000 Suche Pegel (Level) Gibt den Spannungspegel an, auf dem die Pulsbreite gemessen wird. Tippen Sie auf „Schwelle suchen“ (Find Threshold), wenn das Gerät den Pegel einstellen soll. Fernsteuerbefehl: auf Seite 443 SEARch:TRIGger:WIDTh:LEVel Hysterese (Hysteresis) Gibt einen Hysterese-Bereich für den Suchpegel an, um unerwünschte Suchergeb- nisse, die durch Rauschschwingungen rund um den Pegel verursacht werden, zu ver- meiden.

  • Page 122: Anstiegszeit-/Abfallzeit-Suche

    ® Messkurvenanalyse R&S RTM3000 Suche Polarität (Polarity) Gibt die Polarität des Pulses für die Suche nach einem Peak an. Fernsteuerbefehl: auf Seite 444 SEARch:MEASure:PEAK:POLarity Auslenkung (Magnitude) Gibt den Peak-to-Peak-Grenzwert an. Wenn das Signal diesen Grenzwert überschrei- tet, wird ein Suchereignis aufgelistet. Fernsteuerbefehl: auf Seite 445 SEARch:MEASure:LEVel:PEAK:MAGNitude...
  • Page 123 ® Messkurvenanalyse R&S RTM3000 Suche ● „Beide“ für Suche nach Anstiegs- und Abfallzeit Fernsteuerbefehl: auf Seite 445 SEARch:TRIGger:RISetime:SLOPe Oberer Pegel (Upper Level), Unterer Pegel (Lower Level) Geben die obere und die untere Spannungsschwelle an. Wenn das Signal den ersten Pegel kreuzt, wird die Anstiegs-/Abfallzeitmessung gestartet. Sie wird gestoppt, wenn das Signal den zweiten Pegel kreuzt.

  • Page 124: Runt-Einstellungen

    ® Messkurvenanalyse R&S RTM3000 Suche 6.5.7 Runt-Einstellungen Diese Suche findet Pulse mit einer Amplitude, die kleiner als normal ist. Die Amplitude kreuzt die erste Schwelle zwei Mal, ohne die zweite zu kreuzen. Zusätzlich zu den Schwellenamplituden können Sie auf dieselbe Weise wie für die Breitensuche ein Zeit- limit für den Runt definieren: Runts mit exakter Breite, kürzer oder länger als eine vor- gegebene Zeit oder Runts innerhalb oder außerhalb des zulässigen Zeitbereichs.

  • Page 125: Daten Zu Takt

    ® Messkurvenanalyse R&S RTM3000 Suche Vergleich (Comparison) Gibt die Bedingung dafür an, wie die gemessene Runt-Breite mit den vorgegebenen Grenzwerten verglichen wird. Der Vergleich funktioniert wie der Vergleich des Pulsbreitentriggers (siehe Kapitel 5.6, "Pulsbreitentrigger", auf Seite 77). Fernsteuerbefehl: auf Seite 447 SEARch:TRIGger:RUNT:RANGe Breite (Width) Gibt die Referenz-Runt-Pulsbreite an, den Nennwert für Vergleiche.
  • Page 126 ® Messkurvenanalyse R&S RTM3000 Suche Takt (Clock) Gibt den Eingangskanal des Taktsignals an. Fernsteuerbefehl: auf Seite 448 SEARch:TRIGger:DATatoclock:CSOurce Daten (Data) Gibt den Eingangskanal des Datensignals an. Fernsteuerbefehl: auf Seite 442 SEARch:SOURce Pegel (Level) Gibt die Spannungspegel für Takt- und Datensignale an. Der Schnittpunkt von Taktpe- gel und Taktflanke markiert den Startpunkt für die Setup- und Hold-Zeit.

  • Page 127: Mustersuche

    ® Messkurvenanalyse R&S RTM3000 Suche Polarität (Polarity) Gibt die Flanke des Taktsignals zur Definition des Startpunkts für die Setup- und Hold- Zeit an. „Steigend“ Es werden nur positive Taktflanken berücksichtigt. „Fallend“ Es werden nur negative Taktflanken berücksichtigt. „Beides“ Es werden die Taktflanken neben der Datenflanke berücksichtigt (ungeachtet der Taktflanke).
  • Page 128 ® Messkurvenanalyse R&S RTM3000 Suche Schwelle, Hysterese (Hysteresis) Gibt den Suchschwellenwert für jeden analogen Kanal an. Ist der Signalwert höher als der Schwellenwert, ist der Signalzustand High. Andernfalls gilt der Signalzustand als Low. Geben Sie für jeden analogen Kanal eine Hysterese an, um unerwünschte Suchergeb- nisse, die durch Rauschschwingungen des Signals verursacht werden, zu vermeiden.

  • Page 129: Fenstersuche

    ® Messkurvenanalyse R&S RTM3000 Suche „NAND“ "Not and"-Operator; mindestens einer der Kanäle hat nicht den gefor- derten Zustand. „NOR“ "Not or"-Operator; kein Kanal hat den geforderten Zustand. Fernsteuerbefehl: auf Seite 450 SEARch:TRIGger:PATTern:FUNCtion Vergleich (Comparison) Gibt die Bedingung dafür an, wie die Dauer eines stabilen Musters mit dem vorgegebe- nen Grenzwert verglichen wird.
  • Page 130 ® Messkurvenanalyse R&S RTM3000 Suche Bedingung (Condition) Gibt an, wie das Signal in Bezug zum Fenster verläuft. Zusätzlich können mit „Ver- gleich“ (Comparison) für die meisten Fensterbedingungen verschiedene Zeitbegren- zungen festgelegt werden. „Eintritt“ Das Signal kreuzt den oberen oder unteren Pegel und tritt so in das durch die beiden Pegel gebildete Fenster ein.

  • Page 131: Messungen

    ® Messungen R&S RTM3000 Schnellmessungen 7 Messungen 7.1 Schnellmessungen Bei der Schnellmessung finden mehrere automatische Messungen auf einem ausge- wählten Eingangskanal statt. Die Messungen sind nicht konfigurierbar. Die Ergebnisse werden direkt an der Messkurve oder unten in der Ergebniszeile angezeigt und konti- nuierlich aktualisiert.

  • Page 132: Automatische Messungen

    ® Messungen R&S RTM3000 Automatische Messungen Beschrif- Beschreibung Anzeige tung Frequenz Zeile Spitze-Spitze-Wert Zeile Für Math- und Referenzmesskurven ist die Schnellmessung nicht verfügbar. Alle Kanäle außer dem ausgewählten Kanal sind ausgeblendet, wenn die Schnellmessung aktiv ist. Ist sie aktiv, sind Cursor-Messungen nicht möglich, aber Sie können parallel automatische Messungen durchführen.

  • Page 133: Messergebnisse

    ® Messungen R&S RTM3000 Automatische Messungen Siehe auch Kapitel 7.2.3, "Einstellungen für automatische Messungen", auf Seite 137. 7.2.1 Messergebnisse Die Messergebnisse werden in einer Zeile unter dem Raster angezeigt. Bild 7-1: Ergebnisse von vier aktiven Messungen Wenn kein Ergebnis ermittelt werden kann, wird "?" angezeigt. Passen Sie die horizon- talen und vertikalen Einstellungen an, falls das Gerät keine Messungen durchführen kann.

  • Page 134: Messarten

    ® Messungen R&S RTM3000 Automatische Messungen 7.2.2 Messarten Das R&S RTM3000 verfügt über viele Messarten zum Messen von Zeit- und Amplitu- deneigenschaften und Zählen von Pulsen und Flanken. 7.2.2.1 Horizontale Messungen (Zeit) Messart Symbol Beschreibung Grafik/Formel Frequenz Frequenz des Signals, reziproker Wert der gemessenen f = 1 / T ersten Periode.
  • Page 135 ® Messungen R&S RTM3000 Automatische Messungen Messart Symbol Beschreibung Grafik/Formel Verzögerung Zeitdifferenz zwischen zwei Flanken derselben oder ver- schiedener Messkurven, gemessen am 50%-Pegel. in s Phase = Δt / T * 360° Phase Phasenversatz zwischen zwei Messkurven, gemessen am 50%-Pegel. in °...
  • Page 136 ® Messungen R&S RTM3000 Automatische Messungen Messart Symbol Beschreibung Grafik/Formel Mittelw. zykl. MeanCyc Mittelwert der höchstwertigen Signalperiode. in V Effektivw. zykl. RMS-Cyc Effektivwert (Root Mean Square) der Spannung der höchst- wertigen Signalperiode. in V Spitze Spitze Differenz von Maximum- und Minimumwerten. Pk-Pk Spitze + Maximumwert innerhalb der angezeigten Messkurve.

  • Page 137: Einstellungen Für Automatische Messungen

    ® Messungen R&S RTM3000 Automatische Messungen Messart Symbol Beschreibung Grafik/Formel σ-Std. Abw. Zyk σ-Cyc Standardabweichung eines einzigen Zyklus, normalerweise der ersten, höchstwertigen Signalperiode. σ Crest Faktor Crest Der Scheitelfaktor wird auch als Spitzenfaktor bezeichnet. Crest  Es ist der Maximumwert, geteilt durch den RMS-Wert der angezeigten Messkurve.
  • Page 138 ® Messungen R&S RTM3000 Automatische Messungen Im Menü für Messungen können Sie bis zu 8 parallele Messungen (auch Messplätze genannt) konfigurieren. Welche Messarten verfügbar sind, hängt vom Typ der ausge- wählten Messkurve ab. Messplatz (Meas. Place) Gibt einen der vier verfügbaren Messplätze an, der konfiguriert oder aktiviert werden soll.
  • Page 139 ® Messungen R&S RTM3000 Automatische Messungen Wenn die Messkurve nicht aktiv ist, wird sie bei der Auswahl als Messquelle automa- tisch aktiviert. Fernsteuerbefehl: auf Seite 470 MEASurement<m>:SOURce Messquelle (Measure Source), Messquelle 2 (Measure Source 2) Geben die Quellenmesskurven für Verzögerungs- und Phasenmessungen an, für die zwei Quellen erforderlich sind.

  • Page 140: Cursor-Messungen

    ® Messungen R&S RTM3000 Cursor-Messungen Gibt den unteren und oberen Referenzpegel für Anstiegs- und Abfallzeitmessungen an. Gibt außerdem den mittleren Referenzpegel für Phasen- und Verzögerungsmes- sungen an. Die Pegel werden als Prozentsätze des oberen Signalpegels definiert. Die Einstellungen sind für alle Messplätze gültig. Fernsteuerbefehl: auf Seite 478 REFLevel:RELative:MODE...
  • Page 141 ® Messungen R&S RTM3000 Cursor-Messungen Bild 7-3: Cursor-Messung mit vertikalen und horizontalen Cursorn und Setzen (Set To Trace) Ergebnisse = unter dem Raster Cursor-Linien 1, 2, 3 = nicht aktiv Cursor-Linie 4 = aktiv, kann mit dem [Navigation]-Drehknopf verschoben werden Cursor-Messungen konfigurieren 1.

  • Page 142: Cursor-Einstellungen

    ® Messungen R&S RTM3000 Cursor-Messungen 7.3.1 Cursor-Einstellungen ► Öffnen Sie das Menü „Cursor“: a) Tippen Sie auf das Symbol „Menü“ (Menu) unten rechts auf dem Bildschirm. b) Blättern Sie abwärts. Wählen Sie „Cursor“ aus. Cursor Aktiviert oder deaktiviert die Cursor-Messung. Fernsteuerbefehl: auf Seite 480 CURSor<m>:STATe...
  • Page 143 ® Messungen R&S RTM3000 Cursor-Messungen „Vertikal & Kombiniert die Cursor-Messungen „Horizontal“ und „Vertikal“. Es wer- Horiz.“ den zwei horizontale und zwei vertikale Cursor-Linien festgelegt. An den Cursor-Positionen werden die Spannungen und Zeiten gemes- sen, ebenso wie das Delta der Spannungs- und Zeitwerte. Ergebnisse: t1, t2, Δt, V1, V2, ΔV „V-Marker“...
  • Page 144 ® Messungen R&S RTM3000 Cursor-Messungen Setzen (Set To Trace) Autoset für Cursor-Linien: Die Linien werden abhängig vom ausgewählten Cursor-Typ auf typische Punkte der Messkurve gesetzt. Für eine Spannungsmessung („Horizon- tal“) werden die Linien zum Beispiel auf die obere und untere Spitze der Messkurve gesetzt.

  • Page 145: Anwendungen

    ® Anwendungen R&S RTM3000 Maskentests 8 Anwendungen Alle verfügbaren Anwendungen werden über den Dialog „Auswahl Applikationen“ (Apps Selection) bereitgestellt. ► Drücken Sie zum Auswählen einer Anwendung die Taste [Apps Selection]. Siehe auch Kapitel 3.2, "Anwendung auswählen", auf Seite 31. Folgende Anwendungen sind verfügbar: ●...

  • Page 146: Masken Verwenden

    ® Anwendungen R&S RTM3000 Maskentests Nachdem eine Maske definiert wurde, bleibt die kopierte Hüllkurve so lange im Gerät gespeichert, bis die nächste Maske definiert oder geladen wird. Wenn Sie mehrere Masken benötigen, können Sie die Maske im internen Speicher ablegen und zu einem späteren Zeitpunkt laden.
  • Page 147 ® Anwendungen R&S RTM3000 Maskentests Maske erstellen und einrichten Sie können eine Maske auf Grundlage einer Kanalmesskurve erstellen, sie dann opti- mieren, indem Sie ihre Position und Größe ändern, und sie speichern. 1. Wählen Sie die Kanalmesskurve aus, die als Grundlage für die Maske dienen soll, und passen Sie sie an.
  • Page 148 ® Anwendungen R&S RTM3000 Maskentests 6. Tippen Sie auf „Speichern“ (Save), um die Maske für eine spätere Nutzung zu speichern. Maske laden 1. Drücken Sie die Taste [Apps Selection]. 2. Tippen Sie auf „Maske“ (Mask). 3. Tippen Sie auf „Laden“ (Load). 4.

  • Page 149: Maskenfenster

    ® Anwendungen R&S RTM3000 Maskentests 6. Tippen Sie auf „Rücksetzen“, um die Ergebnisse zu löschen. 7. Tippen Sie auf „Stop“, um den Test zu beenden. 8.1.3 Maskenfenster Das Maskenfenster enthält die wichtigsten Funktionen zum Einrichten einer Maske und Durchführen des Tests. Rücksetzen Löscht alle Testergebnisse.

  • Page 150: Maskenmenü

    ® Anwendungen R&S RTM3000 Maskentests Größer, Kleiner Vergrößert oder verkleinert die Maske in x- und y-Richtung. Speichern, Laden Speichert die erstellte Maske in einer Datei oder lädt eine zuvor gespeicherte Maske. Das Dateiformat ist MSK. Fernsteuerbefehl: auf Seite 486 MASK:SAVE auf Seite 487 MASK:LOAD Verletzungen erfassen...
  • Page 151 ® Anwendungen R&S RTM3000 Maskentests Test Führt einen Maskentest für das ausgewählte Signal durch, d. h., die Signalamplituden werden mit der angegebenen Maske verglichen. Überschreitet die Amplitude die Gren- zen der Maske, wird eine Verletzung erkannt. Fernsteuerbefehl: auf Seite 489 MASK:TEST Kanal kopieren Erstellt eine Maske aus der Hüllkurve-Messkurve des ausgewählten Kanals und spei-...
  • Page 152 ® Anwendungen R&S RTM3000 Maskentests Fernsteuerbefehl: auf Seite 486 MASK:YSCale Breite X Ändert die Breite der Maske in horizontaler Richtung. Der angegebene Faktor in Ska- lenteilen wird zu den positiven x-Werten hinzugefügt und von den negativen x-Werten der Maskengrenzwerte in Bezug auf die Maskenmitte subtrahiert. Auf diese Weise wird die linke Hälfte der Maske nach links und die rechte Hälfte nach rechts gezogen.

  • Page 153: Fft-Analyse

    ® Anwendungen R&S RTM3000 FFT-Analyse „Messkurve Speichert die Messkurvendaten gemäß den Einstellungen in „Datei“ speichern“ (File) > „Kurven“ (Waveforms). Fernsteuerbefehl: auf Seite 487 MASK:ACTion:SOUNd:EVENt:MODE auf Seite 487 MASK:ACTion:STOP:EVENt:MODE auf Seite 488 MASK:ACTion:STOP:EVENt:COUNt auf Seite 487 MASK:ACTion:PULSe:EVENt:MODE auf Seite 487 MASK:ACTion:SCRSave:EVENt:MODE auf Seite 487 MASK:ACTion:WFMSave:EVENt:MODE Segmente erfassen...
  • Page 154 ® Anwendungen R&S RTM3000 FFT-Analyse 1 = FFT aktivieren 2 = Anzeige des Signals im Zeitverlauf 3 = FFT-Parameter 4 = Spektrum, Ergebnis der FFT-Analyse 5 = FFT-Kompaktanzeige mit vertikaler Skalierung (Bereich pro Skalenteil). Die Farbe kennzeichnet die Quellenmesskurve der FFT-Berechnung. Datenquelle Die FFT-Analyse wird für die Daten durchgeführt, die an einem der aktiven Eingangs- kanäle oder einer der aktiven Math- oder Referenzmesskurven erfasst werden.

  • Page 155: Fft-Analyse Durchführen

    ® Anwendungen R&S RTM3000 FFT-Analyse Vertikale Position und Größe der FFT-Messkurve Wählen Sie das Spektrumfenster aus und stellen Sie mit dem vertikalen [Scale]-Dreh- knopf und dem [Offset / Position]-Drehknopf (oberer Knopf) die Position und vertikale Skalierung ein. Fernsteuerbefehle: ● auf Seite 492 SPECtrum:FREQuency:SCALe ●...
  • Page 156 ® Anwendungen R&S RTM3000 FFT-Analyse 8.2.3.1 Kurzmenü für FFT Im Kurzmenü sind häufig verwendete Einstellungen verfügbar. Sie können den Mess- kurventyp auswählen, die gesamte Darstellbreite einstellen, das Vollmenü öffnen und die FFT-Analyse deaktivieren. ► Tippen Sie zum Öffnen des Kurzmenüs auf die FFT-Kompaktanzeige in der unte- ren Zeile des Displays.Die Kompaktanzeige ist nur verfügbar, wenn die FFT-Ana- lyse aktiv ist.
  • Page 157 ® Anwendungen R&S RTM3000 FFT-Analyse Fernsteuerbefehl: auf Seite 493 SPECtrum:FREQuency:STOP Center Gibt die Frequenz in der Mitte der angezeigten Darstellbreite an. Wenn der Fokus auf dem Frequenzfenster liegt, können Sie die Mittenfrequenz auch mit dem horizontalen [Position]-Drehknopf einstellen. Fernsteuerbefehl: auf Seite 492 SPECtrum:FREQuency:CENTer Span Die Darstellbreite wird in Hertz angegeben und definiert die Breite des angezeigten...
  • Page 158 ® Anwendungen R&S RTM3000 FFT-Analyse Quelle (Source) Gibt den Kanal an, für den die erfassten Daten mit FFT analysiert werden. Sie können einen der aktiven Eingangskanäle oder eine Math- oder Referenzmesskurve auswäh- len. Fernsteuerbefehl: auf Seite 490 SPECtrum:SOURce Fensterfunktion (FFT Window) Frequenzbereichsgewichtung (Windowing) hilft dabei, die Unstetigkeiten am Ende des gemessenen Signalintervalls zu minimieren und so den spektralen Leckeffekt zu ver- ringern und dadurch die Frequenzauflösung zu erhöhen.
  • Page 159 ® Anwendungen R&S RTM3000 FFT-Analyse „Flat Top“ Das Flat-Top-Fenster weist geringe Amplitudenmessfehler auf, hat aber eine schlechte Frequenzauflösung. Verwenden Sie dieses Fenster für genaue Einzeltonmessungen und für Messungen von Amplituden sinusförmiger Frequenzanteile. „Rechteck“ Das Rechteckfenster multipliziert alle Punkte mit eins. Das Ergebnis (Rectangle) ist eine hohe Frequenzgenauigkeit mit dünnen Spektrallinien, aber auch mit erhöhtem Rauschen.
  • Page 160 ® Anwendungen R&S RTM3000 FFT-Analyse „Spektrum“ Es wird der aktuelle Wert für jede Frequenz angezeigt. (Spectrum) „Min Hold“ Es wird der Minimumwert für jede Frequenz über alle FFTs hinweg angezeigt. Der Messkurventyp „Min Hold“ ist gut geeignet, um Signale im Rau- schen hervorzuheben oder intermittierende Signale zu unterdrücken.

  • Page 161: Spektrumanalyse Und Spektrogramm (Option R&S Rtm-K18)

    ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) 8.3 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) Die Option R&S RTM-K18 bietet zusätzliche Funktionen zur grundlegenden FFT- Berechnung: ● Spektrum-Modus ● Spektrogramm ● Peakliste und Marker Mit der Spektrumanalyseoption können Sie frequenzabhängige Ereignisse analysieren und ein Spektrogramm anzeigen, das die Änderungen des Spektrums im Zeitverlauf darstellt.

  • Page 162: Spektrum-Modus

    ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) Spektrum- Modus (Spectrum Mode) Aktiviert den Spektrum-Modus. Weitere Einzelheiten finden Sie in Kapitel 8.3.2, "Spektrum-Modus", auf Seite 162. Spektrogramm (Spectogram) Aktiviert das Spektrogramm. Weitere Einzelheiten finden Sie in Kapitel 8.3.3, "Spektrogramm", auf Seite 164.
  • Page 163 ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) Bild 8-1: FFT-Anzeige im Spektrum-Modus. Quellenmesskurve im Zeitfenster ist nicht verfügbar. 1 = Spektrum-Modus aktivieren 2 = Fenstergröße anpassen Bild 8-2: FFT-Anzeige im Spektrum-Modus, Fenstergröße angepasst. Nur Spektrum ist sichtbar. Bedienhandbuch 1335.9090.03 ─...

  • Page 164: Spektrogramm

    ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) 8.3.3 Spektrogramm Ein Spektrogramm zeigt an, wie die Spektraldichte eines Signals im Zeitverlauf variiert. Die x-Achse zeigt die Frequenz, die y-Achse zeigt die Zeit. Eine dritte Dimension, der Leistungspegel, wird durch verschiedene Farben dargestellt. So können Sie sehen, wie die Stärke des Signals für verschiedene Frequenzen im Zeitverlauf variiert.

  • Page 165: Peakliste Und Marker

    ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) Zeitcursor Wenn die Erfassung gestoppt ist, können Sie zwei Zeitcursor im Spektrogramm set- zen. Mithilfe der Zeitcursor lassen sich Unregelmäßigkeiten im Spektrogramm erken- nen. Zeit und Zeitdifferenz werden oben im Spektrogrammfenster angezeigt. Bild 8-4: Spektrogramm mit Zeitcursorn History und Spektrumanalyse Die History-Funktion ermöglicht ein Blättern in den Spektren.
  • Page 166 ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) Referenzmarker definieren und die Peakergebnisse als Deltawerte zu den Werten des Referenzmarkers abrufen. Peakliste und Marker sind mit und ohne Spektrum-Modus verfügbar. Bild 8-5: Spektrum mit markierten Peaks und Peakliste. Spektrogramm ist inaktiv, Zeitfenster ist aus- geblendet.
  • Page 167 ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) c) Wenn „R-Marker“ =„Bereich“ (Range), geben Sie die „Frequenz“ (Frequency) und „Span“ an. 8.3.4.1 Markermenü Zugriff: Menü „FFT“ > „Peakliste“ (Peak List) > „Marker“ aktivieren Quelle (Source) Gibt den Messkurventyp für die Suche nach Peaks an. Fernsteuerbefehl: auf Seite 498 SPECtrum:MARKer:SOURce...
  • Page 168 ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) Min. Level Gibt den minimalen absoluten Pegel für die Peakerkennung an. Nur Peaks, die den minimalen Pegel überschreiten, werden erkannt, in der „Peakliste“ aufgeführt und im Spektrumdiagramm markiert. Fernsteuerbefehl: auf Seite 499 SPECtrum:MARKer:SETup:MLEVel Erweiterte Peakeinstellung (Advanced Peak Setup) Aktiviert eine präzisere Peakerkennung.
  • Page 169 ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) Fernsteuerbefehl: auf Seite 499 SPECtrum:MARKer:SETup:DISTance 8.3.4.3 Einstellungen R-Marker Zugriff: Menü „FFT“ > „Peakliste“ (Peak List) > „Marker“ > „R-Marker“ aktivieren Sie können einen Referenzmarker definieren und die Peakergebnisse als Deltawerte zu den Werten des Referenzmarkers abrufen.
  • Page 170 ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) Fernsteuerbefehl: auf Seite 500 SPECtrum:MARKer:REFerence:SETup:FREQuency Span Gibt den Frequenzbereich rund um die Mittenfrequenz an, wenn „R-Marker“ = „Bereich“ ist. Fernsteuerbefehl: auf Seite 500 SPECtrum:MARKer:REFerence:SETup:SPAN Auf Bildsch. setzen (Center to Screen) Setzt die Mittenfrequenz auf die Mitte der Anzeige.

  • Page 171: Anzeigeeinstellungen Für Spektrum Und Spektrogramm

    ® Anwendungen R&S RTM3000 Spektrumanalyse und Spektrogramm (Option R&S RTM-K18) „R-Marker Freq. & Level“ Frequenz und Magnitude relativ zu den Referenzmarkerwerten. Fernsteuerbefehl: auf Seite 501 SPECtrum:MARKer:RMODe Zentriere Bildschirm auf R-Marker (Set R-Marker to Center of Screen) Setzt den Referenzmarker auf die Mitte der Anzeige. 8.3.5 Anzeigeeinstellungen für Spektrum und Spektrogramm Sie können die Farbskala des Spektrogramms und des Spektrums und die Pegelgren- zwerte des Spektrogramms ändern.

  • Page 172: Xy-Diagramm

    ® Anwendungen R&S RTM3000 XY-Diagramm „Temp.-farben“ (Temp. Color) Die Messkurve wird in den Temperaturfarben angezeigt. Blau ent- spricht den niedrigen Pegelwerten, während weiß hohe Werte anzeigt. „Monochrom“ (Monochrome) Die Messkurve wird in Monochromfarben angezeigt, die von der Farbe des ausgewählten Quellenkanals abhängig sind. Schwarz ent- spricht den niedrigen Pegelwerten, während die Kanalfarbe für hohe Werte steht.
  • Page 173 ® Anwendungen R&S RTM3000 XY-Diagramm als X-Achse. So lassen sich beispielsweise Phasenverschiebungen messen. Bei har- monischen Signalen sind die sich ergebenden XY-Diagramme Lissajous-Figuren. XY- Diagramme eignen sich auch zur Anzeige der IQ-Darstellung eines Signals. Zusammen mit dem XY-Diagramm werden die Zeitdiagramme der Quellensignale in separaten Rastern angezeigt.

  • Page 174: Digitalvoltmeter

    ® Anwendungen R&S RTM3000 Digitalvoltmeter Quelle X (Source X) Gibt die Quelle an, die in X-Richtung in einem XY-Diagramm angezeigt werden soll und die übliche Zeitbasis ersetzt. Die Quelle kann einer der analogen Kanäle sein. Fernsteuerbefehl: auf Seite 506 DISPlay:XY:XSOurce Quelle Y1 (Source Y1) Gibt das erste Signal an, das in Y-Richtung in einem XY-Diagramm angezeigt werden soll.

  • Page 175: Voltmeter Verwenden

    ® Anwendungen R&S RTM3000 Digitalvoltmeter Fernsteuerbefehle zum Lesen von Voltmeter-Ergebnissen: ● auf Seite 507 DVM<m>:RESult[:ACTual]? ● auf Seite 508 DVM<m>:RESult[:ACTual]:STATus? 8.5.1 Voltmeter verwenden Voltmeter-Messungen aktivieren ► Sie haben zwei Möglichkeiten: ● Tippen Sie auf das Symbol „Meter“ in der Werkzeugleiste. ●...

  • Page 176: Triggerzähler

    ® Anwendungen R&S RTM3000 Triggerzähler Meter (Ein/Aus) Aktiviert oder deaktiviert das Digitalvoltmeter mit der letzten Konfiguration. Eine Rück- setzung löscht die Voltmeter-Konfiguration. Fernsteuerbefehl: auf Seite 507 DVM<m>:ENABle Meter Gibt eine der vier verfügbaren Voltmeter-Messungen an. Die Konfiguration des ausge- wählten Voltmeters wird im Menü angezeigt. Quelle (Source) Gibt einen analogen Kanal als Quelle der ausgewählten Voltmeter-Messung an.
  • Page 177 ® Anwendungen R&S RTM3000 Triggerzähler Standardmäßig enthält das Ergebnisfenster die Frequenz und Periode der Trigger- quelle. 1. Tippen Sie in das Fenster, um zwischen Frequenz und Periode zu wechseln. 2. Tippen Sie zum Anzeigen der Zählerergebnisse von aktiven Messkurven auf das Quellensymbol („Trg“) und wählen Sie eine Messkurve aus.

  • Page 178: Ergebnisse Dokumentieren

    ® Ergebnisse dokumentieren R&S RTM3000 9 Ergebnisse dokumentieren Das R&S RTM3000 kann verschiedene Daten zur weiteren Nutzung, Analyse und für Berichte in Dateien speichern: ● Geräteeinstellungen: Kapitel 9.1, "Geräteeinstellungen speichern und laden", auf Seite 179 ● Messkurven: Kapitel 9.2, "Messkurvendaten speichern", auf Seite 181 ●...

  • Page 179: Geräteeinstellungen Speichern Und Laden

    ® Ergebnisse dokumentieren R&S RTM3000 Geräteeinstellungen speichern und laden Referenzmesskurven und Geräteeinstellungen, die auf dem Gerät weiterverwendet werden sollen, werden normalerweise im internen Speicher (/INT) abgelegt. Über die Import/Export-Funktion können sie aber auch extern gespeichert oder an einen ande- ren Speicherort verschoben werden. Das unterstützte Dateisystem an allen Speicherorten ist FAT.
  • Page 180 ® Ergebnisse dokumentieren R&S RTM3000 Geräteeinstellungen speichern und laden Speichern (Save) Öffnet ein Dialogfeld zum Speichern der aktuellen Geräteeinstellungen in einer Datei. Wenn Sie den Speicherort ändern möchten, wählen Sie „Ziel“ (Destination) > „Spei- cherort“ (Location) aus. Ändern Sie den Dateinamen, falls die automatische Benennung nicht passt. Die Datei erhält automatisch die Erweiterung SET.

  • Page 181: Messkurvendaten Speichern

    ® Ergebnisse dokumentieren R&S RTM3000 Messkurvendaten speichern Werks- Einst. (Factory Default) Setzt das Gerät auf die Grundeinstellungen zurück. Fernsteuerbefehl: SYSTem:PRESet 9.2 Messkurvendaten speichern Messkurvendaten werden immer auf dem USB-Stick gespeichert. Der Messkurvenex- port bietet folgende Möglichkeiten: ● Speichern einer einzelnen oder aller aktiven Messkurven ●...
  • Page 182 ® Ergebnisse dokumentieren R&S RTM3000 Messkurvendaten speichern Fernsteuerbefehl: auf Seite 522 EXPort:WAVeform:NAME Dateiname (File Name) Gibt den Namen der zu speichernden Datei an. Der Standardname ist TRACE01, gege- benenfalls mit einer höheren Nummer (abhängig von vorhandenen Dateien im Zielver- zeichnis). Fernsteuerbefehl: auf Seite 522 EXPort:WAVeform:NAME...

  • Page 183: Messkurvendateiformate

    ® Ergebnisse dokumentieren R&S RTM3000 Messkurvendaten speichern Eine Speicherung ist nicht möglich, wenn „Punkte“ (Points) auf „Erf.-Speicher“ oder „Alle Erfassungen“ eingestellt ist und die Erfassung noch läuft. Fernsteuerbefehl: auf Seite 522 EXPort:WAVeform:SAVE 9.2.2 Messkurvendateiformate Die Daten aller Messkurven werden als Wertefolge oder Wertepaare gespeichert. Wer- tepaare werden als zwei aufeinanderfolgende Einzelwerte geschrieben.
  • Page 184 ® Ergebnisse dokumentieren R&S RTM3000 Messkurvendaten speichern -2.9940E+00,-1.800E-04 -2.9940E+00,1.400E-04 Beispiel CSV3: FFT in Hz,FFT in dBm 0.000000E+00,1.03746E+01 1.525879E+02,7.49460E+00 3.051758E+02,-1.19854E+01 4.577637E+02,-1.56854E+01 Import von CSV-Dateien: Beim Import einer CSV-Datei als Referenzmesskurve von einem USB-Stick in das Gerät werden die Daten in das TRF-Format umgewandelt. Das Gerät liest den ersten und den letzten Zeitwert und berechnet die Gesamtzeit der Messkurve;...

  • Page 185: Beschriftungen

    ® Ergebnisse dokumentieren R&S RTM3000 Beschriftungen Sie können die Wortreihenfolge festlegen: FLT MSBF speichert Daten in Big-Endian- Reihenfolge - beginnend mit dem höchstwertigen Byte (MSB) und endend mit dem niedrigstwertigen Byte (LSB). FLT LSBF speichert Daten beginnend mit dem LSB und endend mit dem MSB.

  • Page 186: Screenshots

    ® Ergebnisse dokumentieren R&S RTM3000 Screenshots 1 = Beschriftungen Ein/Aus 2 = Zeichenwerkzeuge 3 = Textwerkzeug 4 = Radierer zum Löschen einzelner Linien 5 = Werkzeug zum Löschen aller Beschriftungen 3. Tippen Sie erneut auf das Symbol „Beschriftung“, um die Werkzeuge auszublen- den.
  • Page 187 ® Ergebnisse dokumentieren R&S RTM3000 Screenshots Ziel (Destination) Das Ziel /USB_FRONT ist nur aktiv, wenn ein USB-Stick an der vorderen USB-Schnitt- stelle angeschlossen ist. Tippen Sie auf das Feld und wählen Sie den Zielordner aus. Tippen Sie auf „Verz. annehmen“ (Accept Dir.), um die Auswahl zu bestätigen. Fernsteuerbefehl: auf Seite 526 MMEMory:CDIRectory...

  • Page 188: Schnellspeichern Mit Onetouch

    ® Ergebnisse dokumentieren R&S RTM3000 Schnellspeichern mit OneTouch Speichern (Save) Speichert den Screenshot in der angegebenen Datei. Der verwendete Pfad und Datei- name werden nach Abschluss der Speicherung angezeigt. Fernsteuerbefehl: auf Seite 523 HCOPy[:IMMediate] 9.5 Schnellspeichern mit OneTouch Die Taste startet eine oder mehrere zugewiesene Speicheraktionen.

  • Page 189: Export Und Import

    ® Ergebnisse dokumentieren R&S RTM3000 Export und Import 6. Tippen Sie auf „Speichern“ (Save), um die Daten jetzt zu speichern. 7. Schließen Sie den Dialog. 8. Drücken Sie jedes Mal, wenn Sie die Daten speichern möchten, die Taste 9.6 Export und Import Um Referenzmesskurven, Formelsätze und Geräteeinstellungen aus dem internen Speicher auf einen USB-Stick zu kopieren und umgekehrt, gibt es die „Importieren Exportieren“...
  • Page 190 ® Ergebnisse dokumentieren R&S RTM3000 Export und Import Import/Export-Menü für Geräteeinstellungen Import/Export-Menü für Referenzmesskurven 4. Geben Sie die Quelldatei für den Kopiervorgang an: a) Tippen Sie auf „Quelldatei“ (Source File). b) Ändern Sie, falls nötig, den Speicherort über „Speicherort“ (Location). c) Wählen Sie den Ordner aus, der die Quelldatei enthält.

  • Page 191: Allgemeine Geräteeinstellungen

    ® Allgemeine Geräteeinstellungen R&S RTM3000 Geräteeinstellungen 10 Allgemeine Geräteeinstellungen Die allgemeinen Geräteeinstellungen sind in allen Betriebsarten verfügbar. 10.1 Geräteeinstellungen ► Öffnen Sie das Menü „Einstellungen“ (Setup): a) Tippen Sie auf das „Menü“ (Menu)-Rhombussymbol rechts unten auf dem Bild- schirm. b) Blättern Sie abwärts. Wählen Sie „Einstellungen“ (Setup) aus. Geräteinformationen (Device Information) Zeigt Informationen über das Gerät an, z.
  • Page 192 ® Allgemeine Geräteeinstellungen R&S RTM3000 Geräteeinstellungen Siehe: Kapitel 4.2, "Passive Tastköpfe abgleichen", auf Seite 41. Schnittstelle (Interface) Aktiviert oder deaktiviert zusätzliche Geräteschnittstellen. Nutzen Sie diese Schnittstel- len zur Kommunikation mit dem Gerät, z. B. zum Auslesen von Daten oder Automati- sieren der Messstation.
  • Page 193 ® Allgemeine Geräteeinstellungen R&S RTM3000 Geräteeinstellungen „Aus“ (Off) Deaktiviert den AUX-Ausgang. „Trigger Out“ Ausgabe eines Pulses, wenn das Gerät triggert. „10 MHz“ Ausgabe einer 10 MHz-Referenzfrequenz. „Maskenverletzung“ (Mask Violation) Ausgabe eines Pulses bei einer Maskenverletzung. Diese Einstellung ist nur verfügbar, wenn die Anwendung „Maske“ (Mask) im Dialog „Auswahl Applikationen“...

  • Page 194: Anzeigeeinstellungen

    ® Allgemeine Geräteeinstellungen R&S RTM3000 Anzeigeeinstellungen „Ausbildung“ (Education Mode) Wenn aktiviert, sind Autoset, Schnellmessung und automatische Messung deaktiviert und nicht verfügbar. Dass der Ausbildungsmo- dus aktiv ist, wird rechts oben durch ein Doktorhutsymbol angezeigt. „Passwort setzen“ (Set Password) Sie können ein Passwort eingeben, um eine unbefugte Aktivierung oder Deaktivierung des Ausbildungsmodus zu verhindern.
  • Page 195 ® Allgemeine Geräteeinstellungen R&S RTM3000 Anzeigeeinstellungen ► Drücken Sie die Taste [Clear Screen] an der Frontplatte, um alle Messkurven und Ergebnisse aus der Anzeige zu entfernen. Nachleuchten (Persistence) Stellt den Nachleuchteffekt der Messkurve auf dem Display ein. „Aus“ Deaktiviert das Nachleuchten. „Manuell“...
  • Page 196 ® Allgemeine Geräteeinstellungen R&S RTM3000 Anzeigeeinstellungen Kurve (Waveform) ← Intensitäten (Intensities) Gibt die Helligkeit der Messkurvenlinien im Diagramm an. Geben Sie einen Prozent- satz zwischen 0 (kaum sichtbar) und 100% ein oder stellen Sie die Messkurvenhellig- keit mit dem [Navigation]-Drehknopf direkt ein. Der Standardwert ist 50%. Fernsteuerbefehl: auf Seite 535 DISPlay:INTensity:WAVeform...

  • Page 197: Rücksetzen

    ® Allgemeine Geräteeinstellungen R&S RTM3000 Rücksetzen Raster (Grid) Legt fest, wie das Raster angezeigt wird. „Linien“ (Lines) Das Raster wird in Form von horizontalen und vertikalen Linien ange- zeigt. „Fadenkreuz“ Statt eines Rasters wird ein Fadenkreuz angezeigt. (Reticle) „Aus“ (Off) Das Raster wird aus der Anzeige entfernt.

  • Page 198: Touchscreen Sperren

    ® Allgemeine Geräteeinstellungen R&S RTM3000 Selbstabgleich durchführen Werkseinstellungen wiederherstellen: 1. Drücken Sie [Save Load]. 2. Tippen Sie auf „Einstellungen“ (Setup). 3. Tippen Sie auf „Werks- Einst.“ (Factory Default). Falls ein Rücksetzen des Geräts über die Tasten und den Touchscreen nicht möglich ist, gehen Sie wie folgt vor: 1.
  • Page 199 ® Allgemeine Geräteeinstellungen R&S RTM3000 Selbstabgleich durchführen Gerät für Selbstabgleich vorbereiten Stellen Sie sicher, dass das Gerät aktiv und warmgelaufen ist, bevor Sie den Selbstab- gleich starten. Die mindestens erforderliche Warmlaufzeit ist im Datenblatt angegeben. Trennen Sie vor dem Selbstabgleich alle Tastköpfe, Kabel und sonstigen angeschlos- senen Leitungen von den Geräteeingängen.

  • Page 200: Datum, Uhrzeit Und Sprache Einstellen

    ® Allgemeine Geräteeinstellungen R&S RTM3000 Datum, Uhrzeit und Sprache einstellen 10.6 Datum, Uhrzeit und Sprache einstellen Das Gerät besitzt eine Uhr für Datum und Uhrzeit. Sie können die Uhr auf die Ortszeit einstellen und die Anzeigesprache auswählen. Unterstützte Sprachen sind im Daten- blatt aufgelistet.

  • Page 201: Optionen

    ® Allgemeine Geräteeinstellungen R&S RTM3000 Optionen 10.7 Optionen Alle Optionen werden durch Lizenzschlüssel aktiviert. Zusätzliche Installations- oder Hardwareänderungen sind nicht erforderlich. Nicht registrierte Lizenzen Nicht registrierte Lizenzen können nicht einem einzelnen Gerät zugewiesen werden. Das Gerät akzeptiert nur registrierte Lizenzen. Wenn Ihre Lizenz nicht registriert ist, müssen Sie die Lizenz mit dem Online-Tool R&S License Manager für Ihr Gerät regist- rieren.

  • Page 202: Firmware Aktualisieren

    ® Allgemeine Geräteeinstellungen R&S RTM3000 Firmware aktualisieren 6. Wenn Sie den Code in schriftlicher Form erhalten haben, tippen Sie auf „Frei- schaltcode manuell eingeben“ (Input option key manually). Geben Sie den Code ein. Wenn Sie den Code in digitaler Form als Datei erhalten haben, tippen Sie auf „Frei- schaltcode aus Datei lesen“...
  • Page 203 ® Allgemeine Geräteeinstellungen R&S RTM3000 Firmware aktualisieren Warten Sie, bis das Update beendet ist. Nach der Installation wird das Gerät auto- matisch neu gestartet. Bedienhandbuch 1335.9090.03 ─ 03...

  • Page 204: Netzwerkverbindungen Und Fernbedienung

    ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 LAN-Verbindung 11 Netzwerkverbindungen und Fernbedienung 11.1 LAN-Verbindung Das R&S RTM3000 ist mit einer Netzwerkschnittstelle ausgestattet und kann mit einem Ethernet-LAN (Local Area Network) verbunden werden. Eine LAN-Verbindung wird zur Fernsteuerung des Geräts und für den Zugriff über einen Webbrowser von einem Computer aus benötigt.
  • Page 205 ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 LAN-Verbindung Bild 11-1: Beispiel für den Ethernet-Einstellungsdialog und das Menü Beschreibung der Einstellungen IP-Modus Gibt den Internetprotokollmodus an: ● „Manuell“: Wird verwendet, wenn das Netzwerk das DHCP (Dynamic Host Configu- ration Protocol) nicht unterstützt. Die Adressen müssen manuell angegeben wer- den.
  • Page 206 ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 LAN-Verbindung Fernsteuerbefehl: auf Seite 540 SYSTem:COMMunicate:INTerface:ETHernet:IPADdress auf Seite 540 SYSTem:COMMunicate:INTerface:ETHernet:SUBNet auf Seite 540 SYSTem:COMMunicate:INTerface:ETHernet:GATeway IP-Port, VXI-11-Port Geben die IP-Portnummer (Voreinstellung = 5025) und die VXI-11-Portnummer (Vor- einstellung = 1024) an. Fernsteuerbefehl: auf Seite 541 SYSTem:COMMunicate:INTerface:ETHernet:IPPort auf Seite 541 SYSTem:COMMunicate:INTerface:ETHernet:HTTPport...

  • Page 207: Usb-Verbindung

    ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 USB-Verbindung Speichern (Save) Ruft eine DHCP-Adresse vom DHCP-Server ab oder überprüft die manuelle IP- Adresse, aktualisiert den VISA-String, prüft die Verbindung und speichert alle Einstel- lungen im Gerät. 11.2 USB-Verbindung Zusätzlich zu einer LAN-Verbindung können Sie über den USB-Anschluss an der Rückseite über USB auf das Gerät zugreifen.

  • Page 208: Usb Vcp

    ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 Fernzugriff über einen Webbrowser 11.2.2 USB VCP USB VCP kommuniziert über den virtuellen COM-Port (VCP) mit dem Messgerät. SCPI-Befehle können mit jedem beliebigen Terminalprogramm gesendet werden. Für USB VCP ist auf dem Steuercomputer ein USB-VCP-Treiber erforderlich. Wenn der Computer eine Treiberinstallation anfordert, können Sie den Treiber von der Rohde &...

  • Page 209: Übersicht Messgerät

    ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 Fernzugriff über einen Webbrowser ● Menü „Einstellungen“ (Setup) > „Schnittstelle“ (Interface) > „Ethernet“ > „Para- meter“ > „IP“. 2. Öffnen Sie auf dem Steuercomputer einen Internet-Browser. 3. Geben Sie die IP-Adresse des R&S RTM3000 in der Adresszeile ein: http//:xxx.yyy.zzz.xxx.

  • Page 210: Steuerung Mittels Scpi

    ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 Fernzugriff über einen Webbrowser Bildschirmfotos ● „Autom. neu laden“ und „Aktualisieren“ Rufen den aktuellen Bildschirminhalt vom Gerät ab. Bei „Autom. neu laden“ kön- nen Sie den Abstand zwischen den automatischen Aktualisierungen festlegen. ● „Format“ und „Farbmodus“: ●...

  • Page 211: Speichern/Laden

    ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 Fernzugriff über einen Webbrowser Wenn der übertragene Befehl fehlerhaft ist, wird im Hintergrund eine Fehlermeldung erstellt und Sie erhalten keine Antwort. Die Fehlermeldungen können über „Letzte Feh- lermeldung“ und „Alle Fehlermeldungen“ abgerufen werden. 11.3.5 Speichern/Laden Auf der Seite „Speichern/Laden“...

  • Page 212: Netzwerkeinstellungen

    ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 Fernzugriff über einen Webbrowser 4. Klicken Sie auf „Speichern“. 11.3.6 Netzwerkeinstellungen Auf der Seite „Netzwerk-Einstellungen“ können Sie die Schnittstelleneinstellungen ändern, die DHCP-Adresse deaktivieren und eine IP-Adresse eingeben, und das einfa- cher als direkt auf dem Gerät. Damit die Änderungen wirksam werden, müssen Sie sie an das Gerät „Senden“.

  • Page 213: Passwort Ändern

    ® Netzwerkverbindungen und Fernbedienung R&S RTM3000 Fernzugriff über einen Webbrowser 11.3.7 Passwort ändern Auf der Seite „Passwort ändern“ können Sie das Passwort ändern oder löschen, um den Fernzugriff auf das Gerät zu schützen. Alternativ können Sie das Passwort im Dia- log mit den Ethernet-Einstellungen des Geräts ändern.

  • Page 214: Analyse Serieller Busse

    ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse 12 Analyse serieller Busse Mit dem R&S RTM3000 und zusätzlichen Optionen können die folgenden seriellen Protokolle analysiert werden: ● SPI ohne CS (Serial Peripheral Interface mit 3 Leitungen) und SPI mit CS (Serial Peripheral Interface mit 2 Leitungen) - Option R&S RTM-K1 erforderlich Siehe Kapitel 12.2, "SPI-Bus (Option R&S...

  • Page 215: Protokoll - Allgemeine Einstellungen

    ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse Auf CAN- und LIN-Bussen kann nach Ereignissen gesucht werden. Die Suchereig- nisse sind den Triggerereignissen ähnlich. Bei der Suche werden alle zutreffenden Ereignisse in einer Erfassung gefunden, während der Trigger nur das Triggerereig- nis findet.
  • Page 216 ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse Bus Typ (Bus Type) Gibt den Bus- oder Schnittstellentyp für die Analyse an. Welche Busse verfügbar sind, hängt von den installierten Optionen ab. Fernsteuerbefehl: auf Seite 543 BUS<b>:TYPE Dekodieren (Decode) Aktiviert die Protokolldecodierung für den ausgewählten Bus. Fernsteuerbefehl: auf Seite 543 BUS<b>:STATe...

  • Page 217: Decodierungsergebnisse Anzeigen

    ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse Siehe Kapitel 12.1.5, "Label-Liste", auf Seite 220. Bus- tabelle (Bus Table) Öffnet ein Menü zur Festlegung der Bustabelleneinstellungen für die decodierten Fra- mes der Erfassung. Siehe Kapitel 12.1.3, "Bustabelle: Decodierungsergebnisse", auf Seite 218. Beschriftung (Label) Öffnet ein Menü...

  • Page 218: Bustabelle: Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse Datenformat und Bitanzeige einstellen 1. Drücken Sie die Taste [Protocol]. 2. Wählen Sie „Anzeige“ (Display Setup) aus. Anzeige (Display) Gibt das Decodierungsformat der Daten an: binär, hexadezimal, dezimal, oktal oder ASCII. Die Einstellung gilt für die Daten in den Waben der decodierten Busleitung, aber nicht für die Bustabelle.

  • Page 219: Busbeschriftungen

    ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse Der Anfang des ausgewählten Frames wird durch eine Linie und ein Rhombussym- bol markiert. Dieser Marker wird in die Mitte des Diagramms verschoben, gefolgt von den decodierten Daten. Bus- tabelle (Bus Table) Blendet eine Tabelle mit decodierten Signaldaten ein oder aus.

  • Page 220: Label-Liste

    ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse Beschriftung (Label) Blendet die Busbeschriftung ein oder aus. Die Busbeschriftung wird rechts neben der Anzeige am Bussignal und in der Bustabelle angezeigt.Der Bus und seine Beschriftung sind nur sichtbar, wenn „Dekodieren“ (Decode) aktiviert ist. Es gibt mehrere Möglichkeiten, eine Beschriftung einzugeben: ●...
  • Page 221 ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse Label-Listen sind protokollspezifisch. Sie werden in den entsprechenden Protokollkapi- teln beschrieben: ● Kapitel 12.5.6, "Label-Liste für CAN", auf Seite 262 ● Kapitel 12.6.6, "Label-Liste für LIN", auf Seite 274 12.1.5.1 Label-Listen verwenden Eine Label-Liste laden und die Labels anzeigen 1.
  • Page 222 ® Analyse serieller Busse R&S RTM3000 Grundlagen der Protokollanalyse a) „<Protokoll> Trigger“ = „Kennung“, „Kennung + Daten“, „Adresse“ oder „Adresse und Daten“. b) Tippen Sie auf „ID aus Tabelle“. c) Wählen Sie das Label aus. Die Liste enthält alle symbolischen Namen, die in der geladenen Datei definiert sind.

  • Page 223: Spi-Bus (Option R&S Rtm-K1)

    ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) Das Format des numerischen Werts wird durch ein Suffix angegeben. Folgende For- mate werden unterstützt: Format Suffix Beispiel Dezimal <leer> 106, DeviceName 106d, DeviceName Hexadezimal 6Ah, DeviceName oder Präfix: 0x6A, DeviceName Oktal 152o, DeviceName Binär...

  • Page 224: Spi-Konfiguration

    ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) Haupteigenschaften von SPI: ● Master-Slave-Kommunikation ● Keine Geräteadressierung; Der Zugriff auf den Slave erfolgt über eine Chip-Select- oder Slave-Select-Leitung. ● Kein Bestätigungsmechanismus für Empfang von Daten ● Duplexfähigkeit Die meisten SPI-Busse haben vier Leitungen, zwei Daten- und zwei Steuerleitungen: ●...
  • Page 225 ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) 5. Wählen Sie die Quellen der Signalleitungen aus, d. h. die Kanäle, mit denen die Leitungen verbunden sind. 6. Legen Sie den Schwellwert fest. Es gibt zwei Methoden: ● Tippen Sie auf „Schwelle suchen“ (Find Threshold). Das Gerät wertet das Sig- nal aus und legt den Schwellwert fest.
  • Page 226 ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) Schwellwert (Threshold), Schwelle suchen (Find Threshold)........227 Wortlänge (Word Size)....................227 Pausenzeit (Idle Time)....................227 Chip Select Gibt den Eingangskanal der Chip-Select-(CS-)Leitung an. Ist nur in der Einstellung „SPI (with CS)“ verfügbar. Wenn die MSO-Option R&S RTM-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen.

  • Page 227: Spi-Trigger

    ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) Fernsteuerbefehl: auf Seite 547 BUS<b>:SPI:MOSI:POLarity BUS<b>:SPI:DATA:POLarity auf Seite 548 BUS<b>:SPI:MISO:POLarity auf Seite 550 BUS<b>:SSPI:MOSI:POLarity BUS<b>:SSPI:DATA:POLarity auf Seite 551 BUS<b>:SSPI:MISO:POLarity Schwellwert (Threshold), Schwelle suchen (Find Threshold) Geben die Signalschwelle für den Quellenkanal an. Geben Sie einen Wert ein oder setzen Sie über „Schwelle suchen“...
  • Page 228 ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) Auf SPI-Signale triggern: 1. Drücken Sie die Taste [Protocol] im Analysis-Bereich der Frontplatte. 2. Wählen Sie den Bus aus, der für SPI konfiguriert ist. 3. Wählen Sie „Trigger“ aus. Diese Auswahl hat mehrere Auswirkungen: ●...
  • Page 229 ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) Bild 12-6: SPI-Triggereinstellungen mit einem Beispiel für ein serielles Muster = Hexadezimalwert des 1. Nibbles mit dem Binärwert 1001 $ (blau) = Hexadezimalwert des 3. Nibbles, der einige „X“-Bits enthält. Die blaue Farbe bedeutet, dass das Nummernfeld für dieses Nibble aktiv ist.

  • Page 230: Spi-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) „Serielle Bit- Erweitert den Triggereinstellungsdialog, um das Bitmuster, auf das folge“ (Serial getriggert werden soll, zu konfigurieren. Geben Sie "Bitanzahl (Num- Pattern) ber of Bits)" auf Seite 230 und "Daten (Data)" auf Seite 230 zur Defi- nition des Mustern und "Bit-Offset (Bit Offset)"...
  • Page 231 ® Analyse serieller Busse R&S RTM3000 SPI-Bus (Option R&S RTM-K1) 2. Wählen Sie im Menü „Anzeige“ (Display) die Einstellungen für die Ergebnisanzeige aus. Siehe Kapitel 12.1.2, "Decodierungsergebnisse anzeigen", auf Seite 217. 3. Aktivieren Sie im Menü „Bus- tabelle“ (Bus Table) die „Bus- tabelle“ (Bus Table). Passen Sie die Tabelleneinstellungen an.

  • Page 232: I²C (Option R&S Rtm-K1)

    ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) Fernsteuerbefehle werden in Kapitel 16.11.2.4, "SPI-Decodierungsergebnisse", auf Seite 554 beschrieben. 12.3 I²C (Option R&S RTM-K1) Inter-Integrated Circuit ist ein einfaches Protokoll mit geringer Bandbreite und Geschwindigkeit für die Kommunikation zwischen On-Board-Geräten, z. B. in LCD- und LED-Treibern, RAM, EEPROM und anderen.
  • Page 233 ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) ● R/W-Bit: Gibt an, ob die Daten an den Slave geschrieben oder vom Slave gelesen werden ● ACKnowledge-Bit: Wird vom Empfänger des vorherigen Bytes ausgegeben, wenn die Übertragung erfolgreich war Ausnahme: Beim Lesezugriff beendet der Master die Datenübertragung mit einem NACK-Bit nach dem letzten Byte.

  • Page 234: I 2 C-Konfiguration

    ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) Sie können triggern auf: ● Start- oder Stoppbedingung ● Repeated-Start-Bedingung ● Übertragungsrichtung (lesen oder schreiben) ● Bytes mit fehlendem Bestätigungsbit ● Bestimmte Slave-Adresse ● Bestimmtes Datenmuster in der Nachricht 12.3.2 I C-Konfiguration Die richtige Einstellung der Protokollparameter und des Schwellwerts ist Bedingung für die Decodierung des Signals.

  • Page 235: I 2 C-Trigger

    ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) Gibt den Quellenkanal an, mit dem die Taktleitung verbunden ist. Wenn die MSO-Option R&S RTM-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen. Fernsteuerbefehl: auf Seite 558 BUS<b>:I2C:CLOCk:SOURce Gibt den Quellenkanal an, mit dem die Datenleitung verbunden ist. Wenn die MSO-Option R&S RTM-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen.
  • Page 236 ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) ● „Start“: Anfang der Nachricht ● „Stopp“ (Stop): Ende der Nachricht ● „Neustart“ (Restart): Repeated-Start-Bedingung ● „Kein Ackn. Bit“ (No Ack (Missing Ack)): Übertragung von Datenbits wird nicht bestätigt ● „Adresse und Daten“...
  • Page 237 ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) „Stopp“ (Stop) Setzt den Trigger auf das Ende der Nachricht. Die Stoppbedingung ist eine steigende Flanke auf SDA, während SCL High ist. „Neustart“ Setzt den Trigger auf einen wiederholten Start, wenn die Startbedin- gung ohne vorherige Stoppbedingung auftritt.

  • Page 238: I 2 C-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) Byte Offset ← Datenbedingung Gibt die Anzahl Offset-Bytes an, die nach dem Ende der Adressbytes ignoriert werden. Das erste Byte von Interesse ist das erste Byte nach den Offset-Bytes. Das minimale Offset ist 0 Byte, das maximale Offset sind 4.095 Bytes. Fernsteuerbefehl: auf Seite 562 TRIGger:A:I2C:POFFset...

  • Page 239: Label-Liste Für I C

    ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) Bild 12-13: Decodiertes I2C-Signal mit Bustabelle, Triggern auf Framestart Graue eckige Klammern = Anfang und Ende des Frames Violett = Adresse Blau = Richtige Datenwörter Grün = Bestätigungsbit, ok Das Bild oben zeigt ein decodiertes I2C-Signal und die „Bus- tabelle“ (Bus Table). Tabelle 12-2: Inhalt der I C-Frametabelle Spalte...

  • Page 240: Label-Liste Für I 2 C

    ® Analyse serieller Busse R&S RTM3000 I²C (Option R&S RTM-K1) Eine I C-Label-Datei enthält drei Werte für jede Adresse: ● Adresstyp, 7 Bit oder 10 Bit lang ● Adresswert ● Symbolischer Name: Name der Adresse, der ihre Funktion im Busnetz angibt. Beispiel: PTT-Datei für I # ---------------------------------------------------------------------------- @FILE_VERSION...

  • Page 241: Uart / Rs232 (Option R&S Rtm-K2)

    ® Analyse serieller Busse R&S RTM3000 UART / RS232 (Option R&S RTM-K2) Bild 12-15: Decodiertes I2C-Signal mit angewandter Label-Liste und Zoom auf zweitem Frame 12.4 UART / RS232 (Option R&S RTM-K2) ● UART/RS232-Schnittstelle..................241 ● UART-Konfiguration....................242 ● UART-Trigger......................245 ● UART-Decodierungsergebnisse ................248 12.4.1 UART/RS232-Schnittstelle...

  • Page 242: Uart-Konfiguration

    ® Analyse serieller Busse R&S RTM3000 UART / RS232 (Option R&S RTM-K2) [Data5] [Data6] [Data7] [Data8] [Parity] Stop Start Data0 Data1 Data2 Data3 Data4 Bild 12-16: Bitfolge in einem UART-Wort (Symbol) ● Das Startbit ist eine logische 0. ● Die Stoppbits und die Ruhezeit sind immer eine logische 1. Das UART-Protokoll kennt keinen Takt für die Synchronisation.
  • Page 243 ® Analyse serieller Busse R&S RTM3000 UART / RS232 (Option R&S RTM-K2) UART-Konfigurationseinstellungen Bild 12-17: UART-Einstellungsdialog TX / RX / Quelle (TX / RX / Source)................243 Polarität (Polarity)......................243 Schwellwert (Threshold), Schwelle suchen (Find Threshold)........244 Parität (Parity)......................244 Stoppbits (Stop Bits)....................
  • Page 244 ® Analyse serieller Busse R&S RTM3000 UART / RS232 (Option R&S RTM-K2) Schwellwert (Threshold), Schwelle suchen (Find Threshold) Geben die Signalschwelle für den Quellenkanal an. Geben Sie einen Wert ein oder setzen Sie über „Schwelle suchen“ (Find Threshold) den Schwellwert auf den mittleren Referenzpegel der gemessenen Amplitude.

  • Page 245: Uart-Trigger

    ® Analyse serieller Busse R&S RTM3000 UART / RS232 (Option R&S RTM-K2) Pausenzeit (Idle Time) Gibt die minimale Zeit zwischen zwei Datenframes (Paketen) an, d. h. zwischen dem letzten Stoppbit und dem Startbit des nächsten Frames. Fernsteuerbefehl: auf Seite 571 BUS<b>:UART:BITime 12.4.3 UART-Trigger Stellen Sie vor der Einstellung des Triggers sicher, dass der Bus richtig konfiguriert ist.
  • Page 246 ® Analyse serieller Busse R&S RTM3000 UART / RS232 (Option R&S RTM-K2) UART-Triggereinstellungen Bild 12-18: UART-Triggereinstellungen mit einem Beispiel für ein serielles Muster = Hexadezimalwert des 1. Symbols mit dem Binärwert 01010101 = Hexadezimalwert des 2. Symbols mit dem Binärwert 11100110 E (blau) = Ausgewähltes Nibble im 2.
  • Page 247 ® Analyse serieller Busse R&S RTM3000 UART / RS232 (Option R&S RTM-K2) „Paritätsfehler“ Triggert auf einen Paritätsfehler, der auf einen Übertragungsfehler (Parity Error) hinweist. Triggert auf ein Datenmuster an einer angegebenen Position. „Muster“ (Pat- tern) Die Mustereinstellung besteht aus dem "Symbol Offset"...

  • Page 248: Uart-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 UART / RS232 (Option R&S RTM-K2) 12.4.4 UART-Decodierungsergebnisse Sobald die Konfiguration des seriellen Busses abgeschlossen ist, kann das Signal decodiert werden: 1. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode). 2. Wählen Sie im Menü „Anzeige“ (Display) die Einstellungen für die Ergebnisanzeige aus.

  • Page 249: Can (Option R&S Rtm-K3)

    ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) Tabelle 12-3: Inhalt der UART-Frametabelle Spalte Beschreibung Startzeit Zeit des Framestarts in Bezug zum Triggerzeitpunkt Daten Hexadezimale Werte der Datenwörter Zustand Gesamtzustand des Frames Fernsteuerbefehle werden in Kapitel 16.11.4.3, "UART-Decodierungsergebnisse", auf Seite 574 beschrieben.
  • Page 250 ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) bevor er versucht, eine Nachricht zu senden. Kollisionen werden durch eine bitweise Arbitrierung, die nicht destruktiv ist, aufgelöst. Jede Nachricht hat eine Priorität, die sich aus dem Identifier-Wert ergibt - je niedriger der Wert, desto höher die Priorität.

  • Page 251: Can-Konfiguration

    ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) ● IDE: Identifier-Erweiterungsbit. Erleichtert die Unterscheidung zwischen Basisf- rame und erweitertem Datenframe. Es ist dominant für Datenframes und rezessiv für Remote-Frames. ● r0/r1: Reservierte Bits für mögliche spätere Nutzung. ● DLC: Datenlängencode.
  • Page 252 ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) CAN-Konfigurationseinstellungen Quelle (Source)......................252 Schwellwert (Threshold), Schwelle suchen (Find Threshold)........252 Messart (Type)......................252 Bitrate (Bit Rate)......................253 Abtastpunkt (Sample Point)..................253 Quelle (Source) Gibt die Quelle der Datenleitung an. Es sind alle Kanalmesskurven verwendbar. Wenn die MSO-Option R&S RTM-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen.

  • Page 253: Can-Trigger

    ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) Bitrate (Bit Rate) Gibt die Anzahl der gesendeten Bits pro Sekunde an. Die maximale Bitrate für High Speed CAN ist 1 Mbit/s. Die Bitrate ist für einen angegebenen CAN-Bus festgelegt und nicht änderbar.
  • Page 254 ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) 4. Wählen Sie unter „CAN Trigger“ den gewünschten Triggertyp aus: ● „Frame-Start“ (Start of Frame): Erste Flanke des Synchronisierbits ● „Frame-Ende“ (End of Frame): Framenummer in einem Datenstrom ● „Frame“: Fehler-, Überlast-, Daten- oder Remote-Frame ●...
  • Page 255 ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) „Identifier“ Triggert auf einen bestimmten Nachrichten-Identifier oder Identifier- Bereich. Wenn in der Buskonfiguration eine Label-Liste mit Knotennamen geladen und angewendet wurde, können Sie einfach die „ID aus Tabelle“ auswählen, statt den numerischen Identifier einzugeben. Siehe "Identifier-Bedingung"...
  • Page 256 ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) Stopfbit (Stuff Bit) ← Fehler (Error) Die folgenden Framesegmente werden mit dem Bit-Stuffing-Verfahren codiert: ● Start-of-Frame ● Arbitrierungsfeld ● Steuerfeld ● Datenfeld ● CRC-Sequenz Der Sender fügt automatisch ein komplementäres Bit in den Bitstrom ein, wenn er fünf aufeinanderfolgende Bits mit identischem Wert im zu sendenden Bitstrom erkennt.

  • Page 257: Can-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) Bin-/Hex-Muster ← Identifier-Bedingung Gibt das Identifier- oder Datenmuster im binären und hexadezimalen Format an. Sie können ein einzelnes binäres Bit oder hexadezimales Nibble (Halbbyte) angeben, indem Sie darauf tippen und es über das On-Screen-Nummernfeld eingeben. „Bin“...
  • Page 258 ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) 3. Aktivieren Sie im Menü „Bus- tabelle“ (Bus Table) die „Bus- tabelle“ (Bus Table). Passen Sie die Tabelleneinstellungen an. Siehe auch Kapitel 12.1.3, "Bustabelle: Decodierungsergebnisse", auf Seite 218. Das Gerät erfasst und decodiert das Signal gemäß der Protokolldefinition und den Konfigurationseinstellungen.

  • Page 259: Suche In Decodierten Can-Daten

    ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) Spalte Beschreibung Hexadezimaler Wert des Cyclic Redundance Check (Prüfsumme) Zustand Gesamtzustand des Frames. Fernsteuerbefehle werden in Kapitel 16.11.5.3, "CAN-Decodierungsergebnisse", auf Seite 584 beschrieben. 12.5.5 Suche in decodierten CAN-Daten Mit der Suchfunktion können Sie dieselben Ereignisse in den decodierten Daten fin- den, auf die Sie auch triggern können.
  • Page 260 ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) 5. Wählen Sie die „Quelle“ (Source) aus: den Bus, der für das CAN-Protokoll konfigu- riert ist. 6. Wählen Sie das „Ereignis“ (Event) aus, nach dem gesucht werden soll. 7. Geben Sie zusätzliche Einstellungen ein (abhängig vom Ereignis). CAN-Sucheinstellungen Bild 12-25: Einstellungen für Suche auf CAN-Bus nach fehlerhaften Frames mit Identifier 567 (hex) Ereignis (Event)
  • Page 261 ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) Die Einstellung ist nur verfügbar, wenn „Ereignis“ (Event) = „Fehler“ (Error) oder „Id & Fehler“ ausgewählt ist. Fernsteuerbefehl: auf Seite 592 SEARch:PROTocol:CAN:ACKerror auf Seite 592 SEARch:PROTocol:CAN:BITSterror auf Seite 592 SEARch:PROTocol:CAN:CRCerror auf Seite 592 SEARch:PROTocol:CAN:FORMerror Frame Typ (Frame Type)

  • Page 262: Label-Liste Für Can

    ® Analyse serieller Busse R&S RTM3000 CAN (Option R&S RTM-K3) 12.5.6 Label-Liste für CAN Allgemeine Informationen zu Label-Listen und zur Triggerung auf symbolische IDs fin- den Sie in Kapitel 12.1.5, "Label-Liste", auf Seite 220. Dateien mit Label-Listen sind protokollspezifisch. Eine PTT-Label-Datei für CAN-Proto- kolle enthält drei Werte für jeden Identifier: ●...

  • Page 263: Lin (Option R&S Rtm-K3)

    ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) Bild 12-26: Label-Liste für CAN Bild 12-27: Decodiertes CAN-Signal mit Bustabelle und angewendeter Label-Liste 12.6 LIN (Option R&S RTM-K3) LIN (Local Interconnect Network) ist ein einfaches, kostengünstiges Bussystem, das in Automotive-Netzwerkarchitekturen verwendet wird.

  • Page 264: Das Lin-Protokoll

    ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) soren und Aktoren mit geringen Anforderungen an die Bandbreite. Eine typische Anwendung in einem Fahrzeug ist die Steuerung von Türen, Fenstern, Klappspiegeln und Scheibenwischern. ● LIN-Protokoll....................264 ● LIN-Konfiguration....................265 ●...

  • Page 265: Lin-Konfiguration

    ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) Bild 12-28: Aufbau eines Bytefelds Datenbytes werden im LSB-zuerst-Verfahren übertragen. Das Identifier-Byte besteht aus sechs Bits für den Frame-Identifier und zwei Paritäts- bits. Diese Kombination ist als geschützter Identifier bekannt. Trigger Das R&S RTM3000 kann auf verschiedene Teile von LIN-Frames triggern.
  • Page 266 ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) 8. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode). LIN-Konfigurationseinstellungen Bild 12-29: LIN-Einstellungsdialog Quelle (Source)......................266 Ruhezeit (Idle)......................266 Schwellwert (Threshold), Schwelle suchen (Find Threshold)........266 Version........................267 Bitrate (Bit Rate)......................267 Quelle (Source) Gibt die Quelle der Datenleitung an.

  • Page 267: Lin-Trigger

    ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) Version Gibt die Version des LIN-Standards an, der im Messobjekt verwendet wird. Die Einstel- lung gibt hauptsächlich die bei der Decodierung verwendete Prüfsummenversion an. Die gängigste Version ist LIN 2.x. Handelt es sich um gemischte Netzwerke oder ist der Standard unbekannt, setzen Sie den LIN-Standard auf „Beliebig“.
  • Page 268 ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) LIN-Triggereinstellungen Bild 12-30: Triggereinstellungen für Triggerung auf Adress- und Datenmuster o (blau) = Ausgewähltes Bit im 2. Byte des Datenmusters, wobei die blaue Farbe bedeutet, dass das Num- mernfeld für dieses Bit aktiv ist Trigger........................
  • Page 269 ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) „Adresse und Triggert auf eine Kombination aus Adress- und Datenbedingung. Das Daten“ (Identi- Gerät triggert am Ende des letzten Bytes des angegebenen Daten- fier and Data) musters. Ein Beispiel wird in Bild 12-30 gezeigt.
  • Page 270 ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) Vergleich (Compare) ← Identifier-Bedingung Gibt die Identifier-Vergleichsbedingung an: Enthält das Identifier-Muster mindestens ein X (Ignorieren), kann auf Werte gleich oder ungleich dem angegebenen Wert getrig- gert werden. Enthält das Muster nur 0 und 1, kann auch auf einen Bereich größer oder kleiner als der angegebene Wert getriggert werden.

  • Page 271: Lin-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) 12.6.4 LIN-Decodierungsergebnisse Sobald die Konfiguration des seriellen Busses abgeschlossen ist, kann das Signal decodiert werden: 1. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode). 2. Wählen Sie im Menü „Anzeige“ (Display) die Einstellungen für die Ergebnisanzeige aus.

  • Page 272: Suche In Decodierten Lin-Daten

    ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) Spalte Beschreibung Länge Anzahl der Datenbytes Daten Hexadezimale Werte der Datenbytes Chks Prüfsummenwert Zustand Gesamtzustand des Frames. Fernsteuerbefehle werden in Kapitel 16.11.6.3, "LIN-Decodierungsergebnisse", auf Seite 598 beschrieben. 12.6.5 Suche in decodierten LIN-Daten Mit der Suchfunktion können Sie dieselben Ereignisse in den decodierten Daten fin- den, auf die Sie auch triggern können.
  • Page 273 ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) 4. Wählen Sie den „Suchtyp“ (Search Type) = „Protokoll“ aus. 5. Wählen Sie die „Quelle“ (Source) aus: den Bus, der für das LIN-Protokoll konfigu- riert ist. 6. Wählen Sie das „Ereignis“ (Event) aus, nach dem gesucht werden soll. 7.

  • Page 274: Label-Liste Für Lin

    ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) Die Einstellung ist nur verfügbar, wenn „Ereignis“ (Event) = „Fehler“ (Error) oder „Id & Fehler“ ausgewählt ist. Fernsteuerbefehl: auf Seite 605 SEARch:PROTocol:LIN:CHKSerror auf Seite 605 SEARch:PROTocol:LIN:IPERror auf Seite 605 SEARch:PROTocol:LIN:SYERror Identifier-Bedingung Einstellungen zur Definition des Identifier-Musters, wenn „Ereignis“...
  • Page 275 ® Analyse serieller Busse R&S RTM3000 LIN (Option R&S RTM-K3) Eine LIN-Label-Datei enthält zwei Werte für jeden Identifier: ● Identifier-Wert ● Symbolischer Name für den Identifier Beispiel einer PTT-Datei für LIN # ---------------------------------------------------------------------------- @FILE_VERSION = 1.0 @PROTOCOL_NAME = lin # ---------------------------------------------------------------------------- # Labels for LIN protocol Column order: Identifier, Label # ----------------------------------------------------------------------------...

  • Page 276: Audiosignale (Option R&S Rtm-K5)

    ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) Bild 12-35: Decodiertes LIN-Signal mit Frametabelle und angewendeter Label-Liste Grau = Synchronisations-Break, Synchronisationsbyte, richtige Prüfsumme Gelb = Identifier Grün = Paritätsbits Blau = Datenwörter (UART-Wörter) 12.7 Audiosignale (Option R&S RTM-K5) Das R&S RTM3000 kann Signale mehrerer Standards und De-facto-Industriestan- dards analysieren: Audioformat des Standards I²S (Inter-IC Sound), linksbündige und rechtsbündige Datenformate und Audioformat des Zeitmultiplexverfahrens TDM (Time...
  • Page 277 ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) Bei mit PCM (Puls-Code-Modulation) modulierten Signalen (I²S-Standard, links- und rechtsbündige Datenformate) weist der Pegel des WS-Signals die Datenwörter den linken und rechten Kanälen zu. TDM nutzt Framesynchronisationspulse auf der WS-Leitung, um den Anfang eines Frames zu erkennen.

  • Page 278: Audiokonfiguration

    ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) 12.7.1.4 Das TDM-Audioformat (Time Division Multiplexed) ist nicht standardisiert und bietet hohe Flexibilität bei der Übertragung von mehr als zwei Audiodatenkanälen auf einer einzigen Leitung. Auf der Word-Select-Leitung wird anhand von Framesynchronisati- onspulsen der Anfang eines Frames erkannt.
  • Page 279 ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) Audiokonfigurationseinstellungen Bild 12-36: Audioeinstellungsdialog Quelle (Source) Gibt die Audioleitung an, die Sie im Menü konfigurieren möchten. Word Select Gibt die Quelle der Word-Select-Leitung an. Wenn die MSO-Option R&S RTM-B1 installiert ist, können Sie Logikkanäle als Quelle nutzen.
  • Page 280 ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) Schwellwert (Threshold), Schwelle suchen (Find Threshold) Geben die Signalschwelle für den Quellenkanal an. Geben Sie einen Wert ein oder setzen Sie über „Schwelle suchen“ (Find Threshold) den Schwellwert auf den mittleren Referenzpegel der gemessenen Amplitude.

  • Page 281: Einstellung Von Audiovarianten

    ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) „I2S Standard“ Audioformat des Inter-IC Sound-Standards. Das erste Byte des Audi- oworts wird um eine einzige Taktperiode ab der Anstiegsflanke des Word-Select-Pulses verzögert. „Linksbündig“ Das linksbündige Datenformat ist dem I²S-Standard ähnlich. Das erste Byte des Audioworts wird mit der Anstiegsflanke des Word- Select-Pulses abgeglichen.
  • Page 282 ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) Bild 12-38: Audioeinstellungsmenü - TDM-Variante Erster Kanal (First Channel) Gibt an, ob der linke oder der rechte Kanal der erste Kanal im Frame ist. Die Einstellung ist für Audiosignale des I²S-Standards sowie links- und rechtsbündige Audiosignale verfügbar.

  • Page 283: Audiotrigger

    ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) Kanaloffset (Channel Offset) Gibt die Anzahl Bits zwischen dem Kanalstart und dem Start des Audioworts an. Die Einstellung ist für das linksbündige Datenformat und TDM-Audiosignale verfügbar. Bei TDM sind mögliche Werte von der Kanallänge und der Wortlänge abhängig. Das maximale Offset beträgt Kanallänge - Wortlänge.
  • Page 284 ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) 5. Stellen Sie die übrigen Triggerparameter den Signaleigenschaften entsprechend ein. Welche Einstellungen verfügbar sind, hängt vom ausgewählten Triggertyp ab. Alle Einstellungen werden unten beschrieben. Audiotriggereinstellungen Kanal (Channel) Gibt den Audiokanal an, auf dem das Gerät nach der angegebenen Datenbedingung sucht.

  • Page 285: Audiodecodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 Audiosignale (Option R&S RTM-K5) Fernsteuerbefehl: auf Seite 614 TRIGger:A:I2S:CHANnel:LEFT:DMAX auf Seite 614 TRIGger:A:I2S:CHANnel:LEFT:DMIN auf Seite 614 TRIGger:A:I2S:CHANnel:RIGHt:DMAX auf Seite 614 TRIGger:A:I2S:CHANnel:RIGHt:DMIN auf Seite 615 TRIGger:A:I2S:CHANnel:TDM<n>:DMAX auf Seite 615 TRIGger:A:I2S:CHANnel:TDM<n>:DMIN Verknüpf. (Combination) Gibt die logische Kombination für die Triggerung auf Datenwörter in verschiedenen Kanälen an.

  • Page 286: Mil-Std-1553 (Option R&S Rtm-K6)

    ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) Das Gerät erfasst und decodiert das Signal gemäß der Protokolldefinition und den Konfigurationseinstellungen. Die Farbcodierung der verschiedenen Protokollabschnitte und Fehler erleichtert die Interpretation der visuellen Anzeige. Je nach horizontaler Skala werden die Decodie- rungsinformationen verdichtet oder gedehnt.
  • Page 287 ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) High für eine logische 0 übertragen wird. Es gibt drei Arten von Wörtern: Kommando, Daten und Status. Kommando-Wort Bild 12-39: Aufbau eines Kommando-Worts Das Format eines Kommando-Worts besteht aus folgenden Teilen (siehe Bild 12-39): ●...
  • Page 288 ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) Status-Wort Bild 12-41: Aufbau eines Status-Worts Das Format eines Status-Worts besteht aus folgenden Teilen (siehe Bild 12-41): ● Sync: eine ungültige Manchester-Kurve. ● Remote Terminal-(RT-)Adresse: die eindeutige Adresse des zugehörigen RT. ●...

  • Page 289: Mil-Std-1553-Konfiguration

    ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) 12.8.2 MIL-STD-1553-Konfiguration Die richtige Einstellung der Protokollparameter und des Schwellwerts ist Bedingung für die Decodierung des Signals. MIL-STD-1553-Signal einstellen und decodieren 1. Drücken Sie die Taste [Protocol] im Analysis-Bereich der Frontplatte. 2.
  • Page 290 ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) Fernsteuerbefehl: auf Seite 621 BUS<b>:MILStd:SOURce Polarität (Polarity) Gibt die Polarität des Busses an. Fernsteuerbefehl: auf Seite 621 BUS<b>:MILStd:POLarity Schwellwert (Threshold), Schwelle suchen (Find Threshold) Geben die Signalschwelle für den Quellenkanal an. Geben Sie einen Wert ein oder setzen Sie über „Schwelle suchen“...

  • Page 291: Mil-Std-1553-Trigger

    ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) 12.8.3 MIL-STD-1553-Trigger Stellen Sie vor der Einstellung des Triggers sicher, dass der Bus richtig konfiguriert ist. Siehe Kapitel 12.8.2, "MIL-STD-1553-Konfiguration", auf Seite 289. Auf MIL-STD-1553-Signale triggern: 1. Drücken Sie die Taste [Protocol] im Analysis-Bereich der Frontplatte. 2.
  • Page 292 ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) Fernsteuerbefehl: auf Seite 628 TRIGger:A:MILStd:SYNC Wort (Word) Gibt den Worttyp an, auf den getriggert werden soll. Der ausgewählte Worttyp wird im Softkeynamen angezeigt. Fernsteuerbefehl: auf Seite 629 TRIGger:A:MILStd:WORD Fehler (Error) Triggert auf eine beliebige Kombination aus Protokollfehlern.
  • Page 293 ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) RT Adresse (RT Address) ← Kommando (Command) Öffnet ein Untermenü zur Angabe der RT-Adresse. Vergleich (Compare) ← RT Adresse (RT Address) ← Kommando (Command) Gibt die Bedingung für den Vergleich des decodierten Werts mit dem definierten Bereich an.
  • Page 294 ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) Wortanzahl (Word Count) ← Kommando (Command) Gibt die Wortanzahl an. Vergleich (Compare) ← Wortanzahl (Word Count) ← Kommando (Command) Gibt die Bedingung für den Vergleich des decodierten Werts mit dem definierten Bereich an.
  • Page 295 ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) Zustand (State) ← Status Schaltet den Logikzustand des ausgewählten Bits um: 0 (Low), 1 (High) oder X (Igno- rieren). Kommando und Daten (Cmd. and data) Triggert auf ein angegebenes Kommando und Daten. Übertragung (Transmission) ←...

  • Page 296: Mil-Std-1553-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 MIL-STD-1553 (Option R&S RTM-K6) Fernsteuerbefehl: auf Seite 623 TRIGger:A:MILStd:DATA:MAXimum auf Seite 623 TRIGger:A:MILStd:DATA:MINimum 12.8.4 MIL-STD-1553-Decodierungsergebnisse Sobald die Konfiguration des seriellen Busses abgeschlossen ist, kann das Signal decodiert werden: 1. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode). 2.

  • Page 297: Label-Liste Für Mil-Std-1553

    ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) 12.8.5 Label-Liste für MIL-STD-1553 Label-Listen sind protokollspezifisch. Eine MIL-STD-1553-Datei enthält für jeden Iden- tifier drei Werte: ● „Symbolic label“: Symbolischer Name des adressierten Geräts oder der Name der Subadresse. Die Labels sind alphabetisch sortiert. ●...

  • Page 298: Arinc 429-Konfiguration

    ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) Wortformat Bild 12-44: Aufbau eines ARINC 429-Worts Ein ARINC 429-Wort ist 32 Bits lang und besteht aus folgenden Teilen (siehe Bild 12-44): ● Parity: Das höchstwertige Bit (MSB). Prüft, ob während der Übertragung Bitfehler aufgetreten sind.
  • Page 299 ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) 6. Legen Sie den Schwellwert fest: ● Tippen Sie auf „Schwelle suchen“ (Find Threshold). Das Gerät wertet das Sig- nal aus und legt den Schwellwert fest. ● Geben Sie den Schwellwert im numerischen Feld ein. 7.

  • Page 300: Arinc 429-Trigger

    ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) Fernsteuerbefehl: auf Seite 405 CHANnel<m>:THReshold auf Seite 406 CHANnel<m>:THReshold:FINDlevel auf Seite 709 DIGital<m>:THReshold Oberer Schwellwert (Threshold High) Gibt den oberen Schwellwert an. Fernsteuerbefehl: auf Seite 643 BUS<b>:ARINc:THReshold:HIGH Unterer Schwellwert (Threshold Low) Gibt den unteren Schwellwert an.
  • Page 301 ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) 4. Wählen Sie unter „ARINC-Trigger“ (ARINC Trigger) den gewünschten Triggertyp aus: ● „Wort“ (Word): Wortanfang oder Wortende ● „Fehler“ (Error): Kombination aus Protokollfehlern ● „Name“ (Label): auf ein angegebenes Label ●...
  • Page 302 ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) Fernsteuerbefehl: auf Seite 645 TRIGger:A:ARINc:ERRor:PARity auf Seite 645 TRIGger:A:ARINc:ERRor:GAP auf Seite 645 TRIGger:A:ARINc:ERRor:CODing Name (Label) Gibt die Label-Einstellungen an, auf die getriggert werden soll. ID aus Tabelle (Symbolic ID) ← Name (Label) Wenn in der Buskonfiguration eine Label-Liste mit Knotennamen geladen und angew- endet wurde, können Sie einfach den Knotennamen aus der Liste auswählen, statt den numerischen Identifier einzugeben.
  • Page 303 ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) SDI ← Label und Daten (Label and Data) Gibt die Werte für die Bits des Source/Destination Identifier (SDI) an. Fernsteuerbefehl: auf Seite 646 TRIGger:A:ARINc:SDI Daten (Data) ← Label und Daten (Label and Data) Triggert auf Daten, die im Untermenü...

  • Page 304: Arinc 429-Decodierungsergebnisse

    ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) Intervall (Interval) ← Übertragung (Transmission) Gibt die Bedingung für den Vergleich des decodierten Werts mit dem definierten Bereich an. Fernsteuerbefehl: auf Seite 647 TRIGger:A:ARINc:TTIMe:CONDition Minimale Zeit (Minimum Time) ← Übertragung (Transmission) Gibt das Minimum des Übertragungszeitbereichs an.

  • Page 305: Suche In Decodierten Arinc 429-Daten

    ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) rungsinformationen verdichtet oder gedehnt. Zur Anzeige der Ergebniswerte sind ver- schiedene Datenformate verfügbar. Tabelle 12-8: Inhalt der ARINC 429-Tabelle Spalte Beschreibung Startzeit Zeit des Wortanfangs in Bezug zum Triggerzeitpunkt Stoppzeit Zeit des Wortendes in Bezug zum Triggerzeitpunkt Label-Name...
  • Page 306 ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) ARINC 429-Sucheinstellungen Bild 12-47: Einstellungen für Suche auf dem ARINC 429-Bus Wort (Word) Es wird nach einem Wortanfang oder Wortende gesucht. Fernsteuerbefehl: auf Seite 655 SEARch:PROTocol:ARINc:WORD[:TYPE] Fehler (Error) Es wird nach einem Protokollfehler gesucht. Prüft die Parität und triggert, wenn die Parität gerade ist.
  • Page 307 ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) ID aus Tabelle (Symbolic ID) ← Name (Label) Wenn in der Buskonfiguration eine Label-Liste mit Knotennamen geladen und angew- endet wurde, können Sie einfach den Knotennamen aus der Liste auswählen, statt den numerischen Identifier einzugeben.

  • Page 308: Label-Liste Für Arinc 429

    ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) Daten (Data) ← Label und Daten (Label and Data) Es wird nach Daten gesucht, die im Untermenü angegeben werden. Datenoffset (Data Offset) ← Daten (Data) ← Label und Daten (Label and Data) Gibt ein Datenoffset an.
  • Page 309 ® Analyse serieller Busse R&S RTM3000 ARINC 429 (Option R&S RTM-K7) Beispiel: ARINC 429 PTT-Datei # ---------------------------------------------------------------------------- @FILE_VERSION = 1.0 @PROTOCOL_NAME = arinc429 # ---------------------------------------------------------------------------- # Labels for ARINC protocol # Column order: Numeric address (Label), Symbolic label, Word format # ---------------------------------------------------------------------------- # ----Definition---- @PROTOCOL_NAME = arinc429...

  • Page 310: Leistungsanalyse (Option R&S Rtm-K31)

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Tastkopfabgleich 13 Leistungsanalyse (Option R&S RTM-K31) Mit dem R&S RTM3000 und Option R&S RTM-K31 lassen sich Leistungsanalysemes- sungen durchführen. ● Tastkopfabgleich....................310 ● Berichtseinstellungen.................... 311 ● Einstellungen im Statistikmenü................312 ● Messungen der Eingangsleistung.................313 ●...

  • Page 311: Tastkopfeinstellungen Für Leistungsmessungen

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Berichtseinstellungen 13.1.2 Tastkopfeinstellungen für Leistungsmessungen ► Einstellungsmenü „Tastkopf“ (Probe) öffnen: a) Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). b) Wählen Sie eine Messung aus. c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.

  • Page 312: Einstellungen Im Statistikmenü

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Einstellungen im Statistikmenü Report Öffnen Sie das Menü „Report“, um Messobjekt- und Testinformationen einzugeben, und starten Sie den Ergebnisexport. „DUT“ (Device Geben Sie einen Namen für das Messobjekt ein. under test (DUT)) „Nutzer“ (User) Geben Sie einen Benutzernamen ein. „Standort“...

  • Page 313: Messungen Der Eingangsleistung

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung ► Einstellungsmenü „Statistik“ (Statistics) öffnen: a) Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). b) Wählen Sie eine Messung aus. c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.

  • Page 314: Qualität

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung 13.4.1 Qualität Die Netzqualitätsanalyse dient zur Messung der Eingangsspannung und des Ein- gangsstroms sowie der resultierenden Leistung. Die Ergebnisse charakterisieren die Qualität des Netzeingangs. 13.4.1.1 Qualitätsergebnisse „Qualität“ (Quality)-Messungen haben folgende Ergebnisse: ●...
  • Page 315 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung Bild 13-1: Leistungsdiagramm für sinusförmige Signale = Wirkleistung [W] = Blindleistung [VAR] ||S|| = Scheinleistung [VA] φ = Phasenwinkel zwischen der Strom- und der Spannungssinuskurve [°] Die Leistungsergebnisse sind wie folgt definiert (siehe Tabelle 13-1): Tabelle 13-1: Leistungsergebnisse...
  • Page 316 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung 2. Tippen Sie auf der Registerkarte „Eingang“ (Input) auf „Verbrauch“ (Consumption). 3. Verbinden Sie den differenziellen Spannungstastkopf und die Stromzange mit dem Oszilloskop. Für Messungen am Leistungseingang des Messobjekts wird ein differenzieller Hochspannungstastkopf empfohlen.
  • Page 317 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung a) Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). b) Wählen Sie „Qualität“ (Quality) aus. c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.

  • Page 318: Verbrauch

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung Fernsteuerbefehl: auf Seite 657 POWer:SOURce:VOLTage<n> Strom (Current) Gibt den Kanal für die Stromquelle an. Verbinden Sie die Stromzange in Flussrichtung des Stroms. Fernsteuerbefehl: auf Seite 656 POWer:SOURce:CURRent<n> 13.4.2 Verbrauch Die Verbrauchsanalyse dient zur Messung der Eingangsspannung, des Eingangs- stroms und der resultierenden Leistung.
  • Page 319 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung 6. Verbinden Sie die Tastköpfe mit der R&S RT-ZF20 Laufzeitkalibriereinheit. 7. Führen Sie einen „Deskew“ der Tastköpfe und Abgleich des „Null-Offset“ (Zero Off- set) durch. 8. Trennen Sie die Tastköpfe von der R&S RT-ZF20 Laufzeitkalibriereinheit. 9.
  • Page 320 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung b) Tippen Sie auf der Registerkarte „Eingang“ (Input) auf „Verbrauch“ (Consump- tion). Bild 13-2: Einstellungen für Verbrauchsanalyse c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.

  • Page 321: Harmonische

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung Die Einstellungen für die Spannungs- und Stromquellen sind dieselben wie für die Qualitätsanalyse (siehe "Spannung (Voltage)" auf Seite 317 und "Strom (Current)" auf Seite 318). Neustart (Restart) Führt einen Neustart der Verbrauchsmessung durch. Fernsteuerbefehl: auf Seite 659 POWer:CONSumption:RESTart...
  • Page 322 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung 13.4.3.2 Harmonischenmessungen konfigurieren Einzelheiten zu den Konfigurationseinstellungen finden Sie in Kapitel 13.4.3.3, "Harmo- nischeneinstellungen", auf Seite 322. 1. Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). 2.
  • Page 323 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung b) Tippen Sie auf der Registerkarte „Eingang“ (Input) auf „Harmonische“ (Harmo- nics). Bild 13-3: Einstellungen für Harmonischenanalyse c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.
  • Page 324 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung Öffnen Sie zum Abgleichen der Tastköpfe das Menü „Tastkopf“ (Probe). Weitere Ein- zelheiten finden Sie in Kapitel 13.1.2, "Tastkopfeinstellungen für Leistungsmessungen", auf Seite 311. Die Einstellungen für die Spannungs- und Stromquellen sind dieselben wie für die Qualitätsanalyse (siehe "Spannung (Voltage)"...

  • Page 325: Einschaltstrom

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung 13.4.4 Einschaltstrom Die Einschaltstromanalyse dient zur Messung der Spitze des Eingangsstroms, den das Gerät beim Einschalten zieht. 13.4.4.1 Einschaltstromergebnisse „Einschaltstrom“ (Inrush Current)-Messungen haben folgende Ergebnisse: ● Strommesskurve ● Numerische Messergebnisse: –...
  • Page 326 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Messungen der Eingangsleistung b) Tippen Sie auf der Registerkarte „Eingang“ (Input) auf „Einschaltstrom“ (Inrush Current). Bild 13-4: Einstellungen für Einschaltstromanalyse c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.

  • Page 327: Ausgangsleistungsmessungen

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen Die Einstellungen für die Stromquellen sind dieselben wie für die Qualitätsanalyse (siehe "Strom (Current)" auf Seite 318). Anz. Bereiche (Gate Count) Gibt die Anzahl der Einschaltstromtore an. Es sind bis zu drei Tore auswählbar. Fernsteuerbefehl: auf Seite 670 POWer:INRushcurrent:GCOunt...
  • Page 328 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen Tabelle 13-3: Eigenschaften Ausgangswelligkeit Messart Sym- Beschreibung/Ergebnis Spitze + Maximumwert innerhalb des angezeigten Abschnitts der Messkurve. Spitze - Vp– Minimumwert innerhalb des angezeigten Abschnitts der Messkurve. Spitze Spitze Spitze-Spitze-Wert der Messkurve: die Differenz von Maximum- und Mini- mumwerten.
  • Page 329 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen 9. Verbinden Sie die Tastköpfe mit dem Messobjekt: ● Verbinden Sie den Spannungstastkopf mit der Endstufe des Messobjekts. ● Verbinden Sie die Stromzange in Flussrichtung des Stroms mit der Endstufe des Messobjekts. 10.

  • Page 330: Spektrum

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen b) Tippen Sie auf der Registerkarte „Ausgang“ (Output) auf „Welligkeit“ (Ripple). Bild 13-5: Einstellungen für Welligkeitsanalyse c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm. e) Blättern Sie abwärts.
  • Page 331 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen 13.5.2.1 Spektrumergebnisse „Spektrum“ (Spectrum)-Messungen haben folgende Ergebnisse: ● Spannungsmesskurve ● Spektrum ● Numerische Messergebnisse Eine ausführliche Beschreibung der numerischen Parameter finden Sie in Tabelle 13-2. Fernsteuerbefehle werden in Kapitel 16.12.15, "Spektrum", auf Seite 698 beschrieben. 13.5.2.2 Spektrummessungen konfigurieren Einzelheiten zu den Konfigurationseinstellungen finden Sie in...
  • Page 332 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen 13. Drücken Sie die Taste Autoset, um die Anzeigeskalen automatisch anzupassen, oder tun Sie dies manuell. Auf dem Bildschirm sind die Messkurven für den Strom, die Spannung und das Spektrum sichtbar. Außerdem werden links unten die numerischen Messergeb- nisse angezeigt.

  • Page 333: Lastwechsel-Verhalten

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen e) Blättern Sie abwärts. Wählen Sie „Leistung“ (P. Meas) aus. Quelle (Source) Gibt den Kanal für den Quelleneingang an. Dies kann eine Strom- oder eine Span- nungsquelle sein. Grundwelle (Fundamental) Gibt die Umschaltfrequenz des Geräts an. Fernsteuerbefehl: auf Seite 698 POWer:SPECtrum:FREQuency...
  • Page 334 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen Ergebnis Symbol Beschreibung Peak-Zeit tPeak Die Zeit, die die Antwort zum Erreichen der ersten Spitze des Über- schwingers benötigt. Peak Peak Der Spitzenwert des Signals Verzögerungs- Delay Die Zeit, die die Antwort zum Erreichen der Hälfte des oberen Pegel- zeit werts benötigt (nach dem Triggerereignis).
  • Page 335 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Ausgangsleistungsmessungen b) Tippen Sie auf der Registerkarte „Ausgang“ (Output) auf „Lastwechsel-Verhal- ten“ (Transient Response). Bild 13-7: Einstellungen für Lastwechsel-Verhalten-Analyse c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm. e) Blättern Sie abwärts.

  • Page 336: Umschaltleistungsmessungen

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen Oberer Pegel (Top Level) Gibt den erwarteten Hochspannungswert des Signals an. Fernsteuerbefehl: auf Seite 706 POWer:TRANsient:SIGHigh Unterer Pegel (Base Level) Gibt den erwarteten Niederspannungswert des Signals an. Fernsteuerbefehl: auf Seite 706 POWer:TRANsient:SIGLow Zentrieren (Set to Screen) Setzt die Cursor auf ihre Anfangspositionen zurück.
  • Page 337 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen 13.6.1.2 Anstiegsratenmessungen konfigurieren Einzelheiten zu den Konfigurationseinstellungen finden Sie in Kapitel 13.6.1.3, "Anstiegsrateneinstellungen", auf Seite 338. 1. Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). 2. Tippen Sie auf der Registerkarte „Umschaltung“ (Switching) auf „Anstiegsrate“ (Slew Rate).
  • Page 338 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen 13.6.1.3 Anstiegsrateneinstellungen Erforderliche Tastköpfe: ● Differenzieller Spannungstastkopf ● Stromzange ► Einstellungsmenü „Anstiegsrate“ (Slew Rate) öffnen: a) Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). b) Tippen Sie auf der Registerkarte „Umschaltung“ (Switching) auf „Anstiegsrate“ (Slew Rate).

  • Page 339: Modulation

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen Öffnen Sie zum Abgleichen der Tastköpfe das Menü „Tastkopf“ (Probe). Weitere Ein- zelheiten finden Sie in Kapitel 13.1.2, "Tastkopfeinstellungen für Leistungsmessungen", auf Seite 311. Quelle (Source) Gibt den Kanal für die Quelle an. Dies kann eine Strom- oder eine Spannungsquelle sein.
  • Page 340 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen 5. Wählen Sie die Registerkarte „Werkzeuge“ (Tools) aus. 6. Verbinden Sie die Tastköpfe mit der R&S RT-ZF20 Laufzeitkalibriereinheit. 7. Führen Sie einen „Deskew“ der Tastköpfe und Abgleich des „Null-Offset“ (Zero Off- set) durch. 8.
  • Page 341 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen b) Tippen Sie auf der Registerkarte „Umschaltung“ (Switching) auf „Modulation“. Bild 13-9: Einstellungen für Modulationsanalyse c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm. e) Blättern Sie abwärts.

  • Page 342: Widerstand Im Ein-Zustand

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen Fernsteuerbefehl: auf Seite 674 POWer:MODulation:TYPE 13.6.3 Widerstand im EIN-Zustand Die Analyse "Widerstand im EIN-Zustand" dient zur Messung des dynamischen Wider- stands eines Schaltgeräts während des Betriebs. Da Spannung und Strom mit der Zeit variieren können, ist der Widerstand nicht konstant und wird deshalb als dynamischer Widerstand bezeichnet.
  • Page 343 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen ● Verbinden Sie die positive (+) Signalanschlussbuchse des differenziellen Tast- kopfs mit der Senke des Transistors. ● Verbinden Sie die negative (-) Signalanschlussbuchse des differenziellen Tast- kopfs mit der Quelle des Transistors. ●...
  • Page 344 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Umschaltleistungsmessungen b) Tippen Sie auf der Registerkarte „Umschaltung“ (Switching) auf „Dyn. Wider- stand“ (Dynamic On Res.). Bild 13-10: Einstellungen für Analyse "Widerstand im EIN-Zustand" c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.

  • Page 345: Leistungspfadmessungen

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Zentrieren Setzt die Cursor auf ihre Anfangspositionen zurück. Dies ist hilfreich, wenn die Cursor vom Display verschwunden sind oder für einen längeren Abstand verschoben werden müssen. 13.7 Leistungspfadmessungen Mit Leistungspfadmessungen wird das Verhalten der Geräte analysiert, die den Leis- tungsfluss durch den Stromkreis des Schaltnetzteils (SMPS), einschließlich Schaltge- räten und Induktoren, steuern.
  • Page 346 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen 2. Tippen Sie auf der Registerkarte „Leistungspfad“ (Power Path) auf „Wirkungsgrad“ (Efficiency). 3. Verbinden Sie den differenziellen Spannungstastkopf und die Stromzange mit dem Oszilloskop. Für Messungen am Leistungseingang des Messobjekts wird ein differenzieller Hochspannungstastkopf empfohlen.
  • Page 347 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen 13.7.1.3 Wirkungsgradeinstellungen Erforderliche Tastköpfe: ● Zwei differenzielle Spannungstastköpfe ● Zwei Stromzangen ► Einstellungsmenü „Wirkungsgrad“ (Efficiency) öffnen: a) Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). b) Tippen Sie auf der Registerkarte „Leistungspfad“ (Power Path) auf „Wirkungs- grad“...

  • Page 348: Schaltverluste

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen e) Blättern Sie abwärts. Wählen Sie „Leistung“ (P. Meas) aus. Öffnen Sie zum Abgleichen der Tastköpfe das Menü „Tastkopf“ (Probe). Weitere Ein- zelheiten finden Sie in Kapitel 13.1.2, "Tastkopfeinstellungen für Leistungsmessungen", auf Seite 311. Eingangssp., Eingangsstrom Geben die Kanäle für die Eingangsspannung und den Eingangsstrom an.
  • Page 349 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Tabelle 13-5: Schaltverlustphasen Phase Symbol Definitionspunkte Beschreibung Einschalten On Der Bereich zwischen „t “ und „t “ Die Zeit nach dem Umschalten des Geräts, in der der Strom ansteigt, bis er den Sättigungsstrompegel erreicht.
  • Page 350 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen ● Verbinden Sie die positive (+) Signalanschlussbuchse des differenziellen Tast- kopfs mit der Senke des Transistors. ● Verbinden Sie die negative (-) Signalanschlussbuchse des differenziellen Tast- kopfs mit der Quelle des Transistors. ●...
  • Page 351 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen b) Tippen Sie auf der Registerkarte „Leistungspfad“ (Power Path) auf „Schaltver- luste“ (Switching Loss). Bild 13-12: Einstellungen für Schaltverlustanalyse c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.

  • Page 352: Ein./Ausschaltzeit

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Öffnen Sie zum Abgleichen der Tastköpfe das Menü „Tastkopf“ (Probe). Weitere Ein- zelheiten finden Sie in Kapitel 13.1.2, "Tastkopfeinstellungen für Leistungsmessungen", auf Seite 311. Die Einstellungen für die Spannungs- und Stromquellen sind dieselben wie für die Qualitätsanalyse (siehe "Spannung (Voltage)"...
  • Page 353 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Für Messungen am Leistungseingang des Messobjekts wird ein differenzieller Hochspannungstastkopf empfohlen. 4. Entmagnetisieren Sie die Stromzange. Einzelheiten finden Sie im Bedienhandbuch der Stromzange. 5. Wählen Sie die Registerkarte „Werkzeuge“ (Tools) aus. 6. Verbinden Sie die Tastköpfe mit der R&S RT-ZF20 Laufzeitkalibriereinheit. 7.
  • Page 354 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen b) Tippen Sie auf der Registerkarte „Leistungspfad“ (Power Path) auf „Ein./ Ausschaltzeit“ (Turn ON/OFF time). Bild 13-13: Einstellungen für Ein-/Ausschaltzeitanalyse c) Schließen Sie die „Leistungsmessung“ (Power Measure). d) Tippen Sie auf das Menüsymbol rechts unten auf dem Bildschirm.

  • Page 355: Sicherer Arbeitsbereich (Soa)

    ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Öffnen Sie zum Abgleichen der Tastköpfe das Menü „Tastkopf“ (Probe). Weitere Ein- zelheiten finden Sie in Kapitel 13.1.2, "Tastkopfeinstellungen für Leistungsmessungen", auf Seite 311. Messart (Type) Gibt die Ein- oder Ausschaltzeit als Messart an. Eingangssp.
  • Page 356 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Bild 13-14: Ergebnisse der SOA-Leistungsmessung Die numerischen Ergebnisse des SOA-Maskentests werde in Tabelle 13-6 beschrie- ben. Tabelle 13-6: Ergebnisse des Maskentests Ergebnis Beschreibung Anzahl Anzahl der getesteten Punkte/Erfassungen Bestanden Anzahl der Punkte/Erfassungen, die den Masken- test bestanden haben, d.
  • Page 357 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen 1. Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). 2. Tippen Sie auf der Registerkarte „Leistungspfad“ (Power Path) auf „SOA“. 3. Verbinden Sie den differenziellen Spannungstastkopf und die Stromzange mit dem Oszilloskop.
  • Page 358 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen 13.7.4.3 SOA-Einstellungen Erforderliche Tastköpfe: ● Differenzielle Spannungstastköpfe ● Stromzange ► Einstellungsmenü „Wirkungsgrad“ (Efficiency) öffnen: a) Drücken Sie die Taste Apps Selection. Tippen Sie auf „Leistungsmessung“ (Power Measure). b) Tippen Sie auf der Registerkarte „Leistungspfad“ (Power Path) auf „SOA“. Bild 13-15: Einstellungen für SOA-Analyse c) Schließen Sie die „Leistungsmessung“...
  • Page 359 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Allgemeine Einstellungen Die Einstellungen für die Spannungs- und Stromquellen sind dieselben wie für die Qualitätsanalyse (siehe "Spannung (Voltage)" auf Seite 317 und "Strom (Current)" auf Seite 318). Neustart (Restart) Führt einen Neustart der SOA-Messung durch. Fernsteuerbefehl: auf Seite 698 POWer:SOA:RESTart...
  • Page 360 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Punkt (Point) Gibt den zu definierenden Punkt an. Spannung (Voltage) Gibt die Spannung für den ausgewählten Punkt an. Fernsteuerbefehl: auf Seite 692 POWer:SOA:LINear:POINt<m>:VOLTage auf Seite 692 POWer:SOA:LOGarithmic:POINt<m>:VOLTage Imin Gibt den Minimalstrom für den ausgewählten Punkt an. Fernsteuerbefehl: auf Seite 692 POWer:SOA:LINear:POINt<m>:CURRent:MINimum...
  • Page 361 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Fernsteuerbefehl: auf Seite 692 POWer:SOA:LINear:POINt<m>:CURRent auf Seite 692 POWer:SOA:LINear:POINt<m>:CURRent:MAXimum auf Seite 692 POWer:SOA:LOGarithmic:POINt<m>:CURRent auf Seite 692 POWer:SOA:LOGarithmic:POINt<m>:CURRent:MAXimum Punkt hinzufügen (Add Point) Fügt einen Punkt zur SOA-Definitionsliste hinzu. Fernsteuerbefehl: auf Seite 691 POWer:SOA:LINear:ADD auf Seite 691 POWer:SOA:LINear:INSert auf Seite 691...
  • Page 362 ® Leistungsanalyse (Option R&S RTM-K31) R&S RTM3000 Leistungspfadmessungen Tot. Toleranz (Tot.Tolerance) Gibt die zulässige Gesamttoleranz an. Fernsteuerbefehl: auf Seite 696 POWer:SOA:RESult:TOTal:TOLerance Erfassungstoleranz (Acq. Tolerance) Gibt die zulässige Erfassungstoleranz an. Fernsteuerbefehl: auf Seite 694 POWer:SOA:RESult:ACQuisition:TOLerance Fensterskalierung (Windows Scale) ← Erfassungstoleranz (Acq. Tolerance) Dient zur Auswahl einer linearen oder logarithmischen Skalierung für die angezeigten Ergebnisse.

  • Page 363: Logikanalysator (Option R&S Rtm-B1, Mso)

    ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Kurzmenü für Logikkanäle 14 Logikanalysator (Option R&S RTM-B1, MSO) Die Mixed-Signal-Option R&S RTM -B1 erweitert die klassischen Oszilloskopfunktio- nen um Logikanalysatorfunktionen. Mit dem Logikanalysator können Sie eingebettete Systeme mit Mixed-Signal-Konzepten, die analoge Signale und zeitkorrelierte digitale Signale simultan verwenden, analysieren und eine Fehlersuche durchführen.
  • Page 364 ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Kurzmenü für Logikkanäle 1 = alle Logikkanäle oder einen Logikkanal auswählen 2 = Logikkanal anzeigen 3 = Alle sichtbaren Kanäle auf ein Minimum skalieren 4 = Alle sichtbaren Kanäle auf ein Maximum skalieren 5 = Zeigt den Schwellwert der Kanäle an 6 = Zeigt die Aktivität des Logikkanals an Logikkanäle - Aktivitätsanzeige...

  • Page 365: Einstellungen Des Logikanalysators

    ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Einstellungen des Logikanalysators 14.2 Einstellungen des Logikanalysators Voraussetzung: Es ist ein Logiktastkopf an das Gerät angeschlossen. 1. Wenn die Logikanalyse nicht aktiv ist, drücken Sie die Taste [Logic], um sie zu akti- vieren.
  • Page 366 ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Einstellungen des Logikanalysators Level koppeln (Couple Levels) Setzt alle Schwellen- und Hysteresewerte auf die Werte des ersten Nibbles (D0...D3). Fernsteuerbefehl: auf Seite 709 DIGital<m>:THCoupling Alle Tastköpfe auf Null setzen (Set all Probes to Zero) Gleicht die Laufzeitdifferenz zwischen den Tastkopfanschlussboxen der digitalen Tast- köpfe und den Tastkopfanschlussboxen, die mit den Analogkanälen verbunden sind, Fernsteuerbefehl:...

  • Page 367: Triggerung Auf Logikkanälen

    ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Logikkanäle analysieren ● Für Logiktastkopf „D15...D8“ können Sie Bit „D8“, „D9“, „D10“, ... oder „D15“ aus- wählen. Beschriftung (Label) ← Beschriftung (Label) Aktiviert oder deaktiviert die benutzerdefinierte Beschriftung für den ausgewählten Logikkanal. Fernsteuerbefehl: auf Seite 711 DIGital<m>:LABel:STATe...

  • Page 368: Parallele Busse

    ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Parallele Busse Darüber hinaus können Sie alle Logikkanäle anzeigen sowie die vertikale Skalierung und Position ändern. Sie können auch in die Anzeige zoomen ([Zoom]). Zum Messen von Logikkanälen können wie üblich automatische und Cursor-Messun- gen verwendet werden.
  • Page 369 ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Parallele Busse Bild 14-1: Konfigurationsmenü für parallelen Bus Bedienhandbuch 1335.9090.03 ─ 03...
  • Page 370 ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Parallele Busse Bild 14-2: Konfigurationsmenü für parallel getakteten Bus Die Menüs enthalten folgende Einstellungen: Busbreite (Bus Width)....................370 Schwellwerte (Thresholds)..................370 Quelle (Source)......................371 Zurücksetzen (Set to Default)..................371 Chip Select........................371 Polarität (Polarity)......................371 Flanke (Slope)......................371 Busbreite (Bus Width)

  • Page 371: Decodierungsergebnisse

    ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Parallele Busse Fernsteuerbefehl: auf Seite 709 DIGital<m>:THReshold Quelle (Source) Gibt die Eingangsleitung für jedes Bit des parallelen oder getakteten parallelen Busses Bei Verwendung eines getakteten parallelen Busses können Sie in den letzten zwei Zeilen die Quelle für den „Takt“...
  • Page 372 ® Logikanalysator (Option R&S RTM-B1, MSO) R&S RTM3000 Parallele Busse 3. Aktivieren Sie im Menü „Bus- tabelle“ (Bus Table) die „Bus- tabelle“ (Bus Table). Passen Sie die Tabelleneinstellungen an. Siehe auch Kapitel 12.1.3, "Bustabelle: Decodierungsergebnisse", auf Seite 218. Bild 14-3: Decodiertes Signal des parallelen Busses mit Bustabelle Bild 14-4: Decodiertes Signal des parallel getakteten Busses Die Bustabelle enthält die Daten von decodierten Frames und die zugehörige Startzeit.

  • Page 373: Signalerzeugung (Option R&S Rtm-B6)

    ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Funktionsgenerator 15 Signalerzeugung (Option R&S RTM-B6) Das R&S RTM3000 verfügt über einen integrierten Funktions- und Mustergenerator, der Signale erzeugen kann, zum Beispiel bei der Prüfung von Schaltkreisen. Der Signalformgenerator kann einfache Funktionen, modulierte Sinuskurven, arbiträre Kurven und gewobbelte Kurven ausgeben.
  • Page 374 ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Funktionsgenerator Ausgang (Output) Aktiviert den Funktionsgenerator. Fernsteuerbefehl: auf Seite 724 WGENerator:OUTPut[:ENABle] Funktion (Function) Gibt den Typ der zu erzeugenden Kurve an. Für alle Kurven können Frequenz (Fre- quency), Amplitude, Offset Rauschen (Noise) eingestellt werden. „DC“...
  • Page 375 ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Funktionsgenerator „Arbiträr“ Erzeugt eine arbiträre Kurve, die aus einer vorhandenen Kurve kopiert oder einer Datei geladen wird. Siehe Kapitel 15.1.4, "Arbiträr- Einstellungen", auf Seite 379. „Exponentiell“ Erzeugt ein exponentielles Anstiegssignal. Sie können die Polarität (Polarity) einstellen.

  • Page 376: Wobbeleinstellungen

    ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Funktionsgenerator Fernsteuerbefehl: auf Seite 723 WGENerator:NOISe:ABSolute auf Seite 723 WGENerator:NOISe:RELative Wobbeln (Sweep) Öffnet ein Menü zur Konfiguration des Wobbelns. Siehe Kapitel 15.1.2, "Wobbeleinstellungen", auf Seite 376. Modulation Öffnet ein Menü zur Konfiguration der Modulation. Siehe Kapitel 15.1.3, "Modulationseinstellungen",...

  • Page 377: Modulationseinstellungen

    ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Funktionsgenerator Startfrequenz (Start Frequency) Gibt die Startfrequenz des Wobbelsignals an. Fernsteuerbefehl: auf Seite 724 WGENerator:SWEep:FSTart Stoppfrequenz (Stop Frequency) Gibt die Stoppfrequenz des Wobbelsignals an. Fernsteuerbefehl: auf Seite 724 WGENerator:SWEep:FEND Wobbelzeit (Sweep Time) Gibt die Dauer des Wobbelns an. Fernsteuerbefehl: auf Seite 724 WGENerator:SWEep:TIME...
  • Page 378 ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Funktionsgenerator Modulationstyp (Modulation Type) Gibt den Modulationstyp an, der bestimmt, wie das Trägersignal modifiziert wird. „AM“ Amplitudenmodulation. Die Amplitude des Trägersignals wird gemäß dem Modulationssignal variiert. „FM“ Frequenzmodulation. Die Frequenz des Trägersignals wird gemäß dem Modulationssignal variiert.

  • Page 379: Arbiträr-Einstellungen

    ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Funktionsgenerator Polarität (Polarity) Gibt die Polarität der Rampenfunktion für die AM- und FM-Modulation an. Fernsteuerbefehl: auf Seite 723 WGENerator:MODulation:RAMP:POLarity Sprungfrequenz (Hop. Frequency) Gibt die zweite Frequenz des FSK-modulierten Signals an. Fernsteuerbefehl: auf Seite 723 WGENerator:MODulation:FSK:HFREquency FSK-Rate (FSK Rate) Gibt die Rate an, in der das Signal zwischen der Trägerfrequenz und der Sprungfre-...

  • Page 380: Mustergenerator

    ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Mustergenerator Laden (Load) Öffnet ein Dialogfeld zum Auswählen und Laden einer Datei. Das Gerät unterstützt die Dateiformate .trf und .csv, also dieselben Formate wie für Referenzmesskurven. Fernsteuerbefehl: auf Seite 720 WGENerator:ARBitrary[:FILE]:NAME auf Seite 721 WGENerator:ARBitrary[:FILE]:OPEN 15.2 Mustergenerator Der Mustergenerator gibt parallele Muster auf den vier Pins P0 bis P3 an der Front-...

  • Page 381: Einstellungen Für Rechteckmuster

    ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Mustergenerator Muster (Pattern) Gibt den Mustertyp an. „Rechteck“ Erzeugt ein Rechteckmuster an Pin P0. „Zähler“ Erzeugt ein 4 Bit breites Zählermuster an den Pins P0 bis P3. „Arbiträr“ Erstellt, speichert oder lädt ein arbiträres 4 Bit breites Muster und gibt es an den Pins P0 bis P3 aus.

  • Page 382: Einstellungen Für Zählermuster

    ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Mustergenerator Polarität (Polarity) Stellt normale oder invertierte Polarität ein. Fernsteuerbefehl: auf Seite 730 PGENerator:PATTern:SQUarewave:POLarity Arbeitszyklus (Duty Cycle) Gibt den Arbeitszyklus des Rechtecksignals von 1% bis 99% an. Der Arbeitszyklus bestimmt, für welchen Prozentsatz der Periode der Signalzustand High ist. Fernsteuerbefehl: auf Seite 730 PGENerator:PATTern:SQUarewave:DCYCle...
  • Page 383 ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Mustergenerator 15.2.4.1 Allgemeine Einstellungen Speichern (Save) Öffnet ein Dialogfeld zum Speichern einer Kurve als ARB-Muster. Die Textdateien mit Fernsteuerbefehlen werden im Format *.scp gespeichert. Sie können den „Speicherort“ für die Kurvendatei auswählen (intern oder USB). Tippen Sie auf „Speichern“, um die Datei unter dem aktuellen Namen zu speichern.
  • Page 384 ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Mustergenerator 15.2.4.2 Mustereinstellungen Musterlänge (Pattern Length) Gibt die Musterlänge an, die Anzahl Abtastwerte für das Muster. Fernsteuerbefehl: auf Seite 729 PGENerator:PATTern:ARBitrary:DATA:LENGth Index Dient zur Auswahl eines Abtastwerts. Der ausgewählte Wert wird im Informationsfens- ter als hellblaue Linie angezeigt.
  • Page 385 ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Mustergenerator 15.2.4.3 Zeiteinstellungen Bitzeit (Bit Time) Gibt die Zeit an, für die jeder Abtastwert angelegt wird. Die Zeit gilt für alle Abtastwerte. Fernsteuerbefehl: auf Seite 726 PGENerator:PATTern:STIMe Periode (Period) Gibt die Periode des Abtastwerts an. Sie gilt für das gesamte Muster. Periode = Mus- terlänge * Bitzeit Fernsteuerbefehl: auf Seite 727...

  • Page 386: Einstellungen Für Manuelles Muster

    ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Mustergenerator 15.2.5 Einstellungen für manuelles Muster Zugriff: „Menü“ (Menu) > „Mustergen.“ > „Muster“ (Pattern) = „Manuell“ P0/P1/P2/P3 Setzt den Zustand für den jeweiligen Pin des manuellen Musters auf High oder Low. Fernsteuerbefehl: auf Seite 731 PGENerator:MANual:STATe<s>...
  • Page 387 ® Signalerzeugung (Option R&S RTM-B6) R&S RTM3000 Mustergenerator Datenrate (Data Rate) Gibt die Datenrate des Bussignals an. Folgende Werte sind für den jeweiligen Bus verfügbar: ● UART: 9600 Bit/s, 115,2 kBit/s, 1 MBit/s ● SPI: 100 kBit/s, 250 kBit/s, 1 MBit/s ●...

  • Page 388: Fernsteuerbefehle

    ® Fernsteuerbefehle R&S RTM3000 Konventionen in den Befehlsbeschreibungen 16 Fernsteuerbefehle In diesem Kapitel werden die für R&S RTM3000 verfügbaren Fernsteuerbefehle beschrieben. Die Befehle sind der Menüstruktur des Geräts entsprechend sortiert. Eine Übersicht in alphabetischer Reihenfolge finden Sie in der "Liste der Befehle" am Ende dieser Dokumentation.

  • Page 389: Programmierbeispiele

    ® Fernsteuerbefehle R&S RTM3000 Programmierbeispiele Kann ein Befehl nur zum Einstellen oder Abfragen verwendet werden oder wenn er ein Ereignis auslöst, wird ausdrücklich darauf hingewiesen. ● Verwendung des Parameters Wenn nicht anders angegeben, ist ein Parameter zum Festlegen eines Werts ver- wendbar oder er ist das Ergebnis einer Abfrage.
  • Page 390 ® Fernsteuerbefehle R&S RTM3000 Programmierbeispiele andere in Graustufen. Schließlich werden die Daten des Graustufen-Screenshots zur weiteren Nutzung auf dem Steuercomputer gelesen. Befehlsbeschreibung in: Kapitel 16.9.3, "Screenshots", auf Seite 523. *RST MMEM:CDIR "/USB_FRONT" MMEM:MDIR "/USB_FRONT/PIX" MMEM:CDIR "/USB_FRONT/PIX/" HCOP:LANG PNG HCOP:COL:SCH COL MMEM:NAME "COLORED"...
  • Page 391 ® Fernsteuerbefehle R&S RTM3000 Programmierbeispiele MMEM:CAT? "*.SET" // Check <-- 4886528,-641765376,"ZOOM_USB.SET,,2759" MMEM:COPY "/USB_FRONT/ZOOM_USB.SET","/INT/SETTINGS/" // Copy new file to the instrument MMEM:CDIR "/INT/SETTINGS" // Check MMEM:CAT? "*.SET" <-- 332112,8633856,"ZOOM_A.SET,,2759","ZOOM_B.SET,,2759","ZOOM_USB.SET,,2759" *RST;*OPC? <-- MMEM:CDIR "/INT/SETTINGS" MMEM:LOAD:STAT 1,"ZOOM_USB.SET" // Load settings 16.2.1.3 Messkurvendaten im echten Format lesen Legen Sie Datenformat und Abtastwertbereich fest und lesen Sie Kanalheader und - daten.
  • Page 392 ® Fernsteuerbefehle R&S RTM3000 Programmierbeispiele SING;*OPC? <-- CHAN:DATA:HEAD? // Read header <-- -4.9980E-07,5.0000E-07,5000,1 // Xstart, Xstop, record length in samples CHAN:DATA:YRES? // Read vertical resolution <-- CHAN:DATA:YOR? // Read voltage value for binary value 0 <-- -2.549999943E-2 CHAN:DATA:XOR? // Read time of the first sample <-- -4.998000058E-7 CHAN:DATA:XINC?

  • Page 393: Firmware-Update

    ® Fernsteuerbefehle R&S RTM3000 Programmierbeispiele = −2,55E + (2E −4 * 128) = 0,0001 Die Mitte der Anzeige an Position 0 div hat immer den Bytewert 127,5. Der entspre- chende Spannungswert ist: = −2,55E + (2E −4 * 127,5) = 0 8-Bit- und 16-Bit-Daten Am Ende des obigen Beispiels wird die 8-Bit-Messkurve als 16-Bit-Daten gelesen, z.

  • Page 394: Suche

    ® Fernsteuerbefehle R&S RTM3000 Programmierbeispiele :MMEM:DEL "/INT/RTM3004.FWU"\n 16.2.2.2 DIAGnostic:UPDdate:TRANsfer verwenden 1. Öffnen Sie eine Datenübertragung für die Firmware-Updatedatei und überprüfen Sie sie auf Fehler: :DIAG:UPD:TRAN:OPEN FIRM\n :SYST:ERR:ALL? 2. Senden Sie die Daten der Firmware-Updatedatei an den internen Speicher (RAM) des Geräts: :DIAG:UPD:TRAN:DATA offset,checksum,blockdata\n Der Parameter "offset"...

  • Page 395: Funktionsgenerator

    ® Fernsteuerbefehle R&S RTM3000 Common Commands SEAR:TRIG:WIDT:WIDT 12e-6 // Configure search parameters: Pulse width SEAR:TRIG:WIDT:DELT 10e-6 // Configure search parameters: +/- delta SEAR:RESD:SHOW ON // Show result table SEAR:RCO? // Get number of search events found <-- 1.400E+01 SEAR:RES:ALL? // Get all search results <-- 1,5.201200e-06,0,WIDTH,POSITIVE,1.220160e-05,2,4.120040e-05,0,WIDTH, POSITIVE,3.076800e-06,3,4.732480e-05,0,WIDTH,POSITIVE,9.127200e-06,4,...
  • Page 396 ® Fernsteuerbefehle R&S RTM3000 Common Commands ...........................398 *STB? ..........................398 *TRG ..........................398 *WAI *CAL? Führt einen Selbstabgleich des Geräts durch und generiert dann eine Statusantwort. Rückgabewerte von ≠ 0 zeigen einen Fehler an. Verwendung: Nur Abfrage *CLS Status löschen Setzt das Statusbyte (STB), das Standard-Event-Register (ESR) und den EVENt-Teil des QUEStionable- und des OPERation-Registers auf Null.
  • Page 397 ® Fernsteuerbefehle R&S RTM3000 Common Commands Beispiel: Rohde&Schwarz,RTM3004,1335.8794k04/900012, 01.100 Verwendung: Nur Abfrage *OPC Operation Complete Setzt das Bit 0 im Event-Status-Register, wenn alle vorausgegangenen Befehle abge- arbeitet sind. Dieses Bit kann zur Auslösung eines Service Requests verwendet wer- den. Schreibt die Nachricht "1" in den Ausgabepuffer, sobald alle vorangegangenen Befehle ausgeführt sind.

  • Page 398: Grundeinstellungen

    ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Verwendung: Nur Einstellung *SRE <Contents> Service Request Enable Setzt das Service-Request-Enable-Register auf den angegeben Wert. Dieser Befehl bestimmt, unter welchen Bedingungen ein Service Request ausgelöst wird. Parameter: <Contents> Inhalt des Service-Request-Enable-Registers in dezimaler Form. Bit 6 (MSS-Maskenbit) ist immer 0. Bereich: 0 bis 255 *STB?

  • Page 399: Automatische Einstellungen

    ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen ● Horizontale Einstellungen..................412 ● Erfassungseinstellungen..................413 ● Messkurvendaten....................418 16.4.1 Automatische Einstellungen AUToscale Performs an autoset process for analog channels: analyzes the enabled analog chan- nel signals, and adjusts the horizontal, vertical, and trigger settings to display stable waveforms Verwendung: Ereignis...

  • Page 400: Vertikale Einstellungen

    ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Parameter: <NSingleCount> Number of waveforms. Bereich: 1 to maximum number that depends on the record length. *RST: STOP Stops the running acquistion. Verwendung: Ereignis Asynchroner Befehl ACQuire:STATe Sets or queries the acquisition state of the instrument. Parameter: <AcquisitionState>...
  • Page 401 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen ....................404 CHANnel<m>:WCOLor ....................405 CHANnel<m>:OVERload ....................405 CHANnel<m>:THReshold ................406 CHANnel<m>:THReshold:FINDlevel ................406 CHANnel<m>:THReshold:HYSTeresis .......................406 CHANnel<m>:LABel .....................407 CHANnel<m>:LABel:STATe CHANnel<m>:STATe <State> Switches the channel signal on or off. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument.
  • Page 402 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen CHANnel<m>:RANGe <Range> Sets the voltage range across the all vertical divisions of the diagram. Use the com- mand alternatively instead of CHANnel<m>:SCALe. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument.
  • Page 403 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument. Parameter: <Coupling> DCLimit | ACLimit | GND | DC DCLimit DC coupling passes the input signal unchanged. ACLimit Removes the DC offset voltage from the input signal. Connection to a virtual ground.
  • Page 404 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen CHANnel<m>:SKEW <Skew> Sets a delay for the selected channel. Deskew compensates delay differences between channels caused by the different length of cables, probes, and other sources. Correct deskew values are important for accurate triggering. Suffix: <m>...
  • Page 405 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Parameter: <WaveformColor> TEMPerature | RAINbow | FIRE | DEFault TEMPerature Temperature colors. Blue corresponds to rare occurrences of the samples, while white indicates frequent ones. RAINbow Rainbow colors. Blue corresponds to rare occurrences of the samples, while red indicates frequent ones.
  • Page 406 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Parameter: <Threshold> Often used values are: TTL: 1.4 V ECL: -1.3 V CMOS: 2.5 V Std.-einheit: V CHANnel<m>:THReshold:FINDlevel The instrument analyzes the channel and sets the threshold for digitization. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument.

  • Page 407: Passive Tastköpfe

    ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen CHANnel<m>:LABel:STATe Shows or hides the channel name. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument. Parameter: <State> ON | OFF *RST: 16.4.4 Passive Tastköpfe ................407 PROBe<m>:SETup:ATTenuation:UNIT .................407 PROBe<m>:SETup:ATTenuation:MANual PROBe<m>:SETup:ATTenuation:UNIT <Unit>...
  • Page 408 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen ....................409 PROBe<m>:ID:BUILd? ..................409 PROBe<m>:ID:PARTnumber? ....................409 PROBe<m>:ID:PRDate? .................... 410 PROBe<m>:ID:SRNumber? .................... 410 PROBe<m>:ID:SWVersion? ..................... 410 PROBe<m>:SETup:TYPE? .................... 410 PROBe<m>:SETup:NAME? ..................411 PROBe<m>:SETup:BANDwidth? ................... 411 PROBe<m>:SETup:CAPacitance? ..................411 PROBe<m>:SETup:IMPedance? PROBe<m>:SETup:OFFSwitch <DCOffsetOnOff> Switches the integrated voltmeter of a Rohde & Schwarz active probe on or off. The command is only available if a Rohde &...
  • Page 409 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Suffix: <m> Selects the input channel. The number of channels depends on the instrument. Parameter: <Mode> RCONtinuous | RSINgle | AUToset | NOACtion RCONtinuous Starts continuous acquisition, like the [Run Stop] key. The acqui- sition is running as long as you press the micro button again. RSINgle Run single: starts one acquisition.
  • Page 410 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Suffix: <m> Selects the input channel. The number of channels depends on the instrument. Rückgabewerte: <ProductionDate> Date in a string Verwendung: Nur Abfrage PROBe<m>:ID:SRNumber? Returns the serial number of the probe. Suffix: <m> Selects the input channel. The number of channels depends on the instrument.
  • Page 411 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Suffix: <m> Selects the input channel. The number of channels depends on the instrument. Rückgabewerte: <Name> String parameter Beispiel: PROB:SET:NAME? <-- "RT-ZS20" Verwendung: Nur Abfrage PROBe<m>:SETup:BANDwidth? Returns the bandwidth of the probe. Suffix: <m> Selects the input channel. The number of channels depends on the instrument.

  • Page 412: Horizontale Einstellungen

    ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen 16.4.6 Horizontale Einstellungen ......................412 TIMebase:SCALe ......................412 TIMebase:POSition .....................412 TIMebase:REFerence .......................413 TIMebase:ACQTime ......................413 TIMebase:RANGe ......................413 TIMebase:DIVisions? ......................413 TIMebase:RATime? TIMebase:SCALe <TimeScale> Sets the horizontal scale for all channel and math waveforms. Parameter: <TimeScale> Bereich: 1e-9 bis 50; lower limits are possible if zoom or FFT is enabled.

  • Page 413: Erfassungseinstellungen

    ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Parameter: <ReferencePoint> 8.33 | 50 | 91.67 8.33 = left position (1 div); 50 = middle position; 91.67 = right position (11 div). *RST: Std.-einheit: % TIMebase:ACQTime <AcquisitionTime> TIMebase:RANGe <AcquisitionTime> Defines the time of one acquisition, that is the time across the 10 divisions of the dia- gram: Timebase Scale*10.
  • Page 414 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen ....................416 ACQuire:AVERage:COUNt ....................417 ACQuire:AVERage:RESet ..................417 ACQuire:AVERage:COMPlete? .................... 417 TIMebase:ROLL:AUTomatic ....................417 TIMebase:ROLL:MTIMe ...................... 417 ACQuire:INTerpolate ....................418 ACQuire:POINts:ARATe? ......................418 ACQuire:SRATe? ACQuire:MEMory[:MODE] <MemoryMode> Defines how the record length is set. Parameter: <MemoryMode> AUTomatic | DMEMory | MANual AUTomatic Automatically by the instrument DMEMory...
  • Page 415 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen is turned ON, the query ACQuire:POINts? returns ACQuire:POINts:AUTomatic the automatically set record length. Each predefined record length corresponds to a maximum number of history seg- ments, which are stored in the instrument's memory. If option R&S RTM-K15 is instal- led, you can display the history segments.
  • Page 416 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Parameter: <TrArith> OFF | ENVelope | AVERage The data of the current acquisition is recorded according to the decimation settings. ENVelope Detects the minimum and maximum values in an sample interval over a number of acquisitions. AVERage Calculates the average from the data of the current acquisition and a number of acquisitions before.
  • Page 417 ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen Parameter: <AverageCount> Bereich: 2 bis 100,000 *RST: ACQuire:AVERage:RESet Deletes the waveform and restarts the average calculation. Verwendung: Ereignis ACQuire:AVERage:COMPlete? Returns the state of averaging. Rückgabewerte: <AverageComplete> 0 | 1 The number of acquired waveforms is less than the number required for average calculation.

  • Page 418: Messkurvendaten

    ® Fernsteuerbefehle R&S RTM3000 Grundeinstellungen See also: "Interpolation" auf Seite 67 Parameter: <InterpolationType> SINX | LINear | SMHD LINear Linear interpolation between two adjacent sample points. SINX Interpolation by means of a sin(x)/x curve. SMHD Sample & hold causes a histogram-like interpolation. *RST: SINX ACQuire:POINts:ARATe?

  • Page 419: Trigger

    ® Fernsteuerbefehle R&S RTM3000 Trigger ● auf Seite 520 CHANnel<m>:DATA:YORigin? ● auf Seite 521 CHANnel<m>:DATA:YRESolution? ● auf Seite 520 CHANnel<m>:DATA:ENVelope:XINCrement? ● auf Seite 519 CHANnel<m>:DATA:ENVelope:XORigin? ● auf Seite 521 CHANnel<m>:DATA:ENVelope:YINCrement? ● auf Seite 520 CHANnel<m>:DATA:ENVelope:YORigin? ● auf Seite 521 CHANnel<m>:DATA:ENVelope:YRESolution? 16.5 Trigger ●...
  • Page 420 ® Fernsteuerbefehle R&S RTM3000 Trigger TRIGger:A:SOURce <Source> Sets the trigger source for the selected A trigger type. Parameter: <Source> CH1 | CH2 | CH3 | CH4 | EXTernanalog | LINE | SBUS1 | SBUS2 | D0..D15 CH1 | CH2 | CH3 | CH4 One of the analog input channels is the trigger source.

  • Page 421: Flankentrigger

    ® Fernsteuerbefehle R&S RTM3000 Trigger TRIGger:A:HOLDoff:MODE <HoldOffMode> Enables or disables the holdoff time. Parameter: <HoldOffMode> TIME | OFF *RST: TRIGger:A:HOLDoff:TIME <HoldOffTime> Defines the holdoff time. The next trigger occurs only after the holdoff time has passed. Parameter: <HoldOffTime> Std.-einheit: s 16.5.2 Flankentrigger ....................
  • Page 422 ® Fernsteuerbefehle R&S RTM3000 Trigger Parameter: <Level> Bereich: Depends on vertical scale. Std.-einheit: V TRIGger:A:FINDlevel Sets the trigger level to 50% of the signal amplitude. Verwendung: Ereignis TRIGger:A:EDGE:COUPling <Coupling> Sets the coupling for the trigger source. Parameter: <Coupling> DC | AC | LFReject Direct current coupling.

  • Page 423: Pulsbreitentrigger

    ® Fernsteuerbefehle R&S RTM3000 Trigger TRIGger:A:EDGE:FILTer:HFReject <State> Enables or disables an additional 5 kHz lowpass filter in the trigger path. This filter removes higher frequencies and is available with AC and DC coupling. To folter out higher frequencies, you can use either this command or TRIGger:A: EDGE:FILTer:NREJect.
  • Page 424 ® Fernsteuerbefehle R&S RTM3000 Trigger Parameter: <Polarity> POSitive | NEGative POSitive Positive going pulse, the width is defined from the rising to the falling slopes. NEGative Negative going pulse, the width is defined from the falling to the rising slopes. *RST: POSitive TRIGger:A:WIDTh:RANGe <RangeMode>...

  • Page 425: Video/Tv-Trigger

    ® Fernsteuerbefehle R&S RTM3000 Trigger Parameter: Variation ±Δt <Delta> Bereich: Minimum is 0. Maximum depends on the defined pulse width (TRIG:A:WIDTH:WITDH). 16.5.4 Video/TV-Trigger ....................425 TRIGger:A:TV:STANdard ....................425 TRIGger:A:TV:POLarity ...................... 425 TRIGger:A:TV:FIELd ......................426 TRIGger:A:TV:LINE TRIGger:A:TV:STANdard <Standard> Selects the color television standard. Parameter: <Standard>...

  • Page 426: Mustertrigger

    ® Fernsteuerbefehle R&S RTM3000 Trigger Parameter: <Field> EVEN | ODD | ALL | LINE | ALINe EVEN | ODD Triggers only on the field start of even or odd fields. Only avai- lable for interlaced scanning. All fields, triggers on the frame start (progressive scanning) or any field start (interlaced scanning).
  • Page 427 ® Fernsteuerbefehle R&S RTM3000 Trigger Parameter: <SourceString> String containing 0, 1, or X for each channel. 1: high, the signal voltage is higher than the trigger level. 0: low, the signal voltage is lower than the trigger level. X: Don't care. the channel does not affect the trigger. Without MSO option R&S RTM-B1, the pattern has 4 or 2 bits, depending on the number of channels: <C1><C2>[<C3><C4>].
  • Page 428 ® Fernsteuerbefehle R&S RTM3000 Trigger 16.5.5.2 Zeitbegrenzung ..................... 428 TRIGger:A:PATTern:MODE .................428 TRIGger:A:PATTern:WIDTh:RANGe ................428 TRIGger:A:PATTern:WIDTh[:WIDTh] .................. 429 TRIGger:A:PATTern:WIDTh:DELTa TRIGger:A:PATTern:MODE <PatternMode> Disables the time limitation or sets the time comparison mode. Parameter: <PatternMode> OFF | TIMeout | WIDTh Disables the time limitation. TIMeout Defines how long at least the result of the state pattern condition must be true or false.

  • Page 429: Runt-Trigger

    ® Fernsteuerbefehle R&S RTM3000 Trigger Parameter: <PatternWidth> Std.-einheit: s TRIGger:A:PATTern:WIDTh:DELTa <PatternDelta> Defines a range around the pattern width value specified using TRIGger:A: PATTern:WIDTh[:WIDTh]. Parameter: <PatternDelta> Std.-einheit: s 16.5.6 Runt-Trigger ................. 429 TRIGger:A:LEVel<n>:RUNT:LOWer ..................429 TRIGger:A:LEVel<n>:RUNT:UPPer ....................429 TRIGger:A:RUNT:DELTa ....................430 TRIGger:A:RUNT:POLarity ....................430 TRIGger:A:RUNT:RANGe ....................

  • Page 430: Anstiegszeit-Trigger

    ® Fernsteuerbefehle R&S RTM3000 Trigger TRIGger:A:RUNT:POLarity <Polarity> Indicates the polarity of a the runt to be triggered on. Parameter: <Polarity> POSitive | NEGative *RST: TRIGger:A:RUNT:RANGe <Range> Sets how the measured pulse width is compared with the given limit(s). To set the width, use TRIGger:A:RUNT:WIDTh. To set the range ±...
  • Page 431 ® Fernsteuerbefehle R&S RTM3000 Trigger Suffix: <n> 1..5 Parameter: <Level> TRIGger:A:LEVel<n>:RISetime:UPPer <Level> Sets the upper voltage threshold. When the signal crosses this level, the rise/fall time measurement starts or stops depending on the selected slope. Suffix: <n> 1..5 Parameter: <Level> TRIGger:A:RISetime:DELTa <Variation>...

  • Page 432: Timeout-Trigger

    ® Fernsteuerbefehle R&S RTM3000 Trigger Parameter: <Polarity> POSitive | NEGative POSitive: rise time trigger NEGative: fall time trigger *RST: TRIGger:A:RISetime:TIME <RiseTime> Sets the reference rise or fall time, the nominal value for comparisons. Parameter: <RiseTime> Depends on various settings, mainly time base and sample rate 16.5.8 Timeout-Trigger Befehle zum Festlegen der Schaltschwelle (Schwellwert): ●...

  • Page 433: Serieller Bus

    ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse 16.5.9 Serieller Bus Die Triggerung auf decodierte Daten eines Protokollbusses ist verfügbar, wenn min- destens eine Option für serielle Protokolle installiert ist. Der serielle Bus muss korrekt konfiguriert sein. Detaillierte Informationen zu seriellen Protokollen und ihren Trigger- bedingungen finden Sie im Kapitel über das jeweilige Protokoll.

  • Page 434: Mathematik

    ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <Time> *RST: Std.-einheit: s TIMebase:ZOOM:POSition <Position> Defines the position of the zoom window in the upper window. Parameter: <Position> Bereich: Depends on the zoom time base, from nearly 0 to 100 % for large zoom. *RST: Std.-einheit: % 16.6.2 Mathematik...
  • Page 435 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Suffix: <m> 1..5 Selects the math waveform. Parameter: <RemComplExpr> String parameter, consisting of the mathematical operation and the source(s), written in parenthesis. Beispiel: CALC:MATH<2>:EXPR:DEF "CH1+CH2" Operation Expression string Comment Addition "ADD(CH1,CH2)" "CH1+CH2" is also possible Subtraction "SUB(CH1,CH2)"...

  • Page 436: Referenzmesskurven

    ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Suffix: <m> 1..5 Selects the math waveform. Parameter: <Scale> Scale value, given in Volts per division 16.6.3 Referenzmesskurven In allen REFCurve:...-Befehlen gibt das Suffix <m> die Referenzmesskurve an. Rufen Sie mit folgenden Befehlen die Messkurvendaten ab: ●...
  • Page 437 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <Source> CH1 | CH2 | CH3 | CH4 | QMA | RE1 | RE2 | RE3 | RE4 | D70 | D158 | SPEC | MINH | MAXH | AVER CH1 | CH2 | CH3 | CH4 | QMA | RE1 | RE2 | RE3 | RE4 Any active channel, math, or reference waveform.
  • Page 438 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse REFCurve<m>:SAVE <Filename> Stores the reference waveform in the specified file. Suffix: <m> 1..4 Selects the reference waveform. Einstellparameter: <Filename> String with path and file name Verwendung: Nur Einstellung REFCurve<m>:LOAD <Filename> Loads the waveform data from the indicated reference file to the reference waveform. To load the correspondent instrument settings, use REFCurve<m>:LOAD:STATe auf Seite 438.
  • Page 439 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse REFCurve<m>:HORizontal:SCALe <Scale> Changes the horizontal scale (timebase) of the reference waveform independently of the channel waveform settings. Suffix: <m> 1..4 Selects the reference waveform. Parameter: <Scale> Std.-einheit: s/div REFCurve<m>:VERTical:POSition <Position> Changes the vertical position of the reference waveform. Suffix: <m>...

  • Page 440: Suche

    ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Suffix: <m> 1..4 Selects the reference waveform. Parameter: <WaveformLabel> String parameter String parameter Beispiel: REFCurve2:LABel "Origin" Sets the label "Origin" for reference R2. 16.6.4 Suche ● Allgemeine Sucheinstellungen................440 ● Konfiguration Flankensuche..................442 ● Konfiguration Pulsbreitensuche................443 ●...
  • Page 441 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse SEARch:CONDition <SearchCondition> Parameter: <SearchCondition> EDGE | WIDTh | PEAK | RUNT | RTIMe | DATatoclock | PATTern | PROTocol | WINDow EDGE An edge search result is found when the waveform passes the given level in the specified direction. WIDTH A width search finds pulses with an exact pulse width, or pulses shorter or longer than a given time, or pulses inside or outside...
  • Page 442 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse waveform enters or leaves the window, or if the waveform stays inside or outside for a time longer or shorter than specified, or if the waveform passes both levels in a given time. *RST: EDGE SEARch:SOURce <SearchSource>...
  • Page 443 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <DeltaLevel> Bereich: Lower limit depends on vertical scale and other set- tings, no upper limit *RST: 0.2 V 16.6.4.3 Konfiguration Pulsbreitensuche .................. 443 SEARch:TRIGger:WIDTh:POLarity ..................443 SEARch:TRIGger:WIDTh:LEVel ................443 SEARch:TRIGger:WIDTh:LEVel:DELTa ..................443 SEARch:TRIGger:WIDTh:RANGe ..................444 SEARch:TRIGger:WIDTh:WIDTh ..................
  • Page 444 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <Range> WITHin | OUTSide | SHORter | LONGer WITHin Finds pulses inside the range width ± Δt. OUTSide Finds pulses outside the range width ± Δt. SHORter Finds pulses shorter than the given width. LONGer Finds pulses longer than the given width.
  • Page 445 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse SEARch:MEASure:LEVel:PEAK:MAGNitude <Magnitude> Sets the peak-to-peak limit. If the signal exceeds this limit, a search event is listed. Parameter: <Magnitude> Std.-einheit: V 16.6.4.5 Konfiguration Anstiegszeit-/Abfallzeit-Suche ................. 445 SEARch:TRIGger:RISetime:SLOPe ................ 445 SEARch:TRIGger:LEVel:RISetime:LOWer .................445 SEARch:TRIGger:LEVel:RISetime:UPPer ................445 SEARch:TRIGger:RISetime:RANGe ..................446 SEARch:TRIGger:RISetime:TIME ..................
  • Page 446 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse To set the range ± Δt, use SEARch:TRIGger:RISetime:DELTa. Parameter: <Range> LONGer | SHORter | WITHin | OUTSide LONGer Finds rise/fall times longer than the given time. SHORter Finds rise/fall times shorter than the given time. WITHin Finds rise/fall times inside the range time ±...
  • Page 447 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <Polarity> POSitive | NEGative | EITHer *RST: SEARch:TRIGger:LEVel:RUNT:LOWer <LowerLevel> Sets the lower voltage threshold for runt detection. A positive runt crosses the lower level twice without crossing the upper level. Parameter: <LowerLevel> *RST: 400 mV Std.-einheit: V SEARch:TRIGger:LEVel:RUNT:UPPer <UpperLevel>...
  • Page 448 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <Width> Bereich: Depends on various settings, mainly time base and sample rate *RST: 400e-6 Std.-einheit: s SEARch:TRIGger:RUNT:DELTa <DeltaWidth> Sets a range Δt to the reference pulse width set with SEARch:TRIGger:RUNT:WIDTh , if is set to WITHin or OUTSide. SEARch:TRIGger:RUNT:RANGe Parameter: <DeltaWidth>...
  • Page 449 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <DataLevel> Bereich: Depends on vertical scale SEARch:TRIGger:DATatoclock:CLEVel:DELTa <LevelDelta> SEARch:TRIGger:DATatoclock:DLEVel:DELTa <LevelDelta> Set a hysteresis range to the clock and data levels in order to avoid unwanted search results caused by noise oscillation around the level. Parameter: <LevelDelta>...
  • Page 450 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse ...............451 SEARch:TRIGger:PATTern:WIDTh:RANGe ..............451 SEARch:TRIGger:PATTern:WIDTh[:WIDTh] ................ 451 SEARch:TRIGger:PATTern:WIDTh:DELTa SEARch:TRIGger:PATTern:SOURce <Pattern> Specifies the search pattern - the state for each channel. Parameter: <Pattern> String parameter String containing 0, 1, X|x for each channel. The order of chan- nels is fixed: CH1 CH2 [CH3 CH4] D0 D1 D2 D3 ...
  • Page 451 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse SEARch:TRIGger:PATTern:LEVel<n>:DELTa <LevelDelta> Sets a hysteresis range to the threshold of the specified source channel to avoid unwanted search results caused by noise oscillation around the level. Suffix: <n> 1..4 Selects the input channel. The number of channels depends on the instrument.
  • Page 452 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse 16.6.4.9 Konfiguration Fenstersuche .................452 SEARch:TRIGger:LEVel:WINDow:LOWer ................. 452 SEARch:TRIGger:LEVel:WINDow:UPPer ...................452 SEARch:TRIGger:WINDow:DELTa ................452 SEARch:TRIGger:WINDow:POLarity ................. 452 SEARch:TRIGger:WINDow:RANGe ................453 SEARch:TRIGger:WINDow:TIMerange .................. 453 SEARch:TRIGger:WINDow:WIDTh SEARch:TRIGger:LEVel:WINDow:LOWer <LowerLevel> SEARch:TRIGger:LEVel:WINDow:UPPer <UpperLevel> Set the lower and upper voltage limits for the window. Parameter: <UpperLevel>...
  • Page 453 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <RangeMode> ENTer | EXIT | WITHin | OUTSide | PASSthrough | NPASsthrough ENTer Triggers when the signal crosses the upper or lower level and thus enters the window made up of these two levels. EXIT Triggers when the signal leaves the window.
  • Page 454 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <Width> *RST: 400e-6 16.6.4.10 Suchergebnisse ....................454 SEARch:RESult:BCOunt? ..................454 SEARch:RESDiagram:SHOW .....................454 SEARch:RESult:ALL? ......................455 SEARch:RESult<n>? ......................455 SEARch:RCOunt? ....................455 EXPort:SEARch:NAME ....................456 EXPort:SEARch:SAVE SEARch:RESult:BCOunt? Returns the maximum number of search results, which the instrument can store. Rückgabewerte: <BufferedCount>...
  • Page 455 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Beispiel: SEARch:RESult:ALL? Returns all four results of a peak search: 1,-4.7750e-04,0,PEAK,NEGATIVE,-1.530e-02,2, -4.4630e-04,0,PEAK,NEGATIVE,-1.530e-02,3, -4.1660e-04,0,PEAK,NEGATIVE,-1.530e-02,4, -3.8690e-04,0,PEAK,NEGATIVE,-1.530e-02 Beispiel: Kapitel 16.2.3.1, "Puls mit angegebener Breite suchen", auf Seite 394 Verwendung: Nur Abfrage SEARch:RESult<n>? Returns the result values of the specified search result. See also: SEARch:RESult:ALL? Suffix:...

  • Page 456: History (Option R&S Rtm-K15)

    ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <FileName> String parameter Beispiel: EXPort:SEARch:NAME "/USB_FRONT/SEARCH/RESULT" On first save, the search results are saved to RESULT.CSV, on second save to RESULT01.CSV, the third to RESULT02.CSV ... EXPort:SEARch:SAVE Saves the search results to the path and file defined by EXPort:SEARch:NAME. Verwendung: Nur Einstellung 16.6.5 History (Option R&S RTM-K15)
  • Page 457 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Each predefined record length corresponds to a maximum number of history seg- ments, which are stored in the instrument's memory. If option R&S RTM-K15 is instal- led, you can display the history segments. Available record length values are: ●...
  • Page 458 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <State> ON | OFF 16.6.5.2 History-Segmente anzeigen Die Befehle in diesem Kapitel verwenden numerische Suffixe: ● CHANnel<m>: Gibt den analogen Eingangskanal an. ● MATH<m>: Gibt die mathematische Messkurve an, Bereich 1..4 ● DIGital<m>: Gibt den Logikkanal an, Bereich 0..15 ●...
  • Page 459 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse ...................460 DIGital<m>:HISTory:REPLay .................... 461 LOGic<p>:HISTory:REPLay ....................461 SPECtrum:HISTory:REPLay ..................461 CHANnel<m>:HISTory:REPLay ..............461 CALCulate:MATH<m>:HISTory:PLAYer:STATe ..................461 BUS<b>:HISTory:PLAYer:STATe ..................461 DIGital<m>:HISTory:PLAYer:STATe ................... 461 LOGic<p>:HISTory:PLAYer:STATe ...................461 SPECtrum:HISTory:PLAYer:STATe ................461 CHANnel<m>:HISTory:PLAYer:STATe CALCulate:MATH<m>:HISTory:CONTrol:ENABle] <PlayerControlEnable> BUS<b>:HISTory:CONTrol:ENABle] <PlayerControlEnable> DIGital<m>:HISTory:CONTrol:ENABle] <PlayerControlEnable> LOGic<p>:HISTory:CONTrol:ENABle] <PlayerControlEnable> CHANnel<m>:HISTory:CONTrol:[ENABle] <PlayerControl> Displays or hides the history player on the screen.
  • Page 460 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <PlayAll> ON | OFF If set to OFF, define the range of segments to be shown using CHANnel<m>:HISTory:STARt CHANnel<m>:HISTory: STOP *RST: CALCulate:MATH<m>:HISTory:STARt <StartAcquisition> BUS<b>:HISTory:STARt <StartAcquisition> DIGital<m>:HISTory:STARt <StartAcquisition> LOGic<p>:HISTory:STARt <StartAcquisition> SPECtrum:HISTory:STARt <StartAcquisition> CHANnel<m>:HISTory:STARt <StartAcquisition> Sets the index of the oldest segment to be displayed. Parameter: <StartAcquisition>...
  • Page 461 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse LOGic<p>:HISTory:REPLay <Replay> SPECtrum:HISTory:REPLay <Replay> CHANnel<m>:HISTory:REPLay <Replay> If set to ON, the replay of the selected history segments repeats automatically. Parameter: <Replay> ON | OFF *RST: STOP CALCulate:MATH<m>:HISTory:PLAYer:STATe <PlayerState> BUS<b>:HISTory:PLAYer:STATe <PlayerState> DIGital<m>:HISTory:PLAYer:STATe <PlayerState> LOGic<p>:HISTory:PLAYer:STATe <PlayerState> SPECtrum:HISTory:PLAYer:STATe <PlayerState> CHANnel<m>:HISTory:PLAYer:STATe <PlayerState>...
  • Page 462 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse ..................463 SPECtrum:HISTory:TSRelative? ................. 463 CHANnel<m>:HISTory:TSRelative? ...............463 CALCulate:MATH<m>:HISTory:TSRelative:ALL? .................. 463 BUS<b>:HISTory:TSRelative:ALL? ................463 DIGital<m>:HISTory:TSRelative:ALL? ................463 LOGic<p>:HISTory:TSRelative:ALL? ................463 SPECtrum:HISTory:TSRelative:ALL? ................463 CHANnel<m>:HISTory:TSRelative:ALL? ..............464 CALCulate:MATH<m>:HISTory:TSABsolute? ..................464 BUS<b>:HISTory:TSABsolute? ..................464 DIGital<m>:HISTory:TSABsolute? ..................464 LOGic<p>:HISTory:TSABsolute? ..................464 SPECtrum:HISTory:TSABsolute? ................464 CHANnel<m>:HISTory:TSABsolute? .............
  • Page 463 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Parameter: <TableMode> RELative | ABSolute RELative Time difference of the current segment to the newest segment (index = 0). ABSolute Date and daytime of the trigger event of the segments. Verwendung: Nur Abfrage CALCulate:MATH<m>:HISTory:TSRelative? BUS<b>:HISTory:TSRelative? DIGital<m>:HISTory:TSRelative? LOGic<p>:HISTory:TSRelative? SPECtrum:HISTory:TSRelative?
  • Page 464 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse CALCulate:MATH<m>:HISTory:TSABsolute? BUS<b>:HISTory:TSABsolute? DIGital<m>:HISTory:TSABsolute? LOGic<p>:HISTory:TSABsolute? SPECtrum:HISTory:TSABsolute? CHANnel<m>:HISTory:TSABsolute? Returns the absolute daytime of the selected acquisition (CHANnel<m>:HISTory: CURRent). Rückgabewerte: <Hour>, <Minute>, Comma-separated list <Seconds> Beispiel: CHAN:HIST:CURR -1 CHAN:HIST:TSAB? --> 16,24,3.302100000000E+01 Verwendung: Nur Abfrage CALCulate:MATH<m>:HISTory:TSABsolute:ALL? BUS<b>:HISTory:TSABsolute:ALL? DIGital<m>:HISTory:TSABsolute:ALL? LOGic<p>:HISTory:TSABsolute:ALL? SPECtrum:HISTory:TSABsolute:ALL? CHANnel<m>:HISTory:TSABsolute:ALL? Returns the absolute daytimes of all history segments.
  • Page 465 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse Beispiel: CHAN:HIST:CURR -5 CHAN:HIST:TSD? --> 2014,7,1 Verwendung: Nur Abfrage CALCulate:MATH<m>:HISTory:TSDate:ALL? BUS<b>:HISTory:TSDate:ALL? DIGital<m>:HISTory:TSDate:ALL? LOGic<p>:HISTory:TSDate:ALL? SPECtrum:HISTory:TSDate:ALL? CHANnel<m>:HISTory:TSDate:ALL? Returns the dates of all history segments. Rückgabewerte: <Year>, <Month>, Comma-separated list of year, month, and day values. <Day> The list starts with the oldest segment, and the newest segment is the last one.
  • Page 466 ® Fernsteuerbefehle R&S RTM3000 Messkurvenanalyse CHANnel<m>:HISTory:EXPort:NAME <ExportPath> EXPort:ATABle:NAME <ExportPath> Parameter: <ExportPath> String parameter Beispiel: EXPort:ATABle:NAME "/USB_FRONT/EXPORT/TIMES" BUS<b>:HISTory:EXPort:SAVE DIGital<m>:HISTory:EXPort:SAVE SPECtrum:HISTory:EXPort:SAVE CHANnel<m>:HISTory:EXPort:SAVE EXPort:ATABle:SAVE Saves the acquisition timestamps table to the file that is defined by the EXPort: command. ATABle:NAME Beispiel: EXPort:ATABle:SAVE The file contains the following timestamp values: "","Date","Time"...

  • Page 467: Messungen

    ® Fernsteuerbefehle R&S RTM3000 Messungen 16.7 Messungen 16.7.1 Schnellmessungen In den Befehlen für Schnellmessungen ist das numerische Suffix <m> irrelevant und sollte weggelassen werden....................467 MEASurement<m>:AON ....................467 MEASurement<m>:AOFF ..................467 MEASurement<m>:ARESult? ..................467 MEASurement<m>:ALL[:STATe] MEASurement<m>:AON Starts the quick measurement. Verwendung: Ereignis MEASurement<m>:AOFF Stops the quick measurement.

  • Page 468: Automatische Messungen

    ® Fernsteuerbefehle R&S RTM3000 Messungen 16.7.2 Automatische Messungen 16.7.2.1 Messeinstellungen ...................468 MEASurement<m>[:ENABle] ....................468 MEASurement<m>:MAIN ................... 470 MEASurement<m>:SOURce ...................471 MEASurement<m>:DELay:SLOPe ................471 MEASurement<m>:STATistics[:ENABle] ................472 MEASurement<m>:STATistics:RESet MEASurement<m>[:ENABle] <State> Activates or deactivates the selected measurement. Suffix: <m> 1..8 Selects the measurement place. Parameter: <State> ON | OFF *RST: MEASurement<m>:MAIN <MeasType>...
  • Page 469 ® Fernsteuerbefehle R&S RTM3000 Messungen Parameter: <MeasType> FREQuency | PERiod | PEAK | UPEakvalue | LPEakvalue | PPCount | NPCount | RECount | FECount | HIGH | LOW | AMPLitude | MEAN | RMS | RTIMe | FTIMe | PDCYcle | NDCYcle | PPWidth | NPWidth | CYCMean | CYCRms | STDDev | CYCStddev | DELay | PHASe | BWIDth | POVershoot | NOVershoot...
  • Page 470 ® Fernsteuerbefehle R&S RTM3000 Messungen Width of positive or negative pulses. CYCMean Mean voltage value of the left-most signal period of the wave- form of the selected channel. CYCRms RMS (root mean square) voltage value of the left-most signal period of the waveform of the selected channel. STDDev Standard deviation of the waveform.
  • Page 471 ® Fernsteuerbefehle R&S RTM3000 Messungen Parameter: <SignalSource> CH1..4 | MA1 | RE1..4 | D0..15 Waveform to be measured, required for all measurement types. For delay and phase measurements, it is the „Messquelle“ (Mea- sure Source). CH1 | CH2 | CH3 | CH4 Active signal channels 1 to 4 Active math channel RE1 | RE2 | RE3 | RE4...
  • Page 472 ® Fernsteuerbefehle R&S RTM3000 Messungen MEASurement<m>:STATistics:RESet Deletes the statistical results for all measurements, and starts a new statistical evalua- tion if the acquisition is running. The waveform count is set to 0 and all measurement values are set to NAN. Suffix: <m>...
  • Page 473 ® Fernsteuerbefehle R&S RTM3000 Messungen Rückgabewerte: <Value> Measurement result. If no measurement was executed, no value (NAN) is returned. Verwendung: Nur Abfrage MEASurement<m>:RESult:AVG? <AverageValue> Returns the average value of the current measurement series. The number of waveforms used for calculation is defined with MEASurement<m>: STATistics:WEIGht.
  • Page 474 ® Fernsteuerbefehle R&S RTM3000 Messungen Suffix: <m> 1..8 Selects the measurement place. Abfrageparameter: <PositivePeak> Maximum measurement result Verwendung: Nur Abfrage MEASurement<m>:RESult:WFMCount? <WaveformCount> Returns the current number of measured waveforms. The query for MIN and MAX values is not possible. Suffix: <m>...
  • Page 475 ® Fernsteuerbefehle R&S RTM3000 Messungen Verwendung: Nur Abfrage MEASurement<m>:STATistics:VALue<n>? Returns the n statistical value from the indicated buffer place. Note: Valid buffered values can only be read if the acquisition is stopped. As long as the acquisition is running, the buffer contents is changing and the buffered values are not valid for reading.
  • Page 476 ® Fernsteuerbefehle R&S RTM3000 Messungen Parameter: <FileName> String parameter EXPort:MEASurement:STATistics:ALL:SAVE Saves statistical results of all measurement places to the file that is defined by the command. EXPort:MEASurement:STATistics:ALL:NAME Beispiel: The file contains general information, statistical results, long term statistics, and the individual values that are used to calcu- late the statistics.
  • Page 477 ® Fernsteuerbefehle R&S RTM3000 Messungen 16.7.2.3 Messbereich ....................477 MEASurement<m>:GATE ..................477 MEASurement<m>:GATE:MODE ...............477 MEASurement<m>:GATE:ABSolute:STARt ............... 477 MEASurement<m>:GATE:ABSolute:STOP ............... 478 MEASurement<m>:GATE:RELative:STARt ................478 MEASurement<m>:GATE:RELative:STOP MEASurement<m>:GATE <State> Activates or deactivates the measurement gate. To set the gate, use: ● MEASurement<m>:GATE:MODE ● MEASurement<m>:GATE:ABSolute:STARt MEASurement<m>:GATE: ABSolute:STOP ●...
  • Page 478 ® Fernsteuerbefehle R&S RTM3000 Messungen Parameter: <Time> *RST: 300e-6 Std.-einheit: s MEASurement<m>:GATE:RELative:STARt <Position> MEASurement<m>:GATE:RELative:STOP <Position> Define the relative start and end values for the measurement gate, respectively. Suffix: <m> 1..4 The suffix is irrelevant. One gate is used for all measurement places.

  • Page 479: Cursor-Messungen

    ® Fernsteuerbefehle R&S RTM3000 Messungen REFLevel:RELative:LOWer <LowerLevel> REFLevel:RELative:UPPer <UpperLevel> Set the lower and upper reference levels for rise and fall time mesurements (cursor and automatic mesurements) if is set to USER. The REFLevel:RELative:MODE levels are defined as percentages of the high signal level. They are valid for all measu- rements.
  • Page 480 ® Fernsteuerbefehle R&S RTM3000 Messungen Suffix: <m> 1, the suffix is irrelevant. Verwendung: Ereignis CURSor<m>:STATe <State> Activates or deactivates the cursor measurement. Suffix: <m> 1, the suffix is irrelevant. Parameter: <State> ON | OFF *RST: CURSor<m>:SOURce <Source> Defines the source of the cursor measurement. Suffix: <m>...
  • Page 481 ® Fernsteuerbefehle R&S RTM3000 Messungen Parameter: <Type> HORizontal | VERTical | HVERtical To set the V-marker measurement, use CURSor<m>: TRACking[:STATe]. *RST: VERTical Value Description Queries for results HORizontal Sets two horizontal cursor lines and measures the CURSor<m>:Y1Position voltages at the two cursor positions and the delta CURSor<m>:Y2Position of the two values.
  • Page 482 ® Fernsteuerbefehle R&S RTM3000 Messungen CURSor<m>:Y1Position <Yposition1> CURSor<m>:Y2Position <Yposition2> The commands specify or return the positions of horizontal cursor lines on the y-axis (voltage, current, level for FFT). Suffix: <m> 1, the suffix is irrelevant. Parameter: <Yposition2> Bereich: Depends on the current instrument settings. Inkrement: 0.01 Std.-einheit: V CURSor<m>:YCOupling <Coupling>...
  • Page 483 ® Fernsteuerbefehle R&S RTM3000 Messungen CURSor<m>:TRACking:SCALe[:STATe] <State> Enables the adjustment of cursor lines if the vertical or horizontal scales are changed. Suffix: <m> 1, the suffix is irrelevant. Parameter: <State> ON | OFF Cursor lines keep their relative position to the waveform. Cursor lines remain on their position on the display if the scaling is changed.
  • Page 484 ® Fernsteuerbefehle R&S RTM3000 Messungen Suffix: <m> 1, the suffix is irrelevant. Rückgabewerte: <Value> Measurement result Verwendung: Nur Abfrage CURSor<m>:XDELta[:VALue]? Returns the time difference between two vertical cursor lines (Δt). Suffix: <m> 1, the suffix is irrelevant. Rückgabewerte: <Delta> Bereich: -100E24 bis 100E24 Inkrement: 0.1 Std.-einheit: s...

  • Page 485: Anwendungen

    ® Fernsteuerbefehle R&S RTM3000 Anwendungen Suffix: <m> 1, the suffix is irrelevant. Rückgabewerte: <Slope> Inverse value Verwendung: Nur Abfrage 16.8 Anwendungen 16.8.1 Maskentests 16.8.1.1 Maskeneinstellungen ......................... 485 MASK:STATe ......................485 MASK:SOURce ......................486 MASK:CHCopy ......................486 MASK:YPOSition ....................... 486 MASK:YSCale .......................
  • Page 486 ® Fernsteuerbefehle R&S RTM3000 Anwendungen MASK:CHCopy Creates a mask from the envelope waveform of the source set with MASK:SOURce. Verwendung: Ereignis MASK:YPOSition <Yposition> Moves the mask vertically within the display. Parameter: <Yposition> Mask offset from the vertical center Std.-einheit: div MASK:YSCale <Yscale>...
  • Page 487 ® Fernsteuerbefehle R&S RTM3000 Anwendungen Verwendung: Nur Einstellung MASK:LOAD <Filename> Loads a stored mask from the specified file. Einstellparameter: <Filename> String parameter Path and file name Verwendung: Nur Einstellung 16.8.1.2 Aktionen bei Verletzung ................487 MASK:ACTion:SOUNd:EVENt:MODE .................487 MASK:ACTion:STOP:EVENt:MODE ................487 MASK:ACTion:SCRSave:EVENt:MODE ................
  • Page 488 ® Fernsteuerbefehle R&S RTM3000 Anwendungen Parameter: <EventMode> OFF | EACH No action is executed. EACH The selected action is executed on each violation of the mask. *RST: MASK:ACTion:STOP:EVENt:COUNt <EventCount> Sets the number of mask violations after which the action is executed. Parameter: <EventCount>...
  • Page 489 ® Fernsteuerbefehle R&S RTM3000 Anwendungen 16.8.1.3 Maskentest ........................489 MASK:TEST ....................489 MASK:RESet:COUNter ......................489 MASK:COUNt? ......................489 MASK:VCOunt? ....................489 MASK:CAPTure[:MODE] MASK:TEST <Test> Starts, finishes or interrupts a mask test. Parameter: <Test> RUN | STOP | PAUSe *RST: STOP MASK:RESet:COUNter Sets the counters of passed and failed acquisitions to Zero. Verwendung: Ereignis MASK:COUNt?

  • Page 490: Fft-Analyse

    ® Fernsteuerbefehle R&S RTM3000 Anwendungen 16.8.1.4 Maskendaten Verwenden Sie folgende Befehle, die in Kapitel 16.9.1.5, "Masken", auf Seite 518 beschrieben werden: ● auf Seite 518 MASK:DATA? ● auf Seite 518 MASK:DATA:HEADer? ● auf Seite 520 MASK:DATA:XINCrement? ● auf Seite 519 MASK:DATA:XORigin? ●...
  • Page 491 ® Fernsteuerbefehle R&S RTM3000 Anwendungen SPECtrum:FREQuency:WINDow:TYPE Window functions are multiplied with the input values and thus can improve the spect- rum analysis display. Parameter: <WindowFunction> RECTangular | HAMMing | HANNing | BLACkmanharris | FLATtop RECTangular The rectangular window has high frequency accuracy with thin spectral lines, but with increased noise.
  • Page 492 ® Fernsteuerbefehle R&S RTM3000 Anwendungen SPECtrum:FREQuency:POSition Defines the vertical position of the spectrum. Parameter: <Position> Std.-einheit: div SPECtrum:FREQuency:SCALe Sets the vertical scale of the spectrum analysis waveform. Parameter: <Scale> Range values and unit depend on SPECtrum:FREQuency: MAGNitude:SCALe. 16.8.2.2 Frequenzeinstellungen ..................492 SPECtrum:FREQuency:CENTer ...................492 SPECtrum:FREQuency:FULLspan...
  • Page 493 ® Fernsteuerbefehle R&S RTM3000 Anwendungen SPECtrum:FREQuency:STARt Defines the start frequency of the displayed frequency domain at the left display edge: Center - Span/2 You can set start and stop frequency instead of defining a center frequency and span. Parameter: <StartFrequency> Bereich: Depends on various other settings, mainly on time base, span/RBW ratio, and center frequency.
  • Page 494 ® Fernsteuerbefehle R&S RTM3000 Anwendungen SPECtrum:TIME:RANGe <TimeRange> Sets the time range for the time domain diagram. Parameter: <TimeRange> 16.8.2.4 Messkurveneinstellungen ................ 494 SPECtrum:WAVeform:AVERage[:ENABle] ............... 494 SPECtrum:WAVeform:MAXimum[:ENABle] ................ 494 SPECtrum:WAVeform:MINimum[:ENABle] ...............494 SPECtrum:WAVeform:SPECtrum[:ENABle] ................ 494 SPECtrum:FREQuency:AVERage:COUNt ..............494 SPECtrum:FREQuency:AVERage:COMPlete? ..................494 SPECtrum:FREQuency:RESet SPECtrum:WAVeform:AVERage[:ENABle] <WaveformEnable> SPECtrum:WAVeform:MAXimum[:ENABle] <WaveformEnable>...
  • Page 495 ® Fernsteuerbefehle R&S RTM3000 Anwendungen 16.8.2.5 Messkurvendaten ................495 SPECtrum:WAVeform:AVERage:DATA? ................495 SPECtrum:WAVeform:MAXimum:DATA? ................495 SPECtrum:WAVeform:MINimum:DATA? ................495 SPECtrum:WAVeform:SPECtrum:DATA? .............. 495 SPECtrum:WAVeform:AVERage:DATA:HEADer? ............. 495 SPECtrum:WAVeform:MAXimum:DATA:HEADer? ...............496 SPECtrum:WAVeform:MINimum:DATA:HEADer? ............. 496 SPECtrum:WAVeform:SPECtrum:DATA:HEADer? ..............496 SPECtrum:WAVeform:AVERage:DATA:POINts? ...............496 SPECtrum:WAVeform:MAXimum:DATA:POINts? ..............496 SPECtrum:WAVeform:MINimum:DATA:POINts? ...............496 SPECtrum:WAVeform:SPECtrum:DATA:POINts? ............496 SPECtrum:WAVeform:AVERage:DATA:XINCrement? ............496 SPECtrum:WAVeform:MAXimum:DATA:XINCrement?
  • Page 496 ® Fernsteuerbefehle R&S RTM3000 Anwendungen SPECtrum:WAVeform:MINimum:DATA:HEADer? SPECtrum:WAVeform:SPECtrum:DATA:HEADer? Returns information on the indicated waveform. Rückgabewerte: <Header> StringData Verwendung: Nur Abfrage SPECtrum:WAVeform:AVERage:DATA:POINts? SPECtrum:WAVeform:MAXimum:DATA:POINts? SPECtrum:WAVeform:MINimum:DATA:POINts? SPECtrum:WAVeform:SPECtrum:DATA:POINts? Returns the number of data samples that are returned with SPECtrum:WAVeform:xxx:DATA for the indicated waveform. Rückgabewerte: <DataPoints> Verwendung: Nur Abfrage SPECtrum:WAVeform:AVERage:DATA:XINCrement?

  • Page 497: Spektrumanalyse (Option R&S Rtm-K18)

    ® Fernsteuerbefehle R&S RTM3000 Anwendungen Rückgabewerte: <Yincrement> Verwendung: Nur Abfrage SPECtrum:WAVeform:AVERage:DATA:YORigin? SPECtrum:WAVeform:MAXimum:DATA:YORigin? SPECtrum:WAVeform:MINimum:DATA:YORigin? SPECtrum:WAVeform:SPECtrum:DATA:YORigin? Returns the vertical bit resolution of the indicated waveform. Rückgabewerte: <Yorigin> Verwendung: Nur Abfrage SPECtrum:WAVeform:AVERage:DATA:YRESolution? SPECtrum:WAVeform:MAXimum:DATA:YRESolution? SPECtrum:WAVeform:MINimum:DATA:YRESolution? SPECtrum:WAVeform:SPECtrum:DATA:YRESolution? Returns the vertical bit resolution of the indicated waveform. Rückgabewerte: <Yresolution>...
  • Page 498 ® Fernsteuerbefehle R&S RTM3000 Anwendungen Parameter: <LinesPerAcquisition>Bereich: 1 bis 20 Inkrement: 1 *RST: 16.8.3.2 Peaklisteneinstellungen ................498 SPECtrum:MARKer:RTABle:ENABle ..................498 SPECtrum:MARKer[:ENABle] ..................498 SPECtrum:MARKer:SOURce ................498 SPECtrum:MARKer:SETup:MMODe ................. 499 SPECtrum:MARKer:SETup:MLEVel ................499 SPECtrum:MARKer:SETup:DISTance ................499 SPECtrum:MARKer:SETup:EXCursion .................499 SPECtrum:MARKer:SETup:MWIDth ...............499 SPECtrum:MARKer:REFerence:SETup:CMPeak ............499 SPECtrum:MARKer:REFerence:SETup:CSCReen SPECtrum:MARKer:RTABle:ENABle <ResultTable>...
  • Page 499 ® Fernsteuerbefehle R&S RTM3000 Anwendungen Parameter: <MarkerMode> LONLy | ADVanced LONLy Level only: detects a peak when a certain minimum level is exceeded. You can define the minimum level with SPECtrum: MARKer:SETup:MLEVel. ADVanced Enables a more precise advanced peak definition. SPECtrum:MARKer:SETup:MLEVel Sets the minimum level for marker peak detection.
  • Page 500 ® Fernsteuerbefehle R&S RTM3000 Anwendungen Verwendung: Ereignis 16.8.3.3 Referenzmarker ..............500 SPECtrum:MARKer:REFerence:SETup:MODE ..............500 SPECtrum:MARKer:REFerence:SETup:INDex ............500 SPECtrum:MARKer:REFerence:SETup:FREQuency ..............500 SPECtrum:MARKer:REFerence:SETup:SPAN ..................501 SPECtrum:MARKer:RMARker? ..............501 SPECtrum:MARKer:RMARker:FREQuency? ................501 SPECtrum:MARKer:RMARker:LEVel? ................... 501 SPECtrum:MARKer:RMODe SPECtrum:MARKer:REFerence:SETup:MODE Sets the mode for the selection of the reference peak. Parameter: <ReferenceMode>...
  • Page 501 ® Fernsteuerbefehle R&S RTM3000 Anwendungen SPECtrum:MARKer:RMARker? Returns the frequency and the level values of the present reference marker. Rückgabewerte: <ReferenceFrequency> <ReferenceLevel> Verwendung: Nur Abfrage SPECtrum:MARKer:RMARker:FREQuency? Returns the frequency of the reference marker. Rückgabewerte: <ReferenceFrequency> Verwendung: Nur Abfrage SPECtrum:MARKer:RMARker:LEVel? Returns the level of the reference marker. Rückgabewerte: <ReferenceLevel>...
  • Page 502 ® Fernsteuerbefehle R&S RTM3000 Anwendungen 16.8.3.4 Peaklistenergebnisse ..................502 SPECtrum:MARKer:RCOunt? ..................502 SPECtrum:MARKer:RESult<n>? ................502 SPECtrum:MARKer:RESult<n>:ALL? ..............502 SPECtrum:MARKer:RESult<n>:ALL:DELTa? ................503 SPECtrum:MARKer:RESult<n>:DELTa? ..............503 SPECtrum:MARKer:RESult<n>:FREQuency? ............503 SPECtrum:MARKer:RESult<n>:FREQuency:DELTa? ................503 SPECtrum:MARKer:RESult<n>:LEVel? ..............504 SPECtrum:MARKer:RESult<n>:LEVel:DELTa? SPECtrum:MARKer:RCOunt? Returns the number of detected peaks. Parameter: <ResultCount> Verwendung: Nur Abfrage SPECtrum:MARKer:RESult<n>? Returns the frequency and level values of the n-th marker.
  • Page 503 ® Fernsteuerbefehle R&S RTM3000 Anwendungen Suffix: <n> Rückgabewerte: <ResultValues> List of numeric values with shape <freq>,<level>,..Verwendung: Nur Abfrage SPECtrum:MARKer:RESult<n>:DELTa? Returns the difference in the values between the n-th marker and the reference mar- ker. Suffix: <n> Verwendung: Nur Abfrage SPECtrum:MARKer:RESult<n>:FREQuency? Returns the frequency of the n-th marker.
  • Page 504 ® Fernsteuerbefehle R&S RTM3000 Anwendungen SPECtrum:MARKer:RESult<n>:LEVel:DELTa? Returns the delta level, the difference between the level of the specified marker and the level of the reference marker. Suffix: <n> Rückgabewerte: <ResultLevelDifference> Verwendung: Nur Abfrage 16.8.3.5 Anzeigeeinstellungen für Spektrum und Spektrogramm ............ 504 SPECtrum:FREQuency:BANDwidth[:RESolution]:AUTO ..............504 SPECtrum:DIAGram:COLor:MAGNitude:MODE...

  • Page 505: Xy-Messkurven

    ® Fernsteuerbefehle R&S RTM3000 Anwendungen SPECtrum:DIAGram:COLor:MINimum[:LEVel] <MinimumLevel> Sets the level used as a minimum of the color scale selected with SPECtrum: DIAGram:COLor:SCHeme:SPECtrogramm/SPECtrum:DIAGram:COLor:SCHeme: FDOMain. All level values lower than the minimum are displayed with the minimum color. Parameter: <MinimumLevel> SPECtrum:DIAGram:COLor:SCHeme:FDOMain <ColorScheme> Sets the color scale for the display of the waveform in the frequency domain diagram.

  • Page 506: Digitalvoltmeter

    ® Fernsteuerbefehle R&S RTM3000 Anwendungen Parameter: <Mode> YT | XY Default time diagram with a time axis in x-direction and the sig- nal amplitudes displayed in y-direction. XY-diagram, combines the voltage levels of two waveforms in one diagram. *RST: DISPlay:XY:XSOurce <Source> Defines the source to be displayed in x-direction in an XY-diagram, replacing the usual time base.
  • Page 507 ® Fernsteuerbefehle R&S RTM3000 Anwendungen ......................507 DVM<m>:ENABle ......................507 DVM<m>:SOURce ......................507 DVM<m>:TYPE .................... 507 DVM<m>:RESult[:ACTual]? ................508 DVM<m>:RESult[:ACTual]:STATus? DVM<m>:ENABle <VoltmeterEnable> Enables and disables all configured meter measurements. Suffix: <m> 1..4 The suffix is irrelevant. Parameter: <VoltmeterEnable> ON | OFF *RST: DVM<m>:SOURce <Source>...

  • Page 508: Triggerzähler

    ® Fernsteuerbefehle R&S RTM3000 Anwendungen Suffix: <m> 1..4 Sets the number of the meter measurement. Beispiel: DVM2:SOUR CH2 DVM2:TYPE DCRMs DVM2:RES? <-- 7.089E-01 An RMS measurement is performed on measurement place 2, on channel 2. The result is 708.9 mV. Verwendung: Nur Abfrage DVM<m>:RESult[:ACTual]:STATus?

  • Page 509: Ergebnisse Dokumentieren

    ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren TCOunter:ENABle <Enable> Enables or disables the trigger counter measurements. Parameter: <Enable> ON | OFF TCOunter:SOURce Sets the measurement source for the counter. Parameter: <CounterSource> CH1 | CH2 | CH3 | CH4 | TRIGger TRIGger: Trigger source *RST: TRIG TCOunter:RESult[:ACTual]:FREQuency?

  • Page 510: Übertragung Von Messkurvendaten

    ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren 16.9.1 Übertragung von Messkurvendaten In diesem Kapitel werden Datenübertragungsbefehle, die sich auf andere Befehle in verschiedenen Anwendungen des Geräts auswirken, und Übertragungsbefehle, die auf dieselbe Weise funktionieren, beschrieben. 16.9.1.1 Formateinstellungen ......................510 FORMat[:DATA] ......................512 FORMat:BORDer FORMat[:DATA] <DataFormat>,<Accuracy>...
  • Page 511 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Parameter: <DataFormat> ASCii | REAL | UINTeger ASCii List of values, for example, 1.23,1.22,1.24,.. <Accuracy> is 0 which means that the instrument selects the number of digits to be returned. The query returns ASC,0. REAL Binary format.
  • Page 512 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Beispiel: Query for data format: FORM? -> ASC,0 Beispiel: Set the unsigned integer format, 16 bit data length: FORM UINT,16 FORMat:BORDer <ByteOrder> Defines the byte order for binary data export if is set to REAL or FORMat[:DATA] UINT,16|32.
  • Page 513 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Rückgabewerte: <Data> List of values according to the format settings - the voltages of recorded waveform samples. Beispiel: FORM ASC CHAN1:DATA? -0.125000,-0.123016,-0.123016,-0.123016, -0.123016,-0.123016,... Beispiel: Kapitel 16.2.1.3, "Messkurvendaten im echten Format lesen", auf Seite 391 and Kapitel 16.2.1.4, "Messkurvendaten im Ganzzahlformat ohne Vorzeichen lesen",...
  • Page 514 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Note: The sample range can only be changed in STOP mode. If the acquisition is run- ning, DEF is always used automatically. If the acquisition has been stopped, data can be read from the memory, and all settings are available. Suffix: <m>...
  • Page 515 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren To set the export format, use FORMat[:DATA]. To set the range of samples to be returned, use CHANnel<m>:DATA:POINts. Suffix: <m> 1..4 Selects the input channel. The number of channels depends on the instrument. Parameter: <EnvelopeData>...
  • Page 516 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren ● auf Seite 521 CALCulate:MATH<m>:DATA:YRESolution? CALCulate:MATH<m>:DATA? Returns the data of the math waveform points for transmission from the instrument to the controlling computer. The waveforms data can be used in MATHLAB, for example. To set the export format, use auf Seite 510.
  • Page 517 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren 16.9.1.4 Referenzmesskurven Beachten Sie neben den unten beschriebenen Befehlen auch folgende Befehle: ● auf Seite 520 REFCurve<m>:DATA:XINCrement? ● auf Seite 519 REFCurve<m>:DATA:Xorigin? ● auf Seite 521 REFCurve<m>:DATA:YINCrement? ● auf Seite 520 REFCurve<m>:DATA:Yorigin? ● auf Seite 521 REFCurve<m>:DATA:YRESolution? REFCurve<m>:DATA? Returns the data of the reference waveform for transmission from the instrument to the...
  • Page 518 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren 16.9.1.5 Masken Beachten Sie neben den unten beschriebenen Befehlen auch folgende Befehle: ● auf Seite 520 MASK:DATA:XINCrement? ● auf Seite 519 MASK:DATA:XORigin? ● auf Seite 521 MASK:DATA:YINCrement? ● auf Seite 520 MASK:DATA:YORigin? ● auf Seite 521 MASK:DATA:YRESolution? MASK:DATA? Returns the data of the mask.
  • Page 519 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren 16.9.1.7 Parameter für Datenauswertung Zur Analyse von Messkurvendaten benötigen Sie Parameter, die mit den folgenden Befehlen abgefragt werden..................519 CHANnel<m>:DATA:XORigin? ................. 519 CHANnel<m>:DATA:ENVelope:XORigin? ................519 CALCulate:MATH<m>:DATA:XORigin? ....................519 MASK:DATA:XORigin? ....................519 LOGic<p>:DATA:XORigin? .................... 519 DIGital<m>:DATA:XORigin? ..................519 REFCurve<m>:DATA:Xorigin?
  • Page 520 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren The commands are relevant for data conversion if binary data format is defined (FORM UINT, 8|16|32). Suffix: <m> 1..4 Rückgabewerte: <Xorigin> Time in s Beispiel: Kapitel 16.2.1.4, "Messkurvendaten im Ganzzahlformat ohne Vorzeichen lesen", auf Seite 391 Verwendung: Nur Abfrage CHANnel<m>:DATA:XINCrement?
  • Page 521 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Rückgabewerte: <Yorigin> Voltage in V Beispiel: Kapitel 16.2.1.4, "Messkurvendaten im Ganzzahlformat ohne Vorzeichen lesen", auf Seite 391 Verwendung: Nur Abfrage CHANnel<m>:DATA:YINCrement? CHANnel<m>:DATA:ENVelope:YINCrement? CALCulate:MATH<m>:DATA:YINCrement? MASK:DATA:YINCrement? LOGic<p>:DATA:YINCrement? DIGital<m>:DATA:YINCrement? REFCurve<m>:DATA:YINCrement? Return the voltage value per bit of the indicated waveform. The commands are relevant for data conversion if binary data format is defined (FORM UINT, 8|16|32).

  • Page 522: Messkurvendatenexport In Datei

    ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Verwendung: Nur Abfrage 16.9.2 Messkurvendatenexport in Datei .................... 522 EXPort:WAVeform:SOURce ....................522 EXPort:WAVeform:NAME ....................522 EXPort:WAVeform:SAVE EXPort:WAVeform:SOURce <WaveformSource> Defines the waveform to be exported. Parameter: <WaveformSource> CH1..4 | D70 | D158 | MA1 | RE1..4 CH1..4 Analog channels CH1 | CH2 | CH3 | CH4 Pod 1, digital channels D0 to D7 are exported together D158...

  • Page 523: Screenshots

    ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Verwendung: Ereignis 16.9.3 Screenshots In diesem Kapitel werden Fernsteuerbefehle zum Speichern von Screenshots beschrieben......................523 MMEMory:NAME ....................... 523 HCOPy[:IMMediate] ......................523 HCOPy:DATA? ......................524 HCOPy:FORMat ......................524 HCOPy:LANGuage ......................524 HCOPy:SIZE:X? ......................524 HCOPy:SIZE:Y? ......................524 HCOPy:PAGE:SIZE...
  • Page 524 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren HCOPy:FORMat <Format> HCOPy:LANGuage <Format> Defines the format of the screenshot. Parameter: <Format> BMP | PNG | GIF BMP: Windows Bitmap Format PNG: Portable Network Graphic GIF: Graphics interchange format *RST: Beispiel: Kapitel 16.2.1.1, "Screenshots in Datei speichern", auf Seite 389 HCOPy:SIZE:X?

  • Page 525: Geräteeinstellungen: Subsystem Mass Memory

    ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Parameter: <ColorScheme> COLor | GRAYscale | INVerted INVerted inverts the colors of the output, i.e. a dark waveform is printed on a white background. *RST: COLor Beispiel: Kapitel 16.2.1.1, "Screenshots in Datei speichern", auf Seite 389 16.9.4 Geräteeinstellungen: Subsystem Mass MEMory Mit Befehlen des Subsystems Mass MEMory kann auf die Speichermedien zugegriffen werden, um Geräteeinstellungen und Daten zu speichern und abzurufen.
  • Page 526 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Parameter: <Drive> List of strings, for example, ""/INT"",""/USB_FRONT"" /INT: internal storage /USB_FRONT: USB connector on the front panel /USB_REAR: USB connector on the rear panel Verwendung: Nur Abfrage MMEMory:MSIS <Drive> Changes the default storage location (drive). Parameter: <Drive>...
  • Page 527 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren MMEMory:RDIRectory <DirectoryName> Deletes the specified directory. Note: All subdirectories and all files in the specified directory and in the subdirectories will be deleted! You cannot delete the current directory or a superior directory. In this case, the instru- ment returns an execution error.
  • Page 528 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Beispiel: Query with filter: MMEM:DCAT? "/USB_FRONT/DA*" received "DATA,,0","DATA_NEW,,0" MMEM:DCAT:LENG? "/USB_FRONT/DA*" received 2 Verwendung: Nur Abfrage MMEMory:DCATalog:LENGth? <PathName> Returns the number of directories in specified directory. The result corresponds to the number of strings returned by the MMEMory:DCATalog? command. Abfrageparameter: <PathName>...
  • Page 529 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Beispiel: Query for TXT files in the DATA directory, with relative path: MMEM:CDIR "/USB_FRONT/DATA"' MMEM:CAT? "*.TXT" received: 511104,8633856,"MONDAY.TXT,,8" MMEM:CAT:LENGTH? "*.TXT" received 1 Beispiel: Kapitel 16.2.1.2, "Einstellungsdaten speichern, kopieren und laden", auf Seite 390 Verwendung: Nur Abfrage MMEMory:CATalog:LENGth? <PathName>...
  • Page 530 ® Fernsteuerbefehle R&S RTM3000 Ergebnisse dokumentieren Einstellparameter: <FileSource> String parameter Path and name of the file to be moved <FileDestination> String parameter Path and name of the new file Beispiel: MMEM:MOVE "/INT/SETTINGS/SET001.SET", "/USB_FRONT/SETTINGS/SET001.SET" Verwendung: Nur Einstellung MMEMory:DELete <FileSource> Removes a file from the specified directory. Einstellparameter: <FileSource>...

  • Page 531: Allgemeine Geräteeinstellungen

    ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen MMEMory:STORe:STATe <StateNumber>,<FileName> Saves the current device settings to the specified file in the current directory. Einstellparameter: <StateNumber> Bereich: 1 bis 1 Inkrement: 0 *RST: <FileName> String parameter File name, with or without file extension Beispiel: MMEM:CDIR "/USB_FRONT/DATA"' MMEM:STOR:STAT 1,"MORNING.SET"...

  • Page 532: Anzeigeeinstellungen

    ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen 16.10.1 Anzeigeeinstellungen ......................532 DISPlay:LANGuage ....................532 DISPlay:CLEar[:SCReen] ................... 532 DISPlay:PERSistence:TYPE .................... 533 DISPlay:PERSistence:TIME ..................533 DISPlay:PERSistence:CLEar ..................533 DISPlay:PERSistence[:STATe] ..................534 DISPlay:PERSistence:INFinite ....................534 DISPlay:DIALog:CLOSe ..................... 534 DISPlay:DIALog:MESSage .....................534 DISPlay:GRID:STYLe ...................534 DISPlay:INTensity:BACKlight ....................535 DISPlay:INTensity:GRID ..................535 DISPlay:INTensity:WAVeform ......................
  • Page 533 ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen Parameter: <Type> OFF | TIME | INFinite Deactivates persistence. TIME Data points remain on the screen for the duration defined with DISPlay:PERSistence:TIME. Data points remain on the screen infinitely until persistence is set to OFF. *RST: DISPlay:PERSistence:TIME <Time>...
  • Page 534 ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen DISPlay:PERSistence:INFinite <InfinitePersistence> Sets the persistence time to infinite if is ON. each DISPlay:PERSistence[:STATe] new data point remains on the screen infinitely until this setting is changed or the per- sistence is cleared. Parameter: <InfinitePersistence> ON | OFF *RST: DISPlay:DIALog:CLOSe Closes an open message box.
  • Page 535 ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen Parameter: <Intensity> Value in percent Bereich: 10 bis 100 Inkrement: 1 *RST: not available, *RST does not change the intensity Std.-einheit: % DISPlay:INTensity:GRID <Intensity> Defines the brightness of the grid lines in the diagram. Parameter: <Intensity>...

  • Page 536: Systemeinstellungen

    ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen DISPlay:STYLe <Style> Defines how the waveform data is displayed Parameter: <Style> VECTors | DOTS VECTors Individual data points are connected by a line. DOTS Only the data points are displayed. *RST: VECT 16.10.2 Systemeinstellungen ........................
  • Page 537 ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen Rückgabewerte: <SelfAlignmentState> NOALignment | RUN | ERRor | OK | ABORt NOALignment: no self-aligment was performed. Relevant for service operations. RUN: self-aligment is running ERRor: an error occured. OK: self-aligment has been performed successfully ABORt: self-aligment has been cancelled Verwendung: Nur Abfrage...
  • Page 538 ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen SYSTem:COMMunicate:INTerface[:SELect] Selects the interface for remote control and web browser access ( ETHernet only). Parameter: <Interface> USB | ETHernet SYSTem:BEEPer:CONTrol:STATe Enables or disables a sound for general control events, e.g. changing the measure- ment type in the „Measure“ menu. Parameter: <ControlBeep>...
  • Page 539 ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen Rückgabewerte: <Error> Error/event_number,"Error/event_description>[;Device-depen- dent info]" Beispiel: 0,"No error" Verwendung: Nur Abfrage SCPI-konform SYSTem:ERRor:ALL? Returns a list of all error/event numbers and their description, and removes it from the error/event queue. Rückgabewerte: <ErrorList> List of ErrorFormat List of: Error/event_number,"Error/event_description>[;Device- dependent info]"...

  • Page 540: Lan-Einstellungen

    ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen Rückgabewerte: <SystemTree> List of commands Verwendung: Nur Abfrage 16.10.3 LAN-Einstellungen Die folgenden Befehle sind wirksam, wenn SYSTem:COMMunicate:INTerface[: auf ETHernet gesetzt ist. SELect] ............540 SYSTem:COMMunicate:INTerface:ETHernet:DHCP ............ 540 SYSTem:COMMunicate:INTerface:ETHernet:IPADdress ............540 SYSTem:COMMunicate:INTerface:ETHernet:SUBNet ............540 SYSTem:COMMunicate:INTerface:ETHernet:GATeway ............541 SYSTem:COMMunicate:INTerface:ETHernet:IPPort ............541...

  • Page 541: Usb-Einstellungen

    ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen <ThirdByte> Bereich: 0 bis 255 Inkrement: 1 <FourthByte> Bereich: 0 bis 255 Inkrement: 1 SYSTem:COMMunicate:INTerface:ETHernet:IPPort <IPPort> Returns or specifies the IP port number (default = 5025). Parameter: <IPPort> Bereich: 1024 bis 65535 SYSTem:COMMunicate:INTerface:ETHernet:HTTPport <HTTPport> Returns or specifies the VXI-11 port number (default = 1024).

  • Page 542: Trigger Out

    ® Fernsteuerbefehle R&S RTM3000 Allgemeine Geräteeinstellungen SYSTem:COMMunicate:INTerface:USB:CLASs Selects the USB mode. ● USB TMC (Test & Measurement Class) ● USB VCP (Virtual Com Port) ● USB MTP (Media Transfer Protocol) Parameter: <USBClass> TMC | VCP | MTP 16.10.5 Trigger Out ......................542 TRIGger:OUT:MODE ....................542...

  • Page 543: Analyse Serieller Busse

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <Polarity> POSitive | NEGative *RST: 16.11 Analyse serieller Busse ● Allgemein......................543 ● SPI (Option R&S RTM-K1)..................545 ● I²C......................... 558 ● UART (Option R&S RTM-K2)................569 ● CAN (Option R&S RTM-K3)..................578 ● LIN (Option R&S RTM-K3)..................594 ●...
  • Page 544 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <State> ON | OFF *RST: BUS<b>:FORMat <Format> Sets the decoding format for the display on the screen. Suffix: <b> 1..4 Parameter: <Format> ASCii | HEXadecimal | BINary | DECimal | OCTal *RST: BUS<b>:LABel <Label>...

  • Page 545: Spi (Option R&S Rtm-K1)

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:DSIZe <DisplaySize> Sets the height of the decoded bus signal on the screen. Suffix: <b> 1..4 Parameter: <DisplaySize> SMALl | MEDium | LARGe | DIV2 | DIV4 DIV2 | DIV4 2 or 4 divisions SMALl | MEDium | LARGe Size of indicated bus is smaller than 2 div.
  • Page 546 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse 16.11.2.1 SPI (with CS) - Konfiguration Start the bus configuration with the threshold setting. Use one of the following com- mands: ● auf Seite 406 CHANnel<m>:THReshold:FINDlevel ● auf Seite 405 CHANnel<m>:THReshold In allen BUS<b>:SPI...-Befehlen gibt das Suffix <b> den Bus an....................546 BUS<b>:SPI:CS:SOURce ....................
  • Page 547 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Parameter: <Source> CH1 | CH2 | CH3 | CH4 | D0..D15 *RST: BUS<b>:SPI:CLOCk:POLarity <Polarity> Selects if data is stored with the rising or falling slope of the clock. The slope marks the begin of a new bit.
  • Page 548 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Parameter: <Polarity> POSitive | NEGative POSitive = high active NEGative = low active *RST: POSitive BUS<b>:SPI:MOSI:POLarity <MosiPolarity> Selects if transmitted data is high active (high = 1) or low active (low = 1) on the MOSI/ MISO line.
  • Page 549 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Parameter: <SymbolSize> Bereich: 4 bis 32 Inkrement: 1 *RST: Std.-einheit: Bit 16.11.2.2 SPI (no CS) - Konfiguration Start the bus configuration with the threshold setting. Use one of the following com- mands: ●...
  • Page 550 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <Polarity> POSitive | NEGative POSitive: rising slope NEGative: falling slope *RST: POSitive BUS<b>:SSPI:DATA:SOURce <Source> BUS<b>:SSPI:MOSI:SOURce <MosiSource> Selects the input channel of the MOSI / MISO line. Suffix: <b> 1..4 Parameter: <MosiSource> CH1 | CH2 | CH3 | CH4 | D0..D15 *RST: BUS<b>:SSPI:MISO:SOURce <MisoSource>...
  • Page 551 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Parameter: <MosiPolarity> ACTLow | ACTHigh *RST: ACTH BUS<b>:SSPI:MISO:POLarity <MisoPolarity> Selects whether transmitted data is high active (high = 1) or low active (low = 1) on the MISO line. Suffix: <b>...
  • Page 552 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Parameter: <SymbolSize> Bereich: 4 bis 32 Inkrement: 1 *RST: Std.-einheit: Bit 16.11.2.3 SPI-Trigger To configure the protocol trigger, make sure to set first: ● to BUS TRIGger:A:TYPE ● to SBUS1 | SBUS2 TRIGger:A:SOURce ....................
  • Page 553 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <Mode> BSTart | BEND | NTHBit | PATTern BSTart Burst start, sets the trigger event to the start of the frame. The frame starts when the chip select signal CS changes to the active state.
  • Page 554 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:SPI:POFFset <PatternBitOffset> Sets the number of bits before the first bit of the pattern. Parameter: <PatternBitOffset> Number of ignored bits Bereich: 0 bis 4095 Inkrement: 1 *RST: 16.11.2.4 SPI-Decodierungsergebnisse In allen BUS<b>:SPI...- und BUS<b>:SSPI...-Befehlen gibt das Suffix <b> den Bus an.
  • Page 555 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Rückgabewerte: <Status> OK | INCFirst | INCLast | INSufficient INCFirst First frame is incomplete INCLast Last frame is incomplete Verwendung: Nur Abfrage BUS<b>:SPI:FRAME<n>:STARt? Returns the start time of the specified frame. Suffix: <b> 1..4 <n>...
  • Page 556 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Rückgabewerte: <DataMosi> List of decimal values of data bytes Beispiel: BUS:SPI:FRAM3:DATA:MOSI? -> 94,177,171,60,242,219,100,0 Verwendung: Nur Abfrage BUS<b>:SPI:FRAME<n>:DATA:MISO? Returns the data words of the specified frame of the MISO line. Suffix: <b> 1..4 <n> Selects the frame.
  • Page 557 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Rückgabewerte: <StartTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Std.-einheit: s Verwendung: Nur Abfrage BUS<b>:SPI:FRAME<n>:WORD<o>:STOP? Returns the end time of the specified data word. Suffix: <b>...

  • Page 558: I²C

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse <n> Selects the frame (1...n) <o> Selects the word number (1...o) Rückgabewerte: <Data> Decimal value of the data word Verwendung: Nur Abfrage 16.11.3 I²C Inter-Integrated Circuit ist ein einfaches Protokoll mit geringer Bandbreite und Geschwindigkeit für die Kommunikation zwischen On-Board-Geräten, z.
  • Page 559 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Parameter: <Source> CH1 | CH2 | CH3 | CH4 | D0..D15 CH3 and CH4 are only available with 4-channel R&S RTM3000 oscilloscopes. *RST: 16.11.3.2 I²C-Trigger To configure the protocol trigger, make sure to set first: ●...
  • Page 560 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <Mode> STARt | RESTart | STOP | MACKnowledge | PATTern STARt Start of the message. The start condition is a falling slope on SDA while SCL is high. RESTart Restarted message. The restart is a repeated start condition. STOP End of the message.
  • Page 561 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:I2C:ADDRess <AddressString> Sets the address of the slave device. The address can have 7 bits or 10 bits. Parameter: <AddressString> String with max. 7 or 10 characters, depending on the address length. Characters 0, 1, and X are allowed, but X cannot be assigned to a specified bit.
  • Page 562 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:I2C:POFFset <PatternByteOffset> Sets the number of bytes before the first byte of interest, relating to the end of the add- ress bytes. Parameter: <PatternByteOffset> Number of ignored bytes Bereich: 0 bis 4095 Inkrement: 1 *RST: 16.11.3.3 I²C-Decodierungsergebnisse...
  • Page 563 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 <n> Selects the frame. Rückgabewerte: <DataWords> Comma-separated list of decimal values of the data bytes. Beispiel: BUS:I2C:FRAM2:DATA? returns four data bytes: -> 69,158,174,161 Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:STATus? Returns the overall state of the frame. Suffix: <b>...
  • Page 564 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 <n> Selects the frame. Rückgabewerte: <EndTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Std.-einheit: s Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:AACCess? Returns the address acknowledge bit value for the indicated frame. Suffix: <b>...
  • Page 565 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse <n> Selects the frame. Rückgabewerte: <AddressComplete> ON | OFF Address was received completely. Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:ADBStart? Returns the start time of the address acknowledge bit. Suffix: <b> 1..4 <n> Selects the frame. Rückgabewerte: <AckStartTime>...
  • Page 566 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Rückgabewerte: <SlaveAddress> Decimal value Bereich: 0 bis 1023 Inkrement: 1 Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:AMODe? Returns the address length. Suffix: <b> 1..4 <n> Selects the frame. Rückgabewerte: <AddressMode> BIT7 | BIT10 Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:ASTart? Returns the start time of the address for the indicated frame.
  • Page 567 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Beispiel: BUS:I2C:FRAM2:BCO? -> 4 Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:BYTE<o>:ACCess? Returns the acknowledge bit value of the specified data byte. Suffix: <b> 1..4 <n> Selects the frame. <o> Selects the byte number. Rückgabewerte: <Acknowledge> INComplete | ACK | NACK | EITHer Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:BYTE<o>:ACKStart?
  • Page 568 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse <o> Selects the byte number. Rückgabewerte: <ByteComplete> ON | OFF Data byte was received completely. Verwendung: Nur Abfrage BUS<b>:I2C:FRAMe<n>:BYTE<o>:STARt? Returns the start time of the specified data byte. Suffix: <b> 1..4 <n> Selects the frame. <o>...

  • Page 569: Uart (Option R&S Rtm-K2)

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse 16.11.4 UART (Option R&S RTM-K2) Die UART-Schnittstelle (Universal Asynchronous Receiver/Transmitter) wandelt ein Datenwort in serielle Daten um und umgekehrt. ● UART-Konfiguration....................569 ● UART-Trigger......................572 ● UART-Decodierungsergebnisse................574 16.11.4.1 UART-Konfiguration Start the bus configuration with the threshold setting. Use one of the following com- mands: ●...
  • Page 570 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <TxSource> CH1 | CH2 | CH3 | CH4 | NONE | D0..D15 NONE Disables the optional TX line. *RST: NONE BUS<b>:UART:POLarity <IdleState> Defines the logic levels of the bus. The idle state corresponds to a logic 1, and the start bit to a logic 0.
  • Page 571 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:UART:PARity <Parity> Defines the optional parity bit that is used for error detection. Suffix: <b> 1..2 Selects the bus. Note: SPI and UART protocols occupy two bus lines. Parameter: <Parity> ODD | EVEN | NONE *RST: NONE BUS<b>:UART:SBIT <StopBitNumber>...
  • Page 572 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse 16.11.4.2 UART-Trigger To configure the protocol trigger, make sure to set first: ● to BUS TRIGger:A:TYPE ● to SBUS1 | SBUS2 TRIGger:A:SOURce ..................... 572 TRIGger:A:SOURce:UART ....................572 TRIGger:A:UART:MODE ....................573 TRIGger:A:UART:PATTern ....................573 TRIGger:A:UART:PLENgth ....................574 TRIGger:A:UART:POFFset TRIGger:A:SOURce:UART <UartSource>...
  • Page 573 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <Mode> BSTart | SBIT | NTHSymbol | SYMBol | PATTern | PRERror | SPERror | BREak BSTart Burst start. Sets the trigger to the begin of a data frame. The frame start is the first start bit after the idle time. SBIT Start bit.
  • Page 574 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:UART:POFFset <PatternByteOffset> Sets the number of symbols before the first symbol of the pattern. Parameter: <PatternByteOffset> Number of ignored symbols Bereich: 0 bis 4095 Inkrement: 1 *RST: 16.11.4.3 UART-Decodierungsergebnisse In allen BUS<b>:UART...-Befehlen gibt das Suffix <b> den Bus an....................574 BUS<b>:UART:FCOunt? ...................
  • Page 575 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Rückgabewerte: <FrameCount> Total number of decoded frames. Verwendung: Nur Abfrage BUS<b>:UART:FRAMe<n>:STARt? BUS<b>:UART:RX:FRAMe<n>:STARt? BUS<b>:UART:TX:FRAMe<n>:STARt? Return the start time of the specified frame. Suffix: <b> 1..4 <n> Selects the frame. Rückgabewerte: <TxFrameStart> Time in s, range depends on sample rate, record length, and time base Verwendung:...
  • Page 576 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Rückgabewerte: <TxFrameState> STER | SPER | PRER | BRE | OK | INS STER: start error, no start bit found. SPERr: stop error, no stop condition found. PRER: parity error, which indicates a transmission error. BRE: break condition found.
  • Page 577 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 <n> Selects the frame. <o> Selects the word number. Rückgabewerte: <Status> OK | FRSTart | FRENd | FRMError | STERror | SPERror | PRERror | INSufficient | BREak OK: the frame is valid. FRSTart: frame start not found FRENd: frame end not found FRMError: error in frame...

  • Page 578: Can (Option R&S Rtm-K3)

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:UART:FRAMe<n>:WORD<o>:STOP? BUS<b>:UART:RX:FRAMe<n>:WORD<o>:STOP? BUS<b>:UART:TX:FRAMe<n>:WORD<o>:STOP? Returns the end time of the specified symbol (word). Suffix: <b> 1..4 <n> Selects the frame. <o> Selects the word number. Rückgabewerte: <StopTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Std.-einheit: s...
  • Page 579 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse ● CAN-Konfiguration....................579 ● CAN-Trigger......................580 ● CAN-Decodierungsergebnisse................584 ● CAN-Suche......................590 16.11.5.1 CAN-Konfiguration Start the bus configuration with the threshold setting. Use one of the following com- mands: ● auf Seite 406 CHANnel<m>:THReshold:FINDlevel ●...
  • Page 580 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:CAN:SAMPlepoint <SamplePoint> Sets the position of the sample point within the bit in percent of the nominal bit time. See also: "Abtastpunkt (Sample Point)" auf Seite 253. Suffix: <b> 1..4 Parameter: <SamplePoint> Bereich: 10 bis 90 Inkrement: 1 *RST:...
  • Page 581 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <TriggerType> STOFrame | EOFrame | ID | IDDT | FTYPe | ERRCondition STOFrame Start of frame EOFrame End of frame Sets the trigger to a specific message „Identifier“ or an „Identi- fier“ range. Specify the identifier with TRIGger:A:CAN:ITYPe, TRIGger: and TRIGger:A:CAN:IDENtifier.
  • Page 582 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <IdentifierType> B11 | B29 | ANY ANY: use if the identifier length is not relevant. Not available for trigger type ID. *RST: TRIGger:A:CAN:ICONdition <IdentifierCondition> Sets the comparison condition: If the pattern contains at least one X (don't care), you can trigger on values equal or not equal to the specified value.
  • Page 583 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <DataLength> Bereich: 0 bis 8 Inkrement: 1 *RST: Std.-einheit: Byte TRIGger:A:CAN:DATA <Data> Defines the data pattern. The number of bytes in the data pattern is defined with TRIGger:A:CAN:DLC. The command is relevant if is set to IDDT.
  • Page 584 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:CAN:FORMerror <FormError> Triggers on form errors. A form error occurs when a fixed-form bit field contains one or more illegal bits. The command is relevant if is set to ERRCondition. TRIGger:A:CAN:TYPE Parameter: <FormError> ON | OFF *RST: 16.11.5.3...
  • Page 585 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <FrameType> DATA | REMote | ERR | OVLD Data, remote, error or overload frame Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:STATus? Returns the overall state of the specified frame. Suffix: <b>...
  • Page 586 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:CAN:FRAMe<n>:STOP? Returns the end time of the specified frame. Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <StopTime> Std.-einheit: s Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:DATA? Returns the data words of the specified frame. Suffix: <b>...
  • Page 587 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Rückgabewerte: <AcknowledgeValue> Decimal value Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:CSSTate? Returns the state of the checksum. Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <ChecksumState> OK | UNDF UNDF: Undefined Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:CSValue? Returns the checksum value.
  • Page 588 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:CAN:FRAMe<n>:DLCValue? Returns the number of data bytes in the specified frame. Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <DLCValue> Non-negative integer Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:IDSTate? Returns the state of the identifier. Suffix: <b>...
  • Page 589 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse <n> Selects the frame (1...n). Rückgabewerte: <IdentifierValue> Decimal value Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:BSEPosition? Returns the position of the bit stuffing error in the specified frame (if available). Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <ErrorPosition>...
  • Page 590 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Verwendung: Nur Abfrage BUS<b>:CAN:FRAMe<n>:BYTE<o>:VALue? Returns the decimal value of the specified byte. Suffix: <b> 1..4 <n> Selects the frame (1...n). <o> Selects the byte number (1...m). Rückgabewerte: <ByteValue> Decimal value Verwendung: Nur Abfrage 16.11.5.4 CAN-Suche ................
  • Page 591 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <SearchCondition> FRAMe | ERRor | IDENtifier | IDData | IDERror FRAMe Search for a frame type. Set the frame type with SEARch: PROTocol:CAN:FRAMe. ERRor Search for errors of one or more error types. Set the error types with SEARch:PROTocol:CAN:ACKerror, SEARch: PROTocol:CAN:BITSterror,...
  • Page 592 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:CAN:ACKerror <AcknowledgeError> Searches for acknowledgement errors. An acknowledgement error occurs when the transmitter does not receive an acknowledgment - a dominant bit during the Ack Slot. The command is relevant if is set to ERRor or SEARch:PROTocol:CAN:CONDition IDERror.
  • Page 593 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:CAN:FTYPe <FrameType> Specifies the frame type to be searched for if SEARch:PROTocol:CAN:CONDition set to IDENtifier. Parameter: <FrameType> DATA | REMote | ANY SEARch:PROTocol:CAN:ITYPe <IdType> Selects the length of the identifier: 11 bit for CAN base frames, or 29 bits for CAN extended frames.

  • Page 594: Lin (Option R&S Rtm-K3)

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <DataLength> Bereich: 0 bis 8 Inkrement: 1 *RST: Std.-einheit: Byte SEARch:PROTocol:CAN:DCONdition <DataCondition> Sets the comparison condition for data: If the pattern contains at least one X (don't care), you can trigger on values equal or not equal to the specified value. If the pattern contains only 0 and 1, you can also trigger on a range greater than or lower than the specified value.
  • Page 595 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse ● auf Seite 405 CHANnel<m>:THReshold In allen BUS<b>:LIN...-Befehlen gibt das Suffix <b> den Bus an.................... 595 BUS<b>:LIN:DATA:SOURce .....................595 BUS<b>:LIN:POLarity ....................595 BUS<b>:LIN:STANdard ..................... 595 BUS<b>:LIN:BITRate BUS<b>:LIN:DATA:SOURce <Source> Sets the source of the data line. All channel waveforms can be used. Suffix: <b>...
  • Page 596 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Parameter: <BitRate> *RST: 9,6E03 Std.-einheit: Bit/s 16.11.6.2 LIN-Trigger To configure the protocol trigger, make sure to set first: ● to BUS TRIGger:A:TYPE ● to SBUS1 | SBUS2 TRIGger:A:SOURce ..................... 596 TRIGger:A:LIN:TYPE ....................
  • Page 597 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:LIN:CHKSerror <ChecksumError> Triggers on a checksum error. The checksum verifies the correct data transmission. It is the last byte of the frame response. The checksum includes not only the data but also the protected identifier (PID). The command is relevant if is set to ERRCondition.
  • Page 598 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <Identifier> String containing binary pattern. Characters 0, 1, and X are allo- wed. Enter the 6 bit identifier without parity bits, not the protec- ted identifier. TRIGger:A:LIN:DATA <Data> Defines the data pattern. The number of bytes in the data pattern is defined with TRIGger:A:LIN:DLENgth.
  • Page 599 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse ................. 601 BUS<b>:LIN:FRAMe<n>:CSValue? ................601 BUS<b>:LIN:FRAMe<n>:IDPValue? .................. 601 BUS<b>:LIN:FRAMe<n>:IDSTate? ...................601 BUS<b>:LIN:FRAMe<n>:IDValue? ................. 602 BUS<b>:LIN:FRAMe<n>:SYSTate? ..................602 BUS<b>:LIN:FRAMe<n>:SYValue? .................602 BUS<b>:LIN:FRAMe<n>:VERSion? .................. 603 BUS<b>:LIN:FRAMe<n>:BCOunt? ..............603 BUS<b>:LIN:FRAMe<n>:BYTE<o>:STATe? ..............603 BUS<b>:LIN:FRAMe<n>:BYTE<o>:VALue? BUS<b>:LIN:FCOunt? Returns the number of received frames of the active LIN bus. Suffix: <b>...
  • Page 600 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:LIN:FRAMe<n>:STARt? Returns the start time of the specified frame. Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <StartTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Std.-einheit: s Verwendung: Nur Abfrage...
  • Page 601 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:LIN:FRAMe<n>:CSValue? Returns the checksum value. Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <ChecksumValue> Decimal value Verwendung: Nur Abfrage BUS<b>:LIN:FRAMe<n>:IDPValue? Returns the parity value. Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <IdentifierParityValue>Decimal value Verwendung:...
  • Page 602 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse <n> Selects the frame (1...n). Rückgabewerte: <IdentifierValue> Decimal value Verwendung: Nur Abfrage BUS<b>:LIN:FRAMe<n>:SYSTate? Returns the state of the sync field for the specified frame. Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <SyncFieldState>...
  • Page 603 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:LIN:FRAMe<n>:BCOunt? Returns the number of data bytes in the specified frame. Suffix: <b> 1..4 <n> Selects the frame (1...n). Rückgabewerte: <ByteCount> Number of words (bytes) Verwendung: Nur Abfrage BUS<b>:LIN:FRAMe<n>:BYTE<o>:STATe? Returns the state of the specified data byte. Suffix: <b>...
  • Page 604 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Verwendung: Nur Abfrage 16.11.6.4 LIN-Suche .................. 604 SEARch:PROTocol:LIN:CONDition ..................605 SEARch:PROTocol:LIN:FRAMe ..................605 SEARch:PROTocol:LIN:IPERror ..................605 SEARch:PROTocol:LIN:CHKSerror ..................605 SEARch:PROTocol:LIN:SYERror ..................606 SEARch:PROTocol:LIN:ICONdition ..................606 SEARch:PROTocol:LIN:IDENtifier ..................606 SEARch:PROTocol:LIN:DLENgth ................606 SEARch:PROTocol:LIN:DCONdition ..................607 SEARch:PROTocol:LIN:DATA SEARch:PROTocol:LIN:CONDition <SearchCondition> Sets the event or combination of events to be searched for. Depending on the selected event, further settings are required.
  • Page 605 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:LIN:FRAMe <Frame> Selects the frame type to be searched for. The command is relevant if is set to FRAMe. SEARch:PROTocol:LIN:CONDition Parameter: <Frame> SOF | WAKeup SOF: start of frame WAKeup: Wakeup frame *RST: SEARch:PROTocol:LIN:IPERror <IdParityError>...
  • Page 606 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:LIN:ICONdition <IdCondition> Sets the comparison condition for the identifier: If the pattern contains at least one X (don't care), you can trigger on values equal or not equal to the specified value. If the pattern contains only 0 and 1, you can also trigger on a range greater than or lower than the specified value.

  • Page 607: Audio (Option R&S Rtm-K5)

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:LIN:DATA <Data> Defines the data pattern. The pattern length is defined with SEARch:PROTocol:LIN: DLENgth. The command is relevant if is set to IDData. SEARch:PROTocol:LIN:CONDition Parameter: <Data> String containing binary pattern with max. 64 bit. Characters 0, 1, and X are allowed.
  • Page 608 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <AudioVariant> I2S | LJ | RJ | TDM | DSP I2S: Inter-IC sound standard audio format. LJ: left justified data format RJ: right justified data format TDM: time division multiplexed audio format to transfer up to 8 audio data channels on one line *RST: BUS<b>:I2S:BORDer <BitOrder>...
  • Page 609 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse The setting is available for I S standard, left and right justified audio signals. Suffix: <b> 1..4 Parameter: <ChannelOrder> LFIRst | RFIRst LFIRst: left channel first RFIRst: right channel first *RST: LFIR BUS<b>:I2S:CHANnel:TDMCount <ChannelCount> Sets the number of channels transmitted on the TDM audio line.
  • Page 610 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Parameter: <Threshold> *RST: Std.-einheit: V BUS<b>:I2S:DATA:POLarity <DataPolarity> Defines the interpretation of high and low signal states. Suffix: <b> 1..4 Parameter: <DataPolarity> ACTHigh | ACTLow ACTHigh Active high: HIGH (signal level above the threshold level) = 1 and LOW (signal level below the threshold level) = 0 ACTLow Active low: HIGH = 0 and LOW = 1...
  • Page 611 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:I2S:DISPlay <DisplayMode> Defines how the decoded bus, the bit lines of the channels, and the track waveforms are displayed. Suffix: <b> 1..4 Parameter: <DisplayMode> SEQuential | PARallel | STRack | PTRack | TRACk | SDSignal SEQuential The decoded data words of the channels are shown in sequen- tial, horizontal order.
  • Page 612 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:I2S:WSELect:POLarity <WordSelectPolarity> For I²S, left and right justified signals (BUS<b>:I2S:AVARiant is set to I2S/LJ/RJ), the polarity defines the word select values assigned to the left and right channels. For TDM signals (BUS<b>:I2S:AVARiant is set to TDM), the polarity defines the edge of the frame synchronization pulse that identifies the beginning of a frame.
  • Page 613 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse 16.11.7.2 Audiotrigger ....................613 BUS<b>:I2S:FCOunt? ................613 TRIGger:A:I2S:CHANnel:LEFT:CONDition ................614 TRIGger:A:I2S:CHANnel:LEFT:DMAX ................614 TRIGger:A:I2S:CHANnel:LEFT:DMIN ..............614 TRIGger:A:I2S:CHANnel:RIGHt:CONDition ................614 TRIGger:A:I2S:CHANnel:RIGHt:DMAX ................614 TRIGger:A:I2S:CHANnel:RIGHt:DMIN ..............615 TRIGger:A:I2S:CHANnel:TDM<n>:CONDition .................615 TRIGger:A:I2S:CHANnel:TDM<n>:DMAX ................615 TRIGger:A:I2S:CHANnel:TDM<n>:DMIN ....................615 TRIGger:A:I2S:FUNCtion ......................616 TRIGger:A:I2S:TYPE ....................616 TRIGger:A:I2S:SOWords ..................616 TRIGger:A:I2S:WINDow:LENGth...
  • Page 614 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:I2S:CHANnel:LEFT:DMAX <MaximumValue> Specifies the maximum data value to be found, if TRIGger:A:I2S:CHANnel:LEFT: is set to INRange or OORange CONDition Parameter: <MaximumValue> The data format is decimal. The maximum value is limited by the word length.
  • Page 615 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <MinimumValue> TRIGger:A:I2S:CHANnel:TDM<n>:CONDition <Comparison> Define the operators for comparison of the decoded data words with the specified data words on the specified channel. Parameter: <Comparison> OFF | EQUal | NEQual | GTHan | LTHan | INRange | OORange INRange: in range OORange: out of range No range is defined.
  • Page 616 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:I2S:TYPE <TriggerMode> Specifies the trigger mode for audio signals. Parameter: <TriggerMode> DATA | WINDow | WSELect | ERRCondition DATA Triggers on a data word or a data range that occurs on a speci- fied channel.
  • Page 617 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse ................618 BUS<b>:I2S:FRAMe<n>:RIGHt:VALue? ..................618 BUS<b>:I2S:FRAMe<n>:STARt? ..................618 BUS<b>:I2S:FRAMe<n>:STATe? ..................618 BUS<b>:I2S:FRAMe<n>:STOP? ............... 619 BUS<b>:I2S:FRAMe<n>:TDM<o>:STATe? ............... 619 BUS<b>:I2S:FRAMe<n>:TDM<o>:VALue? BUS<b>:I2S:FRAMe<n>:LEFT:STATe? Returns the state of the specified frame on the left audio channel. Suffix: <b> 1..4 <n> Rückgabewerte: <State>...
  • Page 618 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Verwendung: Nur Abfrage BUS<b>:I2S:FRAMe<n>:RIGHt:VALue? Returns the data word of the specified frame on the right audio channel. Suffix: <b> 1..4 <n> Rückgabewerte: <Value> Signed decimal value Verwendung: Nur Abfrage BUS<b>:I2S:FRAMe<n>:STARt? Returns the start time of the specified frame. Suffix: <b>...
  • Page 619 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 <n> Rückgabewerte: <StopTime> Bereich: depends on sample rate, record length, and time base Inkrement: depends on the time base Verwendung: Nur Abfrage BUS<b>:I2S:FRAMe<n>:TDM<o>:STATe? Returns the state of the specified TDM channel and frame. Suffix: <b>...

  • Page 620: Mil-1553 (Option R&S Rtm-K6)

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse 16.11.8 MIL-1553 (Option R&S RTM-K6) ● MIL-1553-Konfiguration..................620 ● MIL-1553-Trigger....................622 ● MIL-1553-Decodierungsergebnisse..............629 ● MIL-1553-Suche....................637 16.11.8.1 MIL-1553-Konfiguration ...................620 BUS<b>:MILStd:IMGTime:INFinite ................620 BUS<b>:MILStd:IMGTime:MAXimum ................620 BUS<b>:MILStd:IMGTime:MINimum ....................621 BUS<b>:MILStd:POLarity ................621 BUS<b>:MILStd:RESPonsetime:INFinite ..............621 BUS<b>:MILStd:RESPonsetime:MAXimum ...............
  • Page 621 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:MILStd:POLarity <Polarity> Sets the polarity of the bus. Suffix: <b> 1..4 Parameter: <Polarity> POSitive | NEGative *RST: BUS<b>:MILStd:RESPonsetime:INFinite <MaximumInfinite> Suffix: <b> 1..4 Parameter: <MaximumInfinite> ON | OFF *RST: BUS<b>:MILStd:RESPonsetime:MAXimum <MaximumTime> Sets a value for the maximum response time. Suffix: <b>...
  • Page 622 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:MILStd:THReshold:HIGH <UpperLevel> Sets the upper threshold level of the signal. Suffix: <b> 1..4 Parameter: <UpperLevel> BUS<b>:MILStd:THReshold:LOW <LowerLevel> Sets the lower threshold level of the signal. Suffix: <b> 1..4 Parameter: <LowerLevel> 16.11.8.2 MIL-1553-Trigger ................623 TRIGger:A:MILStd:COMMand:TYPE ................
  • Page 623 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse ................628 TRIGger:A:MILStd:STATus:TERMinal ....................628 TRIGger:A:MILStd:SYNC .................... 628 TRIGger:A:MILStd:TRMode ....................628 TRIGger:A:MILStd:TTYPe ....................629 TRIGger:A:MILStd:TYPE ................629 TRIGger:A:MILStd:WCOunt:CONDition ................629 TRIGger:A:MILStd:WCOunt:MAXimum ................629 TRIGger:A:MILStd:WCOunt:MINimum ....................629 TRIGger:A:MILStd:WORD TRIGger:A:MILStd:COMMand:TYPE <CommandType> Selects the command type. Parameter: <CommandType> AWORd | MCODe *RST: AWOR TRIGger:A:MILStd:DATA:CONDition <Compare>...
  • Page 624 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:MILStd:DATA:OFFSet:CONDition <DataOffset> For a data offset, sets the triggering condition for the comparison of the decoded value to the defined range. Parameter: <DataOffset> EQUal | NEQual | GTHan | GEQual | LEQual | LTHan *RST: TRIGger:A:MILStd:DATA:WORDs <DataWords>...
  • Page 625 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:MILStd:FRAMe <Frame> Parameter: <Frame> COMMand | STATus | DATA | ALL *RST: TRIGger:A:MILStd:MCODe:CODE <ModeCode> Sets a function for the mode code to be triggered on. Parameter: <ModeCode> DBControl | TSYNchronize | TSTatus | ISELftest | TSHutdown | OTSHutdown | ITERminal | OITerminal | RESet | VECTor | RSYNchronize | TLAStcmmand | BITWord | STSHutdown | OSTShutdown | ANY...
  • Page 626 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:MILStd:RTADdress:CONDition <Compare> For the RT address, sets the triggering condition for the comparison of the decoded value to the defined range. Parameter: <Compare> EQUal | NEQual | GTHan | GEQual | LEQual | LTHan | WITHin | OUTSide *RST: TRIGger:A:MILStd:RTADdress:MAXimum <AddressMaximum>...
  • Page 627 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:MILStd:SADDress:MINimum <AddressMinimum> Sets the minimum subaddress. Parameter: <AddressMinimum> 01X-string TRIGger:A:MILStd:STATus:BCReceived <StatusBit> Triggers on the state of the broadcast command received bit of the status word. Parameter: <StatusBit> 0 | 1 | X *RST: TRIGger:A:MILStd:STATus:BUSY <StatusBit>...
  • Page 628 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:MILStd:STATus:SREQuest <StatusBit> Triggers on the state of the service request bit of the status word. Parameter: <StatusBit> 0 | 1 | X *RST: TRIGger:A:MILStd:STATus:SUBSystem <StatusBit> Triggers on the state of the subsystem flag bit of the status word. Parameter: <StatusBit>...
  • Page 629 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <TransmissionType> BCRT | RTBC | RTRT | MCData BCRT: bus controller to remote terminal transmission. RTBC: remote terminal to bus controller transmission. RTRT: remote terminal to remote terminal transmission. MCData: mode code data. *RST: BCRT TRIGger:A:MILStd:TYPE <TriggerMode>...
  • Page 630 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse ............631 BUS<b>:MILStd:WORD<n>:COMMand:RTADdress? ............632 BUS<b>:MILStd:WORD<n>:COMMand:SADDress? ............632 BUS<b>:MILStd:WORD<n>:COMMand:WCOunt? ................. 632 BUS<b>:MILStd:WORD<n>:DATA? ................632 BUS<b>:MILStd:WORD<n>:IMGTime? ................633 BUS<b>:MILStd:WORD<n>:PARity? ................633 BUS<b>:MILStd:WORD<n>:RTIMe? ................633 BUS<b>:MILStd:WORD<n>:STARt? ................633 BUS<b>:MILStd:WORD<n>:STATus? ............634 BUS<b>:MILStd:WORD<n>:STATus:BCReceived? ..............634 BUS<b>:MILStd:WORD<n>:STATus:BUSY? ............. 634 BUS<b>:MILStd:WORD<n>:STATus:DBCaccept? ............634 BUS<b>:MILStd:WORD<n>:STATus:INSTrument? ..............
  • Page 631 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Rückgabewerte: <ModeCode> DBControl | TSYNchronize | TSTatus | ISELftest | TSHutdown | OTSHutdown | ITERminal | OITerminal | RESet | VECTor | RSYNchronize | TLAStcmmand | BITWord | STSHutdown | OSTShutdown DBControl: dynamic bus control. TSYNchronize: synchronize without data.
  • Page 632 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:MILStd:WORD<n>:COMMand:SADDress? For a command word, returns the subaddress of the specified word. Suffix: <b> 1..4 <n> Rückgabewerte: <SubAddress> Verwendung: Nur Abfrage BUS<b>:MILStd:WORD<n>:COMMand:WCOunt? For a command word, returns the word count. Suffix: <b> 1..4 <n>...
  • Page 633 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:MILStd:WORD<n>:PARity? Returns the parity of the specified word. Suffix: <b> 1..4 <n> Rückgabewerte: <ParityValue> Verwendung: Nur Abfrage BUS<b>:MILStd:WORD<n>:RTIMe? Return the response time of the specified word. Suffix: <b> 1..4 <n> Rückgabewerte: <ResponseTime> Verwendung: Nur Abfrage BUS<b>:MILStd:WORD<n>:STARt? Returns the start time of the specified word.
  • Page 634 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:MILStd:WORD<n>:STATus:BCReceived? Returns the state of the broadcast command received bit of the specified status word. Suffix: <b> 1..4 <n> Rückgabewerte: <BitState> Verwendung: Nur Abfrage BUS<b>:MILStd:WORD<n>:STATus:BUSY? Returns the state of the busy bit of the specified status word. Suffix: <b>...
  • Page 635 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:MILStd:WORD<n>:STATus:MERRor? Returns the state of the message error bit of the specified status word. Suffix: <b> 1..4 <n> Rückgabewerte: <BitState> Verwendung: Nur Abfrage BUS<b>:MILStd:WORD<n>:STATus:RTADdress? Returns the RT address of the specified status word. Suffix: <b>...
  • Page 636 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:MILStd:WORD<n>:STATus:TERMinal? Returns the state of the terminal flag bit of the specified status word. Suffix: <b> 1..4 <n> Rückgabewerte: <BitState> Verwendung: Nur Abfrage BUS<b>:MILStd:WORD<n>:STOP? Returns the stop time of the word of the specified word. Suffix: <b>...
  • Page 637 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse 16.11.8.4 MIL-1553-Suche ................637 SEARch:PROTocol:MILStd:CONDition ..............637 SEARch:PROTocol:MILStd:DATA:CONDition ..............638 SEARch:PROTocol:MILStd:DATA:MAXimum ..............638 SEARch:PROTocol:MILStd:DATA:MINimum ................ 638 SEARch:PROTocol:MILStd:DATA:OFFSet ................638 SEARch:PROTocol:MILStd:DATA:WORDs ...................638 SEARch:PROTocol:MILStd:ERRor .................638 SEARch:PROTocol:MILStd:MCODe ............638 SEARch:PROTocol:MILStd:RTADdress:CONDition ............639 SEARch:PROTocol:MILStd:RTADdress:MAXimum ............. 639 SEARch:PROTocol:MILStd:RTADdress:MINimum ............. 639 SEARch:PROTocol:MILStd:SADDress:CONDition ..............639 SEARch:PROTocol:MILStd:SADDress:MAXimum ............
  • Page 638 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:MILStd:DATA:MAXimum <DataMaximum> For a data word, searches for a maximum value. Parameter: <DataMaximum> 01X-string SEARch:PROTocol:MILStd:DATA:MINimum <DataMinimum> For a data word, searches for a minimum value. Parameter: <DataMinimum> 01X-string SEARch:PROTocol:MILStd:DATA:OFFSet <DataOffset> For a data word, searches for a data offset. Parameter: <DataOffset>...
  • Page 639 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <Comparison> OFF | EQUal | NEQual | GTHan | GEQual | LEQual | LTHan | WITHin | OUTSide *RST: SEARch:PROTocol:MILStd:RTADdress:MAXimum <AddressMaximum> For an RT address, searches for the maximum address. Parameter: <AddressMaximum> 01X-string SEARch:PROTocol:MILStd:RTADdress:MINimum <AddressMinimum>...
  • Page 640 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:MILStd:STATus:BCReceived <StatusBit> Searches for a broadcast received bit of a status word. Parameter: <StatusBit> 0 | 1 | X *RST: SEARch:PROTocol:MILStd:STATus:BUSY <StatusBit> Searches for a busy bit of a status word. Parameter: <StatusBit> 0 | 1 | X *RST: SEARch:PROTocol:MILStd:STATus:DBCaccept <StatusBit>...
  • Page 641 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:MILStd:STATus:SUBSystem <StatusBit> Searches for a subsystem bit of a status word. Parameter: <StatusBit> 0 | 1 | X *RST: SEARch:PROTocol:MILStd:STATus:TERMinal <StatusBit> Searches for a terminal bit of a status word. Parameter: <StatusBit> 0 | 1 | X *RST: SEARch:PROTocol:MILStd:TRMode <DataDirection>...

  • Page 642: Arinc 429 (Option R&S Rtm-K7)

    ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <WordCountMaximum> SEARch:PROTocol:MILStd:WCOunt:MINimum <WordCountMinimum> Searches for the minimum word count. Parameter: <WordCountMinimum> SEARch:PROTocol:MILStd:WSTart <WordStart> Selects a word start to be searched for. Parameter: <WordStart> COMMand | STATus | DATA *RST: COMM 16.11.9 ARINC 429 (Option R&S RTM-K7) ●...
  • Page 643 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:ARINc:BRValue <BitRateValue> Sets the number of transmitted bits per second. If you set a value with this command, the mode of will be BUS<b>:ARINc:BRMode automatically set to USER. Suffix: <b> 1..4 Parameter: <BitRateValue> BUS<b>:ARINc:POLarity <Polarity>...
  • Page 644 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <ThresholdLow> 16.11.9.2 ARINC 429-Trigger ................. 644 TRIGger:A:ARINc:DATA:CONDition ..................644 TRIGger:A:ARINc:DATA:MAXimum ...................645 TRIGger:A:ARINc:DATA:MINimum ..................645 TRIGger:A:ARINc:DATA:OFFSet ..................645 TRIGger:A:ARINc:DATA:SIZE ................... 645 TRIGger:A:ARINc:ERRor:CODing ..................645 TRIGger:A:ARINc:ERRor:GAP ..................645 TRIGger:A:ARINc:ERRor:PARity ..................... 646 TRIGger:A:ARINc:FORMat .................646 TRIGger:A:ARINc:LABel:CONDition ................. 646 TRIGger:A:ARINc:LABel:MAXimum ..................
  • Page 645 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <DataMaximum> 01X-string TRIGger:A:ARINc:DATA:MINimum <DataMinimum> Sets the minimum condition for the data. Parameter: <DataMinimum> 01X-string TRIGger:A:ARINc:DATA:OFFSet <DataOffset> Sets a data offset. Parameter: <DataOffset> TRIGger:A:ARINc:DATA:SIZE <DataSize> Sets the data size. Parameter: <DataSize> TRIGger:A:ARINc:ERRor:CODing <ErrorEnable> Enables triggering when a coding error occurs.
  • Page 646 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse TRIGger:A:ARINc:FORMat <DataFormat> Sets the the transmission format to be triggered on. Parameter: <DataFormat> DATA | DSSM | DSDI | DSSSm DSSM: SSM+Data DSDI: SDI+Data DSSSm: SSM+Data +SDI TRIGger:A:ARINc:LABel:CONDition <Compare> Define the operators for comparison of the decoded label condition with the specified label.
  • Page 647 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <SDIvalue> ANY | S00 | S01 | S10 | S11 TRIGger:A:ARINc:SSM <SSMvalue> Sets the sign/status matrix (SSM) bits to be triggered on. Parameter: <SSMvalue> ANY | S00 | S01 | S10 | S11 TRIGger:A:ARINc:TTIMe:CONDition <Compare>...
  • Page 648 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse 16.11.9.3 ARINC 429-Decodierungsergebnisse ....................648 BUS<b>:ARINc:WCOunt? ..................648 BUS<b>:ARINc:DATA:FORMat ..............648 BUS<b>:ARINc:WORD<n>:DATA[:VALue]? ................649 BUS<b>:ARINc:WORD<n>:FORMat? ..............649 BUS<b>:ARINc:WORD<n>:LABel[:VALue]? .................649 BUS<b>:ARINc:WORD<n>:PARity? ................649 BUS<b>:ARINc:WORD<n>:PATTern? ..................649 BUS<b>:ARINc:WORD<n>:SDI? ................... 650 BUS<b>:ARINc:WORD<n>:SSM? ................. 650 BUS<b>:ARINc:WORD<n>:STARt? ................650 BUS<b>:ARINc:WORD<n>:STATus? ..................650 BUS<b>:ARINc:WORD<n>:STOP? BUS<b>:ARINc:WCOunt? Returns the number of decoded words.
  • Page 649 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse BUS<b>:ARINc:WORD<n>:FORMat? Returns the format of the sepcified word. Suffix: <b> 1..4 Rückgabewerte: <DataFormat> DATA | DSSM | DSDI | DSSSm DSSSm: Data + SSM DSDI: Data + SDI DSSD: Data + SSM +SDI Verwendung: Nur Abfrage BUS<b>:ARINc:WORD<n>:LABel[:VALue]?
  • Page 650 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Suffix: <b> 1..4 Rückgabewerte: <SDI> Verwendung: Nur Abfrage BUS<b>:ARINc:WORD<n>:SSM? Returns the sign/status matrix(SSM) bits of the specified word. Suffix: <b> 1..4 Rückgabewerte: <SSM> Verwendung: Nur Abfrage BUS<b>:ARINc:WORD<n>:STARt? Returns the start time of the specified word. Suffix: <b>...
  • Page 651 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Rückgabewerte: <StopTime> Verwendung: Nur Abfrage 16.11.9.4 ARINC 429-Suche ................651 SEARch:PROTocol:ARINc:CONDition ..............652 SEARch:PROTocol:ARINc:DATA:CONDition ..............652 SEARch:PROTocol:ARINc:DATA:MAXimum ..............653 SEARch:PROTocol:ARINc:DATA:MINimum ................. 653 SEARch:PROTocol:ARINc:DATA:OFFSet ................653 SEARch:PROTocol:ARINc:DATA:SIZE ..................653 SEARch:PROTocol:ARINc:ERRor ................. 653 SEARch:PROTocol:ARINc:FORMat ..............654 SEARch:PROTocol:ARINc:LABel:CONDition ..............654 SEARch:PROTocol:ARINc:LABel:MAXimum ..............
  • Page 652 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse Parameter: <SearchCondition> WORD | ERRor | LABel | LDATa WORD Search for a word type. Set the word type with SEARch:PROTocol:ARINc:WORD[: TYPE]. ERROr Search for errors of one or more error types. Set the error types with SEARch:PROTocol:ARINc:ERRor. LABel Searches for label.
  • Page 653 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:ARINc:DATA:MINimum Searches for a minimum value of the data. The command is relevant if is set to LDATa. SEARch:PROTocol:ARINc:CONDition Parameter: <DataMinimum> 01X-string SEARch:PROTocol:ARINc:DATA:OFFSet Searches for specified data offset. The command is relevant if is set to LDATa.
  • Page 654 ® Fernsteuerbefehle R&S RTM3000 Analyse serieller Busse SEARch:PROTocol:ARINc:LABel:CONDition Sets the comparison condition for label: If the pattern contains at least one X (don't care), you can trigger on values equal or not equal to the specified value. If the pattern contains only 0 and 1, you can also trigger on a range greater than or lower than the specified value.

  • Page 655: Leistungsanalyse (Option R&S Rtm-K31)

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) SEARch:PROTocol:ARINc:WORD[:TYPE] Selects the word type to be searched for. The command is relevant if is set to WORD. SEARch:PROTocol:ARINc:CONDition Parameter: <WordType> STARt | STOP 16.12 Leistungsanalyse (Option R&S RTM-K31) ● Allgemein......................655 ●...
  • Page 656 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Parameter: <AnalysisType> OFF | QUALity | CONSumption | HARMonicsINRushcurrent | RIPPle | SPECtrumSWITchingloss | SLEWrateMODulation | DONResistance | EFFiciencySWITchingloss | TURNonoff | TRANsient *RST: POWer:AUToscale Performs an autoset of the voltage and current source scales. Verwendung: Ereignis POWer:AUToscale:CURRent...

  • Page 657: Tastkopfabgleich

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Suffix: <n> 1..2 Only relevant if two current sources are used: 1 = Input, 2 = Out- Parameter: <CurrentSource> CH1 | CH2 | CH3 | CH4 | RE1 | RE2 | RE3 | RE4 POWer:SOURce:VOLTage<n>...

  • Page 658: Report

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Verwendung: Ereignis 16.12.3 Report .......................658 POWer:REPort:ADD ....................658 POWer:REPort:DESCription .......................658 POWer:REPort:DUT ....................658 POWer:REPort:OUTPut ...................... 658 POWer:REPort:SITE ..................658 POWer:REPort:TEMPerature ....................659 POWer:REPort:USER POWer:REPort:ADD Adds a power report. Verwendung: Ereignis POWer:REPort:DESCription Sets a description that can be shown at the titel page of a report. Parameter: <DescriptionString>...

  • Page 659: Verbrauch

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Parameter: <Temperature> Bereich: -273 bis 32767 Inkrement: 1 *RST: POWer:REPort:USER Sets a user value that can be shown at the titel page of a report. Parameter: <UserString> String parameter 16.12.4 Verbrauch ..................659 POWer:CONSumption:EXECute .................659 POWer:CONSumption:REPort:ADD...
  • Page 660 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Rückgabewerte: <ApparentPower> Verwendung: Nur Abfrage POWer:CONSumption:RESult:DURation? Queries the duration of the measurement. The result is displayed in seconds. Rückgabewerte: <Duration> Verwendung: Nur Abfrage POWer:CONSumption:RESult:ENERgy? Queries the energy. Rückgabewerte: <Energy> Verwendung: Nur Abfrage POWer:CONSumption:RESult:PFACtor? Queries the power factor, a measure of the system efficiency.

  • Page 661: Widerstand Im Ein-Zustand

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:CONSumption:RESult:REALpower? Queries the real power. Rückgabewerte: <RealPower> Verwendung: Nur Abfrage 16.12.5 Widerstand im EIN-Zustand ................... 661 POWer:DONResistance:EXECute ............... 661 POWer:DONResistance:GATE<n>:START ................661 POWer:DONResistance:GATE<n>STOP ................661 POWer:DONResistance:REPort:ADD .............662 POWer:DONResistance:RESult:DONResistance? POWer:DONResistance:EXECute Starts the dynamic on resistance measurement. Verwendung: Ereignis POWer:DONResistance:GATE<n>:START...

  • Page 662: Wirkungsgrad

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:DONResistance:RESult:DONResistance? Starts the dynamic on resistance measurement. Rückgabewerte: <Value> Verwendung: Nur Abfrage 16.12.6 Wirkungsgrad ...................662 POWer:EFFiciency:EXECute ..................662 POWer:EFFiciency:REPort:ADD ..............662 POWer:EFFiciency:RESult:EFFiciency[:ACTual]? ..............662 POWer:EFFiciency:RESult:EFFiciency:AVG? ..............662 POWer:EFFiciency:RESult:EFFiciency:NPEak? ..............662 POWer:EFFiciency:RESult:EFFiciency:PPEak? .............. 663 POWer:EFFiciency:RESult:EFFiciency:STDDev? ............663 POWer:EFFiciency:RESult:EFFiciency:WFMCount? ...........
  • Page 663 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:EFFiciency:RESult:EFFiciency:STDDev? POWer:EFFiciency:RESult:EFFiciency:WFMCount? Returns the corresponding statistic result for the efficiency. ● [:ACTual]: current measurement result ● AVG: average of the long-term measurement results ● NPEak: negative peak value of the long-term measurement results ●...

  • Page 664: Stromharmonische

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ● PPEak: positive peak value of the long-term measurement results ● STDDev: standard deviation of the long-term measurement results ● WFMCount: the number of waveforms used for the displayed results Rückgabewerte: <WaveformCount> Verwendung: Nur Abfrage 16.12.7 Stromharmonische...
  • Page 665 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:HARMonics:DOFRequency <DoFrequency> Selects the frequency of the input signal if is set to POWer:HARMonics:STANdard RTC. Parameter: <DoFrequency> F400 | NVF | WVF POWer:HARMonics:ENFRequency <ENFrequency> Selects the frequency of the input signal if is set to POWer:HARMonics:STANdard ENA/ENB/ENC/END.
  • Page 666 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:HARMonics:MEASurement:FREQuency:PPeak? Returns the maximum frequency of the measured signal. Rückgabewerte: <MaximumValue> Verwendung: Nur Abfrage POWer:HARMonics:MEASurement:FREQuency:STDDev? Returns the standard deviation of frequencies of the measured signal. Rückgabewerte: <DeviationValue> Verwendung: Nur Abfrage POWer:HARMonics:MEASurement:FREQuency[:ACTual]? Returns the current frequency value. Rückgabewerte: <ActualValue>...
  • Page 667 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:HARMonics:MEASurement:THDistortion:PPeak? Returns the maximum total harmonic disortion of the measured signal. Rückgabewerte: <MaximumValue> Verwendung: Nur Abfrage POWer:HARMonics:MEASurement:THDistortion:STDDev? Returns the standard deviation of total harmonic disortions of the measured signal. Rückgabewerte: <DeviationValue> Verwendung: Nur Abfrage POWer:HARMonics:MEASurement:THDistortion[:ACTual]? Returns the current total harmonic disortion value.
  • Page 668 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:HARMonics:RESult<n>:LEVel:LIMit? Queries the limit for the level of the n-th harmonic. Suffix: <n> 1..40 Rückgabewerte: <LevelLimit> Verwendung: Nur Abfrage POWer:HARMonics:RESult<n>:LEVel[:VALue]? Queries the level of the n-th harmonic. Suffix: <n> 1..40 Rückgabewerte: <Level> Verwendung: Nur Abfrage POWer:HARMonics:RESult<n>:MAXimum?
  • Page 669 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Rückgabewerte: <LevelMinimum> Verwendung: Nur Abfrage POWer:HARMonics:RESult<n>:RESet Resets the count of the measurements. Suffix: <n> 1..40 Verwendung: Ereignis POWer:HARMonics:RESult<n>:VALid? Queries if the value of n-th harmonic is within the limit for the current measurment. Suffix: <n>...

  • Page 670: Einschaltstrom

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Parameter: <Standard> ENA | ENB | ENC | END | MIL | RTC 16.12.8 Einschaltstrom ..................670 POWer:INRushcurrent:EXECute ................670 POWer:INRushcurrent:GATE<n>:STARt ................670 POWer:INRushcurrent:GATE<n>:STOP ..................670 POWer:INRushcurrent:GCOunt .................670 POWer:INRushcurrent:REPort:ADD ................671 POWer:INRushcurrent:RESult<n>:AREA? ...............671 POWer:INRushcurrent:RESult<n>:MAXCurrent? POWer:INRushcurrent:EXECute Starts the inrush current measurement.

  • Page 671: Modulationsanalyse

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:INRushcurrent:RESult<n>:AREA? Queries the area of the corresponding gate. Suffix: <n> 1..3 Rückgabewerte: <AreaValue> Verwendung: Nur Abfrage POWer:INRushcurrent:RESult<n>:MAXCurrent? Queires the maximum current for the corresponding gate. Suffix: <n> 1..3 Rückgabewerte: <MaxCurrentValue> Verwendung: Nur Abfrage 16.12.9 Modulationsanalyse ..................
  • Page 672 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ............673 POWer:MODulation:RESult:STDDev:WFMCount? ................ 673 POWer:MODulation:RESult:UPEak:AVG? ..............673 POWer:MODulation:RESult:UPEak:NPEak? ..............674 POWer:MODulation:RESult:UPEak:PPEak? ..............674 POWer:MODulation:RESult:UPEak:STDDev? ..............674 POWer:MODulation:RESult:UPEak[:ACTual]? ..............674 POWer:MODulation:RESult:UPEakWFMCount? ....................674 POWer:MODulation:TYPE POWer:MODulation:EXECute Starts the modulation analysis measurement. Verwendung: Ereignis POWer:MODulation:REPort:ADD Adds the result to the report list. Verwendung: Ereignis POWer:MODulation:RESult:LPEak:AVG?
  • Page 673 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Rückgabewerte: <WaveformCount> Verwendung: Nur Abfrage POWer:MODulation:RESult:RMS[:ACTual]? POWer:MODulation:RESult:RMS:AVG? POWer:MODulation:RESult:RMS:NPEak? POWer:MODulation:RESult:RMS:PPEak? POWer:MODulation:RESult:RMS:STDDev? POWer:MODulation:RESult:RMS:WFMCount? Returns the corresponding statistic result for RMS. ● [:ACTual]: current measurement result ● AVG: average of the long-term measurement results ● NPEak: negative peak value of the long-term measurement results ●...

  • Page 674: Ein-/Ausschalten

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:MODulation:RESult:UPEak:PPEak? POWer:MODulation:RESult:UPEak:STDDev? POWer:MODulation:RESult:UPEak[:ACTual]? POWer:MODulation:RESult:UPEakWFMCount? Returns the corresponding statistic result for „Vp+“. ● [:ACTual]: current measurement result ● AVG: average of the long-term measurement results ● NPEak: negative peak value of the long-term measurement results ●...

  • Page 675: Qualität

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:ONOFf:REPort:ADD Adds the result to the report list. Verwendung: Ereignis POWer:ONOFf:RESult<n>:TIME? Queries the turn on/ turn off time. You can select the type of measurement with POWer:ONOFf:MEASurement. Suffix: <n> 1..3 Rückgabewerte: <Value> Verwendung: Nur Abfrage 16.12.11 Qualität...
  • Page 676 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) .............. 677 POWer:QUALity:RESult:POWer:PHASe:PPEak? ............677 POWer:QUALity:RESult:POWer:REACtive:PPEak? ............677 POWer:QUALity:RESult:POWer:REALpower:PPEak? ............ 677 POWer:QUALity:RESult:VOLTage:CREStfactor:PPEak? ............ 678 POWer:QUALity:RESult:VOLTage:FREQuency:PPEak? ...............678 POWer:QUALity:RESult:VOLTage:RMS:PPEak? ..........678 POWer:QUALity:RESult:CURRent:CREStfactor:STDDev? ..........678 POWer:QUALity:RESult:CURRent:FREQuency:STDDev? ............678 POWer:QUALity:RESult:CURRent:RMS:STDDev? ............678 POWer:QUALity:RESult:POWer:APParent:STDDev? ............678 POWer:QUALity:RESult:POWer:PFACtor:STDDev? ............678 POWer:QUALity:RESult:POWer:PHASe:STDDev? ............678 POWer:QUALity:RESult:POWer:REACtive:STDDev? .............
  • Page 677 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Verwendung: Ereignis POWer:QUALity:RESult:CURRent:CREStfactor:AVG? POWer:QUALity:RESult:CURRent:FREQuency:AVG? POWer:QUALity:RESult:CURRent:RMS:AVG? POWer:QUALity:RESult:POWer:APParent:AVG? POWer:QUALity:RESult:POWer:PFACtor:AVG? POWer:QUALity:RESult:POWer:PHASe:AVG? POWer:QUALity:RESult:POWer:REACtive:AVG? POWer:QUALity:RESult:POWer:REALpower:AVG? POWer:QUALity:RESult:VOLTage:CREStfactor:AVG? POWer:QUALity:RESult:VOLTage:FREQuency:AVG? POWer:QUALity:RESult:VOLTage:RMS:AVG? Returns the average value of the specified measurement series. Rückgabewerte: <AverageValue> Statistic value Verwendung: Nur Abfrage POWer:QUALity:RESult:CURRent:CREStfactor:NPEak? POWer:QUALity:RESult:CURRent:FREQuency:NPEak? POWer:QUALity:RESult:CURRent:RMS:NPEak? POWer:QUALity:RESult:POWer:APParent:NPEak? POWer:QUALity:RESult:POWer:PFACtor:NPEak? POWer:QUALity:RESult:POWer:PHASe:NPEak?
  • Page 678 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:QUALity:RESult:VOLTage:FREQuency:PPEak? POWer:QUALity:RESult:VOLTage:RMS:PPEak? Returns the maximum value of the specified measurement series. Rückgabewerte: <MaximumValue> Statistic value Verwendung: Nur Abfrage POWer:QUALity:RESult:CURRent:CREStfactor:STDDev? POWer:QUALity:RESult:CURRent:FREQuency:STDDev? POWer:QUALity:RESult:CURRent:RMS:STDDev? POWer:QUALity:RESult:POWer:APParent:STDDev? POWer:QUALity:RESult:POWer:PFACtor:STDDev? POWer:QUALity:RESult:POWer:PHASe:STDDev? POWer:QUALity:RESult:POWer:REACtive:STDDev? POWer:QUALity:RESult:POWer:REALpower:STDDev? POWer:QUALity:RESult:VOLTage:CREStfactor:STDDev? POWer:QUALity:RESult:VOLTage:FREQuency:STDDev? POWer:QUALity:RESult:VOLTage:RMS:STDDev? Returns the statistical standard deviation of the specified measurement series. Rückgabewerte: <DeviationValue>...

  • Page 679: Welligkeit

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:QUALity:RESult:POWer:PFACtor[:ACTual]? POWer:QUALity:RESult:POWer:PHASe[:ACTual]? POWer:QUALity:RESult:POWer:REACtive[:ACTual]? POWer:QUALity:RESult:POWer:REALpower[:ACTual]? POWer:QUALity:RESult:VOLTage:CREStfactor[:ACTual]? POWer:QUALity:RESult:VOLTage:FREQuency[:ACTual]? POWer:QUALity:RESult:VOLTage:RMS[:ACTual]? Returns the instantaneous result of the specified measurement. Rückgabewerte: <ActualValue> Measurement result. If no measurement was executed, no value (NAN) is returned. Verwendung: Nur Abfrage 16.12.12 Welligkeit ....................
  • Page 680 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) .................682 POWer:RIPPle:RESult:PEAK:AVG? ................682 POWer:RIPPle:RESult:PEAK:NPEak? ................682 POWer:RIPPle:RESult:PEAK:PPEak? ................683 POWer:RIPPle:RESult:PEAK:STDDev? ............... 683 POWer:RIPPle:RESult:PEAK:WFMCount? .................683 POWer:RIPPle:RESult:PERiod[:ACTual]? ................683 POWer:RIPPle:RESult:PERiod:AVG? ................683 POWer:RIPPle:RESult:PERiod:NPEak? ................683 POWer:RIPPle:RESult:PERiod:PPEak? .................683 POWer:RIPPle:RESult:PERiod:STDDev? ..............683 POWer:RIPPle:RESult:PERiod:WFMCount? ............... 683 POWer:RIPPle:RESult:STDDev[:ACTual]? ................683 POWer:RIPPle:RESult:STDDev:AVG? ................683 POWer:RIPPle:RESult:STDDev:NPEak?
  • Page 681 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ● STDDev: standard deviation of the long-term measurement results ● WFMCount: the number of waveforms used for the displayed results Rückgabewerte: <WaveformCount> Verwendung: Nur Abfrage POWer:RIPPle:RESult:LPEak[:ACTual]? POWer:RIPPle:RESult:LPEak:AVG? POWer:RIPPle:RESult:LPEak:NPEak? POWer:RIPPle:RESult:LPEak:PPEak? POWer:RIPPle:RESult:LPEak:STDDev? POWer:RIPPle:RESult:LPEak:WFMCount? Returns the corresponding statistic result for „Vp-“. ●...
  • Page 682 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:RIPPle:RESult:NDCYcle[:ACTual]? POWer:RIPPle:RESult:NDCYcle:AVG? POWer:RIPPle:RESult:NDCYcle:NPEak? POWer:RIPPle:RESult:NDCYcle:PPEak? POWer:RIPPle:RESult:NDCYcle:STDDev? POWer:RIPPle:RESult:NDCYcle:WFMCount? Returns the corresponding statistic result for the negative duty cycle. ● [:ACTual]: current measurement result ● AVG: average of the long-term measurement results ● NPEak: negative peak value of the long-term measurement results ●...
  • Page 683 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:RIPPle:RESult:PEAK:STDDev? POWer:RIPPle:RESult:PEAK:WFMCount? Returns the corresponding statistic result for „Vpp“. ● [:ACTual]: current measurement result ● AVG: average of the long-term measurement results ● NPEak: negative peak value of the long-term measurement results ●...

  • Page 684: Anstiegsrate

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ● PPEak: positive peak value of the long-term measurement results ● STDDev: standard deviation of the long-term measurement results ● WFMCount: the number of waveforms used for the displayed results Rückgabewerte: <WaveformCount> Verwendung: Nur Abfrage POWer:RIPPle:RESult:UPEak[:ACTual]?
  • Page 685 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ................687 POWer:RIPPle:RESult:MEAN:AVG? ................687 POWer:RIPPle:RESult:MEAN:NPEak? ................687 POWer:RIPPle:RESult:MEAN:PPEak? ................687 POWer:RIPPle:RESult:MEAN:STDDev? ..............687 POWer:RIPPle:RESult:MEAN:WFMCount? ..............687 POWer:RIPPle:RESult:NDCYcle[:ACTual]? ................687 POWer:RIPPle:RESult:NDCYcle:AVG? .................687 POWer:RIPPle:RESult:NDCYcle:NPEak? ................. 687 POWer:RIPPle:RESult:NDCYcle:PPEak? ...............687 POWer:RIPPle:RESult:NDCYcle:STDDev? ..............687 POWer:RIPPle:RESult:NDCYcle:WFMCount? ...............688 POWer:RIPPle:RESult:PDCYcle[:ACTual]? ................688 POWer:RIPPle:RESult:PDCYcle:AVG? .................688 POWer:RIPPle:RESult:PDCYcle:NPEak?
  • Page 686 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SLEWrate:DTIMe <DeltaTime> Sets the delta time. Parameter: <DeltaTime> POWer:SLEWrate:EXECute Starts the slew rate measurement. Verwendung: Ereignis POWer:SLEWrate:REPort:ADD Adds the result to the report list. Verwendung: Ereignis POWer:RIPPle:RESult:FREQuency[:ACTual]? POWer:RIPPle:RESult:FREQuency:AVG? POWer:RIPPle:RESult:FREQuency:NPEak? POWer:RIPPle:RESult:FREQuency:PPEak? POWer:RIPPle:RESult:FREQuency:STDDev? POWer:RIPPle:RESult:FREQuency:WFMCount? Returns the corresponding statistic result for the frequency.
  • Page 687 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ● AVG: average of the long-term measurement results ● NPEak: negative peak value of the long-term measurement results ● PPEak: positive peak value of the long-term measurement results ● STDDev: standard deviation of the long-term measurement results ●...
  • Page 688 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Rückgabewerte: <WaveformCount> Verwendung: Nur Abfrage POWer:RIPPle:RESult:PDCYcle[:ACTual]? POWer:RIPPle:RESult:PDCYcle:AVG? POWer:RIPPle:RESult:PDCYcle:NPEak? POWer:RIPPle:RESult:PDCYcle:PPEak? POWer:RIPPle:RESult:PDCYcle:STDDev? POWer:RIPPle:RESult:PDCYcle:WFMCount? Returns the corresponding statistic result for the positive duty cycle. ● [:ACTual]: current measurement result ● AVG: average of the long-term measurement results ●...
  • Page 689 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:RIPPle:RESult:PERiod:NPEak? POWer:RIPPle:RESult:PERiod:PPEak? POWer:RIPPle:RESult:PERiod:STDDev? POWer:RIPPle:RESult:PERiod:WFMCount? Returns the corresponding statistic result for the period. ● [:ACTual]: current measurement result ● AVG: average of the long-term measurement results ● NPEak: negative peak value of the long-term measurement results ●...

  • Page 690: S.o.a

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ● AVG: average of the long-term measurement results ● NPEak: negative peak value of the long-term measurement results ● PPEak: positive peak value of the long-term measurement results ● STDDev: standard deviation of the long-term measurement results ●...
  • Page 691 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ...............696 POWer:SOA:RESult:TOTal:VIOLation<n>? ............696 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent? ............696 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage? ..........697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA? ..........697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA? ........697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:HEADer? ........697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:HEADer? ......697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:XINCrement? ......697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:XINCrement? ........697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:XORigin? ........697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:XORigin? ......697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:YINCrement? ......697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:YINCrement? ........
  • Page 692 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Einstellparameter: <InsertIndex> Verwendung: Nur Einstellung POWer:SOA:LINear:POINt<m>:CURRent <Current> POWer:SOA:LOGarithmic:POINt<m>:CURRent <Current> Sets the maximum current for the indicated mask point. The minimum current is set to Suffix: <m> Index of the mask point Parameter: <Current>...
  • Page 693 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SOA:LINear:REMove <RemoveIndex> POWer:SOA:LOGarithmic:REMove <RemoveIndex> Removes the point with the selcted index from the list of the safe operating area mask definition. Einstellparameter: <RemoveIndex> Verwendung: Nur Einstellung POWer:SOA:RESult:ACQuisition:FAILed? Returns the number of points that failed, i.e they are not within the defined safe opera- ting area.
  • Page 694 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Rückgabewerte: <AcquisitionState> 0 | 1 Verwendung: Nur Abfrage POWer:SOA:RESult:ACQuisition:TOLerance <Tolerance> Sets acquisition tolerance in percent. Parameter: <Tolerance> POWer:SOA:RESult:ACQuisition:VCOunt? Returns the acquisition violation count. Rückgabewerte: <ViolationCount> Verwendung: Nur Abfrage POWer:SOA:RESult:ACQuisition:VIOLation<n>? Returns the current and voltage value for the corresponding acquisition violation. Rückgabewerte: <Current>...
  • Page 695 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SOA:RESult:TOTal:FAILed? Returns the total number of failed acquisitions, i.e they are not within the defined safe operating area. Rückgabewerte: <FailedAcquisitions> Verwendung: Nur Abfrage POWer:SOA:RESult:TOTal:FRATe? Returns the total acquisition fail rate, i.e the ratio of acquisition hits to the number of tested acquisitions.
  • Page 696 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SOA:RESult:TOTal:STATe? Returns the result, passed or failed, of the total measurement. Rückgabewerte: <TotalState> 0 | 1 Verwendung: Nur Abfrage POWer:SOA:RESult:TOTal:TOLerance <Tolerance> Returns the tolerance of the total measurement. Parameter: <Tolerance> POWer:SOA:RESult:TOTal:VCOunt? Returns the acquisition violation count. Rückgabewerte: <ViolationCount>...
  • Page 697 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA? POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA? Returns the data of the total voltage violation waveform in the same way as CHANnel<m>:DATA?. Rückgabewerte: <Header> StringData Verwendung: Nur Abfrage POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:HEADer? POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:HEADer? Returns information on the total violation current. Rückgabewerte: <Header>...

  • Page 698: Spektrum

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:YORigin? POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:YORigin? Return the voltage value for binary value 0 of the indicated waveform. Rückgabewerte: <Yorigin> Verwendung: Nur Abfrage POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:YRESolution? POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:YRESolution? POWer:SOA:REPort:ADD POWer:SOA:RESTart POWer:SOA:SCALe <> POWer:SOA:SCALe:DISPlay <> POWer:SOA:SCALe:MASK <> Sets the scale for the mask, linear or logarithmic. 16.12.15 Spektrum ...................
  • Page 699 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Verwendung: Ereignis POWer:SPECtrum:RESult<n>:FREQuency? Queries the frequency of the n-th order. Suffix: <n> 1..40 Rückgabewerte: <FrequencyValue> Verwendung: Nur Abfrage POWer:SPECtrum:RESult<n>:LEVel[:VALue]? Queries the level of the n-th order. Suffix: <n> 1..40 Rückgabewerte: <LevelValue> Verwendung: Nur Abfrage POWer:SPECtrum:RESult<n>:MAXimum? Queries the maximum level of the n-th order.

  • Page 700: Umschaltung

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) Suffix: <n> 1..40 Rückgabewerte: <LevelMinimum> Verwendung: Nur Abfrage POWer:SPECtrum:RESult<n>:RESet Resets the count of the measurements. Suffix: <n> 1..40 Verwendung: Ereignis POWer:SPECtrum:RESult<n>:WFMCount? Queries the number of waveforms, for which the spectrum was measured. Suffix: <n>...
  • Page 701 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) ..............704 POWer:SWITching:RESult:TOTal:ENERgy? ................704 POWer:SWITching:RESult:TOTal:POWer? ....................704 POWer:SWITching:TYPE POWer:SWITching:EXECute Starts the switching loss measurement. Verwendung: Ereignis POWer:SWITching:GATE:CONDuction:STARt <StartTime> Sets the start time for the conduction gate. This value is simultaneously the stop time for the turn on gate.
  • Page 702 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SWITching:GATE:TOFF:STARt <StartTime> Sets the start time for the turn off gate. This value is simultaneously the stop time for the conduction gate. Parameter: <StartTime> POWer:SWITching:GATE:TOFF:STOP <StopTime> Sets the stop time for the turn off gate. Parameter: <StopTime>...
  • Page 703 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SWITching:RESult:NCONduction:ENERgy? Queries the non conduction energy. Rückgabewerte: <NonConductionEnergy> Verwendung: Nur Abfrage POWer:SWITching:RESult:NCONduction:POWer? Queries the non conduction power. Rückgabewerte: <NonConductionPower> Verwendung: Nur Abfrage POWer:SWITching:RESult:TOFF:ENERgy? Queries the turn off energy. Rückgabewerte: <TurnOffEnergy> Verwendung: Nur Abfrage POWer:SWITching:RESult:TOFF:POWer? Queries the turn off power.

  • Page 704: Lastwechsel-Verhalten

    ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:SWITching:RESult:TOTal:ENERgy? Queries the total energy. Rückgabewerte: <TotalEnergy> Verwendung: Nur Abfrage POWer:SWITching:RESult:TOTal:POWer? Queries the total power. Rückgabewerte: <TotalPower> Verwendung: Nur Abfrage POWer:SWITching:TYPE <MeasureType> Sets the measurement type for the switching loss maesurment. Parameter: <MeasureType>...
  • Page 705 ® Fernsteuerbefehle R&S RTM3000 Leistungsanalyse (Option R&S RTM-K31) POWer:TRANsient:RESult:DELay? Queries the delay time. Rückgabewerte: <DeleayTime> Verwendung: Nur Abfrage POWer:TRANsient:RESult:OVERshoot? Queries the overshoot. Rückgabewerte: <Overshoot> Verwendung: Nur Abfrage POWer:TRANsient:RESult:PEAK:TIME? Queries the peak time. Rückgabewerte: <PeakTime> Verwendung: Nur Abfrage POWer:TRANsient:RESult:PEAK:VALue? Queries the peak value. Rückgabewerte: <PeakValue>...

  • Page 706: Mixed-Signal-Option (Option R&S Rtm-B1)

    ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) POWer:TRANsient:SIGHigh <SignalHigh> Sets the expected signal high voltage value. Parameter: <SignalHigh> POWer:TRANsient:SIGLow <SignalLow> Sets the expected signal low voltage value. Parameter: <SignalLow> POWer:TRANsient:STARt <StartTime> Sets the start time for the transient response measurement. Parameter: <StartTime>...
  • Page 707 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) 16.13.1.1 Logikkanäle - Aktivitätsanzeige ..................707 LOGic<p>:PROBe[:ENABle]? ................707 LOGic<p>:CURRent:STATe:MAXimum? ................. 707 DIGital<m>:CURRent:STATe:MAXimum? ................707 LOGic<p>:CURRent:STATe:MINimum? ................707 DIGital<m>:CURRent:STATe:MINimum? LOGic<p>:PROBe[:ENABle]? Checks if the logic probe is connected. Suffix: <p> 1..2 Selects the pod. Rückgabewerte: <ProbeEnable>...
  • Page 708 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) 16.13.1.2 Logikanalysator - Konfiguration ......................708 LOGic<p>:STATe ....................... 708 DIGital<m>:DISPlay ....................708 DIGital<m>:TECHnology ....................709 DIGital<m>:THCoupling ....................709 DIGital<m>:THReshold ....................709 DIGital<m>:HYSTeresis ...................... 710 DIGital<m>:DESKew ......................710 DIGital<m>:SIZE ...................... 710 DIGital<m>:POSition ......................710 DIGital<m>:LABel ....................711 DIGital<m>:LABel:STATe LOGic<p>:STATe Switches the logic pod on or off.
  • Page 709 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) Parameter: <ThresholdMode> TTL | ECL | CMOS | MANual TTL: 1.4 V ECL: -1.3 V CMOS: 2.5 V MANual: Set a user-defined threshold value with DIGital<m>: THReshold *RST: DIGital<m>:THCoupling <ThresholdCoupling> Sets all threshold and hysteresis values to the values of the first nibble (D0...D3). Suffix: <m>...
  • Page 710 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) DIGital<m>:DESKew <Deskew> Sets the deskew value for the pod to wich the specified logic channel belongs. The deskew value compensates delays that are known from the circuit specifics or caused by the different length of cables. The skew between the probe boxes of the digital channels and the probe connectors of the analog channels is automatically aligned by the instrument.
  • Page 711 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) Parameter: <Label> String value String parameter Beispiel: DIGital4:LABel "Data" Defines the label "Data" for logic channel D4. DIGital<m>:LABel:STATe <State> Displays or hides the label of the indicated logic channel. Suffix: <m> 0..15 Number of the logic channel Parameter: <State>...
  • Page 712 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) To set the export format, use FORMat[:DATA]. To set the range of samples to be returned, use DIGital<m>:DATA:POINts. Suffix: <m> 0..15 Selects the logic channel <p> 1..2 Selects the logic pod Parameter: <WaveformData>...

  • Page 713: Parallele Busse

    ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) Depending on the current settings, the memory can contain more data samples than the screen is able to display. In this case, you can decide which data will be saved: samples stored in the memory or only the displayed samples. Note: The sample range can be changed only in STOP mode.
  • Page 714 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) Suffix: <b> 1..2 Selects the parallel bus. Parameter: <BusWidth> Maximum number is the number of input channels. Bereich: 1 bis 4 Inkrement: 1 *RST: Std.-einheit: Bit BUS<b>:CPARallel:WIDTh <BusWidth> Sets the number of lines to be analyzed for the parallel clocked bus. Suffix: <b>...
  • Page 715 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) 16.13.2.2 Parallel getakteter Bus - Konfiguration ................715 BUS<b>:CPARallel:CLOCk:SOURce ................. 715 BUS<b>:CPARallel:CLOCK:SLOPe ..................715 BUS<b>:CPARallel:CS:ENABle ..................715 BUS<b>:CPARallel:CS:SOURce ..................716 BUS<b>:CPARallel:CS:POLarity BUS<b>:CPARallel:CLOCk:SOURce <ClockSource> Selects the logic channel that is used as clock line. Suffix: <b>...
  • Page 716 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) Parameter: <ChipSelectSource> D0..D15 *RST: BUS<b>:CPARallel:CS:POLarity <Polarity> Selects if the chip select signal is high active (high = 1) or low active (low = 1). Suffix: <b> 1..2 Selects the parallel bus. Parameter: <Polarity>...
  • Page 717 ® Fernsteuerbefehle R&S RTM3000 Mixed-Signal-Option (Option R&S RTM-B1) BUS<b>:PARallel:FRAMe<n>:DATA? BUS<b>:CPARallel:FRAMe<n>:DATA? Returns the data words of the specified frame. Suffix: <b> 1..2 Selects the parallel bus. <n> Selects the frame. Rückgabewerte: <FrameData> List of decimal values of data words Verwendung: Nur Abfrage BUS<b>:PARallel:FRAMe<n>:STATe? BUS<b>:CPARallel:FRAMe<n>:STATe? Returns the overall state of the specified frame.

  • Page 718: Signalerzeugung (Option R&S Rtm-B6)

    ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) Suffix: <b> 1..2 Selects the parallel bus. <n> Selects the frame. Rückgabewerte: <StopTime> Std.-einheit: s Verwendung: Nur Abfrage 16.14 Signalerzeugung (Option R&S RTM-B6) 16.14.1 Funktionsgenerator ....................719 WGENerator:FUNCtion ....................719 WGENerator:VOLTage ..................719 WGENerator:VOLTage:OFFSet ....................
  • Page 719 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) .................... 724 WGENerator:SWEep:FEND ................... 724 WGENerator:SWEep:FSTart ..................... 724 WGENerator:SWEep:TIME .................... 724 WGENerator:SWEep:TYPE ..................725 WGENerator:SWEep[:ENABle] WGENerator:FUNCtion <Function> Selects the function to be generated. Parameter: <Function> DC | SINusoid | SQUare | PULSe | TRIangle | RAMP | SINC | ARBitrary | EXPonential WGENerator:VOLTage <Amplitude>...
  • Page 720 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) Parameter: <DutyCycle> Numeric value Bereich: 1.000E+01 bis 9.000E+01 *RST: 2.500E+01 Std.-einheit: % WGENerator:FUNCtion:PULSe:ETIMe <EdgeTime> Sets the pulse edge time. Parameter: <EdgeTime> WGENerator:FUNCtion:EXPonential:POLarity <Polarity> Sets the polarity of the generator function exponential. Parameter: <Polarity>...
  • Page 721 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) Parameter: <FilePath> string *RST: " WGENerator:ARBitrary[:FILE]:OPEN Loads the arbitrary waveform, that is selected with the WGENerator:ARBitrary[: command. FILE]:NAME Verwendung: Ereignis WGENerator:ARBitrary:VISible <ArbWaveformVisible> Enables the display of the arbitrary waveform. Parameter: <ArbWaveformVisible> ON | OFF *RST: WGENerator:MODulation[:ENABLE] <Enable>...
  • Page 722 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) Parameter: <ModulationType> AM | FM | ASK | FSK Amplitude modulation. The amplitude of the carrier signal is varied according to the modulation signal. Frequency modulation. The frequency of the carrier signal is varied according to the modulation signal.
  • Page 723 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) WGENerator:MODulation:ASK:FREQuency <Frequency> Sets the frequency of the modulating waveform for ASK modulation. Parameter: <Frequency> WGENerator:MODulation:ASK:DEPTh <ModulationDepth> Sets the modulation depth, the percentage of the amplitude range that is used for ASK modulation. Parameter: <ModulationDepth>...
  • Page 724 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) WGENerator:OUTPut:DESTination <Destination> Sets the output connector for the function generator waveform. Parameter: <Destination> BNC | P3 WGENerator:OUTPut:LOAD <Load> Select the user load, the load of the DUT at its connection. You can select either a „50Ω“...

  • Page 725: Mustergenerator

    ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) WGENerator:SWEep[:ENABle] <SweepEnable> Enables or disables sweeping. Parameter: <SweepEnable> ON | OFF 16.14.2 Mustergenerator ....................725 PGENerator:FUNCtion ................... 726 PGENerator:PATTern:STATe ................... 726 PGENerator:PATTern:STIMe ..................727 PGENerator:PATTern:PERiod ................... 727 PGENerator:PATTern:FREQuency .................... 727 PGENerator:PATTern:ITIMe .................727 PGENerator:PATTern:BURSt:STATe ................
  • Page 726 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) Parameter: <PatternFunction> SQUarewave | COUNter | ARBitrary | SPI | I2C | UART | CAN | LIN | MANual | I2S | TDM SQUarewave Square wave function (e.g. for manual probe compensation). COUNter Definition of a 4-bit wide counter pattern.
  • Page 727 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) Parameter: <SampleTime> Numeric value Bereich: 2.000E-08 bis 4.200E+01 *RST: 2.000E-08 Std.-einheit: s PGENerator:PATTern:PERiod <PatternPeriod> Defines the period of the pattern generator function. Parameter: <PatternPeriod> Numeric value (Period = Pattern length * Bit time) Bereich: MIN 1 Sample * 20ns = 20ns to MAX 2048 Samp- les * 42s = 10416s (approx.
  • Page 728 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) Parameter: <PatternCycles> Numeric value Bereich: 1 bis 4096 *RST: PGENerator:PATTern:TRIGger:MODE <TriggerMode> Defines the arbitrary trigger mode of the pattern generator function. Parameter: <TriggerMode> CONTinuous | SINGle CONTinuous The CONT function (continuous trigger) issues the pattern conti- nuously.
  • Page 729 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) PGENerator:PATTern:ARBitrary:DATA:APPend <AppendData> Defines the arbitrary pattern. Einstellparameter: <AppendData> List of Values Beispiel: PGEN:PATT:ARB:DATA:APP 4 From n, the oscilloscope appends a 4 in HEX to the index = pattern. Verwendung: Nur Einstellung PGENerator:PATTern:ARBitrary:DATA:APPend:BOR <AppendData> From n, data will be integrated in existing pattern via OR combination.
  • Page 730 ® Fernsteuerbefehle R&S RTM3000 Signalerzeugung (Option R&S RTM-B6) PGENerator:PATTern:COUNter:FREQuency <Period> Defines the frequency value of the pattern generator counter function. The user fre- quency always refers to the switching of the pattern condition. This results in square waveforms for individual pins. Frequency f/16 Parameter:...

  • Page 731: Status Reporting

    ® Fernsteuerbefehle R&S RTM3000 Status Reporting PGENerator:MANual:STATe<s> <State> Selects the pins S0 to S3 manually and sets their states to high (H) or low (L). Suffix: <s> 0..3 Pins S0 to S3 Parameter: <State> ON | OFF Pin state is set to high (H). Pin state is set to low (L).

  • Page 732: Status:questionable-Register

    ® Fernsteuerbefehle R&S RTM3000 Status Reporting Verwendung: Nur Abfrage STATus:OPERation:ENABle <Enable> Controls the ENABle part of the STATus:OPERation register. The ENABle defines which events in the EVENt part of the status register are forwarded to the OPERation summary bit (bit 7) of the status byte. The status byte can be used to create a service request.
  • Page 733 ® Fernsteuerbefehle R&S RTM3000 Status Reporting Bild 16-1: Struktur des STATus:QUEStionable-Registers Siehe auch: ● Kapitel C.1, "Aufbau eines SCPI-Statusregisters", auf Seite 753 ● Kapitel C.3.4, "STATus:QUEStionable-Register", auf Seite 759 Folgende Befehle sind verfügbar: ......................734 STATus:PRESet ..................734 STATus:QUEStionable:CONDition? ..............734 STATus:QUEStionable:COVerload:CONDition? ................734 STATus:QUEStionable:LIMit:CONDition? ...............
  • Page 734 ® Fernsteuerbefehle R&S RTM3000 Status Reporting ................734 STATus:QUEStionable:MASK:ENABle ..................735 STATus:QUEStionable[:EVENt]? ..............735 STATus:QUEStionable:COVerload[:EVENt]? ................735 STATus:QUEStionable:LIMit[:EVENt]? ................735 STATus:QUEStionable:MASK[:EVENt]? ................. 735 STATus:QUEStionable:NTRansition ..............735 STATus:QUEStionable:COVerload:NTRansition ................. 735 STATus:QUEStionable:LIMit:NTRansition ............... 735 STATus:QUEStionable:MASK:NTRansition ................. 735 STATus:QUEStionable:PTRansition ..............735 STATus:QUEStionable:COVerload:PTRansition ................. 735 STATus:QUEStionable:LIMit:PTRansition ............... 735 STATus:QUEStionable:MASK:PTRansition STATus:PRESet Resets all STATUS:QUESTIONALBLE registers.
  • Page 735 ® Fernsteuerbefehle R&S RTM3000 Status Reporting Beispiel: STATus:QUEStionable:MASK:ENABle 24 Set bits no. 3 and 4 of the STATus:QUEStionable:MASK:ENABle register part: 24 = 8 + 16 = 2 STATus:QUEStionable[:EVENt]? STATus:QUEStionable:COVerload[:EVENt]? STATus:QUEStionable:LIMit[:EVENt]? STATus:QUEStionable:MASK[:EVENt]? Returns the contents of the EVENt part of the status register to check whether an event has occurred since the last reading.
  • Page 736 ® Fernsteuerbefehle R&S RTM3000 Status Reporting Beispiel: STATus:QUEStionable:MASK:PTRansition 24 Set bits no. 3 and 4 of the STATus:QUEStionable:MASK:PTRan- sition register part: 24 = 8 + 16 = 2 Bedienhandbuch 1335.9090.03 ─ 03...

  • Page 737: Wartung

    ® Wartung R&S RTM3000 Reinigung 17 Wartung Das Gerät bedarf keiner regelmäßigen Wartung. Es ist lediglich notwendig, das Gerät zu reinigen. Um die Vorderseite des Geräts zu schützen und um das Gerät einfach und sicher an andere Arbeitsplätze zu transportieren, sind mehrere Zubehörteile im Angebot:Die Typenschlüssel und Bestellnummern sind im Datenblatt aufgeführt.

  • Page 738: Lagerung Und Verpackung

    ® Wartung R&S RTM3000 Sicherung auswechseln Gefahr einer Beschädigung des Geräts durch verstopfte Lüfter Wenn das Gerät in einer staubigen Umgebung betrieben wird, werden die Lüfter im Laufe der Zeit durch Staub oder sonstige Partikel verstopft. Überprüfen und reinigen Sie die Lüfter regelmäßig, um sicherzustellen, dass sie immer ordnungsgemäß funktio- nieren.

  • Page 739: Datensicherheit

    ® Wartung R&S RTM3000 Datensicherheit Gefahr eines Stromschlags Die Sicherung ist Teil der Hauptstromversorgung. Daher kann eine Berührung der Sicherung bei eingeschaltetem Gerät zu einem Stromschlag führen. Vergewissern Sie sich vor dem Öffnen des Sicherungshalters, dass das Gerät ausgeschaltet und von jeglicher Stromversorgung getrennt ist.

  • Page 740: Anhang

    ® SCPI-Befehlsstruktur R&S RTM3000 Syntax für Common Commands Anhang A SCPI-Befehlsstruktur SCPI-Befehle bestehen aus einem Header und, in den meisten Fällen, einem oder mehreren Parametern. Der Header und die Parameter werden durch ein "White Space" (ASCII-Code 0 bis 9, 11 bis 32 dezimal, z. B. Leerzeichen) getrennt. Die Header können aus mehreren mnemonischen Codes (Schlüsselwörter) zusammenge- setzt sein.

  • Page 741: Syntax Für Gerätespezifische Befehle

    ® SCPI-Befehlsstruktur R&S RTM3000 Syntax für gerätespezifische Befehle A.2 Syntax für gerätespezifische Befehle Nicht alle in den folgenden Beispielen verwendeten Befehle sind notwendigerweise im Gerät implementiert. Allein zu Demonstrationszwecken wird in diesem Abschnitt davon ausgegangen, dass die folgenden Befehle verfügbar sind: ●...

  • Page 742: Numerische Suffixe

    ® SCPI-Befehlsstruktur R&S RTM3000 Syntax für gerätespezifische Befehle A.2.2 Numerische Suffixe Wenn ein Befehl auf mehrere Instanzen eines Objekts anwendbar ist, z. B. bestimmte Kanäle oder Quellen, können die betreffenden Instanzen durch ein Suffix spezifiziert werden, das zum Befehl hinzugefügt wird. Numerische Suffixe werden in spitzen Klam- mern (<1...4>, <n>, <i>) angegeben und im Befehl durch einen einzelnen Wert ersetzt.

  • Page 743: Scpi-Parameter

    ® SCPI-Befehlsstruktur R&S RTM3000 SCPI-Parameter Optionale mnemonische Codes mit numerischen Suffixes Ein optionaler mnemonischer Code darf nicht ausgelassen werden, wenn er ein nume- risches Suffix enthält, das für die Wirkung des Befehls relevant ist. Beispiel: Definition:DISPlay[:WINDow<1...4>]:MAXimize <Boolean> Befehl: DISP:MAX ON bezieht sich auf Fenster 1. Um ein anderes Fenster als 1 anzusprechen, müssen Sie den optionalen Parameter WINDow mit dem Suffix für das betreffende Fenster einfügen.

  • Page 744: Spezielle Numerische Werte

    ® SCPI-Befehlsstruktur R&S RTM3000 SCPI-Parameter ● K (Kilo) ● M (Milli) ● U (Mikro) ● N (Nano) Beispiel: SENSe:FREQ:STOP 1.5GHz = SENSe:FREQ:STOP 1.5E9 Für einige Einstellungen können relative Werte in Prozent angegeben werden. Gemäß SCPI-Standard wird diese Einheit durch die Zeichenkette PCT dargestellt. Beispiel: HCOP:PAGE:SCAL 90PCT A.3.2 Spezielle numerische Werte...

  • Page 745: Textparameter

    ® SCPI-Befehlsstruktur R&S RTM3000 SCPI-Parameter falsch) wird durch „OFF“ oder den numerischen Wert 0 dargestellt. Die numerischen Werte werden als Antwort auf einen Abfragebefehl zurückgegeben. Beispiel: Einstellbefehl: HCOPy:DEV:COL ON Abfragebefehl: HCOPy:DEV:COL? Antwort: 1 A.3.4 Textparameter Textparameter unterliegen den Syntaxregeln für mnemonische Codes, d. h., sie kön- nen in Kurz- oder Langform eingegeben werden.

  • Page 746: Übersicht Über Syntaxelemente

    ® SCPI-Befehlsstruktur R&S RTM3000 Übersicht über Syntaxelemente Geschwindigkeit oder andere Umstände eine Segmentierung der Daten in Blöcke mit definierter Länge nicht zulassen. A.4 Übersicht über Syntaxelemente Die folgende Tabelle gibt eine Übersicht über die Syntaxelemente und Sonderzeichen. Tabelle A-2: Syntaxelemente Der Doppelpunkt trennt die mnemonischen Codes eines Befehls.

  • Page 747: Struktur Einer Befehlszeile

    ® SCPI-Befehlsstruktur R&S RTM3000 Struktur einer Befehlszeile Tabelle A-3: Sonderzeichen Parameter Ein senkrechter Strich in Parameterdefinitionen kennzeichnet alternative Möglichkeiten im Sinne von "oder". Die Wirkung des Befehls hängt davon ab, welcher Parameter verwendet wird. Beispiel: Definition:HCOPy:PAGE:ORIentation LANDscape | PORTrait Der Befehl HCOP:PAGE:ORI LAND stellt das Querformat ein. Der Befehl HCOP:PAGE:ORI PORT stellt das Hochformat ein.

  • Page 748: Antworten Auf Abfragebefehle

    ® SCPI-Befehlsstruktur R&S RTM3000 Antworten auf Abfragebefehle Beispiel: MMEM:COPY "Test1","MeasurementXY";:HCOP:ITEM ALL Diese Befehlszeile enthält zwei Befehle. Der erste Befehl gehört zum System MMEM, der zweite zum System HCOP. Wenn der nächste Befehl zu einem anderen Befehls- system gehört, steht hinter dem Semikolon ein Doppelpunkt. Beispiel: HCOP:ITEM ALL;:HCOP:IMM Diese Befehlszeile enthält zwei Befehle.
  • Page 749 ® SCPI-Befehlsstruktur R&S RTM3000 Antworten auf Abfragebefehle Beispiel: Einstellbefehl: HCOPy:PAGE:ORIentation LANDscape Abfragebefehl: HCOP:PAGE:ORI? Antwort: LAND ● Ungültige numerische Ergebnisse In manchen Fallen, vor allem wenn ein Ergebnis aus mehreren numerischen Wer- ten besteht, werden ungültige Werte als 9.91E37 (keine Zahl) zurückgegeben. Bedienhandbuch 1335.9090.03 ─...

  • Page 750: B Befehlssequenz Und Synchronisation

    ® Befehlssequenz und Synchronisation R&S RTM3000 Überlappende Ausführung verhindern B Befehlssequenz und Synchronisation IEEE 488.2 unterscheidet zwischen überlappenden (asynchronen) und sequenziellen Befehlen: ● Ein sequenzieller Befehl beendet seine Ausführung, bevor die Ausführung des nächsten Befehls gestartet wird. Befehle, die schnell verarbeitet werden, sind in der Regel als sequenzielle Befehle implementiert.
  • Page 751 ® Befehlssequenz und Synchronisation R&S RTM3000 Überlappende Ausführung verhindern Tabelle B-1: Synchronisation mithilfe von *OPC, *OPC? und *WAI Befehl Aktion Programmierung des Controllers ● *OPC Setzt das Operation Complete-Bit im ESR, Bit 0 im ESE setzen ● Bit 5 im SRE setzen nachdem alle vorherigen Befehle ausgeführt ●...
  • Page 752 ® Befehlssequenz und Synchronisation R&S RTM3000 Überlappende Ausführung verhindern 3. Fragen Sie den Status "Operation Complete" periodisch ab (mit einem Timer) und verwenden Sie dazu die Befehlsfolge: *OPC; *ESR? Ein Rückgabewert (LSB) von 1 zeigt an, dass die Verarbeitung des überlappten Befehls abgeschlossen ist.

  • Page 753: C Status-Reporting-System

    ® Status-Reporting-System R&S RTM3000 Aufbau eines SCPI-Statusregisters C Status-Reporting-System Das Status-Reporting-System speichert alle Informationen über den aktuellen Betriebszustand des Geräts und über aufgetretene Fehler. Diese Informationen wer- den in den Statusregistern und in der Error Queue abgelegt. Beides kann über den GPIB-Bus oder die LAN-Schnittstelle abgefragt werden (STATus...-Befehle).

  • Page 754: Hierarchie Der Statusregister

    ® Status-Reporting-System R&S RTM3000 Hierarchie der Statusregister Der Positive-TRansition-Teil wirkt als Zustandsübergangsfilter. Bei einer Ände- rung eines Bits des CONDition-Teils von 0 auf 1 entscheidet das zugehörige PTR- Bit, ob das EVENt-Bit auf 1 gesetzt wird. – PTR-Bit = 1: das EVENt-Bit wird gesetzt. –...
  • Page 755 ® Status-Reporting-System R&S RTM3000 Hierarchie der Statusregister Bild C-2: Übersicht über die Statusregisterhierarchie ● STB, SRE Das STatus-Byte-Register (STB) und das zugehörige Maskenregister Service- Request-Enable (SRE) bilden die höchste Ebene des Status-Reporting-Systems. Das STB gibt einen groben Überblick über den Gerätestatus, indem es die Informa- tionen der untergeordneten Register sammelt.

  • Page 756: Inhalt Der Statusregister

    ® Status-Reporting-System R&S RTM3000 Inhalt der Statusregister Der Ausgabepuffer enthält die Nachrichten, die das Gerät an den Steuerrechner zurückgibt. Er ist nicht Teil des Status-Reporting-Systems, bestimmt aber den Wert des MAV-Bits im STB und ist deshalb im Überblick enthalten. Alle Statusregister haben den gleichen internen Aufbau. SRE, ESE Das Service-Request-Enable-Register SRE kann als ENABle-Teil des STB genutzt wer- den, wenn das STB gemäß...

  • Page 757: Event-Status-Register (Esr) Und Event-Status-Enable-Register (Ese)

    ® Status-Reporting-System R&S RTM3000 Inhalt der Statusregister Bit Nr. Bedeutung QUEStionable-Status-Summenbit Dieses Bit wird gesetzt, wenn im QUEStionable-Statusregister ein EVENt-Bit gesetzt wird und das zugehörige ENABle-Bit auf 1 gesetzt ist. Ein gesetztes Bit weist auf einen fragwürdigen Gerätezustand hin, der durch eine Abfrage des STATus:QUEStionable-Statusregisters näher spezifiziert werden kann.

  • Page 758: Status:operation-Register

    ® Status-Reporting-System R&S RTM3000 Inhalt der Statusregister Bit-Nr. Bedeutung Device-dependent Error Dieses Bit wird gesetzt, wenn ein geräteabhängiger Fehler auftritt. In die Error Queue wird eine Fehlermeldung mit einer Nummer zwischen -300 und -399 oder einer positiven Fehlernummer eingetragen, die den Fehler näher bezeichnet. Execution Error Dieses Bit wird gesetzt, wenn ein empfangener Befehl zwar syntaktisch richtig, aber aus ande- ren Gründen nicht ausführbar ist.

  • Page 759: Status:questionable-Register

    ® Status-Reporting-System R&S RTM3000 Inhalt der Statusregister C.3.4 STATus:QUEStionable-Register Dieses Register enthält Informationen über undefinierte Zuständen, die auftreten kön- nen, wenn das Gerät nicht im Rahmen seiner Spezifikationen betrieben wird. Es kann mit den Befehlen auf Seite 734 und STATus:QUEStionable:CONDition? STATus: auf Seite 735 gelesen werden.
  • Page 760 ® Status-Reporting-System R&S RTM3000 Inhalt der Statusregister Bit-Nr. Bedeutung TEMPerature Dieses Bit wird gesetzt, wenn eine bedenkliche Temperatur auftritt (siehe Kapitel C.3.4.2, "STA- Tus:QUEStionable:TEMPerature-Register", auf Seite 760). 5 bis 7 Nicht benutzt NOALigndata Dieses Bit wird gesetzt, wenn keine Abgleichdaten verfügbar sind - das Gerät ist nicht kalibriert. LIMit Dieses Bit wird gesetzt, wenn ein Grenzwert verletzt wird (siehe Kapitel C.3.4.3, "STA-...

  • Page 761: Anwendung Des Status-Reporting-Systems

    ® Status-Reporting-System R&S RTM3000 Anwendung des Status-Reporting-Systems C.3.4.3 STATus:QUEStionable:LIMit-Register Dieses Register enthält Informationen über die Einhaltung der Grenzwerte von Mes- sungen. Dieses Bit wird gesetzt, wenn die Grenzwerte der Haupt- oder Zusatzmes- sung der betreffenden Messung verletzt werden. Tabelle C-7: Bits im STATus:QUEStionable:LIMit-Register Bit-Nr.

  • Page 762: Serienabfrage (Serial Poll)

    ® Status-Reporting-System R&S RTM3000 Anwendung des Status-Reporting-Systems oder des Ausgabepuffers zusammen. Die ENABle-Teile des Statusregisters können so gesetzt werden, dass beliebige Bits in einem beliebigen Statusregister einen SRQ aus- lösen. Um die Möglichkeiten des Service Request effektiv zu nutzen, sollten in den Enable-Registern SRE und ESE alle Bits auf "1"...

  • Page 763: Error Queue

    ® Status-Reporting-System R&S RTM3000 Rücksetzwerte des Status-Reporting-Systems Beispiel: Der Dezimalwert 40 = 32 + 8 gibt an, dass im Statusregister die Bits Nr. 3 und 5 (z. B. das Summen-Bit für QUEStionable-Status und das ESB-Bit im STatus-Byte) gesetzt sind. C.4.4 Error Queue Jeder Fehlerzustand im Gerät führt zu einem Eintrag in die Error Queue (Fehlerwarte- schlange).
  • Page 764 ® Status-Reporting-System R&S RTM3000 Rücksetzwerte des Status-Reporting-Systems Ereignis Einschalten der Netz- DCL, *RST STA- *CLS spannung oder Tus:PRE- SYS- Power-On-Status- (Device Tem:PRE Clear Clear, Selected Device Wirkung Clear) ENABle-Teile aller OPERation- und QUEStionable-Register löschen; ENABle-Teile aller anderen Register mit "1" füllen. PTRansition-Teile mit "1"...

  • Page 765: Liste Der Befehle

    ® Liste der Befehle R&S RTM3000 Liste der Befehle *CAL?................................396 *CLS................................396 *ESE................................396 *ESR?................................396 *IDN?................................396 *OPC................................397 *OPT?................................397 *PSC................................397 *RST................................397 *SRE................................398 *STB?................................398 *TRG................................398 *WAI................................398 ACQuire:AVAilable?............................457 ACQuire:AVERage:COMPlete?........................417 ACQuire:AVERage:COUNt..........................416 ACQuire:AVERage:RESet..........................417 ACQuire:COUNt?............................457 ACQuire:HRESolution............................416 ACQuire:INTerpolate............................417 ACQuire:MEMory[:MODE]..........................
  • Page 766 ® Liste der Befehle R&S RTM3000 BUS<b>:ARINc:WORD<n>:SDI?........................649 BUS<b>:ARINc:WORD<n>:SSM?.........................650 BUS<b>:ARINc:WORD<n>:STARt?......................650 BUS<b>:ARINc:WORD<n>:STATus?......................650 BUS<b>:ARINc:WORD<n>:STOP?.......................650 BUS<b>:CAN:BITRate...........................580 BUS<b>:CAN:DATA:SOURce........................579 BUS<b>:CAN:FCOunt?..........................584 BUS<b>:CAN:FRAMe<n>:ACKState?......................586 BUS<b>:CAN:FRAMe<n>:ACKValue?......................586 BUS<b>:CAN:FRAMe<n>:BCOunt?......................589 BUS<b>:CAN:FRAMe<n>:BSEPosition?...................... 589 BUS<b>:CAN:FRAMe<n>:BYTE<o>:STATe?....................589 BUS<b>:CAN:FRAMe<n>:BYTE<o>:VALue?....................590 BUS<b>:CAN:FRAMe<n>:CSSTate?......................587 BUS<b>:CAN:FRAMe<n>:CSValue?......................587 BUS<b>:CAN:FRAMe<n>:DATA?......................... 586 BUS<b>:CAN:FRAMe<n>:DLCState?......................587 BUS<b>:CAN:FRAMe<n>:DLCValue?......................588 BUS<b>:CAN:FRAMe<n>:IDSTate?......................588 BUS<b>:CAN:FRAMe<n>:IDTYpe?......................588 BUS<b>:CAN:FRAMe<n>:IDValue?......................588 BUS<b>:CAN:FRAMe<n>:STARt?........................
  • Page 767 ® Liste der Befehle R&S RTM3000 BUS<b>:HISTory:REPLay..........................460 BUS<b>:HISTory:STARt..........................460 BUS<b>:HISTory:STOP..........................460 BUS<b>:HISTory:TSABsolute:ALL?......................464 BUS<b>:HISTory:TSABsolute?........................464 BUS<b>:HISTory:TSDate:ALL?........................465 BUS<b>:HISTory:TSDate?..........................464 BUS<b>:HISTory:TSRelative:ALL?........................463 BUS<b>:HISTory:TSRelative?........................463 BUS<b>:HISTory:TTABle[:ENABle]....................... 462 BUS<b>:I2C:CLOCk:SOURce........................558 BUS<b>:I2C:DATA:SOURce......................... 558 BUS<b>:I2C:FCOunt?........................... 562 BUS<b>:I2C:FRAMe<n>:AACCess?......................564 BUS<b>:I2C:FRAMe<n>:ACCess?....................... 564 BUS<b>:I2C:FRAMe<n>:ACOMplete?......................564 BUS<b>:I2C:FRAMe<n>:ADBStart?......................565 BUS<b>:I2C:FRAMe<n>:ADDRess?......................565 BUS<b>:I2C:FRAMe<n>:ADEVice?......................565 BUS<b>:I2C:FRAMe<n>:AMODe?........................566 BUS<b>:I2C:FRAMe<n>:ASTart?........................566 BUS<b>:I2C:FRAMe<n>:BCOunt?........................566 BUS<b>:I2C:FRAMe<n>:BYTE<o>:ACCess?....................567 BUS<b>:I2C:FRAMe<n>:BYTE<o>:ACKStart?.....................567 BUS<b>:I2C:FRAMe<n>:BYTE<o>:COMPlete?...................
  • Page 768 ® Liste der Befehle R&S RTM3000 BUS<b>:I2S:FRAMe<n>:STARt?........................618 BUS<b>:I2S:FRAMe<n>:STATe?........................618 BUS<b>:I2S:FRAMe<n>:STOP?........................618 BUS<b>:I2S:FRAMe<n>:TDM<o>:STATe?....................619 BUS<b>:I2S:FRAMe<n>:TDM<o>:VALue?....................619 BUS<b>:I2S:WLENgth...........................611 BUS<b>:I2S:WSELect:POLarity........................612 BUS<b>:I2S:WSELect:SOURce........................612 BUS<b>:I2S:WSELect:THReshold........................612 BUS<b>:LABel...............................544 BUS<b>:LABel:STATe........................... 544 BUS<b>:LIN:BITRate.............................595 BUS<b>:LIN:DATA:SOURce......................... 595 BUS<b>:LIN:FCOunt?........................... 599 BUS<b>:LIN:FRAMe<n>:BCOunt?........................603 BUS<b>:LIN:FRAMe<n>:BYTE<o>:STATe?....................603 BUS<b>:LIN:FRAMe<n>:BYTE<o>:VALue?....................603 BUS<b>:LIN:FRAMe<n>:CSSTate?......................600 BUS<b>:LIN:FRAMe<n>:CSValue?......................601 BUS<b>:LIN:FRAMe<n>:DATA?........................599 BUS<b>:LIN:FRAMe<n>:IDPValue?......................601 BUS<b>:LIN:FRAMe<n>:IDSTate?........................601 BUS<b>:LIN:FRAMe<n>:IDValue?........................601 BUS<b>:LIN:FRAMe<n>:STARt?........................
  • Page 769 ® Liste der Befehle R&S RTM3000 BUS<b>:MILStd:WORD<n>:RTIMe?......................633 BUS<b>:MILStd:WORD<n>:STARt?......................633 BUS<b>:MILStd:WORD<n>:STATus:BCReceived?..................634 BUS<b>:MILStd:WORD<n>:STATus:BUSY?....................634 BUS<b>:MILStd:WORD<n>:STATus:DBCaccept?..................634 BUS<b>:MILStd:WORD<n>:STATus:INSTrument?..................634 BUS<b>:MILStd:WORD<n>:STATus:MERRor?.................... 635 BUS<b>:MILStd:WORD<n>:STATus:RTADdress?..................635 BUS<b>:MILStd:WORD<n>:STATus:SREQuest?..................635 BUS<b>:MILStd:WORD<n>:STATus:SUBSystem?..................635 BUS<b>:MILStd:WORD<n>:STATus:TERMinal?..................636 BUS<b>:MILStd:WORD<n>:STATus?......................633 BUS<b>:MILStd:WORD<n>:STOP?......................636 BUS<b>:MILStd:WORD<n>:TRMode?......................636 BUS<b>:MILStd:WORD<n>:TYPE?......................636 BUS<b>:PARallel:DATA<m>:SOURce......................714 BUS<b>:PARallel:FCOunt?........................... 716 BUS<b>:PARallel:FRAMe<n>:DATA?......................717 BUS<b>:PARallel:FRAMe<n>:STARt?......................717 BUS<b>:PARallel:FRAMe<n>:STATe?......................717 BUS<b>:PARallel:FRAMe<n>:STOP?......................717 BUS<b>:PARallel:WIDTh..........................713 BUS<b>:POSition............................
  • Page 770 ® Liste der Befehle R&S RTM3000 BUS<b>:SSPI:CLOCk:SOURce........................549 BUS<b>:SSPI:DATA:POLarity........................550 BUS<b>:SSPI:DATA:SOURce........................550 BUS<b>:SSPI:MISO:POLarity........................551 BUS<b>:SSPI:MISO:SOURce........................550 BUS<b>:SSPI:MOSI:POLarity........................550 BUS<b>:SSPI:MOSI:SOURce........................550 BUS<b>:SSPI:SSIZe............................. 551 BUS<b>:STATe.............................. 543 BUS<b>:TYPE...............................543 BUS<b>:UART:BAUDrate..........................571 BUS<b>:UART:BITime...........................571 BUS<b>:UART:DATA:POLarity........................570 BUS<b>:UART:DATA:SOURce........................569 BUS<b>:UART:FCOunt?..........................574 BUS<b>:UART:FRAMe<n>:STARt?......................575 BUS<b>:UART:FRAMe<n>:STATe?......................575 BUS<b>:UART:FRAMe<n>:STOP?.......................575 BUS<b>:UART:FRAMe<n>:WCOunt?......................576 BUS<b>:UART:FRAMe<n>:WORD<o>:RXValue?..................578 BUS<b>:UART:FRAMe<n>:WORD<o>:SOURce?..................576 BUS<b>:UART:FRAMe<n>:WORD<o>:STARt?....................577 BUS<b>:UART:FRAMe<n>:WORD<o>:STATe?....................576 BUS<b>:UART:FRAMe<n>:WORD<o>:STOP?.................... 578 BUS<b>:UART:FRAMe<n>:WORD<o>:TXValue?..................
  • Page 771 ® Liste der Befehle R&S RTM3000 CALCulate:MATH<m>:DATA:HEADer?......................516 CALCulate:MATH<m>:DATA:POINts?......................516 CALCulate:MATH<m>:DATA:XINCrement?....................520 CALCulate:MATH<m>:DATA:XORigin?......................519 CALCulate:MATH<m>:DATA:YINCrement?....................521 CALCulate:MATH<m>:DATA:YORigin?......................520 CALCulate:MATH<m>:DATA:YRESolution?....................521 CALCulate:MATH<m>:DATA?........................516 CALCulate:MATH<m>:HISTory:CONTrol:ENABle]..................459 CALCulate:MATH<m>:HISTory:CURRent..................... 459 CALCulate:MATH<m>:HISTory:PALL......................459 CALCulate:MATH<m>:HISTory:PLAYer:SPEed.....................460 CALCulate:MATH<m>:HISTory:PLAYer:STATe....................461 CALCulate:MATH<m>:HISTory:REPLay....................... 460 CALCulate:MATH<m>:HISTory:STARt......................460 CALCulate:MATH<m>:HISTory:STOP......................460 CALCulate:MATH<m>:HISTory:TSABsolute:ALL?..................464 CALCulate:MATH<m>:HISTory:TSABsolute?....................464 CALCulate:MATH<m>:HISTory:TSDate:ALL?....................465 CALCulate:MATH<m>:HISTory:TSDate?...................... 464 CALCulate:MATH<m>:HISTory:TSRelative:ALL?..................463 CALCulate:MATH<m>:HISTory:TSRelative?....................
  • Page 772 ® Liste der Befehle R&S RTM3000 CHANnel<m>:HISTory:CURRent........................459 CHANnel<m>:HISTory:EXPort:NAME......................466 CHANnel<m>:HISTory:EXPort:SAVE......................466 CHANnel<m>:HISTory:PALL......................... 459 CHANnel<m>:HISTory:PLAYer:SPEed......................460 CHANnel<m>:HISTory:PLAYer:STATe......................461 CHANnel<m>:HISTory:REPLay........................461 CHANnel<m>:HISTory:STARt........................460 CHANnel<m>:HISTory:STOP........................460 CHANnel<m>:HISTory:TMODe?........................462 CHANnel<m>:HISTory:TSABsolute:ALL?......................464 CHANnel<m>:HISTory:TSABsolute?......................464 CHANnel<m>:HISTory:TSDate:ALL?......................465 CHANnel<m>:HISTory:TSDate?........................464 CHANnel<m>:HISTory:TSRelative:ALL?....................... 463 CHANnel<m>:HISTory:TSRelative?......................463 CHANnel<m>:HISTory:TTABle[:ENABle].......................462 CHANnel<m>:LABel............................406 CHANnel<m>:LABel:STATe...........................407 CHANnel<m>:OFFSet........................... 402 CHANnel<m>:OVERload..........................405 CHANnel<m>:POLarity..........................403 CHANnel<m>:POSition..........................402 CHANnel<m>:RANGe...........................
  • Page 773 ® Liste der Befehle R&S RTM3000 CURSor<m>:Y2Position..........................482 CURSor<m>:YCOupling..........................482 CURSor<m>:YDELta:SLOPe?........................484 CURSor<m>:YDELta[:VALue]?........................484 DIGital<m>:CURRent:STATe:MAXimum?..................... 707 DIGital<m>:CURRent:STATe:MINimum?.......................707 DIGital<m>:DATA:HEADer?.......................... 712 DIGital<m>:DATA:POINts..........................712 DIGital<m>:DATA:XINCrement?........................520 DIGital<m>:DATA:XORigin?.......................... 519 DIGital<m>:DATA:YINCrement?........................521 DIGital<m>:DATA:YORigin?.......................... 520 DIGital<m>:DATA:YRESolution?........................521 DIGital<m>:DATA?............................711 DIGital<m>:DESKew............................. 710 DIGital<m>:DISPlay............................708 DIGital<m>:HISTory:CONTrol:ENABle]......................459 DIGital<m>:HISTory:CURRent........................459 DIGital<m>:HISTory:EXPort:NAME....................... 465 DIGital<m>:HISTory:EXPort:SAVE........................ 466 DIGital<m>:HISTory:PALL..........................459 DIGital<m>:HISTory:PLAYer:SPEed......................460 DIGital<m>:HISTory:PLAYer:STATe.......................461 DIGital<m>:HISTory:REPLay.........................460...
  • Page 774 ® Liste der Befehle R&S RTM3000 DISPlay:PALette............................535 DISPlay:PERSistence:CLEar.........................533 DISPlay:PERSistence:INFinite........................534 DISPlay:PERSistence:TIME.......................... 533 DISPlay:PERSistence:TYPE......................... 532 DISPlay:PERSistence[:STATe]........................533 DISPlay:STYLe..............................536 DISPlay:XY:XSOurce.............................506 DISPlay:XY:Y1Source............................506 DISPlay:XY:Y2Source............................506 DVM<m>:ENABle............................507 DVM<m>:RESult[:ACTual]:STATus?......................508 DVM<m>:RESult[:ACTual]?...........................507 DVM<m>:SOURce............................507 DVM<m>:TYPE............................. 507 EXPort:ATABle:NAME........................... 466 EXPort:ATABle:SAVE.............................466 EXPort:MEASurement:STATistics:ALL:NAME....................475 EXPort:MEASurement:STATistics:ALL:SAVE....................476 EXPort:MEASurement<m>:STATistics:NAME....................475 EXPort:MEASurement<m>:STATistics:SAVE....................475 EXPort:SEARch:NAME..........................455 EXPort:SEARch:SAVE...........................456 EXPort:WAVeform:NAME..........................
  • Page 775 ® Liste der Befehle R&S RTM3000 LOGic<p>:HISTory:PLAYer:SPEed........................460 LOGic<p>:HISTory:PLAYer:STATe.........................461 LOGic<p>:HISTory:REPLay...........................461 LOGic<p>:HISTory:STARt..........................460 LOGic<p>:HISTory:STOP..........................460 LOGic<p>:HISTory:TSABsolute:ALL?......................464 LOGic<p>:HISTory:TSABsolute?........................464 LOGic<p>:HISTory:TSDate:ALL?........................465 LOGic<p>:HISTory:TSDate?..........................464 LOGic<p>:HISTory:TSRelative:ALL?......................463 LOGic<p>:HISTory:TSRelative?........................463 LOGic<p>:HISTory:TTABle[:ENABle]......................462 LOGic<p>:PROBe[:ENABle]?........................707 LOGic<p>:STATe............................708 MASK:ACTion:PULSe:EVENt:MODE......................487 MASK:ACTion:SCRSave:DESTination......................488 MASK:ACTion:SCRSave:EVENt:MODE....................... 487 MASK:ACTion:SOUNd:EVENt:MODE......................487 MASK:ACTion:STOP:EVENt:COUNt......................488 MASK:ACTion:STOP:EVENt:MODE......................487 MASK:ACTion:WFMSave:DESTination......................488 MASK:ACTion:WFMSave:EVENt:MODE...................... 487 MASK:ACTion:YOUT:ENABle........................488 MASK:CAPTure[:MODE]..........................
  • Page 776 ® Liste der Befehle R&S RTM3000 MEASurement<m>:GATE:ABSolute:STARt....................477 MEASurement<m>:GATE:ABSolute:STOP....................477 MEASurement<m>:GATE:MODE........................477 MEASurement<m>:GATE:RELative:STARt....................478 MEASurement<m>:GATE:RELative:STOP....................478 MEASurement<m>:MAIN..........................468 MEASurement<m>:RESult:AVG?........................473 MEASurement<m>:RESult:NPEak?......................473 MEASurement<m>:RESult:PPEak?......................473 MEASurement<m>:RESult:STDDev?......................473 MEASurement<m>:RESult:WFMCount?....................... 474 MEASurement<m>:RESult[:ACTual]?......................472 MEASurement<m>:SOURce......................... 470 MEASurement<m>:STATistics:RESet......................472 MEASurement<m>:STATistics:VALue:ALL?....................474 MEASurement<m>:STATistics:VALue<n>?....................475 MEASurement<m>:STATistics:WEIGht......................474 MEASurement<m>:STATistics[:ENABle]....................... 471 MEASurement<m>[:ENABle].........................468 MMEMory:CATalog:LENGth?........................529 MMEMory:CATalog?............................
  • Page 777 ® Liste der Befehle R&S RTM3000 PGENerator:PATTern:SQUarewave:DCYCle....................730 PGENerator:PATTern:SQUarewave:POLarity....................730 PGENerator:PATTern:STATe..........................726 PGENerator:PATTern:STIMe......................... 726 PGENerator:PATTern:TRIGger:EXTern:SLOPe.....................728 PGENerator:PATTern:TRIGger:MODE......................728 PGENerator:PATTern:TRIGger:SINGle......................728 POWer:ATYPe............................... 655 POWer:AUToscale............................656 POWer:AUToscale:CURRent.........................656 POWer:AUToscale:VOLTage......................... 656 POWer:CONSumption:EXECute........................659 POWer:CONSumption:REPort:ADD......................659 POWer:CONSumption:RESTart........................659 POWer:CONSumption:RESult:APParent?....................659 POWer:CONSumption:RESult:DURation?....................660 POWer:CONSumption:RESult:ENERgy?...................... 660 POWer:CONSumption:RESult:PFACtor?...................... 660 POWer:CONSumption:RESult:PHASe?......................660 POWer:CONSumption:RESult:REACtive?....................660 POWer:CONSumption:RESult:REALpower?....................661 POWer:DESKew[:EXECute]..........................
  • Page 778 ® Liste der Befehle R&S RTM3000 POWer:HARMonics:ENFRequency.......................665 POWer:HARMonics:EXECute........................665 POWer:HARMonics:MEASurement:DURation?.................... 665 POWer:HARMonics:MEASurement:FREQuency:AVG?................665 POWer:HARMonics:MEASurement:FREQuency:NPEak?................665 POWer:HARMonics:MEASurement:FREQuency:PPeak?................666 POWer:HARMonics:MEASurement:FREQuency:STDDev?................666 POWer:HARMonics:MEASurement:FREQuency[:ACTual]?................. 666 POWer:HARMonics:MEASurement:REALpower[:ACTual]?................666 POWer:HARMonics:MEASurement:THDistortion:AVG?................666 POWer:HARMonics:MEASurement:THDistortion:NPEak?................666 POWer:HARMonics:MEASurement:THDistortion:PPeak?................667 POWer:HARMonics:MEASurement:THDistortion:STDDev?................. 667 POWer:HARMonics:MEASurement:THDistortion[:ACTual]?................. 667 POWer:HARMonics:MIFRequency........................667 POWer:HARMonics:REPort:ADD........................667 POWer:HARMonics:RESult<n>:FREQency?....................667 POWer:HARMonics:RESult<n>:LEVel:LIMit?....................668 POWer:HARMonics:RESult<n>:LEVel[:VALue]?...................668 POWer:HARMonics:RESult<n>:MAXimum?....................668 POWer:HARMonics:RESult<n>:MEAN?....................... 668 POWer:HARMonics:RESult<n>:MINimum?....................668 POWer:HARMonics:RESult<n>:RESet......................
  • Page 779 ® Liste der Befehle R&S RTM3000 POWer:MODulation:RESult:RMS:PPEak?....................673 POWer:MODulation:RESult:RMS:STDDev?....................673 POWer:MODulation:RESult:RMS:WFMCount?.....................673 POWer:MODulation:RESult:RMS[:ACTual]?....................673 POWer:MODulation:RESult:STDDev:AVG?....................673 POWer:MODulation:RESult:STDDev:NPEak?....................673 POWer:MODulation:RESult:STDDev:PPEak?....................673 POWer:MODulation:RESult:STDDev:STDDev?....................673 POWer:MODulation:RESult:STDDev:WFMCount?..................673 POWer:MODulation:RESult:STDDev[:ACTual]?....................673 POWer:MODulation:RESult:UPEak:AVG?....................673 POWer:MODulation:RESult:UPEak:NPEak?....................673 POWer:MODulation:RESult:UPEak:PPEak?....................674 POWer:MODulation:RESult:UPEak:STDDev?....................674 POWer:MODulation:RESult:UPEak[:ACTual]?....................674 POWer:MODulation:RESult:UPEakWFMCount?...................674 POWer:MODulation:TYPE..........................674 POWer:ONOFf:EXECute..........................674 POWer:ONOFf:MEASurement........................674 POWer:ONOFf:REPort:ADD..........................675 POWer:ONOFf:RESult<n>:TIME?.........................675 POWer:QUALity:EXECute..........................676 POWer:QUALity:REPort:ADD........................676 POWer:QUALity:RESult:CURRent:CREStfactor:AVG?.................677 POWer:QUALity:RESult:CURRent:CREStfactor:NPEak?................
  • Page 780 ® Liste der Befehle R&S RTM3000 POWer:QUALity:RESult:POWer:PFACtor:STDDev?..................678 POWer:QUALity:RESult:POWer:PFACtor:WFMCount?................678 POWer:QUALity:RESult:POWer:PFACtor[:ACTual]?..................679 POWer:QUALity:RESult:POWer:PHASe:AVG?.....................677 POWer:QUALity:RESult:POWer:PHASe:NPEak?..................677 POWer:QUALity:RESult:POWer:PHASe:PPEak?..................677 POWer:QUALity:RESult:POWer:PHASe:STDDev?..................678 POWer:QUALity:RESult:POWer:PHASe:WFMCount?..................678 POWer:QUALity:RESult:POWer:PHASe[:ACTual]?..................679 POWer:QUALity:RESult:POWer:REACtive:AVG?..................677 POWer:QUALity:RESult:POWer:REACtive:NPEak?..................677 POWer:QUALity:RESult:POWer:REACtive:PPEak?..................677 POWer:QUALity:RESult:POWer:REACtive:STDDev?...................678 POWer:QUALity:RESult:POWer:REACtive:WFMCount?................678 POWer:QUALity:RESult:POWer:REACtive[:ACTual]?.................. 679 POWer:QUALity:RESult:POWer:REALpower:AVG?..................677 POWer:QUALity:RESult:POWer:REALpower:NPEak?................. 677 POWer:QUALity:RESult:POWer:REALpower:PPEak?..................677 POWer:QUALity:RESult:POWer:REALpower:STDDev?................678 POWer:QUALity:RESult:POWer:REALpower:WFMCount?................678 POWer:QUALity:RESult:POWer:REALpower[:ACTual]?................679 POWer:QUALity:RESult:VOLTage:CREStfactor:AVG?..................677 POWer:QUALity:RESult:VOLTage:CREStfactor:NPEak?................677...
  • Page 781 ® Liste der Befehle R&S RTM3000 POWer:RIPPle:RESult:FREQuency:AVG?....................686 POWer:RIPPle:RESult:FREQuency:NPEak?....................680 POWer:RIPPle:RESult:FREQuency:NPEak?....................686 POWer:RIPPle:RESult:FREQuency:PPEak?....................680 POWer:RIPPle:RESult:FREQuency:PPEak?....................686 POWer:RIPPle:RESult:FREQuency:STDDev?....................680 POWer:RIPPle:RESult:FREQuency:STDDev?....................686 POWer:RIPPle:RESult:FREQuency:WFMCount?..................680 POWer:RIPPle:RESult:FREQuency:WFMCount?..................686 POWer:RIPPle:RESult:FREQuency[:ACTual]?..................... 680 POWer:RIPPle:RESult:FREQuency[:ACTual]?..................... 686 POWer:RIPPle:RESult:LPEak:AVG?......................681 POWer:RIPPle:RESult:LPEak:NPEak?......................681 POWer:RIPPle:RESult:LPEak:PPEak?......................681 POWer:RIPPle:RESult:LPEak:STDDev?.......................681 POWer:RIPPle:RESult:LPEak:WFMCount?....................681 POWer:RIPPle:RESult:LPEak[:ACTual]?...................... 681 POWer:RIPPle:RESult:MEAN:AVG?......................681 POWer:RIPPle:RESult:MEAN:AVG?......................687 POWer:RIPPle:RESult:MEAN:NPEak?......................681 POWer:RIPPle:RESult:MEAN:NPEak?......................
  • Page 782 ® Liste der Befehle R&S RTM3000 POWer:RIPPle:RESult:PDCYcle:WFMCount?....................688 POWer:RIPPle:RESult:PDCYcle[:ACTual]?....................682 POWer:RIPPle:RESult:PDCYcle[:ACTual]?....................688 POWer:RIPPle:RESult:PEAK:AVG?......................682 POWer:RIPPle:RESult:PEAK:AVG?......................688 POWer:RIPPle:RESult:PEAK:NPEak?......................682 POWer:RIPPle:RESult:PEAK:NPEak?......................688 POWer:RIPPle:RESult:PEAK:PPEak?......................682 POWer:RIPPle:RESult:PEAK:PPEak?......................688 POWer:RIPPle:RESult:PEAK:STDDev?......................683 POWer:RIPPle:RESult:PEAK:STDDev?......................688 POWer:RIPPle:RESult:PEAK:WFMCount?....................683 POWer:RIPPle:RESult:PEAK:WFMCount?....................688 POWer:RIPPle:RESult:PEAK[:ACTual]?....................... 682 POWer:RIPPle:RESult:PEAK[:ACTual]?....................... 688 POWer:RIPPle:RESult:PERiod:AVG?......................683 POWer:RIPPle:RESult:PERiod:AVG?......................688 POWer:RIPPle:RESult:PERiod:NPEak?....................... 683 POWer:RIPPle:RESult:PERiod:NPEak?....................... 689 POWer:RIPPle:RESult:PERiod:PPEak?......................683 POWer:RIPPle:RESult:PERiod:PPEak?......................689 POWer:RIPPle:RESult:PERiod:STDDev?.....................
  • Page 783 ® Liste der Befehle R&S RTM3000 POWer:SLEWrate:RESult:LPEak:NPEak?....................686 POWer:SLEWrate:RESult:LPEak:PPEak?....................686 POWer:SLEWrate:RESult:LPEak:STDDev?....................686 POWer:SLEWrate:RESult:LPEak:WFMCount?.....................686 POWer:SLEWrate:RESult:LPEak[:ACTual]?....................686 POWer:SLEWrate:RESult:UPEak:AVG?....................... 689 POWer:SLEWrate:RESult:UPEak:NPEak?....................689 POWer:SLEWrate:RESult:UPEak:PPEak?....................689 POWer:SLEWrate:RESult:UPEak:STDDev?....................689 POWer:SLEWrate:RESult:UPEak:WFMCount?.................... 689 POWer:SLEWrate:RESult:UPEak[:ACTual]?....................689 POWer:SOA:EXECute...........................691 POWer:SOA:LINear:ADD..........................691 POWer:SOA:LINear:COUNt?........................691 POWer:SOA:LINear:INSert..........................691 POWer:SOA:LINear:POINt<m>:CURRent....................692 POWer:SOA:LINear:POINt<m>:CURRent:MAXimum...................692 POWer:SOA:LINear:POINt<m>:CURRent:MINimum..................692 POWer:SOA:LINear:POINt<m>:VOLTage..................... 692 POWer:SOA:LINear:REMove........................693 POWer:SOA:LOGarithmic:ADD........................691 POWer:SOA:LOGarithmic:COUNt?.......................691 POWer:SOA:LOGarithmic:INSert........................
  • Page 784 ® Liste der Befehle R&S RTM3000 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:XINCrement?........... 697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:XORigin?............697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:YINCrement?........... 697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:YORigin?............698 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA:YRESolution?...........698 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent:DATA?................ 697 POWer:SOA:RESult:TOTal:VIOLation<n>:CURRent?.................. 696 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:HEADer?............697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:XINCrement?............ 697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:XORigin?............697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:YINCrement?............ 697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:YORigin?............698 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA:YRESolution?........... 698 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage:DATA?.................697 POWer:SOA:RESult:TOTal:VIOLation<n>:VOLTage?................... 696 POWer:SOA:RESult:TOTal:VIOLation<n>?....................696 POWer:SOA:SCALe............................698 POWer:SOA:SCALe:DISPlay........................698 POWer:SOA:SCALe:MASK........................... 698 POWer:SOURce:CURRent<n>........................656 POWer:SOURce:VOLTage<n>........................
  • Page 785 ® Liste der Befehle R&S RTM3000 POWer:SWITching:RESult:TON:ENERgy?....................703 POWer:SWITching:RESult:TON:POWer?......................703 POWer:SWITching:RESult:TOTal:ENERgy?....................704 POWer:SWITching:RESult:TOTal:POWer?....................704 POWer:SWITching:TYPE..........................704 POWer:TRANsient:EXECute......................... 704 POWer:TRANsient:REPort:ADD........................704 POWer:TRANsient:RESult:DELay?.......................705 POWer:TRANsient:RESult:OVERshoot?.......................705 POWer:TRANsient:RESult:PEAK:TIME?...................... 705 POWer:TRANsient:RESult:PEAK:VALue?....................705 POWer:TRANsient:RESult:RTIMe?.......................705 POWer:TRANsient:RESult:SETTlingtime?....................705 POWer:TRANsient:SIGHigh.......................... 706 POWer:TRANsient:SIGLow........................... 706 POWer:TRANsient:STARt..........................706 POWer:TRANsient:STOP..........................706 POWer:ZOFFset[:EXECute].......................... 657 PROBe<m>:ID:BUILd?..........................409 PROBe<m>:ID:PARTnumber?........................409 PROBe<m>:ID:PRDate?..........................409 PROBe<m>:ID:SRNumber?..........................
  • Page 786 ® Liste der Befehle R&S RTM3000 REFCurve<m>:VERTical:POSition........................ 439 REFCurve<m>:VERTical:SCALe........................439 REFCurve<m>:WCOLor..........................439 REFLevel:RELative:LOWer........................... 479 REFLevel:RELative:MIDDle...........................479 REFLevel:RELative:MODE..........................478 REFLevel:RELative:UPPer..........................479 RUN................................399 RUNContinous...............................399 RUNSingle..............................399 SEARch:CONDition............................441 SEARch:MEASure:LEVel:PEAK:MAGNitude....................445 SEARch:MEASure:PEAK:POLarity....................... 444 SEARch:PROTocol:ARINc:CONDition......................651 SEARch:PROTocol:ARINc:DATA:CONDition....................652 SEARch:PROTocol:ARINc:DATA:MAXimum....................652 SEARch:PROTocol:ARINc:DATA:MINimum....................653 SEARch:PROTocol:ARINc:DATA:OFFSet..................... 653 SEARch:PROTocol:ARINc:DATA:SIZE......................653 SEARch:PROTocol:ARINc:ERRor......................... 653 SEARch:PROTocol:ARINc:FORMat......................653 SEARch:PROTocol:ARINc:LABel:CONDition....................
  • Page 787 ® Liste der Befehle R&S RTM3000 SEARch:PROTocol:MILStd:CONDition......................637 SEARch:PROTocol:MILStd:DATA:CONDition....................637 SEARch:PROTocol:MILStd:DATA:MAXimum....................638 SEARch:PROTocol:MILStd:DATA:MINimum....................638 SEARch:PROTocol:MILStd:DATA:OFFSet....................638 SEARch:PROTocol:MILStd:DATA:WORDs....................638 SEARch:PROTocol:MILStd:ERRor........................ 638 SEARch:PROTocol:MILStd:MCODe......................638 SEARch:PROTocol:MILStd:RTADdress:CONDition..................638 SEARch:PROTocol:MILStd:RTADdress:MAXimum..................639 SEARch:PROTocol:MILStd:RTADdress:MINimum..................639 SEARch:PROTocol:MILStd:SADDress:CONDition..................639 SEARch:PROTocol:MILStd:SADDress:MAXimum..................639 SEARch:PROTocol:MILStd:SADDress:MCADdress..................639 SEARch:PROTocol:MILStd:SADDress:MINimum..................639 SEARch:PROTocol:MILStd:STATus:BCReceived..................640 SEARch:PROTocol:MILStd:STATus:BUSY....................640 SEARch:PROTocol:MILStd:STATus:DBCaccept................... 640 SEARch:PROTocol:MILStd:STATus:INSTrument..................640 SEARch:PROTocol:MILStd:STATus:MERRor....................640 SEARch:PROTocol:MILStd:STATus:SREQuest.................... 640 SEARch:PROTocol:MILStd:STATus:SUBSystem..................
  • Page 788 ® Liste der Befehle R&S RTM3000 SEARch:TRIGger:LEVel:RUNT:UPPer......................447 SEARch:TRIGger:LEVel:WINDow:LOWer.....................452 SEARch:TRIGger:LEVel:WINDow:UPPer..................... 452 SEARch:TRIGger:PATTern:FUNCtion......................450 SEARch:TRIGger:PATTern:LEVel<n>......................450 SEARch:TRIGger:PATTern:LEVel<n>:DELTa....................451 SEARch:TRIGger:PATTern:SOURce......................450 SEARch:TRIGger:PATTern:WIDTh:DELTa....................451 SEARch:TRIGger:PATTern:WIDTh:RANGe....................451 SEARch:TRIGger:PATTern:WIDTh[:WIDTh]....................451 SEARch:TRIGger:RISetime:DELTa....................... 446 SEARch:TRIGger:RISetime:RANGe......................445 SEARch:TRIGger:RISetime:SLOPe......................445 SEARch:TRIGger:RISetime:TIME......................... 446 SEARch:TRIGger:RUNT:DELTa........................448 SEARch:TRIGger:RUNT:POLarity......................... 446 SEARch:TRIGger:RUNT:RANGe........................447 SEARch:TRIGger:RUNT:WIDTh........................447 SEARch:TRIGger:WIDTh:DELTa........................444 SEARch:TRIGger:WIDTh:LEVel........................443 SEARch:TRIGger:WIDTh:LEVel:DELTa......................
  • Page 789 ® Liste der Befehle R&S RTM3000 SPECtrum:FREQuency:WINDow:TYPE......................491 SPECtrum:HISTory:CURRent........................459 SPECtrum:HISTory:EXPort:NAME........................ 465 SPECtrum:HISTory:EXPort:SAVE......................... 466 SPECtrum:HISTory:PALL..........................459 SPECtrum:HISTory:PLAYer:SPEed....................... 460 SPECtrum:HISTory:PLAYer:STATe........................ 461 SPECtrum:HISTory:REPLay.......................... 461 SPECtrum:HISTory:STARt..........................460 SPECtrum:HISTory:STOP..........................460 SPECtrum:HISTory:TSABsolute:ALL?......................464 SPECtrum:HISTory:TSABsolute?........................464 SPECtrum:HISTory:TSDate:ALL?........................465 SPECtrum:HISTory:TSDate?......................... 464 SPECtrum:HISTory:TSRelative:ALL?......................463 SPECtrum:HISTory:TSRelative?........................463 SPECtrum:MARKer:RCOunt?........................502 SPECtrum:MARKer:REFerence:SETup:CMPeak..................499 SPECtrum:MARKer:REFerence:SETup:CSCReen..................499 SPECtrum:MARKer:REFerence:SETup:FREQuency..................500 SPECtrum:MARKer:REFerence:SETup:INDex..................... 500 SPECtrum:MARKer:REFerence:SETup:MODE....................
  • Page 790 ® Liste der Befehle R&S RTM3000 SPECtrum:WAVeform:AVERage:DATA:XINCrement?...................496 SPECtrum:WAVeform:AVERage:DATA:XORigin?..................496 SPECtrum:WAVeform:AVERage:DATA:YINCrement?...................496 SPECtrum:WAVeform:AVERage:DATA:YORigin?..................497 SPECtrum:WAVeform:AVERage:DATA:YRESolution?.................. 497 SPECtrum:WAVeform:AVERage:DATA?......................495 SPECtrum:WAVeform:AVERage[:ENABle]....................494 SPECtrum:WAVeform:MAXimum:DATA:HEADer?..................495 SPECtrum:WAVeform:MAXimum:DATA:POINts?..................496 SPECtrum:WAVeform:MAXimum:DATA:XINCrement?..................496 SPECtrum:WAVeform:MAXimum:DATA:XORigin?..................496 SPECtrum:WAVeform:MAXimum:DATA:YINCrement?..................496 SPECtrum:WAVeform:MAXimum:DATA:YORigin?..................497 SPECtrum:WAVeform:MAXimum:DATA:YRESolution?................. 497 SPECtrum:WAVeform:MAXimum:DATA?...................... 495 SPECtrum:WAVeform:MAXimum[:ENABle]....................494 SPECtrum:WAVeform:MINimum:DATA:HEADer?..................496 SPECtrum:WAVeform:MINimum:DATA:POINts?................... 496 SPECtrum:WAVeform:MINimum:DATA:XINCrement?...................496 SPECtrum:WAVeform:MINimum:DATA:XORigin?..................496 SPECtrum:WAVeform:MINimum:DATA:YINCrement?...................496 SPECtrum:WAVeform:MINimum:DATA:YORigin?..................
  • Page 791 ® Liste der Befehle R&S RTM3000 STATus:QUEStionable:LIMit:NTRansition..................... 735 STATus:QUEStionable:LIMit:PTRansition..................... 735 STATus:QUEStionable:LIMit[:EVENt]?......................735 STATus:QUEStionable:MASK:CONDition?....................734 STATus:QUEStionable:MASK:ENABle......................734 STATus:QUEStionable:MASK:NTRansition....................735 STATus:QUEStionable:MASK:PTRansition....................735 STATus:QUEStionable:MASK[:EVENt]?......................735 STATus:QUEStionable:NTRansition......................735 STATus:QUEStionable:PTRansition......................735 STATus:QUEStionable[:EVENt]?........................735 STOP................................400 SYSTem:BEEPer:CONTrol:STATe.........................538 SYSTem:BEEPer:ERRor:STATe........................538 SYSTem:BEEPer:TRIG:STATe........................538 SYSTem:BEEPer[:IMMediate]........................538 SYSTem:COMMunicate:INTerface:ETHernet:DHCP..................540 SYSTem:COMMunicate:INTerface:ETHernet:GATeway................540 SYSTem:COMMunicate:INTerface:ETHernet:HTTPport................541 SYSTem:COMMunicate:INTerface:ETHernet:IPADdress................
  • Page 792 ® Liste der Befehle R&S RTM3000 TIMebase:ZOOM:SCALe..........................433 TIMebase:ZOOM:STATe..........................433 TIMebase:ZOOM:TIME..........................433 TRIGger:A:ARINc:DATA:CONDition......................644 TRIGger:A:ARINc:DATA:MAXimum.......................644 TRIGger:A:ARINc:DATA:MINimum........................645 TRIGger:A:ARINc:DATA:OFFSet........................645 TRIGger:A:ARINc:DATA:SIZE........................645 TRIGger:A:ARINc:ERRor:CODing.........................645 TRIGger:A:ARINc:ERRor:GAP........................645 TRIGger:A:ARINc:ERRor:PARity........................645 TRIGger:A:ARINc:FORMat..........................646 TRIGger:A:ARINc:LABel:CONDition......................646 TRIGger:A:ARINc:LABel:MAXimum......................646 TRIGger:A:ARINc:LABel:MINimum....................... 646 TRIGger:A:ARINc:SDI........................... 646 TRIGger:A:ARINc:SSM..........................647 TRIGger:A:ARINc:TTIMe:CONDition......................647 TRIGger:A:ARINc:TTIMe:MAXimum......................647 TRIGger:A:ARINc:TTIMe:MINimum.......................647 TRIGger:A:ARINc:TYPE..........................647 TRIGger:A:ARINc:WORD:TYPE........................647 TRIGger:A:CAN:ACKerror..........................583 TRIGger:A:CAN:BITSterror..........................583 TRIGger:A:CAN:CRCerror..........................583 TRIGger:A:CAN:DATA...........................
  • Page 793 ® Liste der Befehle R&S RTM3000 TRIGger:A:I2S:CHANnel:LEFT:DMAX......................614 TRIGger:A:I2S:CHANnel:LEFT:DMIN......................614 TRIGger:A:I2S:CHANnel:RIGHt:CONDition....................614 TRIGger:A:I2S:CHANnel:RIGHt:DMAX......................614 TRIGger:A:I2S:CHANnel:RIGHt:DMIN......................614 TRIGger:A:I2S:CHANnel:TDM<n>:CONDition....................615 TRIGger:A:I2S:CHANnel:TDM<n>:DMAX..................... 615 TRIGger:A:I2S:CHANnel:TDM<n>:DMIN...................... 615 TRIGger:A:I2S:FUNCtion..........................615 TRIGger:A:I2S:SOWords..........................616 TRIGger:A:I2S:TYPE.............................616 TRIGger:A:I2S:WINDow:LENGth........................616 TRIGger:A:I2S:WSELect:SLOPe........................616 TRIGger:A:I2S:WSSLope..........................616 TRIGger:A:LEVel<n>:HYSTeresis......................... 422 TRIGger:A:LEVel<n>:RISetime:LOWer......................430 TRIGger:A:LEVel<n>:RISetime:UPPer......................431 TRIGger:A:LEVel<n>:RUNT:LOWer......................429 TRIGger:A:LEVel<n>:RUNT:UPPer....................... 429 TRIGger:A:LEVel<n>[:VALue]........................421 TRIGger:A:LIN:CHKSerror..........................597 TRIGger:A:LIN:DATA............................. 598 TRIGger:A:LIN:DCONdition...........................
  • Page 794 ® Liste der Befehle R&S RTM3000 TRIGger:A:MILStd:SADDress:MINimum....................... 627 TRIGger:A:MILStd:STATus:BCReceived....................... 627 TRIGger:A:MILStd:STATus:BUSY......................... 627 TRIGger:A:MILStd:STATus:DBCaccept......................627 TRIGger:A:MILStd:STATus:INSTrument......................627 TRIGger:A:MILStd:STATus:MERRor......................627 TRIGger:A:MILStd:STATus:SREQuest......................628 TRIGger:A:MILStd:STATus:SUBSystem......................628 TRIGger:A:MILStd:STATus:TERMinal......................628 TRIGger:A:MILStd:SYNC..........................628 TRIGger:A:MILStd:TRMode...........................628 TRIGger:A:MILStd:TTYPe..........................628 TRIGger:A:MILStd:TYPE..........................629 TRIGger:A:MILStd:WCOunt:CONDition......................629 TRIGger:A:MILStd:WCOunt:MAXimum......................629 TRIGger:A:MILStd:WCOunt:MINimum......................629 TRIGger:A:MILStd:WORD..........................629 TRIGger:A:MODE............................419 TRIGger:A:PATTern:CONDition........................427 TRIGger:A:PATTern:FUNCtion........................427 TRIGger:A:PATTern:MODE...........................
  • Page 795 ® Liste der Befehle R&S RTM3000 TRIGger:A:UART:POFFset..........................574 TRIGger:A:WIDTh:DELTa..........................424 TRIGger:A:WIDTh:POLarity...........................423 TRIGger:A:WIDTh:RANGe..........................424 TRIGger:A:WIDTh:WIDTh..........................424 TRIGger:OUT:MODE............................. 542 TRIGger:OUT:PLENgth..........................542 TRIGger:OUT:POLarity..........................542 WGENerator:ARBitrary:SOURce........................720 WGENerator:ARBitrary:UPDate........................720 WGENerator:ARBitrary:VISible........................721 WGENerator:ARBitrary[:FILE]:NAME......................720 WGENerator:ARBitrary[:FILE]:OPEN......................721 WGENerator:FREQuency..........................719 WGENerator:FUNCtion..........................719 WGENerator:FUNCtion:EXPonential:POLarity....................720 WGENerator:FUNCtion:PULSe:DCYCle....................... 719 WGENerator:FUNCtion:PULSe:ETIMe......................720 WGENerator:FUNCtion:RAMP:POLarity....................... 720 WGENerator:MODulation:AM:DEPTh......................722 WGENerator:MODulation:AM:FREQuency....................722 WGENerator:MODulation:ASK:DEPTh......................723 WGENerator:MODulation:ASK:FREQuency....................723 WGENerator:MODulation:FM:DEViation.......................
