  • Page 1 BEDIENUNGSANLEITUNG (INSTRUCTION MANUAL)

  • Page 2: Table Of Contents

    DATA LOGGER SOUND LEVEL METER INHALTSVERZEICHNIS Titel Seite EINFÜHRUNG FUNTKIONEN Einschalten Anschluss des Temperaturfühlers Auswahl der Temperatur-Messeinheit 2 Werte speichern Anzeigesteuerung T1, T2, T1-T2 Relativer Betrieb der Hauptanzeige MIN/MAX/AVG-Wert für das Display Automatische Netzabschaltung Batteriestatus Kalibrierpunkte Digitalausgang III. SEGMENTE UND DISPLAYANZEIGE SPEZIFIKATION...

  • Page 3: Einführung

    DATA LOGGER SOUND LEVEL METER I. EINFÜHRUNG Das Messgerät ist ein digitaler Thermometer der für den Gebrauch von K-Typ Thermoelementen und Thermofühler aller Art ausgelegt ist. Das Gerät unterliegt den allgemein gültigen Normen und Standards (IEC 584) und ist CE-zertifiziert. II.

  • Page 4: Relativer Betrieb Der Hauptanzeige

    DATA LOGGER SOUND LEVEL METER § Relativer Betrieb der Hauptanzeige: Beim Drücken der „rREL”-Taste prägt sich der Thermometer die vergangene Messwert, sowie den Unterschied zwischen der neuen und alten Daten, ein. Dies wird auf dem Display angezeigt. Drücken sie nochmals die „rREL”-Taste, um diese Funktion zu verlassen. §...

  • Page 5: Kalibrierpunkte

    DATA LOGGER SOUND LEVEL METER § Kalibrierpunkte Raumtemperatur 23 ± 3°C input Adjust VR tolerance 0 °C ± 0.1 °C 190 °C ± 0.1 °C 1000 °C ± 1 °C 1900 °F ± 1 °F Normalerweise bringt die Durchführung einer Offsetkalibrierung mit dauerhaft thermalem Eiswasser ein sehr gutes Kalibrierungsresultat.
  • Page 6 DATA LOGGER SOUND LEVEL METER § Befehl K: Antwort 4 bytes. Beispielsweise beim senden des Befehls “K” zum Messgerät, wird es antworten “3”, “0”, “1”, ASCII (13). § Befehl D: Antwortdatei des Hauptdisplays Anzeige: T1, T2, T1-T2 (7 bytes), die unbenutzen Zeichen wird als ASC (13) freigelassen.
  • Page 7 DATA LOGGER SOUND LEVEL METER § Befehl R: Gleichwertig mit dem drücken der REL Taste und keine Meldung will folgen. § Befehl C: Gleichwertig mit dem drücken der C/F Taste und keine Meldung wild folgen § Befehl A: BYTE: Das erste Byte ist das Startbyte, ihr Wert ist 2. BYTE: bit7 bit6...
  • Page 8 DATA LOGGER SOUND LEVEL METER bit3: 1 à Nebenfensterwert ist OL 0 à nicht OL bit4: 1 à Nebenfensterwert ist negativ 0 à Nebenfensterwert ist positiv bit5: 1 à 6 byte and 7 byte bedeutet #### 0 à 6 byte and 7 byte bedeutet ###.# bit7 bit6: 00 à...

  • Page 9: Segmente Und Displayanzeige

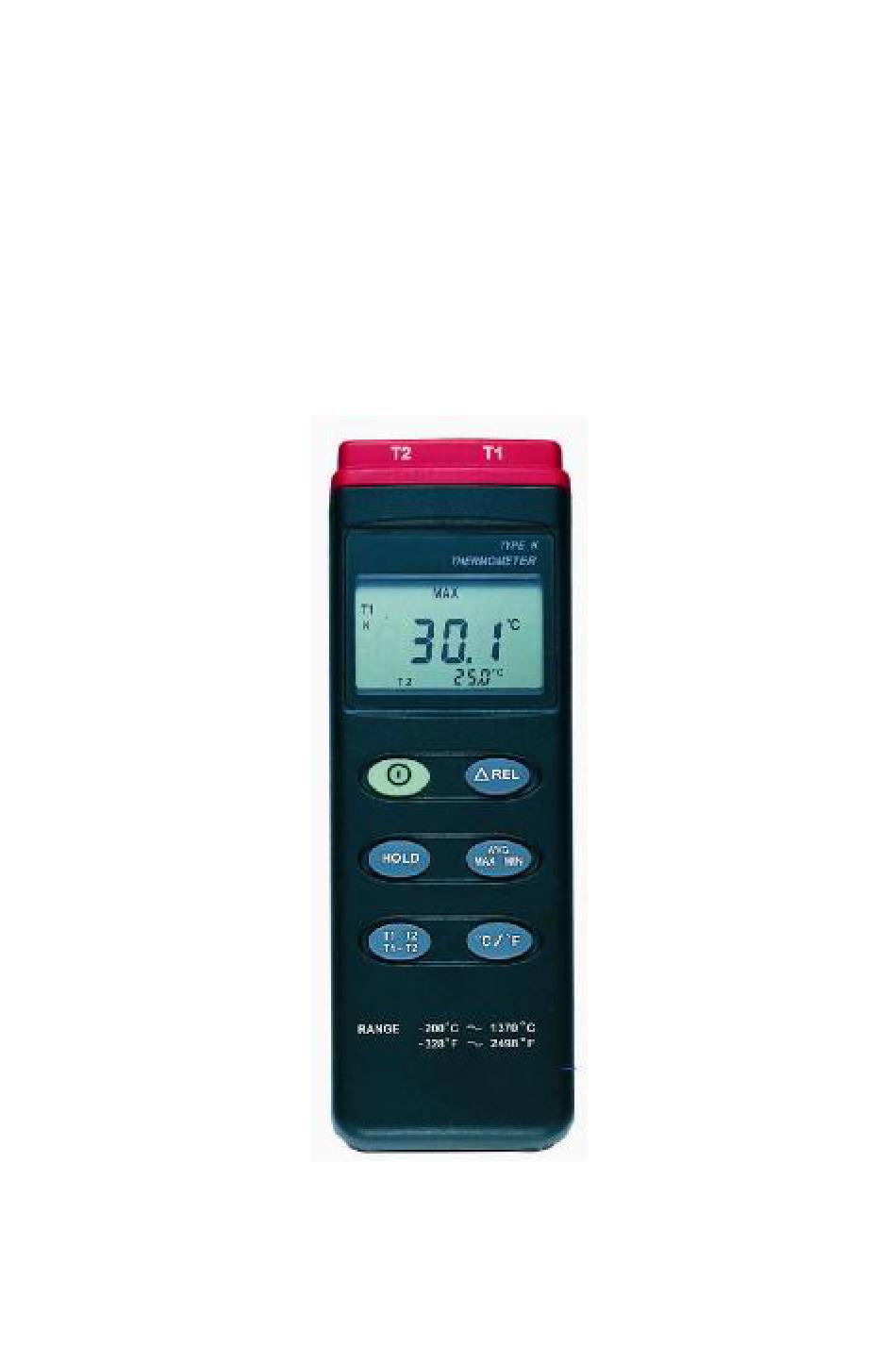

    DATA LOGGER SOUND LEVEL METER III. SEGMENTE UND DISPLAYANZEIGE Fühleranschluss (T1) Fühleranschluss (T2) Display Main Display Second Display...
  • Page 10 DATA LOGGER SOUND LEVEL METER Symbol Funktion Minus-Symbol für Temperaturen unter 0°C °C°F Indikator für °C oder °F Typ des Temperaturfühlers HOLD Displaydatei wird festgehalten Maximalanzeige Minimalanzeige Durchschnittsanzeige rREL Anzeige für relativ Modus Datenaufzeichnung läuft, bei blinkendem Batterie bitte wechseln Ein/Aus-Schalter Haltefunktion T1, T2, T1-T2 Kontrolltaste...

  • Page 11: Spezifikation

    DATA LOGGER SOUND LEVEL METER V. SPEZIFIKATION Numerisches Display: 4-faches LCD-Display / 4-stellig Messreichweite: -200°C ~ 1370°C -328°F ~ 2498°F Auflösung: -200°C ~ 200°C 0.1°C; 200°C ~ 1370°C 1°C -200°F ~ 200°F 0.1°F; else 1°F Sicherheit: 60V DC oder 24Vrms AC Betriebstemperatur: 0°C ~ 50°C (32°F ~ 122°F) Betriebsfeuchtigkeit:...
  • Page 12 DATA LOGGER SOUND LEVEL METER Genauigkeit bei 23 ± 5°C) Bereich Genauigkeit -200°C ~ 200°C ±(0.3% abgelesener Messwert + 1°C) 200°C ~ 400°C ±(0.5% abgelesener Messwert + 1°C) 400°C~1370°C ±(0.3% abgelesener Messwert + 1°C) -328°F ~ -400°F ±(0.5% abgelesener Messwert + 2°F) -200°F ~ 200°F ±(0.3% abgelesener Messwert + 2°F) 200°F ~ 400°F...
  • Page 13 DATA LOGGER SOUND LEVEL METER CONTENTS Title Page INTRODUCTION OPERATION INSTRUCTIONS Power-Up Connection the Thermocouples Selecting the Temperature Scale Data-Hold Operation T1, T2, T1-T2 Display Control Relative Operation for Main Display MAX/MIN/AVG Operation for Main Display Auto Power Off Low Battery Condition Calibration Point Digital Output III.

  • Page 14: Introduction

    DATA LOGGER SOUND LEVEL METER I. INTRODUCTION This instrument is a digital thermometer for use with any K-type thermocouple as temperature sensor. Temperature indication follows National Bureau of Standards and IEC584 temperature/voltage table for K-type thermocouples. II. OPERATION INSTRUCTIONS § Power-Up Press the (1) key to turn the thermometer ON or OFF.

  • Page 15: Relative Operation For Main Display

    DATA LOGGER SOUND LEVEL METER § Relative Operation for Main Display When one press the “rREL” button, the meter will memorize the present reading difference between the new reading and the memorized data will be shown on the display. Press the “rREL” button again to exit the Relative operation. §...

  • Page 16: Calibration Point

    DATA LOGGER SOUND LEVEL METER § Calibration Point Room Temperature 23 ± 3°C input Adjust VR tolerance 0 °C ± 0.1 °C 190 °C ± 0.1 °C 1000 °C ± 1 °C 1900 °F ± 1 °F Normally, performing offset Calibration with thermal stabled ice water through VR1 will give a very good calibration result.
  • Page 17 DATA LOGGER SOUND LEVEL METER Remarks RS232 command Function K(ASC 4BH) Ask for model No. Send 4 bytes Ask for main display D(ASC 44H) Send 22 bytes Range, Data, Unit Ask for secondary B(ASC 42H) display Send 22 bytes Range, Data, Unit S(ASH 53H) Ask Status Send 13 bytes...
  • Page 18 DATA LOGGER SOUND LEVEL METER § Command B: Return the contents in the second display. § Command S: Return the operation mode HOLD, MAX, REL, if the mode is not entered, the related characters will be left as space. For example: when the meter is under MAX display, the meter will return: …...
  • Page 19 DATA LOGGER SOUND LEVEL METER bit3: 1 à 0àK TYPE 1 à J TYPE bit4: 1 à bit5: 1 à HOLD 0 à not HOLD bit6: 1 à LOW BATTERY 0 à BATTERY NORMAL bit7: 1 à C 0 à F BYTE: bit7 Bit6 bit5 bit4...

  • Page 20: Symbol Definition And Button Location

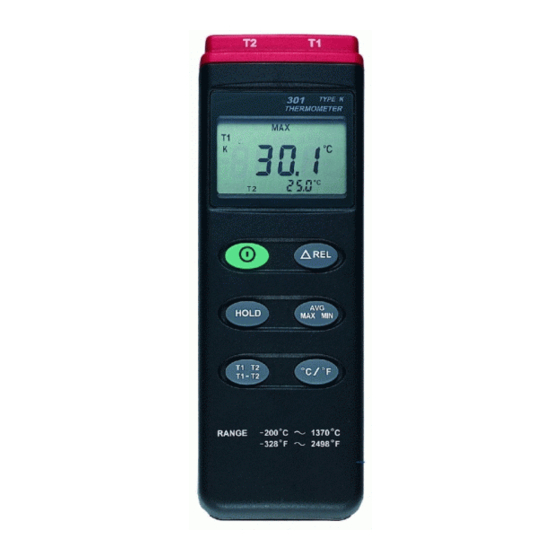

    DATA LOGGER SOUND LEVEL METER III. SYMBOL DEFINITON AND BUTTON LOCATION T1 K type temperature sensor connector T2 K type temperature sensor connector LCD display Main Display Second Display...
  • Page 21 DATA LOGGER SOUND LEVEL METER Symbol Funktion This indicates that the minus temperature is sensed. °C °F Centigrade and Fahrenheit indication. Thermocouple Type Indication. HOLD This indicates that the display data is being held. The Maxiumum value is now being displayed.

  • Page 22: Specifications

    DATA LOGGER SOUND LEVEL METER IV. SPECIFICATIONS Numerical Display: 4 digital liquid crystal display Measurement Range: -200°C ~ 1370°C -328°F ~ 2498°F Resolution -200°C ~ 200°C 0.1°C; 200°C ~ 1370°C 1°C -200°F ~ 200°F 0.1°F; else 1°F Maximum Voltage at Thermocouple Input: 60V DC, or 24Vrms AC Operation temperature:...
  • Page 23 DATA LOGGER SOUND LEVEL METER Accuracy: at ( 23 ± 5°C ) Range Accuracy -200°C ~ 200°C ±(0.3% reading + 1°C) 200°C ~ 400°C ±(0.5% reading + 1°C) 400°C~1370°C ±(0.3% reading + 1°C) -328°F ~ -400°F ±(0.5% reading + 2°F) -200°F ~ 200°F ±(0.3% reading + 2°F) 200°F ~ 400°F...
