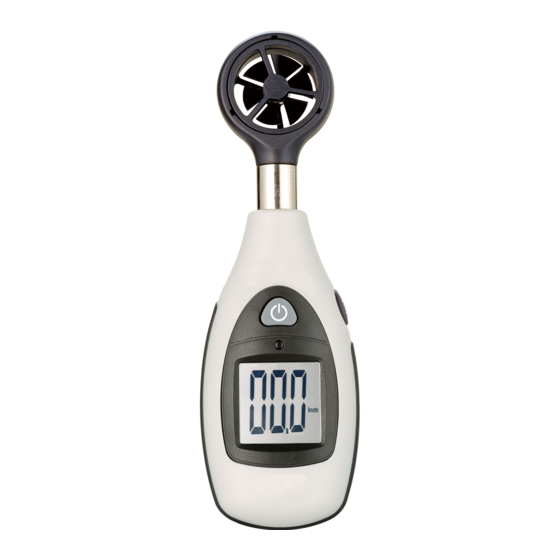

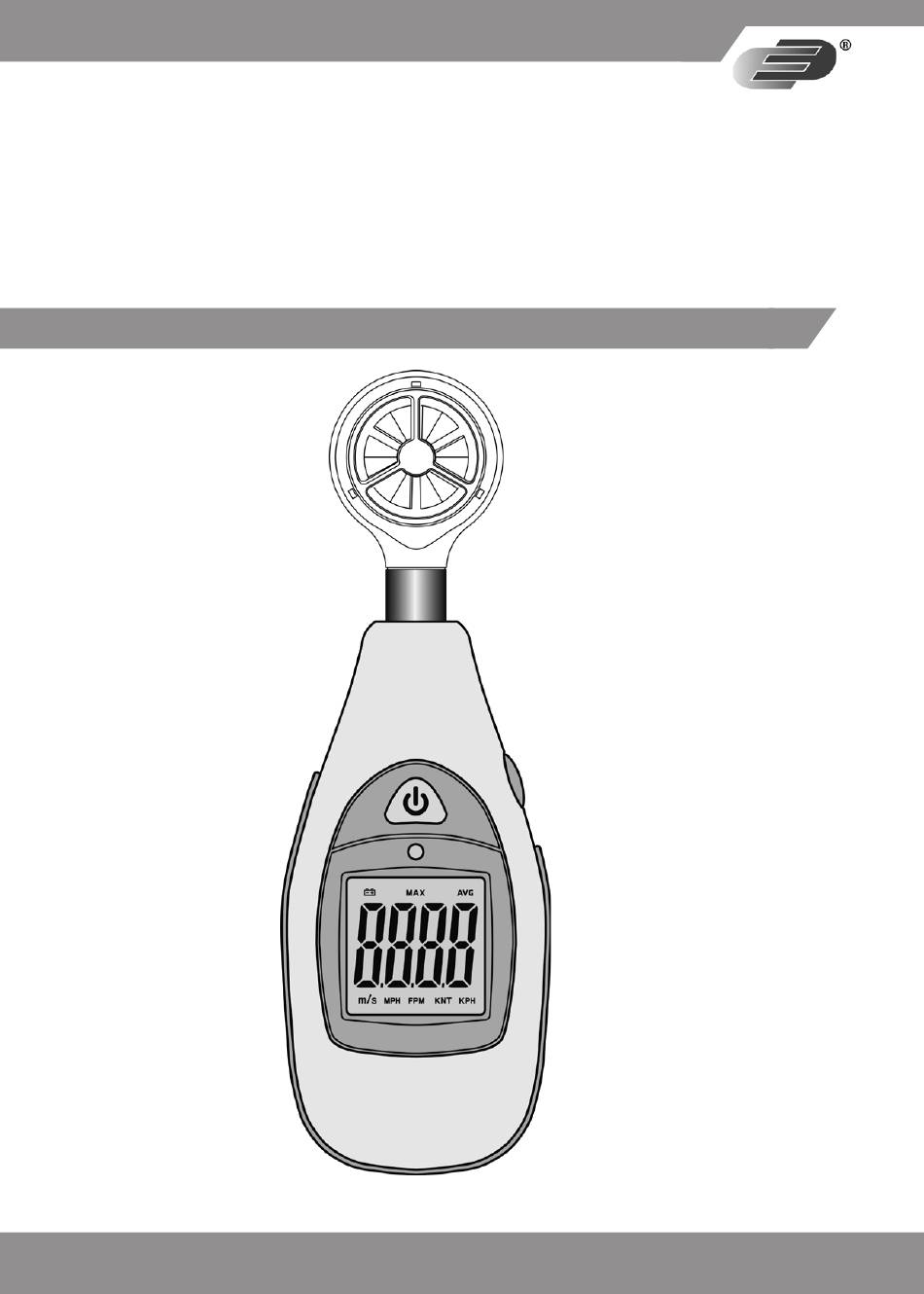

- Page 1 Bedienungsanleitung 2 - 9 Instruction for Use 10 - 16 Anemometer MS 82 5020-0882 www.dostmann-electronic.de...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Einleitung Einleitung Das 5020-0882 Anemometer MS 82 (nachfolgend auch als Gerät bezeichnet) misst die Strömungsgeschwindigkeit von Luft und ähnlichen Gasen. Neben fünf einstellbaren Einheiten (Meter per Sicherheitshinweise Sek., Kilometer pro Stunde…) werden Ihnen auch die Maxima- und Minima-Werte angezeigt. Wie bei jedem Messgerät ist die richtige Bedienung des Gerätes... -
Page 3: Gerätebeschreibung
Gerätebeschreibung Display ◄ ◄ ◄ ◄ ◄ ◄ ◄ 1. Low-Batterie-Symbol 2. MAX-Anzeige 3. AVG-Anzeige 4. Einheitendarstellung / Messeinheitendarstellung MAX: Max-Hold-Funktion während der Messung 1. Flügelrad 6. Batteriefach AVG: Durchschnittswert-Mode 2. MAX/AVG-Taste M/S, FPM, KPH, Messeinheiten 3. Power-Taste MPH, KNT: 4. Autom. Hintergrundbe- leuchtung Low-Batterie zeigt eine niedrige 5. -
Page 4: Inbetriebnahme Des Gerätes
Technische Informationen Inbetriebnahme des Gerätes Batterie einlegen Technische Daten Öffnen Sie das Batteriefach. Legen Sie die 9 Volt Blockbatterie polrichtig ein. Schließen Sie das Batteriefach. Einheit Messbereich Auflösung Genauigkeit Power - Einschalten M/S (Meter 0.4 - 25.00 m/s 0.01 m/s ± (3,5% + 0.20 m/s) Drücken Sie die Power-Taste zum Ein- oder Ausschalten. per Sek.) Messung 0.8 - 108.0 km/h... -
Page 5: Einheitenumrechnung
Allgemeine Bestimmungen Batterie: 9 Volt Blockbatterie (6F22) Batterie- ca. 100 Stunden (bei eingeschalteter Beleuchtung Zeichenerklärung standzeit: verringert sich die Batterielebensdauer) Dieses Gerät ist CE-konform und erfüllt somit die Maße/ 165(L) x 54(B) x 34(H) mm; erforderlichen Richtlinien. Gewicht: 139g (inkl. Batterien) Batterie- ca. - Page 6 Table of contents Introduction Introduction The 5020-0882 Anemometer MS 82 instrument measures Air Velocity. Advanced features include Auto Power Off, and MAX/AVG reading. As with all Instruments the correct use is an Safety instructions essential requirement for accurate measurement results. Read the manual thoroughly before use. Operating the unit Safety instructions...
-
Page 7: Description Of The Unit
Description of the unit Display ◄ ◄ ◄ ◄ ◄ ◄ ◄ 1. Low-Power Display 2. MAX Display 3. AVG Display 4. UNITS Display MAX: Max Hold function engaged for the Air velocity function. 1. Fan 6. Batteriefach AVG: air averaging mode 2. MAX/AVG button M/S, FPM, KPH, 3. Power ON/OFF button... -
Page 8: Start-Up The Unit
Technical information Start-up the unit Insert the battery. Specifications Open the battery cover and insert the 9 volt battery according to the correct polarity. Air Velocity Range Resolution Accuracy Power M/S (meters 0.4 - 25.00 m/s 0.01 m/s ± (3,5% + 0.20 m/s) Press the power button to turn power on or off. per sec) Taking measurements KPH (kilo-... -
Page 9: Unit Of Measure Conversion Table
Unit of Measure Conversion Table 1 M/S 1 FPM 1 KNT 1 KPH 1 MPH 1 M/S 196.87 1.944 2.24 1 FPM 0.00508 0.00987 0.01829 0.01138 1 KNT 0.5144 101.27 1.8519 1.1523 1 KPH 0.2778 54.69 0.54 0.6222 1 MPH 0.4464 87.89 0.8679 1.6071 General provisions... - Page 11 DOSTMANN electronic GmbH Mess- und Steuertechnik Waldenbergweg 3b D-97877 Wertheim-Reicholzheim Germany Phone: +49 (0) 93 42 / 3 08 90 Fax: +49 (0) 93 42 / 3 08 94 E-Mail: info@dostmann-electronic.de Internet: www.dostmann-electronic.de Technische Änderungen vorbehalten ● Nachdruck auch auszugsweise untersagt Stand 1104CHB ● © DOSTMANN electronic GmbH...
