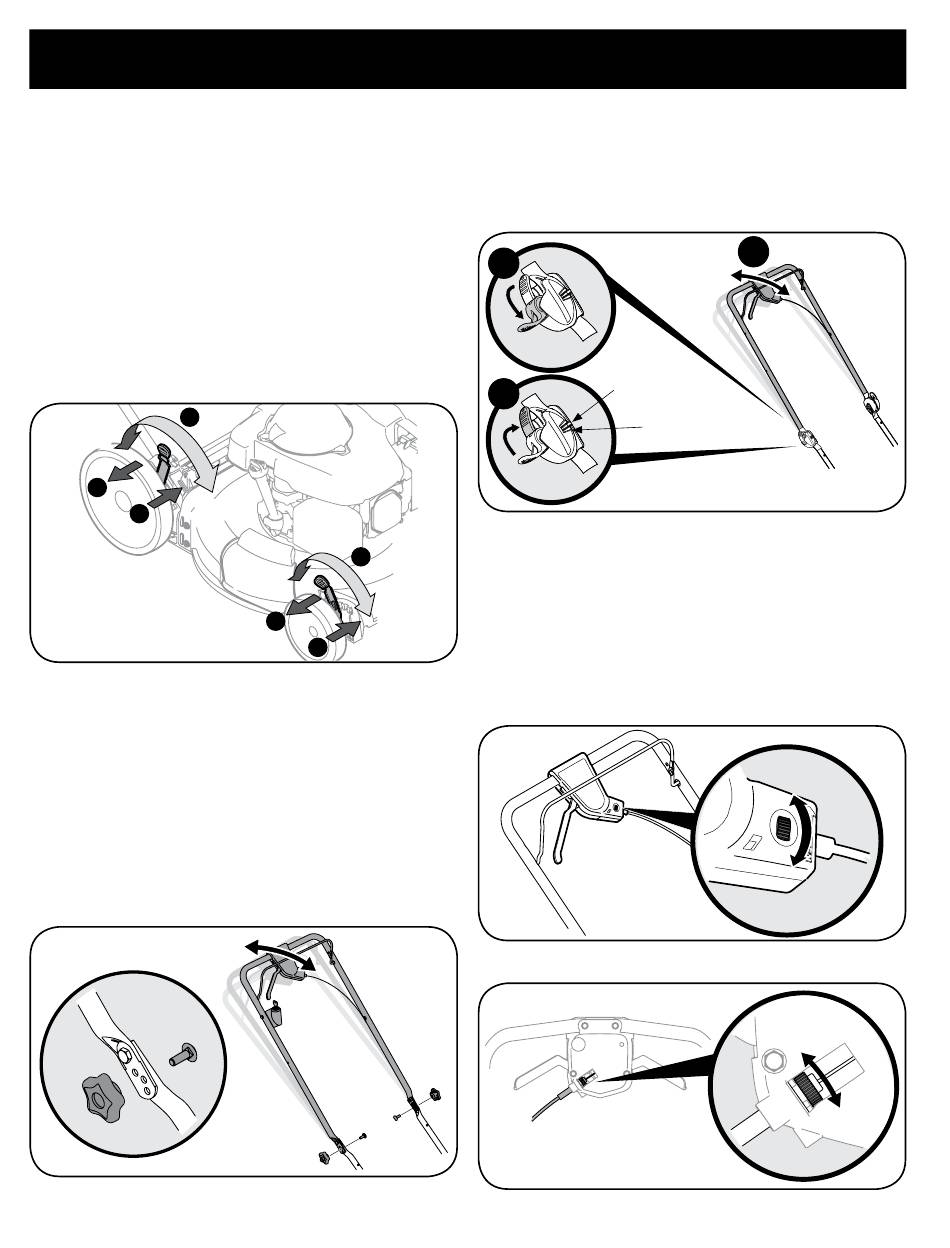

Ajustes

Altura de corte
Hay una palanca de ajuste de altura de corte, situado encima de la rueda delantera
derecha y trasera.
1.
Presione la palanca hacia la rueda (unidad tenderá a caer cuando se suelta la
palanca).
2.
Muévala a cualquier de las posiciones para la altura de corte deseado. Vea la
Figura 10.
3.
Libere la palanca hacia la cubierta de la podadora.
IMPORTANTE: Tanto las ruedas delanteras y traseras deben colocarse en la misma
posición relativa. Cuando el terreno es agreste o irregular cambie la palanca de
ajuste de la altura a una posición más alta. De esta manera se cuida más el césped.
2
Inferior
1
Superior
3
Inclinación de la manija (si está incluido)
Por conveniencia de la operación, puede ajustar la inclinación de la manija de la
siguiente manera:
1.
Handles with Knobs and Carage Bolts. See Figure 14 -
a.
Quite los tornillos y tuercas de mariposa transporte de manejar. Vea la
Figura 11.
b.
Coloque el mango en una de las tres posiciones que se sienta más
cómodo. Vea la Figura 11 inserción.
c.
Fije la posición con tuercas y pernos de transporte eliminado antes.
2
Superior
Inferior
1
3
Figura 13
Figura 14
AJUSTES
2.
Manijas EZ-Fold. Vea la Figura 15.
a.
Coloque las palancas de desenganche en posición destrabada.
b.
Mueva la manija superior para alinear el indicador de posición en la
posición más cómoda de las tres posiciones de la manija.
c.
Coloque las manijas de desenganche en posición trabada.
a
c
Control de Transmisión
La rueda de ajuste está ubicada en el alojamiento de la manija de control de
transmisión y se utiliza para ajustar o aflojar la correa de transmisión. Deberá
ajustar el control de transmisión si la podadora no se autopropulsa con el control
de transmisión enganchado o si las ruedas de la podadora vacilan con el control de
transmisión enganchado. Si ocurre alguna de estas condiciones, rote la rueda de
ajuste en sentido de las agujas del reloj para ajustar el cable o en sentido contrario a
las agujas del reloj para aflojar el cable. Vea la Figura 12 o Figura 13.
30
b
Indicador de posición
Posiciones de la manija
Figura 15
Ajustar
Figura 16
Aflojar
Figura 17
Aflojar
Ajustar
