Para quitar al receptor de hierba, levante la puerta de descarga trasera en el
cortacésped. Ascensor césped y fuera de las ranuras en el mango entre paréntesis.
El reverso de liberación descarga la puerta para permitir que ello cerrara la apertura
trasera del cortacésped.
Conexión de Canal de Descarga Lateral
Su podadora ha sido enviada como abonadora. Si hace la conversión a descarga
lateral, asegúrese de que el colector de césped esté fuera de la unidad y que la
puerta de descarga trasera esté cerrada.
1. En el costado de la podadora, levante el adaptador para abono. Vea Figura 9.
2. Deslice los dos ganchos del canal de descarga lateral debajo del pasador de
bisagra sobre el montaje del adaptador para abono. Baje el adaptador para
abono. No extraiga la clavija para abono lateral en cualquier momento, aún
cuando no esté abonando.
Clavija para abono
lateral
Canal de Descarga
Lateral

Ajustes

Altura de corte
Hay una palanca de ajuste de altura de corte, situado encima de la rueda delantera
derecha y trasera.
b
a
b

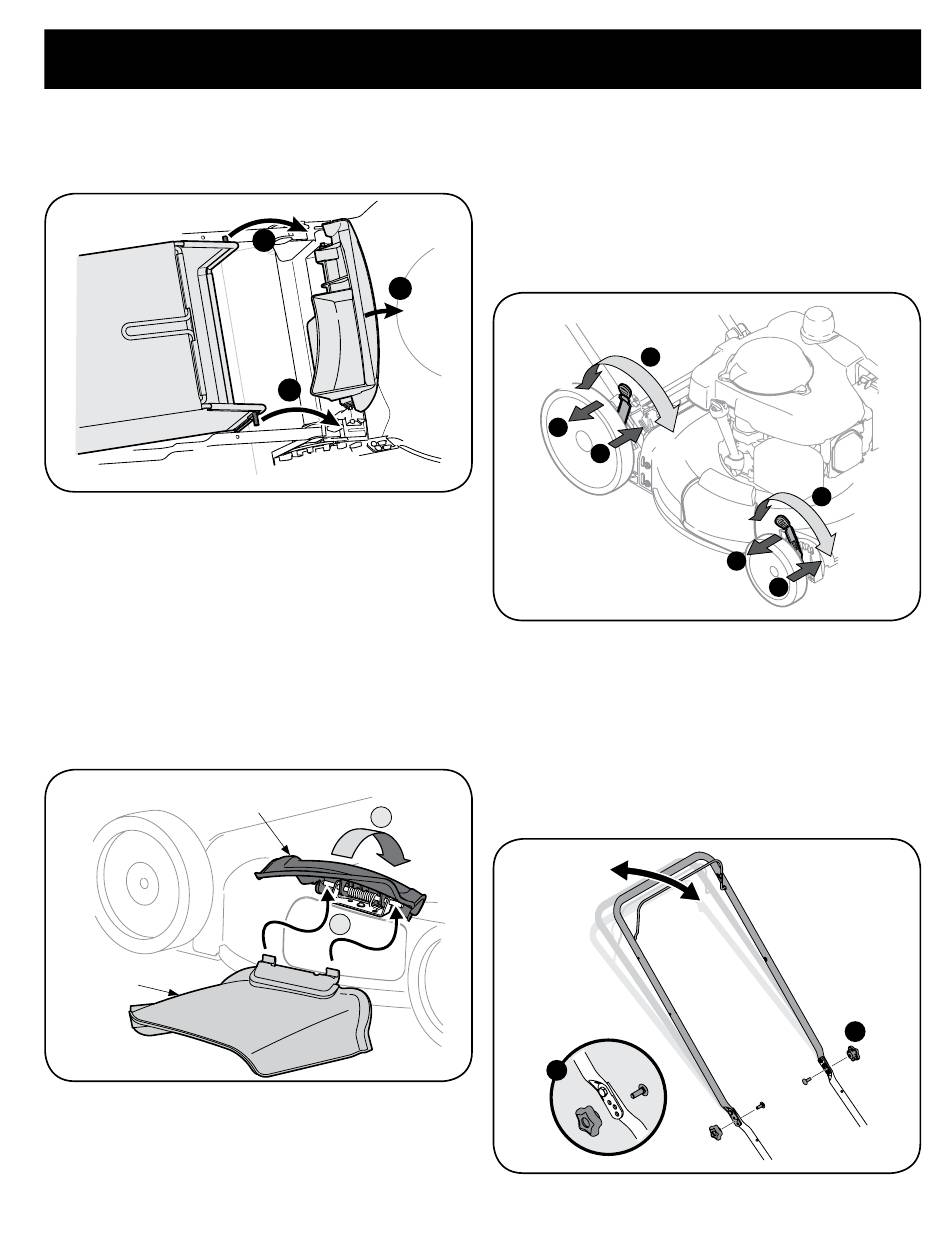

Figura 8
1
2
Figura 9
AJUSTES
1. Presione la palanca hacia la rueda (unidad tenderá a caer cuando se suelta la
palanca).
2. Muévala a cualquier de las posiciones para la altura de corte deseado. Vea la
Figura 10.
3. Libere la palanca hacia la cubierta de la podadora.
IMPORTANTE: Tanto las ruedas delanteras y traseras deben colocarse en la misma
posición relativa. Cuando el terreno es agreste o irregular cambie la palanca de
ajuste de la altura a una posición más alta. De esta manera se cuida más el césped.
Inferior
1
3
Inclinación de la manija
Por conveniencia de la operación, puede ajustar la inclinación de la manija de la
siguiente manera:
1. Quite los tornillos y tuercas de mariposa transporte de manejar. Vea la Figura 11.
2. Coloque el mango en una de las tres posiciones que se sienta más cómodo.
Vea la Figura 11 inserción.
3. Fije la posición con tuercas y pernos de transporte eliminado antes.
2
25
2
Superior
2
Superior
1
3
Figura 10
Figura 11
Inferior
1
