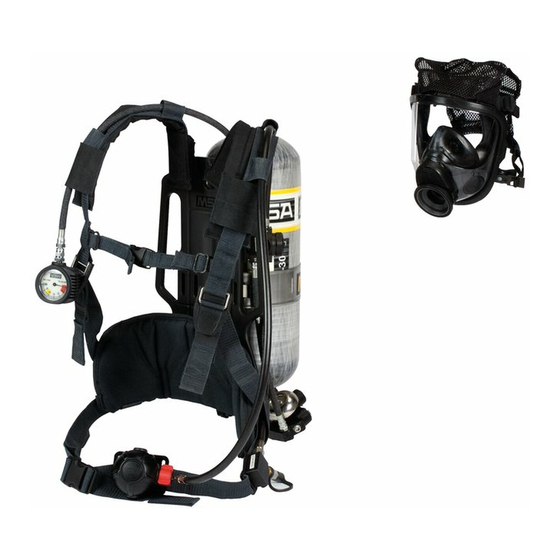

Air mask
Hide thumbs Also See for AirHawk II:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

AirHawk
Air Mask
OPERATION AND INSTRUCTIONS
This manual must be carefully read and followed by all persons who
have or will have the responsibility for using or servicing this air
mask. This air mask will perform as designed only if used and
serviced according to the instructions; Otherwise it could fail to
perform as designed, and persons who rely on the air mask could
sustain serious personal injury or death.
This Self-Contained Breathing Apparatus (SCBA) is certified by the
National Institute of Occupational Safety and Health (NIOSH).
The warranties made by MSA with respect to the product are voided if
the product is not installed, used and serviced in accordance with the
instructions in this manual. Please protect yourself and your employees
by following the instructions. Please read and observe the
WARNINGS and CAUTIONS inside.
See separate insert for NIOSH approval information: P/N 10024128.
For air-line use refer to User's Instructions P/N 10046412.
MSA Safety 10095801 AirHawk II Ultra Elite Air Mask SCBA
actoolsupply.com
actoolsupply.com
II
®
actoolsupply.com

Advertisement

Table of Contents
loading

Related Manuals for MSA AirHawk II

Summary of Contents for MSA AirHawk II

  • Page 1 This Self-Contained Breathing Apparatus (SCBA) is certified by the National Institute of Occupational Safety and Health (NIOSH). The warranties made by MSA with respect to the product are voided if the product is not installed, used and serviced in accordance with the instructions in this manual.

  • Page 2: Table Of Contents

    actoolsupply.com INTRODUCTION TABLE OF CONTENTS Introduction .....................................2 Description ....................................4 Donning....................................6 Removing the Apparatus ..............................10 Cold Weather Operation ...............................13 Cleaning/Disinfecting ................................14 Inspections....................................15 Functional Tests ..................................17 Flow Test/Overhaul Requirements ............................18 Lifetime Warranty ..................................20 NIOSH APPROVAL INFORMATION CAUTIONS AND In making renewals or repairs, parts identical with those LIMITATIONS furnished by the manufacturer under the pertinent approval shall be maintained.
  • Page 3 actoolsupply.com INTRODUCTION ANSI Standard Z88.5, Practices for Respiratory Protection 6. Users must wear suitable protective clothing and for the Fire Service; and, ANSI Standard Z88.2, Practices precautions must be taken so that the air mask is for Respiratory Protection. not exposed to atmospheres that may be harmful. 7.

  • Page 4: Description

    (burst disc), and pressure gauge. The pressure gauge shows the air pressure in the cylinder continuously. The The AirHawk II Air Mask consists of the following major gauge is calibrated in 100 psig increments. For example, sub-assemblies.
  • Page 5 Ultra Elite Facepiece has a speaking diaphragm for clear, short-range communication. RESCUE BELT (OPTIONAL) The MSA Fire Service Rescue Belt is a personal escape system integrated into the carrier and harness assembly. The system is designed to provide the user with a means of escape from an elevated position.

  • Page 6: Donning

    TESTING If your readings do not agree with these values, return 1. Grasp the mask mounted regulator and push the top the air mask to an MSA trained or certified release button. repairperson. TAL 1211 (L) Rev. 4 - 10088650...
  • Page 7 The air mask must be checked and corrected for straps (if necessary) for best visibility and fit. Tuck in proper operation by an MSA trained or certified the ends of the straps so they lie flat across the head. repairperson before using. Failure to follow this warning may result serious personal injury or death.
  • Page 8 (see ANSI Z88.2). An improper facial Return the respirator to an MSA trained or certified seal may allow contaminants to leak into the repairperson to correct the condition. Failure to follow...
  • Page 9 The respirator must be checked and the apparatus. The respirator must be checked and the condition corrected by an MSA trained or certified condition corrected by an MSA trained or certified repairperson before using it. Failure to follow this repairperson before using it.

  • Page 10: Removing The Apparatus

    actoolsupply.com REMOVING THE APPARATUS REMOVING THE APPARATUS 7. Disconnect the chest strap (if used). DISCONNECTING THE PUSH-TO-CONNECT 8. To loosen the shoulder straps, grasp the release tabs. REGULATOR Push them out and away from your body. 9. Slip your right arm out of the shoulder strap first, then remove the harness.
  • Page 11 Inspect the cylinder body for cracks, dents, weakened areas, corrosive agent, causing the fibers to break or peel, or signs of heat-related damage. If the cylinder is damaged, return it to an MSA Service Center. TAL 1211 (L) Rev. 4 - 10088650 actoolsupply.com...
  • Page 12 actoolsupply.com REMOVING THE APPARATUS When replacing cylinder valves or after retesting of STORAGE cylinders, make sure the proper cylinder valve, burst disc, and gasket are installed prior to cylinder recharging. Do not store the apparatus or spare cylinders within or Establish the service pressure of the cylinder.

  • Page 13: Cold Weather Operation

    actoolsupply.com COLD WEATHER OPERATION SUGGESTED PROCEDURES FOR COLD WEATHER 3. Moisture can enter through the cylinder valve or OPERATION coupling nut when cylinders are replaced on the Air Mask. When replacing cylinders, be careful to prevent Moisture can cause problems in Air Masks if it freezes. moisture or contamination from entering the system.

  • Page 14: Cleaning/Disinfecting

    Confidence Plus The rubber will deteriorate. Cleaning Solution (P/N 10009971) from MSA is f. Operate the exhalation valve by hand to be sure it recommended. It cleans and disinfects in one operation. It works properly.

  • Page 15: Inspections

    actoolsupply.com INSPECTION INSPECTION b. Use a fine-tip ink marker and a ruler or Inspect the entire air mask after it is cleaned and straight edge to disinfected. ANSI Standards Z88.2 and Z88.5, describe draw a line on the three levels of inspection procedures which are to be male coupling.
  • Page 16 Following inspection, the date and initials of the to break or peel, or signs of heat-related damage. If designated person should be recorded on an the cylinder is damaged return it to an MSA Service inspection tag. A more detailed record of the Center.

  • Page 17: Functional Tests

    actoolsupply.com FUNCTIONAL TESTS FUNCTIONAL CHECKS b. Pressurize the system by opening the cylinder valve (AFTER EACH USE AND MONTHLY) for a moment, then close it. The alarm must sound indicating it is functioning. 1. Check that the regulator works properly. The regulator c.

  • Page 18: Flow Test/Overhaul Requirements

    Every year required for air mask overhaul depends upon how often week or less the apparatus is used. MSA breathing apparatus must be overhauled based on the actual level of usage, rather than on time alone. *A decision to retire an air mask should be based on an air mask’s performance data and whether that data meets...
  • Page 19 actoolsupply.com NOTES TAL 1211 (L) Rev. 4 - 10088650 actoolsupply.com...

  • Page 20: Lifetime Warranty

    MSA shall be released tured by MSA, but will pass on to the Purchaser a warranties from all obligations under this warranty in the event r of m such components. THIS WARRANTY...
  • Page 21 Estadounidense de Seguridad y Salud Ocupacional (National Institute of Occupational Safety and Health, NIOSH, por su sigla en inglés). Las garantías otorgadas por la compañía MSA con respecto a este producto pierden su validez si la instalación, uso y mantenimiento no se realizan de conformidad con las instrucciones en este manual.
  • Page 22 actoolsupply.com INTRODUCCIÓN CONTENIDO Introducción ..................................23 Descripción ...................................24 Colocación ....................................26 Retiro del aparato .................................30 Funcionamiento a bajas temperaturas ..........................33 Limpieza y desinfección................................34 Inspecciones ..................................35 Pruebas funcionales................................37 Prueba de flujo e inspección general ...........................38 Garantía de por vida ................................39 PRECAUCIONES Y LIMITACIONES SOBRE LA contaminar la piel por absorción (por ejemplo: el gas de INFORMACIÓN DE APROBACIÓN DEL NIOSH ácido cianhídrico).

  • Page 23: Introducción

    actoolsupply.com INTRODUCCIÓN del usuario u otro medio necesario de movilidad. 5. Si detecta decoloración, cuarteo, ampollas, fisuras u otro deterioro en el material de la lente, regrese Para obtener más información sobre el uso y las normas inmediatamente a una atmósfera segura. de rendimiento de los aparatos de respiración autónomos, 6.

  • Page 24: Descripción

    El regulador proporciona Parte 84.2, (Q)]. tasas de flujo grandes de manera precisa y rápida. MSA considera que la máscara de aire AirHawk II con el ADVERTENCIA FireHawk ® MMR (modelos 10060982 y 100600983) es a •...
  • Page 25 ALARMA SONORA AUDI-LARM CINTURÓN DE RESCATE (OPCIONAL La alarma sonora se activa cuando queda El cinturón de rescate para incendios de MSA es un aproximadamente 25% del tiempo de la vida útil nominal sistema de escape personal integrado a la unidad del de servicio de la máscara de aire.

  • Page 26: Colocación

    MSA para máscara de aire. El no seguir esta advertencia puede asegurar que funcione correctamente. El no seguir esta ocasionar lesiones personales graves o la muerte.
  • Page 27 4. Empuje la almohadilla de la banda para la cabeza MSA para asegurar que funcione correctamente. El no hacia el cuello y vuelva a ajustar las correas (si es seguir esta advertencia puede causar lesiones necesario) para obtener la mejor visibilidad y ajuste.
  • Page 28 actoolsupply.com COLOCACIÓN 1. Para revisar el ajuste ADVERTENCIA de la pieza facial, Este dispositivo puede no sellar adecuadamente en su sostenga la palma de la cara si usted tiene barba, patillas gruesas o alguna mano en la conexión característica física similar (ver ANSI Z88.2). Un sello de entrada e inhale.
  • Page 29 COLOCACIÓN para cerciorarse de que éste se encuentre bien MSA para corregir la condición. El no seguir esta conectado a la pieza facial. advertencia puede ocasionar lesiones personales graves o la muerte. ADVERTENCIA 6. Inhale fuertemente para iniciar el flujo de aire.

  • Page 30: Retiro Del Aparato

    actoolsupply.com RETIRO DEL APARATO DESCONEXIÓN DEL REGULADOR DE CONEXIÓN 7. Desconecte la correa del pecho (si la usa). A PRESIÓN 8. Para aflojar las correas para los hombros, sujete las lengüetas de liberación. Presiónelas hacia afuera y aléjelas de su cuerpo. 9.
  • Page 31 actoolsupply.com RETIRO DEL APARATO de almacenamiento adecuado de tal forma que se pueda si el cilindro no está sostenido firmemente en la unidad del llegar a él fácilmente para usarlo en caso de emergencia. soporte. (Ver las instrucciones de almacenamiento). 6.
  • Page 32 Asegúrese de no dejar caer el cilindro ni golpear la el cilindro está dañado, devuélvalo al Centro de Servicio perilla de la válvula. Un cilindro que no esté de MSA. firmemente asegurado puede convertirse en un proyectil aéreo por su propia presión si la válvula se abre tan solo un poco.

  • Page 33: Funcionamiento A Bajas Temperaturas

    actoolsupply.com FUNCIONAMIENTO A BAJAS TEMPERATURAS PROCEDIMIENTOS RECOMENDADOS PARA EL atmósfera peligrosa, asegúrese de que los botones, FUNCIONAMIENTO A BAJAS TEMPERATURAS las lengüetas de liberación y la válvula de derivación no tengan hielo y funcionen Si la humedad se congela, puede causar problemas en correctamente.

  • Page 34: Limpieza Y Desinfección

    Se recomienda utilizar la solución de limpieza sol ya que que el caucho se deteriorará. Confidence Plus de MSA (N/P 10009971). Esta solución permite f. Haga funcionar la válvula de exhalación manualmente limpiar y desinfectar simultáneamente y retiene su eficiencia para asegurarse de que funciona adecuadamente.

  • Page 35: Inspecciones

    actoolsupply.com INSPECCIÓN INSPECCIÓN 5. Alarma sonora Audi-Larm a. Verifique que la alarma no esté dañada y esté Inspeccione la máscara de aire completa después de limpia. limpiarla y desinfectarla. Las normas ANSI Z88.2 y Z88.5 b. Asegúrese que la tuerca de acoplamiento de la describen tres niveles de procedimientos de inspección alarma Audi-Larm esté...
  • Page 36 (N/P 10052748 [N/P 10115063 para el puede permanecer en servicio. Sírvase contactar a su distribuidor o asociado de ventas de MSA si tiene Cinturón de rescate II]). preguntas o si necesita información adicional sobre esta 11.

  • Page 37: Pruebas Funcionales

    actoolsupply.com PRUEBAS FUNCIONALES 1. Revise que el regulador funcione adecuadamente. b. Abra la válvula del cilindro para presurizar el Desinfecte la salida del regulador antes y después de sistema durante un momento, luego ciérrela. La la prueba. alarma sonará indicando que funciona. a.

  • Page 38: Prueba De Flujo E Inspección General

    *La decisión de retirar una máscara de aire deberá aparato. Se deberá realizar una inspección general del aparato de respiración de MSA según el nivel real de uso depender de los datos de rendimiento de la máscara de y no sólo el tiempo transcurrido.

  • Page 39: Garantía De Por Vida

    Piezas de repuesto críticas de la máscara de aire De por vida cubiertos por la garantía. 2. Excepciones — Los productos a continuación no están incluidos en la garantía de por vida de MSA: Descripción del producto Excepción Periodo de garantía Cuerpo de la pieza facial, tubo de respiración,...
  • Page 40 actoolsupply.com NOTAS TAL 1211 (L) Rev. 4 - 10088650 actoolsupply.com...
  • Page 41 Cet appareil respiratoire autonome (ARA) est homologué par le NIOSH (National Institute of Occupational Safety and Health). Les garanties exprimées par MSA relatives au produit sont annulées si le produit n’est pas installé, utilisé et entretenu en accord avec les instructions contenues dans ce manuel.
  • Page 42 actoolsupply.com INTRODUCTION TABLE DES MATIÈRES Présentation ..................................43 Description ....................................44 Essayage....................................46 Retrait du masque à air ................................50 Utilisation par temps froid..............................53 Nettoyage et désinfection ..............................54 Inspections....................................55 Vérifications de fonctionnement ............................57 Tests de circulation d’air et mesures à prendre lors de l’inspection ..................58 Garantie à...

  • Page 43: Présentation

    actoolsupply.com INTRODUCTION 5. S’assurer qu’aucun autre équipement n’interfère avec enlever la pièce faciale, sauf dans une atmosphère le joint d’étanchéité facial du masque à air, avec les sécuritaire, non dangereuse et non toxique. mains de l’utilisateur ou avec tout élément mobile 5.

  • Page 44: Description

    Le détendeur fournit de larges quantités d’air par flux rapides et précis. AVERTISSEMENT ® Le masque à air AirHawk II Air et le FireHawk • Ce masque à air est conforme à la norme 1981 du (numéros de modèle 10060982 et 10060983) sont NFPA (National Fire Protection Association).
  • Page 45 évasée permet de distribuer uniformément le poids de la bouteille sur les hanches de l’utilisateur. CEINTURE D’ÉVACUATION (EN OPTION) La ceinture d’évacuation pour service d’incendie de MSA est un système d’évacuation personnelle intégré à un ensemble de harnais et de transport. Le système est conçu pour offrir à...

  • Page 46: Essayage

    être vérifié et corrigé par un d’entraîner une perte soudaine de pression de la réparateur qualifié ou certifié MSA. Négliger de suivre bouteille. Toujours serrer à la main l’écrou cet avertissement peut entraîner des blessures graves d’assemblage avant d’utiliser le masque à...
  • Page 47 Avant que le masque à air ne soit utilisé, son Advantage 4000 fonctionnement doit être vérifié et corrigé par un réparateur qualifié ou certifié MSA. Négliger de suivre 4. Pousser le coussinet du serre-tête vers le cou et cet avertissement peut entraîner des blessures graves resserrer les sangles (si nécessaire) pour obtenir une...
  • Page 48 actoolsupply.com ESSAYAGE 1. Pour vérifier Remarque : Il vous faudra peut-être expirer avec force l’ajustement de la pour ouvrir le clapet. Si cela ne dégage pas le clapet, ne pièce faciale, placer la pas utiliser ce masque. paume de la main sur la connexion d’entrée AVERTISSEMENT et inspirer.
  • Page 49 Fermer la dérivation. inopinément. Retourner le respirateur à un réparateur qualifié ou certifié MSA afin de corriger cette condition. AVERTISSEMENT Négliger cet avertissement peut entraîner des blessures Il doit y avoir un flux d’air continu lorsque le bouton de graves, voire mortelles.

  • Page 50: Retrait Du Masque À Air

    actoolsupply.com ENLÈVEMENT DE L’APPAREIL ENLÈVEMENT DE L’APPAREIL boutons de dégagement de la boucle de la ceinture. DÉCONNEXION DU DÉTENDEUR PPC (POUSSER 7. Déconnecter la sangle de poitrine (si elle est utilisée). POUR CONNECTER) 8. Pour desserrer les sangles d’épaules, saisir les languettes de dégagement.
  • Page 51 actoolsupply.com ENLÈVEMENT DE L’APPAREIL CHANGEMENT DE LA BOUTEILLE AVEC UNE SANGLE d’assemblage de l’alarme Audi-Larm. Si le joint ET UNE FERMETURE torique est endommagé, il doit être remplacé avant l’utilisation de l’alarme. AVERTISSEMENT Attention à ne pas faire tomber la bouteille ou à ne pas cogner le bouton de vanne.
  • Page 52 à la chaleur. Si la AVERTISSEMENT bouteille est endommagée, la retourner à un centre de service MSA. Attention à ne pas faire tomber la bouteille ou à ne pas cogner le bouton de vanne. Une bouteille non sécurisée peut devenir un projectile par sa propre...

  • Page 53: Utilisation Par Temps Froid

    actoolsupply.com FONCTIONNEMENT À BASSE TEMPÉRATURE PROCÉDURES SUGGÉRÉES POUR LE 3. De l’humidité peut pénétrer à travers la vanne de FONCTIONNEMENT À BASSE TEMPÉRATURE bouteille ou l’écrou d’assemblage lorsque les bouteilles sont raccordées au masque à air. Au L’humidité peut empêcher le masque à air de bien moment de remplacer les bouteilles, éviter que l’humidité...

  • Page 54: Nettoyage Et Désinfection

    à la lumière directe du soleil. Cela endommagera procédure de nettoyage. La solution de nettoyage le caoutchouc. Confidence Plus de MSA (Réf. 10009971) est f. Faire fonctionner le clapet d’exhalation à la main recommandé. Il nettoie et désinfecte en une seule pour s’assurer qu’il fonctionne correctement.

  • Page 55: Inspections

    actoolsupply.com INSPECTION INSPECTION 6. Inspection du raccord de remplissage rapide Quick-Fill et du raccord de secours universel. Inspecter le raccord Inspecter l’ensemble du masque à air après qu’il a été de secours universel et le raccord à remplissage rapide nettoyé et désinfecté. Les normes ANSI Z88.2 et Z88.5, Quick-Fill pour s’assurer que les deux moitiés du prescrivent trois niveaux de procédures d’inspection qui raccord sont bien serrées et que le raccord au niveau du...
  • Page 56 être utilisée. Veuillez contacter votre distributeur ou votre a. Inspecter la sangle et la boucle de la bouteille pour associé aux ventes de MSA pour toute question ou si s’assurer que celles-ci maintiennent la bouteille de vous avez besoin d’informations complémentaires façon sécuritaire.

  • Page 57: Vérifications De Fonctionnement

    actoolsupply.com VÉRIFICATIONS DE FONCTIONNEMENT VÉRIFICATIONS DE FONCTIONNEMENT b. Pressuriser le système en ouvrant la vanne de (APRÈS CHAQUE UTILISATION ET SUR UNE BASE bouteille pendant un moment et en la refermant. MENSUELLE) L’alarme doit sonner, ce qui indique qu’elle est fonctionnelle.

  • Page 58: Tests De Circulation D'air Et Mesures À Prendre Lors De L'inspection

    Tous les 3 ans Chaque année un centre de service certifié. Contactez votre représentant par jour aux ventes de MSA ou appelez le centre de service à la clientèle de MSA. 1 bouteille tous Tous les 8 ans Chaque année les deux jours Le remplacement et la révision programmée pour les...

  • Page 59: Garantie À Vie

    Réparation de pièces critiques du masque à air Garantie à vie 2. Exceptions — Les produits ci-dessous ne sont pas couverts par la garantie à vie de MSA : Description du produit Exception Période de garantie...
  • Page 60 actoolsupply.com actoolsupply.com...
