ANNEXE 2 C BLES
A
Câble Ethernet
Attention : Ne raccordez PAS de prise téléphonique à un port RJ-
45. Pour les connexions Ethernet, utilisez uniquement des câbles à
paire torsadée dotés de connecteurs RJ-45 conformes aux normes
FCC.
Spécifications
Types de câbles et spécifications
Câble Type
10BASE-T UTP cat. 3, 4, 5 100 ohms
100BASE-TX UTP cat. 5 100 ohms
Conventions de câblage
Pour les connexions Ethernet, un câble à paire torsadée doit avoir
deux paires de fils. Chaque paire est identifiée par deux couleurs
différentes. Par exemple, un câble peut être rouge tandis que l'autre
sera rouge avec des bandes blanches. Un connecteur RJ-45 doit
également être présent aux deux extrémités du câble.
Chaque paire doit être reliée aux connecteurs RJ-45 selon une

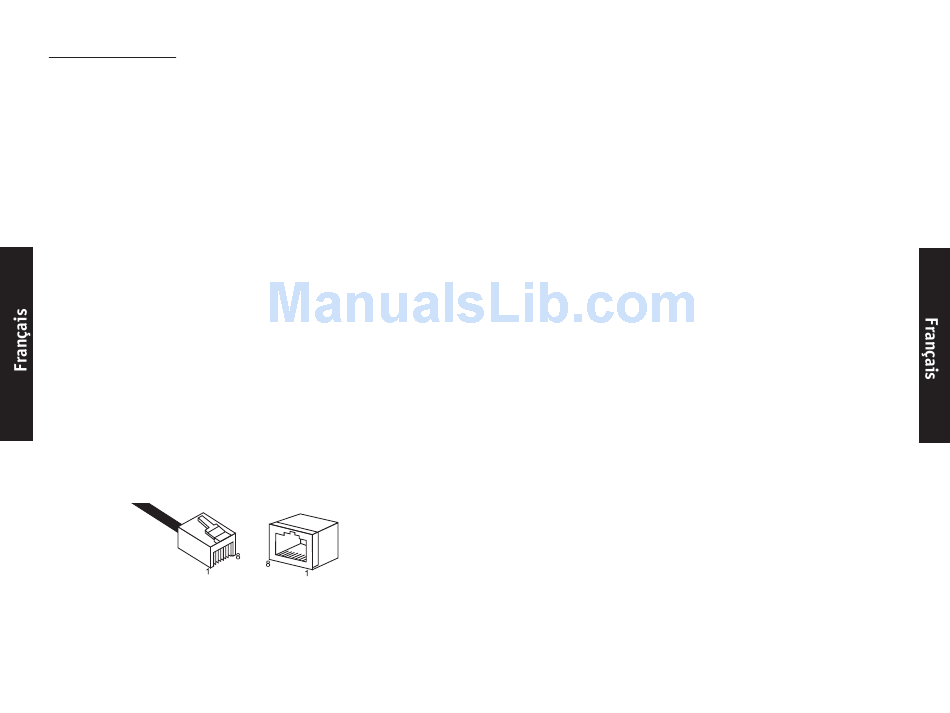

orientation particulière. La figure suivante illustre la numérotation
des broches du connecteur RJ-45. Veillez à maintenir les connecteurs
dans le même sens lorsque vous connectez les fils aux broches.
Port RJ-45
Utilisez le câble direct fourni dans le coffret pour connecter le
routeur Barricade à votre PC. Pour la connexion à d'autres
périphériques réseau tels qu'un commutateur Ethernet, utilisez le
type de câble indiqué dans le tableau suivant.
53
Longueur max. Connecteur
100 m RJ-45
100 m RJ-45
Type de port de périphérique connecté
MDI-X
MDI
Brochages
Dans les câbles 10BASE-T/100BASE-TX, les broches 1 et 2 servent à
transmettre les données et les broches 3 et 6 à les recevoir.
Brochage RJ-45
Numéro de broche Signal*
1 Tx+
2 Tx-
3 Rx+
6 Rx-
* Les signes « + » et « - » représentent la polarité des fils
composant chaque paire.
Câblage direct
Si le câble à paire torsadée doit servir à relier deux ports et qu'un
seul de ces ports dispose d'un croisement interne (MDI-X), les deux
paires de câbles doivent être directes.
Brochage d'un câble direct
Extrémité 1 Extrémité 2
1 (Tx+) 1 (Tx+)
2 (Tx-) 2 (Tx-)
3 (Rx+) 3 (Rx+)
6 (Rx-) 6 (Rx-)
Type de câble de connexion
Droit
Croisé
