7.

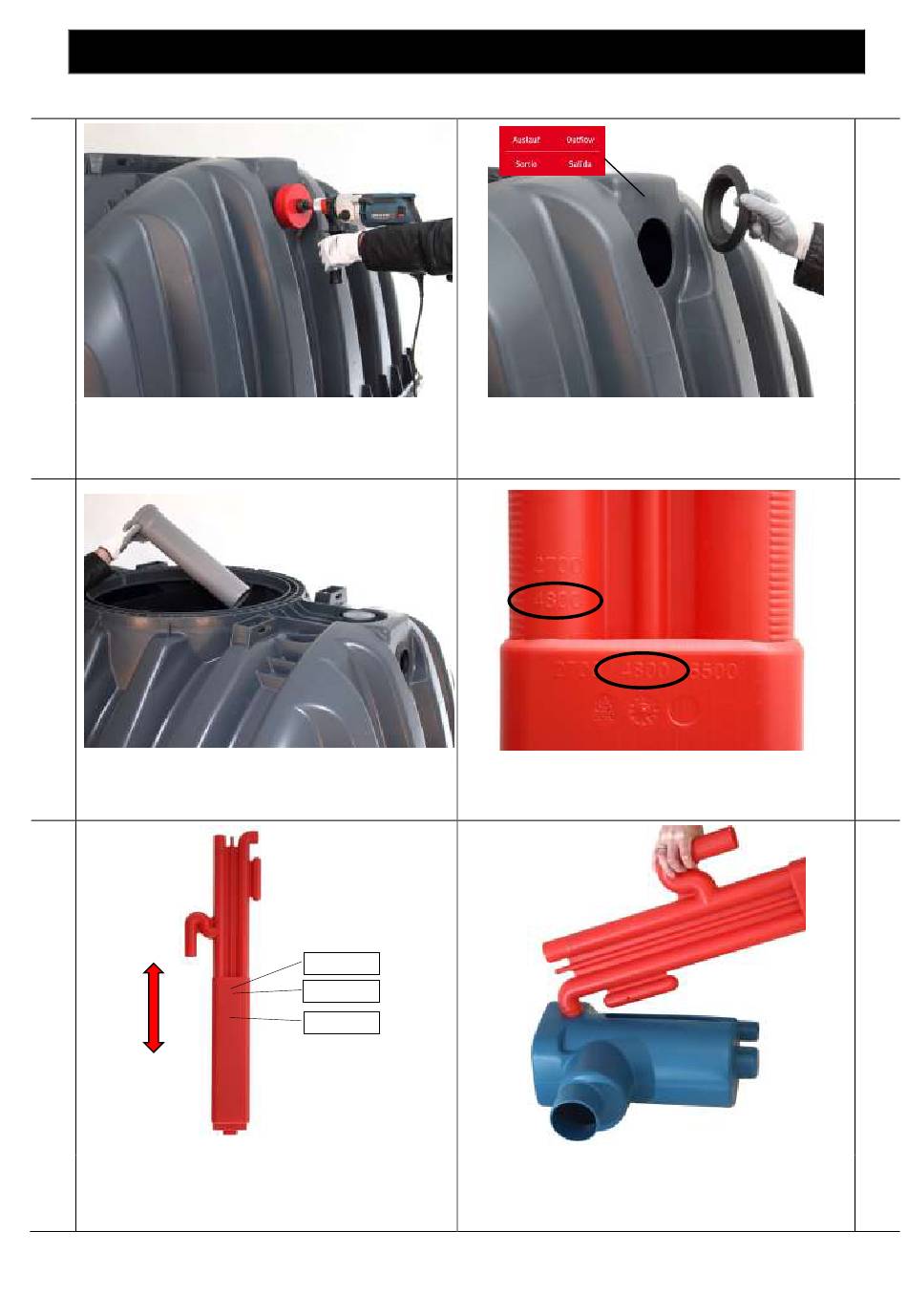

Taladrar la entrada y el desagüe con la broca de
corona DN 100 (Ø 124 mm).
9.
Introducir desde el interior el tubo de salida en la
perforación del desagüe.
11.
La longitud del elevador se adapta al tamaño del
tanque al desplazarlo. La posición aproximada
se indica en el elevador. La altura exacta se
determina en el contenedor.
4. Montaje del kit de instalación
Retirar la perforación. Colocar el retén labial DN
100. En el desagüe, se debe proceder de dentro
hacia afuera.
Pegar el adhesivo «Desagüe».
Según el tamaño del tanque, será necesario ajustar
el pie del elevador. El tamaño del tanque debe
coincidir con el elevador en la parte del pie.
2700
4800
6500
Unir el elevador y la toma de muestras. Introducir la
salida del elevador en la perforación de la toma de
muestras.
39 / 44
8.
10.
12.
