7.

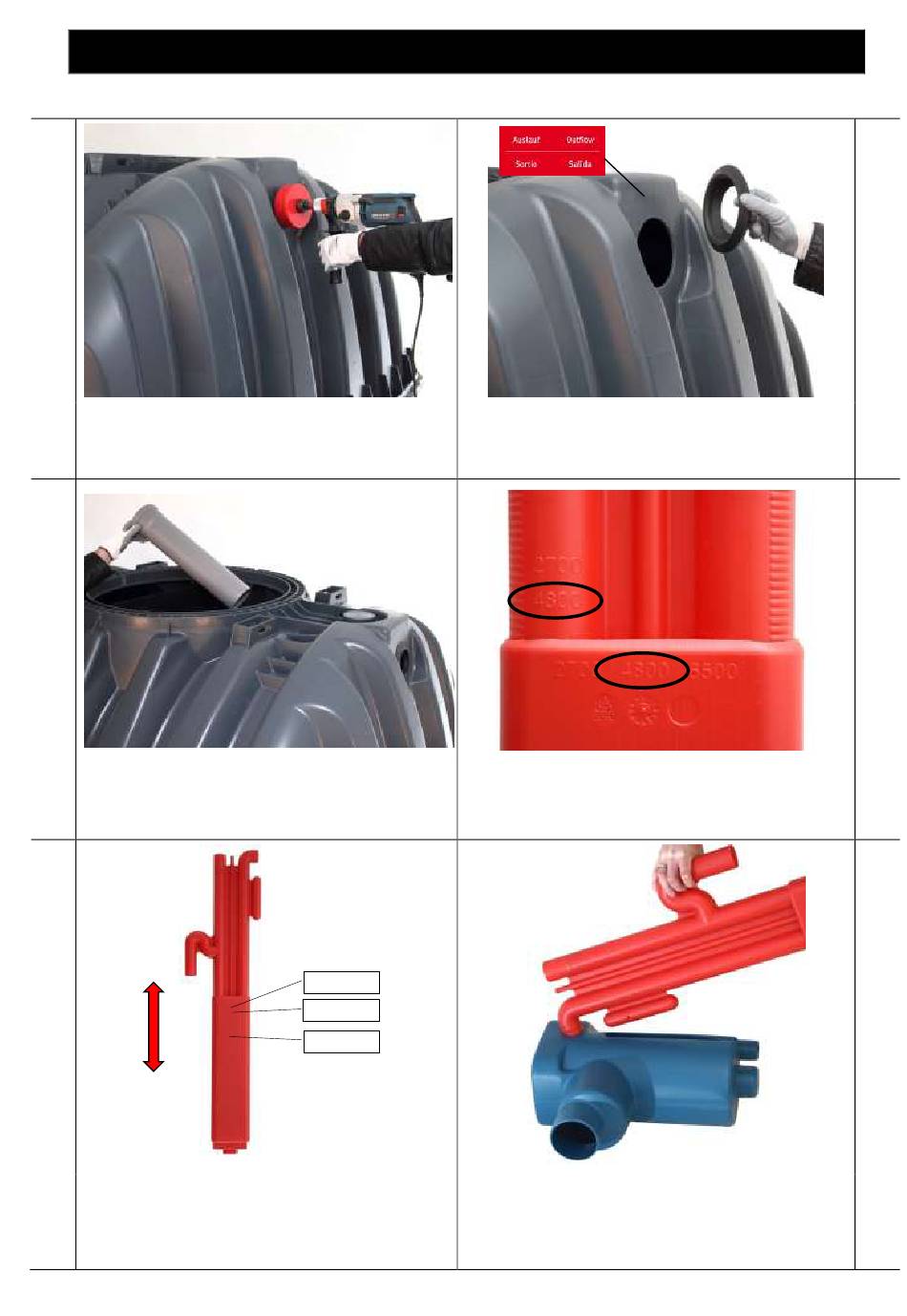

Zu- und Ablauf mit Kronenbohrer DN 100 bohren
(Ø 124 mm).
9.
Ablaufrohr von innen durch die Auslaufbohrung
schieben.
11.
Die Länge des Hebers muss je nach Tankgröße
durch verschieben des Heberfußes angepasst
werden. Die ungefähre Position ist auf dem He-
ber angegeben. Die exakte Höhe ist im Behälter
zu bestimmen.
4. Montage des Rüstsatzes
Bohrung entgraten. Lippendichtung DN 100 einset-
zen. Beim Ablauf muss die Durchführungsrichtung
von innen nach außen sein.
Aufkleber „Ablauf" aufkleben.
Je nach Tankgröße muss der Heberschuh gedreht
werden. Die angegebene Behältergröße auf dem
Fußteil muss mit der auf dem Heber übereinstim-
men.
2700
4800
6500
Heber und Probeentnahme zusammensetzen. Da-
zu den Auslauf des Hebers in die Bohrung der Pro-
beentnahme drücken.
6 / 44
8.
10.
12.
