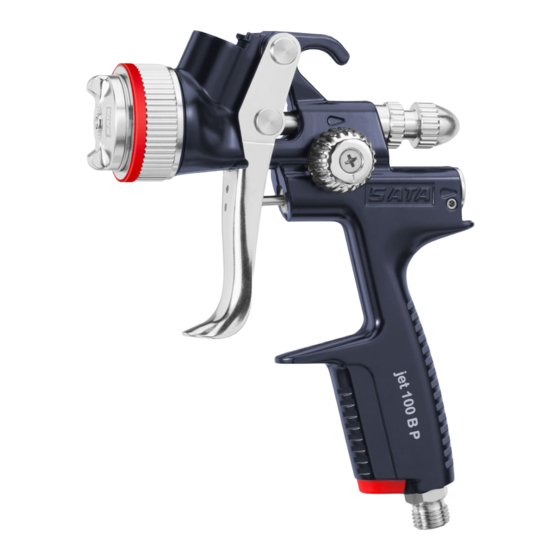

SATAjet 100 B F RP/HVLP
SATAjet 100 B P
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k
použití | Betjeningsvejledning | Kasutusjuhend | Operating Inst-
ructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi |
Οδηγίες λειτουργίας | Üzemeltetési utasítás | Istruzione d'uso | Naudo-
jimo instrukcija | Lietošanas instrukcija | Gebruikershandleiding | Bruks-
veiledning | Instrukcja obsługi | Instruções de funcionamento | Manual de
utilizare | Руководство по эксплуатации | Bruksanvisning | Navodilo za
obratovanje | Návod na použitie | Kullanım talimatı | Operating Instructions
Advertisement
Chapters
Table of Contents
Troubleshooting
Subscribe to Our Youtube Channel
Related Manuals for SATA jet 100 B F RP
Summary of Contents for SATA jet 100 B F RP

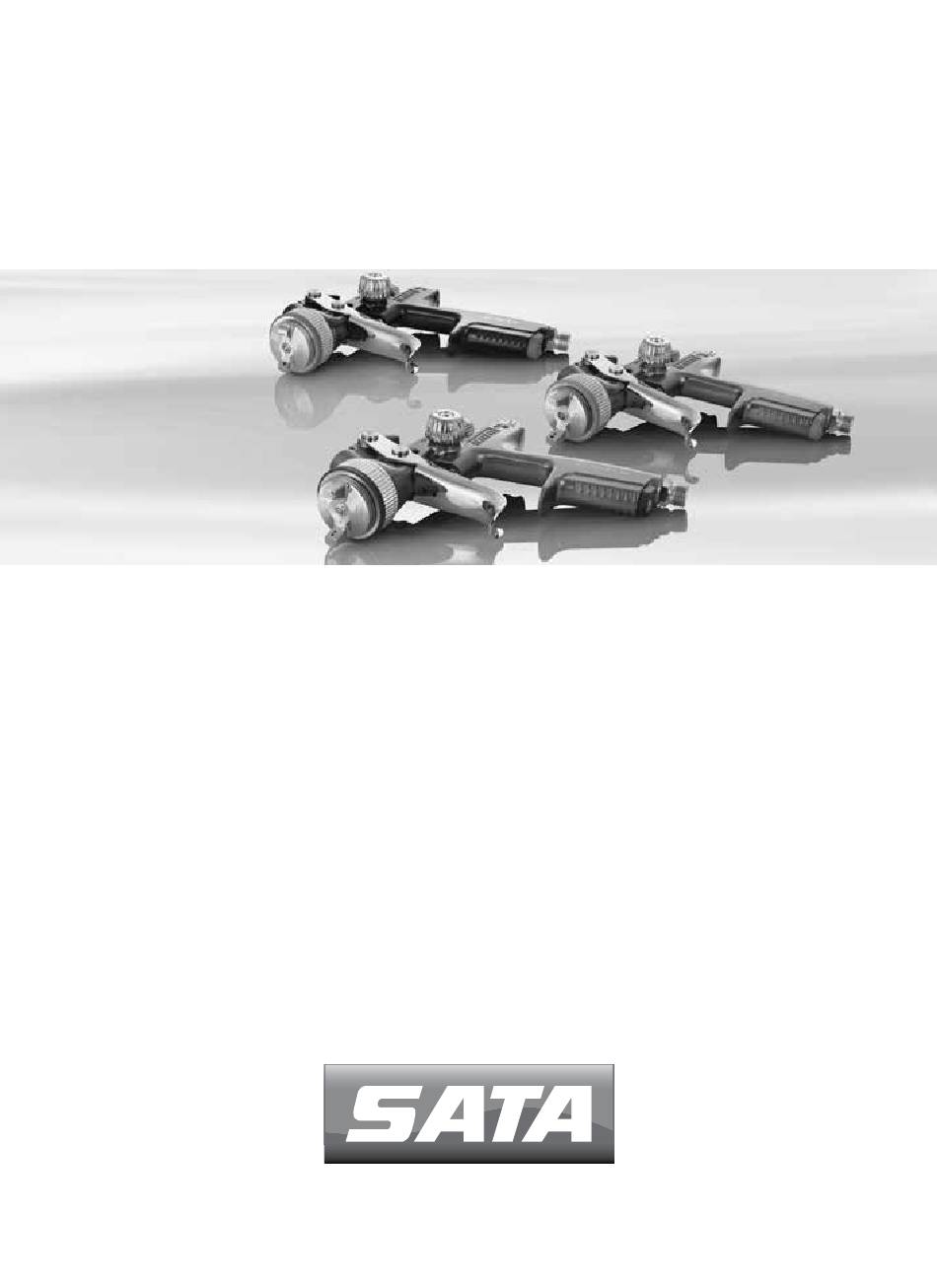

- Page 1 SATAjet 100 B F RP/HVLP SATAjet 100 B P Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití | Betjeningsvejledning | Kasutusjuhend | Operating Inst- ructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési utasítás | Istruzione d'uso | Naudo- jimo instrukcija | Lietošanas instrukcija | Gebruikershandleiding | Bruks- veiledning | Instrukcja obsługi | Instruções de funcionamento | Manual de utilizare | Руководство...
- Page 2 Index [A | DE] Betriebsanleitung | deutsch ............5 [BG] Упътване за работа | български ..........21 [CN] 使用说明书 | 中文 ................. 39 [CZ] Návod k použití | čeština ............... 53 [DK] Betjeningsvejledning | dansk ............69 [EE] Kasutusjuhend | eesti ..............85 [EN] Operating Instructions | english ..........
- Page 3 [1-9] [1-8] US 6.877.677 [1-7] US 6.845.924 [1-6] [1-5] [1-4] [1-10] [1-3] [1-11] [1-12] [1-13] [1-14] [1-2] [1-15] [1-1] [1-17] [1-16]...
- Page 4 [2-3] [2-4] [2-6] [2-5] [2-2] [2-1] [2-12] [2-7] [2-8] [2-11] [2-10] [2-9] [2-13] [2-14]...
-
Page 5: Table Of Contents
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Inhaltsverzeichnis [Originalfassung: Deutsch] Symbole ........5 Reinigen der Lackierpistole ..11 Technische Daten ..... 5 Wartung ........12 Lieferumfang ......6 10. Beheben von Störungen ..14 Aufbau der Lackierpistole ..7 11. -
Page 6: Lieferumfang
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Empfohlener Pistoleneingangsdruck Polyester 1,5 bar - 2,0 bar Max. Pistoleneingangsdruck 10,0 bar Luftverbrauch bei 2,0 bar Pistoleneingangsdruck 290 Nl/min HVLP 350 Nl/min Polyester 245 Nl/min Max. Temperatur des Spritzmediums 50 °C Gewicht SATAjet 100 B F RP/HVLP 601 g 478 g 610 g... -
Page 7: Aufbau Der Lackierpistole
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Aufbau der Lackierpistole [1] [1-1] Lackierpistolengriff [1-9] Tropfsperre [1-2] Abzugsbügel [1-10] Rund-/Breitstrahlregulierung [1-3] Düsensatz mit Luftdüse, [1-11] Schraube Materialmengen- Farbdüse (nicht sichtbar), regulierung Farbnadel (nicht sichtbar) [1-12] Kontermutter Materialmen- [1-4] Lackierpistolen-Anschluss genregulierung [1-13] Luftmikrometer mit QCC [1-5] Fließbecher-Anschluss mit... - Page 8 • Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, vom Druckluftnetz trennen! • Lackierpistole niemals eigenmächtig umbauen oder technisch verändern! • Ausschließlich SATA Original-Ersatzteile bzw. -Zubehör verwenden! • Ausschließlich von SATA empfohlene Waschmaschinen verwenden! Betriebsanleitung beachten! • Niemals säure-, laugen- oder benzinhaltige Spritzmedien verarbeiten! •...
-
Page 9: Inbetriebnahme
• Druckluftanschluss G 1/4 a oder passender SATA-Anschlussnippel. • Minimalen Druckluftvolumenstrom (Luftverbrauch) und Druck (emp- fohlener Pistoleneingangsdruck) gemäß Kapitel 2 sicherstellen. • Saubere Druckluft, z. B. durch SATA filter 100, Art. Nr. 148247 ausserhalb der Lackierkabine oder SATA filter 484, Art. Nr. 92320 innerhalb der Lackierkabine... - Page 10 • Wird der erforderliche Pistoleneingangsdruck nicht erreicht, ist am Druckluftnetz der Druck zu erhöhen; zu hoher Druck führt zu hohen Abzugskräften. [3-1] SATA adam 2 (Zubehör / Exakte Methode). [3-2] Separates Manometer mit Regeleinrichtung (Zubehör). [3-3] Separates Manometer ohne Regeleinrichtung (Zubehör).
-
Page 11: Reinigen Der Lackierpistole
• Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Rege- nerate oder andere aggressive Reinigungsmittel verwenden!* • Lackierpistole nicht in Reinigungsflüssigkeit tauchen!* • Bohrungen nur mit SATA-Reinigungsbürsten oder SATA-Düsenreini- gungsnadeln reinigen. Verwendung anderer Werkzeuge kann zu Be- schädigungen und Beeinträchtigung des Spritzstrahls führen. Empfoh- lenes Zubehör: Reinigungsset Art. -
Page 12: Wartung
Spezialwerkzeug verwenden! 9.1. Düsensatz ersetzen [7-1], [7-2], [7-3], [7-4], [7-5] und [7-6] Jeder SATA Düsensatz besteht aus „Farbnadel“ [7-1], „Luftdüse“ [7-2] und „Farbdüse“ [7-3] und ist auf ein perfektes Spritzbild handjustiert. Da- her Düsensatz stets komplett ersetzen. Nach dem Einbau Materialdurch-... - Page 13 Hinweis! Nach Demontage Dichtflächen in der Lackierpistole prüfen [8-2], ggf. reinigen. Bei Beschädigung wenden Sie sich bitte an Ihren SATA Händ- ler. Neuen Luftverteilerring anhand der 12h-Markierung [8-3] positio- nieren, (Zapfen in Bohrung) und gleichmäßig einpressen. Nach dem Einbau, Materialdurchsatz gemäß Kapitel 7.2 einstellen.
-
Page 14: Beheben Von Störungen
Luft unter dem Abzugsbügel austritt. 1. Nach Demontage Luftkolbenstange [10-4] überprüfen; ggf. reinigen oder bei Beschädigung (z. B. Kratzer oder verbogen) ersetzen, mit SATA-Hochleistungsfett (Art. Nr. 48173) einfetten und montieren, Einbaurichtung beachten! 2. Luftmikrometer und Feder ebenfalls einfetten, mit Luftkolben einset- zen und Arretierschraube einschrauben. - Page 15 Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Störung Ursache Abhilfe Luftblasen im Fließ- Luftdüse lose Luftdüse [2-2] hand- becher fest festschrauben Zwischenraum zwi- Luftkreis reinigen, Ka- schen Luftdüse und pitel 8 beachten Farbdüse („Luftkreis“) verschmutzt Düsensatz ver- Düsensatz reinigen, schmutzt oder beschä- Kapitel 8.
-
Page 16: Entsorgung
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem SATA Händler. 13. Gewährleistung / Haftung Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf. weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze. SATA haftet insbesondere nicht bei: • Nichtbeachtung der Betriebsanleitung •... -
Page 17: Ersatzteile
133934 Packung mit 3 Dichtungen für Spindel Rund-/Breitstrahlregu- lierung 133942 Dichtungshalter (luftseitig) 133959 Federn-Set je 3x Farbnadel/ 3x Luftkolbenfedern 133967 Packung mit 3 Arretierschrauben für SATA Luftmikrometer 133983 Luftanschluss 133991 Packung mit 3 Luftkolbenköpfen 139188 Materialmengenregulierung mit Gegenmutter 139964 Luftmikrometer (nur bei Ausführung SATAjet 100 BF RP/... -
Page 18: Eg Konformitätserklärung
Im Dichtungs-Set (Art. Nr. 183780) enthalten 15. EG Konformitätserklärung Hersteller: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund seiner Konzeption, Konstruktion und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheitsanforderungen der... - Page 19 • DIN 31000:2011 „Allgemeine Leitsätze für das sicherheitsgerechte Gestalten technischer Erzeugnisse“ Die gemäß Richtlinie 2014/34/EU Anhang VIII geforderten Unterlagen sind bei benannter Stelle Nummer 0123 mit der Dokumentennummer 70023722 für 10 Jahre hinterlegt. 70806 Kornwestheim, den 08.06.2016 Albrecht Kruse Geschäftsführer SATA GmbH & Co. KG...
-
Page 21: Символи
Упътване за работа SATAjet 100 B F RP/HVLP, B P Съдържание [оригинален вариант: немски] Символи ........ 21 Почистване на пистолета за Технически данни ....21 лакиране ........ 28 Поддръжка ......29 Обем на доставката ..... 22 10. Отстраняване на повреди ..32 Съставни... -
Page 22: Обем На Доставката
Упътване за работа SATAjet 100 B F RP/HVLP, B P Препоръчително входящо налягане на пистолета в съответствие със зако- < 2,5 bar (вътрешно налягане в нодателството на Лом- дюзата < 1,0 bar) бардия/Италия полиестер 1,5 bar - 2,0 bar Максимално входящо налягане на пистолета 10,0 bar Разход... -
Page 23: Съставни Елементи На Пистолета За Лакиране
Упътване за работа SATAjet 100 B F RP/HVLP, B P Съставни елементи на пистолета за лакиране [1-1] Дръжка на пистолета за [1-9] Устройство срещу прокап- лакиране ване [1-2] Пусково устройство [1-10] Регулиране на кръгла/пло- [1-3] Комплкект дюзи с въздуш- ска струя на... - Page 24 Упътване за работа SATAjet 100 B F RP/HVLP, B P Предупреждение! Внимание! • Запазете всички приложени документи и давайте пистолета за лакиране само заедно с тези документи. 6.2. Специфични за пистолета за лакиране указания за безопасност Предупреждение! Внимание! • Спазвайте местните правила за безопасност, предпазване от злополуки, охрана...
- Page 25 Упътване за работа SATAjet 100 B F RP/HVLP, B P Предупреждение! Внимание! • Внасяйте в работната зона на пистолета за лакиране само не- обходимото за работния процес количество разтворители, бои, лак или други опасни медии! След приключване на работата ги преместете...
-
Page 26: Пускане В Експлоатация
на въздух) и налягане (препоръчително входящо наляганена пистолета) съгласно Глава 2. • Чист въздух под налягане, например през SATA филтър 100, арт. № 148247 извън кабината за лакиране или SATA филтър 484, арт. № 92320 може да се използва в кабината за лакиране. - Page 27 Упътване за работа SATAjet 100 B F RP/HVLP, B P тална струя [2-8]. 4. Монтирайте филтъра за лака [2-9] и резервоара [2-10]. 5. Напълнете резервоара (максимално 20 mm под горния ръб), за- творете с капака [2-11] и поставете устройството срещу прокап- ване...
-
Page 28: Почистване На Пистолета За Лакиране
Упътване за работа SATAjet 100 B F RP/HVLP, B P 7.2. Регулирайте пропускателната способност на материала [4-1], [4-2], [4-3] и [4-4] - устройство за регули- ране на количеството на материала е напълно отворено Указание! При напълно отворено устройство за регулиране на количество- то... -
Page 29: Поддръжка
и резервоара!* * в противен случай има опасност от корозия Указание! • След почистване на дюзите проверете пръскането! • Още съвети за почистване: www.sata.com/TV. Поддръжка Предупреждение! Внимание! • Преди всякакви работи по поддръжката изключете пистолета за лакиране от мрежата за сгъстен въздух! •... - Page 30 Упътване за работа SATAjet 100 B F RP/HVLP, B P 9.1. Смяна на дюзите [7-1], [7-2], [7-3], [7-4], [7-5] и [7-6] Всеки комплект дюзи SАТА се състои от „игла за боя“ [7-1], „въздуш- на дюза“ [7-2] и „дюза за боя“ [7-3] и е ръчно регулиран за префект- но...
- Page 31 Упътване за работа SATAjet 100 B F RP/HVLP, B P 9.4. Смяна на буталото за налягане на въздуха, пружина на буталото за въздуха и въздушния микрометър Стъпки: [10-1], [10-2] и [10-3] Предупреждение! • Изключете пистолета за лакиране от мрежата за сгъстен въздух! Подмяната...
-
Page 32: Отстраняване На Повреди
Упътване за работа SATAjet 100 B F RP/HVLP, B P Предупреждение! • Проверете стабилното състояние на фиксиращия винт! Въздуш- ният микрометър може да изскочи неконтролирано от пистолета за лакиране! 9.6. Смяна на ходовия винт на устройството за ре- гулиране на кръгла/плоска струя Стъпки: [11-1], [11-2], [11-3] [11-4] Подмяната... - Page 33 Упътване за работа SATAjet 100 B F RP/HVLP, B P Повреда Причина Отстраняване Въздушни мехурчета Разхлабена въздуш- Затегнете на ръка в резервоара на дюза въздущната дюза [2-2] Пространството Почистете въздуш- между въздушната ния кръг, съблюда- дюза и дюзата за боя вайте...
- Page 34 Упътване за работа SATAjet 100 B F RP/HVLP, B P Повреда Причина Отстраняване Устройството за ре- Устройството за ре- Развинтете устрой- гулиране на кръгла/ гулиране е завъртяно ството за регулиране плоска струя не се прекалено силно по с универсален ключ; върти...
-
Page 35: Изхвърляне
Упътване за работа SATAjet 100 B F RP/HVLP, B P Повреда Причина Отстраняване Пистолетът за лаки- Чужди тела между Почистете дюзата и ране капе от върха върха на иглата за иглата за боя, съблю- на дюзата за боя боя и дюзата за боя давайте... - Page 36 Упътване за работа SATAjet 100 B F RP/HVLP, B P Ката- ложен Наименование Отделна опаковка филтри за лак с 10 броя 3988 Опаковка с 4 скоби за системата за цветови код (зелена, 6395 синя, червена, черна) Комплект инструменти (състоящ се от: инструмент за из- 9050 важдане...
-
Page 37: Eо-Декларация За Съответствие
Включено е комплекта уплътнения (кат. Nr. 183780) 15. EО-декларация за съответствие Производител: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim С настоящото декларираме, че по-долу посоченият продукт със своята разработка, конструкция и тип в пуснатото от нас на пазара... - Page 38 • DIN 31000:2011 „Общи принципи за безопасното проектиране на технически продукти“ Изискваните съгласно Директива 2014/34/EС Приложение VIII доку- менти са депозирани в нотифицирания орган номер 0123 под номер на документите 70023722 за 10 години. 70806 Корнвестхайм, 8.6.2016 г Albrecht Kruse Управител SATA GmbH & Co. KG...
-
Page 39: 标记
使用说明书 SATAjet 100 B F RP/HVLP, B P 目录 [原版: 德语] 标记 ........39 喷枪的清洁 ......44 技术参数 ......... 39 维护 ........45 交货标准 ......... 40 10. 故障排除 ......... 47 喷枪的构造 ......41 11. 废物处理 ......... 49 预期用途 ......... 41 12. -
Page 40: 交货标准
使用说明书 SATAjet 100 B F RP/HVLP, B P 喷枪最大进气气压 10.0 bar 当喷枪进气压为2.0 bar 时的空气耗用量 290 Nl/min HVLP 350 Nl/min 可喷涂原子灰 245 Nl/min 所喷涂料的最高温度 50 °C 重量 SATAjet 100 B F RP/HVLP 601 g 478 g 610 g 612 g 489 g SATAjet 100 B P 621 g 压缩空气接口... -
Page 41: 喷枪的构造
使用说明书 SATAjet 100 B F RP/HVLP, B P 喷枪的构造 [1] [1-1] 喷枪手柄 [1-9] 防滴漏塞 [1-2] 扳机 [1-10] 喷幅扇面调节旋钮 [1-3] 喷嘴套装，包含风帽、喷嘴 ( [1-11] 涂料流量调节旋钮 不可见)，枪针 (不可见) [1-12] 涂料流量调节锁紧螺母 [1-4] 喷枪QCC快速装卸枪壶接口 [1-13] 气压调节旋钮 [1-5] 上壶QCC快速装卸枪壶接口 [1-14] 气压调节旋钮固定螺栓 [1-6] 涂料滤网 (不可见) [1-15] 空气阀门 (不可见) [1-7] 重力式上壶... - Page 42 使用说明书 SATAjet 100 B F RP/HVLP, B P 警告! 注意! • 切勿在零部件损坏或缺失的情况下使用喷枪！尤其是只能旋紧气压调节 旋钮固定螺栓[1-14]后才能使用! • 每次使用前请检查喷枪，必要时加以维修！ • 喷枪一旦损坏应立即停止使用，并应切断其与压缩空气的连接！ • 切勿擅自改装喷枪，或对其进行技术性改造！ • 只允许使用SATA原装零件或配件! • 只允许使用由SATA推荐的洗枪机！应遵守使用说明书! • 切勿喷涂含酸、碱或汽油的涂料！ • 切勿在有火种，如明火、点燃的香烟或非防爆电子设备的区域内使用 喷枪！ • 使用喷枪时，请始终将溶剂、涂料或其它喷涂介质的量控制在工作所需 量！多余涂料应随后归放到指定储存区域！ 6.3. 个人防护设备 警告! • 使用、清洁或维护喷枪时始终应佩戴许可的呼吸面罩和护眼罩，并穿戴 合适的防护手套、防护服和防护鞋！ • 使用喷枪时，噪声可能会超过85分贝，应戴上合适的护耳！ 使用喷枪时不会有振动传递到喷涂者，反冲力也极小。...
-
Page 43: 使用
• 只允许耐溶剂、防静电、未受损、技术上完好、且永久抗压强度至少为 10巴的压缩空气软管，例如订货号为53090的空气软管！ 注意！ 应确保满足以下要求： • 使用G 1/4 外螺纹的压缩空气接口或适合的SATA接嘴。 • 确保压缩空气流量和气压大于第2章中列出的耗气量和建议的喷枪进气 气压。 • 洁净的压缩空气，例如使用SATA filter 100 型油水分离器，订货号 148247，用于前处理间 或SATA filter 484 型油水分离器，订货号 92320，用于烤漆房内 • 使用内径至少为 9 mm 的空气软管 (见警告提示)，如订货号为53090 的产品。 1. 检查所有螺栓 [2-1]，[2-2]，[2-3]，[2-4] 和 [2-5]是否已旋紧。按照图 [7-4] 用扳手拧紧（扭紧力矩14 Nm）喷嘴 [2-1]。按照图[10-1] 检查气... -
Page 44: 喷枪的清洁
• 完全扣下扳机，按照图例 [3-1]，[3-2]，[3-3] 和 [3-4]) 之一调节喷枪 的进气气压 (参见第2章)，然后松开扳机。 • 进行图例 [3-2], [3-3] 和[3-4] 的操作时，必须完全打开气压调节旋钮 [1-13] 至垂直位置。 • 如不能达到所需的喷枪进气压力，应提高压缩空气管路的气压；过高的 气压会导致过高的扳机扣动力。 [3-1] SATA adam 2 (配件 / 精准的方法)。 [3-2] 加装的可调压的气压表 (配件)。 [3-3] 加装的不可调压的气压表 (配件)。 [3-4] 在空气管路处调节气压 (最不精确的方法)：经验法则：每10米空气 软管 (内径为 9 mm) 必须将调压阀处的气压比推荐的喷枪进气气压调 高0.6巴。... -
Page 45: 维护
• 整个清洗过程中，空气通道必须连接干净的压缩空气！ • 喷头应向下！ • 清洗程序完毕后应立即从洗枪机中取出喷枪！* • 千万不能使用超声波清洗系统 - 会损坏喷嘴套装和枪身表面! • 清洗后应用干净的压缩空气吹干喷枪、涂料通道、风帽及其螺纹，还 有枪壶！* * 否则存在受腐蚀的危险 注意！ • 清洗喷嘴套装后应检查喷幅！ • 更多关于清洗的资讯请访问 www.sata.com/TV。 维护 警告! 注意! • 维护工作前应断开喷枪与压缩空气的连接！ • 拆装部件时应非常小心！只能使用随枪附送的专用工具！ 9.1. 更换喷嘴套装 [7-1]，[7-2]，[7-3]，[7-4]，[7-5] 和 [7-6] 每个 SATA 喷嘴套装均由“枪针”[7-1]，“风帽”[7-2] 和“喷嘴”[7-3] 组成，且经 由手工调校以保证最完美的喷幅。因此，始终应整套更换喷嘴套装。安装 好后请按照第7.2章中的描述来调校涂料流量。... - Page 46 使用说明书 SATAjet 100 B F RP/HVLP, B P 9.2. 更换气流分配环的步骤： [7-1]，[7-2]，[7-3]，[8-1]，[8-2] [8-3]，[7-4]，[7-5] 和 [7-6] 注意！ • 只能使用SATA专用拉取工具取出气流分配环。 • 不要用力，以避免密封表面受损。 注意！ 拆卸后应检查喷枪中的密封表面 [8-2]，必要时加以清洁。如果密封面受 损，请联系您的SATA经销商。按照12点标记 [8-3] 定位新的气流分配 环，(将定位角插入孔中)匀力压入。安装好后请按照第7.2章中的描述来 调校涂料流量。 9.3. 更换枪针密封件的步骤： [9-1]，[9-2] 和 [9-3] 一旦在自调节式颜料针密封上有喷涂料溢出，有必要加以更换。按照 [9-2] 来拆卸扳机。拆卸后检查颜料针是否受损，必要时更换喷嘴套件。安装好后 应按照第7.2章中的描述来设定涂料流通量。 9.4. 更换空气阀门、空气阀门弹簧和气压调节旋钮的步 骤： [10-1]，[10-2] 和 [10-3] 警告!
-
Page 47: 故障排除
使用说明书 SATAjet 100 B F RP/HVLP, B P 9.5. 更换密封件（空气） 警告! • 断开喷枪与压缩空气的连接！ 步骤：[9-1]，[9-2]，[10-1]，[10-2]，[10-3]，[10-4] 和 [10-5] 如有空气从扳机下泄漏，则需要更换自动调节的密封圈 [10-5]。 1. 拆卸后检查空气阀门顶杆 [10-4]，如有需要加以清洁；如果受损 (如被 刮或弯曲) 则需更换，涂抹SATA高性能润滑油 (产品号：48173) 后插 入。请注意正确的安装顺序！ 2. 同样润滑气压调节旋钮和弹簧，与空气阀门一起插入并旋紧固定螺栓。 安装好后请按照第7.2章中的描述来调校涂料流量。 警告! • 检查气压调节旋钮固定螺栓是否已旋紧！否则气压调节旋钮会失控从喷 枪中弹射出！ 9.6. 更换喷幅调节器芯轴 步骤： [11-1]，[11-2]，[11-3] [11-4] 如喷幅调节旋钮处漏气或不能调节喷幅扇面，则需加以更换。拆卸后在喷... - Page 48 使用说明书 SATAjet 100 B F RP/HVLP, B P 故障 原因 矫正措施 枪壶中有气泡出现 风帽松动 用手拧紧风帽 [2-2] 风帽和喷嘴之间的间隙 按照第8章的说明清洁 （“空气回路”）被堵塞 空气回路 喷嘴套装被堵塞或受损 按照第8章的说明清洁 喷嘴套装或按第9.1章 的说明进行更换 涂料壶中涂料不足 添加涂料 [1-6] 枪针密封圈受损 按照第9.3章的说明更 换枪针密封圈 喷幅过小、弯曲、偏斜 风帽孔被堵塞 按照第8章的说明清洁 或不均匀 风帽 喷嘴（喷嘴口）受损 检查喷嘴是否受损，必 要时更换喷嘴套装，参 见第9.1章 不能调节喷幅 - 调节旋 气流分配环未被定位在...
-
Page 49: 废物处理
矫正措施 喷枪喷嘴（“喷嘴口”） 枪针尖和喷嘴间有异物 按照第8章中的说明清 漏漆 洁喷嘴和枪针 喷嘴套装受损 更换喷嘴套装，参见 第9章 11. 废物处理 回收完全排空的喷枪。为保护环境，应将电池和残余涂料与喷枪分开妥善 处理。请遵守当地相关条例！ 12. 售后服务 您的SATA 经销商可为您提供配件、备件和技术支持。 13. 保修 / 责任 SATA通用销售和交付条款和进一步的合同协议，如适用，还有现行的有效 法规都在此适用。 SATA不对以下特殊情形负责： • 不遵守本使用说明书。 • 未按产品预期用途使用产品。 • 聘用未经培训的人员。 • 未穿戴个人防护设备。 • 未使用原装配件和零件。 • 擅自改装或进行技术性改造。 • 正常的磨损。 • 使用时产品受到非典型的冲击和撞击。... -
Page 50: 欧盟符合标准声明
140582 气流分配环，3个装 143230 仅适用于SATAjet 100 B P O 型环 9 x 1.5 25874 空气堵头 78154 包含在修理包 (订货号：130542) 中 包含在空气阀门服务套装 (产品号：92759) 中 包含在密封套件 (产品号：183780) 中 15. 欧盟符合标准声明 制造商: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim 在此声明，下述产品在其设计、构建和结构以及由我们使用的规格方面，... - Page 51 • DIN EN ISO 12100:2011；“机器的安全，一般要求” • DIN EN 1953:2013 “涂层涂料的喷涂设备 - 安全要求” 采用的德国国家标准： • DIN 31000:2011“按照安全性设计技术产品的一般指导原则” 符合指令 2014/34/EU 附录 VIII 要求的文件与文件编号 70023722 一起保 存于规定位置编号 0123 中，保存期限为 10 年。 70806 科恩威斯特海姆 (Kornwestheim)，2016 年 6 月 8 日 Albrecht Kruse 总经理 SATA GmbH & Co. KG...
-
Page 53: Symboly
Návod k použití SATAjet 100 B F RP/HVLP, B P Obsah [původní verze: v němčině] Symboly ........53 Čištění lakovací pistole ... 60 Technické údaje ..... 53 Údržba ........61 Obsah dodávky ...... 54 10. Odstranění poruch ....63 Složení lakovací pistole ..55 11. -
Page 54: Obsah Dodávky
Návod k použití SATAjet 100 B F RP/HVLP, B P Doporučený vstupní tlak pistole Polyester 1.5 bar - 2.0 bar Max. vstupní tlak pistole 10.0 bar Spotřeba vzduchu při vstupním tlaku pistole 2.0 bar 290 Nl/min HVLP 350 Nl/min Polyester 245 Nl/min Max. -
Page 55: Složení Lakovací Pistole
Návod k použití SATAjet 100 B F RP/HVLP, B P Složení lakovací pistole [1] [1-1] Rukojeť lakovací pistole [1-9] Uzávěr proti kapání [1-2] Jazýček spouště [1-10] Regulace kruhového / [1-3] Sada trysek se vzduchovou plochého nástřiku tryskou, tryska na barvu [1-11] Šroub regulace množství... - Page 56 • Lakovací pistoli nikdy svévolně nepřestavujte nebo technicky neupravuj- • Používejte výlučně originální náhradní díly příp. příslušenství SATA! • Používejte výlučně pračky doporučené firmou SATA! Dodržujte návod k použití! • Nikdy nezpracovávejte stříkaná média s obsahem kyselin, louhů nebo benzínu!
- Page 57 Návod k použití SATAjet 100 B F RP/HVLP, B P 6.3. Osobní ochranné vybavení Varování! • Při používání lakovací pistole, jakož i při čištění a údržbě vždy noste schválenou ochranu dýchacích cest a očí a rovněž vhodné ochranné rukavice a nbsp;pracovní oděv a pracovní obuv! •...
-
Page 58: Uvedení Do Provozu
• Zajistěte minimální objemový proud stlačeného vzduchu (spotřeba vzduchu) a tlak (doporučený vstupní tlak pistole) podle kapitoly 2. • Čistý stlačený vzduch, např. přes filtr SATA 100, výr. č. 148247, po- užitelný mimo lakovací kabinu nebo filtr SATA 484, výr. č. 92320 použitelný... - Page 59 • Pokud se nedosáhne požadovaný vstupní tlak pistole, je nutné zvýšit tlak v síti stlačeného vzduchu; příliš vysoký tlak má za následek vyso- ké odtahové síly. [3-1] SATA adam 2 (příslušenství / exaktní metoda) [3-2] Samostatný manometr s regulačním zařízením (příslušenství). [3-3] Samostatný manometr bez regulačního zařízení (příslušenství).
-
Page 60: Čištění Lakovací Pistole
čisticí prostředky!* • Lakovací pistoli neponořujte do čisticí kapaliny!* • Otvory čistěte pouze pomocí čisticích kartáčů SATA nebo jehel na čiště- ní trysek SATA. Použití jiného nářadí může vést k poškození a narušení střiku. Doporučené příslušenství: Čisticí sada, výr. č. 64030. -
Page 61: Údržba
9.1. Výměna sady trysek [7-1], [7-2], [7-3], [7-4], [7-5] a [7-6] Každá sada trysek SATA obsahuje „jehlu na barvy“ [7-1], „vzduchovou trysku“ [7-2] a „trysku na barvu“ [7-3] a je ručně nastavená na perfektní obraz stříkání. Proto vždy vyměňte sadu trysek kompletně. Po namonto- vání... - Page 62 Výměna je nutná tehdy, pokud bez stlačení jazýčku spouště uniká vzduch ze vzduchové trysky nebo ze vzduchového mikrometru. Po demontáži namažte vzduchový mikrometr a pružinu mazivem na pistole SATA (výr. č. 48173), vložte ho společně se vzduchovým pístem a našroubujte are- tační...
-
Page 63: Odstranění Poruch
Návod k použití SATAjet 100 B F RP/HVLP, B P 2. Vzduchový mikrometr a pružinu rovněž namažte, vložte společně se vzduchovým pístem a našroubujte aretační šroub. Po namontování nastavte průchod materiálu podle kapitoly 7.2. Varování! • Zkontrolujte upevnění aretačního šroubu! Vzduchový mikrometr může nekontrolovaně... - Page 64 Návod k použití SATAjet 100 B F RP/HVLP, B P Porucha Příčina Náprava Vzduchové bublinky v Uvolněná vzduchová Vzduchovou trysku [2- nádobce na kapalinu tryska 2] dotáhněte rukou Znečištěný prostor Vyčistěte oběh vzdu- mezi vzduchovou chu, dodržujte upozor- tryskou a tryskou na nění...
-
Page 65: Likvidace
Likvidace úplně vyprázdněné lakovací pistole jako druhotné suroviny. Aby se zabránilo škodám na životním prostředí, likvidujte baterie a zbyt- ky stříkaného média náležitým způsobem, odděleně od lakovací pistole. Dodržujte místní předpisy! 12. Zákaznický servis Příslušenství, náhradní díly a technickou podporu získáte u svého prodej- ce SATA. -
Page 66: Záruka / Ručení
Návod k použití SATAjet 100 B F RP/HVLP, B P 13. Záruka / ručení Platí všeobecné obchodní podmínky SATA a případné další smluvní do- hody, jakož i příslušné platné zákony. SATA neručí především při: • nedodržení návodu k použití • používání výrobku v rozporu se stanoveným účelem použití... -
Page 67: Prohlášení O Shodě
Návod k použití SATAjet 100 B F RP/HVLP, B P Výr. č. Název Obal se 3 aretačními šrouby pro vzduchový mikrometr SATA 133967 Připojení vzduchu 133983 Obal se 3 hlavami vzduchových pístů 133991 Regulace množství materiálu s pojistnou maticí 139188 Vzduchový... - Page 68 • DIN 31000:2011 „Obecné zásady pro bezpečnou konstrukci výrobků“ Podklady, požadované podle směrnice 2014/34/EU příloha VIII, jsou na 10 let uloženy u notifikované osoby, číslo 0123, s číslem dokumentu 70023722. 70806 Kornwestheim, dne 08.06.2016 Albrecht Kruse Jednatel SATA GmbH & Co. KG...
-
Page 69: Symboler
Betjeningsvejledning SATAjet 100 B F RP/HVLP, B P Indholdsfortegnelse [Original tekst: Tysk] Symboler ........ 69 Rengøring af sprøjtepisto- Tekniske data ......69 len ........... 75 Samlet levering ....... 70 Vedligeholdelse ...... 76 Sprøjtepistolens konstruktion . 71 10. Udbedring af fejl ..... 78 Korrekt anvendelse .... -
Page 70: Samlet Levering
Betjeningsvejledning SATAjet 100 B F RP/HVLP, B P Anbefalet pistolindgangstryk polyester 1.5 bar - 2.0 bar Maks. Pistolindgangstryk 10.0 bar Luftforbrug ved 2.0 bar pistolindgangstryk 290 Nl/min HVLP 350 Nl/min polyester 245 Nl/min Maks. temperatur i spritmediet 50 °C Vægt SATAjet 100 B F RP/HVLP 601 g 478 g 610 g... -
Page 71: Sprøjtepistolens Konstruktion
Betjeningsvejledning SATAjet 100 B F RP/HVLP, B P Sprøjtepistolens konstruktion [1] [1-1] Greb [1-9] Drypstop [1-2] aftrækker [1-10] Rund- og bredstråleregule- [1-3] Dysesæt med luftdyse, far- ring vedyse (ikke synlig), farvenål [1-11] Regulering af materiale- (ikke synlig) mængde med skrue [1-4] QCC-tilslutning til sprøjte- [1-12] Regulering af materiale- pistol... - Page 72 • Sprøjtepistolen må aldrig ombygges eller ændres af brugeren! • Anvend udelukkende originale SATA reservedele eller tilbehør! • Anvend udelukkende den af SATA anbefalede vaskemaskine! Overhold instrukserne i betjeningsvejledningen! • Benyt aldrig syre-, lud- eller benzinholdige sprøjtemedier! • Anvend aldrig sprøjtepistolen i nærheden af antændelseskilder som åben ild, tændte cigaretter eller ikke eksplosionsbeskyttede elektriske...
-
Page 73: Ibrugtagning
Betjeningsvejledning SATAjet 100 B F RP/HVLP, B P Advarsel! • Benyt desuden høreværn, idet lydtryksniveauet kan overskride 85 dB (A). Vibrationer fra sprøjtepistolen vil ikke blive overført på brugeren. Frastød- ningskraften er meget lille. 6.4. Anvendelse i eksplosionsfarlige områder Ex-tegn Apparatgruppe Apparatkategori Gaskategori... - Page 74 • Sikr en minimal luftvolumenstrøm (luftforbrug) og tryk (anbefalet pisto- lindgangstryk) i overensstemmelse med kapitel 2. • Ren trykluft, fx gennem SATA filter 100, vare nr. 148247 kan anvendes udenfor malekabinen eller SATA filter 484, vare nr. 92320 inde i malekabinen.
-
Page 75: Rengøring Af Sprøjtepistolen
Betjeningsvejledning SATAjet 100 B F RP/HVLP, B P [3-2] Separat manometer med standardindstilling (tilbehør) [3-3] Separat manometer uden standardindstilling (tilbehør). [3-4] Trykmåling af luftnettet (mest upræcise metode): Generel regel: Indstil trykket pr. 10 meter luftslange (indvendig diameter 9 mm) ved trykreduceringsventilen med 0,6 bar mere end det anbefa- lede pistolindgangstryk. -
Page 76: Vedligeholdelse
9.1. Udskift dysesæt [7-1], [7-2], [7-3], [7-4], [7-5] og [7-6] Hver SATA dysesæt består af "farvenål" [7-1], "luftdyse" [7-2] og "far- vedyse" [7-3] og er håndjusteret til et perfekt sprøjtebillede. Derfor skal dysesættet altid udskiftes fuldstændigt. Indstil efter montering... - Page 77 OBS! Kontrollér og rengør pakfladerne i sprøjtepistolen [8-2], hvis det er nød- vendigt. Henvend dig til din SATA forhandler i tilfælde af beskadigelser. Placér ny luftfordelerring vha. 12h-markeringen [8-13], (tapper i boring) og pres den ensartet i. Efter indbygning indstilles materialegennemløb ifølge kapitel 7.2.
-
Page 78: Udbedring Af Fejl
1. Kontrollér eller rengør hvis nødvendigt luftstempelstangen [10-4] efter afmontering eller udskift den ved beskadigelser (fx ridser eller buler). Smørden med SATA-high performance fedt (art. nr. 48173) og mon- tér den. Vær opmærksom på monteringsretningen! 2. Smør ligeledes luftmikrometer og fjeder med fedt, indsæt luftstemplet og spænd fastgørelsesskruen. - Page 79 Betjeningsvejledning SATAjet 100 B F RP/HVLP, B P Fejl Årsag Hjælp Luftbobler i flydebæ- Luftdysen er løs Skru luftdysen [2-2] geret godt fast Mellemrum mellem Rengør luftstemplet, luftdyse og farvedyse overhold kapitel 8 ("luftkreds") er beskidt Dysesættet er beskidt Rengør dysesættet, eller beskadiget kapitel 8 eller udskift det, kapitel 9.1...
-
Page 80: Bortskaffelse
TA-forhandler 13. Garantibetingelser SATAs almindelige forretningsbetingelser, eventuelle yderligere kontraktli- ge aftaler samt gældende lovgivning er gældende for dette produkt. SATA hæfter ikke for: • Manglende overholdelse af betjeningsvejledningen • Ukorrekt anvendelse af produktet • Brug af ikke-uddannet personale • Manglende anvendelse af personligt beskyttelsesudstyr... -
Page 81: Reservedele
133934 Pakke med 3 pakninger til spindel rund-/bredstråleregulering 133942 Pakningsholder (luftsiden) 133959 Fjedersæt med hver 3 x farvenål/3 x luftstempelfjeder 133967 Pakke med 3 fastgørelsesskruer til SATA mikrometer 133983 Lufttilslutning 133991 Pakke med 3 luftstempelhoveder 139188 Materialemængderegulering med kontramøtrik 139964 Luftmikrometer (kun ved udførelse SATAjet 100 BF RP/HVLP) -
Page 82: Ef Konformitetserklæring
Fås i pakningssæt (art. nr. 183780) 15. EF konformitetserklæring Producent: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Vi erklærer hermed, at nedenstående produkt med de væsentlige sikker- hedskrav i henhold til direktiv EU-direktiv 2014/34/EU, hvor erklæringen på... - Page 83 De oplysninger, der kræves i henhold til direktiv 2014/34/EU bilag VIII er blevet deponeret hos bemyndiget instans nummer 0123 med dokument- nummer 70023722 i 10 år. 70806 Kornwestheim, den 08.06.2016 Albrecht Kruse Adm. direktør SATA GmbH & Co. KG...
-
Page 85: Sümbolid
Kasutusjuhend SATAjet 100 B F RP/HVLP, B P Sisukord [originaalsõnastus: saksakeelne] Sümbolid ........ 85 Värvipüstoli puhastamine ..91 Tehnilised andmed ....85 Tehnohooldus ......92 Tarnekomplekt ......86 10. Rikete kõrvaldamine ....95 Värvipüstoli konstruktsioon ..87 11. Jäätmekäitlus ......96 Sihipärane kasutamine ... -
Page 86: Tarnekomplekt
Kasutusjuhend SATAjet 100 B F RP/HVLP, B P Püstoli maksimaalne sisendrõhk 10,0 bar Õhutarve püstoli sisendrõhu 2,0 bar juure 290 Nl/min HVLP 350 Nl/min Polüester 245 Nl/min Pihustatava aine maksimaalne temperatuur 50 °C Kaal SATAjet 100 B F RP/HVLP 601 g 478 g 610 g SATAjet 100 B P... -
Page 87: Värvipüstoli Konstruktsioon
Kasutusjuhend SATAjet 100 B F RP/HVLP, B P Värvipüstoli konstruktsioon [1] [1-1] Värvipüstoli käepide [1-9] Kork [1-2] Päästik [1-10] Pihustusjoa regulaator [1-3] Düüsikomplekt koos õhudüü- [1-11] Värvikoguse regulaatorkruvi si, värvidüüsi (ei ole näh- [1-12] Värvikoguse regulaatori tav), värvinõelalaga (ei ole kontramutter nähtav) [1-13] Õhukruvik... - Page 88 • Ärge kunagi ehitage värvipüstolit omavoliliselt ümber ega muutke tehnili- selt! • Kasutage eranditult SATA originaalvaruosi ja -tarvikuid! • Kasutage eranditult SATA poolt soovitatud pesumasinaid! Järgida kasu- tusjuhendit! • Ärge kunagi pihustage happeid, leelisi või bensiini sisaldavaid aineid! • Ärge kunagi kasutage värvipüstolit tulekollete, nagu lahtine tuli, põlev sigarett või plahvatuskaitseta elektriseadmed, piirkonnas!
-
Page 89: Kasutuselevõtmine
• Suruõhuühendus keere 1/4 väline või sobiv SATA-ühendusnippel. • Tagage vastavalt peatükis 2 toodud suruõhu minimaalne läbivooluko- gus (õhutarve) ja surve (püstoli soovitatav sisendrõhk). • Puhas suruõhk, nt SATA filter 100 kaudu, art-nr 148247 väljaspool värvikambrit või SATA filter 484 kaudu, art-nr 92320 värvikamb- ris kasutamiseks. - Page 90 • Kui ei saavutata püstoli nõutavat sisendrõhku, tuleb suruõhusüstee- mis survet tõsta; liiga suur surve põhjustab liiga tugevaid äratõmbe- jõude. [3-1] SATA adam 2 (tarvik / täpne meetod). [3-2] Eraldi manomeeter reguleerseadmega (tarvik). [3-3] Eraldi manomeeter reguleerseadmega (tarvik). [3-4] Surve mõõtmine suruõhusüsteemis (ebatäpseim meetod): Rusikareegel: Seadistada suruõhuvooliku (sisemõõt 9 mm) pik-...
-
Page 91: Värvipüstoli Puhastamine
• Ärge kasutage happeid, leeliseid, aluseid, sobimatuid regene- raate või teisi agressiivseid puhastusvahendeid!* • Ärge pange värvipüstolit puhastusvedeliku sisse!* • Puhastage avasid ainult SATA-puhastusharjade või SATA-düüsipuhas- tusnõelte abil. Teiste tööriistade kasutamine võib põhjustada kahjustusi ja mõjutada pihustusjuga. Soovitatav tarvik: Puhastuskomplekt art-nr... -
Page 92: Tehnohooldus
Kasutusjuhend SATAjet 100 B F RP/HVLP, B P Hoiatus! Ettevaatust! • Kasutage eranditult SATA poolt soovitatud pesumasinaid! Järgida kasu- tusjuhendit! • Survestage õhukanal kogu pesutsükli jooksul puhta suruõhuga! • Düüsi otsik peab olema suunatud allapoole! • Jätke värvipüstol pesumasinasse ainult pesutsükli ajaks!* •... - Page 93 • Ühendage värvipüstol suruõhusüsteemist lahti! Vahetamine on vajalik, kui päästikut vajutamata lekib õhk õhudüüsi või õhukruviku juures. Peale demonteerimist määrige õhukruvik ja vedru SATA värvipüstoli määrdega (art-nr 48173), paigaldage õhukolb ja fik- seerige kinnituskruvi [10-1]. Peale paigaldamist reguleerida värvi läbivoo- lukogus vastavalt peatükile 7.2.
- Page 94 1. Peale demonteerimist kontrollige õhukolvi varrast [10-4], vajadusel puhastage või kahjustuste (nt kriimustused või paindunud) esinemisel asendage, määrige SATA-kvaliteetmäärdega (art-nr 48173) ja mon- teerige, jälgige paigaldussuunda! 2. Määrige samuti õhukruvik ja vedru, paigaldage koos õhukolviga ja fikseerige kinnituskruvi.
-
Page 95: Rikete Kõrvaldamine
Kasutusjuhend SATAjet 100 B F RP/HVLP, B P 10. Rikete kõrvaldamine Rike Põhjus Abinõu Ebaühtlane pihustusju- Värvidüüs ei ole piisa- Pingutage värvidüüsi ga (hüplev/pritsiv) või va tugevusega kinni [2-1] universaalvõtme õhumullid värvipaagis keeratud abil Õhujaotur kahjustatud Asendage õhujaotur, või määrdunud kuna demonteerimisel tekivad kahjustused Õhumullid värvipaagis... -
Page 96: Jäätmekäitlus
Järgige kohalikke eeskirju! 12. Kliendiabi- ja teeninduskeskus Tarvikuid, varuosasid ja tehnilist abi saate oma SATA müügiesindaja kau- 13. Garantii / vastutus Kehtivad nii SATA üldised tüüptingimused ja vastavalt olukorrale täienda- vad lepingulised kokkulepped kui ka vastavalt kehtivad seadused. -
Page 97: Varuosad
Rullide komplekt 133934 Pihustusjoa regulaatori võlli 3 tihendit 133942 Tihendi fiksaator (õhupoolne) 133959 Vedrude komplekt 3x värvinõel/ 3x õhukolvi vedru 133967 SATA õhukruviku 3 kinnituskruvi 133983 Õhuliitmik 133991 3 õhukolvi otsa 139188 Värvikoguse regulaator kontramutriga 139964 Õhukruvik (ainult mudeli SATAjet 100 BF RP/HVLP korral) -
Page 98: Eü Vastavusdeklaratsioon
Sisaldub tihendikomplektis (art-nr 183780) 15. EÜ vastavusdeklaratsioon Valmistaja: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Me kinnitame käesolevaga, et järgnevalt nimetatud toode vastab oma kontseptsioonilt, ehituselt ja ehitusviisilt meie poolt ringlusesse lastud mu- delina EL-direktiivides 2014/34/EL sätestatud peamistele ohutusnõuetele, kaasa arvatud deklaratsiooni koostamise ajal kehtivatele muudatustele ja seda võib kasutada vastavalt EL-direktiividele 2014/34/EL, lisadele X, B... - Page 99 Kohaldatud riiklikud normid: • DIN 31000:2011 „Tehniliste toodete ohutu kujundamise üldpõhimõtted” Vastavalt direktiivi 2014/34/EL lisale VIII nõutud dokumendid dokumen- dinumbriga 70023722 on nimetatud asutuse nr 0123 poolt hoiustatud 10 aastaks. 70806 Kornwestheim, 08.06.2016 Albrecht Kruse Tegevdirektor SATA GmbH & Co. KG...
-
Page 101: Symbols
Operating Instructions SATAjet 100 B F RP/HVLP, B P Content [Original Version: German] Symbols ........ 101 Cleaning of the Spray Gun ... 107 Technical Data ...... 101 Maintenance ......108 Scope of Delivery ....102 10. Troubleshooting ....111 Design of the Spray Gun ..103 11. -
Page 102: Scope Of Delivery
Operating Instructions SATAjet 100 B F RP/HVLP, B P Max. spray gun inlet pressure 10.0 bar Air consumption at 2.0 bar spray gun inlet pressure 290 Nl/min HVLP 350 Nl/min polyester 245 Nl/min Max. temperature of the spray medium 50 °C Weight SATAjet 100 B F RP/HVLP 601 g 478 g... -
Page 103: Design Of The Spray Gun
Operating Instructions SATAjet 100 B F RP/HVLP, B P Design of the Spray Gun [1] [1-1] Paint spray gun handle [1-9] Anti-drip device [1-2] Trigger [1-10] Round/flat spray control [1-3] Nozzle set consisting of air [1-11] Material flow control screw cap, fluid tip (not visible), [1-12] Material flow control counter paint needle (not visible) - Page 104 • Never manipulate or technically modify the paint spray gun! • Use original SATA spare parts and accessories only! • Exclusively use spray gun washing machines recommended by SATA! Please observe the operating instructions! • Never spray materials containing acid, lye or benzine! •...
-
Page 105: Use
10 bar (145 psi), e.g. Art. No. 53090! Note! The following requirements must be fulfilled: • Use a compressed air connection G 1/4 a or a fitting SATA connection nipple. • Ensure minimum compressed air volume (air consumption) and pres-... - Page 106 Operating Instructions SATAjet 100 B F RP/HVLP, B P Note! • Clean compressed air, i.e. with SATA filter 100, Art. No. 148247, outside the spray booth or SATA filter 484, Art. No. 92320 in- side the spray booth • Use an air hose with minimum 9 mm inner diameter (see warnings), e.g.
-
Page 107: Cleaning Of The Spray Gun
Operating Instructions SATAjet 100 B F RP/HVLP, B P must be set 0.6 bar higher than the recommended spray gun inlet pressure per every 10 m of air hose (inner width 9 mm). 7.2. Adjust material flow [4-1], [4-2], [4-3] und [4-4] - mate- rial flow control fully opened Note! With the material flow control fully opened, the wear of the fluid tip and... -
Page 108: Maintenance
Operating Instructions SATAjet 100 B F RP/HVLP, B P Warning! Attention! • Drillings are to be cleaned with SATA cleaning brushes or SATA nozzle cleaning needles only. The use of other tools may cause damage or may affect the spray pattern. Recommended accessory: cleaning kit Art. - Page 109 [7-1], [7-2], [7-3], [7-4], [7-5] and [7-6] Every SATA nozzle set consists of "paint needle" [7-1], "air cap" [7-2] and "fluid tip" [7-3] and has been hand-adjusted to provide a perfect spray pattern. Therefore, always exchange the complete nozzle set. After installation, please adjust material flow according to chapter 7.2.
- Page 110 1. After disassembly, please check air piston rod [10-4] and clean it, if required. If damaged (e.g. if scratched or bent), replace it and grease with SATA high performance spray gun grease (Art. No. 48173) and insert. Please observe correct order of installation! 2.
-
Page 111: Troubleshooting
Operating Instructions SATAjet 100 B F RP/HVLP, B P 10. Troubleshooting Malfunction Cause Corrective Action Fluttering/spitting Fluid tip has not been Tighten fluid tip [2-1] spray fan or air bub- properly tightened with universal spanner bles appearing in the Air distribution ring is Replace air distribu- gravity flow cup damaged or clogged. -
Page 112: Disposal
Operating Instructions SATAjet 100 B F RP/HVLP, B P Malfunction Cause Corrective Action Round/flat spray con- Control has been Remove control with trol cannot be regu- turned in counterclock- universal spanner; lated wise direction into the rectify or replace com- limitation;... -
Page 113: After Sale Service
Operating Instructions SATAjet 100 B F RP/HVLP, B P 12. After Sale Service Please refer to your local SATA dealer for accessories, spare parts and technical support. 13. Warranty / Liability The SATA General Conditions of Sale and Delivery and further contractual agreements, if applicable, as well as the valid legislation at the time apply. -
Page 114: Ec Declaration Of Conformity
Seal retainer (air side) 133959 Spring set consisting of 3x paint needle springs and 3x air piston springs each 133967 Pack of 3 locking screws for SATA air micrometer (air flow control knob) 133983 Air connection 133991 Pack of 3 air piston heads... - Page 115 • DIN 31000:2011 "General guidelines for the safety-compliant design of technical products" The documents required according to guideline 2014/34/EC appendix VIII are filed for 10 years in the named location number 0123 with the docu- ment number 70023722. 70806 Kornwestheim, 08/06/2016 Albrecht Kruse President SATA GmbH & Co. KG...
-
Page 117: Símbolos
Instrucciones de servicio SATAjet 100 B F RP/HVLP, B P Índice [versión original: alemán] Símbolos ......117 Limpieza de la pistola de Datos técnicos ...... 117 pintura ........124 Volumen de suministro ..118 Mantenimiento ...... 125 Componentes de la pistola de 10. -
Page 118: Volumen De Suministro
Instrucciones de servicio SATAjet 100 B F RP/HVLP, B P Presión de entrada recomendada de la pistola Compliant legislación < 2,5 bar (Presión interior de boqui- Lombardia/Italia lla < 1,0 bar) Poliéster 1,5 bar - 2,0 bar Presión de entrada máxima de la pistola 10,0 bar Consumo de aire a 2,0 bar de presión de entrada de la pistola 290 Nl/min... -
Page 119: Componentes De La Pistola De Pintura
Instrucciones de servicio SATAjet 100 B F RP/HVLP, B P Componentes de la pistola de pintura [1] [1-1] Empuñadura de la pistola de [1-9] Cierre de goteo [1-10] Regulación del abanico pintura [1-2] Palanca del gatillo redondo / lineal [1-3] Juego de boquillas con [1-11] Tornillo de la regulación de boquilla de aire, boquilla de cantidad de material... - Page 120 • ¡Nunca reconstruir o cambiar técnicamente la pistola de pintura! • ¡Utilizar solamente recambios y accesorios originales de SATA! • ¡Utilizar sólamente lavadoras recomendadas por SATA! ¡Tener en cuen- ta el manual! • ¡Nunca trabajar con medios fluidos que contienen ácido, lejía o gaso- lina! •...
- Page 121 Instrucciones de servicio SATAjet 100 B F RP/HVLP, B P 6.3. Equipo de protección personal ¡Aviso! • ¡Durante el uso de la pistola de pintura así como durante la limpieza y el mantenimiento se debe usar siempre protección respiratoria y de los ojos aprobada así como guantes de protección, ropa y zapatos de trabajo adecuados! •...
-
Page 122: Puesta En Funcionamiento
10 bar, p. ej. ref. 53090! ¡Aviso! Ocuparse de las condiciones siguientes: • Conexión de aire comprimido G 1/4 e o niple de conexión SATA adecuado. • Asegurar el flujo de aire comprimido mínimo (consumo de aire) y la presión (presión de entrada de la pistola recomendada) conforme el... - Page 123 [3-1] SATA adam 2 (accesorios / método exacto) [3-2] Manómetro separado con equipo de regulación (accesorios). [3-3] Manómetro separado sin equipo de regulación (accesorios).
-
Page 124: Limpieza De La Pistola De Pintura
• ¡No meter la pistola de pintura en líquido de limpieza!* • Limpiar los talardos sólamente con los cepillos de limpieza SATA o con las agujas de limpieza de boquillas SATA. La utilización de otras herra- mientas puede llevar a daños y alteraciones del abanico. -
Page 125: Mantenimiento
[7-1], [7-2], [7-3], [7-4], [7- 5] y [7-6] Cada juego de boquillas SATA consiste de una "aguja de pintura" [7-1], una "boquilla de aire" [7-2] y una "boquilla de pintura" [7-3] y está ajus- tada a mano para un abanico perfecto. Por eso siempre hay que cambiar el juego de boquillas completo. - Page 126 ¡Aviso! Después del desmontaje verificar las superfices de la junta [8-2] y en su caso limpiarlas. En caso de daños dirígase a su vendedor SATA. Posicionar el nuevo anillo de distribución de aire conforme la marcación 12h [8-3], y encajarlo proporcionadamente (perno en el taladro). Des- pués del montaje ajustar el flujo de material conforme el capítulo 7.2.
- Page 127 1. ¡Después del desmontaje verificar el vástago de pistón de aire [10-4]; en su caso limpiar o en caso de daños (p. ej. rasguños o torcido) re- emplazarlo, engrasarlo con grasa de alta calidad SATA (ref. 48173) y montar! ¡Tener en cuenta la dirección de inserción! Engrasar el micrómetro de aire y el resorte, insertarlos con el pistón...
-
Page 128: Eliminación De Averías
Instrucciones de servicio SATAjet 100 B F RP/HVLP, B P 10. Eliminación de averías Avería Causa Solución Abanico irregular Boquilla de pintura no Apretar boquilla de (aleteo / escupir) o está suficientemente pintura [2-1] con la burbujas de aire en el apretada llave universal depósito... - Page 129 Instrucciones de servicio SATAjet 100 B F RP/HVLP, B P Avería Causa Solución Sin función de la re- Anillo de distribución Cambiar el anillo de gulación del abanico de aire no bien posi- distribución de aire redondo / lineal - regu- cionado (perno no está...
-
Page 130: Eliminación
Accesorios, recambios y apoyo técnico los encuentra en su distribuidor SATA. 13. Garantía / responsabilidad Aquí se aplican las condiciones generales de venta de SATA y en su caso acuerdos contractuales así como respectivamente la ley en vigor. SATA no se responsabiliza en especial en caso de: •... - Page 131 Soporte de juntas (del lado del aire) 133959 Juego con 3 agujas de pintura / 3 resortes de émbolo de aire 133967 Envase con 3 tornillos de fijación para micrómetro de aire SATA 133983 Conexión de aire 133991 Caja con 3 cabezas de émbolo de aire 139188 Regulación de la cantidad de material con contratuerca...
-
Page 132: Declaración De Conformidad Ce
Contenido en el juego de juntas (ref. 183780) 15. Declaración de conformidad CE Fabricante: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Mediante el presente documento declaramos que el producto menciona- do a continuación, debido a su concepción, construcción y tipo de ejecu- ción en la variante comercializada por nosotros, se corresponde con las... - Page 133 Instrucciones de servicio SATAjet 100 B F RP/HVLP, B P La documentación exigida según la directiva 2014/34/UE anexo VIII se encuentra depositada en el centro mencionado número 0123 con el nú- mero de documento 70023722 durante 10 años. 70806 Kornwestheim, 08.06.2016 Albrecht Kruse Gerente SATA GmbH & Co. KG...
-
Page 135: Symbolit
Käyttöohje SATAjet 100 B F RP/HVLP, B P Sisällysluettelo [käännös alkuperäisestä: saksa] Symbolit ........ 135 Maaliruiskun puhdistus ..141 Tekniset tiedot ...... 135 Huolto ........142 Toimituksen sisältö ....136 10. Häiriöiden poisto ....144 Maaliruiskun rakenne ... 137 11. Hävittäminen ......146 Määräystenmukainen käyttö... -
Page 136: Toimituksen Sisältö
Käyttöohje SATAjet 100 B F RP/HVLP, B P Ruiskun suositeltu tulopaine Polyester 1,5 bar - 2,0 bar Ruiskun maks. tulopaine 10,0 bar Ilmankulutus ruiskun tulopaineen ollessa 2,0 bar 290 Nl/min HVLP 350 Nl/min Polyester 245 Nl/min Ruiskutettavan aineen maks. lämpötila 50 °C Paino SATAjet 100 B F RP/HVLP 601 g... -
Page 137: Maaliruiskun Rakenne
Käyttöohje SATAjet 100 B F RP/HVLP, B P Maaliruiskun rakenne [1] [1-1] Maaliruiskun kahva [1-9] Tippulukko [1-2] Liipaisin [1-10] Pyörö-/viuhkasädesäätö [1-3] Suutinkokoonpano sisältäen [1-11] Ainemäärän säätöruuvi ilmasuuttimen, maalisuutti- [1-12] Ainemäärän säädön vasta- men (ei näkyvissä), värineu- mutteri lan (ei näkyvissä) [1-13] Ilmamikrometri [1-4] Maaliruiskun QCC-liitäntä... - Page 138 • Jos maaliruisku on vaurioitunut, poista se heti käytöstä, irrota paineil- maverkosta! • Maaliruiskuun ei koskaan saa omavaltaisesti tehdä muutoksia tai lisäyk- siä! • Käytä ainoastaan SATA:n alkuperäisiä varaosia ja lisätarvikkeita! • Käytä ainoastaan SATA:n suosittelemia pesukoneita! Noudata käyttö- ohjetta! • Älä koskaan käsittele happo-, emäs- tai bensiinipitoisia aineita ruis- kussa! •...
-
Page 139: Käyttöönotto
• Käytä ainoastaan liuotinaineita kestäviä, antistaattisia, ehjiä, teknisesti moitteettomia paineilmaletkuja, joiden jatkuvan paineen kestävyys on vähintään 10 bar, esim. tuotenro 53090! Ohje! Huolehdi seuraavien ehtojen täyttymisestä: • Paineilmaliitin G 1/4 a tai sopiva SATA-liitosnippa. • Paineilman vähimmäistilavuusvirta (ilmankulutus) ja paine (suositeltu ruiskun tulopaine) luvun 2 mukaan varmistettu. - Page 140 Käyttöohje SATAjet 100 B F RP/HVLP, B P Ohje! • Puhdas paineilma, esim. käyttämällä SATA filter 100 -suodatinta, tuotenro 148247 maalauskopin ulkopuolella tai SATA filter 484 -suodatinta, tuotenro 92320 maalauskopin sisäpuolella. • Paineilmaletkun sisähalkaisija vähintään 9 mm (katso varoitusta), esim. tuotenro 53090.
-
Page 141: Maaliruiskun Puhdistus
• Älä käytä minkäänlaisia happoja, emäksiä, lipeää, maalinpoistoai- netta, sopimattomia uusioaineita tai muita syövyttäviä puhdistus- aineita!* • Älä upota maaliruiskua puhdistusnesteeseen!* • Puhdista aukot ainoastaan SATA-puhdistusharjoilla tai SATA-suuttimen- puhdistusneuloilla. Muiden työkalujen käyttö voi johtaa ruiskutussäteen vioittumiseen tai heikentymiseen. Suositeltu lisätarvike: puhdistussarja, tuotenro 64030. -
Page 142: Huolto
Käyttöohje SATAjet 100 B F RP/HVLP, B P Varoitus! Huomio! • Käytä ainoastaan SATA:n suosittelemia pesukoneita! Noudata käyttö- ohjetta! • Paineista ilmakanava koko pesutapahtuman ajaksi puhtaalla paineilmal- • Suutinpään on osoitettava alaspäin! • Jätä maaliruisku pesukoneeseen vain pesun ajaksi!* • Älä koskaan käytä ultraäänipuhdistusjärjestelmiä - suuttimien ja pintojen vahingoittuminen! •... - Page 143 Vaihto on tarpeen, jos ilmasuuttimesta tai ilmamikrometristä vuotaa ilmaa, vaikka liipaisin ei ole vedettynä. Irrotuksen jälkeen rasvaa ilmamikrometri ja jousi SATA-pistoolirasvalla (tuotenro 48173), aseta paikoilleen ilma- männän kanssa ja kierrä lukitusruuvi [10-1] kiinni. Asennuksen jälkeen säädä aineen läpivirtaus luvun 7.2 ohjeen mukaisesti.
-
Page 144: Häiriöiden Poisto
1. Irrotuksen jälkeen tarkasta ilmamännän varsi [10-4]; tarvittaessa puh- dista tai jos vaurioita on (esim. naarmuja tai vääntymiä), vaihda, ras- vaa SATA-suurtehorasvalla (tuotenro 48173) ja asenna paikoilleen, ota huomioon asennussuunta! 2. Rasvaa myös ilmamikrometri ja jousi, aseta ilmamännän kanssa pai- koilleen ja kierrä... - Page 145 Käyttöohje SATAjet 100 B F RP/HVLP, B P Häiriö Toiminta Ilmakuplia maalisäili- Ilmasuutin löyhällä Kierrä ilmasuutin [2-2] össä käsitiukkuuteen Ilmasuuttimen ja maa- Puhdista ilmatila, ota lisuuttimen välinen tila huomioon luku 8 ("ilmapiiri") likainen Suutinosat likaiset tai Puhdista suutinosat, vahingoittuneet luku 8, tai vaihda, luku Maalisäiliössä...
-
Page 146: Hävittäminen
Lisätarvikkeet, varaosat ja tekninen tuki ovat saatavissa SATA-jälleen- myyjältäsi. 13. Takuu / vastuu Maaliruiskun kohdalla ovat voimassa SATA:n yleiset myyntiehdot ja tilan- teen mukaan muut tehdyt sopimukset sekä voimassa olevat lait. SATA ei ota vastuuta seuraavissa tapauksissa: • Käyttöohjetta ei ole noudatettu •... -
Page 147: Varaosat
Rullasarja 133926 3 tiivisteen pakkaus, pyörö-/viuhkasäteen säätökaraan 133934 Tiivistepidike (ilmapuoli) 133942 Jousisarja, jossa 3x värineula/ 3x ilmamännänvarsi 133959 3 lukitusruuvin pakkaus, SATA-ilmamikrometriin 133967 Rullasarja 133983 3 ilmamännänpään pakkaus 133991 Ainemäärän säädin ja vastamutteri 139188 Ilmamikrometri (vain mallissa SATAjet 100 BF RP/HVLP) 139964 Pyälletty nuppi ja ruuvi (kumpiakin 1 kpl) -
Page 148: Ey-Vaatimustenmukaisuusvakuutus
Sisältyy ilmamännän huoltoyksikköön (tuotenro 92759) Sisältyy tiivistesarjaan (tuotenro 183780) 15. EY-vaatimustenmukaisuusvakuutus Valmistaja: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Täten vakuutamme, että jäljempänä mainittu tuote markkinoimanamme versiona vastaa suunnittelunsa, rakenteensa ja rakennustapansa pohjalta direktiivin EU-direktiivi 2014/34/EU, olennaisia turvallisuusvaatimuksia, mukaan lukien ilmoituksen ajankohtana sovellettavat muutokset, ja että... - Page 149 Sovelletut kansalliset standardit: • DIN 31000:2011 ”Yleiset suuntaviivat turvallisten teknisten tuotteiden luomiselle” Direktiivin 2014/34/EU liitteessä VIII vaaditut liitteet on tallennettu ilmoitet- tuun laitosnumeroon 0123 asiakirjanumerolla 70023722 10 vuoden ajaksi. 70806 Kornwestheim, 8.6.2016 Albrecht Kruse Toimitusjohtaja SATA GmbH & Co. KG...
-
Page 151: Symboles
Mode d'emploi SATAjet 100 B F RP/HVLP, B P Table des matières [version originale: alle- mand] Symboles ......151 Nettoyage du pistolet de Données techniques ..... 151 peinture ........ 158 Contenu ........ 152 Entretien ....... 159 Construction du pistolet de 10. -
Page 152: Contenu
Mode d'emploi SATAjet 100 B F RP/HVLP, B P Pression d'entrée au pistolet recommandée Législation "Compliant" de < 2,5 bar (Pression au sein du cha- la Lombardie / Italie peau d'air < 1,0 bar) Polyester 1,5 bar - 2,0 bar Pression d'entrée au pistolet maximum 10,0 bar Consommation d'air à... -
Page 153: Construction Du Pistolet De Peinture
Mode d'emploi SATAjet 100 B F RP/HVLP, B P Construction du pistolet de peinture [1] [1-1] Crosse du pistolet [1-9] Système antigoutte [1-2] Gâchette [1-10] Réglage du jet rond / plat [1-3] Kit projecteur avec chapeau [1-11] Vis de réglage du flux de d'air, buse de peinture (non produit visible), aiguille de peinture... - Page 154 ! • Ne jamais transformer ou modifier techniquement le pistolet de peinture arbitrairement ! • Utiliser exclusivement des pièces de rechange et accessoires SATA d'origine ! • Utiliser exclusivement des laveurs recommandés par SATA ! Respecter le mode d'emploi ! •...
- Page 155 Mode d'emploi SATAjet 100 B F RP/HVLP, B P 6.3. Equipements de protection personnelle Avertissement ! • Lors de l'utilisation, du nettoyage et de l'entretien du pistolet porter toujours les équipements de protection respiratoire et oculaire appropriés, ainsi que des gants protecteurs, et des vêtements et chaussures appropriés ! •...
-
Page 156: Mise En Service
53090 ! Renseignement ! Veiller aux conditions suivantes : • Raccord d'air comprimé G 1/4 ext. ou nipple de raccord SATA appro- prié. • Assurer le flux d'air comprimé minimum (consommation d'air) et la pression (pression recommandée à l'entrée du pistolet) selon chapitre •... - Page 157 ; une pression trop haute durcit la gâchette. [3-1] SATA adam 2 (accessoire / méthode exacte). [3-2] Manomètre séparé avec unité de réglage (accessoire). [3-3] Manomètre séparé sans unité de réglage (accessoire).
-
Page 158: Nettoyage Du Pistolet De Peinture
à la qualité du jet. Accessoire recommandé : Kit de nettoyage réf. 64030. • Utiliser exclusivement des laveurs recommandés par SATA ! Respecter le mode d'emploi ! • Tenir le canal d'air plein d'air comprimé propre pendant tout le proces- sus de lavage ! •... -
Page 159: Entretien
[7-1], [7-2], [7-3], [7-4], [7-5] et [7-6] Chaque kit projecteur SATA se compose d'une "aiguille de peinture" [7- 1], d'un "chapeau d'air" [7-2] et d'une "buse de peinture" [7-3] et a été ajusté manuellement pour créer une image de projection parfaite. C'est pourquoi il faut toujours remplacer le kit projecteur entier. - Page 160 Après le démontage graisser le micromètre d'air et le ressort avec de la graisse pour pistolets SATA (réf. 48173), monter avec le piston d'air et serrer la vis de fixation [10-1]. Après le remontage ajuster le flux de produit selon chapitre 7.2.
- Page 161 1. Après le démontage vérifier la tige du piston d'air [10-4], la nettoyer si nécessaire ou la remplacer en cas de dégradations (égratignures ou déformations), la graisser avec de la graisse SATA à haute perfor- mance (réf. 48173) et la remonter. Respecter le sens de montage ! 2.
-
Page 162: Dépannage
Mode d'emploi SATAjet 100 B F RP/HVLP, B P 10. Dépannage Défaut Cause Remède Jet irrégulier (vibration La buse de peinture Serrer la buse de pein- / émission irrégulière) n'est pas serrée suffi- ture [2-1] à l'aide de la ou gargouillement d'air samment clé... - Page 163 Mode d'emploi SATAjet 100 B F RP/HVLP, B P Défaut Cause Remède Le réglage du jet rond / L'anneau de distribu- Remplacer l'anneau plat ne fonctionne pas tion d'air ne se trouve de distribution d'air et - réglage tournant pas dans sa position assurer sa bonne posi- correcte (goupille non tion lors du remontage,...
-
Page 164: Elimination
Vous trouverez des accessoires, des pièces de rechange et du soutien technique auprès de votre distributeur SATA. 13. Garantie / Responsabilité Sont valables les Conditions Générales de Vente et de Livraison de SATA et, le cas échéant, d'autres accords contractuels, ainsi que les lois corres- pondantes en vigueur. - Page 165 Support de joint (côté air) 133959 Kit de ressorts comprenant 3 ressorts pour aiguille de peinture et 3 ressorts pour piston d'air 133967 Paquet de 3 vis de fixation pour micromètre d'air SATA 133983 Raccord d'air 133991 Paquet de 3 têtes de piston d'air 139188 Réglage du flux de produit avec contre-écrou...
-
Page 166: Déclaration De Conformité Ce
Compris dans le kit de joints (réf. 183780) 15. Déclaration de conformité CE Fabricant: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Nous déclarons par la présente que le produit mentionné ci-dessous, de par sa conception , sa construction et son modèle dans la version com- mercialisé... - Page 167 Les documents requis en vertu de la directive 2014/34/UE, annexe VIII ont été déposés auprès de l'organisme notifié pour une périod de 10 ans sous la référence 0123 avec le numéro de documentation 70023722. 70806 Kornwestheim, le 08 juin 2016 Albrecht Kruse Gérant SATA GmbH & Co. KG...
-
Page 169: Σύμβολα
Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P Περιεχόμενα [πρωτότυπο κείμενο: Γερμανικά] 1. Σύμβολα ....... 169 8. Καθαρισμός του πιστολιού 2. Τεχνικά χαρακτηριστικά ..169 λακαρίσματος ....... 176 3. Περιεχόμενο συσκευασίας ..170 9. Συντήρηση ......177 4. Δομή του πιστολιού λακαρίσμα- 10. Αντιμετώπιση βλαβών ..180 τος... -
Page 170: Περιεχόμενο Συσκευασίας
Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P Συνιστώμενη πίεση εισόδου πιστολιού συμμόρφωση με νομοθε- < 2.5 bar (πίεση στο εσωτερικό του σία Λομβαρδίας / Ιταλίας ακροφυσίου < 1.0 bar) πολυεστέρας 1.5 bar - 2.0 bar Μέγ. πίεση εισόδου πιστολιού 10.0 bar Κατανάλωση αέρα στα 2.0 bar Πίεση εισόδου πιστολιού 290 Nl/min HVLP 350 Nl/min πολυεστέρας 245 Nl/min Μέγ. θερμοκρασία μέσου ψεκασμού 50 °C Βάρος SATAjet 100 B F RP/HVLP 601 g 478 g 610 g SATAjet 100 B P 612 g 489 g... -
Page 171: Δομή Του Πιστολιού Λακαρίσματος
Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P Δομή του πιστολιού λακαρίσματος [1] [1-1] Λαβή πιστολιού λακαρίσμα- [1-9] Ασφάλεια υπερχείλισης [1-10] Ρύθμιση στρογγυλής/πλα- τος [1-2] Σκανδάλη πιστολιού τιάς δέσμης ψεκασμού [1-3] Συγκρότημα ακροφυσίων με [1-11] Βίδα ρύθμισης ποσότητας ακροφύσιο αέρα, ακροφύσιο υλικού χρώματος (δεν απεικονίζε- [1-12] Αντιπερικόχλιο ρύθμισης ται), βελόνα (δεν απεικονί- ποσότητας υλικού [1-13] Μικρόμετρο αέρα ζεται) [1-4] Σύνδεση πιστολιών λακαρί- [1-14] Βίδα ασφάλισης μικρομέτρου... - Page 172 • Μην στρέφετε ποτέ το πιστόλι λακαρίσματος σε ζώα ή ανθρώπους! • Χρήση, καθαρισμός και συντήρηση μόνο από ειδικευμένο προσωπικό! • Απαγορεύεται η χρήση του πιστολιού λακαρίσματος από άτομα, των οποίων η ικανότητα αντίδρασης έχει μειωθεί λόγω λήψης ναρκωτικών, αλκοόλ, φαρμάκων ή λόγω άλλης αιτίας! • Μην θέτετε το πιστόλι λακαρίσματος ποτέ σε λειτουργία εάν παρουσι- άζει βλάβη ή λείπουν εξαρτήματα! Πρέπει ιδιαίτερα να χρησιμοποιεί- ται μόνο όταν είναι σωστά τοποθετημένη η βίδα ασφάλισης [1-14]! • Πριν από κάθε χρήση, ελέγχετε και εάν απαιτείται, επιδιορθώνετε το πιστόλι λακαρίσματος! • Σε περίπτωση βλάβης θέστε το πιστόλι λακαρίσματος αμέσως εκτός λειτουργίας και αποσυνδέστε το από το δίκτυο πεπιεσμένου αέρα! • Μην προβαίνετε σε καμία περίπτωση σε αυθαίρετες μετατροπές ή τεχνι- κές επεμβάσεις στο πιστόλι λακαρίσματος! • Χρησιμοποιείτε αποκλειστικά αυθεντικά ανταλλακτικά και εξοπλισμό από την SATA! • Χρησιμοποιείτε αποκλειστικά πλυντήρια πιστολιών λακαρίσματος που συνιστά η SATA! Τηρείτε τις οδηγίες λειτουργίας! • Μην χρησιμοποιείτε με το πιστόλι ποτέ μέσα ψεκασμού που περιέ- χουν οξέα, αλκαλικά διαλύματα ή βενζίνη! • Μην χρησιμοποιείτε το πιστόλι λακαρίσματος ποτέ σε περιοχές κοντά σε πηγές ανάφλεξης, όπως ανοιχτή φωτιά, τσιγάρα ή ηλεκτρικές εγκα- ταστάσεις χωρίς προστασία από εκρήξεις! • Μεταφέρετε στον χώρο εργασίας μόνο τις απαιτούμενες για το προ- κείμενο βήμα εργασίας ποσότητες διαλύτη, χρώματος ή βερνικιού ή άλλων επικίνδυνων μέσων ψεκασμού! Επιστρέφετε τα υλικά αυτά στα προβλεπόμενα σημεία αποθήκευσης μετά την ολοκλήρωση της εργασίας!
- Page 173 Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P 6.3. Προσωπικός εξοπλισμός προστασίας Προειδοποίηση! • Κατά τη χρήση του πιστολιού λακαρίσματος και κατά τον καθαρισμό και τη συντήρησή του, πρέπει να χρησιμοποιείτε πάντοτε τις εγκε- κριμένες αναπνευστικές μάσκες και προστατευτικά γυαλιά καθώς και γάντια προστασίας και nbsp; προστατευτική ένδυση και παπούτσια! • Κατά τη χρήση του πιστολιού μπορεί να γίνει υπέρβαση της στάθμης ηχητικής πίεσης των 85 dB(A). Φοράτε πάντοτε κατάλληλες nbsp;ω- τασπίδες! Κατά τη χρήση του πιστολιού λακαρίσματος δεν μεταδίδονται δονήσεις σε μέρη του σώματος του χειριστή. Οι δυνάμεις ανάκρουσης είναι μηδαμινές. 6.4. Χρήση σε περιοχές με κίνδυνο εκρήξεων Σήμανση Ex Ομάδα συσκευών Κατηγορία συ- Κατηγορία αερίου Κατηγορία θερμο- σκευών κρασιών 6.4.1 Γενικά Το πιστόλι λακαρίσματος είναι εγκεκριμένο για χρήση / φύλαξη σε περιο- χές με κίνδυνο έκρηξης της ζώνης Ex 1 και 2.
-
Page 174: Θέση Σε Λειτουργία
Φροντίστε να επικρατούν οι ακόλουθες συνθήκες: • Σύνδεση πεπιεσμένου αέρα G 1/4 a ή κατάλληλο ακροστόμιο σύνδε- σης SATA. • Ελάχιστη παροχή πεπιεσμένου αέρα (κατανάλωση αέρα) και πίεση (συνιστώμενη πίεση εισόδου πιστολιού), σύμφωνα με το κεφάλαιο 2. • Καθαρός πεπιεσμένος αέρας, π.χ. με φίλτρο SATA filter 100, αρ. προϊόντος 148247 χρήση εκτός της καμπίνας βαφής ή φίλτρο SATA filter 484, αρ. προϊόντος 92320 χρήση εντός της καμπί- νας βαφής. • Εύκαμπτος σωλήνας πεπιεσμένου αέρα με τουλάχιστον 9 mm εσωτε- ρική διάμετρο (δείτε προειδοποίηση), π.χ. Αρ. είδους 53090. 1. Ελέγξτε τη σωστή στερέωση όλων των βιδών [2-1], [2-2], [2-3], [2-4] και [2-5]. Συσφίξτε το ακροφύσιο χρώματος [2-1] σύμφωνα με [7-4] με το χέρι (14 Nm). Ελέγξτε τη σωστή στερέωση της βίδας... - Page 175 [3-1], [3-2], [3-3] έως [3-4]), αφήστε πάλι ελεύθερη τη σκανδάλη. • Στο [3-2], [3-3] και [3-4] πρέπει το μικρόμετρο αέρα [1-13] να είναι τελείως ανοικτό/να στέκεται όρθια. • Εάν δεν επιτυγχάνεται η απαιτούμενη πίεση εισόδου του πιστολιού, πρέπει να αυξήσετε την πίεση στο δίκτυο πεπιεσμένου αέρα. Πολύ υψηλή πίεση οδηγεί σε μεγάλη απαιτούμενη δύναμη για τον χειρισμό της σκανδάλης. [3-1] SATA adam 2 (Παρελκόμενος εξοπλισμός / Ακριβής μέθοδος). [3-2] Ξεχωριστό μανόμετρο με ρυθμιστική διάταξη (Παρελκόμενος εξοπλισμός). [3-3] Ξεχωριστό μανόμετρο χωρίς ρυθμιστική διάταξη (Παρελκό- μενος εξοπλισμός). [3-4] Μέτρηση πίεσης στο δίκτυο πεπιεσμένου αέρα (Ανακριβής μέθοδος): Εμπειρικός κανόνας: Ρυθμίστε την πίεση ανά 10 m ελαστικού σωλήνα πεπιεσμένου αέρα (εσωτερική διάμετρος 9 mm)
-
Page 176: Καθαρισμός Του Πιστολιού Λακαρίσματος
• Χρησιμοποιείτε ουδέτερο καθαριστικό (Τιμή pH 6 έως 8)!* • Μην χρησιμοποιείτε οξέα, αλκαλικά διαλύματα, βάσεις, απο- χρωστικά, ακατάλληλα αναγεννημένα λάδια ή άλλα διαβρωτι- κά καθαριστικά μέσα!* • Μην βυθίζετε το πιστόλι λακαρίσματος στο καθαριστικό υγρό!* • Καθαρίζετε τις οπές μόνο με βούρτσες καθαρισμού SATA ή βελόνες καθαρισμού ακροφυσίων SATA. Η χρήση άλλων εργαλείων μπορεί να οδηγήσει σε ζημιές και αλλοίωση της δέσμης ψεκασμού. Συνιστώμενος παρελκόμενος εξοπλισμός: Σετ καθαρισμού Αρ. είδους 64030. • Χρησιμοποιείτε αποκλειστικά πλυντήρια πιστολιών λακαρίσματος που συνιστά η SATA! Τηρείτε τις οδηγίες λειτουργίας! •... -
Page 177: Συντήρηση
• Μετά τον καθαρισμό του πιστολιού λακαρίσματος και του καναλιού χρώματος, στεγνώστε το ακροφύσιο αέρα μαζί με το σπείρωμα και το δοχείο ροής με καθαρό πεπιεσμένο αέρα!* * διαφορετικά υπάρχει κίνδυνος διάβρωσης Υπόδειξη! • Μετά τον καθαρισμό ελέγξτε την εικόνα ψεκασμού του συγκροτήματος ακροφυσίων! • Περαιτέρω συμβουλές για τον καθαρισμό: www.sata.com/TV. Συντήρηση Προειδοποίηση! Προσοχή! • Πριν από όλες τις εργασίες συντήρησης, αποσυνδέστε το πιστόλι λακαρίσματος από το δίκτυο πεπιεσμένου αέρα! • Αποσυναρμολογείτε και συναρμολογείτε τα εξαρτήματα με μεγάλη προσοχή! Χρησιμοποιείτε αποκλειστικά τα περιλαμβανόμενα ειδικά... - Page 178 Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P 9.2. Βήματα αντικατάστασης δακτυλίου διανομής αέρα: [7-1], [7-2], [7-3], [8-1], [8-2] [8-3], [7-4], [7-5] και [7-6] Προσοχή! • Αφαιρείτε τον δακτύλιο διανομής αέρα χρησιμοποιώντας αποκλειστικά το εργαλείο εξαγωγής SATA. • Μην αφαιρείτε με βία τον δακτύλιο, ώστε να αποφύγετε ζημιές στις επιφάνειες στεγάνωσης. Υπόδειξη! Μετά την αποσυναρμολόγηση, ελέγξτε τις επιφάνειες στεγανοποίησης μέσα στο πιστόλι λακαρίσματος [8-2], και εάν χρειάζεται καθαρίστε τις. Σε περιπτώσεις ζημιών παρακαλούμε να απευθυνθείτε στον έμπορο SATA της περιοχής σας. Τοποθετήστε τον νέο δακτύλιο διανομής αέρα λαμβάνοντας υπόψη τη σήμανση "Ώρα 12" [8-3], (γλωττίδα στην οπή) και πιέστε τον ομοιόμορφα. Μετά την τοποθέτηση ρυθμίστε τη ροή υλι- κού, σύμφωνα με το κεφάλαιο 7.2. 9.3. Βήματα αντικατάστασης στεγάνωσης βελόνας χρώματος: [9-1], [9-2] και [9-3] Η αντικατάσταση είναι απαραίτητη, εάν στο αυτορυθμιζόμενο συγκρότημα...
- Page 179 Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P χεται αέρας από το ακροφύσιο αέρα ή από το μικρόμετρο αέρα. Μετά την αποσυναρμολόγηση γρασάρετε το μικρόμετρο αέρα και το ελατήριο με γράσο πιστολιών SATA (Αρ. είδους. 48173), τοποθετήστε τα μαζί με το έμβολο αέρα και βιδώστε τα με τη βίδα ασφάλισης [10-1]. Μετά την τοπο- θέτηση ρυθμίστε τη ροή υλικού, σύμφωνα με το κεφάλαιο 7.2. Προειδοποίηση! • Ελέγξτε τη σωστή στερέωση της βίδας ασφάλισης! Το μικρόμετρο αέρα μπορεί να εκτιναχθεί ανεξέλεγκτα από το πιστόλι λακαρίσματος! 9.5. Αντικατάσταση στεγάνωσης (πλευρά αέρα) Προειδοποίηση! • Αποσυνδέστε το πιστόλι λακαρίσματος από το δίκτυο πεπιεσμένου αέρα! Βήματα: [9-1], [9-2], [10-1], [10-2], [10-3], [10-4] και [10-5] Η αντικατάσταση του αυτορυθμιζόμενου παρεμβύσματος στεγανοποίησης [10-5] είναι απαραίτητη, εάν εξέρχεται αέρας κάτω από τη σκανδάλη.
-
Page 180: Αντιμετώπιση Βλαβών
Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P 9.6. Αντικατάσταση ρυθμιστικής βίδας της ρύθμι- σης στρογγυλής/πλατιάς δέσμης ψεκασμού Βήματα: [11-1], [11-2], [11-3] [11-4] Η αντικατάσταση είναι απαραίτητη, εάν εξέρχεται αέρας από το συγκρό- τημα ρύθμισης ή δεν λειτουργεί η ρύθμιση. Μετά την αποσυναρμολόγηση επιχρίστε το σπείρωμα συναρμολόγησης της ρυθμιστικής βίδας με στεγα- νοποιητικό μέσο π.χ. Loctite 242 [11-4]. 10. Αντιμετώπιση βλαβών Βλάβη Αιτία Αντιμετώπιση Ασταθής δέσμη ψε- Το ακροφύσιο χρώμα- Συσφίξτε το ακροφύσιο κασμού (πέταγμα/ τος δεν είναι συσφιγμέ- χρώματος [2-1] με ασταθής εκτόξευση) ή νο επαρκώς το κλειδί πολλαπλών φυσαλίδες αέρα στο χρήσεων δοχείο ροής Ο δακτύλιος διανομής Αντικαταστήστε τον δα- αέρα είναι κατεστραμ- κτύλιο διανομής αέρα, μένος ή ακάθαρτος... - Page 181 Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P Βλάβη Αιτία Αντιμετώπιση Φυσαλίδες αέρα στο Το ακροφύσιο αέρα Συσφίξτε το ακροφύσιο δοχείο ροής είναι χαλαρωμένο αέρα [2-2] με το χέρι Το διάκενο μεταξύ Καθαρίστε το κύκλωμα του ακροφυσίου αέρα αέρα, προσέξτε το και του ακροφυσίου κεφάλαιο 8 χρώματος („κύκλωμα αέρα“) περιέχει ακα- θαρσίες Το συγκρότημα ακρο- Καθαρισμός συγκρο- φυσίων είναι ακάθαρτο τήματος ακροφυσίων, ή κατεστραμμένο κεφάλαιο 8 ή αντικατά- σταση, κεφάλαιο 9.1 Πολύ λίγο μέσο ψεκα- Συμπληρώστε μέσο σμού στο δοχείο ροής ψεκασμού στο δοχείο ροής [1-6] Στεγανοποιητικό πα- Αντικατάσταση στεγα- ρέμβυσμα βελόνας...
- Page 182 Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P Βλάβη Αιτία Αντιμετώπιση Η ρυθμιστική βίδα Η ρυθμιστική βίδα έχει Ξεβιδώστε τη ρυθμι- στρογγυλής/πλατιάς περιστραφεί πολύ δυ- στική βίδα με το κλειδί δέσμης ψεκασμού δεν νατά κόντρα στη φορά πολλαπλών χρήσεων, περιστρέφεται του ρολογιού και στο τοποθετήστε την σω- τερματικό σημείο, η στά στο σπείρωμα ρυθμιστική βίδα χαλά- ώστε να περιστρέφεται ρωσε μέσα στο σπεί- ή αντικαταστήστε την ρωμα του πιστολιού εντελώς, κεφάλαιο 9.6 Το πιστόλι λακαρίσμα- Η έδραση του εμβόλου Καθαρίστε την έδρα- τος δεν μπορεί να απε- αέρα είναι ακάθαρτη ση του εμβόλου αέρα νεργοποιήσει τον αέρα ή το έμβολο αέρα έχει και/ή αντικαταστήστε φθαρεί το έμβολο αέρα, το συγκρότημα εμβόλου αέρα, κεφάλαιο 9.4 Σκουριά στο σπείρωμα Το καθαριστικό υγρό Καθαρισμός, προ- του ακροφυσίου αέρα, (υδατώδες) παραμένει...
-
Page 183: Απόρριψη
την μπαταρία και τα υπολείμματα του μέσου ψεκασμού ξεχωριστά από το πιστόλι λακαρίσματος, με τον προβλεπόμενο τρόπο. Τηρείτε τους τοπι- κούς κανονισμούς! 12. Εξυπηρέτηση πελατών Παρελκόμενο εξοπλισμό, ανταλλακτικά και τεχνική υποστήριξη θα λάβετε από τον τοπικό σας έμπορο της SATA. 13. Εγγύηση / Νομική ευθύνη Ισχύουν οι Γενικοί Όροι Συναλλαγών της SATA και ενδεχόμενες περαιτέ- ρω συμβάσεις καθώς και η ισχύουσα νομοθεσία. Η SATA δεν φέρει καμία ευθύνη ειδικά σε: • Μη τήρηση των οδηγιών λειτουργίας • Μη προβλεπόμενη χρήση του προϊόντος • Εκτέλεση των εργασιών από μη εκπαιδευμένο προσωπικό • Παράλειψη χρήσης ατομικού εξοπλισμού προστασίας • Παράλειψη χρήσης αυθεντικών ανταλλακτικών και αυθεντικού παρελκό- μενου εξοπλισμού • Αυθαίρετων μετατροπών και τεχνικών τροποποιήσεων • Φυσική φθορά / παλαίωση • Χτυπήματα που υπερβαίνουν τον σκοπό της χρήσης... -
Page 184: Ανταλλακτικά
Στεγανοποιητικό παρέμβυσμα βελόνας χρώματος 27243 Δοχείο ροής ταχείας αντικατάστασης 0,6 l QCC (πλαστικό) 49395 Βιδωτό καπάκι για πλαστικό δοχείο 0,6 l 76018 Συσκευασία με 10 x 10 τεμάχια φίλτρων λάκας 76026 Συσκευασία με 50 x 10 τεμάχια φίλτρων λάκας 89771 Ρυθμιστική βίδα για στρογγυλή/πλατιά δέσμη ψεκασμού 91959 Στέλεχος εμβόλου αέρα 130492 Σετ σκανδάλης SATAjet 100 133926 Σετ τροχαλιών σκανδάλης 133934 Συσκευασία με 3 στεγανοποιητικά παρεμβύσματα για τη ρυθ- μιστική βίδα στρογγυλής/πλατιάς δέσμης ψεκασμού 133942 Βάση στεγανοποιητικού παρεμβύσματος (πλευρά αέρα) 133959 Σετ ελατηρίων από 3x βελόνες χρώματος/ 3x ελατήρια εμβό- λου αέρα έκαστο 133967 Συσκευασία με 3 βίδες ασφάλισης για μικρόμετρο αέρα SATA 133983 Σύνδεση αέρα 133991 Συσκευασία με 3 κεφαλές εμβόλου αέρα 139188 Ρύθμιση ποσότητας υλικού με αντιπερικόχλιο 139964 Μικρόμετρο αέρα (μόνο για το μοντέλο SATAjet 100 BF RP/ HVLP) 140574 Κουμπί αυλακωτό και βίδα (ανά 1 τεμ.) 140582 Συσκευασία με 5 στοιχεία στεγάνωσης για μπεκ βαφής... -
Page 185: Δήλωση Συμμόρφωσης Της Ε.κ
78154 Πώμα Περιλαμβάνεται στο σετ επισκευής (Αρ. είδους 130542) Περιλαμβάνεται στη μονάδα συντήρησης εμβόλου αέρα (Αρ. είδους 92759) Περιλαμβάνεται στο σετ στεγανοποιητικών παρεμβυσμάτων (Αρ. είδους 183780) 15. Δήλωση συμμόρφωσης της Ε.Κ. Κατασκευαστής: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Με το παρόν δηλώνουμε ότι, το παρακάτω ονομαζόμενο προϊόν, βάσει της σχεδίασης, του τρόπου κατασκευής και της έκδοσης που διατίθεται από την εταιρεία μας στην αγορά, ικανοποιεί τις ουσιώδεις απαιτήσεις ασφάλειας της Ευρωπαϊκής Ένωσης 2014/34/Ε.Ε., συμπεριλαμβανομέ- νων και τυχόν τροποποιήσεων έως και τη χρονική στιγμή της δήλωσης και μπορεί να χρησιμοποιηθεί σύμφωνα με την οδηγία της Ευρωπαϊκής Ένω- σης 2014/34/Ε.Ε. σε εκρήξιμες περιοχές (ATEX), παράρτημα X, B. Χαρακτηρισμός προϊόντος: ..... Πιστόλι λακαρίσματος Ονομασία τύπου: ..........SATAjet 100 B Σήμανση ATEX: ............II 2 G T4 Σχετικές... - Page 186 Οδηγίες λειτουργίας SATAjet 100 B F RP/HVLP, B P περιοχές – Tμήμα 1ο: Βάσεις και απαιτήσεις“ • DIN EN ISO 12100:2011, "Ασφάλεια μηχανημάτων, γενικές απαιτήσεις" • DIN EN 1953:2013 "Συσκευές ψεκασμού για επιστρωτικά υλικά – Απαι- τήσεις ασφαλείας" Εφαρμοζόμενα εθνικά πρότυπα: • DIN 31000:2011 "Γενικές κατευθυντήριες οδηγίες για την ασφαλή δια- μόρφωση τεχνικών προϊόντων" Τα απαιτούμενα έγγραφα σύμφωνα με την οδηγία 2014/34/Ε.Ε. παράρτη- μα VIII έχουν κατατεθεί στον κοινοποιημένο οργανισμό αριθμός 0123 με τον αριθμό εγγράφου 70023722 για 10 έτη. 70806 Kornwestheim, 08.06.2016 Albrecht Kruse Γενικός διευθυντής SATA GmbH & Co. KG...
-
Page 187: Szimbólumok
Üzemeltetési utasítás SATAjet 100 B F RP/HVLP, B P Tartalomjegyzék [eredeti változat: német] Szimbólumok ......187 A szórópisztoly tisztítása ..194 Műszaki adatok ....187 Karbantartás ......195 Szállítási terjedelem ..... 188 10. Zavarok elhárítása ....197 A szórópisztoly felépítése ..189 11. -
Page 188: Szállítási Terjedelem
Üzemeltetési utasítás SATAjet 100 B F RP/HVLP, B P Javasolt bemeneti pisztolynyomás Compliant törvényalkotás < 2,5 bar (Fúvóka-belsőnyomás < Lombardia/Olaszország 1,0 bar) Poliészter 1,5 bar - 2,0 bar Max. bemeneti pisztolynyomás 10,0 bar Levegő-felhasználás a pisztoly 2,0 bar bemeneti nyomása mellett 290 Nl/min HVLP 350 Nl/min... -
Page 189: A Szórópisztoly Felépítése
Üzemeltetési utasítás SATAjet 100 B F RP/HVLP, B P A szórópisztoly felépítése [1] [1-1] Szórópisztoly nyele [1-9] Csepegésgátló [1-2] Kengyel [1-10] Kör-/ szélessugárú szabá- [1-3] Fúvókakészlet légfúvókával, lyozó festékfúvókával (nem látha- [1-11] Anyagmennyiség szabályo- tó), festéktűvel (nem látható) zó, csavar [1-4] Szórópisztoly-csatlakozó... - Page 190 • A szórópisztoly önhatalmú átalakítása vagy műszaki módosítása tilos! • Kizárólag eredeti SATA pótalkatrészek, illetve tartozékok alkalmazha- tók! • Kizárólag a SATA cég által javasolt mosógépek használhatók! Az üze- meltetési utasítást be kell tartani! • Tilos sav-, lúg- vagy benzintartalmú szórandó közegek feldolgozása! •...
- Page 191 Üzemeltetési utasítás SATAjet 100 B F RP/HVLP, B P 6.3. Személyi védőfelszerelés Figyelmeztetés! • A szórópisztoly alkalmazása, valamint a tisztítás és a karbantartás közben mindig engedélyezett légzés- és szemvédőt, valamint megfelelő védőkesztyűket és munkaruházatot és munkacipőt kell hordani! • A szórópisztoly alkalmazása során előfordulhat a 85 dB(A) hangnyo- másszint túllépése.
-
Page 192: Üzembe Helyezés
(pl. cikkszám: 53090) alkalmazása engedélye- zett! Figyelem! Gondoskodni kell a következő előfeltételekről: • G 1/4 a sűrített levegő csatlakozó vagy megfelelő SATA csatlakozó csonk. • Biztosítani kell a 2. fejezet szerinti minimális sűrített levegő térfogatá- ramot (levegő-fogyasztás) és nyomást (a pisztoly javasolt bemeneti nyomása). - Page 193 • A pisztoly szükséges bemeneti nyomásának el nem érése esetén a sűrített levegő hálózaton növelni kell a nyomást; a túl magas nyomás túl magas meghúzó erőket eredményez. [3-1] SATA adam 2 (tartozék / egzakt módszer). [3-2] Külön manométer szabályozó szerkezettel (tartozék). [3-3] Külön manométer szabályozó szerkezet nélkül (tartozék).
-
Page 194: A Szórópisztoly Tisztítása
Az egyéb szerszámok alkalmazása sérüléshez és a szórósugár romlásához vezethet. Javasolt tartozék: Tisztító készlet, cikkszám: 64030. • Kizárólag a SATA cég által javasolt mosógépek használhatók! Az üze- meltetési utasítást be kell tartani! • A légcsatornát a mosás közben végig tiszta sűrített levegővel kell ellátni! •... -
Page 195: Karbantartás
A szétszerelés után ellenőrizzük, és szükség esetén megtisztogatjuk a szórópisztolyban lévő tömítő felületeket [8-2]. Sérülések esetén kér- jük, forduljon SATA kereskedőjéhez. Az új légelosztó gyűrűt a 12 órás jelölés [8-3] alapján pozícionáljuk (csap a furatban), és egyenletesen bepréseljük. A beszerelés után az anyagáramlást a 7.2. fejezetnek meg-... - Page 196 1. A szétszerelés után ellenőrizni kell a légdugattyú rúdját [10-4]; szük- ség esetén meg kell tisztítani vagy sérülés esetén (pl. karcolások ese- tén, vagy ha elhajlott) ki kell cserélni, SATA nagyteljesítményű zsírral (cikkszám: 48173) be kell zsírozni és be kell szerelni, miközben ügyelni kell a beszerelési irányra!
-
Page 197: Zavarok Elhárítása
Üzemeltetési utasítás SATAjet 100 B F RP/HVLP, B P behelyezzük és becsavarozzuk a rögzítő csavart. A beszerelés után az anyagáramlást a 7.2. fejezetnek megfelelően kell beállítani. Figyelmeztetés! • A rögzítő csavart ellenőrizzük stabil helyzet tekintetében! A leve- gő-mikrométer kontrollálatlanul kirepülhet a festékszóró pisztolyból! 9.6. - Page 198 Üzemeltetési utasítás SATAjet 100 B F RP/HVLP, B P Zavar Elhárítás Levegőbuborékok a A légfúvóka kilazult A légfúvókát [2-2] kézi festékedényben erővel becsavarjuk A légfúvóka és a fes- A légkörforgást meg- tékfúvóka közötti tér tisztogatjuk, a 8. feje- ("légkörforgás") el- zetet szem előtt tartjuk szennyeződött A fúvókakészlet el-...
- Page 199 Üzemeltetési utasítás SATAjet 100 B F RP/HVLP, B P Zavar Elhárítás A kör-/ szélessugár A szabályozó szer- A szabályozó szerke- szabályozó szerkezet kezetet az óramutató zetet egy univerzális nem forgatható járásával ellentétes kulccsal kicsavaroz- irányba túlságosan a zuk; járhatóvá tesszük határoló...
-
Page 200: Hulladékkezelés
12. Vevőszolgálat Tartozékokat, pótalkatrészeket és műszaki támogatást SATA kereskedő- jénél kaphat. 13. Szavatosság/felelősség SATA Általános üzleti feltételei vannak érvényben, valamint adott esetben további szerződéses megállapodások, valamint a mindenkor hatályos törvények. SATA felelőssége főként a következő esetekben kizárt: • Az üzemeltetési utasítás figyelmen kívül hagyása •... -
Page 201: Ek Megfelelőség Nyilatkozat
133926 Csomag 3 tömítéssel a kör-/ szélessugár szabályozó szerke- 133934 zet orsójához Tömítéstartó (levegőoldali) 133942 Rugó-készlet egyenként 3x festéktű/ 3x légdugattyúrugó 133959 Csomag 3 rögzítő csavarral a SATA levegő-mikrométerhez 133967 Levegőcsatlakozás 133983 Csomag 3 légdugattyúfejjel 133991 Anyagmennyiség szabályozó ellenanyával 139188 Levegő-mikrométer (csak a következő... - Page 202 • DIN 31000:2011 „Általános irányelvek a műszaki berendezések bizton- ságos kialakításához” A 2014/34/EK európai parlamenti és tanácsi irányelv VIII függeléke által megkövetelt dokumentumokat a 0123 azonosítójú bejelentő szervezetnél tároljuk a 70023722 sz. dokumentumazonosító alatt 10 évre. 70806 Kornwestheim, den 2016.06.08-án Albrecht Kruse Ügyvezető SATA GmbH & Co. KG...
-
Page 203: Simboli
Istruzione d'uso SATAjet 100 B F RP/HVLP, B P Indice del contenuto [versione originale: tede- sco] Simboli ........203 Pulizia della pistola ....210 Dati tecnici ......203 Manutenzione ....... 211 Volume di consegna ..... 204 10. Rimediare a degli inconvenien- Struttura della pistola .... -
Page 204: Volume Di Consegna
Istruzione d'uso SATAjet 100 B F RP/HVLP, B P Pressione all'entrata della pistola raccomandata Legislazione "Compliant" < 2,5 bar (pressione all'interno del Lombardia/Italia cappello dell'aria < 1,0 bar) Poliestre 1,5 bar - 2,0 bar Pressione all'entrata della pistola max. 10,0 bar Consumo d'aria con 2,0 bar pressione all'entrata della pistola 290 Nl/min HVLP... -
Page 205: Struttura Della Pistola
Istruzione d'uso SATAjet 100 B F RP/HVLP, B P Struttura della pistola [1] [1-1] Impugnatura della pistola [1-9] Antigoccia [1-2] Grilletto [1-10] Regolazione del ventaglio [1-3] Proiettore composto da ovale/rotondo cappello dell'aria, ugello di [1-11] Vite della regolazione del colore (non visibile), ago di materiale colore (non visibile) [1-12] Controdado regolazione del... - Page 206 • La pistola di verniciatura non deve essere mai trasformata o modificata tecnicamente di propria iniziativa. • Utilizzare solamente ricambi e accessori originali SATA! • Utilizzare solamente lavapistole raccomandate da SATA! Rispettare l'istruzione d'uso! •...
- Page 207 Istruzione d'uso SATAjet 100 B F RP/HVLP, B P 6.3. Equipaggiamento di protezione personale Avviso! • Durante l'utilizzo nonché la pulizia e la manutenzione della pistola di verniciatura si deve sempre indossare una protezione di respira- zione autorizzata come pure adeguati occhiali e guanti protet- tivi ed anche indumenti da lavoro e calzature di sicurezza! •...
-
Page 208: Messa In Funzione
• Assicurare il minimo corrente d'aria compressa (consumo dell'aria) e pressione (pressione all'entrata della pistola raccomandata) secondo capitolo 2. • Aria compressa purificata, p.es. per mezzodi SATA filter 100, cod. 148247 all'esterno della cabina forno o SATA filter 484, cod. 92320 all'interno della cabina forno •... - Page 209 [3-1] SATA adam 2 (accessorio / metodo esatto). [3-2] Manometro separato con dispositivo di regolazione (acces- sorio).
-
Page 210: Pulizia Della Pistola
• Non mettere la pistola di verniciatura a bagno in detersivo!* • Utilizzare esclusivamente gli spazzolini di pulizia o aghi di pulizia origi- nali SATA per la pulizia dei fori. Utilizzo di altri attrezzi possa portare a danni e diminuizioni del ventaglio. Accessorio raccomandato: Kit per la pulizia cod. -
Page 211: Manutenzione
Istruzione d'uso SATAjet 100 B F RP/HVLP, B P Indicazione! • Controllare il ventaglio del proiettore dopo ogni pulizia! • Ulteriori consigli per la pulizia: www.sata.com/TV Manutenzione Avviso! Attenzione! • Togliere la pistola di verniciatura dal circuito dell'aria primo di ogni manutenzione! •... - Page 212 Controllare le superfici di tenuta della pistola [8-2] dopo lo smontaggio e pulire eventualmente. Nel caso di danni contattare il Vostro distributo- re SATA. Posizionare il nuovo anello di distribuzione dell'aria in base al contrassegno 12h [8-3] (perno nel foro) e premerlo uniformente. Rego- lare la portata del materiale dopo il montaggio secondo capitolo 7.2.
- Page 213 1. Controllare il pistone dell'aria [10-4] dopo lo smontaggio; pulire even- tualmente o sostituire nel caso di danni (p. es. graffi o piegato), lubbri- ficare con grasso per pistole SATA (cod. 48173) e montare, rispetta- re la direzione di montaggio! 2.
-
Page 214: Rimediare A Degli Inconvenienti
Istruzione d'uso SATAjet 100 B F RP/HVLP, B P 10. Rimediare a degli inconvenienti Inconvenienti tec- Causa Rimedio nici Ventaglio intermittente Ugello del colore non è Stringere l'ugello del o bolle d'aria nella avvitato con forza colore [2-1] utilizzan- tazza a gravità do la chiave universale Anello di distribuzione Cambiare l'anello di... - Page 215 Istruzione d'uso SATAjet 100 B F RP/HVLP, B P Inconvenienti tec- Causa Rimedio nici Nessun funzionamento Anello di distribuzione Cambiare l'anello di della regolazione del dell'aria non è nella distribuzione dell'aria ventaglio ovale/roton- posizione corretta (il é prestare attenzione do - regolazione anco- perno non è...
-
Page 216: Smaltimento
Potete ricevere accessori, ricambi e servizio tecnico dal Vostro distributo- re SATA. 13. Garanzia / responsabilità Vigono le condizioni generali di contratto di SATA ed eventualmente ulte- riori accordi contrattuali come pure le leggi in vigori. SATA non si ritiene responsabile in caso di: •... - Page 217 133942 Supporto guarnizione (sito aria) 133959 Kit di ogni 3 molle per ago del colore/pistone dell'aria 133967 Confezione da 3 viti di arresto per micrometro dell'aria SATA 133983 Collegamento dell'aria 133991 Confezione da 3 teste del pistone dell'aria 139188...
-
Page 218: Dichiarazione Di Conformità Ce
Istruzione d'uso SATAjet 100 B F RP/HVLP, B P 15. Dichiarazione di conformità CE Produttore: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Con la presente dichiarazione si certifica che il prodotto specificato di seguito è conforme – per concezione, progettazione e tipo costruttivo, nell'esecuzione da noi commercializzata –... - Page 219 Istruzione d'uso SATAjet 100 B F RP/HVLP, B P Albrecht Kruse Amministratore SATA GmbH & Co. KG...
-
Page 221: Simboliai
Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P Turinys [pirminis tekstas: vokiečių k.] Simboliai ....... 221 8. Dažymo pistoleto valymas ..228 Techniniai duomenys .... 221 9. Techninė priežiūra ....229 Komplektacija ....... 222 10. Sutrikimų šalinimas ....231 4. Dažymo pistoleto konstrukcija 223 11. Utilizavimas ......233 5. Naudojimas pagal paskirtį... -
Page 222: Komplektacija
Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P Rekomenduojamas pistoleto įėjimo slėgis Poliesteris 1,5 bar - 2,0 bar Maks. pistoleto įėjimo slėgis 10,0 bar Oro sąnaudos esant 2,0 bar pistoleto įėjimo slėgiui 290 Nl/min HVLP 350 Nl/min Poliesteris 245 Nl/min Maks. purškiamos terpės temperatūra 50 °C Svoris SATAjet 100 B F RP/HVLP 601 g 478 g 610 g SATAjet 100 B P 612 g 489 g 621 g Suslėgtojo oro jungtis G 1/4 Indo dažams (plastikinio) pripildymo kiekis... -
Page 223: Dažymo Pistoleto Konstrukcija
Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P Dažymo pistoleto konstrukcija [1] [1-1] Dažymo pistoleto rankena [1-9] Lašėjimo blokuotė [1-2] Nuspaudimo apkaba [1-10] Apvaliosios / plačiosios [1-3] Purkštukų komplektas su oro srovės reguliatorius purkštuku, dažų purkštuku [1-11] Medžiagos kiekio reguliato- (nematomas), dažų pulveri- riaus varžtas zatoriaus adata (nematoma) [1-12] Medžiagos kiekio reguliato- [1-4] Dažymo pistoleto jungtis su riaus antveržlė [1-13] Oro mikrometras [1-5] Indo dažams jungtis su QCC [1-14] Oro mikrometro fiksavimo [1-6] Dažų filtravimo sietelis (ne- varžtas... - Page 224 Įspėjimas! Atsargiai! • Laikykitės vietinių saugos, nelaimingų atsitikimų prevencijos, darbų saugos ir aplinkosaugos taisyklių! • Dažymo pistoleto niekada nenukreipkite į gyvus organizmus! • Naudoti, valyti ir techniškai prižiūrėti leidžiama tik specialistams! • Asmenims, kurių gebėjimą reaguoti mažina narkotikai, alkoholis, me- dikamentai ir kt., naudoti dažymo pistoletą draudžiama! • Niekada nenaudokite dažymo pistoleto, jei jis pažeistas arba trūksta dalių! Naudokite tik stipriai priveržę fiksavimo varžtą [1-14]! • Prieš naudodami, dažymo pistoletą kaskart patikrinkite ir, jei reikia, suremontuokite! • Jei dažymo pistoletas pažeistas, iš karto nutraukite jo eksploatavimą ir atskirkite nuo suslėgtojo oro tinklo! • Niekada savavališkai dažymo pistoleto nerekonstruokite ir techniškai nekeiskite! • Naudokite tik originalias SATA atsargines dalis ir priedus! • Naudokite tik SATA rekomenduojamas plovimo mašinas! Atkreipkite dėmesį į naudojimo instrukciją! • Niekada neapdorokite purškiamų terpių, kurių sudėtyje yra rūgščių, šarmų arba benzino! • Niekada nenaudokite dažymo pistoleto uždegimo šaltinių, pvz., atviros ugnies, degančių cigarečių arba nuo sprogimo neapsaugotų elektros įrenginių, srityje! • Dažymo pistoleto darbo aplinkoje naudokite tik darbui atlikti reikalingą tirpiklio, dažų, lako arba kitų pavojingų purškiamų terpių kiekį! Baigę darbus, pistoletą padėkite į tinkamas sandėliavimo patalpas!
- Page 225 Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P 6.3. Asmeninės apsauginės priemonės Įspėjimas! • Naudodami, valydami ir techniškai prižiūrėdami dažymo pistoletą, visada užsidėkite leidžiamas naudoti kvėpavimo takų ir akių apsaugas bei tinkamas apsaugines pirštines, vilkėkite nbsp;apsauginiais drabu- žiais ir avėkite apsauginius batus! • Naudojant dažymo pistoletą, gali būti viršytas 85 dB(A) garso slėgio lygis. Naudokite tinkamą ausų apsaugą! Naudojant dažymo pistoletą, operatoriaus kūno dalims vibracija neper- duodama. Atatrankos jėgos yra labai mažos. 6.4. Naudojimas potencialiai sprogiose atmosferose Sprogumo žen- Prietaisų grupė Prietaisų kate- Dujų kategorija Temperatūros klas gorija klasė 6.4.1 Bendroji informacija Dažymo pistoletą leidžiama naudoti / laikyti 1 ir 2 sprogumo zonų potenci- aliai sprogiose atmosferose.
-
Page 226: Eksploatacijos Pradžia
• Naudokite tik tirpikliams atsparias, antistatines, nepažeistas ir techniš- kai nepriekaištingas suslėgtojo oro žarnas, kurių nuolatinis gniuždo- masis stipris yra ne mažesnis nei 10 bar, pvz., gaminio Nr. 53090! Nuoroda! Pasirūpinkite: • Suslėgtojo oro jungtimi G 1/4 a arba tinkama SATA jungiamąja įmova. • Minimaliu suslėgtojo oro tūrio srautu (oro sąnaudos) ir slėgiu (reko- menduojamas pistoleto įėjimo slėgis) pagal 2 s skyrių. • Švarus suslėgtasis oras naudojamas, pvz., per SATA filtrą 100, gam. Nr. 148247 dažymo kabinos išorėje arba SATA filtrą 484, gam. Nr. 92320, dažymo kabinos viduje. • Ne mažesnio nei 9 mm vidinio skersmens suslėgtojo oro žarna (žr. įspėjamąją nuorodą, pvz., gaminio Nr. 53090. 1. Patikrinkite, ar gerai priveržti visi varžtai [2-1], [2-2], [2-3], [2-4] ir [2-5]. Dažų purkštuką [2-1] rankomis (14 Nm) priveržkite pagal [7-4]. Pagal [10-1] patikrinkite, ar gerai priveržtas fiksavimo varžtas [2-5] ir, jei reikia, priveržkite. 2. Tinkamu valymo skysčiu praplaukite dažų kanalą [2-6], atkreipkite dėmesį... - Page 227 2], [3-3] bei [3-4]) skirsnius (žr. 2 skyrių) nustatykite pistoleto įėjimo slėgį ir vėl atleiskite nuspaudimo apkabą. • Esant [3-2], [3-3] ir [3-4], oro mikrometras [1-13] turi būti atidarytas iki galo / būti vertikalioje padėtyje. • Jei reikalingas pistoleto įėjimo slėgs nepasiekiamas, suslėgtojo oro tinkle reikia padidinti slėgį; dėl per didelio slėgio susidaro per didelės nuspaudimo jėgos. [3-1] „SATA adam 2“ (priedas / tikslusis metodas). [3-2] Atskiras manometras su reguliatoriumi (priedas). [3-3] Atskiras manometras be reguliatoriaus (priedas). [3-4] Slėgio matavimas suslėgtojo oro tinkle (netiksliausias metodas): pagrindinė taisyklė: slėgio ribotuvu kiekvienoje 10 m suslėgtojo oro žarnoje (9 mm vidinio skersmens) nustatykite 0,6 bar didesnį slėgį nei rekomenduojamas pistoleto įėjimo slėgis. 7.2. Medžiagos pralaidos nustatymas [4-1], [4-2], [4-3] ir [4-4]: medžiagos kiekio reguliatorius atidarytas iki galo...
-
Page 228: Dažymo Pistoleto Valymas
• Naudokite neutralųjį valymo skystį (pH vertė nuo 6 iki 8)!* • Nenaudokite jokių rūgščių, šarmų, dažų šaliklių, netinkamų regeneratų arba kitų agresyviųjų valiklių!* • Nemerkite dažymo pistoleto į valymo skystį!* • Kiaurymes valykite tik SATA valymo šepečiais arba SATA purkštukų valymo adatomis. Naudojant kitus įrankius, galimi pažeidimai ir įtaka purškiamai srovei. Rekomenduojami priedai: valymo komplektas, gami- nio Nr. 64030. • Naudokite tik SATA rekomenduojamas plovimo mašinas! Atkreipkite dėmesį į naudojimo instrukciją! -
Page 229: Techninė Priežiūra
[7-5] ir [7-6] Kiekvieną SATA purkštukų komplektą sudaro pulverizatoriaus adata [7-1], oro purkštukas [7-2] ir dažų purkštukas [7-3] ir jis yra nustatytas taip, kad purkštų tobulai. Todėl visada pakeiskite visą purkštukų komplektą. Su- montavę, pagal 7.2 skyrių nustatykite medžiagos pralaidą. 9.2. Oro skirstytuvo žiedo keitimas Žingsniai: [7-1], [7- 2], [7-3], [8-1], [8-2] [8-3], [7-4], [7-5] ir [7-6] Atsargiai! • Oro skirstytuvo žiedą nuimkite tik su SATA nuėmimo įrankiu. • Kad nepažeistumėte sandarinamųjų paviršių, nenaudokite jėgos. Nuoroda! Išmontavę, dažymo pistolete patikrinkite sandarinamuosius paviršius [8-2] ir, jei reikia, išvalykite. Jei yra pažeidimų, kreipkitės į savo SATA prekybos atstovą. Naują oro skirstytuvo žiedą įstatykite pagal 12h žymą [8-3], (diafragma kiaurymėje) ir tolygiai įspauskite. Sumontavę, pagal 7.2 skyrių nustatykite medžiagos pralaidą. 9.3. Dažų pulverizatoriaus adatos keitimas Žingsniai: [9-... - Page 230 Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P 9.4. Oro stūmoklio, oro stūmoklio spyruoklės ir mikrometro keitimas Žingsniai: [10-1], [10-2] ir [10-3] Įspėjimas! • Dažymo pistoletą atjunkite nuo suslėgtojo oro tinklo! Pakeisti reikia, kai, neaktyvinus nuspaudimo apkabos, per oro purkštuką arba oro mikrometrą veržiasi oras. Išmontavę, oro mikrometrą ir spyruoklę sutepkite SATA pistoletų tepalu (gaminio Nr. 48173), įstatykite su oro stūmokliu ir įsukite fiksavimo varžtą [10-1]. Sumontavę, pagal 7.2 skyrių nustatykite medžiagos pralaidą. Įspėjimas! • Patikrinkite, ar gerai priveržtas fiksavimo varžtas! Oro mikrometras nevaldomai gali iššokti iš dažymo pistoleto! 9.5. Sandariklio (oro pusėje) keitimas Įspėjimas! • Dažymo pistoletą atjunkite nuo suslėgtojo oro tinklo! Žingsniai: [9-1], [9-2], [10-1], [10-2], [10-3], [10-4] ir [10-5] Savaime nusistatantį sandariklį [10-5] reikia keisti, kai iš po nuspaudimo...
-
Page 231: Sutrikimų Šalinimas
Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P 9.6. Apvaliosios / plačiosios srovės reguliatoriaus suklio keitimas Žingsniai: [11-1], [11-2], [11-3] [11-4] Pakeisti reikia, kai per reguliatorių veržiasi oras arba reguliatorius nevei- kia. Išmontavę, suklio montavimo sriegį padenkite sandarinamąja priemo- ne, pvz., „Loctite 242“ [11-4]. 10. Sutrikimų šalinimas Sutrikimas Priežastis Ką daryti? Netolygi purškiama nepakankamai tvirtai Priveržkite dažų purkš- srovė (plevena / „iš- priveržtas dažų purkš- tuką [2-1] universa- šauna“) arba oro pūs- tukas liuoju raktu lelės inde dažams Pažeistas arba ne-... - Page 232 Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P Sutrikimas Priežastis Ką daryti? Srovė per maža, Oro purkštuko kiaury- Išvalykite oro purkštu- įstriža, vienpusė arba mės užkištos dažais ką, atkreipkite dėmesį į suskaidyta 8 skyrių Pažeistas dažų purkš- Patikrinkite, ar nepa- tuko antgalis (dažų žeistas dažų purkštuko purkštuko diafragma) antgalis, ir, jei reikia, pakeiskite purkštukų komplektą, 9.1 skyrius Neveikia apvaliosios / Netinkamoje padėtyje Pakeiskite oro skirs- plačiosios srovės re- (diafragma ne kiaury- tytuvo žiedą ir įmon- guliatorius (reguliatorių mėje) arba pažeistas tuodami atkreipkite galima pasukti) oro skirstytuvo žiedas dėmesį, kad jis būtų tinkamoje padėtyje, 9.2 skyrius Negalima pasukti ap- Reguliatorius buvo Universaliuoju raktu valiosios / plačiosios pasuktas per stipriai išsukite reguliatorių;...
-
Page 233: Utilizavimas
11. Utilizavimas Utilizuokite visiškai ištuštintą dažymo pistoletą kaip vertingąją medžiagą. Kad nedarytumėte žalos aplinkai, akumuliatorių ir purškiamos terpės liku- čius tinkamai utilizuokite atskirai nuo dažymo pistoleto. Laikykitės vietos reikalavimų! 12. Klientų aptarnavimo tarnyba Priedus, atsargines dalis ir techninę pagalbą Jums suteiks Jūsų SATA prekybos atstovas. 13. Garantija / atsakomybė Galioja Bendrosios SATA sandorio sąlygos ir kiti sutartiniai susitarimai bei atitinkami galiojantys įstatymai. SATA neatsako, kai: • nesilaikoma naudojimo instrukcijos • gaminys naudojamas ne pagal paskirtį • dirba nekvalifikuotas personalas • nenaudojamos asmeninės apsauginės priemonės • nenaudojami originalūs priedai ir atsarginės dalys • atliekamos savavališkos rekonstrukcijos arba techniniai pakeitimai • atsiranda natūralus susidėvėjimas / dilimas • apkraunama naudojimui netipiška smūgine apkrova • Montavimo ir išmontavimo darbai... -
Page 234: Atsarginės Dalys
27243 0,6 l QCC greitai keičiamas indas dažams (plastikinis) 49395 Užsukamas dangtis 0,6 l plastikiniam indui 76018 10 x 10 vnt. dažų filtravimo sietelių pakuotė 76026 50 x 10 vnt. dažų filtravimo sietelių pakuotė 89771 Apvaliosios / plačiosios srovės reguliatoriaus suklys 91959 Oro stūmoklio kotas 130492 Nuspaudimo apkabų komplektas „SATAjet 100“ 133926 Apkabos ritinėlių komplektas 133934 Apvaliosios / plačiosios srovės reguliatoriaus suklio 3 vnt. san- dariklių pakuotė 133942 Sandariklio laikiklis (oro pusėje) 133959 Spyruoklių komplektas po 3x dažų pulverizatoriaus adatas / 3x oro stūmoklio spyruokles 133967 SATA oro mikrometro 3 vnt. fiksavimo varžtų pakuotė 133983 Oro jungtis 133991 3 vnt. oro stūmoklio galvučių pakuotė 139188 Medžiagos kiekio reguliatorius su antveržle 139964 Oro mikrometras (tik modelyje „SATAjet 100 BF RP/HVLP") 140574 Rievėtasis diskas ir varžtas (po 1 vnt.) 140582 5 sandarinimo elementų, skirtų dažų purkštukui, pakuotė 143230 3 vnt. oro skirstytuvo žiedų pakuotė... -
Page 235: Es Atitikties Deklaracija
Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P Gami- Pavadinimas nio Nr. Tik modelyje „SATAjet 100 B P" 25874 Žiedinis sandariklis 9 x 1,5 78154 Gaubtelis Įeina į remonto komplektą (gaminio Nr. 130542) Įeina į oro stūmoklio techninės priežiūros mazgą (gaminio Nr. 92759) Įeina į sandariklių komplektą (gaminio Nr. 183780) 15. ES atitikties deklaracija Gamintojas: Albrecht Kruse Domertalstrasse 20 D-70806 Kornwestheim... - Page 236 Naudojimo instrukcija SATAjet 100 B F RP/HVLP, B P Taikyti nacionaliniai standartai • DIN 31000:2011 „Bendrosios saugaus techninių gaminių projektavimo gairės“ Pagal Direktyvos 2014/34/ES VIII priedą privalomi dokumentai, kuriems suteiktas Nr. 70023722, 10 metų saugomi nurodytoje vietoje Nr. 0123. 70806 Kornvestheimas, 2016-06-08 Albrecht Kruse Direktorius Albrecht Kruse...
-
Page 237: Simboli
Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P Satura rādītājs [oriģinālā redakcija: vāciski] Simboli ........237 8. Krāsu pulverizatora tīrīšana . 244 Tehniskie parametri ....237 9. Tehniskā apkope ....245 3. Piegādes komplekts ..... 238 10. Traucējumu novēršana ..247 4. Krāsu pulverizatora uzbūve .. 239 11. Utilizācija ...... -
Page 238: Piegādes Komplekts
Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P Ieteicamais pulverizatora ieejas spiediens Poliesters 1,5 bar - 2,0 bar Maks. pulverizatora ieejas spiediens 10,0 bar Gaisa patēriņš pie 2,0 bar pulverizatora ieejas spiediens 290 Nl/min HVLP 350 Nl/min Poliesters 245 Nl/min Smidzināmā šķidruma maks. temperatūra 50 °C Svars SATAjet 100 B F RP/HVLP 601 g 478 g 610 g SATAjet 100 B P 612 g 489 g 621 g Saspiestā... -
Page 239: Krāsu Pulverizatora Uzbūve
Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P Krāsu pulverizatora uzbūve [1] [1-1] Krāsu pulverizatora rokturis [1-9] Pilienu bloķētājs [1-2] Darba svira [1-10] Strūklas apļa / platuma [1-3] Sprauslu komplekts ar gaisa regulators sprauslu, krāsas sprauslu [1-11] Materiāla daudzuma regulē- (nav redzama), krāsas adatu šanas skrūve (nav redzama) [1-12] Materiāla daudzuma regulē- [1-4] Krāsu pulverizatora savie- šanas kontruzgrieznis [1-13] Gaisa mikrometrs nojums ar QCC (ātrmaiņas patrona) [1-14] Gaisa mikrometra fiksācijas [1-5] Padeves tvertnes savieno- skrūve... - Page 240 • Krāsu pulverizatoru nekad nepavērst pret dzīvu būtni! • Krāsu pulverizatora lietošanu, tīrīšanu un tehnisko apkopi drīkst veikt tikai speciālisti! • Personām, kuru reaģētspēja traucēta narkotisko vielu, alkohola, me- dikamentu lietošanas rezultātā vai citu iemeslu dēļ, strādāt ar krāsu pulverizatoru ir aizliegts! • Ja krāsu pulverizators ir bojāts vai trūkst kādas detaļas, to lietot ir aizliegts! It īpaši jāievēro, lai fiksācijas skrūve būtu stingri nostiprināta [1-14]! • Krāsu pulverizatoru pirms katras lietošanas pārbaudīt un vajadzības gadījumā salabot! • Ja krāsu pulverizatoram rodas kādi bojājumi, nekavējoties pārtraukt tā lietošanu, atvienot no saspiestā gaisa padeves tīkla! • Nekad pašrocīgi nepārbūvēt un neveikt tehniskas izmaiņas krāsu pulve- rizatorā! • Izmantot tikai SATA oriģinālās rezerves detaļas vai piederumus! • Izmantot tikai SATA ieteiktās mazgāšanas ierīces! Ievērot lietošanas instrukciju! • Nekad neizmantot skābi, sārmu vai benzīnu saturošus smidzināmos šķidrumus! • Krāsu pulverizatoru nekad neizmantot uzliesmošanas avotu, piemē- ram, atklātas liesmas, degošu cigarešu vai sprādzienbīstamu elektris- ko ierīču, tuvumā! • Krāsu pulverizatora darba zonā ienest tikai darba tālākai izpildei ne- pieciešamo šķīdinātāja, krāsas, lakas vai cita nepieciešamā smidzinā- mā šķidruma daudzumu! Tos pēc darba beigām novietot atbilstošās uzglabāšanas telpās!
- Page 241 Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P 6.3. Individuālie aizsardzības līdzekļi Brīdinājums! • Strādājot ar krāsu pulverizatoru, kā arī tīrot to un veicot tā tehnisko apkopi, vienmēr valkāt atļautos elpceļu un acu aizsardzības līdzekļus, kā arī piemērotus aizsargcimdus un nbsp;darba apģērbu un apavus! • Strādājot ar krāsu pulverizatoru, var tikt pārsniegts 85 dB(A) skaņas spiediena līmenis. Valkāt piemērotus dzirdes aizsargus! Strādājot ar krāsu pulverizatoru, uz lietotāja ķermeni netiek pārnestas nekādas vibrācijas. Prettrieciena spēks ir neliels. 6.4. Lietošana sprādzienbīstamības zonās Ex marķējums Ierīču grupa Ierīču kategorija Gāzes kategorija Temperatūras klase 6.4.1 Vispārīga informācija Krāsu pulverizatoru ir atļauts izmantot / uzglabāt sprādzienbīstamības 1. un 2. zonā. Brīdinājums! Sprādzienbīstamība! •...
-
Page 242: Ekspluatācijas Sākšana
Nr. 53090! Norāde! Nodrošināt šādus priekšnosacījumus: • Saspiestā gaisa pieslēgums G 1/4 a vai piemērots SATA savienotājuz- galis. • Nodrošināt minimālo saspiestā gaisa caurplūdi (gaisa patēriņš) un spiedienu (ieteicamais pulverizatora ieejas spiediens) atbilstoši 2. nodaļai. • Tīts saspiests gaiss, piem., izmantojot SATA filter 100, preces nr. 148247, uzstādāms ārpus krāsošanas kabīnes, vai SATA filter 484, preces nr. 92320, uzstādāms krāsošanas kabīnes iekšpu- sē. • Saspiestā gaisa šļūtene ar vismaz 9 mm iekšējo diametru (skatīt brīdi- nājumu norādījumus), piemēram, reces Nr. 53090. 1. Pārbaudīt, vai visas skrūves [2-1], [2-2], [2-3], [2-4] un [2-5] ir cieši pievilktas. Krāsas sprauslu [2-1] saskaņā ar [7-4] pievilkt ar roku (14 Nm). Pārbaudīt fiksācijas skrūves [2-5] pozīciju saskaņā ar [10-1], vajadzības gadījumā pievilkt. - Page 243 • Izplūdes aptveri novilkt līdz galam uz leju un atbilstoši kādām no tālāk sniegtajām sadaļām [3-1], [3-2], [3-3] līdz [3-4] iestatīt pulverizatora ieejas spiedienu, izplūdes aptveri pēc tam atkal atlaist. • [3-2], [3-3] un [3-4] gadījumā gaisa mikrometram [1-13] ir jābūt pilnībā atvērtam / jāatrodas vertikālā stāvoklī. • Ja nepieciešamais pulverizatora ieejas spiediens netiek sasniegts, jā- palielina spiediens saspiestā gaisa padeves tīklā; ja spiediens ir pārāk liels, nepieciešams liels sviras pievilkšanas spēks. [3-1] SATA adam 2 (piederumi / precīza metode). [3-2] Atsevišķs manometrs ar regulatoru (piederumi). [3-3] Atsevišķs manometrs bez regulatora (piederumi). [3-4] Saspiestā gaisa padeves tīkla spiediena mērīšana (ne- precīzākā metode): Pamatlikums: Spiedienu uz 10 m saspiestā gaisa šļūtenes (iekšējais diametrs 9 mm) ar spiediena ierobežotāju noregulēt par 0,6 bar augstāk nekā ieteicamais pulverizatora ieejas spiediens.
-
Page 244: Krāsu Pulverizatora Tīrīšana
• Izmantot neitrālu tīrīšanas šķidrumu (pH vērtība no 6 līdz 8)!* • Neizmantot skābes, sārmus, bāzes, kodinātājus, nepiemēro- tus reģenerātus vai citus agresīvus tīrīšanas līdzekļus!* • Krāsu pulverizatoru negremdēt tīrīšanas šķidrumā!* • Atveres tīrīt tikai ar SATA tīrīšanas sukām vai SATA sprauslu tīrīšanas adatām. Citu instrumentu izmantošana var izraisīt bojājumus vai ietek- mēt smidzināšanas strūklu. Ieteicamie piederumi: tīrīšanas kom- plekts, preces iNr. 64030. • Izmantot tikai SATA ieteiktās mazgāšanas ierīces! Ievērot lietošanas instrukciju! •... -
Page 245: Tehniskā Apkope
Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P Norāde! • Pēc sprauslu komplekta iztīrīšanas pārbaudīt smidzināšanas efektivi- tāti! • Citi tīrīšanas padomi: www.sata.com/TV. Tehniskā apkope Brīdinājums! Sargies! • Pirms visiem tehniskās apkopes darbiem krāsu pulverizatoru atvienot no saspiestā gaisa padeves tīkla! • Detaļas demontēt un uzmontēt ļoti uzmanīgi! Izmantot tikai piegādes komplektā iekļautos speciālos instrumentus! 9.1. Sprauslu komplekta nomainīšana [7-1], [7-2], [7-3], [7-4], [7-5] un [7-6] Katrs SATA sprauslu komplekts sastāv no „Krāsu adatas“ [7-1], „Gaisa sprauslas“ [7-2] un „Krāsu sprauslas“ [7-3] un ir manuāli noregulēts uz perfektu smidzināšanas efektivitāti. Tādēļ vienmēr jānomaina viss spraus- lu komplekts reizē. Pēc uzmontēšanas noregulēt materiāla caurplūdi at- bilstoši 7.2. nodaļai. - Page 246 9.4. Pneimocilindra virzuļa, virzuļa atsperes un mikrometra nomainīšanas soļi: [10-1], [10-2] un [10- Brīdinājums! • Krāsu pulverizatoru atvienot no saspiestā gaisa padeves tīkla! Nomainīšana nepieciešama, ja, darba svirai neesot nospiestai, pa gaisa sprauslu vai gaisa mikrometru izplūst gaiss. Pēc demontāžas gaisa mik- rometru un atsperi ieziest ar SATA pulverizatoru smērvielu (preces Nr. 48173), ielikt kopā ar pneimocilindra virzuli un ieskrūvēt fiksācijas skrūvi [10-1]. Pēc uzmontēšanas noregulēt materiāla caurplūdi atbilstoši 7.2. nodaļai. Brīdinājums! • Pārbaudīt, vai fiksācijas skrūve ir cieši pievilkta! Gaisa mikrometrs var nekontrolēti izsprāgt no krāsu pulverizatora! 9.5. Blīvējuma (no gaisa puses) nomainīšana Brīdinājums! • Krāsu pulverizatoru atvienot no saspiestā gaisa padeves tīkla! Soļi: [9-1], [9-2], [10-1], [10-2], [10-3], [10-4] un [10-5] Pašregulējošā blīvējuma [10-5] nomainīšana ir nepieciešama, ja zem...
-
Page 247: Traucējumu Novēršana
Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P 2. Tāpat ieziest gaisa mikrometru un atsperi, ievietot kopā ar pneimoci- lindra virzuli un ieskrūvēt fiksācijas skrūvi. Pēc uzmontēšanas noregulēt materiāla caurplūdi atbilstoši 7.2. nodaļai. Brīdinājums! • Pārbaudīt, vai fiksācijas skrūve ir cieši pievilkta! Gaisa mikrometrs var nekontrolēti izsprāgt no krāsu pulverizatora! 9.6. Strūklas apļa / platuma regulēšanas vārpsti- ņas nomainīšana Soļi: [11-1], [11-2], [11-3] [11-4] Nomainīšana nepieciešama, ja no regulatora izplūst gaiss vai regulators nefunkcionē. Pēc demontāžas vārpstiņas montāžas vītni apstrādāt ar blīvēšanas līdzekli, piemēram, Loctite 242 [11-4]. 10. Traucējumu novēršana Traucējums Cēlonis Novēršana Nevienmērīga smi- Krāsu sprausla nav Krāsu sprauslu [2-1]... - Page 248 Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P Traucējums Cēlonis Novēršana Gaisa pūslīši padeves Vaļīga gaisa sprausla Ar roku cieši pievilkt tvertnē gaisa sprauslu [2-2] Netīra starptelpa starp Tīrīt gaisa kontūru, gaisa sprauslu un ievērot 8. nodaļu krāsu sprauslu („Gaisa kontūrs“) Netīrs vai bojāts Tīrīt sprauslu komplek- sprauslu komplekts tu, 8. nodaļa, vai no- mainīt, 9.1. nodaļa Padeves tvertnē pārāk Uzpildīt padeves tvert- maz smidzināmā šķid- ni [1-6] ruma Bojāts krāsu adatas Nomainīt krāsu adatas blīvējums blīvējumu, 9.3. nodaļa Pārāk mazs, slīps, Gaisa sprauslas at- Tīrīt gaisa sprauslu, vienpusējs vai sadalīts veres nosprostotas ar ievērot 8. nodaļu smidzināšanas rezul- krāsu tāts Bojāta krāsu sprauslas Pārbaudīt, vai krāsu smaile (krāsu spraus- sprauslas smaile nav...
-
Page 249: Utilizācija
Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P Traucējums Cēlonis Novēršana Krāsu pulverizators ne- Netīrs pneimocilindra Tīrīt pneimocilindra aptur gaisa plūsmu virzuļa ietvars vai pnei- virzuļa ietvaru un/vai mocilindra virzulis pneimocilindra virzuli, nomainīt pneimocilin- dra virzuļa blīvi, 9.4. nodaļa Gaisa sprauslas vīt- Pulverizatorā/uz pulve- Tīrīšana, ievērot 8. nes materiāla kanāla rizatora pārāk ilgi pali- nodaļu, omainīt pul- (tvertnes pieslēguma) cis tīrīšanas šķidrums verizatora korpusu vai krāsu pulverizatora (ūdeņains) korpusa korozija Nepiemēroti tīrīšanas šķidrumi Gar krāsu adatas blī- Bojāts krāsu adatas Nomainīt / uzstādīt... -
Page 250: Klientu Apkalpošanas Centrs
Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P 12. Klientu apkalpošanas centrs Piederumus, rezerves detaļas un tehnisko atbalstu Jūs varat saņemt no sava SATA pārdevēja. 13. Garantija / atbildība Ir spēkā SATA vispārējie darījumu noteikumi un eventuālās papildu vieno- šanās, kā arī attiecīgie spēkā esošie likumi. SATA neuzņemas atbildību, ja: • netiek ievērota lietošanas instrukcija • izstrādājums tiek lietots neatbilstoši paredzētajam pielietojumam • tiek piesaistīts neapmācīts personāls • netiek izmantoti individuālie aizsardzības līdzekļi • netiek izmantoti oriģinālie piederumi un rezerves detaļas • tiek veiktas pašrocīga pārbūve vai tehniskas izmaiņas • ir dabisks nolietojums / nodilums • ja rodas lietojumam netipisks trieciennoslogojums • tiek veikti montāžas un demontāžas darbi 14. Rezerves detaļas [12] Preces... -
Page 251: Ek Atbilstības Deklarācija
Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P Preces Nosaukums 133934 Iepakojums ar 3 blīvējumiem strūklas apļa / platuma regulēša- nas vārpstiņai 133942 Blīvējuma turētājs (no gaisa puses) 133959 Atsperu komplekts 3x krāsu adatai / 3x pneimocilindra virzuļa atsperes 133967 Iepakojums ar 3 fiksācijas skrūvēm SATA gaisa mikrometram 133983 Gaisa pieslēgums 133991 Iepakojums ar 3 pneimocilindra virzuļa galvām 139188 Materiāla daudzuma regulēšana ar kontruzgriezni 139964 Gaisa mikrometrs (tikai modelim SATAjet 100 BF RP/HVLP) 140574 Rievota poga un skrūve (pa 1 gab.) 140582 Iepakojums ar 5 blīvēm krāsas sprauslai 143230 iepakojums ar 3 gab. difuzora gredzeniem Tikai modelim SATAjet 100 B P 25874 Blīvgredzens 9 x 1,5... - Page 252 Lietošanas instrukcija SATAjet 100 B F RP/HVLP, B P Saistītās EK direktīvas: • EK Mašīnu direktīva 2006/42/EK • Direktīva 2014/34/ES Ierīcēm un aizsardzības sistēmām, kas paredzē- tas lietošanai sprādzienbīstamās vidēs Piemērotie harmonizētie standarti: • DIN EN 1127-1:2011 „Sprādziena novēršana un aizsardzība. 1. daļa: Pamatnorādījumi un metodoloģija“ • DIN EN 13463-1:2009 „Neelektriskās iekārtas sprādzienbīstamām vidēm. 1. daļa: Pamatmetode un prasības“ • DIN EN ISO 12100:2011 „Mašīnu drošība, vispārīgās prasības“ • DIN EN 1953:2013 „Izsmidzināšanas un sajaukšanas iekārtas pārklāju- ma materiāliem – Drošības prasības“ Piemērotie nacionālie standarti: • DIN 31000:2011 „Vispārīgie principi tehnisko izstrādājumu drošai izstrā- dei“ Saskaņā ar Direktīvas 2014/34/ES VIII pielikumu iesniedzamie dokumenti ir deponēti uz 10 gadiem ar dokumenta numuru 70023722 pilnvarotajā iestādē Nr. 0123. 70806 Kornvestheima, 2016. gada 8. jūnijs Albrecht Kruse Uzņēmuma vadītājs SATA GmbH & Co. KG...
-
Page 253: Symbolen
Gebruikershandleiding SATAjet 100 B F RP/HVLP, B P Inhoudsopgave [oorspronkelijke versie: Duits] Symbolen ......253 Lakpistool reinigen ....260 Technische gegevens ... 253 Onderhoud ......261 Leveringsomvang ....254 10. Storingen verhelpen ..... 263 Opbouw van de lakpistool ..255 11. -
Page 254: Leveringsomvang
Gebruikershandleiding SATAjet 100 B F RP/HVLP, B P Aanbevolen ingangsdruk pistool Polyester 1,5 bar - 2,0 bar Max. ingangsdruk pistool 10,0 bar Luchtverbruik bij 2,0 bar ingangsdruk pistool 290 Nl/min HVLP 350 Nl/min Polyester 245 Nl/min Max. temperatuur van het sproeimiddel 50 °C Gewicht SATAjet 100 B F RP/HVLP 601 g... -
Page 255: Opbouw Van De Lakpistool
Gebruikershandleiding SATAjet 100 B F RP/HVLP, B P Opbouw van de lakpistool [1] [1-1] Handgreep lakpistool [1-9] Druppelblokkering [1-2] Trekkerbeugel [1-10] Afstelling ronde/brede straal [1-3] Sproeierset met lucht- [1-11] Schroef afstelling materiaal- sproeier, kleursproeier (niet hoeveelheden zichtbaar), kleurennaald (niet [1-12] Contramoer afstelling materi- zichtbaar) aalhoeveelheden [1-4] Lakpistolen-aansluiting met... - Page 256 • Lakpistool nooit eigenhandig ombouwen of technisch wijzigen! • Uitsluitend originele SATA-reserveonderdelen resp. -accessoires gebruiken! • Uitsluitend door SATA aanbevolen wasmachines gebruiken! Gebrui- kershandleiding in acht nemen! • Geen sproeimiddelen verwerken die zuren, logen of benzine bevatten! • Lakpistool nooit gebruiken in het bereik van ontstekingsbronnen zoals open vuur, brandende sigaretten of niet-explosieveilige inrichtingen! •...
- Page 257 Gebruikershandleiding SATAjet 100 B F RP/HVLP, B P 6.3. Persoonlijke veiligheidsuitrusting Waarschuwing! • Bij gebruik van het lakpistool en bij reiniging en onderhoud altijd toe- gestane adem- en oogbescherming alsmede geschikte beschermen- de handschoenen en werkkleding en -schoenen dragen! • Bij gebruik van het lakpistool kan een geluidsdrukniveau van 85 dB(A) overschreden worden.
-
Page 258: Ingebruikname
• Persluchtaansluiting G 1/4 a of passende SATA-aansluitnippel. • Minimale persluchtvolumestroom (luchtverbruik) en druk (aanbevolen ingangsdruk pistool) volgens hoofdstuk 2 waarborgen. • Zuivere perslucht, bv. door SATA filter 100, art. nr. 148247 buiten de lakcabine of SATA filter 484, art. nr. 92320 binnen de lakca- bine. - Page 259 • Als de vereiste ingangsdruk van het pistool niet bereikt wordt, moet de druk op het persluchtnetwerk verhoogd worden; te hoge druk leidt tot hoge aftrekkrachten. [3-1] SATA adam 2 (accessoires / Exacte methode). [3-2] Afzonderlijke manometer met regelinrichting (accessoires). [3-3] Afzonderlijke manometer zonder regelinrichting (accessoi- res).
-
Page 260: Lakpistool Reinigen
• Geen zuren, logen, basen, afbijtmiddellen, ongeschikte rege- neraten of andere agressieve reinigingsmiddelen gebruiken!* • Lakpistool niet in reinigingsvloeistof onderdompelen!* • Boringen alleen met SATA-reinigingsborstels of SATA-naalden voor sproeierreiniging schoonmaken. Het gebruik van ander gereedschap kan leiden tot beschadigingen en de sproeistraal nadelig beïnvloeden. -
Page 261: Onderhoud
Aanwijzing! Na demontage de dichtingsvlakken in het lakpistool controleren [8-2], evt. reinigen. Neem bij beschadiging contact op met uw SATA-hande- laar. Nieuw luchtverdeelstuk aan de hand van de 12h-markering [8-3] positioneren, (pin in boring) en gelijkmatig erin drukken. Na de inbouw... - Page 262 De vervanging is noodzakelijk, als er bij onbediende trekkerbeugel lucht naar buiten komt bij de luchtsproeier of de luchtmicrometer. Na demonta- ge luchtmicrometer en veer met SATA-pistoolvet (art. nr. 48173) invet- ten, met luchtzuiger plaatsen en stelschroef erin schroeven [10-1]. Na de inbouw materiaalcapaciteit volgens hoofdstuk 7.2 instellen.
-
Page 263: Storingen Verhelpen
Gebruikershandleiding SATAjet 100 B F RP/HVLP, B P en stelschroef erin schroeven. Na de inbouw materiaalcapaciteit volgens hoofdstuk 7.2 instellen. Waarschuwing! • Controleren of stelschroef goed vastzit! Luchtmicrometer kan onge- controleerd uit het lakpistool schieten! 9.6. Spil van de afstelling ronde/brede straal ver- vangen Stappen: [11-1], [11-2], [11-3] [11-4] De vervanging is noodzakelijk, als er lucht bij de afstelling naar buiten... - Page 264 Gebruikershandleiding SATAjet 100 B F RP/HVLP, B P Storing Oorzaak Remedie Luchtbellen in de bo- Luchtsproeier los Luchtsproeier [2-2] venbeker met de hand vast- schroeven Tussenruimte tussen Luchtcircuit reinigen, luchtsproeier en kleur- hoofdstuk 8 in acht sproeier („luchtcircuit“) nemen vervuild Sproeierset vervuild of Sproeierset reinigen, beschadigd...
-
Page 265: Afvalverwerking
Om schade aan het milieu te vermijden, accu en resten van het sproeimiddel gescheiden van het lakpistool vakkundig als afval verwijde- ren. De plaatselijke voorschriften in acht nemen! 12. Klantenservice Accessoires, reserveonderdelen en technische ondersteuning ontvangt u bij uw SATA-handelaar. -
Page 266: Garantie / Aansprakelijkheid
Gebruikershandleiding SATAjet 100 B F RP/HVLP, B P 13. Garantie / Aansprakelijkheid Geldig zijn de Algemene Voorwaarden van SATA en evt. verdere contrac- tuele afspraken alsmede de op dat moment geldende wetten. SATA is met name niet aansprakelijk bij: • Niet-naleving van de gebruikershandleiding •... -
Page 267: Eg Conformiteitsverklaring
Gebruikershandleiding SATAjet 100 B F RP/HVLP, B P Art. nr. Benaming 133967 Verpakking met 3 stelschroeven voor SATA-luchtmicrometer 133983 Luchtaansluiting 133991 Verpakking met 3 luchtzuigerkoppen 139188 Afstelling materiaalhoeveelheden met contramoer 139964 Luchtmicrometer (alleen bij uitvoering SATAjet 100 BF RP/ HVLP) - Page 268 • DIN 31000:2011 'Algemene richtlijnen voor het veilig vormgeven van technische producten' De in overeenkomst met richtlijn 2014/34/EU bijlage VIII vereiste docu- menten zijn bij de genoemde instantie nummer 0123 met documentnum- mer 70023722 voor 10 jaar gearchiveerd. 70806 Kornwestheim, 08-06-2016 Albrecht Kruse Directeur SATA GmbH & Co. KG...
-
Page 269: Symboler
Bruksveiledning SATAjet 100 B F RP/HVLP, B P Innholdsfortegnelse [original utgave: tysk] Symboler ......269 Rengjøring av sprøytepisto- Tekniske data ....... 269 len ......... 275 Leveransens innhold .... 270 Vedlikehold ......276 Oppbygningen av sprøytepisto- 10. Feilretting ......279 len ......... 271 11. -
Page 270: Leveransens Innhold
Bruksveiledning SATAjet 100 B F RP/HVLP, B P Anbefalt inngangstrykk Polyester 1,5 bar - 2,0 bar Maks. inngangstrykk 10,0 bar Luftforbruk ved 2,0 bar pistol-inngangstrykk 290 Nl/min HVLP 350 Nl/min Polyester 245 Nl/min Maks. temperatur i sprøytemedium 50 °C Vekt SATAjet 100 B F RP/HVLP 601 g 478 g 610 g... -
Page 271: Oppbygningen Av Sprøytepistolen
Bruksveiledning SATAjet 100 B F RP/HVLP, B P Oppbygningen av sprøytepistolen [1] [1-1] Sprøytepistolgrep [1-9] Dryppsperre [1-2] Avtrekker [1-10] Regulering av rund/flat stråle [1-3] Dysesett med luftdyse, [1-11] Skrue for mengderegulering malingdyse (vises ikke), nål [1-12] Kontramutter for mengdere- (vises ikke) gulering [1-4] Sprøytepistol-tilkobling med [1-13] Luftmikrometer... - Page 272 • Forsøk aldri selv å bygge om / gjøre forandringer på sprøytepistolen! • Bruk alltid kun originale SATA reservedeler og tilbehør! • Bruk kun vaskemaskiner som er anbefalt av SATA! Følg bruksveilednin- gen! • Bruk aldri dette utstyret til å arbeide med sure, alkaliske eller bensin- holdige medier! •...
-
Page 273: Igangsetting
Bruksveiledning SATAjet 100 B F RP/HVLP, B P 6.3. Personlig verneutstyr Advarsel! • Det er viktig at du bruker godkjent åndedretts- og øyebeskyttelse og egnede vernehansker og arbeidsklær når du bruker sprøy- tepistolen eller renser/vedlikeholder den. • Når sprøytepistolen er i bruk kan lydtrykknivået overskride 85 dB(A). Bruk egnet hørselvern! Bruk av sprøytepistolen innebærer ikke vibrasjonsoverføring til operatø- ren. - Page 274 • Sikre minimal trykkluftstrøm (luftforbruk) og trykk ( anbefalt inngang- strykk) slik kapittel 2 angir. • Ren trykkluft, f.eks. med SATA filter 100, art. nr. 148247 uten lakkbeholder eller SATA filter 384, art. nr. 92320, brukbar på innsiden av lakkbeholder.
-
Page 275: Rengjøring Av Sprøytepistolen
Bruksveiledning SATAjet 100 B F RP/HVLP, B P [3-4] Trykkmåling i trykkluftanlegget (minst nøyaktige metode): Tommelfingerregel: Trykk pr. 10 m trykkslange (indre diameter 9 mm) på trykkregulatoren stilles inn 0,6 bar høyere enn det anbefalte inngangstrykket 7.2. Still inn gjennomstrømningen av mediet [4-1], [4-2], [4-3] og [4-4] materialgjennomstrømning helt åpen. -
Page 276: Vedlikehold
Bruksveiledning SATAjet 100 B F RP/HVLP, B P Advarsel! OBS! • Hull og åpninger gjøres rene med SATA børster eller SATA dysenåler. Bruk av annet verktøy kan skade og påvirke sprøytestrålen . Anbefalt tilbehør: Rengjøringssett, art.nr. 64030. • Bruk kun vaskemaskiner som er anbefalt av SATA! Følg bruksveilednin- gen! •... - Page 277 • Bruk ikke kraft slik at skader på tetningsflatene unngås. Merk! Etter demonteringen rengjøres/byttes tetningsflatene på sprøytepistolen [8-2]. Ved skade ber vi deg ta kontakt med din SATA forhandler. Plasser den nye luftfordelerringen utfra "kl.12-markeringen" [8-3], (tapp i hull) og press inn med jevnt trykk. Etter innbyggingen stilles materialgjen- nomstrømningen inn slik kapittel 7.2.
- Page 278 1. Etter demonteringen kontrolleres luftstempelstangen [10-4]; rengjør ved behov - bytt hvis skadet (f.eks. oppskrapet eller bøyd), smør med SATA høyeffektfett (art.nr. 48173) og monter - i riktig retning! 2. Luftmikrometeret og fjæren smøres også; sett inn sammen med lufts- tempelet og skru inn låseskruen.
-
Page 279: Feilretting
Bruksveiledning SATAjet 100 B F RP/HVLP, B P 10. Feilretting Feil Årsak Løsning Ujevn sprøytestråle Malingdysen er ikke Ettertrekk dysen [2-1] (spruting/spytting) eller skrudd godt nok til med en universalnøk- luftbobler i malingsbe- holderen Loftfordelerringen ska- Bytte luftfordelerring; det eller tilsmusset den vil skades ved demontering Luftbobler i malingbe-... -
Page 280: Deponering
For å unngå miljøskader bør batteriet og rester av sprøytemedium depo- neres på korrekt måte, adskilt fra selve pistolen. Følg lokale forksrifter! 12. Kundeservice Tilbehør, reservedeler og teknisk hjelp får du hos din SATA-forhandler. 13. Garanti SATAs allmenne forretningsvilkår gjelder sammen med evt. andre kon- traktsmessige avtaler samt de lover som til enhver tid gjelder. -
Page 281: Reservedeler
Pakninger med 3 pakninger for spindel på stråleformregule- ring 133942 Pakningsfeste (på luftinntakssiden) 133959 Fjær-sett med 3 x nål / 3 x luftstempelfjær 133967 Pakning med 3 låseskruer for SATA luftmikrometer 133983 Lufttilkobling 133991 Pakning med 3 luftstempelhoder 139188 Materialmengderegulering med låsemutter 139964 Luftmikrometer (bare på... -
Page 282: Ce Samsvarserklæring
Inngår i tetnings-sett (Art.nr. 183780) 15. CE samsvarserklæring Produsent: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Herved erklærer vi at produktet som beskrives nedenfor på grunn av sin konsepsjon, konstruksjon og byggetype overholder de grunnleggende sikkerhetskravene som stilles i EU-direktivet 2014/34/EC inklusive de endringene som gjelder på... - Page 283 • DIN 31000:2011 „Generelle retningslinjer for trygg utforming av tekniske produkter“ De i henhold til direktivet 2014/34/EC vedlegg VIII påkrevde dokumentene finner man på det nevnte stedet nummer 0123 med dokumentnummeret 70023722 i ti år fremover. D-70806 Kornwestheim, den 08.06.2016 Albrecht Kruse Adm.dir. SATA GmbH & Co. KG...
-
Page 285: Symbole
Instrukcja obsługi SATAjet 100 B F RP/HVLP, B P Spis treści [wersja oryginalna: j. niemiecki] Symbole ....... 285 Czyszczenie pistoletu Dane techniczne ....285 lakierniczego ......292 Konserwacja ......293 Zakres dostawy ....286 10. Usuwanie usterek ....296 Konstrukcja pistoletu lakiernicze- go ......... -
Page 286: Zakres Dostawy
Instrukcja obsługi SATAjet 100 B F RP/HVLP, B P Zalecane ciśnienie na wejściu do pistoletu "Compliant" > 2,0 bar (Ciśnienie wewnątrz dyszy > 0,7 bar) Zgodne z ustawodaw- < 2,5 bar (Ciśnienie wewnątrz dyszy stwem Lombardii/Włochy < 1,0 bar) Poliester 1,5 bar - 2,0 bar Maks. -
Page 287: Konstrukcja Pistoletu Lakierniczego
Instrukcja obsługi SATAjet 100 B F RP/HVLP, B P Konstrukcja pistoletu lakierniczego [1] [1-1] Uchwyt pistoletu [1-9] Blokada kapania [1-2] Sprężyna dociskowa [1-10] Regulacja strumienia okrą- [1-3] Zestaw dysz z dyszą po- gły/płaski wietrza, dyszą farby (nie- [1-11] Śruba do regulacji ilości widoczna), iglicą... - Page 288 • Należy używać wyłącznie oryginalnych części zamiennych ew. akce- soriów firmy SATA! • Stosować jedynie maszyny do czyszczenia zalecane przez SATA! Prze- strzegać instrukcji obsługi! • Nigdy nie stosować do natryskiwania materiałów zawierających kwa- sy, ługi czy benzynę! •...
- Page 289 Instrukcja obsługi SATAjet 100 B F RP/HVLP, B P 6.3. Środki ochrony osobistej Ostrzeżenie! • Podczas użytkowania pistoletu lakierniczego oraz podczas czyszcze- nia i zabiegów konserwacyjnych należy zawsze stosować atestowane środki ochrony dróg oddechowych i oczu oraz odpowiednie rękawice ochronne i nbsp;należy nosić ubranie i obuwie robocze! •...
-
Page 290: Uruchomienie
(zalecane ciśnienie na wejściu do pistoletu) zgodnie z rozdziałem 2. • Stosowanie oczyszczonego, sprężonego powietrza, np. przez filtr SATA filter 100, nr kat. 148247 poza kabiną lakierniczą lub SATA filter 484, nr kat. 92320 wewnątrz kabiny lakierniczej. • Przyłącze sprężonego powietrza o średnicy wewnętrznej wynoszą- cej co najmniej 9 mm (patrz wskazówka ostrzegawcza), np. - Page 291 [3-1] SATA adam 2 (akcesoria / metoda dokładna). [3-2] Oddzielny manometr z urządzeniem do regulacji (akcesoria). [3-3] Oddzielny manometr bez urządzenia do regulacji (akcesoria).
-
Page 292: Czyszczenie Pistoletu Lakierniczego
Zalecane akcesoria to: zestaw do czyszczenia art. nr 64030. • Stosować jedynie maszyny do czyszczenia zalecane przez SATA! Prze- strzegać instrukcji obsługi! • Podczas całego procesu mycia należy doprowadzać do kanału po- wietrznego czyste sprężone powietrze! -
Page 293: Konserwacja
9.1. Wymiana zestawu dysz [7-1], [7-2], [7-3], [7-4], [7-5] i [7-6] Każdy zestaw dysz SATA składa się z „iglicy“ [7-1], „dyszy powietrznej“ [7-2] i „dyszy materiału“ [7-3] i jest ręcznie dopasowany tak, aby dawał idealny obraz malowania. Dlatego zestawy dysz należy zawsze wymie- niać... - Page 294 Wymiana jest niezbędna, jeśli przy nieuruchomionym kabłąku spustowym z dyszy powietrznej mikrometru powietrza uchodzi powietrze. Po demon- tażu mikrometru powietrza nasmarować go warstwą smaru do pistoletu SATA (nr art. 48173), zamocować tłoczkiem powietrza i przykręcić śrubę zabezpieczającą [10-1]. Po montażu ustawić przepływ materiału zgodnie z rozdziałem 7.2.
- Page 295 1. Po demontażu sprawdzić trzon tłoczka powietrza [10-4]; ew. wyczy- ścić lub w przypadku uszkodzenia (np. rysy lub wygięcia) nasmarować wydajnym smarem SATA (art. nr 48173) i zmontować, przestrzegać kierunku montażu! 2. Mikrometr powietrza i sprężyny też nasmarować warstwą smaru, za- mocować...
-
Page 296: Usuwanie Usterek
Instrukcja obsługi SATAjet 100 B F RP/HVLP, B P 10. Usuwanie usterek Usterka Przyczyna Środek zaradczy Niestabilny strumień Dysza farby nie zosta- Dokręcić dyszę farby rozpylonej cieczy (nie- ła wystarczająco do- [2-1] kluczem uniwer- równe nanoszenie/ kładnie dokręcona salnym plucie) lub pęcherzyki Pierścień... - Page 297 Instrukcja obsługi SATAjet 100 B F RP/HVLP, B P Usterka Przyczyna Środek zaradczy Nie działająca regula- Niewłaściwe położenie Wymienić pierścień cja strumienia okrągłe- lub uszkodzenie pier- rozdzielacza powietrza go/płaskiego - obroto- ścienia rozdzielacza a podczas montażu wy el. regulacyjny powietrza (wczepy nie zwrócić...
-
Page 298: Utylizacja
Akcesoria, części zamienne i wsparcie techniczne znajdą Państwo u lo- kalnego przedstawiciela SATA. 13. Gwarancja / odpowiedzialność Obowiązują Ogólne Warunki Handlowe SATA oraz ewentualnie inne uzgodnienia umowne oraz aktualnie obowiązujące przepisy. SATA w szczególności nie ponosi odpowiedzialności w przypadku: • Nieprzestrzegania instrukcji obsługi •... - Page 299 Uchwyt uszczelki (od strony powietrza) 133942 Komplet sprężyn: po 3x igły farb/ 3x sprężyny tłoczka powie- 133959 trza Opakowanie z 3 śrubami zabezpieczającymi mikrometr po- 133967 wietrza SATA Przyłącze powietrza 133983 Opakowanie z 3 głowicami tłoczka powietrza 133991 Regulacja ilości materiału z przeciwnakrętka 139188...
-
Page 300: Deklaracja Zgodności We
Zawarty w komplecie uszczelek (art. nr 183780) 15. Deklaracja zgodności WE Producent: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Niniejszym oświadczamy, że niżej wymieniony produkt pod względem jego koncepcji, konstrukcji i typu w wersji wprowadzonej przez nas do obrotu jest zgodny z podstawowymi wymaganiami bezpieczeństwa dyrek-... - Page 301 Instrukcja obsługi SATAjet 100 B F RP/HVLP, B P nia wyrobów technicznych” Wymagane zgodnie z dyrektywą 2014/34/WE, Załącznik VIII, dokumen- ty przechowywane są w wymienionej placówce nr 0123 pod numerem 70023722 przez okres 10 lat. 70806 Kornwestheim, dn. 08.06.2016 Albrecht Kruse Dyrektor SATA GmbH & Co. KG...
-
Page 303: Simbologia
Instruções de funcionamento SATAjet 100 B F RP/HVLP, B P Índice [Original: alemão] Simbologia ......303 Limpeza da pistola de Dados técnicos ..... 303 pintura ........310 Volume de fornecimento ..304 Manutenção ......311 Montagem da pistola de 10. Resolução de falhas ..... 313 pintura ........ -
Page 304: Volume De Fornecimento
Instruções de funcionamento SATAjet 100 B F RP/HVLP, B P Pressão de admissão recomendada De acordo com a legisla- < 2,5 bar (Pressão interna do bico < ção da Lombardia, Itália 1,0 bar) Poliéster 1,5 bar - 2,0 bar Pressão de admissão recomendada máx. 10,0 bar Consumo de ar a 2,0 bar Pressão de admissão na pistola 290 Nl/min... -
Page 305: Montagem Da Pistola De Pintura
Instruções de funcionamento SATAjet 100 B F RP/HVLP, B P Montagem da pistola de pintura [1] [1-1] Punho da pistola [1-9] Vedação anti-gotejamento [1-2] Gatilho [1-10] Ajuste de leque de pulveriza- [1-3] Kit de bico com bico de ar, ção (amplo ou circular) bico de tinta (não visível), [1-11] Parafuso para o ajuste da agulha de tinta (não visível) - Page 306 • Nunca alterar tecnicamente a pistola de pintura ou a sua construção! • Utilizar somente peças sobressalentes originais ou os acessórios SATA! • Utilizar somente as lavadoras recomendadas pela SATA! Observar as instruções de funcionamento! • Nunca utilizar materiais de pulverização que contenham ácidos, álca- lis ou gasolina! •...
- Page 307 Instruções de funcionamento SATAjet 100 B F RP/HVLP, B P 6.3. Equipamento de segurança pessoal Advertência! • Ao utilizar a pistola de pintura, bem como para a sua limpeza e ma- nutenção, esteja sempre com a proteção para os olhos, para a respiração, vista luvas de proteção, roupas e nbsp;sapatos de trabalho adequados! •...
-
Page 308: Colocação Em Funcionamento
(pressão de entrada recomendada na pistola) de acor- do com o capítulo 2. • Ar comprimido limpo, por exemplo, com o filtro SATA 100, nº de ar- tigo 148247 fora da cabine de pintura ou com o filtro SATA 484, nº... - Page 309 [3-1] SATA adam 2 (acessórios / método exato). [3-2] Manômetro separado com dispositivo de ajuste (acessório). [3-3] Manômetro separado sem dispositivo de ajuste (acessório).
-
Page 310: Limpeza Da Pistola De Pintura
• Não imergir a pistola em produto de limpeza!* • Limpar os orifícios somente com as escovas de limpeza SATA ou as agulhas de limpeza de bico SATA. A utilização de outras ferramentas pode levar a danos e a reduções do jato de pulverização. Acessório recomendado: kit de limpeza, artigo-nº... -
Page 311: Manutenção
9.1. Substituir o kit de bico [7-1], [7-2], [7-3], [7-4], [7-5] e [7-6] Todos os kits de bico SATA contém "agulha" [7-1], "bico de ar" [7-2] e "bico de tinta" [7-3] e estão ajustados manualmente para um perfeito for- mato de pulverização. Por isso, substitua sempre o kit de bico completo. - Page 312 A troca é necessária se houver vazamento de ar no bico ou no micrô- metro de ar quando o gatilho não estiver puxado. Após a desmontagem, lubrificar o micrômetro de ar e a mola com o lubrificante de pistola SATA (artigo-nº 48173), colocar o pistão de ar e fixar o parafuso de retenção [10-1].
-
Page 313: Resolução De Falhas
1. Após a desmontagem, verificar a biela do pistão de ar [10-4]; se necessário, limpar ou substituir em caso de dano (por exemplo, arra- nhão ou retorcida), lubrificar com lubrificante de alto rendimento SATA (artigo-nº 48173) e montar, observar a direção de montagem! 2. - Page 314 Instruções de funcionamento SATAjet 100 B F RP/HVLP, B P Falha Causa Ajuda Bolhas de ar na ca- O bico de ar está solto Aparafusar manual- neca mente o bico de ar [2-2] O compartimento inter- Limpar o circuito de ar, mediário entre o bico observar o capítulo 8 de ar e o bico de tinta...
-
Page 315: Tratamento
Para evitar danos ao meio-ambiente, tratar corretamente a bateria e o resto do material de pulverização separadamente da pistola. Observar as normas locais! 12. Serviço para clientes Os acessórios, as peças sobressalentes e o suporte técnico são forneci- dos pelo seu representante SATA. -
Page 316: Garantia & Responsabilidade
Instruções de funcionamento SATAjet 100 B F RP/HVLP, B P 13. Garantia & Responsabilidade São válidas as condições gerais de contrato da SATA e, se necessário, outros acordos contratuais bem as respectivas leis em vigor. A SATA não se responsabiliza especialmente por: •... -
Page 317: Declaração De Conformidade Ce
Fornecido no kit de vedação (artigo-nº 183780) 15. Declaração de conformidade CE Fabricante: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim, Alemanha Com o presente declaramos, que o produto mencionado a seguir corres- ponde, com base na sua concepção, construção e tipo construtivo na ver- são por nós colocada no mercado, aos requisitos básicos de segurança... - Page 318 • DIN 31000:2011 “Princípios gerais da organização segura de produtos técnicos” A documentação exigida conforme directiva 2014/34/UE Anexo VII en- contra-se disponível por 10 anos no respectivo local número 0123 com o número da documentação 70023722. 70806 Kornwestheim, 08/06/2016 Albrecht Kruse Gerente SATA GmbH & Co. KG...
-
Page 319: Simboluri
Manual de utilizare SATAjet 100 B F RP/HVLP, B P Index conţinut [versiunea originală: germană] Simboluri ......319 8. Curăţarea pistolului de Date tehnice ......319 vopsit ........326 Setul de livrare ..... 320 9. Întreţinerea ......327 Asamblarea pistolului de 10. Remedierea defecţiunilor ..329 vopsit ........ -
Page 320: Setul De Livrare
Manual de utilizare SATAjet 100 B F RP/HVLP, B P Presiune de intrare a pistolului recomandată Conform legislaţiei Lom- < 2,5 bari (Presiune internă a duze- bardia/Italia lor < 1,0 bari) Poliester 1,5 bari - 2,0 bari Presiune max. de intrare a pistolului 10,0 bari Consum de aer la o presiune de intrare a pistolului de 2,0 bari 290 LN/min HVLP 350 LN/min... -
Page 321: Asamblarea Pistolului De Vopsit
Manual de utilizare SATAjet 100 B F RP/HVLP, B P Asamblarea pistolului de vopsit [1] [1-1] Mâner al pistolului de vopsit [1-9] Dispozitiv de blocare a [1-2] Manetă picurării [1-3] Set de duze cu duză de aer, [1-10] Dispozitiv de reglare a jetului duză de vopsea (nu este rotund/lat vizibilă), ac pentru vopsea [1-11] Şurub pentru dispozitiv (nu este vizibil) de reglare a cantităţii de [1-4] Racord pistol de vopsit cu material... - Page 322 în alt mod, li se interzice manipularea pisto- lului de vopsit! • Nu puneţi niciodată pistolul de vopsit în funcţiune dacă prezintă deteriorări sau piese lipsă! În special, utilizaţi numai dacă şurubul de blocare este ferm montat [1-14]! • Verificaţi pistolul de vopsit înainte de fiecare utilizare şi reparaţi-l, după caz! • În caz de defecţiune, scoateţi pistolul de vopsit din funcţiune, deta- şaţi-l de la reţeaua de aer comprimat! • Nu reconstruiţi pistolul de vopsit sau nu-l modificaţi din punct de vedere tehnic! • Utilizaţi exclusiv piese de schimb, respectiv accesorii originale SATA! • Utilizaţi exclusiv maşini de spălat recomandate de SATA! Respectaţi manualul de utilizare! • Nu prelucraţi niciodată lichide de pulverizat cu conţinut de acizi, leşii sau benzină! • Nu utilizaţi niciodată pistolul de vopsit în zona surselor de aprindere, precum focul deschis, ţigări aprinse sau dispozitive electrice neprote- jate împotriva exploziei! • Aduceţi în mediul de lucru al pistolului de vopsit exclusiv cantităţile de solvenţi, vopsea, lac sau alte lichide de pulverizat periculoase necesa- re pentru avansarea lucrului! După terminarea lucrului, depozitaţi-le în...
- Page 323 Manual de utilizare SATAjet 100 B F RP/HVLP, B P 6.3. Echipament de protecţie personală Avertisment! • La utilizarea pistolului de vopsit, precum şi la curăţare şi întreţine- re, purtaţi întotdeauna protecţie aprobată pentru respiraţie şi ochi, precum şi mănuşi de protecţie şi nbsp;îmbrăcăminte şi încălţăminte de lucru! • La utilizarea pistolului de vopsit, poate fi depăşit un nivel al presiunii acustice de 85 dB(A). Purtaţi nbsp;protecţie adecvată a auzului! La utilizarea pistolului de vopsit, nu transferaţi vibraţiile asupra părţilor corpului utilizatorului. Forţele de recul sunt reduse. 6.4. Utilizarea în medii cu potenţial exploziv Semn Ex Grupa de aparate Categoria de Categorie gaz Clasa de tempe- aparate ratură...
-
Page 324: Indicaţii Privind Siguranţa
2. • Aer comprimat mai curat, de ex. datorită filtrului SATA filter 100, nr. art. 148247 utilizabil în afara cabinei de vopsit sau filtrului SATA filter 484, nr. art. 92320 utilizabil în cabina de vopsit. • Furtun de aer comprimat cu diametru interior de minim 9 mm (vezi indicaţia de avertizare), de ex. nr. art. 53090. 1. Verificaţi fixarea tuturor şuruburilor [2-1], [2-2], [2-3], [2-4] şi [2- 5]. Strângeţi manual duza de vopsea [2-1] conform [7-4] (14 Nm). - Page 325 • La [3-2], [3-3] şi [3-4] micrometrul de aer trebuie [1-13] să fie com- plet deschis/să stea vertical. • Dacă nu se obţine presiunea de intrare necesară a pistolului, presi- unea trebuie majorată la reţeaua de aer comprimat; presiunea prea mare duce la forţe prea înalte de retragere. [3-1] SATA adam 2 (Accesoriu / Metodă Exactă). [3-2] Manometru separat cu dispozitiv de reglare (accesoriu). [3-3] Manometru separat fără dispozitiv de reglare (accesoriu). [3-4] Măsurarea presiunii la reţeaua de aer comprimat (Metodă Inexactă): Regula lui Faust: Reglaţi presiunea per 10 m furtun de aer comprimat (diametru interior 9 mm) de la dispozitivul de reducere a presiunii cu 0,6 bari mai înaltă decât presiunea de intrare...
-
Page 326: Curăţarea Pistolului De Vopsit
• Utilizaţi lichid neutru de curăţare (valoare pH 6 - 8)!* • Nu utilizaţi acizi, leşii, agenţi bazici, agenţi de decapare, agenţi neadecvaţi de regenerare sau alţi agenţi agresivi de curăţare!* • Nu scufundaţi pistolul de vopsit în lichidul de curăţare!* • Curăţaţi alezajele numai cu perii de curăţare SATA sau cu ace de curăţare a duzelor SATA. Utilizarea altor unelte poate cauza deteriorări şi poate influenţa jetul de pulverizat. Accesoriu recomandat: Set de curăţare nr. art. 64030. • Utilizaţi exclusiv maşini de spălat recomandate de SATA! Respectaţi manualul de utilizare! •... -
Page 327: Întreţinerea
Manual de utilizare SATAjet 100 B F RP/HVLP, B P Indicaţie! • După curăţarea setului de duze, controlaţi aspectul suprafeţei pulve- rizate! • Alte sfaturi pentru curăţare: www.sata.com/TV. Întreţinerea Avertisment! Precauţie! • Înaintea oricărei lucrări de întreţinere, decuplaţi pistolul de vopsit de la reţeaua de aer comprimat! • Demontaţi şi montaţi piesele extrem de precaut! Utilizaţi exclusiv unealta specială livrată! 9.1. Înlocuirea setului de duze [7-1], [7-2], [7-3], [7-4], [7-5] şi [7-6] Fiecare set de duze SATA constă din "acul pentru vopsea" [7-1], "duza de aer" [7-2] şi "duza de vopsea" [7-3] şi este ajustat manual la un aspect perfect al suprafeţei pulverizate. De aceea, înlocuiţi întotdeauna... - Page 328 7.2. 9.4. Înlocuire piston de aer, arc al pistonului de aer şi micrometru de aer, etape: [10-1], [10-2] şi [10- Avertisment! • Decuplaţi pistolul de vopsit de la reţeaua de aer comprimat! Schimbul este necesar, dacă iese aer prin duza de aer şi micrometrul de aer, atunci când maneta nu este acţionată. După demontare, lubrifiaţi micrometrul de aer şi arcul cu unsoare pentru pistoale SATA (nr. art. 48173), introduceţi cu pistonul de aer şi înşurubaţi şurubul de blocare [10-1]. După montare, reglaţi fluxul de material conform capitolului 7.2. Avertisment! • Controlaţi fixarea şurubului de blocare! Micrometrul de aer poate fi expulzat necontrolat din pistolul de vopsit! 9.5. Înlocuire garnitură (pe partea aerului) Avertisment! •...
-
Page 329: Remedierea Defecţiunilor
Manual de utilizare SATAjet 100 B F RP/HVLP, B P tonul de aer şi înşurubaţi şurubul de blocare. După montare, reglaţi fluxul de material conform capitolului 7.2. Avertisment! • Controlaţi fixarea şurubului de blocare! Micrometrul de aer poate fi expulzat necontrolat din pistolul de vopsit! 9.6. Înlocuire ax al dispozitivului de reglare a jetu- lui rotund/lat Etape: [11-1], [11-2], [11-3] [11-4] Schimbul este necesar, dacă iese aer la dispozitivul de reglare sau dispo- zitivul de reglare nu funcţionează. După demontare, ungeţi filetul de mon- tare al axului cu pastă de etanşare, de ex. Loctite 242 [11-4]. 10. Remedierea defecţiunilor Defecţiunea Cauză Remediere Jet neuniform (vibrare/ Duza de vopsea nu... - Page 330 Manual de utilizare SATAjet 100 B F RP/HVLP, B P Defecţiunea Cauză Remediere Bule de aer în cana de Duză de aer desprinsă Strângeţi manual în alimentare prin cădere mod ferm duza de aer [2-2] Spaţiu intermediar Curăţaţi cercul de aer, între duza de aer şi respectaţi capitolul 8 duza de vopsea ("cerc de aer") murdar Set de duze murdar Curăţaţi setul de duze, sau deteriorat capitolul 8 respectiv schimbaţi-l, capitolul Prea puţin lichid de Umpleţi cana de ali-...
- Page 331 Manual de utilizare SATAjet 100 B F RP/HVLP, B P Defecţiunea Cauză Remediere Dispozitiv de reglare a Dispozitivul de reglare Desfaceţi dispozitivul jetului rotund/lat - nu a fost răsucit prea pu- de reglare cu cheia se poate roti ternic în sens contrar universală; faceţi-l acelor de ceasornic, accesibil sau schimbaţi până la limită; axul din complet, capitolul 9.6 filetul pistolului este slăbit Pistolul de vopsit nu Locaşul pistonului de Curăţaţi locaşul pisto- evacuează aer...
-
Page 332: Dezafectarea
12. Serviciul asistenţă clienţi Accesorii, piese de schimb şi suport tehnic se pot primi de la comerciantul dumneavoastră SATA. 13. Garanţie / responsabilitate Sunt valabile Condiţiile Comerciale Generale ale SATA şi, după caz, alte convenţii contractuale, precum şi legile respectiv valabile. SATA nu îşi asumă responsabilitatea, în special în caz de: • Nerespectare manualului de utilizare • Utilizare neconformă destinaţiei prevăzute a produsului • Utilizare de personal necalificat • Neutilizare a echipamentului personal de protecţie • Neutilizare a accesoriilor şi pieselor de schimb originale • Reconstrucţii din proprie iniţiativă sau modificări tehnice • Eroziune / Uzură naturală... -
Page 333: Declaraţie De Conformitate Ce
Numai la varianta de execuţie SATAjet 100 B P 25874 Garnitură inelară 9 x 1,5 78154 Capac de închidere Conţinut/ă în setul de reparaţie (nr. art. 130542) Conţinut/ă în unitatea de service pistoane de aer (nr. art. 92759) Conţinut/ă în setul de garnituri (nr. art. 183780) 15. Declaraţie de conformitate CE Producător: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Prin prezentul document declarăm faptul că produsul mai jos menţionat, în forma în care a fost introdus de noi pe piaţă, este conform, din punct de... - Page 334 Norme aplicate armonizate: • DIN EN 1127-1:2011 „Protecţia împotriva exploziilor Partea 1: Baze şi metodică" • DIN EN 13463-1:2009 "Aparate neelectrice pentru utilizarea în medii cu potenţial exploziv - Partea 1: Principii de bază şi cerinţe" • DIN EN ISO 12100:2011; „Siguranţa utilajelor, cerinţe de ordin general“ • DIN EN 1953:2013 „Aparate de stropire şi pulverizare pentru materiale de acoperire în strat - cerinţe privind siguranţa“ Norme aplicate naţionale: • DIN 31000:2011 „Principii directoare generale pentru fabricarea în con- diţii de siguranţă a produselor tehnice“ Documentele necesare în conformitate cu Directiva 2014/34/UE Anexa VIII sunt arhivate la locația 0123, sub numărul de referință 70023722, pentru o perioadă de 10 ani. 70806 Kornwestheim, 08.06.2016 Albrecht Kruse Director SATA GmbH & Co. KG...
-
Page 335: Символы
Руководство по эксплуатации SATAjet 100 B F RP/HVLP, B P Содержание [язык оригинала: немецкий] Символы ......335 Очистка краскопульта ..343 Технические характеристи- Техобслуживание ....344 ки .......... 335 10. Устранение неисправно- Объем поставки ....336 стей ........347 Конструкция краскопульта . 337 11. -
Page 336: Объем Поставки
Руководство по эксплуатации SATAjet 100 B F RP/HVLP, B P Рекомендуемое входное давление пистолета "Compliant" > 2,0 бар (Внутреннее давление сопел > 0,7 бар) Соответствующее зако- < 2,5 бар (Внутреннее давление нодательство Ломбар- сопел < 1,0 бар) дии/Италии Полиэфир 1,5 бар - 2,0 бар Макс. -
Page 337: Конструкция Краскопульта
Руководство по эксплуатации SATAjet 100 B F RP/HVLP, B P Конструкция краскопульта [1] [1-1] Ручка краскопульта [1-9] Блокировка капель [1-2] Спусковая скоба [1-10] Элемент регулирования [1-3] Набор распылительных круглой / широконаправ- насадок с воздушным со- ленной струи плом, соплом для распы- [1-11] Винт, элемент... -
Page 338: Указания По Технике Безопасности
Руководство по эксплуатации SATAjet 100 B F RP/HVLP, B P Указания по технике безопасности 6.1. Общие указания по технике безопасности Предупреждение! Осторожно! • Перед применением краскопульта внимательно прочтите полно- стью все указания по технике безопасности и инструкцию по экс- плуатации. Следует соблюдать указания по технике безопасности и... - Page 339 Руководство по эксплуатации SATAjet 100 B F RP/HVLP, B P Предупреждение! Осторожно! • Использовать исключительно оригинальные запчасти или при- надлежности фирмы SATA! • Использовать исключительно рекомендованные фирмой SATA моечные машины! Соблюдать положения инструкции по эксплуата- ции! • Запрещается использовать распыляемые среды, содержащие...
-
Page 340: Ввод В Эксплуатацию
не имеющие повреждений шланги для сжатого воздуха, находя- щиеся в безупречном техническом состоянии и выдерживающие длительное давление минимум 10 бар, напр., арт. № 53090! Указание! Должны быть выполнены следующие условия: • Подключение сжатого воздуха G 1/4 a или подходящий соедини- тельный наконечник SATA. - Page 341 (расход воздуха) и давление (рекомендуемое входное давление краскопульта) в соответствии с данными в главе 2. • Чистый сжатый воздух, напр., с помощью фильтра SATA 100, арт. № 148247, вне окрасочной кабины, или фильтра SATA 484, арт. № 92320, используется внутри окрасочной кабины.
- Page 342 то необходимо повысить давление в сети сжатого воздуха; слиш- ком высокое давление требует приложения больших спусковых усилий. [3-1] SATA adam 2 (принадлежности / метод точного измерения). [3-2] Отдельный манометр с регулирующим устройством (при- надлежности). [3-3] Отдельный манометр без регулирующего устройства (при- надлежности).
-
Page 343: Очистка Краскопульта
растворы, неподходящие реагенты или другие агрессивные моющие средства!* • Не опускать краскопульт в моющее средство!* • Отверстия чистить только с помощью щеток SATA или иголок для чистки сопел SATA. Использование других инструментов может привести к повреждениям и ухудшению качества распыляемой... -
Page 344: Техобслуживание
9.1. Замена комплекта сопел [7-1], [7-2], [7-3], [7-4], [7-5] и [7-6] Любой комплект сопел SATA состоит из "иглы краскораспылителя" [7-1], "воздушного сопла" [7-2] и "сопла для распыления краски" [7-3] и юстирован вручную на оптимальный характер распыления. В связи с этим всегда полностью заменять весь комплект сопел. После уста- новки... - Page 345 вой скобе из воздушного сопла или воздушного микрометра выходит воздух. После демонтажа смазать воздушный микрометр и пружи- ну консистентной смазкой для краскораспылителей SATA (арт. № 48173), установить с воздушным поршнем и закрутить фиксирующий винт [10-1]. После установки настроить расход материала согласно...
- Page 346 1. После демонтажа проверить шток воздушного поршня [10-4]; при необходимости очистить или заменить в случае наличия повреж- дения (например, царапин или искривлений), смазать высокоэф- фективной смазкой SATA (арт. № 48173) и установить, соблю- дать правильное направление установки! 2. Смазать воздушный микрометр и пружину, вставить с воздушным...
-
Page 347: Устранение Неисправностей
Руководство по эксплуатации SATAjet 100 B F RP/HVLP, B P 10. Устранение неисправностей Неисправность Причина Способ устранения Неспокойный харак- Сопло для распыле- Подтянуть сопло для тер распыляемой ния краски затянуто распыления краски струи (пульсация/вы- недостаточно прочно [2-1] с помощью уни- бросы) или... - Page 348 Руководство по эксплуатации SATAjet 100 B F RP/HVLP, B P Неисправность Причина Способ устранения Характер распыле- Отверстия воздушно- Очистить воздушное ния: струя слишком го сопла заполнены сопло, соблюдать маленькая, косая, лаком положения в главе 8 односторонняя или Наконечник сопла Проверить нако- неоднородная...
-
Page 349: Утилизация
используемый для вторичной переработки. Во избежание отрица- тельного воздействия на окружающую среду батарею и остатки рас- пыляемой среды утилизировать надлежащим образом отдельно от краскопульта. Соблюдать местные предписания! 12. Сервисная служба Принадлежности, запчасти и техническую помощь вы получите у вашего поставщика продукции фирмы SATA. -
Page 350: Гарантия / Ответственность
Руководство по эксплуатации SATAjet 100 B F RP/HVLP, B P 13. Гарантия / ответственность Законную силу имеют Общие условия заключения сделок SATA и в случае необходимости другие договорные обязательства, а также действующие законы. В особенности SATA не несет ответственности в случае: •... -
Page 351: Декларация Соответствия Стандартам Ес
Входит в комплект уплотнений (арт. № 183780) 15. Декларация соответствия стандартам ЕС Изготовитель: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Настоящим мы заявляем, что описанное ниже изделие по своему конструктивному замыслу и исполнению, а также в реализованной... - Page 352 • DIN 31000:2011 «Общие положения безопасного конструирования технических изделий» Документация, требуемая согласно Приложению VIII директивы 2014/34/EC, будет храниться в течение 10 лет в уполномоченной организации номер 0123 под номером документа 70023722. 70806 Корнвестхайм, 08.06.2016 Albrecht Kruse Директор SATA GmbH & Co. KG...
-
Page 353: Symboler
Bruksanvisning SATAjet 100 B F RP/HVLP, B P Innehållsförteckning [originalversion: tyska] Symboler ......353 Rengöring av lackeringspisto- Tekniska data ....... 353 len ......... 360 Leveransomfattning ....354 Underhåll ......361 Lackeringspistolens konstruk- 10. Felavhjälpning ...... 363 tion ........355 11. Avfallshantering ....365 Avsedd användning .... -
Page 354: Leveransomfattning
Bruksanvisning SATAjet 100 B F RP/HVLP, B P Rekommenderat ingångstryck i pistolen Överensstämmer med lag- < 2,5 bar (tryck i munstycket < 1,0 stiftningen i Lombardiet/ bar) Italien polyester 1,5 bar - 2,0 bar Max. ingångstryck i pistolen 10,0 bar Luftförbrukning vid 2,0 bar ingångstryck i pistolen 290 Nl/min HVLP... -
Page 355: Lackeringspistolens Konstruktion
Bruksanvisning SATAjet 100 B F RP/HVLP, B P Lackeringspistolens konstruktion [1] [1-1] Lackeringspistolens handtag [1-9] Droppspärr [1-2] Avtryckarbygel [1-10] Reglering av rund/bred stråle [1-3] Munstyckssats med luftmun- [1-11] Skruv för reglering av materi- stycke, färgmunstycke (syns almängd inte), färgnål (syns inte) [1-12] Stoppmutter för reglering av [1-4] Anslutning av lackeringspi- materialmängd... - Page 356 • Du får aldrig bygga om eller ändra lackeringspistolen tekniskt på egen hand! • Använd enbart SATA originalreservdelar resp. originaltillbehör! • Använd endast tvättmaskiner som rekommenderas av SATA! Följ bruks- anvisningen! • Sprutmedier som innehåller syra, lut eller bensin får aldrig användas! •...
- Page 357 Bruksanvisning SATAjet 100 B F RP/HVLP, B P 6.3. Personlig skyddsutrustning Varning! • Vid hantering av lackeringspistolen samt vid rengöring och under- håll måste alltid godkända andnings- och ögonskydd samt lämpliga skyddshandskar och arbetskläder samt skyddsskor användas! • Vid användningen av lackeringspistolen kan en bullernivå på 85 dB(A) överskridas.
-
Page 358: Driftstart
• Säkerställ en minsta tryckluftsvolymström (luftförbrukning) och ett minsta tryck (rekommenderat ingångstryck i pistolen) i enlighet med kapitel 2. • Rent lufttryck, t.ex. genom SATA filter 100, artikelnr 148247, som kan användas utanför lackeringskabinen eller SATA filter 484, artikelnr 92320, som kan användas inne i lackeringskabinen. - Page 359 • Om det ingångstryck som krävs i pistolen inte uppnås måste trycket höjas i tryckluftsnätet. Ett för högt tryck leder till för höga avtryckar- krafter. [3-1] SATA adam 2 (tillbehör/exakt metod). [3-2] Separat manometer med regleranordning (tillbehör). [3-3] Separat manometer utan regleranordning (tillbehör).
-
Page 360: Rengöring Av Lackeringspistolen
• Doppa inte ner lackeringspistolen i rengöringsvätska!* • Hål får endast rengöras med SATA rengöringsborstar eller SATA mun- stycksrengöringsnålar. Användning av andra verktyg kan leda till skador och försämring av sprutstrålen. Rekommenderat tillbehör: Rengörings- sats artikelnr 64030. -
Page 361: Underhåll
Tips! Kontrollera tätningsytorna i lackeringspistolen efter demonteringen [8- 2], rengör dem vid behov. Vid skador kontaktar du din SATA-återförsäl- jare. Placera den nya luftfördelarringen med hjälp av markeringen 12h [8-3] (tapp i hålet) och tryck in den jämnt. Ställ in materialgenomström-... - Page 362 Detta byte är nödvändigt om det tränger ut luft vid luftmunstycket eller vid luftmikrometern när avtryckarbygeln inte är aktiverad. Fetta in luftmikro- metern och fjädern med SATA pistolfett (artikelnr 48173) efter demonte- ringen, montera den tillsammans med luftkolven och skruva in låsskruven [10-1].
-
Page 363: Felavhjälpning
Bruksanvisning SATAjet 100 B F RP/HVLP, B P 2. Fetta även in luftmikrometern och fjädern, montera dem tillsammans med luftkolven och låsskruven. Ställ in materialgenomströmningen enligt kapitel 7.2 efter monteringen. Varning! • Kontrollera att låsskruven sitter fast! Luftmikrometern kan skjuta ut okontrollerat ur lackeringspistolen! 9.6. - Page 364 Bruksanvisning SATAjet 100 B F RP/HVLP, B P Orsak Avhjälpning Sprutbilden för liten, Lackmunstyckets hål Rengör luftmunstycket, sned, ensidig eller belagda med lack ta del av kapitel 8 delad Färgmunstyckets spets Kontrollera färgmun- (färgmunstyckets tapp) styckets spets resp. skadad byt munstyckssatsen, kapitel 9.1 Ingen funktion för reg- Luftfördelarringen inte...
-
Page 365: Avfallshantering
Följ de lokala föreskrifterna! 12. Kundtjänst Tillbehör, reservdelar och teknisk support kan du få av din SATA-återför- säljare. 13. Garanti / ansvar SATA:s allmänna affärsvillkor och eventuella ytterligare avtalade villkor samt de lokalt gällande lagarna gäller. - Page 366 Packning med tre tätningar till spindel för reglering av rund/ bred stråle 133942 Tätningshållare (på luftsidan) 133959 Fjädersats med 3x färgnål/3x luftkolvsfjäder 133967 Packning med tre låsskruvar till SATA luftmikrometer 133983 Luftanslutning 133991 Packning med tre luftkolvshuvuden 139188 Materialmängdsreglering med motmutter 139964 Luftmikrometer (endast vid utförandet SATAjet 100 BF RP/...
-
Page 367: Eg Konformitetsförklaring
Ingår i tätningssatsen (artikelnr 183780) 15. EG konformitetsförklaring Tillverkare: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Härmed förklarar vi att den produkt som nämns nedan på grund av sin grundidé, sin konstruktion och sitt byggsätt i den version som distribueras av oss motsvarar de grundläggande säkerhetskraven enligt EU-direktiv... - Page 368 Bruksanvisning SATAjet 100 B F RP/HVLP, B P 70806 Kornwestheim, 2016-06-08 Albrecht Kruse Verkställand direktör SATA GmbH & Co. KG...
-
Page 369: Simboli
Navodilo za obratovanje SATAjet 100 B F RP/HVLP, B P Kazalo [originalna različica: nemška] Simboli ........369 8. Čiščenje lakirne pištole ..376 2. Tehnični podatki ....369 9. Vzdrževanje ......377 3. Obseg dobave ...... 370 10. Odpravljanje motenj ..... 379 4. Sestava lakirne pištole ..371 11. Odlaganje ...... -
Page 370: Obseg Dobave
Navodilo za obratovanje SATAjet 100 B F RP/HVLP, B P Priporočeni vhodni tlak pištole Polyester 1.5 bar - 2.0 bar Maks. vhodni tlak pištole 10.0 bar Poraba zraka pri 2.0 bar - vhodni tlak pištole 290 Nl/min HVLP 350 Nl/min Polyester 245 Nl/min Maks. temperatura brizgalnega medija 50 °C Teža SATAjet 100 B F RP/HVLP 601 g 478 g 610 g SATAjet 100 B P 612 g 489 g 621 g Priključek za stisnjeni zrak G 1/4 Količina polnjenja posode za tekočino (plastična masa) -
Page 371: Sestava Lakirne Pištole
Navodilo za obratovanje SATAjet 100 B F RP/HVLP, B P Sestava lakirne pištole [1] [1-1] ročaj lakirne pištole [1-9] zapora proti kapljanju [1-2] ročica za sprožitev [1-10] regulacija okroglega / široke- [1-3] komplet šob z zračno šobo, ga curka šobo za barve (ni vidna), iglo [1-11] vijak za reguliranje količine za barve (ni vidna) materiala [1-4] priključek za lakirno pištolo [1-12] nasprotna matice za reguli- s QCC ranje količine materiala [1-5] priključek za posodo za teko- [1-13] zračni mikrometer čino s QCC [1-14] vijak za pritrditev zračnega [1-6] sito za lak (ni vidno) - Page 372 • Upoštevajte krajevne varnostne predpise, predpise o preprečevanju nezgod in o zaščiti pri delu ter predpise o varovanju okolja! • Lakirne pištole nikoli ne usmerjajte proti živim bitjem! • Uporabljati, čistiti in vzdrževati jo sme samo strokovna oseba! • Osebe, katerih reakcijska sposobnost je zmanjšana zaradi mamil, alkohola, zdravil ali na drug način, je prepovedana uporaba lakirne pištole! • Lakirne pištole nikoli ne uporabljajte, če je poškodovana ali pri manj- kajočih delih! Še posebej jo smete uporabljati samo trdno vgrajenem pritrdilnim [1-14] vijakom! • Lakirno pištole pred vsako uporabi preverite in jo po potrebi popravite! • Lakirno pištolo v primeru, da je poškodovana, takoj izključite iz obrato- vanja, ločite jo z mreže za stisnjeni zrak! • Lakirne pištoli nikoli ne smete samovoljno predelovati ali tehnično spre- minjati! • Uporabljajte izključno originalne SATA nadomestne dele oziroma pribor! • Uporabljajte izključno s strani podjetja SATA priporočene pralne stroje! Upoštevajte navodilo za obratovanje! • Nikoli ne obdelujte brizgalnih medijev, ki vsebujejo kisline, luge ali bencin! • Lakirne pištole nikoli ne uporabljajte na območju virov vžiga kot npr. odprtega ognja, tlečih cigaret ali električnih naprav brez protieksplozij- ske zaščite! • V obratovalno okolje lakirne pištole prinesite samo za delovni po- stopek potrebno količino topila, barve, laka ali drugega nevarnega brizgalnega medija! Te medije po koncu dela odnesite v skladiščne prostore, ki odgovarjajo namembnosti!
- Page 373 Navodilo za obratovanje SATAjet 100 B F RP/HVLP, B P 6.3. Osebna zaščitna oprema Opozorilo! • Pri uporabi lakirne pištole ter pri čiščenju in vzdrževanju vedno nosite registrirano zaščito za dihanje in za oči ter predpisane zaščitne rokavi- ce in delovna oblačila ter delovne čevlje! • Pri uporabi lakirne pištole se lahko prekorači nivo zvočnega tlaka 85 dB(A). Nosite primerno zaščito za sluh! Pri uporabi se ne prenašajo nikakršne vibracije na dele telesa upravljalca. Sile povratnih sunkov so nizke. 6.4. Uporaba na območjih, ki jih ogroža eksplozija Znak EX Skupina naprav Kategorija naprav Kategorija Plin Temperaturni razred 6.4.1 Splošno...
-
Page 374: Zagon
Zagotovite izpolnjevanje naslednjih pogojev: • Priključek za stisnjeni zrak G 1/4 a ali primeren SATA priključni nasta- vek. • Zagotovite minimalen tok prostornine stisnjenega zraka (poraba zraka) in tlak (priporočeni vhodni tlak na vhodu pištole) v skladu s poglavjem 2. • Čist komprimirani zrak, npr. s SATA filtrom 100, št. artikla. 148247 izven lakirne kabine ali SATA filtrom 484, št. artikla 92320 pri uporabi znotraj lakirne kabine. • Gibka cev za stisnjeni zrak z notranjim premerom najmanj 9 mm (glej opozorilni napotek), npr. št. izd. 53090. 1. Vse vijake [2-1], [2-2], [2-3], [2-4] in [2-5] preverite glede trdnega položaja. Barvno šobo [2-1] po [7-4] na roko (14 Nm) zategnite. Zaporni vijak [2-5] po [10-1] preverite glede trdnega položaja, po potrebi ga trdno zategnite. - Page 375 [3-3] do [3-4]), ročico za sprožitev ponovno popustite. • Pri [3-2], [3-3] in [3-4] mora biti zračni mikrometer [1-13] popolno- ma odprt / stati navpično. • Če se ne doseže potrebni vhodni tlak pištole, se mora povišati tlak v omrežju stisnjenega zraka; previsok tlak vodi do povišanih sprožilnih sil. [3-1] SATA adam 2 (pribor / natančna metoda). [3-2] Posebni manometer s pripravo za reguliranje (pribor). [3-3] Posebni manometer brez priprave za reguliranje (pribor). [3-4] Merjenje tlaka na omrežju stisnjenega zraka (najmanj natančna metoda): Zlato pravilo: Tlak nastavite tako, da bo za vsakih 10 m cevi za stisnjeni zrak (notranji premer 9 mm) na redu- cirnem ventilu za 0,6 bar višji kot priporočeni vhodni tlak na pištoli.
-
Page 376: Čiščenje Lakirne Pištole
• Uporabljajte nevtralno čistilno tekočino (pH vrednost 6 do 8)!* • Ne uporabljajte nikakršnih kislin, lugov, baz, sredstev za odstranjevanje z luženjem, neprimernih regeneratov ali dru- gih agresivnih čistil!* • Lakirne pištole ne potapljajte v čistilno tekočino!* • Vrtine čistite samo s SATA čistilnimi ščetkami ali s SATA iglami za čišče- nje šob. Uporaba drugih orodij lahko povzroči poškodbe in okrnjenost brizgalnega curka. Priporočeni pribor: čistilni set, št. izd. 64030. • Uporabljajte izključno s strani podjetja SATA priporočene pralne stroje! Upoštevajte navodilo za obratovanje! • Zračni kanal med celotnim postopkom pranja polnite s čistim zrakom! •... -
Page 377: Vzdrževanje
Navodilo za obratovanje SATAjet 100 B F RP/HVLP, B P Napotek! • Po čiščenju seta šob kontrolirajte brizgalno sliko! • Ostali nasveti za čiščenje: www.sata.com/TV. Vzdrževanje Opozorilo! Pozor! • Pred vsemi vzdrževalnimi deli lakirno pištolo ločite iz omrežja stisnje- nega zraka! • Dele montirajte in demontirajte skrajno previdno! Uporabljajte izključ- no dobavljeno orodje! 9.1. Zamenjava seta šob [7-1], [7-2], [7-3], [7-4], [7-5] in [7-6] Vsak SATA set šob je sestavljen iz „barvne igle“ [7-1], „zračne šobe“ [7- 2] in „barvne šobe“ [7-3] in je ročno nastavljen za odlično brizgalno sliko. Zato set šob vedno kompletno zamenjajte. Po vgradnji nastavite pretok materiala v skladu s poglavjem 7.2. 9.2. Zamenjava obroča za porazdelitev zraka,... - Page 378 9.4. Zamenjava zračnega bata, batne vzmeti in mi- krometra, koraki: [10-1], [10-2] in [10-3] Opozorilo! • Lakirno pištolo ločite iz omrežja stisnjenega zraka! Zamenjava je potrebna, če pri neaktivirani ročici za sprožitev izstopa zrak na zračni šobi ali na zračnem mikrometru. Po demontaži zračni mikrome- ter in vzmet namažite s SATA mastjo za pištole (št. izd. 48173), ga vsta- vite z zračnim batom in privijte pritrdilni vijak [10-1]. Po vgradnji nastavite pretok materiala v skladu s poglavjem 7.2. Opozorilo! • Preverite pritrdilni vijak glede trdnega položaja! Zračni mikrometer se lahko nekontrolirano izstreli iz lakirne pištole! 9.5. Zamenjava tesnila (zračna stran) Opozorilo! • Lakirno pištolo ločite iz omrežja stisnjenega zraka! Koraki: [9-1], [9-2], [10-1], [10-2], [10-3], [10-4] in [10-5] Zamenjava tesnila, ki se samodejno naknadno nastavlja [10-5] je potreb- no, če zrak izstopa iz ročice za sprožitev.
-
Page 379: Odpravljanje Motenj
Navodilo za obratovanje SATAjet 100 B F RP/HVLP, B P Opozorilo! • Preverite pritrdilni vijak glede trdnega položaja! Zračni mikrometer se lahko nekontrolirano izstreli iz lakirne pištole! 9.6. Zamenjava vretena za reguliranje okroglega/ širokega curka Koraki: [11-1], [11-2], [11-3] [11-4] Zamenjava je potrebna, če iz regulacije izstopa zrak ali če regulacija ne deluje. Po demontaži namažite vgradni navoj vretena s tesnilnim sredstvom, npr. Loctite 242 [11-4]. 10. Odpravljanje motenj Motnja Vzrok Odprava/pomoč Nemiren brizgalni Barvna šoba ni privita Barvno šobo [2-1] za- curek (frfotanje/pljuva- dovolj čvrsto tegnite z univerzalnim nje) ali zračni mehurčki... - Page 380 Navodilo za obratovanje SATAjet 100 B F RP/HVLP, B P Motnja Vzrok Odprava/pomoč Zračni mehurčki v po- Zračna šoba ni dobro Zračno šobo [2-2] z sodi za tekočino pritrjena roko trdno privijte Vmesni prostor med Očistite zračni krog, zračno šobo in barvno upoštevajte poglavje 8 šobo („zračni krog“ umazan Set šob umazan ali Očistite set šob, pog- poškodovan lavje 8, oziroma ga zamenjajte, poglavje Premalo brizgalnega Napolnite posodo za medija v posodi za tekočino [1-6] tekočino Tesnilo barvne igle Zamenjajte tesnilo pokvarjeno barvne igle, poglavje Brizgalna slika Vrtine zračne šobe Očistite zračno šobo, premajhna,poševna, zamašene z lakom upoštevajte poglavje 8 enostranska ali raz- Konica barvne šobe Preverite čepek barvne cepljena (čepek barvne šobe) šobe glede poškodb , poškodovan(a)
-
Page 381: Odlaganje
Iz lakirne pištola kaplja Tujek med konico Očistite barvno šobo in na konici barvne šobe barvne igle in barvno barvno iglo, upoštevaj- („čepek barvne šobe“) šobo te poglavje 8 Set šob poškodovan Zamenjajte set šob, poglavje 9 11. Odlaganje Odlaganje v celoti izpraznjene lakirne pištole kot surovine. Da bi se pre- prečila škoda za okolje, baterijo in ostanke brizgalnega medija pravilno odstranjujte ločeno od lakirne pištole. Upoštevajte krajevne predpise! 12. Servisna služba Pribor, nadomestne dele in tehnično pomoč prejmete pri vašem SATA trgovcu. 13. Jamstvo / odgovornost Veljajo Splošni poslovni pogoji podjetja SATA ter morebitni dodatni pogod- beni dogovori ter posamezno veljavni zakoni. SATA še posebej ne nosi nikakršne odgovornosti pri:... -
Page 382: Nadomestni Deli
3988 Posamični zavitek sit za lak z 10 kosi 6395 Zavitek s 4 CCS clips (zelen, moder, rdeč, črn) 9050 Set orodja (ki ga sestavljajo: orodje za izvlečenje obroča za porazdelitev zraka, sita za lak, čistilna ščetka, notranji šeste- rorobni ključi z velikostmi ključa 2 in 4 ter univerzalni ključ) 15438 Tesnilo za barvno iglo 27243 0,6 l QCC posoda za tekočino za hitro menjavo (plastična masa) 49395 Navojni pokrov za 0,6 l posodo iz umetne mase 76018 Zavoj z 10 x 10 kosov sit za lak 76026 Zavoj s 50 x 10 kosov sit za lak 89771 Vreteno za regulacijo okroglega / širokega curka 91959 Palica za zračni bat 130492 Set sprožilne ročice SATAjet 100 133926 Set valjčkov držala 133934 Zavoj s 3 tesnili za vreteno regulacije okroglega/širokega cur- 133942 Držalo tesnila (zračna stran) 133959 Set vzmeti po 3-x za barvno iglo / 3-x vzmeti za zračni bat 133967 Zavoj s 3 pritrdilnimi vijaki za SATA zračni mikrometer 133983 Zračni priključek 133991 Zavoj s 3 glavami zračnega bata... -
Page 383: Es Vyhlásenie O Zhode
O obroč 9 x 1,5 78154 Pokrovna kapa Vsebovan v setu za popravila (št. izd. 130542) Vsebovan v servisni enoti za zračni bat (št. izd. 92759) Vsebovan v setu tesnil (št. izd. 183780) 15. ES vyhlásenie o zhode Proizvajalec: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Izjavljamo, da izdelek glede zasnove, konstrukcije in izdelave v izvedbi, ki smo jo dali v promet, ustreza osnovnim zdravstvenim in varnostnim zahtevam Direktive EU 2014/34/EU in spremembam, ki veljajo v času izdelave izjave, ter ga je mogoče v skladu z Direktivo EU 2014/34/EU uporabljati v eksplozivnih območjih (ATEX), Priloga X, B. Oznaka produkta: ..........Lakirna pištola Oznaka tipa: ............SATAjet 100 B ATEX oznaka: .............. II 2 G T4 Zadevne ES direktive: •... - Page 384 Navodilo za obratovanje SATAjet 100 B F RP/HVLP, B P • DIN EN 13463-1:2009 „Neelektrične naprave za uporabo v eksplozijsko ogroženih območjih - del 1: Osnove in zahteve“ • DIN EN ISO 12100:2011; „Bezpečnosť strojov. Všeobecné zásady kon- štruovania strojov. Posudzovanie a znižovanie rizika (ISO 12100:2010)“ • DIN EN 1953:2013 „Rozprašovacie a striekacie zariadenia na povla- kové materiály. Bezpečnostné požiadavky“ Uporabljene nacionalne norme: • DIN 31000:2011 „Všeobecné zásady pre bezpečný návrh technických výrobkov“ Dokumentacija, potrebna v skladu z Direktivo 2014/34/EU, Priloga VII, je s številko dokumentacije 70023722 pri imenovanem organu z identifikacij- sko številko 0123 shranjena 10 let. 70806 Kornwestheim, 8. 6. 2016 Albrecht Kruse Poslovodja SATA GmbH & Co. KG...
-
Page 385: Symboly
Návod na použitie SATAjet 100 B F RP/HVLP, B P Obsah [pôvodná verzia: v nemeckom jazyku] Symboly ........ 385 8. Čistenie lakovacej pištole ..392 Technické údaje ....385 9. Údržba ........393 Obsah dodávky ....386 10. Odstraňovanie porúch ..395 4. Zloženie lakovacej pištole ..387 11. -
Page 386: Obsah Dodávky
Návod na použitie SATAjet 100 B F RP/HVLP, B P Odporúčaný vstupný tlak pištole Compliant legislatíva Lom- < 2,5 bar (vnútorný tlak dýzy < 1,0 bardska / Taliansko bar) Polyester 1,5 bar - 2,0 bar Max. vstupný tlak pištole 10,0 bar Spotreba vzduchu pri vstupnom tlaku pištole 2,0 bar 290 Nl/min HVLP 350 Nl/min Polyester 245 Nl/min Max. teplota striekaného média 50 °C Hmotnosť SATAjet 100 B F RP/HVLP 601 g 478 g 610 g SATAjet 100 B P 612 g 489 g 621 g Prípojka stlačeného vzduchu G 1/4 Plniace množstvo nádobky na kvapalinu (plast) 600 ml... -
Page 387: Zloženie Lakovacej Pištole
Návod na použitie SATAjet 100 B F RP/HVLP, B P Zloženie lakovacej pištole [1] [1-1] Rukoväť lakovacej pištole [1-9] Uzáver proti kvapkaniu [1-2] Jazýček spúšte [1-10] Regulácia kruhového/plo- [1-3] Súprava dýz so vzduchovou chého rozstreku dýzou, dýzou na farbu (nie je [1-11] Skrutka regulácie množstva viditeľná), ihlou na farbu (nie materiálu je viditeľná) [1-12] Poistná matica regulácie [1-4] Prípojka lakovacej pištole s množstva materiálu [1-13] Vzduchový mikrometer [1-5] Prípojka nádobky na kvapali- [1-14] Aretačná skrutka vzduchové- nu s QCC ho mikrometra... - Page 388 • Dodržiavajte miestne bezpečnostné, preventívne predpisy, predpisy bezpečnosti práce a predpisy na ochranu životného prostredia! • Lakovacou pištoľou nikdy nemierte na osoby! • Lakovaciu pištoľ smie používať, čistiť a udržiavať len odborník! • Osoby, ktorých reakčná schopnosť je v dôsledku požitia drog, al- koholu, liekov alebo inak obmedzená, nesmú s lakovacou pištoľou manipulovať! • Lakovaciu pištoľ nikdy neuvádzajte do prevádzky pri poškodení, alebo ak chýbajú niektoré jej časti! Pištoľ používajte len vtedy, ak je pevne namontovaná aretačná skrutka [1-14]! • Lakovaciu pištoľ pred každým použitím skontrolujte a v prípade potreby opravte! • Pri poškodení lakovaciu pištoľ ihneď vyraďte z prevádzky a odpojte zo siete stlačeného vzduchu! • Lakovaciu pištoľ nikdy svojvoľne neprerábajte ani technicky neupravujte! • Používajte výlučne originálne náhradné diely, resp. príslušenstvo SATA! • Používajte výlučne práčky odporúčané firmou SATA! Riaďte sa návo- dom na použitie! • Nikdy nespracúvajte striekané médiá s obsahom kyselín, lúhov alebo benzínu! • Lakovaciu pištoľ nikdy nepoužívajte v oblasti zápalných zdrojov, ako je napr. otvorený oheň, horiace cigarety alebo elektrické zariadenia, ktoré nie sú chránené pred explóziou! • Do pracovného prostredia lakovacej pištole sa dáva len také množ- stvo rozpúšťadiel, farby, laku alebo iných nebezpečných striekaných médií, ktoré je potrebné na nasledujúci pracovný krok! Po ukončení prác ich odneste do skladovacích priestorov podľa určenia!
- Page 389 Návod na použitie SATAjet 100 B F RP/HVLP, B P 6.3. Osobný ochranný výstroj Varovanie! • Pri používaní lakovacej pištole, ako aj pri čistení a údržbe vždy noste schválenú ochranu dýchacích ciest a očí a taktiež vhodné ochranné rukavice a nbsp;pracovný odev a pracovnú obuv! • Pri použití lakovacej pištole môže dôjsť k prekročeniu hladiny akustic- kého tlaku 85 dB(A). Noste vhodnú nbsp;ochranu sluchu! Pri použití lakovacej pištole nedochádza k prenosu vibrácií na časti tela obsluhujúceho personálu. Reaktívne sily sú nepatrné. 6.4. Používanie v prostrediach s nebezpečenstvom výbuchu Symbol Ex Skupina prístrojov Kategória prí- Kategória plynu Teplotná trieda strojov 6.4.1 Všeobecné údaje Lakovacia pištoľ je schválená na použitie/úschovu v prostrediach s ne- bezpečenstvom výbuchu výbušnej zóny 1 a 2.
-
Page 390: Uvedenie Do Prevádzky
č. 53090! Upozornenie! Zabezpečte nasledujúce podmienky: • Prípojka stlačeného vzduchu G 1/4 a alebo vhodné hrdlo prípojky SATA. • Zabezpečte minimálny objemový prúd stlačeného vzduchu (spotrebu vzduchu) a tlak (odporúčaný vstupný tlak pištole) podľa kapitoly 2. • Čistý stlačený vzduch, napr. cez filter SATA 100, výr. č. 148247 použiteľný mimo lakovacej kabíny alebo filter SATA 484, výr. č. 92320 použiteľný vnútri lakovacej kabíny. • Hadica na stlačený vzduch s minimálnym vnútorným priemerom 9 mm (pozri výstražné upozornenie), napr. výr. č. 53090. 1. Skontrolujte upevnenie všetkých skrutiek [2-1], [2-2], [2-3], [2-4] a [2-5]. Dýzu na farbu [2-1] dotiahnite rukou podľa [7-4] (14 Nm). Skontrolujte upevnenie aretačnej skrutky [2-5] podľa [10-1], v prípa- de potreby ju dotihanite. - Page 391 2) nastavte podľa jedného z nasledujúcich odsekov [3-1], [3-2], [3- 3] až [3-4], jazýček spúšte znovu pustite. • Pri [3-2], [3-3] a [3-4] musí byť vzduchový mikrometer [1-13] úplne otvorený/vo zvislej polohe. • Ak sa nedosiahne požadovaný vstupný tlak pištole, treba zvýšiť tlak v sieti stlačeného vzduchu; príliš vysoký tlak vedie k vysokým odťaho- vým silám. [3-1] SATA adam 2 (príslušenstvo / exaktná metóda). [3-2] Samostatný manometer s regulačným zariadením (príslu- šenstvo). [3-3] Samostatný manometer bez regulačného zariadenia (príslu- šenstvo). [3-4] Meranie tlaku v sieti stlačeného vzduchu (najmenej presná metóda): Základné pravidlo: Na každých 10 m hadice na stlače- ný vzduch (vnútorný priemer 9 mm) nastavte na redukčnom ventile...
-
Page 392: Čistenie Lakovacej Pištole
• Používajte neutrálnu čistiacu kvapalinu (hodnota pH 6 až 8)!* • Nepoužívajte kyseliny, lúhy, zásady, prostriedky na odstra- ňovanie starých náterov, nevhodné regeneračné prostriedky alebo iné agresívne čistiace prostriedky!* • Lakovaciu pištoľ neponárajte do čistiacej kvapaliny!* • Otvory čistite len pomocou čistiacich kief SATA alebo ihiel na čistenie dýz. Použitie iného náradia môže viesť k poškodeniam a narušeniam rozstrekovacieho prúdu. Odporúčané príslušenstvo: Čistiaca súpra- va výr. č. 64030. • Používajte výlučne práčky odporúčané firmou SATA! Riaďte sa návo- dom na použitie! -
Page 393: Údržba
Návod na použitie SATAjet 100 B F RP/HVLP, B P Upozornenie! • Po čistení súpravy dýz skontrolujte obraz striekania! • Ďalšie tipy na čistenie: www.sata.com/TV. Údržba Varovanie! Pozor! • Pred akýmikoľvek údržbovými prácami odpojte lakovaciu pištoľ zo siete stlačeného vzduchu! • Diely odmontujte a namontuje mimoriadne opatrne! Používajte výluč- ne dodané špeciálne náradie! 9.1. Výmena súpravy dýz [7-1], [7-2], [7-3], [7-4], [7-5] a [7-6] Každá súprava dýz SATA sa skladá z „ihly na farbu“ [7-1], „vzduchovej dýzy“ [7-2] a „dýzy na farbu“ [7-3] a je ručne nastavená na perfektný obraz striekania. Preto vždy vymieňajte kompletnú súpravu dýz. Po na- montovaní nastavte priechod materiálu podľa kapitoly 7.2. 9.2. Kroky pri výmene krúžku rozdeľovača... - Page 394 9.4. Kroky pri výmene vzduchového piesta, pruži- ny vzduchového piesta a vzduchového mikro- metra: [10-1], [10-2] a [10-3] Varovanie! • Lakovaciu pištoľ odpojte zo siete stlačeného vzduchu! Výmena je potrebná vtedy, keď bez stlačenia jazýčka spúšte uniká vzdu- ch zo vzduchovej dýzy alebo zo vzduchového mikrometra. Po demontáži namažte vzduchový mikrometer a pružinu mazivom na pištole SATA (výr. č. 48173), vložte ho spolu so vzduchovým piestom a naskrutkujte are- tačnú skrutku [10-1]. Po namontovaní nastavte priechod materiálu podľa kapitoly 7.2. Varovanie! • Skontrolujte upevnenie aretačnej skrutky! Vzduchový mikrometer môže nekontrolovane vystreliť z lakovacej pištole! 9.5. Výmena tesnenia (na strane vzduchu) Varovanie! •...
-
Page 395: Odstraňovanie Porúch
Návod na použitie SATAjet 100 B F RP/HVLP, B P 2. Vzduchový mikrometer a pružinu taktiež namažte, vložte spolu so vzduchovým piestom a naskrutkujte aretačnú skrutku. Po namontovaní nastavte priechod materiálu podľa kapitoly 7.2. Varovanie! • Skontrolujte upevnenie aretačnej skrutky! Vzduchový mikrometer môže nekontrolovane vystreliť z lakovacej pištole! 9.6. Výmena vretena regulácie kruhového/ploché- ho rozstreku Kroky: [11-1], [11-2], [11-3] [11-4] Výmena je potrebná vtedy, keď uniká vzduch z regulácie alebo keď regu- lácia nefunguje. Po demontáži potrite montážny závit vretena tesniacim prostriedkom, napr. Loctite 242 [11-4]. 10. Odstraňovanie porúch Pomoc pri poru- Porucha Príčina chách Nepravidelný rozstre-... - Page 396 Návod na použitie SATAjet 100 B F RP/HVLP, B P Pomoc pri poru- Porucha Príčina chách Vzduchové bubliny v Uvoľnená vzduchová Vzduchovú dýzu [2-2] nádobke na kvapalinu dýza dotiahnite rukou Znečistený priestor Vyčistite obeh vzdu- medzi vzduchovou dý- chu, riaďte sa kapito- zou a dýzou na farbu lou 8 („obeh vzduchu“) Znečistená alebo po- Súpravu dýz očistite, škodená súprava dýz kapitola 8., resp. vy- meňte, kapitola 9.1 Nedostatočné množ- Doplňte nádobku na stvo striekaného média kvapalinu [1-6] v nádobke na kvapa- linu Chybné tesnenie ihly Vymeňte tesnenie ihly na farbu na farbu, kapitola 9.3 Obraz striekania je Otvory vzduchovej Vyčistite vzduchovú...
-
Page 397: Likvidácia
Návod na použitie SATAjet 100 B F RP/HVLP, B P Pomoc pri poru- Porucha Príčina chách Lakovacia pištoľ nevy- Znečistené osadenie Vyčistite osadenie pína vzduch vzduchového piesta vzduchového pies- alebo opotrebovaný ta a/alebo vymeňte vzduchový piest vzduchový piest, obal vzduchového piesta, kapitola 9.4 Vykonajte čistenie, Korózia na závite Čistiaca kvapalina vzduchovej dýzy, ka- (vodnatá) zostáva prí- riaďte sa kapitolou náliku materiálu (prí- liš dlho v/na pištoli 8, dajte vymeniť teleso pojke nádobky) alebo pištole na telese lakovacej... -
Page 398: Zákaznícky Servis
Návod na použitie SATAjet 100 B F RP/HVLP, B P 12. Zákaznícky servis Príslušenstvo, náhradné diely a technickú podporu získate u svojho pre- dajcu SATA. 13. Záruka / ručenie Platia Všeobecné obchodné podmienky SATA a prípadné ďalšie zmluvné dohody, ako aj príslušné platné zákony. SATA neručí predovšetkým pri: • nedodržaní návodu na použitie • používaní výrobku v rozpore s určením • používaní zo strany nezaškoleného personálu • nepoužívaní osobného ochranného výstroja • nepoužívaní originálneho príslušenstva a originálnych náhradných dielov • svojvoľných prestavbách alebo technických úpravách • prirodzenom opotrebovaní • namáhaní úderom netypickom pre dané použitie • montážnych a demontážnych prácach 14. Náhradné diely [12] Výr. č. -
Page 399: Es Izjava Skladnosti
Návod na použitie SATAjet 100 B F RP/HVLP, B P Výr. č. Názov 133934 Obal s 3 tesneniami na vreteno regulácie kruhového/plochého rozstreku 133942 Držiak tesnenia (na strane vzduchu) 133959 Súprava pružín - 3x ihla na farbu / 3x pružiny vzduchového piesta 133967 Obal s 3 aretačnými skrutkami pre vzduchový mikrometer SATA 133983 Pripojenie vzduchu 133991 Obal s 3 hlavami vzduchových piestov 139188 Regulácia množstva materiálu s poistnou maticou 139964 Vzduchový mikrometer (len pri modeli SATAjet 100 BF RP/ HVLP) 140574 Ryhovaný gombík a skrutka (po 1 kuse) 140582 Balenie s 5 tesniacimi prvkami pre dýzu na farbu 143230 Obal s 3 kusmi krúžkov rozdeľovača vzduchu len pri modeli SATAjet 100 B P 25874 Krúžok O 9 x 1,5... - Page 400 Príslušné smernice ES: • Smernica ES o strojových zariadeniach 2006/42/ES • EÚ-smernica 2014/34/EÚ Zariadenia a ochranné systémy určené na použitie v potenciálne výbušnej atmosfére Použité harmonizované normy: • EN 1127-1:2011 »Eksplozivne atmosfere - Preprečevanje eksplozije in zaščita - 1. del: Osnovni pojmi in metodologija« • DIN EN 13463-1:2009 „Neelektrické prístroje určené na použitie v pros- trediach s nebezpečenstvom výbuchu - časť 1: Základy a požiadavky“ • DIN EN ISO 12100:2011; »Varnost strojev - Splošna načela načrtovanja - Ocena tveganja in zmanjšanje tveganja« • EN 1953:2013 »Razprševalna in brizgalna oprema za prekrivne mate- riale - Varnostne zahteve« Použité národné normy: • DIN 31000:2011 »Splošne smernice za varno zasnovo tehničnih izdel- kov« Podklady požadované podľa smernice 2014/34/EÚ, príloha VIII sú ulože- né na uvedenom mieste, číslo 0123 s číslom dokumentu 70023722 na 10 rokov. 70806 Kornwestheim, dňa 08.06.2016 Albrecht Kruse Konateľ SATA GmbH & Co. KG...
-
Page 401: Semboller
Kullanım talimatı SATAjet 100 B F RP/HVLP, B P İçindekiler dizini [Orijinal metin: Almanca] Semboller ......401 Boya tabancası temizliği ..408 Teknik özellikler ....401 Bakım ........409 Teslimat içeriği ..... 402 10. Arızaların giderilmesi .... 411 Boya tabancasının yapısı ..403 11. -
Page 402: Teslimat Içeriği
Kullanım talimatı SATAjet 100 B F RP/HVLP, B P Tavsiye edilen tabanca giriş basıncı Polyester 1,5 bar - 2,0 bar Maks. tabanca giriş basıncı 10,0 bar Hava sarfiyatı, 2,0 bar tabanca giriş basıncında 290 Nl/dk. HVLP 350 Nl/dk. Polyester 245 Nl/dk. Püskürtülen madde maks. -
Page 403: Boya Tabancasının Yapısı
Kullanım talimatı SATAjet 100 B F RP/HVLP, B P Boya tabancasının yapısı [1] [1-1] Boya tabancası sapı [1-9] Damlama engeli [1-2] Tetik mandalı [1-10] Dairesel/geniş huzme ayarı [1-3] Meme seti; hava memesi, [1-11] Malzeme miktarı ayar vidası boya memesi (görünmez), [1-12] Malzeme miktarı... - Page 404 şebekesinden ayırınız! • Boya tabancasında asla keyfi modifikasyonlar veya teknik değişiklikler yapmayınız! • Yalnızca orijinal SATA yedek parçaları veya aksesuarı kullanınız! • Yalnızca SATA tarafından tavsiye edilen yıkama makineleri kullanınız! Kullanım talimatına riayet ediniz! • Asla asit, kostik veya benzin içeren püskürtme maddeleri kullanmayı- nız!
- Page 405 Kullanım talimatı SATAjet 100 B F RP/HVLP, B P 6.3. Kişisel koruyucu donanım Uyarı! • Boya tabancasını kullanırken, temizlik ve bakım yaparken daima onaylı solunum ve göz maskesi, uygun koruyucu eldivenler ve iş giysi- leri ve ayakkabıları kullanınız! • Boya tabancası kullanılırken ses basıncı seviyesi 85 dB(A) değerinin üstüne çıkabilir.
-
Page 406: Devreye Alma
örn. Ürün No. 53090! Bilgi! Aşağıdaki koşulların olmasını sağlayınız: • Basınçlı hava bağlantısı G 1/4 a veya uygun SATA bağlantı nipeli. • Bölüm 2'ye göre asgari basınçlı hava hacim akışını (hava sarfiyatı) ve basıncı (tavsiye edilen tabanca giriş basıncı) tesis ediniz. - Page 407 • Gerekli tabanca giriş basıncına ulaşılmadığında, basınçlı hava şebe- kesinde basınç arttırılmalıdır; çok yüksek basınç tetik kuvvetinin çok artmasına neden olur. [3-1] SATA adam 2 (aksesuar / hassas yöntem). [3-2] Ayar tertibatlı ayrı manometre (aksesuar). [3-3] Ayar tertibatsız ayrı manometre (aksesuar).
-
Page 408: Boya Tabancası Temizliği
• Asit, kostik, baz, aşındırıcı ve uygun olmayan kimyasal sökücüler veya başka tahriş edici temizleme maddeleri kullanmayınız!* • Boya tabancasını temizleme sıvısı içine daldırmayınız!* • Delikleri yalnızca SATA temizleme fırçaları veya SATA meme temiz- leme iğneleriyle temizleyiniz. Başka takımların kullanılması hasara ve püskürtme huzmesinin olumsuz etkilenmesine neden olabilir. Tavsiye edilen aksesuar: Temizleme seti Ürün No. -
Page 409: Bakım
9.1. Meme setinin değiştirilmesi [7-1], [7-2], [7-3], [7-4], [7-5] ve [7-6] Her SATA meme seti, "Boya iğnesi" [7-1], "Hava memesi" [7-2] ve "Boya memesi" [7-3] parçalarından oluşur ve mükemmel bir püskürtme görünü- müne göre elle ayarlanmıştır. Bu nedenle meme setini her zaman komple olarak değiştiriniz. - Page 410 Tetik mandalı çekili olmadığı halde hava memesinden veya hava mikro- metresinden hava çıktığında değiştirilmesi gerekir. Söktükten sonra hava mikrometresi ve yayını SATA tabanca gresi (Ürün No. 48173) ile yağla- yınız, hava pistonuyla birlikte takınız ve sabitleme vidasını vidalayınız [10- 1]. Monte ettikten sonra malzeme akışını Bölüm 7.2'ye göre ayarlayınız.
-
Page 411: Arızaların Giderilmesi
Kullanım talimatı SATAjet 100 B F RP/HVLP, B P Monte ettikten sonra malzeme akışını Bölüm 7.2'ye göre ayarlayınız. Uyarı! • Sabitleme vidasının sıkı olup olmadığını kontrol ediniz! Hava mikro- metresi kontrolsüz şekilde boya tabancasından fırlayabilir! 9.6. Dairesel/geniş huzme ayarı milinin değiştirilmesi İşlemler: [11-1], [11-2], [11-3] [11-4] Regülatörden hava çıktığında veya regülatör çalışmadığında değiştiril- mesi gerekir. - Page 412 Kullanım talimatı SATAjet 100 B F RP/HVLP, B P Arıza SEBEPLER ÇÖZÜM ÖNERİLERİ Üstte veya Altta Yoğun Hava memesinin delik- Hava memesini te- Atış lerini boya tıkamış mizleyiniz, Bölüm 8'e dikkat ediniz Boya memesi ucu Boya iğnesi ucunda (boya memesi pimi) hasar olup olmadığını...
-
Page 413: Atığa Ayırma
SATA bayiniz tarafından aksesuar, yedek parça ve teknik destek veril- mektedir. 13. Garanti / Mesuliyet SATA firmasının genel iş koşulları ve varsa eğer diğer sözleşme hükümle- ri ve ilgili yasalar geçerlidir. SATA firması aşağıdaki hallerde mesul tutulamaz: • Kullanım talimatına riayet edilmemesi •... - Page 414 Dairesel/geniş huzme ayar mili için 3 contalı paket 133934 Conta tutucu (hava tarafı) 133942 Yay seti, 3er boya iğnesi/3er hava pistonu yayı 133959 SATA hava mikrometresi için 3 sabitleme vidalı paket 133967 Hava bağlantısı 133983 3 hava pistonu kafalı paket 133991 Kontra somunlu malzeme miktarı...
-
Page 415: Eg Uygunluk Beyanı
Kullanım talimatı SATAjet 100 B F RP/HVLP, B P 15. EG Uygunluk Beyanı Üretici: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim İşbu yazı ile, aşağıda belirtilen ürünün tarafımızdan piyasaya sürülen modelinin tasarım, yapı ve yapı türü nedeniyle 2014/34/AB AB yönetme- liğinin temel güvenlik gereksinimlerine ve beyanın düzenlendiği tarihte... - Page 416 Kullanım talimatı SATAjet 100 B F RP/HVLP, B P Albrecht Kruse Genel Müdür SATA GmbH & Co. KG...
-
Page 417: Symbols
Operating Instructions SATAjet 100 B F RP/HVLP, B P Content [Original Version: German] Symbols ........ 417 Cleaning of the Spray Gun ... 423 Technical Data ...... 417 Maintenance ......424 Scope of Delivery ....418 10. Troubleshooting ....427 Design of the Spray Gun ..419 11. -
Page 418: Scope Of Delivery
Operating Instructions SATAjet 100 B F RP/HVLP, B P Max. spray gun inlet pressure 145 psi Air consumption at 29 psi spray gun inlet pressure 10.2 cfm HVLP 12.4 cfm polyester 8.7 cfm Max. material temperature 122 °F Weight SATAjet 100 B F RP/HVLP 21.2 16.9 21.5 SATAjet 100 B P... -
Page 419: Design Of The Spray Gun
Operating Instructions SATAjet 100 B F RP/HVLP, B P Design of the Spray Gun [1] [1-1] Paint spray gun handle [1-9] Anti-drip device [1-2] Trigger [1-10] Round/flat spray control [1-3] Nozzle set consisting of air [1-11] Material flow control screw cap, fluid tip (not visible), [1-12] Material flow control counter paint needle (not visible) - Page 420 • Never manipulate or technically modify the paint spray gun! • Use original SATA spare parts and accessories only! • Exclusively use spray gun washing machines recommended by SATA! Please observe the operating instructions! • Never spray materials containing acid, alkaline or benzine! •...
-
Page 421: Use
10 bar / 145 psi, e.g. Art. No. 53090! Information! The following requirements must be fulfilled: • Use of a compressed air connection G 1/4 a or of a fitting SATA con- nection nipple. • Ensure minimum compressed air volume (air consumption) and pres-... - Page 422 Operating Instructions SATAjet 100 B F RP/HVLP, B P Information! • Clean compressed air, i.e. with SATA filter 100, Art. No. 148247, outside the spray booth or SATA filter 484, Art. No. 92320 in- side the spray booth • Use an air hose with minimum 9 mm inner diameter (see warnings), e.g.
-
Page 423: Cleaning Of The Spray Gun
Operating Instructions SATAjet 100 B F RP/HVLP, B P accurate method): rule of thumb: pressure at the pressure reducer must be set 0.6 bar higher than the recommended spray gun inlet pressure per every 10 m of air hose (inner width 9 mm). 7.2. -
Page 424: Maintenance
Operating Instructions SATAjet 100 B F RP/HVLP, B P Danger! Notice! • Drillings should be cleaned with SATA cleaning brushes or SATA nozzle cleaning needles only. The use of other tools may cause damage or may affect the spray pattern. Recommended accessory: cleaning kit Art. - Page 425 [7-1], [7-2], [7-3], [7-4], [7-5] and [7-6] Every SATA nozzle set consists of "paint needle" [7-1], "air cap" [7-2] and "fluid tip" [7-3] and has been hand-adjusted to provide a perfect spray pattern. Therefore, always exchange the complete nozzle set. After installation, please adjust material flow according to chapter 7.2.
- Page 426 Operating Instructions SATAjet 100 B F RP/HVLP, B P the air micrometer and spring with SATA high performance grease (Art. No. 48173), insert them together with the air piston and thighten the locking screw [10-1]. Adjust material flow according to chapter 7.2 after installation.
-
Page 427: Troubleshooting
Operating Instructions SATAjet 100 B F RP/HVLP, B P 10. Troubleshooting Malfunction Cause Corrective action Fluttering/spitting Fluid tip has not been Tighten fluid tip [2-1] spray fan or air bub- properly tightened with universal spanner bles appearing in the Air distribution ring is Replace air distribu- gravity flow cup damaged or clogged. -
Page 428: Disposal
Operating Instructions SATAjet 100 B F RP/HVLP, B P Malfunction Cause Corrective action Round/flat spray con- Control has been Remove control with trol cannot be regu- turned too much in universal spanner; lated counterclockwise di- rectify or replace com- rection; spindle has pletely, chapter 9.6 loosend inside the spray gun thread... -
Page 429: After Sale Service
Operating Instructions SATAjet 100 B F RP/HVLP, B P 12. After Sale Service Please ask your SATA dealer for accessories, spare parts and technical support. 13. Warranty / Liability The SATA General Conditions of Sale and Delivery and further contractual agreements, if applicable, as well as the valid legislation at the time apply. -
Page 430: Ec Declaration Of Conformity
Seal retainer (air side) 133959 Spring set consisting of 3x paint needle and 3x air piston springs each 133967 Pack of 3 locking screws for SATA air micrometer (air flow control knob) 133983 Air connection 133991 Pack of 3 air piston heads... - Page 431 The documents required according to guideline 2014/34/EC appendix VIII are filed for 10 years in the named location number 0123 with the docu- ment number 70023722. 70806 Kornwestheim, Germany, June 8, 2016 Albrecht Kruse President SATA GmbH & Co. KG...
- Page 433 ® guns in RP technology (please refer to chart below) SATA spray gun types as listed in the chart below are approved for sales in the HVLP mandated areas within the USA listed on the SATA website www.sata.com/usaapprovals and are subject to the following conditions.
- Page 434 [10] [10-1] [10-4] [10-2] [10-5] [10-3]...
- Page 435 [11] Loctite [11-4] >0 [11-3] [11-2] [11-1]...
- Page 436 [12] ...
- Page 437 [3-1] [3-2] [3-3] [3-4]...
- Page 438 [4-4] >0 [4-3] [4-1] [4-2] [5-2] [5-1] 90° 90° [6-2] [6-2] [6-1]...
- Page 439 [7-2] [7-3] [7-1] 14 Nm [7-5] [7-4] [7-6] [8-3] [8-2] [8-1]...
- Page 440 [9-1] [9-2] [9-3]...
- Page 441 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 Fax +49 7154 811-196 E-Mail: info@sata.com www.sata.com...
