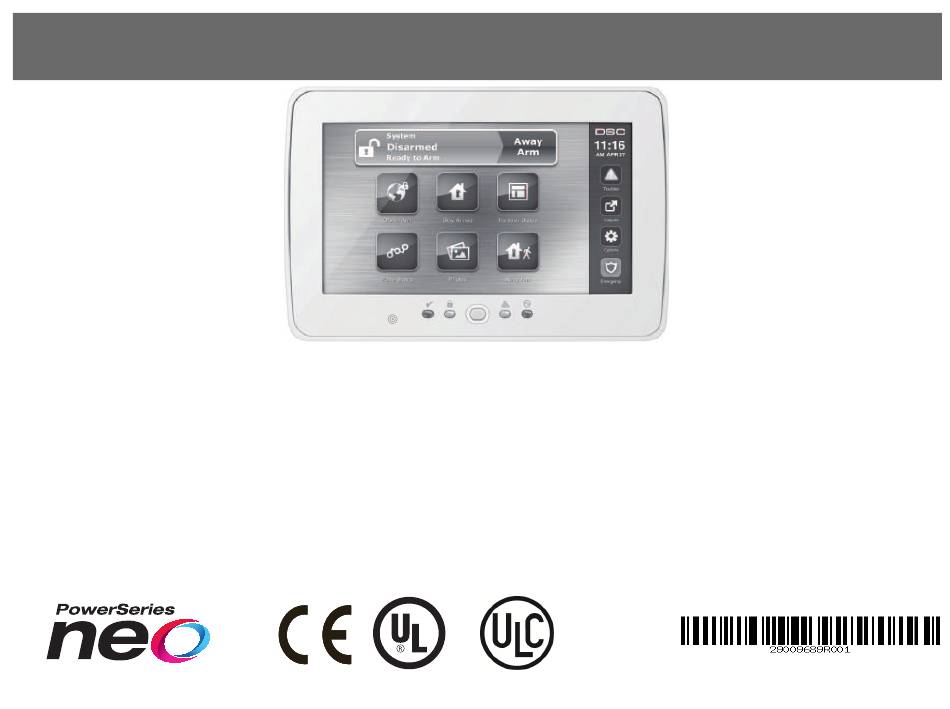

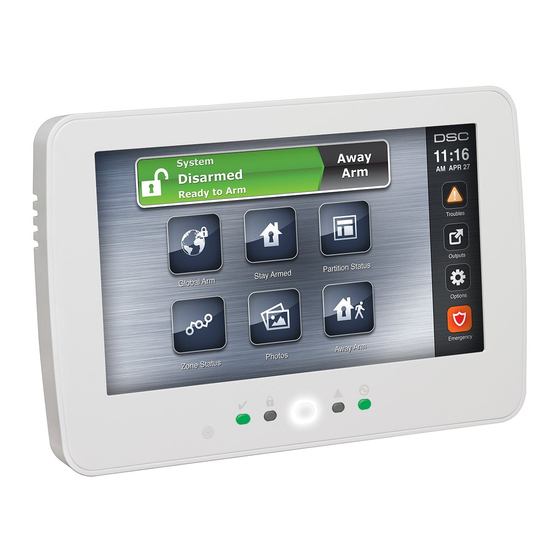

Installation Instructions/Instructions d'installation/Installatie instructies/Installationsanleitung
WARNING
: Please refer to the System Installation Manual for information on limitations regarding product use and function and information on the limitations as to liability of the
manufacturer.
NOTE
: These instructions shall be used in conjunction with the system Installation Manual of the Control Panel with which this equipment is intended to be used..
ATTENTION
: Ce manuel contient des informations sur les restrictions concernant le fonctionnement et l'utilisation du produit et des informations sur les restrictions en ce qui con-
cerne la responsabilité du fabricant. La totalité du manuel doit être lu attentivement.
NOTE
: Ce manuel doit être utlisé en conjunction avec le Manuel d'installation du Panneau de contrôle.
ARSCHUWING
:Raadpleeg de installatiehandleiding voor informatie over beperkingen wat betreft productgebruik en -functie, en informatie over de beperkingen van aans-
prakelijkheid van de fabrikant.
OPMERKING
:Deze instructies moeten worden gebruikt in combinatie met de systeeminstallatiehandleiding van het centrale waarmee deze apparatuur is bestemd om te worden
gebruikt.
WARNUNG
: Siehe System-Installationsanleitung für Informationen zu Beschränkungen der Produktbenutzung und Funktionen sowie Informationen zu den Haf-
tungsbeschränkungen des Herstellers.
HINWEIS
: Diese Installationsanleitung muss zusammen mit der Installationsanleitung der Bedienfeld benutzt werden, an welcher das Gerät angeschlossen werden soll.
HS2TCHP V1.2
