Sim2 Grand Cinema HT 200 User And Installation Manual page 3

HT BRKT
STYLE
a
= Distanza soffitto-centro schermo
a
= Distance between the ceiling and the center of the screen
b
= lunghezza staffa (m) 0,46 max
b
= bracket length (ft)
L
= Distanza tra proiettore e schermo
L
= Projector ÷ screen distance
- Per una migliore qualità dell'immagine si suggerisce di previlegiare l'impiego dell'offeset ottico al keystoning elettronico .
For the best image quality it is suggested to prefer the optical offset to the electronic keystoning .
- Per quanto concerne l'installazione a parete valgono le stesse distanze indicate nell' USER MANUAL.
As with regards to the wall-installation please refer to the USER MANUAL-PROJECTION DISTANCES.
- Per la centratura dello schermo, va considerato che la lente di proiezione ha un offset laterale rispetto al centro del proiettore di 75 mm.
For properly matching the centre of the screen, please consider the 75 mm lateral offset of the projection lens as regards to center of the
projector.

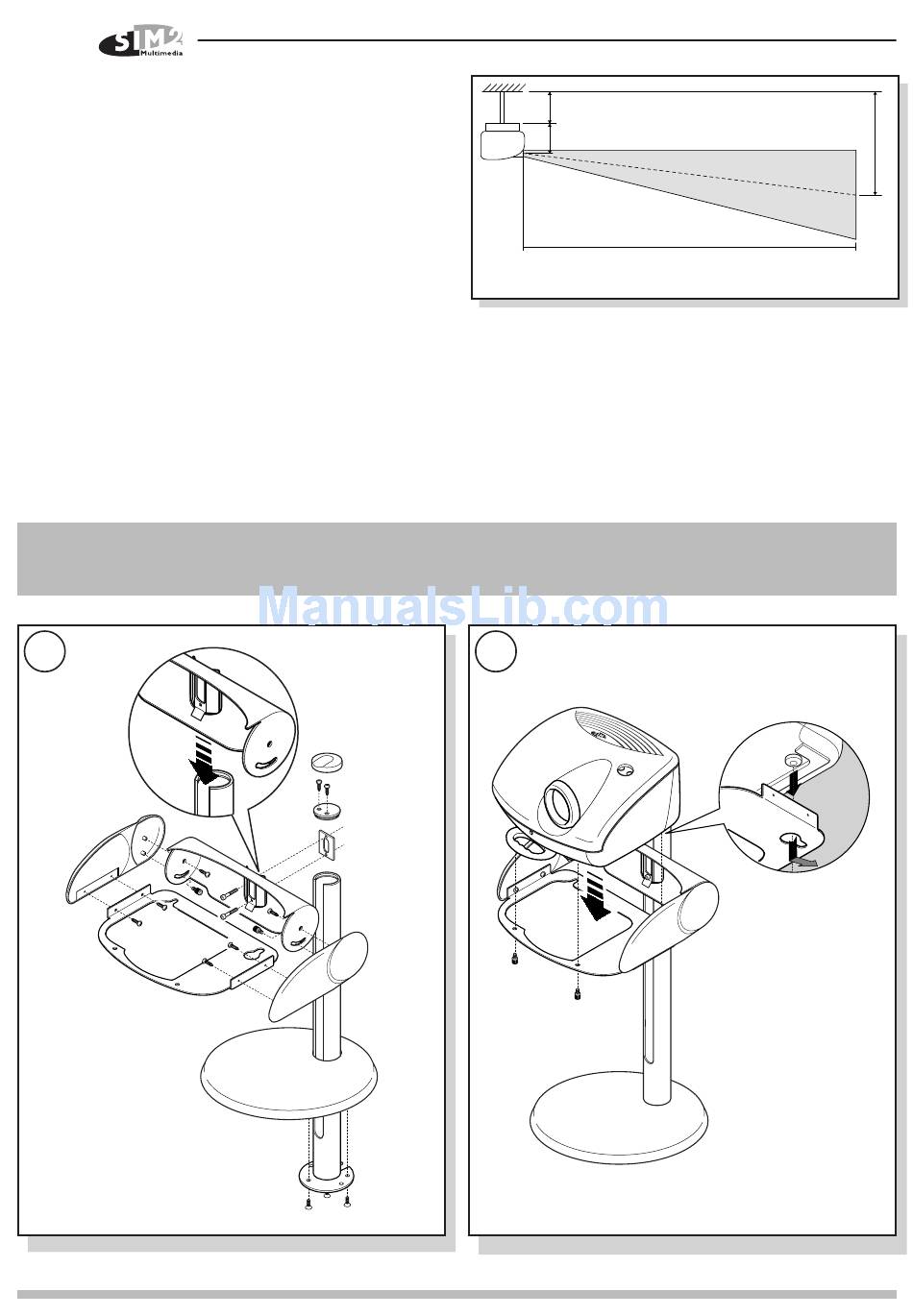

INSTALLAZIONE DEL PROIETTORE A PAVIMENTO
1
Si consiglia di settare l'offset a 0° per ottimizzare la qualità dell'ottica
It is suggested a 0 offset setup to optimize the optical performances
FLOOR INSTALLATION
b
c
2
L
a
