Festo SRBC Operating Instructions

Sensorbox
SRBC
Bedienungsanleitung
Original: de
Sensorbox SRBC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

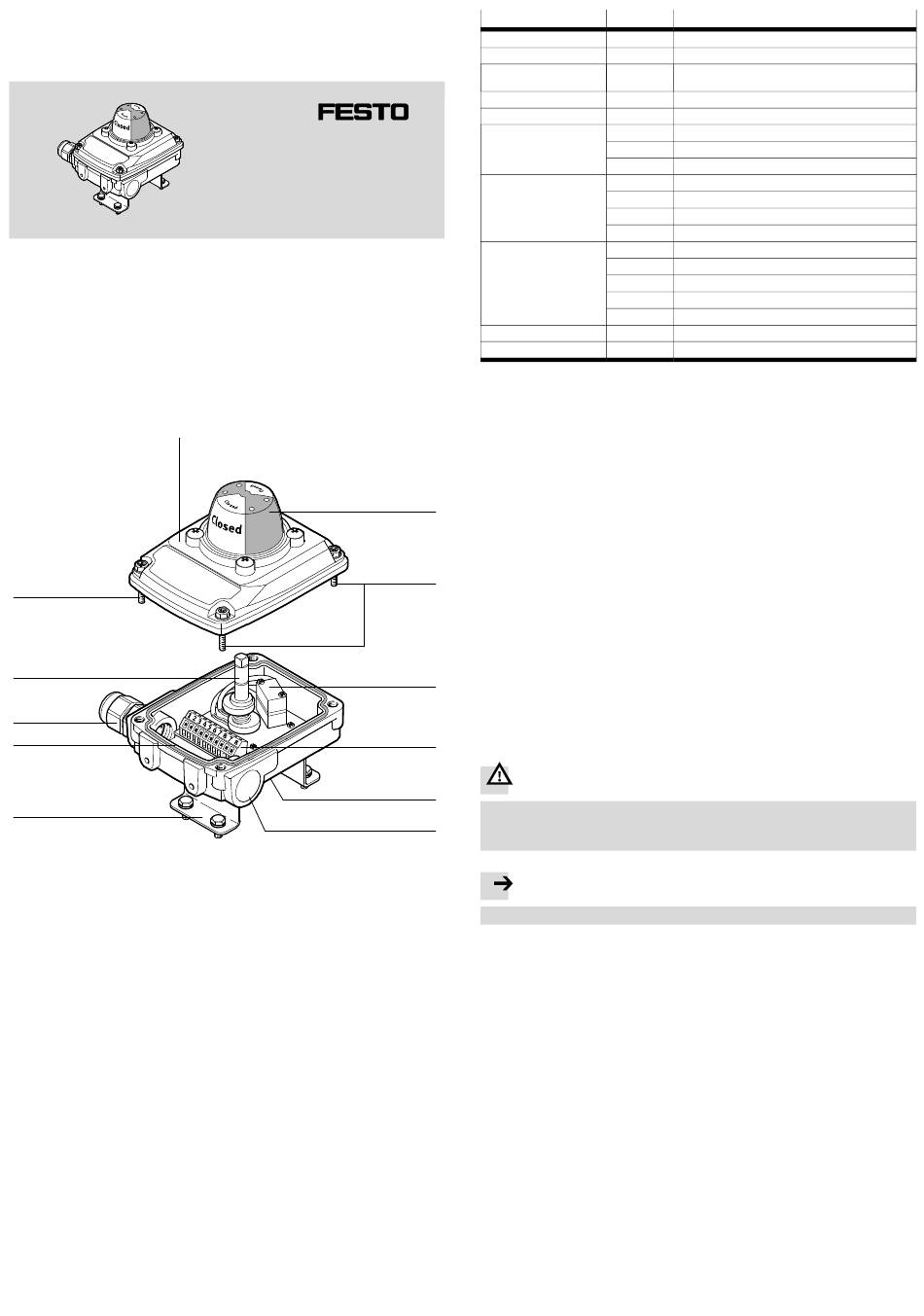

1 Aufbau
3
aJ
7
9
8
1
Gehäusedeckel
2
Stellungsanzeige
3
Gehäuseschrauben
4
Näherungsschalter
5
Klemmenleiste
6
Schaft
7
Kabeleinführung mit Kabelver­
schraubung oder Blindstopfen
Fig. 1
Voreinstellungen bei Auslieferung:
– Stellungsanzeige „closed"
– Schaltpunkt für „open" 90° entgegen dem Uhrzeigersinn
Zubehör è www.festo.com/catalogue.
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
8044397
1505a
[8044398]
1
8
Montagebrücke mit Befestigungs­
schrauben M5x10
9
Erdungsanschluss (PE) an der In­
nenseite der Gehäusewand
aJ
Welle mit Nocken und Feder
Merkmale
Typ
Bauart
Mechanische Schnitt­
stelle
Anzeigear t
Messbereich
Messprinzip
Nennbetriebsspannung
Schaltelementfunktion
Elektrischer Anschluss
Kabelverbindung
Fig. 2
Deutsch
2 Sicherheit
Bestimmungsgemäß dient die Sensorbox zur Erfassung, elektrischen Rückmeldung
und optischen Anzeige der Endlagenstellungen von Antrieben.
Zum Betrieb geeignet sind Schwenkantriebe mit mechanischer Schnittstelle nach
VDI/VDE­Richtlinie 3845.
– Das Produkt nur im Originalzustand ohne eigenmächtige Veränderung
2
verwenden.
– Das Produkt nur in technisch einwandfreiem Zustand verwenden.
– Die Produktbeschriftung beachten.
– Alle geltenden nationalen und internationalen Vorschriften einhalten.
– Die mitgelieferte Kabelverschraubung dient nur der Leitungsdurchführung. Zur
3
Sicherstellung der angegebenen Schutzart IP67 jede Kabeleinführung dicht
verschließen (Kabelverschraubung, Blindstopfen).
– Spannungsversorgung vor Öffnen des Geräts abschalten.
3 Funktion
Die Welle überträgt die Drehbewegung des Antriebs auf die optische
4
Stellungsanzeige. Je nach Ausführung betätigen die Nocken mechanische,
induktive oder magnetische Näherungsschalter zur Bereitstellung der Signale am
elektrischen Ausgang (Klemmenplan èFig. 3).
5
4 Einbau und Inbetriebnahme
Warnung
6
Elektrische Spannung.
7
Verletzung durch Stromschlag.
• Spannungsversorgung vor Öffnen des Geräts abschalten.
Hinweis
Einbau und Inbetriebnahme nur durch qualifiziertes Fachpersonal.
4.1 Mechanisch
1. Prozessventil schließen.
2. Die Sensorbox mit Montagebrücke auf den Antrieb aufsetzen und ausrichten.
– Axiale Belastung der Antriebswelle vermeiden.
3. Montagebrücke am Antrieb befestigen.
– Befestigungsschrauben 8 , Anziehdrehmoment 6 Nm ±10%.
Montagebrücke
Beim Austausch der Sensorbox, Anziehdrehmoment beachten.
Anziehdrehmoment zwischen Montagebrücke und Sensorbox: 10 Nm ±10%
Wert Beschreibung
SRBC Sensorbox für Prozessautomation
C Sensorbox
A3 Montagebrücke, Lochbild 30 x 80 mm, Höhe 20 mm
YR Stellungsanzeige gelb/rot
90 0 ... 90°
N Näherungsschalter, induktiv
R Kontaktbehaftet (Reed)
MW Kontakt potentialfrei, Wechsler
2A 110 V AC
22A 250 V AC
20N 8,2 V DC (NAMUR)
1 24 V DC
N NPN
P PNP
ZC 2-Draht Öffner (NC)
ZU 2-Draht Schließer (NO)
1W 1-poliger Wechselschalter
C2 Schraubklemme
P20 M20x1,5, Polymer
