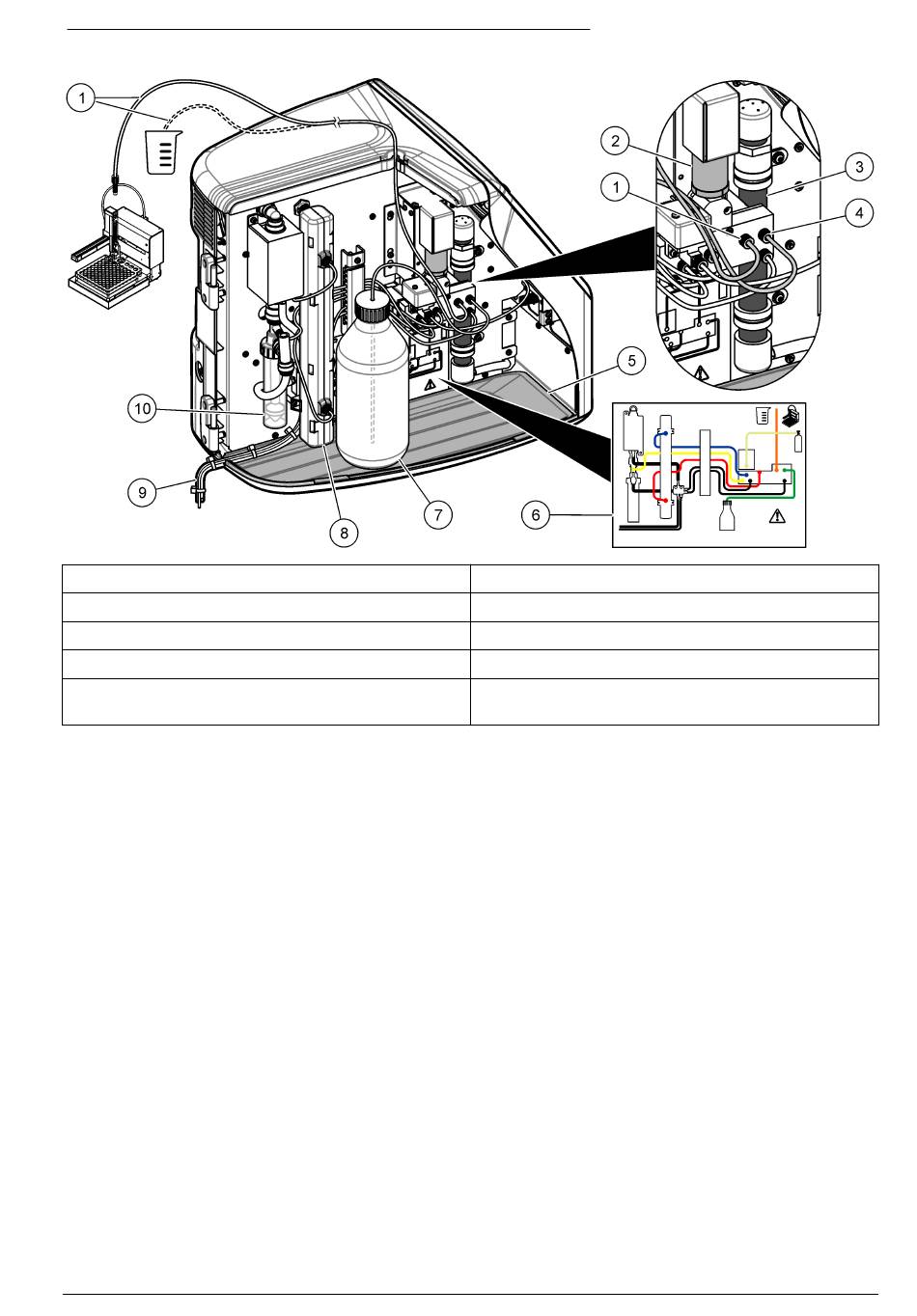

Figura 2 Descripción general de las conexiones hidráulicas
1 Tubo de muestras (accesorio naranja)
2 Bomba de jeringa
3 Filtro de ozono
4 Tubo de reactivos (accesorio verde)
5 Bandeja de goteo extraíble
Componentes del producto
Asegúrese de haber recibido todos los componentes. Consulte la
dañados, póngase en contacto con el fabricante o el representante de ventas inmediatamente.
6 Mapa de conexiones de fontanería
7 Botella de reactivos
8 Reactor UV
9 Tubo de drenaje
10 Recipiente para agua del GLS (separador de
líquidos y gases)
Figura 3. Si faltan artículos o están
