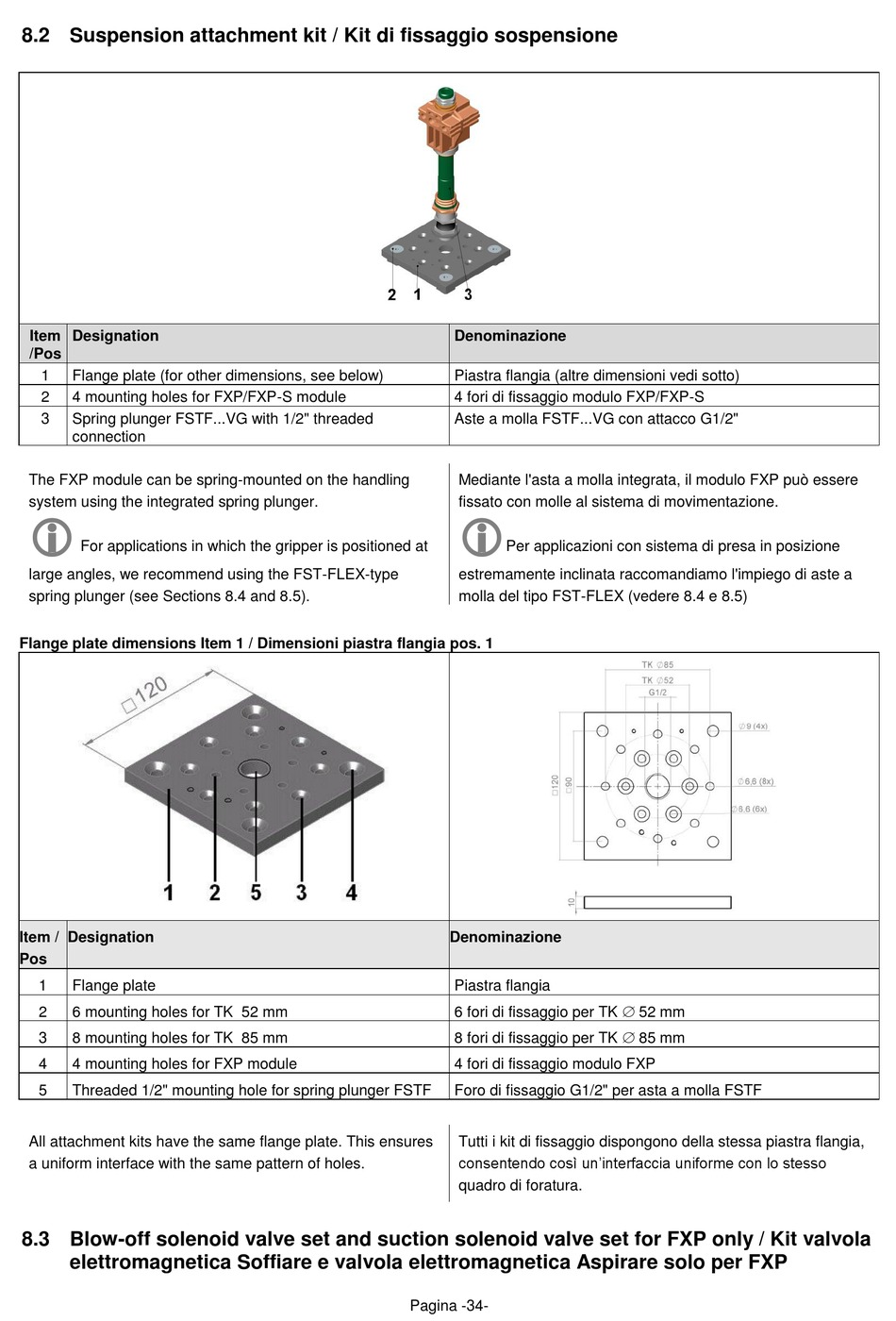

8.2 Suspension attachment kit / Kit di fissaggio sospensione

Item Designation
/Pos
1 Flange plate (for other dimensions, see below)
2 4 mounting holes for FXP/FXP-S module
3 Spring plunger FSTF...VG with 1/2" threaded
connection
The FXP module can be spring-mounted on the handling
system using the integrated spring plunger.

For applications in which the gripper is positioned at
large angles, we recommend using the FST-FLEX-type
spring plunger (see Sections 8.4 and 8.5).
Flange plate dimensions Item 1 / Dimensioni piastra flangia pos. 1
Item / Designation
Pos
1 Flange plate
2 6 mounting holes for TK 52 mm
3 8 mounting holes for TK 85 mm
4 4 mounting holes for FXP module
5 Threaded 1/2" mounting hole for spring plunger FSTF
All attachment kits have the same flange plate. This ensures
a uniform interface with the same pattern of holes.
8.3 Blow-off solenoid valve set and suction solenoid valve set for FXP only / Kit valvola
elettromagnetica Soffiare e valvola elettromagnetica Aspirare solo per FXP
Denominazione
Piastra flangia (altre dimensioni vedi sotto)
4 fori di fissaggio modulo FXP/FXP-S
Aste a molla FSTF...VG con attacco G1/2"
Mediante l'asta a molla integrata, il modulo FXP può essere
fissato con molle al sistema di movimentazione.

Per applicazioni con sistema di presa in posizione
estremamente inclinata raccomandiamo l'impiego di aste a
molla del tipo FST-FLEX (vedere 8.4 e 8.5)
Denominazione
Piastra flangia
6 fori di fissaggio per TK  52 mm
8 fori di fissaggio per TK  85 mm
4 fori di fissaggio modulo FXP
Foro di fissaggio G1/2" per asta a molla FSTF
Tutti i kit di fissaggio dispongono della stessa piastra flangia,
consentendo così un'interfaccia uniforme con lo stesso
quadro di foratura.
Pagina -34-
