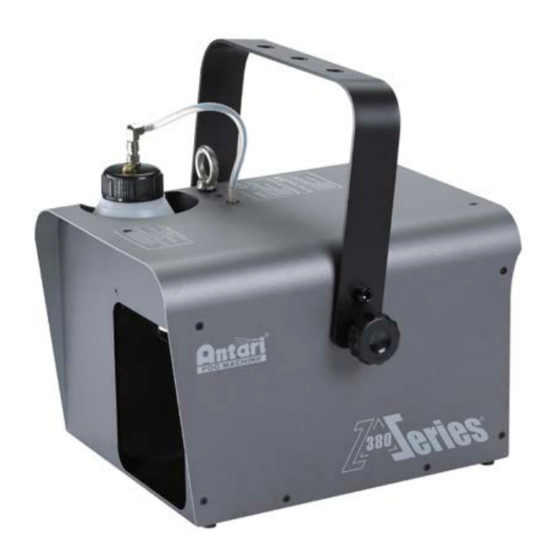

- Page 1 Z-380 Fazer Machine User Manual English Français Deutsch • • • 中文 © 2018 Antari Lighting and Effects Ltd.
-
Page 3: Safety Information
AC power and clean with a damp cloth. If fluid is spilled onto electronic parts, immediately unplug the machine and contact your local Antari dealer for advice. No user serviceable or modifiable parts inside. Never try to repair this product, an ․... - Page 4 If any parts appear damaged or mishandled from shipping, notify the shipper immediately and retain the packing material for inspection. What is included: 1 x Z-380 Fazer 1 x Power Cord 1 x User Manual Product Dimensions 264.9...
-
Page 5: Product Overview
Step 1: Place the machine on a flat surface and in a suitably large area with at least 50 cm of open space around the machine. Step 2: Fill the fluid tank with Antari approved fluid. Step 3: Connect the machine to a suitably rated power supply. To determine the power requirement for the machine refer to the label on the back of the machine. -
Page 6: Operation
Operation Control Panel Operation The machine can be operated with the onboard digital control interface or two rotary knobs located on the rear. Rotary Knob Function SMOKE Turn haze on/off, adjust output volume from 0~100% Adjust fan speed from 20%~100% Button Function [MENU]... - Page 7 Volume Set the output volume from 1 to 100% Out 100% Set the output volume from 1 to 100% Out 100% DMX512 Set the DMX address from 1 to 511 Add. 511 DMX Mode Set the DMX mode Sync, 1Ch or 2Ch Wireless Turn On or Off wireless control Quick...
- Page 8 Z-380. W-2 Wireless Transmitter Wireless Receiver Wireless remote control function: [A] button – Turn on faze output [B] button – Turn off faze output [C] button – Increase output volume [D] button – decrease output volume In an open and unobstructed space the effective distance is 50 meters, usage depending on obstacle level, is 10-25 meters.
- Page 9 Step 1: Power off the Z-380 Fazer Step 2: Press and hold [DOWN] button Step 3: Turn power on and hold [DOWN] button until the below display is on the menu. UP: Pair DOWN:Del Step 4A: Press [UP] to pair a new transmitter; press any button on the W-2 remote to finish pairing.
- Page 10 Fan 21 – 100% Fluid Only use Antari FLG water-based liquid for the Z-380 Fazer. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be voided if any other type of liquid is used, improper use of liquid may lead to machine failure and...
-
Page 11: Service And Maintenance
Service and Maintenance Do not allow the machine to become contaminated. ․ Remove dust from the air vents with air compressor, vacuum or a soft brush. ․ Only use a damp cloth to clean the casing. ․ Before storing run distilled water through the system to help avoid condensing the ․... - Page 12 Indicates heater is not working properly Error If above message shows on the display, unplug the machine and stop operation immediately. Contact your local Antari dealer for advice Technical Specifications Input voltage US model : AC 100-120V, 50 / 60Hz 8.5A EU model : AC 220-240V, 50 / 60Hz 6.5A...
- Page 13 Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen. Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.
- Page 14 Verstopfen oder zu Beschädigungen des Geräts führen. Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten ․ Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren. ․...
- Page 15 Geräteabmessungen 264,9 247,7 328 mm Geräteü bersicht Funkfernbedienung (optional) Anschluss Kabelfernbedienung Bedienfeld mit LCD-Anzeige Lüfterregler Ausstoß regler DMX 3-polig XLR DMX 5-polig XLR Netzanschluss Netzschalter Inbetriebnahme Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit.
- Page 16 Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Angabe des zulässigen Spannungsbereichs finden auf der Rückseite der Maschine. Verwenden Sie bitte ausschließ lich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden. Schritt 4: Schalten Sie die Maschine ein und warten Sie die Aufheizphase ab. Die Aufheizphase ist nach ca.
- Page 17 Taste Funktion [MENU] Zum Anwählen von Funktionen ▲ [UP]/[TIMER] Hoch/Zum Aktivieren des Timer-Betriebs ▼ [DOWN]/[VOLUME] Runter/Zum Aktivieren des Dauerbetriebs [STOP] Zum Stoppen des Nebelausstoß es. Menü einstellungen Interval Zeitintervalle zwischen 10 und 180 Sekunden einstellen set 180s Duration Nebeldauer zwischen 1 und 120 Sekunden einstellen Set 120s Timer Nebelmenge zwischen 1 % und 100 % einstellen...
- Page 18 WTR-20 Fernbedienung (Zubehö r) Schließ en Sie die Fernbedienung an die Klinkenbuchse an. Verwenden Sie den Kippschalter, um das Gebläse ein- und auszuschalten und den Drehregler, um die Windgeschwindigkeit des Gebläses anzupassen. WTR-20 Funkfernbedienung (optional) Das Funkfernsteuersystem W-2 besteht aus einer Sendeeinheit mit vier Tasten für den Nebelausstoß...
- Page 19 Funkempfänger Funktionen der Funkfernbedienung Taste [A] – Nebelausstoß ein Taste [B] – Nebelausstoß aus Taste [C] – Nebelmenge erhöhen Taste [D] – Nebelmenge verringern Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen (Freiluftstrecke); die durchschnittliche Reichweite liegt zwischen 10 und 25 Meter.
- Page 20 Schritt 4B: Drücken Sie [DOWN], um eine zugewiesene Sendeeinheit zu trennen. Batteriewechsel am Sender Lässt die Reichweite des Senders nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Schrauben Sie dazu die Gehäuseabdeckung ab und entfernen Sie die verbrauchte Batterie. Legen Sie eine frische Batterie (27 A, 12 V) wie im Batteriefach angegeben ein und schrauben Sie die Gehäuseabdeckung wieder an.
- Page 21 6-255 Lüfter 21 – 100 % Nebelflü ssigkeit Verwenden Sie nur die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen.
- Page 22 oder einer weichen Bürste. Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch. ․ Spülen Sie das System unbedingt mit klarem Wasser nach jedem Betrieb, um ․ Kondenswasser in der Pumpe oder dem Heizelement zu vermeiden. Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und ․...
- Page 23 Heizeleme Das Heizelement ist nicht betriebsbereit Error Stellen Sie bitte sofort den Betrieb ein und trennen Sie die Maschine vom Netz, sollte eine dieser Fehlermeldungen angezeigt werden. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Technische Daten Spannungsversorgung US model : AC 100-120V, 50 / 60Hz 8,5A...
-
Page 24: Notices De Sécurité
Si du liquide devait pénétrer à l’intérieur de l’appareil, débranchez le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser. A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais ․... - Page 25 Respectez une distance minimum de 50 cm entre le bec de la machine et les ․ matériaux enflammables. Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLG ․ ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.
-
Page 26: Dimensions Du Produit
Dimensions du Produit 264,9 247,7 328 mm Descriptif du Produit Opération sans fil (Accessoire) Douille pour la télécommande cablée Panneau de contrôle avec écran 接收器（選配） Régulateur de vitesse de Régulateur de débit ventilateur Connecteur DMX XLR 3 broches Connecteur DMX XLR 5 broches Douille d'alimentation Commutateur secteur... - Page 27 Etape 3 : Branchez la fiche d'alimentation dans une prise de courant avec terre. Veuillez voire l'affichage du type pour chercher l'information sur l'alimentation. Reliez l’appareil à la terre afin d’éviter tout risque de choc électrique. Etape 4 : Allumez la machine, elle passe en préchauffage (environ 4 minutes). Le temps de chauffage prend environ 1,5 minutes.
- Page 28 Ajuste la vitesse du ventilateur entre 20%~100% Bouton Fonction Permet d’accéder aux différents menus [MENU] ▲ [UP]/[TIMER] Pour augmenter une valeur ou choisir entre options / Pour activer le mode Timer ▼ [DOWN]/[VOLUME] Pour diminuer une valeur / Pour activer le mode continu [STOP] Pour inactiver le débit de fumée...
- Page 29 Wireless Fonction sans fil marche/arrêt Quick Allume / Eteint le lancement des dernières fonctions enregistrées Start OFF Télécommande (Accessoire) Pour contrôler la machine avec la télécommande, branchez la fiche jack à la prise jack à l’arrière de la machine. Utilisez le bouton pour marche/arrêt le ventilateur, et ajustez la vitesse avec le régulateur rotatif.
- Page 30 Récepteur sans fil Les fonctions du transmetteur: Bouton [A] – dégager la fumée Bouton [B] – inactiver le débit Bouton [C] – augmenter le volume de fumée Bouton [D] – diminuer le volume de fumée Avec le transmetteur, il est possible de débiter de fumée dedans un rayon d'action de 10-25 mètres (avec ligne de visée).
- Page 31 Remplacer la Batterie Si la portée de la télécommande diminue, les batteries sont mortes et doivent être remplacées. Enlever le couvercle sur la face arrière de la tèlècommande pour éloigner la batterie. On utilise une pile bouton 27A 12V. Configuration de la connexion DMX La machine possède fiches XLR 5 pôles pour connecter un contrôleur DMX.
- Page 32 100% Liquide Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causés du fait de l'usage de liquide different ne sont pas inclus dans la garantie.
- Page 33 120V = T10A 250V 240V = T7A 250V Messages d'erreur Heater Le chauffage surchauffe. Overheat Heater La machine ne se préchauffe pas correctement. Error Quand l'écran indique un des messages, éteignez la machine immédiatement. S'il vous plaî t contactez votre revendeur Antari.
-
Page 34: Caractéristiques Techniques
Contenu du réservoir 1,2 L Consommation de liquide 6 ml/min. Liquide compatible Antari FLG liquide à base d'eau Option de contrôle DMX 512, télécommande câblée, télécommande sans fil volume d'émission et vitesse du ventilateur Canaux DMX 2 canaux, volume d'émission et vitesse du ventilateur... - Page 35 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。 ․ 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油)翻倒 ․ 或溢出，請勿連結機器與 AC 電源，用乾布擦拭乾淨，如果任何液體進入機器電子零 件，請立即拔除插頭，並連繫當地的 Antari 經銷商。 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機 ․ 器，未經授權的技術人員，可能導致機器故障或永久損壞。 機器限成人操作，請勿在無人值守時讓機器運作。 ․ 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。 ․ 請勿添加任何易燃物品進入機器。 ․ 操作機器時請確認周邊沒有任何易燃的材料。 ․ 為確保機器的使用壽命，請使用 Antari FLG 水性煙霧水，添加其他液體可能會導致電熱 ․ 管阻塞和機器的故障。 如果機器出現估障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷 ․ 商。 運送機器以前，請確認機器的油箱以完全清空。. ․ 煙霧水不能食用，吞食煙霧水可能導致損壞健康的風險，請將煙霧水存放在室內安全的地 方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。...
- Page 36 包裝內容 在收到機器後，請小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到， 並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以 原包裝退回檢查。 內容包括: 1 部 Z-380 輕煙機 1 條 電源線 1 本 使用手冊 機器尺寸 264.9 247.7mm 328mm 機器外觀概述 W-2 無線控制器操作 (選配) 線控插槽 LCD 控制面板 風扇速度旋鈕 輸出量大小旋鈕 XLR 3-Pin DMX 連接座 XLR 5-Pin DMX 連接座 電源供應插槽 主電源開關...
- Page 37 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。 步驟 4: 啟動機器電源，使機器開始加溫。溫機到工作溫度約需時 1.5 分鐘。一旦機器達到 工作溫度，LCD 控制一面板會顯示 “Ready to Faze”。表示機器已經準備好並進行操作。 步驟 5: 欲開始輸出煙霧，將機器正面控制面板上的 Volume 按下開始煙霧輸出。 步驟 6: 需關閉本機時，按下 Stop 並將主電源開關置於 OFF 的位置。 操作 控制面板操作 Z-380 可透過機器背板上搭載的數位控制面板及 2 個旋鈕操作。 旋鈕 功能 煙量大小 開啟/關閉噴煙，調整煙量從 0~100% 風扇轉速 調整風扇轉速，範圍為 20%~100% 按鈕 功能 瀏覽所有設定清單...
- Page 38 ▼ [DOWN]/[VOLUME] 減少數值/啟動 輸出量模式 停止 定時/輸出量模式 [STOP] 控制清單 Interval 設定煙霧輸出間隔，範圍是 1 至 180 秒。 Set 180s Duration 設定煙霧持續殊出時間，範圍是 1 至 120 秒。 Set 120s Timer 設置定時模式下的煙霧輸出量，範圍是 1 至 100% Out 100% Volume 設置輸出量模式下的煙霧輸出量，範圍是 1 至 100% Out 100% 設置風扇轉速，範圍是 20 至 100% Out 100% DMX512 設置...
- Page 39 控制器操作 選配 使用控制器操作機器時，請將 Z-3 控制器連結位於機器的背面的麥克風插座。使用開/關來啟 動煙霧機的輸出功能，使用旋鈕調節輸出量從 0〜100％。 無線控制模組 選配 WTR-20 *W-2 無線發射器 - 發射器：使用 27A 12V 電池 - 接收距離：在無障礙物的開放空間，有效距離為 50 公尺。 實際接收距離根據障礙物多寡，保守距離約為 15-25 公尺。 - W-2 無線發射器配有四個按鈕，可用來啟動、關閉煙霧輸出，調整煙霧輸出量。 無線發射器 *無線接收器 - 接收器在經過測試後，會固定在 Z-380 的機器後背板上，請勿嘗試將它拔除。...
- Page 40 [D] 按鍵– 減少煙霧輸出量 發射器對頻 1. 接收器能與發射器對頻及取消對頻 2. 每個接收器可以與 10 組發射器對頻 3. 請按照以下步驟來取消與對頻無線發射器 步驟 1:關閉 Z-380 輕煙機 步驟 2:按住 [DOWN / 箭頭向下] 按鍵 步驟 3: 啟動機器，當 LCD 螢幕亮起時，放開[DOWN / 箭頭向下] 按鍵 UP: Pair DOWN:Del 步驟 4A: 按 [UP / 箭頭向上]按鍵對頻新的發射器，按下 W-2 無線控制器上的任何按鍵來完...
- Page 41 連接 的接點說明 本機可提供 3 Pin 或 5 Pin XLR 的 DMX 連接選擇。下方為 Pin 的接點說明： 功能 接地 數據- 數據+ 操作 –將機器連接到 DMX 控制器或 DMX 建立 連接 鏈中的機器之一。本機提供 3 Pin 或 5 Pin XLR 的 DMX 連接選擇，該連接器位於機器的背面右側。 通道功能 通到模式 頻道 DMX 數值範圍 功能...
- Page 42 煙油的使用 Z-380 輕煙機，僅能使用 Antari FLG 水性濃煙霧油。機器使用 FLG 濃煙霧油進行測試與校 正，使用 FLG 煙霧油將產生最佳的煙霧效果。使用其它的煙霧油，將導致機器故障並保固失 效。 維試保養 請保持機器清潔，不要讓機器髒汙。 ․ 可以使用空氣壓縮機，吸塵器或軟毛刷除去機器上的灰塵。 ․ 機殼可使用濕布擦拭。 ․ 存放或收起機器前，請確認機器完全冷卻，以避免幫浦或加電熱管產生冷凝。 ․ 建議每月至少讓機器溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。 ․ 機器上過多的灰塵，液體殘餘累積的髒污會降低機器工作性能，並導致散熱不良。 ․ 更換保險絲 更換保險絲前關閉電源。並限使用相同類型和等級的保險絲。 步驟 1: 關閉電源 步驟 2: 使用平頭螺絲刀鬆開保險絲座 步驟 3: 更換相同類型和等級的保險絲如下所示 步驟 4: 將保險絲座裝回 保險絲規格...
- Page 43 機器錯誤訊息 Heater 機器偵測到電熱管過熱。 Overheat Heater 電熱管無法正常運作。 Error 若控制面板顯示以上訊息，請立即電源拔除並停止操作機器。請與當地 Antari 經銷商/零售商 連絡，尋求協助。 規格資料 電壓 美規 : AC 100-120V, 50 / 60Hz 8.5A 歐規 : AC 220-240V, 50 / 60Hz 6.5A 電熱管 120V 1000 瓦 240V 1500 瓦 預熱時間 (約) 1.5 分鐘...
- Page 44 C08Z38004...
