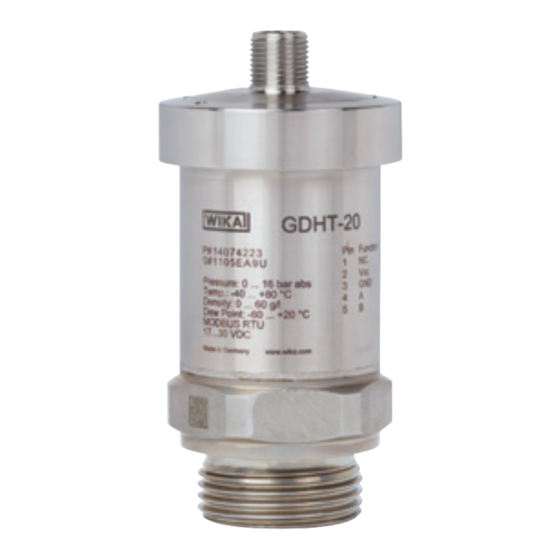

GDT-20和GDHT-20型传感器
Transmitter, models GDT-20, GDHT-20
GDT-20型
Operating instructions
操作说明
GDHT-20型
CN
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GDT-20 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for WIKA GDT-20

Summary of Contents for WIKA GDT-20

  • Page 1 Operating instructions 操作说明 GDT-20和GDHT-20型传感器 Transmitter, models GDT-20, GDHT-20 GDT-20型 GDHT-20型...
  • Page 2 GDT-20和GDHT-20型传感器 P3 – P24 Transmitter, models GDT-20, GDHT-20 Page 25 - 46 © 2013 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / 版权所有。 WIKA is a registered trademark in various countries. ® WIKA 是威卡 (WIKA) 在全球多个国家的注册商标。 ®...

  • Page 3: Table Of Contents

    目录 目录 目录 1. 简介 2. 安全性 规格 4. 设计和功能 5. 运输、包装和储存 6. 试运行和运行 7. 维护与清洁 8. 故障 9. 拆卸、返修和废弃 附录1 ：露点准确度 附录2：EC符合性声明，GDT-20 附录3：EC符合性声明，GDHT-20 关于符合性声明，请登录www.wika.com查阅 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 4 均符合严格的质量和环境标准。我们的管理系统经过ISO 9001和ISO 14001认证。 ■ 这些操作说明包含了关于仪表操作的重要信息。操作时，必须严格遵守所有安全提示和工 作指导，以确保安全。 ■ 请严格遵守所在国家的相关事故预防条例以及关于仪表使用范围的一般安全规程。 ■ 操作说明是产品的组成部分，必须置于仪表附近，并确保其可由熟练技术人员随时轻松取 阅。 ■ 在开始作业前，熟练技术人员必须详细阅读并理解操作说明。 ■ 对于因未将产品用于指定用途、不遵守相关操作说明、指派资质不全的技术人员或未经授 权对仪表进行改装而造成的产品损坏，制造商不承担任何责任。 ■ 销售文件中所包含的一般性条款和条件也应适用。 ■ 可能随时进行技术改动。 ■ 其他资料： - 网址： www.wika.cn/www.wika.com - 相关数据资料： SP 60.09（GDT-20型）和SP 60.1（GDHT-20型） - 应用顾问： 电话：+86 6878 8000 传真：+86 6878 0300 info@wika.cn 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...

  • Page 5: 安全性

    1. 简介/2. 安全性 符号说明 警告！ …表示潜在危险情况，如未避免则可能导致严重伤害甚至死亡。 注意！ …表示潜在危险情况，如未避免则可能导致轻微伤害、设备损坏或环境危害。 提示 …提供实用窍门、建议以及实施高效而无故障的操作所需的信息。 2. 安全性 警告！ 在安装、试运行和运行之前，请确保所选择的传感器的测量范围、设计和具体测 量条件都符合应用要求。 否则可能造成严重人员伤害和/或设备损坏。 可在该操作说明的单独章节中找到其他重要的安全提示。 2.1 指定用途 这些传感器设计用于填充有SF 气体的系统中，可以固定测量压力、温度和湿度（仅限 GDHT-20型）等状态变量。传感器可根据测量值计算出SF 气体的密度和露点/霜点等信息， 以对系统状态进行评估（仅限GDHT-20型）。此外，传感器支持MODBUS协议，可通过 RS-485接口读取所有参数。鉴于此，GDT-20或GDHT-20型传感器可用于固定监测SF 气罐中 的指定状态参数。 仪表严格按照上述用途设计和建造，因此只可用于这些用途。 必须严格遵守操作说明中包含的技术规格。一旦仪表出现了技术规格范围之外的错误处理或操 作，应立即停止使用仪表，并邀请经过授权的威卡 (WIKA) 检修工程师进行检查。 如果产品未按指定用途使用而造成损坏，制造商不承担任何责任。 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 6 关于SF 气体的有效标准和规范 安装、装配和试运行： BGI 753（德国SF ■ 装置和设备标准） IEC 61634（SF ■ 气体转移） IEC 60376（新SF ■ 气体、工业级SF 气体） IEC 60480（使用过的SF ■ 气体） CIGRE（国际大电网会议）276号报告，2005（SF ■ 气体转移实用指南） 运行过程中的泄漏： IEC 60376（新SF ■ 气体、工业级SF 气体） IEC 60480（使用过的SF ■ 气体） CIGRE 2002（“应用于电气行业的SF ■ 气体”） 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 7 温度测量范围 RS485 Density: 0 ... 60 g/l 密度测量范围 RS485 MODBUS RTU 通信协议 17 ... 30 VDC, Pmax. = 3 W 电源 Made in Germany www.wika.com 引脚分配 GDHT-20产品标签 GDHT-20 P# 产品编号 Pin Function Comment RS485 common S# 序列号 17-30 VDC 压力测量范围...

  • Page 8: 规格

    -40 ... +80 °C（可选-60 °C）(-40 ... +176 °F) 工作温度： -40 ... +80 °C（可选-60 °C） (-40 ... +176 °F) 储存温度： 电源U DC 17 ... 30 V 功耗 GDT-20：最大为0.5 W GDHT-20：最大为3 W 电气连接 M12 x 1圆形接头（5针） 配备RS-485接口，支持MODBUS® RTU通信 防护等级 IP 65（必须插入并使用具有相应防护等级的匹配接头） 重量...

  • Page 9: 设计和功能

    3../ 4. 设计和功能 / 5. 运输、包装和... 脉冲电压符合IEC 61000-4-5标准： ■ GDT-20：2 kV（导线对地）和1 kV（导线间） GDHT-20：1 kV（导线对地）和1 kV（导线间） 高频场抗扰度符合IEC 61000-4-6标准： ■ GDT-20：10 V GDHT-20：3 V 对于特殊型号，请仔细查看送货单上所规定的规格参数。 更多其他规格参数，请参见威卡 (WIKA) 数据资料SP 60.09 (GDT-20)、SP 60.14 (GDHT-20) 以及订单文件。 4. 设计与功能 4.1 型号说明 所述传感器配有压力、温度和湿度（仅限GDHT-20型）传感器，并集成微处理器电路，可依 据相应算法由测得的参数计算出SF 气体密度和湿度（仅限GDHT-20型）等状态参数。 4.2 交货范围 请在交货单上打勾确认各项交货内容。 5. 运输、包装和储存...

  • Page 10: 试运行和运行

    避免直接暴露在下列环境中： ■ 日光直射或接近高温物体 ■ 机械振动和冲击（猛地放下） ■ 含油烟、蒸汽、粉尘和腐蚀性气体的环境 ■ 潜在爆炸性环境、易燃气体环境 请将传感器置于其原始包装内，并放置到满足上述条件的地方。 警告！ 在储存仪表之前（运行之后），请除去所有残留介质。尤其当介质对健康有害 （如苛性物质、有毒、致癌和放射性物质等）时，这一点非常重要。 6. 试运行和运行 6.1 机械安装 6.1.1 密封过程连接 必须使用适当的平垫圈、密封环或威卡 (WIKA) 成形密封垫在密封面处①对直螺纹过程连接进 行适当密封。 直螺纹 GDT-20型 GDHT-20型   符合DIN 3869标准 符合EN 837标准 在安装GDHT-20型传感器时，环境中的少量湿气会不可避免地进入测量元件内。 因此，需要经过一段时间才能达到非常干燥的无流动气室所得到的正确测量结果 （实际时间依具体应用而定，此环节大约需要数天）。 测量点最好直接设置在气室处，因此设置在测量线路末端可能无法得到最佳结果 （影响因素主要有温度变化以及主罐中无法实现水分平衡等）。 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 11 6.1.2 使用转接头和腔体进行安装 注意！ GDHT-20型配备的转接头或腔体（如果有的话）在出厂前已完全装配好，并且经 过全面的密封测试。如果强行拆卸，会损害测量组件的气密密封性并导致其无法 使用！ 可用转接头和/或腔体的过程连接应正确密封并连接到测量点。 6.1.3 安装传感器 ■ 拧入传感器时，千万不可通过外壳施力，必须使用适 当的工具通过特制的扳手槽施力。拧紧力矩最大不超 过60 Nm。 扳手槽 ■ 拧紧时切勿错扣螺纹。 6.2 电气安装 警告！ 仪表屏蔽线的功能只是屏蔽仪表电磁干扰，不能为人员提供保护。 6.2.1 连接组件 ■ 所使用的电缆应包含屏蔽双绞数据线且满足特定工作条件所需特性。 ■ 电缆直径应与插头电缆密封套相匹配，并确保已安装插头的电缆密封套紧密配合且密封件 完好无损。为确保达到相应的防护等级，必须上紧螺纹连接并检查密封件已正确就位 ■ 确保没有湿气从电缆端进入。 6.2.2 引脚分配 M12x1圆形接头（5针） RS-485共地端的参考电位 电源 接地 信号RS-485 信号RS-485 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 12 通信协议采用主/从结构。GDT-20和GDHT-20型传感器支持通信协议为MODBUS RTU，可通过一个两线式RS-485接口实现串行数据传输。 MODBUS ® 协议是一种单主机协议。主设备对所有数据进行控制，并监控任何可能出现的超时 （没有来自寻址传感器的应答）。只有在收到主设备的请求时，所连接的传感器才会向其发送 报文。 MODBUS RTU（RTU：远程终端单元）采用二进制传输数据，可确保良好的数据传输性能。 ® 关于协议的详细说明，请参见www.modbus.org 6.4 MODBUS ® 启动工具 带可选启动工具（订购编号14075896）的传感器可在测量点处进行配置并投入运行。 另外，传感器还可集成数据记录仪，能显示指定周期内的测量数据或将数据写入一个文件中。 启动工具包括： ■ 电源单元 ■ 接口转换器（RS-485转USB） A型-B型USB电缆 ■ ■ 带M12x1接头的传感器电缆 GDM-100-TI的转换电缆 ■ ■ ® 储存在U盘上的MODBUS 工具（也可从www.wika.com/sf6下载） 6.4.1 连接到电脑 接口转换器 RS-485 电源 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 13 ® 工具 ® 在完成接线和安装接口转换器软件（或复制MODBUS 工具软件）之后，便可以启动该应用程序。 系统要求 Microsoft Windows 7（32位）或Windows XP（32位）操作系统 ® ® ® Windows是微软公司在美国及其他国家的注册商标。 6.4.2.1 出厂设置 PC机上的COM端口已被设置用于访问传感器。默认设置地址为247，波特率为19200。通过 这些设置，可以通过““download from device（从仪器下载）”按钮来读取传感器的数据。 出厂设置 ■ 标签编号：威卡 (WIKA) ■ 地址：247 ■ 波特率：19,200 ■ 奇偶校验：无 ■ 调度：关闭 ■ 混合气体中SF 气体的百分比[%]：100% ■ 混合气体：N 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 14 名称 有效值 16字符（以ASCII码表示） 标签编号（传感器名称） 1 ... 247 地址 1.200 ... 115.200 波特率 奇偶校验 无，偶校验 Off（关），On（开） 调度 0 ... 100 混合气体中SF 气体的百分比[%] 混合气体 和CF 按下“upload to device （上传至仪器）”按钮可将相应字段中的数据传送到传感器寄存器。 在传输参数后将电源断开再重新接通即可完成写入操作。 在后续读取操作期间，所输入的数据将会显示在左侧。 ® 如果在非拉丁字符集（如中文）环境下使用Windows ，则控制面板中的区域设置 必须改为“English (USA)（美国英语）”，否则可能会发生通信错误。 6.4.2.3 数据记录仪 数据记录仪可记录在固定时间段内的测量值。 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 15 仪表地址 功能 数据 8位 8位 n x 8位 16位 ® 根据MODBUS 规范的规定，每条信息之间必须使用至少3.5个字符隔开。 单个信息内的字符之间不得有超过1.5个字符的间隔。 典型传输示例： ► ► 间歇 信息1 间歇 信息2 间歇 信息3 有效功能调用 名称 说明 读取保持寄存器 读取一个或多个寄存器值或仪表配置 读取输入寄存器 读取一个寄存器值或仪表配置 写入单个寄存器 写入一个寄存器值或仪表配置 写入多个寄存器 写入一个或多个寄存器值或仪表配置 诊断-子代码00 诊断功能 读/写多个寄存器配置 写入或读取一个/数个寄存器值或仪表配置 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 16 6. 试运行和运行 6.4.2.5 数据寄存器和测量值 测量数据只能读取，无法写入。 GDT-20, GDHT-20型 寄存器 测量参数 测量参数 单位 测量条件 00000 压力 00002 压力 00004 压力 00006 压力 00008 压力 00010 N/cm² 压力 00012 °C 温度 00014 温度 00016 °F 温度 00018 气体密度 00020 kg/m³ 气体密度 00022 20 °C条件下的标准压力...
  • Page 17 100 % 混合气体中SF 是 00105 N2和CF4 混合气体 是 00106 序列号 只读 00110 硬件版本 只读 00111 软件版本 只读 00112 0 = GDT-20 指定型号 只读 1 = GDHT-20 00113 16位ASCII编码 标签编号（传感器名称） 是 地址 可用地址为1…247（预设值为247） 波特率 不同的波特率以0…8寄存器值表示。 波特率 寄存器值 1.200 2.400 4.800 9.600 14.400...
  • Page 18 0 ... 100（预设值为100） 混合气体 预设的混合气体为“N2”。 混合气体 寄存器值 0（预设值） 标签编号 此处可输入一个最多16位字符的传感器名称。 6.4.2.7 状态寄存器 寄存器功能 功能 取值范围（触发功能） 是否可写入 00200 16位（参见下表） 错误存储 只读 00201 复位错误存储 写入0x0001 是 00202 软件复位 写入0x0001 是 00203 恢复到出厂设置 写入0x0001 是 00204 启动加热过程（仅限GDHT-20型） 写入0x0001 是 错误存储在重启（断开电源）后将会复位。向寄存器地址00201写入0x0001具有同样的效果。 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...

  • Page 19: 维护与清洁

    温度信号低于下限 (< -40 °C) （可选-60 °C） 温度信号超出上限 (< 80 °C) 压力/温度传感器通信错误 压力密度低于下限（SF 气体液化） 气体密度超出上限 (> 80 g/l) 湿度传感器故障（仅限GDHT-20型） 湿度传感器通信错误（仅限GDHT-20型） ® 重复发生MODBUS 通信错误 示例：0x0082 如果设置了第1和第7位，则会超出压力和气体密度上限。 软件复位 向寄存器202写入0x0001将会导致软件复位。复位后所有更改过的参数将会立即生效（如改 变地址等）。 恢复到出厂设置 向寄存器203写入0x0001将会导致传感器恢复到出厂设置，并执行一次软件复位。此后，所有 可写入的寄存器都将复位到其初始设置。 启动加热过程（仅限GDHT-20型） 向寄存器204写入0x0001将会导致湿度传感器执行手动烘干。GDHT-20型会在上次加热过程 完成后间隔30分钟自动进行加热。如需更短的时间间隔，则需手动写入寄存器，最短时间间隔 为10分钟。 7. 维护与清洁 7.1 维护 传感器无需维护。 维修工作必须由制造商完成。 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...

  • Page 20: 故障

    到残留介质。 ■ 已拆卸传感器中的残留介质可能会对人、环境和设备造成危害，因此应采取 充分的预防措施。 ■ 在清洁时请勿使用任何尖锐或坚硬物体，以免对传感器造成损坏。 关于仪表返修的信息，请参见第9.2节“返修”。 8. 故障 一旦出现故障，首先要检查传感器的机械和电气安装是否正确。 故障 原因 采取措施 气体密度稳步减小 气室发生泄漏 控制传感器的机械装配 使用泄漏探测器（如GIR-10）找出 泄漏点 没有MODBUS通信 电气连接错误 检查接线和电源 通过威卡 (WIKA) 启动工具进行查询 通过威卡 (WIKA) 启动工具进行查询 湿度过高，但有逐渐干燥 仪表安装后的典型时间响应 测量值将会逐渐稳定，详情请参见 的趋势 第6.1节 注意！ 如果通过上述措施无法消除故障，则请立即关闭传感器，确保不再有压力和/或信 号，并确保传感器不会意外地再次运行。 在这种情况下，请与制造商取得联系。 如果需要返修，请遵循第9.2节“返修”所给出的相关说明。 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...

  • Page 21: 拆卸、返修和废弃

    9. 拆卸、返修和废弃 9. 拆卸、返修和废弃 警告！ 已拆卸传感器中的残留介质会对人、环境和设备造成危害。 必须采取充分的预防措施。 9.1 拆卸 在拆卸传感器时，千万不可通过外壳施力，必须要使用适当的工具通过专门提供的扳手槽施力 （详情请参见第6.1.3节“安装传感器”）。 只有在系统已泄压的情况下才可将传感器断开！ 9.2 返修 警告！ 运送仪表时请严格遵守以下要求： 交给威卡 (WIKA) 的所有传感器切勿包含任何有害物质（酸、碱和溶液等）。 传感器返修时请使用其原始包装或适当的运输包装。 关于返修的更多信息，请查阅我们的网站上“Service（服务）”栏。 9.3 废弃 传感器必须按照相关要求正确废弃处理，以免对环境造成危害。 请以环保方式对仪表部件和包装材料进行废弃处理，并遵守所在国家的废弃物处理法规。 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...

  • Page 22: 附录1 ：露点准确度

    附录1 ：露点准确度 für kontinuierliche 不适用于连续测量 Messungen ungeeignet Genauigkeit 露点准确度 ± 3 K Taupunkt 为±3K Genauigkeit 准确度不确定 nicht spezifiziert untere Grenzlinie 规定露点的下限值 der Taupunktermittlung Gastemperatur t [°C] 气体温度 [°C] 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...

  • Page 23: 附录2：Ec符合性声明，Gdt-20

    附录2：EC符合性声明，GDT-20 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...

  • Page 24: 附录3：Ec符合性声明，Gdht-20

    附录3 ：EC符合性声明，GDHT-20 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
  • Page 25 8. Faults 9. Dismounting, return and disposal Appendix 1: Accuracy of the dew point Appendix 2: EC declaration of conformity, model GDT-20 Appendix 3: EC declaration of conformity, model GDHT-20 46 Declarations of conformity can be found online at www.wika.com...

  • Page 26: General Information

    ■ Further information: ■ - Internet address: www.wika.de / www.wika.com - Corresponding data sheets: SP 60.09 (model GDT-20), SP 60.14 (model GDHT-20) - Application consultant: Tel.: +49 9372 132-8971 Fax: +49 9372 132-8008971 sf6-sales@wika.com WIKA operating instructions transmitter, models GDT-20, GDHT-20...

  • Page 27: Safety

    Modbus protocol via the RS-485 interface. The model  GDT-20 or GDHT-20 transmitters are therefore used for permanently monitoring the stated status parameters in SF gas tanks. The instrument has been designed and built solely for the intended use described here, and may only be used accordingly.
  • Page 28 CIGRE report 276, 2005 (Practical SF gas handling instructions) ■ Leaks during operation: IEC 60376 (new SF gas, technical SF gas) ■ IEC 60480 (used SF gas) ■ CIGRE 2002 (“SF gas in the electrical industry”) ■ WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 29 Made in Germany www.wika.com Pin assignment Explanation of symbols Before mounting and commissioning the instrument, ensure you read the operating instructions! CE, Communauté Européenne Instruments bearing this mark comply with the relevant European directives. WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 30 2004/108/EC, EN 61326 emission (group 1, class B) and interference immunity (industrial application) EMC tests Interference immunity per IEC 61000-4-3: 30 V/m (80 MHz ... 2.7 GHz) ■ Burst per IEC 61000-4-4: 4 kV ■ ESD per IEC 61000-4-2: 8 kV/15 kV, contact/air ■ WIKA operating instructions transmitter, models GDT-20, GDHT-20...

  • Page 31: Design And Function

    3../ 4. Design and function / 5. Transport, packaging and ... Impulse voltages per IEC 61000-4-5: ■ GDT-20: 2 kV conductor to ground, 1 kV conductor to conductor GDT-20: 1 kV conductor to ground, 1 kV conductor to conductor ■...

  • Page 32: Commissioning, Operation

    (depending on the particular application, this may take several days). The measuring point should preferably be positioned directly at the gas compart- ment. Measurement at the end of measuring lines prevents optimal results WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 33 Make sure that no moisture enters at the cable end. ■ 6.2.2 Pin assignment Circular connector M12 x 1 (5-pin) Reference potential RS-485 common Voltage supply Ground Signal RS-485 Signal RS-485 WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 34 6.3 Modbus  The Modbus communication protocol is based on a master/slave architecture. The protocol ® implemented in the transmitters GDT-20 and GDHT-20 is Modbus RTU with serial transmis- ® sion via a 2-wire RS-485 interface. The Modbus protocol is a single-master protocol. This master controls the entire data and ®...
  • Page 35 With these settings, the transmitters can be read via the button “download from device”. Factory setting Tag number: WIKA ■ Address: 247 ■ Baud rate: 19,200 ■ Parity: none ■ ■ Gas mixture SF [%]: 100 % ■ Gas mixture partner: N2 ■ WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 36 English (USA), since other- wise, communication problems might occur. 6.4.2.3 Data logger The data logger is used for recording measured values over a certain time span. WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 37 Write single register Write multiple registers Writing of one or more register values or the instrument Diagnostic - Sub code 00 Diagnostic function Writing or reading of one/several register values or the instru- WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 38 Humidity, dew point °C Tank pressure 00040 Humidity content based on volume 00042 Humidity content based on weight 00044 Humidity content based on volume 00046 Humidity content based on weight 00048 Relative humidity WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 39 The available address space is 1 ... 247 (247 standard) Baud rate Baud rate Register value 1,200 2,400 4,800 9,600 14,400 19,200 5 (standard) 38,400 57,600 115,200 Parity Parity Register value None 0 (standard) Even WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 40 Software reset Writing 0x0001 00203 Reset to standard Writing 0x0001 00204 Start heating process (only GDHT-20) Writing 0x0001 After a restart (voltage supply was interrupted), the error memory is reset. Writing 0x0001 in WIKA operating instructions transmitter, models GDT-20, GDHT-20...

  • Page 41: Maintenance And Cleaning

    For shorter intervals, the register has to be written manually, the shortest possible interval is 10 minutes. 7. Maintenance and cleaning 7.1 Maintenance The transmitters are maintenance-free. Repairs must only be carried out by the manufacturer. WIKA operating instructions transmitter, models GDT-20, GDHT-20...

  • Page 42: Faults

    In this case, contact the manufacturer. If a return is needed, please follow the instructions given in chapter 9.2 “Return”. WIKA operating instructions transmitter, models GDT-20, GDHT-20...

  • Page 43: Dismounting, Return And Disposal

    WARNING! Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.). When returning the instrument, use the original packaging or a suitable transport package.

  • Page 44: Appendix 1: Accuracy Of The Dew Point

    Messungen ungeeignet Messungen ungeeignet Genauigkeit Genauigkeit ± 3 K Taupunkt ± 3 K Taupunkt Genauigkeit nicht spezifiziert untere Grenzlinie untere Grenzlinie der der Taupunktermittlung Taupunktermittlung Gastemperatur t [°C] Gastemperatur t [°C] WIKA Betriebsanleitung Messumformer, Typen GDT-20, GDHT-20...

  • Page 45: Appendix 2: Ec Declaration Of Conformity, Model Gdt-20

    Appendix 2: EC declaration of conformity, model GDT-20 WIKA operating instructions transmitter, models GDT-20, GDHT-20...

  • Page 46: Appendix 3: Ec Declaration Of Conformity, Model Gdht-20

    Appendix 3: EC declaration of conformity, model GDHT-20 WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 47 WIKA operating instructions transmitter, models GDT-20, GDHT-20...
  • Page 48 威卡自动化仪表（苏州）有限公司 威卡国际贸易（上海）有限公司 电话：（+86） 512 68788000 传真：（+86） 512 68780300 邮箱：info@wika.cn www.wika.cn 威卡 (WIKA) GDT20/GDHT20型传感器的操作说明...
