hager EG010 Instructions For Use

_________________________________________________________________________
http://waterheatertimer.org/Hagar-timers-and-manuals.html
£
1 Kanal Tagesschaltuhr
Programmierung :
1. Auswählen eines Programmes (siehe unten).
2. Ändern der Schaltzeiten, wenn dies erforderlich ist.
3. Anwenden dieses Programmes auf die
F
OF
Zeitschaltuhr.
P
P0
P1
EG010
P2
6.00
P3
Anwendungsbereich 6.00

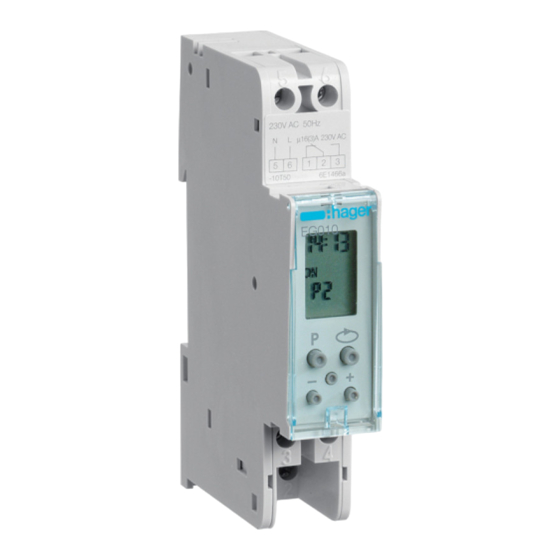

Mit der Zeitschaltuhr EG010 können Sie elek-
P4
trische Geräte / Stromkreise im Tageszyklus 6.00
EIN und AUS schalten.
Die Schaltuhr enthält fünf verschiedene
Programmierbeispiel:
Schaltprogramme. Die Schaltzeiten dieser
Anwenden des Schaltprogrammes P3.
Programme können verändert werden.
Es besteht die Möglichkeit die Schaltuhr zu
plombieren.
1. Drücken Sie die Taste "P"
bis «P3» auf dem Display
erscheint.
Produktbeschreibung:
Die Anzeige:
Œ
2. Wenn Sie die vorgegebenen Schaltzeiten nicht
Schalt- /Uhrzeit
 verändern möchten, ist die Programmierung
Schaltzustandsanzeige (ON/OFF)
jetzt beendet.
Ž
Aktuelles Schaltprogramm
Ändern eines Programmes :
1. Die Taste "P" drücken bis die Programmnummer
des Programmes erscheint, welches geändert
werden soll.
1 2. Durch Betätigen der Taste
nun die einzelnen Programmschritte anzeigen
OFF 2 lassen.
3. Zum Ändern der angezeigten Schaltzeit
3
drücken Sie die "+" oder die "-" Taste.
4. Zur Anzeige des nächsten Programmschrittes
drücken Sie erneut die Taste
P
5. Zum Speichern der Änderungen und zur Rückkehr
4 5
in den Automatik -Modus drücken Sie die Taste "P".
6. Zur Kennzeichnung, daß das Programm geändert
6
wurde, erscheint neben der Programmnummer
ein kleiner Stern (*).
- +
Änderungsbeispiel:
7
Mit dem Programm P3 soll ein Gerät bereits um
16:45 Uhr eingeschaltet werden, statt wie vorgesehen
erst um 17:00 Uhr.
Die Tasten:

1. Mit der Taste "P" die
"P" Auswahl des Schaltprogrammes
 Programmnummer P3
Anzeigen der einzelnen Schaltschritte
auswählen.
‘
"reset": Rücksetzen der Schaltuhr (Reset)
’
"+" und "-": Ändern von Uhrzeit und
Schaltzeit
2. Die Taste
die Schaltzeit «17:00» erscheint.
Zeiteinstellung:
3. Taste "-" drücken bis «16:45»
als Einschaltzeit auf
Änderungen der Zeiteinstellung über die
dem Display zu sehen ist.
Tasten "+" und "-" (kurzes oder langes
Drücken). Die Taste solange drücken bis die 4. Die Taste "P" drücken zum
Anzeige korrekt ist.
Speichern der Änderungen
und zur Rückkehr in den
Automatik -Modus.
Handbedienung:
Um den Ausgang der Schaltuhr dauerhaft
auszuschalten, wählen Sie mit der Taste "P" das
Programm P0 aus.
Um den Ausgang der Schaltuhr dauerhaft
einzuschalten, wählen Sie mit der Taste "P" das
Programm P1 aus.
Zur Rückkehr in den Automatik-Modus wählen Sie
eines der Programme P2, P3, oder P4 aus.
4 Hager SAS - 132 bld d'Europe - BP 78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net
Bedienungsanleitung
Überprüfen der Programmierung:
Durch mehrmaliges Betätigen der Taste
können Sie sich die einzelnen Schaltschritte
ansehen.
Zur Rückkehr in den Automatik-Modus drücken
Sie die Taste "P".
Prog
OFF
Rücksetzen der Schaltuhr:
Durch Betätigen der "Rücksetz"-Taste
ON
werden die durchgeführten
Programmänderungen rückgängig gemacht.
23.00
8.00 17.00 23.00
8.00 11.00 13.00 17.00 23.00
Technische Daten:
- Versorgungsspannung: 230V
- Max. Verlustleistung = 1 VA
OFF - Ausgang: 1 Wechsler
- Schaltleistung:
Ohmsche Last: μ 16A - 250V AC1.
μ 3A - 250V cos φ = 0,6
induktive Last
- Schutzart: IP20
- Schutzklasse II Schutzisoliert
Funktionseigenschaften:
- Ganggenauigkeit: ± 1s. / 24 Std. bei 20 °C
- Gangreserve durch Lithiumbatterie:
mindestens 3 Jahre.
Umgebung:
können Sie sich
Betriebstemperatur: -10 bis +50 °C
Lagertemperatur: -10 bis +60 °C
Anschluss: durch Schraubklemmen:
flexibel : 0,5 bis 2,5 mm
2
massiv : 0,5 bis 4 mm
Anschlußbild:
L
N
OFF
5 6
EG 010
betätigen bis
ON
1 2 3
3 4
1 2
ON
*
Sicherheitshinweis:
Einbau und Montage dürfen nur durch eine
Elektrofachkraft erfolgen.
Garantie
Es gelten die Allgemeinen Geschäfstbedingungen der Hager
Electro GmbH. bzw. die gesetzliche Regelung.
,
F
OF
EG010
Principe de fonctionnement
le EG010 est un interrupteur horaire qui vous
permet de piloter automatiquement un appareil
ou un circuit électrique.
Pour faciliter la programmation :
5 programmes avec des horaires de commuta-
tions modifiables sont pré-enregistrés.
± 10% 50Hz Le capot de protection de l'interrupteur horaire
est plombable.
Présentation :
Sur l'écran :
Œ
heure actuelle.

état du circuit (ON / OFF)
Ž
le programme appliqué
1
OFF
2
3
P
4
6
- +
7
Les touches :

"P" pour sélectionner le programme désiré.

pour faire défiler les pas de programme.
‘
"reset" pour réinitialiser le programmateur.
’
"+" et "-" pour réaliser les différents réglages.
Mise à l'heure :
Le réglage de l'heure se fait par appui long
ou court sur la touche "+" ou "-".
Un appui long fait défiler rapidement les
minutes puis les heures.
DE
6E 6101.b 1
£ ¢
Programmateur cycle journalier -
§ 1 voie
•
Programmation :
1. sélectionner un des programmes décrits
ci-dessous.
2. modifier les horaires de commutation si nécessaire.
3. le programme sélectionné sera appliqué sur le
cycle journalier.
P Prog
OFF
P0
ON
P1
P2
6.00 23.00
P3
6.00 8.00 17.00 23.00
P4
6.00 8.00 11.00 13.00 17.00 23.00
Exemple de programmation :
Appliquer le programme P3 pour la commande
d'un appareil électrique.
1. appuyer 3 fois sur la
OFF
touche "P" jusqu'à avoir
affichage «P3».
2. si les horaires de commutation du programme
vous conviennent, la programmation est finie.
Pour modifier un programme :
1. sélectionner le programme à modifier avec la
touche "P".
2
2. faire défiler les pas de programme avec la
touche .
3. modifier l'horaire de commutation avec les
touches "+" ou "-".
4. appuyer sur la touche pour afficher le pas de
programme suivant et le modifier si nécessaire.
5
5. appuyer sur la touche "P" pour valider les modi-
fications et revenir en mode automatique.
6. Un symbole (*) est affiché à coté du numéro du
programme. Il signifit que le programme a été
modifié.
Exemple de modification :
Le programme P3 doit mettre en fonctionnement un
appareil électrique à 16 h 45 au lieu de 17 h 00.
1. Appuyer sur la touche "P"
OFF
pour sélectionner le
programme P3.
2. appuyer sur la touche
ON
jusqu'à avoir
affichage «17:00».
3. appuyer sur "-"
jusqu'a obtenir «16:45»
ON
*
4. appuyer sur "P" pour
confirmer
Pour forcer l'arrêt ou la mise en marche
du circuit :
Pour un forçage permanent "arrêt", appuyez sur "P"
et sélectionnez P0.
Pour un forçage permanent "marche", appuyez sur
"P" et sélectionnez P1.
Pour revenir en mode automatique, appuyez sur "P"
et sélectionnez P2, P3 ou P4.
Notice d'instructions
Pour relire un programme :
Par appuis successifs sur la touche , faites
défiler les différentes consignes : horaires de
commutation et état du circuit (ON ou OFF).
Pour revenir en fonctionnement automatique,
appuyer sur la touche "P".
Pour remettre le programmateur à
zéro :
Appuyez sur la touche "reset" pour annuler
toutes les modifications faites sur les pro-
grammes pré-enregistrés.
Spécifications techniques :
caractéristiques électriques :
- alimentation 230V ± 10% 50Hz
- puissance absorbée : 1 VA
- sortie : 1 contact inverseur
μ 16A - 250V en AC1.
μ 3A - 250V cos φ = 0,6
- indice de protection : IP20
- classe d'isolation : II
caractéristiques fonctionnelles :
- précision de marche : ± 1sec / jour à 20 °C
- réserve de marche : pile au lithium :
cumul de 3 ans de coupure secteur.
Environnement :
T° fonctionnement : -10 à +50 °C
T° stockage : -10 à +60 °C
Raccordements par bornes à vis :
2
flexible : 0,5 à 2,5 mm
2
rigide : 0,5 à 4 mm
Raccordement électrique :
L
N
5 6
EG 010
1 2 3
3 4
1 2
Garantie
FR
24 mois contre tous vices de matières ou de fabrication, à par-
tir de leur date de production. En cas de défectuosité, le produit
doit être remis au grossiste habituel.
La garantie ne joue que si la procédure de retour via l'installa-
teur et le grossiste est respectée et si après expertise notre
service contrôle qualité ne détecte pas un défaut dû à une
mise en œuvre et/ou une utilisation non conforme aux règles
de l'art.
Les remarques éventuelles expliquant la défectuosité devront
accompagner le produit.
6E 6101.b
