Summary of Contents for Aqualytic SD 400 Oxi L

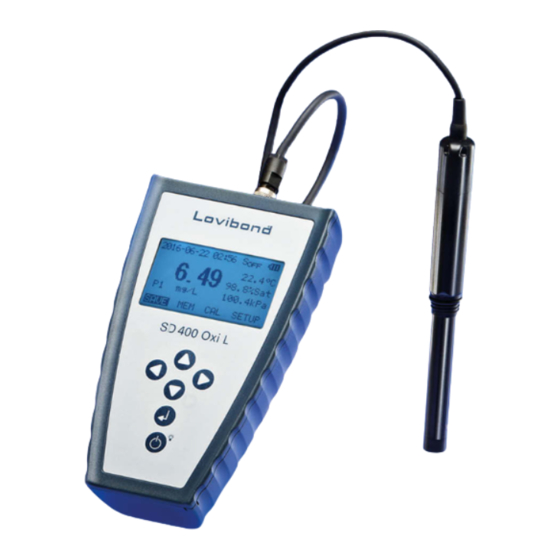

- Page 1 SD 400 Oxi L Kurzanleitung Seite 3 Quick Start Guide Page 12 Manual d´utilisation Page 22 短手冊 頁 32 Breve manual Página 42 Manuale breve Pagina 52 Manual de curta Página 62 Beknopte handleiding Pagina 72...
- Page 2 44287 Dortmund Deutschland erklärt, dass dieses Produkt Produktname: SD 400 Oxi L den folgenden Normen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (2004/108/ EG) und der Niederspannungsrichtlinie (2006/95/EG) festgelegt sind.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Allgemeiner Hinweis ..........4 Sicherheit . -
Page 4: Allgemeiner Hinweis
2. Sicherheit 2.1 Bestimmungsgemäße Verwendung Das SD 400 Oxi L ist für die Messung von gelöstem Sauerstoff in Wasser geeignet. Die Messung erfolgt unter Verwendung von geeigneten Sauerstoffsensoren (beim Standard- gerät im Lieferumfang enthalten). Der Sensor wird über einen 4-poligen Bajonett-Anschluss verbunden, die Messung erfolgt an der Sensormembran an der Spitze des Sauerstoffsensors. -
Page 5: Produktbeschreibung
– – Das Batteriefach befindet sich auf der Rückseite des SD 400 Oxi L Gerätes. Zum Einsetzen der Batterien wird der Batteriefachdeckel geöffnet und entfernt. Die 4 AA Batterien werden unter Beachtung der Polarität eingelegt. Anschließend wird der Batteriefachdeckel wieder eingesetzt und vollständig geschlossen. -
Page 6: Externe Stromversorgung
Stecker von der Buchse gelöst. 4.4 Sensor Bei dem Sensor des SD 400 Oxi L Gerätes handelt es sich um einen optischen Sauerstoffsensor. Der Sensor ist wasserdicht gemäß IP67 und ist mit einem integrierten Temperatursensor ausge- stattet. Das langlebige Kabel wird über einen 4-poligen Stecker mit dem Messgerät verbunden. -
Page 7: Bedienung
5. Bedienung 5.1 Anzeigeelemente Beim Einschalten des Messgerätes wird zunächst das System initialisiert. Dabei erscheint die Seriennummer des angeschlossenen Sensors im Display. Hierzu ist es notwendig, dass der Sensor angeschlossen und die SD-Karte im Messgerät eingesteckt ist. Nachfolgend befindet sich das Messgerät im Messmodus und folgende Displayanzeige erscheint: A. -
Page 8: Bedienelemente
5.2 Bedienelemente Ein- / Ausschalter, Licht An/Aus Bestätigung der Eingabe, gedrückt halten: Messung/Kalibrierungsprozess beenden Im Konfigurationsmodus oder im Kalibriermodus: Anzeige/Werte anpassen (ERHÖHEN/ERNIEDRI-GEN) Curserbewegung durch das Menü oder durch Konfigurationsmodus (RECHTS/LINKS) 6. Fehlermeldungen Anzeige - Fehlermeldung mögliche Ursache Maßnahme Lesefehler Micro-SD Karte Keine SD-Karte im Messge- SD-Karte korrekt einsetzen rät, SD-Karte nicht lesbar... -
Page 9: Rücksendung
Lange Ansprechzeit a) Sensorkappe verschmutzt a) Sensormembran reinigen oder defekt bzw. ersetzen b) Temperaturschwankungen b) Temperatur konstant hal- Große Messwertschwankun- a) Temperaturschwankungen a) Temperatur konstant hal- b) Sensorkappe verschmutzt oder defekt b) Sensormembran reinigen c) Sensor nicht ausreichend bzw. ersetzen von Probe umgeben c) Sensor ausreichend tief d) Sensor beschädigt... -
Page 10: Zubehör Und Ersatzteile
Maße Gerät ca. 162 x 97 x 50 mm (L x B x H) Sensor ca. 287 Länge, ø 33 mm inkl. Aufbewahrungsflasche Stromversorgung 4 x AA Alkaline oder 5 VDC Micro USB Kabellänge 1,5 m, 3 m, 10 m Kabellänge Anschlüsse 4-pin, M9 Gewicht Gerät... - Page 11 SD_400 Oxi L_1 01/2016...
- Page 12 Germany declares that this product Product name: SD 400 Oxi L conforms to the following standards which are specified in the Council Directive for the harmonization of legal regulations of the Member States over electromagnetic compatibility (2004/108/EC) and the Low Voltage Directive (2006/95/EC).
- Page 13 Table of contents General information ..........14 Safety .
-
Page 14: General Information
2. Safety 2.1 Intended use The SD 400 Oxi L is designed for the measurement of dissolved content of oxygen in water. Suitable oxygen sensors (available in the standard delivery contents of the device) are used for the measurement. The sensor is connected via a 4-pin bayonet connection. The measurement is taken on the sensor membrane at the end of the oxygen sensor. -
Page 15: Product Description
– – The battery compartment is located on the back side of the SD 400 Oxi L device. To remove the batteries, the battery compartment lid is opened and removed. The 4 AA batteries are inserted according to the polarity. Then the battery compartment lid is replaced and closed completely. -
Page 16: External Power Supply
4.4 Sensor The sensor of the SD 400 Oxi L device is an optical oxygen sensor. The sensor is waterproof in accordance with IP67 and is equipped with an integrated temperature sensor. The long-lasting cable is connected to the measuring device by means of a 4-pin plug. -
Page 17: Operation
5. Operation 5.1 Display elements When the measuring device is switched on, it initialises. The serial number of the connected sensor appears in the display during this process. For this purpose, the sensor must be con- nected and the SD card must be inserted in the measuring device. Then the measuring device is in measuring mode and the following display appears: A. -
Page 18: Controls
5.2 Controls On/Off switch, Light On/Off Confirmation of the entry, press and hold: End measurement/calibration process In configuration mode or in calibration mode: Adjust display/values (INCREASE/DECREASE) Cursor movement through the menu or through configuration mode (RIGHT/LEFT) 6 Error messages Display - Error message Possible cause Measure Micro SD card read error... -
Page 19: Returns
Large measurement value a) Temperature fluctuations a) Keep temperature con- fluctuations b) Sensor cap dirty or de- stant fective b) Clean or replace sensor c) Sensor not sufficiently im- membrane mersed in the sample c) Immerse sensor sufficiently d) Sensor damaged deep in the sample (at least e) External electronic fault 3 cm) -
Page 20: Accessories And Spare Parts
Connections 4-pin, M9 Device weight 330 g (including batteries) Data storage Micro SD card Reaction time 40 sec. up to 90 % of the measurement value is reached (T-90) Flow Not necessary Salt compensation Automatic after manual entry Certificates Languages English, German, French, Spanish, Italian, Portuguese, Dutch and Chines (simplified) Warranty... - Page 21 SD_400 Oxi L_1 01/2016...
- Page 22 Schleefstraße 8 - 12 44287 Dortmund Allemagne déclare que le produit suivant SD 400 Oxi L Nom du produit : est conforme aux normes suivantes définies dans la directive du Conseil relative au rapprochement des législations des États membres concernant la compatibilité...
- Page 23 Sommaire Remarque générale ..........24 Sécurité...
-
Page 24: Remarque Générale
2. Sécurité 2.1 Utilisation conforme Le SD 400 Oxi L est conçu pour la mesure d'oxygène dissous dans l'eau. La mesure est effectuée par des capteurs d'oxygène prévus à cet effet (compris dans la livrai- son avec l'appareil standard). Le capteur est relié par un raccord à baïonnette quadripôle, et la mesure est effectuée au niveau de la membrane du capteur située à... -
Page 25: Description Du Produit
– – Le compartiment à piles se trouve à l'arrière du SD 400 Oxi L. Pour insérer les piles, ouvrir et retirer le couvercle du compartiment à piles. Les 4 piles AA doivent être insérées en respec- tant la polarité. Ensuite, remettre le couvercle du compartiment et le refermer correctement. -
Page 26: Alimentation Électrique Externe
4.4 Capteur Le capteur du SD 400 Oxi L est un capteur d'oxygène optique. Le capteur est étanche à l'eau conformément à la norme IP67 et équipé d'un capteur de température intégré. Le câble de longue durée de vie est branché... -
Page 27: Utilisation
5. Utilisation 5.1 Éléments d'affichage Lors du démarrage de l'appareil de mesure, le système est initialisé. Le numéro de série du capteur connecté est alors affiché à l'écran. Pour ce faire, il est nécessaire que le capteur soit connecté et que la carte SD soit insérée dans l'appareil de mesure. Ensuite, l'appareil se met en mode de mesure et l'écran affiche ce qui suit : A. -
Page 28: Éléments De Commande
5.2 Éléments de commande Bouton marche/arrêt,lumière allumée/ éteinte Confirmation de la saisie, maintenir enfoncé : terminer la mesure/l'étalonnage En mode configuration ou en mode étalonnage : Modifier affichage/valeurs (AUGMENTER/DIMINUER) Déplacement du curseur dans le menu ou le mode configuration (DROITE/GAUCHE) 6. -
Page 29: Renvoi
Temps de réaction long a) capsule du capteur sale ou a) nettoyer ou remplacer la défectueuse membrane du capteur b) variations de températures b) maintenir la température constante Variations de mesures im- a) Variations de températures a) maintenir la température portantes b) capsule du capteur sale ou constante... -
Page 30: Accessoires Et Pièces De Rechange
Dimensions Appareil env. 162 x 97 x 50 mm (L x l x H) Capteur env. 287 de longueur, ø 33 mm avec flacon de conservation Alimentation électrique 4 x AA alcalines ou micro-USB 5 V CC Longueur de câble 1,5 m, 3 m, 10 m de longueur de câble Connexions 4 broches, M9... - Page 31 SD_400 Oxi L_1 01/2016...
- Page 32 Germany declares that this product Product name: SD 400 Oxi L conforms to the following standards which are specified in the Council Directive for the harmonization of legal regulations of the Member States over electromagnetic compatibility (2004/108/EC) and the Low Voltage Directive (2006/95/EC).
- Page 33 目录 综述............34 安全指南...
-
Page 34: 综述
综述 在使用此设备前，请务必仔细阅读此手册并熟悉相关操作。请将此手册妥善保管便于您或 相关技术操作人员随时参考。 安装，设置，操作，维护和停用均应由合格的技术人员来完成。在进行所有工作前，技术 人员应仔细阅读并理解操作手册相关内容。 由于不正确使用或不按说明书安装使用，非合格人员使用或未经我司许可，擅自改动设备 等引发的故障均不在厂方质保范围内。 对于因使用此设备所产生的费用，发生的损坏，尤其是因为不正确使用或错误连接引起的 损坏，厂方不承担任何责任。 对于印刷错误，厂方不承担任何责任。 安全指南 预期用途 SD 400 Oxi L 溶解氧测定仪专为测定水中的溶解氧浓度而设计。 使用匹配的溶解氧探头（标准配置中已经包含）进行测量。探头采用四针接口进行连接。 通过探头末端的溶解氧膜帽来进行测量。 根据所使用探头的类型特点，设备需要定时校正，以获得最佳测量精度。在进行其他测量 前，如果必要的话，需更新或替换探头。 应仔细阅读并严格遵守本手册中的安全须知（详见下文）。 本设备仅用于设计规定的工况条件和用途。 设备必须轻拿轻放（严禁摔扔或碰撞等）并且必须按照技术使用。设备谨防脏污。 安全须知 设备依照电子测量设备安全规范进行生产和测试。通用安全规定和本手册中针对本设备的 安全指南必须严格遵守才能确保功能的正确使用和设备的安全操作。 1. 必须在技术参数表中所标明的环境条件下才能保证设备的功能和操作安全性。 如果设备是从低温环境运输到较高温度环境，设备可能会由于冷凝而发生故障失灵。此种 情况下，需要等待设备温度达到室温后再使用。 2. 如果怀疑因为设备使用会造成危险，那么应该立即关闭设备，并在再次使用前，确认 潜在危险。使用者的人身安全可能受到威胁，如果设备处于以下情况： SD_400 Oxi L_1 01/2016... -
Page 35: 产品描述
4. 此设备不能用于易爆环境。在易爆环境下操作设备，可能会增加因火花造成火灾或爆炸 的危险性。 产品描述 标准配置 - SD 400 Oxi L 主机及便携箱 - 4节AA 电池 - 溶解氧探头及保护瓶 - Micro SD 存储卡及校正数据，多语种操作手册 - 快速操作指南 产品安调 电池安装 – – 电池盒位于 SD 400 Oxi L 设备背部。打开电池盖，即可取出电池。4节 AA电池安装时请注 意极性。然后重新放好并盖紧电池盖。 注意: 如果电池标识闪烁显示，必须更换电池。如果仪器需要长时间测量或查看，建议使 用外接电源。 SD_400 Oxi L_1 01/2016... -
Page 36: 外接电源
探头连接 温度传感器 探头膜帽 设备探头装卸: 1. 探头连接，将探头的连接头插入仪器插口并顺时针拧紧。确保插头与插口位置对应并 正确连接。 2. 探头拆卸，逆时针拧开插头并从插口拔下即可。 探头介绍 SD 400 Oxi L溶解氧测定仪其探头为光学溶解氧传感器。传感器探头防水级别是IP67，采 用四针插头连接。探头前端靠近膜帽的地方有一个温度传感器，实时监控待测样品温度。 测量过程中，务必使温度传感器全部浸入待测样品中。 溶解氧通过扩散进入到探头膜帽材料并与荧光染料作用，扩散达到平衡需要一定的时间。 探头膜帽必须避免刮伤和接触丙酮等有机溶剂，以免损坏影响测量。 探头存放环境须保持一定湿度，可将探头插入标配的保护瓶中并拧紧即可（参见6.2 日 常维护）。此时它作为校正瓶。 标配的Micro SD存储卡中存储了与原厂探头膜帽相对应的原厂校准数据。 以下是SD 400 Oxi L 的重要部件说明: 1. 膜帽：通过膜帽中荧光染料发生的荧光淬灭效应，即溶解氧浓度的变化产生对应的荧 光强度和寿命的变化，从而产生可被检测的信号源。 2. Micro SD存储卡：探头相关数据已经在出厂时存入SD卡中。如果将SD卡插入仪器中，开 机后将显示探头膜帽的序列号。当更换探头膜帽时，SD卡也要相应更换。仪器标配的SD卡 在仪器的存储卡槽内（见下图）。 SD_400 Oxi L_1 01/2016... -
Page 37: 操作设置
功能介绍 屏幕显示 开机后进行仪器初始化。 如果连接好探头并插入SD卡，则在此过程中，会显示探头序列号。 初始化完成后，仪器将进入测量模式，显示界面如下： A. 日期 B. 时间 C. 盐度补偿开/关 D. 电池状态标识 E. 温度，°C或 °F F. 溶解氧饱和度 % G. 当前气压 H. 溶解氧测量值，mg/l 或 ppm I. 系统设置，控制 A,B,C,E,H 和J参数的显示 J. 进行单点校正或校正设置 K. 已存储数据查阅 L. 存储测量值 M. 自动关机 P0: 持续开机状态; P1: 待机10分钟后自动关机 N. -
Page 38: 控制
按键功能 开关键：仪器开关, 背景灯开关 确认键 终止键（按住）：停止测量或校正过程 上下键：菜单界面或校正模式，数据增减或菜 单上下选择 左右键：光标左右移动或菜单左右选择 错误信息 错误信息可 可能的原因 解决方案 Micro SD 卡读取错 仪器未插入SD卡，SD卡无 重新正确插入SD卡或更换一 法 读取或SD卡插入不正确. 个新卡，以确定SD卡故障或 卡槽故障 探头通信错误 未检测到探头信号 检查电缆连接，接头位置是 溶解氧测量超出量程 氧含量超过量程 正确测量样品 并注意使用条件 电池标识闪烁 电池电量低 换电池或连接到USB使用 单点校正错误 校正液中浓度不稳定导致校 若人为终止校正过程，按任 正过程超时；人为按住回车 意键恢复到正常状态；检查 键超过3秒 膜帽寿命是否超限；检查膜 帽是否有破损。 开机无显示 a) 电池安装不当... -
Page 39: 仪器返厂
仪器返厂 所有返厂设备不能包含任何测量样品或其他有害物质。仪器或探头上的测量样品残留可能 危害人身安全或环境。 对于返厂设备,尤其可用设备,必须妥善包装。确保包装中有足够缓冲物对设备进行保护。 废弃处理 废旧电池按照当地回收规范进行处理。 废旧设备不能按照生活垃圾处理。如果设备需要废弃，请寄回给我们（用户承担运费）。 我们将按照环境友好方式进行处理。 技术参数 探头 光学溶解氧（荧光寿命检测） 溶解氧 0 – 50mg/l；0 – 500% - 量程 0 – 20mg/l或0 – 200%: 读数的± 1%或 - 精度 ±0.1mg/l >20mg/l或>200%: 读数的± 10 % - 解析度 0.01mg/l；0.1% 温度 - 量程 -5 – 50 °C (保存和操作温度) - 精度... -
Page 40: 选购配件
选购配件 订货编号 描述 74 00 60 探头，含1.5 m 电缆 74 00 70 探头，含3 m 电缆 74 00 80 探头，10 m 电缆 74 00 90 USB线和插头 膜帽和对应的SD卡 74 01 00 74 01 10 探头金属保护套（浸没式） 74 01 20 保护瓶 19 76 35 清洗布... - Page 41 SD_400 Oxi L_1 01/2016...
- Page 42 Alemania declara que este producto Nombre de producto: SD 400 Oxi L cumple con la normativa determinada a continuación, que ha sido especificada en las directivas del Consejo para la aproximación de las legislaciones de los Estados miembros sobre compatibilidad electromagnética (2004/108/CE) y la directiva de baja tensión (2006/95/CE).
- Page 43 Índice Indicaciones generales ..........44 Seguridad .
-
Page 44: Indicaciones Generales
2. Seguridad 2.1 Utilización según las especificaciones El SD 400 Oxi L es ideal para la medición del oxígeno disuelto en el agua. La medición se efectúa utilizando sensores de oxígeno adecuados (se adjuntan en el volumen de suministro del aparato estándar). El sensor se conecta mediante un cierre en bayoneta de 4 polos y la medición se efectúa en la membrana del sensor, en la punta del sensor de oxígeno. -
Page 45: Descripción Del Producto
– – La cámara para pilas está situada en la parte posterior del aparato SD 400 Oxi L. Para colocar las pilas, debe abrir y retirar la tapa de la cámara para pilas. Las 4 pilas AA se colocan según la polaridad indicada. -
Page 46: Suministro De Corriente Externo
4.4 Sensor En el caso del sensor del aparato SD 400 Oxi L, se trata de un sensor de oxígeno óptico. El sensor es estanco al agua de acuerdo con IP67 y está equipado con un sensor de tempera- tura integrado. -
Page 47: Manejo
5. Manejo 5.1 Elementos de indicación Al conectar el aparato de medición, el sistema se inicializa seguidamente. Aparece el número de serie del sensor conectado en la pantalla. Para ello es necesario que el sensor esté conectado y que la tarjeta SD esté colocada en el aparato de medición. A continuación el aparato de medición se encuentra en modo de medición y en la pantalla aparece lo siguiente: A. -
Page 48: Elementos De Mando
5.2 Elementos de mando Conectador/desconectador, luz on/off Confirmación de la entrada, mantener pulsado: Finalizar medición/proceso de calibrado En modo de configuración o en modo de calibrado Ajustar (AUMENTAR/DISMINUIR) indicaciones/valores Movimiento del cursor mediante el menú o el modo de configuración (DERECHA/IZQUIERDA) 6. -
Page 49: Devolución
Tiempo de respuesta largo a) Tapa del sensor sucia o a) Limpiar o sustituir mem- defectuosa brana del sensor b) Oscilaciones de tempe- b) Mantener temperatura ratura constante Grandes oscilaciones en los a) Oscilaciones de tempe- a) Mantener temperatura valores de medición ratura constante b) Tapa del sensor sucia o... -
Page 50: Accesorios Y Piezas De Recambio
Masa Aparato aprox. 162 x 97 x 50 mm (L x A x H) Sensor aprox. 287 longitud, ø 33 mm incl. botella de almacenamiento Suministro de corriente 4 x alcalinas AA o 5 VDC Micro USB Longitud de cable 1,5 m, 3 m, 10 m longitud de cable Conexiones 4-pin, M9... - Page 51 SD_400 Oxi L_1 01/2016...
- Page 52 Deutschland dichiara che questo prodotto Denominazione prodotto: SD 400 Oxi L è conforme alle seguenti norme, stabilite nella Direttiva del Consiglio concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica ((2004/108/CE) e nella direttiva sulla bassa tensione (2006/95/CE).
- Page 53 Indice Informazioni generali ..........54 Sicurezza .
-
Page 54: Informazioni Generali
2. Sicurezza 2.1 Uso previsto L’ SD 400 Oxi L è adatto per la misurazione dell’ossigeno disciolto in acqua. La misurazione avviene usando sensori di ossigeno adeguati (in caso di strumento standard sono inclusi nella dotazione). Il sensore è collegato tramite un attacco a baionetta a 4 poli, la misurazione avviene sulla membrana del sensore alla sommità... -
Page 55: Descrizione Del Prodotto
– – Il vano batterie si trova sul lato posteriore dello strumento SD 400 Oxi L. Per inserire le bat- terie aprire e rimuovere il coperchio del relativo vano. Inserire le 4 batterie AA con la giusta polarità. Successivamente reinserire il coperchio del vano batterie e chiuderlo completamente. -
Page 56: Alimentazione Elettrica Esterna
4.4 Sensore Il sensore dello strumento SD 400 Oxi L è un sensore dell’ossigeno ottico. Il sensore è imper- meabile secondo IP67 ed è dotato di un sensore di temperatura integrato. Il cavo resistente è collegato tramite un connettore a 4 poli con il misuratore. -
Page 57: Uso
5. Uso 5.1 Elementi di visualizzazione Quando lo strumento viene acceso il sistema viene inizializzato. Nel display viene visualizzato il numero di serie del sensore collegato. A questo scopo, è necessario che il sensore sia col- legato e la scheda SD sia inserita nello strumento. Di seguito lo strumento è in modalità di misurazione e apparirà... -
Page 58: Comandi
5.2 Comandi Interruttore On/Off, illuminazione On/Off Conferma dell’immissione, tenere premuto: Fine misu- razione/ processo di calibrazione Nella modalità di configurazione o di calibrazione: Adattare il display/i valori (AUMENTO/RIDUZIONE) Movimento del cursore mediante il menu o attraverso la modalità di configurazione (DESTRA/SINISTRA) 6. -
Page 59: Restituzione
Grandi oscillazioni dei valori a) Oscillazioni temperatura a) Mantenere costante la di misura b) Cappuccio del sensore temperatura sporco o difettoso b) Pulire o sostituire la mem- c) Sensore non sufficiente- brana del sensore mente circondato dal cam- C) Immergere il sensore in pione profondità... -
Page 60: Accessori E Componenti Di Ricambio
Lunghezza cavi Lunghezza cavi 1,5 m, 3 m, 10 m Collegamenti 4-pin, M9 Peso strumento 330 g (incl. batterie) Memoria dati Scheda micro SD Tempo di reazione 40 sec. fino al 90 % del valore di misurazione raggiunto (T-90) Portata Non necessario Compensazione sale Secondo immissione manuale automatica... - Page 61 SD_400 Oxi L_1 01/2016...
- Page 62 Alemanha declara que este produto Nome do Produto: SD 400 Oxi L cumpre as seguintes normas, que estão definidas na Diretiva relativa ao alinhamento da legislação dos Estados-Membros sobre a compatibilidade eletromagnética (2004/108/CE) e na Diretiva de Baixa Tensão (2006/95/CE).
- Page 63 Índice Indicações gerais ..........64 Segurança .
-
Page 64: Indicações Gerais
2. Segurança 2.1 Utilização prevista O SD 400 Oxi L é adequado para a medição do oxigénio dissolvido em água. A medição é feita através de sensores de oxigénio adequados (em aparelho padrão incluído no fornecimento). O sensor está ligado por meio de um conector tipo baioneta de 4 pinos e a medição é... -
Page 65: Descrição Do Produto
– – O compartimento para pilhas encontra-se na parte traseira do dispositivo SD 400 Oxi L. Para substituir as pilhas, deve abrir e remover a tampa do compartimento para pilhas. As 4 pilhas AA devem ser inseridas, tendo em atenção a polaridade. Em seguida, a tampa do comparti- mento para pilhas é... -
Page 66: Alimentação De Corrente Externa
4.4 Sensor O sensor do dispositivo SD 400 Oxi L consiste num sensor de oxigénio ótico. O sensor é à prova de água, de acordo com a norma IP67 e está equipado com um sensor de temperatura integra- do. -
Page 67: Funcionamento
5. Funcionamento 5.1 Indicadores Ao ligar o dispositivo de medição, o sistema será inicializado, em seguida. Como tal, o número de série do sensor ligado é apresentado no ecrã. Para tal, é necessário que o sensor esteja ligado e o cartão SD inserido no dispositivo de medição. Em seguida, o dispositivo de medição encontra-se em modo de medição e aparece a seguinte indicação no ecrã: A. -
Page 68: Controlos
5.2 Controlos Interruptor Lig./Deslig., Luz Lig./Deslig. Confirmação da introdução, manter premido: Terminar medição/processo de calibração No modo de configuração ou de calibração: Ajustar indicações/valores (AUMENTAR/DIMINUIR) Movimento do cursos através do menu ou através do modo de configuração (DIREITA/ESQUERDA) 6. Relatório de erros Indicação da mensagem causa possível Medida... -
Page 69: Devolução
Tempo de resposta demo- a) capa do sensor contami- a) limpe ou substitua a mem- rado nada ou com falha brana do sensor b) variações de temperatura b) manter a temperatura constante Variações significativas de a) variações de temperatura a) manter a temperatura valores de medição b) capa do sensor contami- constante... -
Page 70: Acessórios E Peças De Substituição
Dimensões Aparelho aprox. 162 x 97 x 50 mm (CxLxA)) Sensor aprox. 287 de comprimento, ø 33 mm incluindo recipiente de conservação Abastecimento de energia 4 x AA alcalinas ou 5 VDC micro-USB Comprimento do cabo Comprimento de cabo 1,5 m, 3 m, 10 m Ligações 4 pinos, M9 Peso do dispositivo... - Page 71 SD_400 Oxi L_1 01/2016...
- Page 72 Duitsland verklaart, dat dit product Productnaam: SD 400 Oxi L aan de volgende normen voldoet, die in de richtlijn van de raad voor de aanpassing van de wettelijke voorschriften van de lidstaten over elektromagnetische verdraagzaamheid (2004/108/EG) en de laagspanningsrichtlijn (2006/95/EG) zijn vastgelegd.
- Page 73 Inhoudsopgave Algemene opmerking ..........74 Veiligheid .
-
Page 74: Algemene Opmerking
2. Veiligheid 2.1 Reglementaire toepassing De SD 400 Oxi L is geschikt voor de meting van opgelost zuurstof in water. De meting vindt plaats door gebruik van geschikte zuurstofsensoren (bij het standaardapparaat deel van de leveringsomvang). De sensor wordt via een 4-polige bajonetsluiting verbonden, de meting gebeurt aan de sensormembraan aan de punt van de zuurstofsensor. -
Page 75: Productbeschrijving
– – Het batterijvak bevindt zich aan de achterzijde van het SD 400 Oxi L apparaat. Voor het plaatsen van de batterijen wordt de deksel van het batterijvak geopend en verwijderd. De 4 AA batterijen worden in de juiste poolrichting erin gelegd. Vervolgens wordt de deksel van het batterijvak weer aangebracht en volledig gesloten. -
Page 76: Externe Stroomvoorziening
4.4 Sensor Bij de sensor van het SD 400 Oxi L apparaat gaat het om een optische zuurstofsensor. De sensor is waterdicht volgens IP67 en is met een geïntegreerde temperatuursensor uitgerust. -
Page 77: Bediening
5 Bediening 5.1 Weergave-elementen Bij het inschakelen van het meetinstrument wordt eerst het systeem geinitialiseerd. Daarbij verschijnt het serienummer van de aangesloten sensor op het display. Daartoe is het nood- zakelijk dat de sensor aangesloten is en de SD-kaart in het meetinstrument is gestoken. Vervolgens is het meetinstrument in meetmodus en de volgende displayweergave verschijnt: A. -
Page 78: Bedieningselementen
5.2 Bedieningselementen In- / uitschakelaar, licht Aan/Uit Bevestiging van de invoer, ingedrukt houden: Meting/kalibratieproces beëindigen In configuratiemodus of in kalibratiemodus: Weergave/ waarden aanpassen (VERHOGEN/VERLAGEN) Cursorbeweging door het menu of door configuratiemodus (RECHTS/LINKS) 6. Foutmeldingen Weergave - foutmelding Mogelijke oorzaak Maatregel Leesfout van de micro-SD- Geen SD-kaart in het meet- SD-kaart correct plaatsen of... -
Page 79: Retourneren
Grote meetwaardeschom- a) Temperatuurschomme- a) Temperatuur constant melingen lingen houden b) Sensorkap vervuild of b) Sensormembraan reinigen defect resp. vervangen c) Sensor niet voldoende c) Sensor voldoende diep door monster omgeven in het monster dompelen d) Sensor beschadigd (min. 3 cm) e) Elektronische externe sto- d) Sensor vervangen ring... -
Page 80: Toebehoren En Reserveonderdelen
Aansluitingen 4-pin, M9 Gewicht apparaat 330 g (incl. batterijen) Datageheugen Micro-SD kaart Aanspreektijd 40 sec. tot 90 % van de meetwaarde bereikt is (T-90) Stroom tegenaan Niet noodzakelijk Zoutcompensatie Na handmatige invoer automatisch Certificaten Talen Engels, Duits, Frans, Spaans, Italiaans, Portugees, Nederlands en Chinees (vereenvoudigd) Garantie Apparaat: 4 jaar, sensor: 2 jaar... - Page 81 SD_400 Oxi L_1 01/2016...
- Page 82 AQUALYTIC, Division Aqualytic ® Schleefstraße 8-12 44287 Dortmund Tel.: (+49) (0)2 31 / 9 45 10-755 Fax: (+49) (0)2 31 / 9 45 10-750 sales@aqualytic.de Technical changes without notice www.aqualytic.de 10/16 Printed in Germany Germany...
