Summary of Contents for Walter MINI SURFOX

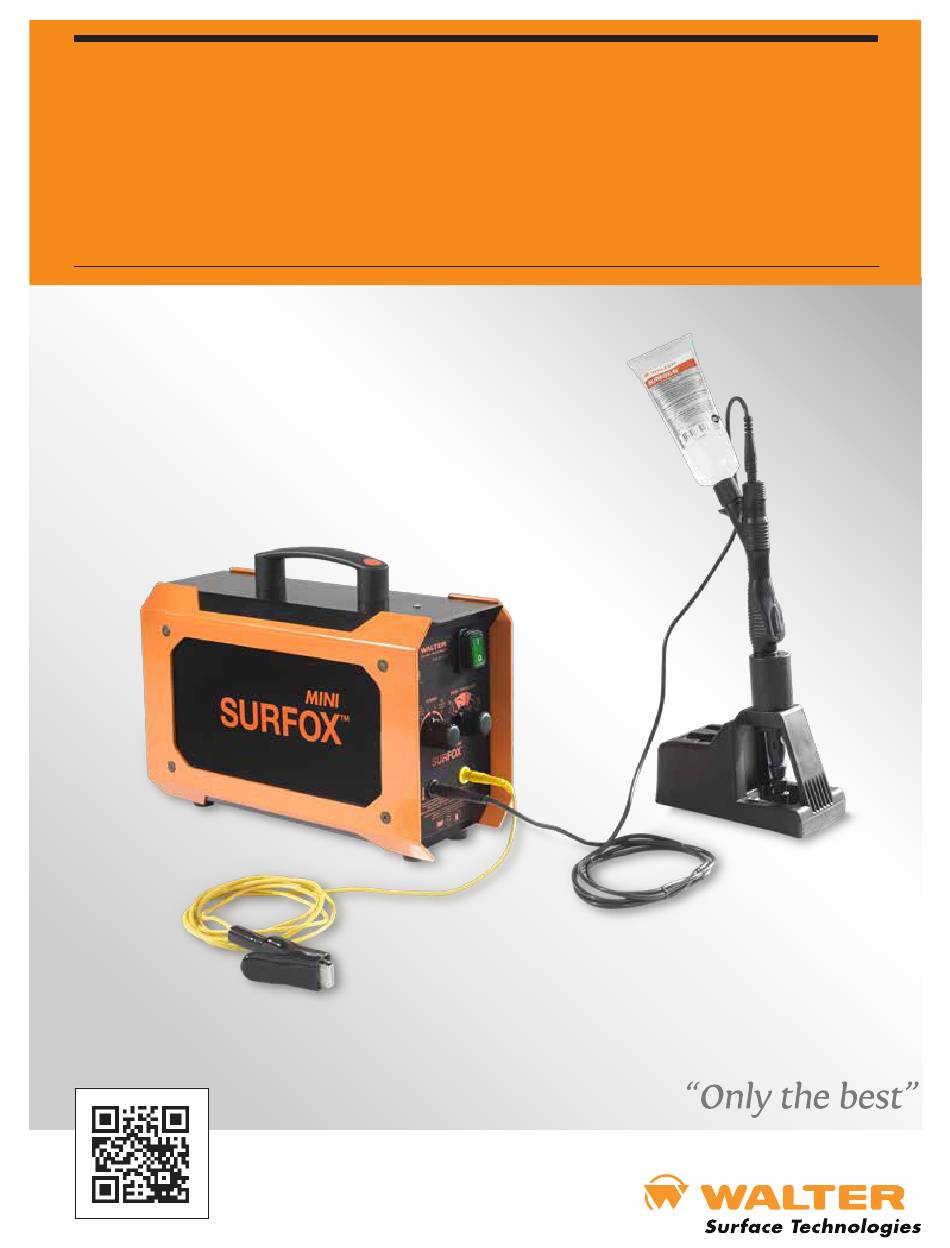

- Page 1 MINI SURFOX User’s guide Manuel de l’utilisateur Manual de usuario Manual do Usuário SURFOX website (Link to surfox.com)
-
Page 3: Table Of Contents
Table of contents Table of contents Introduction Safety Instructions Equipment controls Control panel pictograms General Overview Front view of the machine Start-up procedures A) Instructions B) Mounting and cleaning pad Neutralizing Directions for neutralizing SURFOX electrolyte cleaning solutions Accessories A) Cleaning inserts and micro-wand kit B) Electrolyte solutions C) Cleaning pads D) PTFE clamp rings... -
Page 4: Introduction
• Passivation is the treatment of stainless steel surfaces To learn more about the other WALTER products, to remove contaminants and promote the formation of visit our website: walter.com. a thick and durable protective chromium oxyde layer. -
Page 5: Safety Instructions
Keep the cord away from heat, oil and sharp edges. Inspect the cord periodically, if damaged, have it re- 11. Should you encounter an electrical problem, do not placed by a WALTER Factory Service Center or a use the unit until qualified personnel have inspected WALTER Authorized Service Center. -
Page 6: Equipment Controls
Dispose of residual waste in compliance with Federal, Marking wand selector Provincial, State and local environmental regulations. Refer to WALTER Material Safety Data Sheet of the SURFOX electrolyte cleaning solutions. Extension cord When an extension cord is needed, use wire size 14 (AWG) for up to 50 feet (15 meters) and size 12 (AWG) for 50 to 100 feet (15 to 30 meters). -
Page 7: General Overview
General Overview General Overview SURFOX electrolyte solution 100 ml cartridge Micro-wand ON/OFF button Application selector Power selector SURFOX wand power cable Ground cable with clamp User’s Guide SURFOX MINI... -
Page 8: Front View Of The Machine
Front view of the machine Front view of the machine ON/OFF button Power selector Application selector Power cable connector for Ground connector cleaning wand and optional marking wand ELECTROCHEMICAL CLEANING: Select this setting ELECTROCHEMICAL MARKING: Select this setting when using the mini wand attached to the SURFOX unit. when using a marking/etching wand which has been Select AC and 1, 2 or 3 depending on the amount of plugged into the power cable connector. -
Page 9: Start-Up Procedures
Start-up procedure Start-up procedure A) Instructions 1. Place the unit on a flat stable surface, in a well 8. Selecting the proper setting. Select low or high depending on the amount of heat ventilated area where you will be working. tint to remove and the type of material that is being 2. -
Page 10: B) Mounting And Cleaning Pad
Start-up procedure Neutralizing Neutralizing B) Mounting and cleaning pad The SURFOX-N liquid is a specially formulated cleaner and neutralizer for the SURFOX electrolyte solutions. It is a powerful ready-to-use formula which leaves no residue, is non-toxic, solvent free, water-based and biodegradable. Directions for cleaning and neutralizing SURFOX electrolyte cleaning solutions: 1. -
Page 11: Accessories
Neutralizing Accessories Accessories A) Cleaning inserts and micro-wand kit They are made from high quality tungsten. Cleaning inserts are available in several different shapes and sizes: SURFOX-N cleaner and neutralizer Part No. Tungsten insert 90° No: 54-B 036 Use with cleaning pad 54-B 026 or 54-B 027 500 ml 54-A 023 and clamp ring 54-B 002. -
Page 12: C) Cleaning Pads
Accessories C) Cleaning pads Cleaning pads are available in three sizes: Cleaning pads are made of a complex blend of highly Standard cleaning pad conductive synthetic polymer which is very resistant to wear No: 54-B 026 and which offers excellent thermal stability. For longer life, Dimensions: 46 mm L x 24 mm W x 4 mm T remove the cleaning pad and neutralize with SURFOX-N at the end of each working day. -
Page 13: Marking Kits And Testing Devices
When electro-chemical cleaning is performed 200, 304, 316 and 400 grade stainless steel, WALTER on the weld, corrosion risk is reduced but the provides a test kit that allows customers to instantly treated zone still has to be passivated for 24-48 identify the grade of stainless steel. -
Page 14: Technical Data
Safety features Technical data Safety features A) Sparks on the tip/work piece MODEL: MINI SURFOX To avoid short circuits (arcing), the machine automatically PART NUMBER: 54–D 055 stops when the insert touches the work piece (metal to INPUT AMPERAGE: 120V, 50/60 Hz metal contact). -
Page 15: Warranty And Service
No other warranty, written or verbal, is authorized. In no event shall WALTER be liable for any indirect, incidental or consequential damages from the sale of the product. This disclaimer applies both during and after the term of this warranty. -
Page 16: Version Française
MINI SURFOX Manuel de l’utilisateur... - Page 17 Table des matières Table des matières Introduction Directives de sécurité Panneau de commande Pictogrammes Aperçu général Vue avant de l’appareil Procédures de démarrage A) Directives B) Installation d’un tampon de nettoyage Neutralisation Directives pour la neutralisation des solutions de nettoyage électrolytiques SURFOX Accessoires A) Embouts de nettoyage et trousse de rechange pour micro baguette...
-
Page 18: Introduction
équipement SURFOX offrira des années la formation d’une couche d’oxyde de chrome de de service fiable. protection épaisse et durable. Pour en savoir plus sur les autres produits WALTER, • Cette couche passive assure la résistance à la visitez notre site web: walter.com corrosion de l’acier inoxydable. -
Page 19: Directives De Sécurité
Centre de services de fabrica- Avant d’utiliser cet appareil, lisez attentivement toutes les tion WALTER ou un centre de service agréé par WALTER. consignes de fonctionnement et de sécurité; assurez-vous de conserver ce manuel pour pouvoir vous y référer dans le futur. -
Page 20: Panneau De Commande
(fédérales, provin- de marquage ciales, territoriales ou locales). Consultez les techniques de santé-sécurité du matériel de WALTER qui traitent des solutions électrolytiques de nettoyage SURFOX. Cordon rallonge Lorsque l’ajout d’un cordon de rallonge est nécessaire, utilisez la taille 14 (AWG) pour les cordons ayant une longueur maxi- mum de 50 pieds (15 mètres) et la taille 12 (AWG) pour les... -
Page 21: Aperçu Général
Aperçu général Aperçu général Solution électrolytique SURFOX – cartouche de 100 ml Micro baguette Interrupteur Sélecteur d’application Sélecteur d’alimentation Câble d’alimentation Câble de mise de la baguette à la terre et SURFOX serrage Manuel de l’utilisateur SURFOX MINI... -
Page 22: Vue Avant De L'appareil
Vue avant de l’appareil Sélectionnez ce réglage lorsque vous utilisez la baguette de marquage qui a été branchée dans le connecteur du Vue avant de l’appareil câble d’alimentation. Sélectionnez AC (CA) et 1, 2 ou 3 pour l’acier inoxydable, l’aluminium et le titane. Utilisez SURFOX-M pour l’acier inoxydable et le titane ;... -
Page 23: Procédures De Démarrage
Procédure de démarrage Procédure de démarrage A) Directives 1. Placez l’appareil sur une surface plate et stable, dans 6. En gardant l’interrupteur en position ARRÊT (OFF), branchez l’appareil à un bloc d’alimentation comme décrit un environnement bien ventilé, à l’endroit où vous effectuerez votre travail. -
Page 24: B) Installation D'un Tampon De Nettoyage
Procédure de démarrage Neutralisation Neutralisation B) Installation d’un tampon de nettoyage Le liquide SURFOX-N est spécialement conçu pour nettoyer et neutraliser les solutions électrolytiques produites par SURFOX. Sa formule est à base d’eau et ce produit « prêt pour l’utilisation » est biodégradable. Il est non toxique, ne contient aucun solvant et ne laisse aucun résidu. -
Page 25: Neutralisation
Neutralisation Accessoires Accessoires A) Embouts de nettoyage Les accessoires sont faits de tungstène de qualité supérieure. Les buses sont offertes dans différents formats et dans Dépôts de sel laissés plusieurs tailles. en raison d’une procédure de neutralisation et de Embout en tungstène à 90° N : 54-B 036 rinçage inadéquate. -
Page 26: C) Tampons De Nettoyage
Accessoires C) Tampons de nettoyage Les tampons de nettoyage sont offerts en trois formats : Les tampons de nettoyage sont faits d’un mélange Tampons de nettoyage standards complexe de polymères synthétiques extrêmement : 54-B 026 conducteurs. Ces polymères sont très résistants à l’usure Dimensions : 46 mm de long x 24 mm de large et offrent une excellente stabilité... -
Page 27: Trousses De Marquage Et Appareils De Test
200, 304, soudure. Lorsque le nettoyage électrochimique est réalisé sur la soudure, le risque de corrosion 316 et 400, WALTER propose une trousse de test est réduit, mais la zone traitée doit encore être permettant à ses clients d’identifier instantanément passivée pendant 24 à... -
Page 28: Données Techniques
Données techniques Éléments de sécurité Données techniques Éléments de sécurité MODÈLE : MINI SURFOX A) Étincelles sur la buse ou la pièce de travail Pour éviter les courts-circuits (arcs électriques), l’appareil NUMÉRO DE PIÈCE : 54–D 055 s’arrête automatiquement lorsque l’embout entre en contact TENSION ÉLECTRIQUE EN ENTRÉE : 120 V, 50/60 Hz... -
Page 29: Garantie Et Service
(6) mois suivant la date d’achat, retournez l’ensemble du système, port payé avec preuve d’achat, à l’usine WALTER la plus près ou à un centre de service agréé par WALTER. Si un examen démontre que le mauvais fonctionnement est dû... - Page 30 MINI SURFOX Manual de usuario...
-
Page 31: Versión Española
Índice Índice Introducción Instrucciones de seguridad Panel de control Pictogramas Visión general Vista frontal de la máquina Procedimiento de arranque A) Instrucciones B) Montaje de almohadilla limpia Neutralizado Indicaciones para neutralizado de las soluciones electrolíticas SURFOX Accesorios A) Limpieza de insertos y kit de micro varita B) Soluciones electrolíticas C) Almohadillas de limpieza D) Anillo de sujeción PTFE... -
Page 32: Introducción
SURFOX inoxidable. Las soluciones electrolíticas SURFOX son de WALTER quita manchas del calor en las zonas a base de ácido fosfórico, aprobados para la industria afectadas en acero inoxidable y aluminio, pasivando alimenticia y son activados por corriente eléctrica para... -
Page 33: Instrucciones De Seguridad
7. Siempre utilice gafas de seguridad aprobadas. remplácelo en un Centro de Servicio de Fábrica WALTER o en un Centro de Servicios Autorizado WALTER. 8. Durante el proceso de limpieza, la punta de la varita y la pieza trabajada pueden alcanzar temperaturas muy elevadas, deje 25. -
Page 34: Panel De Control
La máquina debe estar cuidadosamente empaquetada en un contenedor adecuado y protegido correcta- mente. WALTER no tomará responsabilidad por cualquier daño que resulte de derrame de la solución líquida o manipulación brusca. -
Page 35: Visión General
Visión General Visión General Cartucho de 100 ml de solución electrolítica SURFOX Micro varita Interruptor de energía Selector de applicaciones Selector de alimentación Cable de la varita SURFOX Cable a tierra con abrazadera Manual de usuario SURFOX MINI 35... -
Page 36: Vista Frontal De La Máquina
Vista frontal de la máquina Vista frontal de la máquina Interruptor de energía Selector de alimentación Selector de applicaciones Salida de micro Conector a tierra varita o varita de marcado LIMPIEZA ELECTROQUÍMICA: Seleccione esta MARCADO ELECTROQUÍMICO: Seleccione esta opción cuando utilice la varita unida a la unidad SURFOX. opción cuando use la varita de marcado/grabado, la Selecciones AC y 1, 2 o 3 dependiendo de la cantidad cual ha sido conectada al cable conector de... -
Page 37: Procedimiento De Arranque
Procedimiento de arranque Procedimiento de arranque A) Instrucciones 1. Colocar la unidad sobre una plana estable, 8. Seleccione la opción apropiada. en un área bien ventilada donde usted este trabajando. Seleccione LOW (bajo) o HIGH (alto)dependiendo de la 2. Conecte el cable a tierra al conector a tierra y fije la cantidad de decoloración que deba quitar y del tipo de abrazadera de conexión a tierra a la pieza de trabajo. -
Page 38: B) Montaje De Almohadilla Limpia
Procedimiento de arranque Neutralizado Neutralizado B) Montaje y limpieza de almohadilla SURFOX-N es un líquido de limpieza y neutralizador especialmente formulado para las soluciones electrolíticas SURFOX. Es una poderosa fórmula lista para usar que deja las superficies sin residuos, no es tóxica, sin solventes, es de base acuosa y biodegradable. -
Page 39: Neutralizado
Neutralizado Accesorios Accesorios A) Limpieza de insertos y kit de micro varita Están hechas de tungsteno de alta calidad. Los insertos de limpieza están disponibles en diferentes Los depósitos de sal formas y tamaños: con debido a la incorrecta enjuage. Inserto de Tungsteno 90°... -
Page 40: C) Almohadillas De Limpieza
Accesorios C) Almohadillas de limpieza Las almohadillas de limpieza están disponibles en tres tamaños: Las almohadillas de limpieza están hechas de una Almohadilla de limpieza estándar. mezcla compleja de polímero sintético altamente : 54-B 026 conductivo, el cual es muy resistente para usar Dimensiones: 46 mm largo x 24 mm y ofrece excelente estabilidad térmica. -
Page 41: Kits De Marcado Y Dispositivos De Prueba
200, 304, 316 y 400, resultado del ciclo de calentamiento. Visualmente, WALTER provee un kit de prueba esto se puede ver como una zona oscurecida que permite al cliente identificar instan-táneamente cerca de la soldadura. Cuando se realiza la limpieza electroquímica en la soldadura, se reduce... -
Page 42: Información Técnica
Características de seguridad Información técnica Características de seguridad A) Chispas en la punta/pieza de trabajo MODELO: MINI SURFOX Para evitar corto circuitos (formación de arco eléctrico), NÚMERO DE PIEZA: 54–D 055 la máquina para automáticamente cuando el inserto toca la pieza de trabajo (contacto de metal con metal). Hay un... -
Page 43: Garantía Y Servicio
Servicios Autorizados más cercano. Si la inspección muestra que el mal funcionamiento se debe a una falla del material o de mano de obra, WALTER reparará (o, a nuestra opción, reemplazará la unidad) sin cargo. Esta garantía no se aplica cuando: necesita el mantenimiento normal, se... - Page 44 MINI SURFOX Manual do Usuário...
-
Page 45: Versão Português
B) Equipamentos SURFOX para testes de inox 10 Dados técnicos 11 Características de Segurança A) Faíscas na ponta/peça-obra B) Temperatura interna C) Princípios básicos de corrente elétrica AC/DC 12 Garantia e serviço A) Política de garantia B) Reparos e serviço Manual do Usuário MINI SURFOX... -
Page 46: Introdução
A máquina SURFOX trabalha com um processo eletro- químico de limpeza e passivação para solda disponível no químico para limpar e passivar soldas em aço inoxidável. mercado. O equipamento de limpeza para solda WALTER As soluções eletrolíticas SURFOX, à base de ácido SURFOX remove a descoloração causada pela solda em... -
Page 47: Instruções De Segurança
4. Mantenha a área de trabalho limpa e bem iluminada. Um 21. Use apenas as soluções eletrolíticas WALTER SURFOX de ambiente desorganizado predispõe a acidentes. Remova limpeza para solda nesta unidade, e NUNCA misture com qualquer material que possa ser incinerado por fagulhas. Não... -
Page 48: Painel De Controle
A máquina deve ser cuidadosamente acondicionada em embala- gem apropriada e devidamente protegida. A WALTER não será responsabilizada por qualquer dano causado pelo vazamento da solução de limpeza ou manuseio indevido. -
Page 49: Visão General
Visão general Visão general Solução eletrolítica SURFOX (bisnaga com 100 ml) Micropistola Interruptor de energia Selecionador de aplicações Selecionador de energia Cabo elétrico da pistola SURFOX Cabo de aterramento com grampo Manual do Usuário MINI SURFOX... -
Page 50: Visão Frontal Da Máquina
Visão frontal da máquina Visão frontal da máquina Interruptor de energia Selecionador de energia Selecionador de aplicações Cabo de alimentação Connector do grampo para a limpeza ea de aterramento verinha ou varinha marca-ção opcional LIMPEZA ELECTROQUÍMICA: Selecione esta MARCAÇÃO ELECTROQUÍMICA: Selecione esta regulagem ao usar a pistola acoplada à... -
Page 51: Primeira Utilização
SURFOX à pistola. Pressione a parte superior da pistola com o dedo para bombear a solução à manta. 6. Com o interruptor na posição OFF (desligado), conecte a unidade a uma fonte de energia apropriada, conforme descrito em TENSÃO ELÉTRICA. Manual do Usuário MINI SURFOX... -
Page 52: B) Montagem Da Manta De Limpeza
Primeira utilização Neutralizado Neutralizado B) Montagem da manta de limpeza O líquido SURFOX-N é um produto de limpeza especialmente formulado e neutrlizante para as soluções eletrolitica SURFOX. É um potente fórmula pronta-a-usar, que não deixa qualquer resíduo, é não-tóxico, sem solvente à base de água e biodegradável. -
Page 53: Acessórios
Solução de limpeza 100 ml Código : 54-A 001 6 unidades por embalagem. Tubo eletrolítico Código: 48-R 294 10 unidades por Eletrólito SURFOX-G embalagem. Solução de limpeza 100 ml Código : 54-A 011 6 unidades por embalagem. Manual do Usuário MINI SURFOX... -
Page 54: C) Mantas De Limpeza
Acessórios C) Mantas de limpeza As mantas de limpeza estão disponíveis em três tamanhos: As mantas de limpeza SURFOX são feitas de uma Manta de limpeza padrão com-plexa combinação de polímeros sintéticos de Código: 54-B 026 alta condutivi-dade, extremamente resistentes e Dimensões: 46 mm (comprimento) x 24 mm que oferecem excelente estabilidade térmica. -
Page 55: Kits De Marcação E Equipamentos Para Testes De Inox
A resistência do aço inoxidável contra a corrosão possível diferenciá-los visualmente. é significativamente reduzida próxima às soldas, A WALTER disponibiliza um kit de como resultado do ciclo de aquecimento, tornando teste eletroquímico que permite a a superfície escurecida na área afetada. Quando a diferenciação exata entre os tipos 200, 304, 316 e 400,... -
Page 56: Dados Técnicos
Características de segurança Dados técnicos Características de segurança A) Faíscas na ponta/peça-obra MODELO: MINI SURFOX A máquina SURFOX apresenta um sistema com inver- CÓDIGO DA PEÇA: 54–D 086 sor que monitora a tensão elétrica a cada milisegundo. O funcionamento da máquina é automaticamente TENSÃO DE ENTRADA: 230V, 50/60 Hz... -
Page 57: Garantia E Serviço
Garantia e serviço Garantia e serviço A) Política de garantia Todos os sistemas de limpeza SURFOX da WALTER e seus acessórios são inspecionados e testados antes do embarque, estando livres de qualquer defeito de material ou falha de montagem. Na eventualidade de um problema no funciona- mento, dentro do prazo de até... - Page 58 Notes/Notas...
- Page 59 Notes/Notas...
- Page 60 WALTER SURFACE TECHNOLOGIES USA 810 Day Hill Road Windsor, CT, 06095 Phone: 860-298-1100 Fax: 860-298-1112 WALTER dE MéxICO S.A. dE C.V. Boulevard La Carreta No. 835 Parque Industrial Belenes Norte, CP 45145 Zapopan Jalisco, México Tel.: (33) 11 99 15 15...
