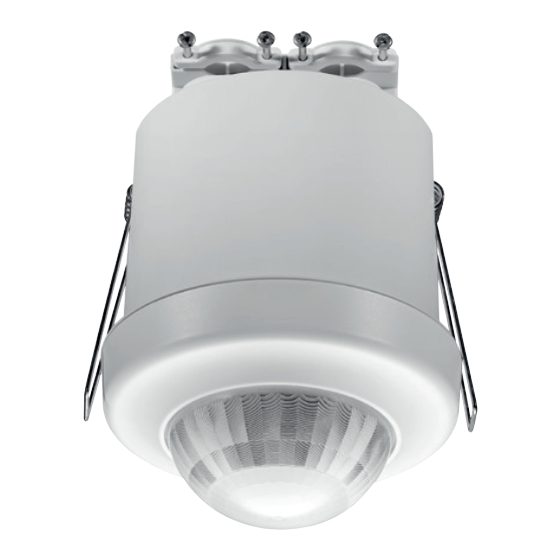

Summary of Contents for Zublin Swiss Garde 360 Presence DALI Master A-Comfort 24m
Page 1
P-IR remote control DALI addressable Zone 1 Art.-Nr. 41934 Zone 2 L’ DA T4 T3 T1+2 DA DA Zone 3 Master Slave Zone 4 M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 2
230V Relais 230V DALI 230V Relais 230V Blackboard Zone 3 Zone 2 Zone 1 Multi-Zone T1–3 T4 On/Off/Dim DALI 230V Relais 230V M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 3
Day/Night*: activation with twilight switch (8) to T4 (open = day, 230 V = night). On the day (T4 = open) is the constant-light-control active with standby light. During the night (T4 = 230 V) fixed brightness level in [%] for the presence and absence. M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
2 h + delay time. The red LED in the detector will light up continuously to display the active function. Press the push-button again to quit the 2 h ON/OFF mode. Tap the push-button to quit the 2 h ON/OFF mode. M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 5
Dimensions Edition UP: Ø 100x46.4 mm (visible dimensions) Edition AP: Ø 117.3x45.9 mm (visible dimensions) Flush-mount drilling Ø 90 mm Colour RAL9010 M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Calibration will automatically start during darkness (< 100 lx) where no movement is detected during the Time 1 delay time (typically at night) and the Time 4 standby lighting time has expired. Manual recalibration is recommended for unfurnished, newly furnished or reorganised spaces item 2.9. M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 7
LUX setpoint whenever the latter is changed. Note: The secondary zones always switch independent of ambient light. M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 8
Pressing the Dim key briefly causes a change of 5%. If you press and hold the Dim switch, the value changes in the smallest increments (fine tuning). Increase standby level sample sequence: Lock/ Lock/ green LED blinks while button DIM+ is pushed 〉 〉 Dim+ 〉 Unlock Unlock M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
(night, mode 4) Lock/ 〉 〉 〉 Dim+ Unlock Unlock ¶ red LED flashes absence light level (night, mode 4) M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 10
Number of flashes, green Example: Press «Status» followed by «Burn-in». The green LED flashes twice, indicating that the remaining burn-in time is 20 h. M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 11
The crossed-out wheeled dust bin symbol indicates that products must be collected and disposed of separately from household waste. Use an official collecting point or contact your retailer where the product was purchased. M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 12
Dim + On/Off Auto Dim - Dim + blinking... until done 0,5 s 0,5 s Zone 1 On/Off Auto Dim - Dim + M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
∞ Fact. Time Mode set. Burn in Status zone Min./ 8 hour Sens. Calib. 0,5 s On/Off Auto Dim - Dim + M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 14
∞ Fact. Time Mode set. Burn in Status zone Min./ 8 hour Sens. Calib. 0,5 s On/Off Auto Dim - Dim + M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 15
∞ Fact. Time Mode set. Burn in Status zone Min./ 8 hour Sens. Calib. 0,5 s On/Off Auto Dim - Dim + M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 16
∞ Fact. Time Mode set. Burn in Status zone Min./ 8 hour Sens. Calib. 0,5 s On/Off Auto Dim - Dim + M. Züblin AG, Neue Winterthurerstrasse 30 , CH-8304 Wallisellen, www.zublin.ch Züblin Elektro GmbH, Marie-Curie-Strasse 2, DE-79618 Rheinfelden-Herten, www.zublin.de...
Page 17
Lock/ Test Init. Next unlock On/O 100 lx/ 200 lx/ 300 lx/ 400 lx/ 5 min 10 min 15 min 30 min User manual / GB Lock/ Test 600 lx/ 800 lx/ 1000 lx/ Next Init. unlock ∞ On/O 45 min 60 min 100 lx/ 200 lx/...
