Identificazione
Tutti i motori sono muniti di una targhetta dalla
quale potranno essere rilevate le caratteristiche
funzionali e i dati necessari alla loro identificazione.
Ulteriori informazioni sono disponibili nel relativo
catalogo.
Nella tabella è indicata la targa di identificazione
utilizzata per le varie configurazioni.
Ricevimento
Al ricevimento del motore controllare che non
abbia subito danni durante il trasporto ed
eventualmente segnalarli allo spedizioniere.
Controllare inoltre che le caratteristiche riportate in
targa corrispondano a quanto richiesto in ordine e
confermato dalla BONFIGLIOLI MECHATRONIC
RESEARCH S.p.A.
Trasporto e movimentazione
Gli imballi contenenti più motori sono normalmente
applicati a bancali in legno per facilitarne la
movimentazione tramite carrelli elevatori o
transpallets.
Durante il trasporto e la movimentazione
assicurarsi che l'albero e i cuscinetti siano protetti
da urti.
I motori possono essere movimentati ind-
ividualmente sollevandoli con fasce o cinghie.
I motori di grandezza maggiore o uguali al BSR
100 sono provvisti di un golfare/occhiello di
sollevamento.

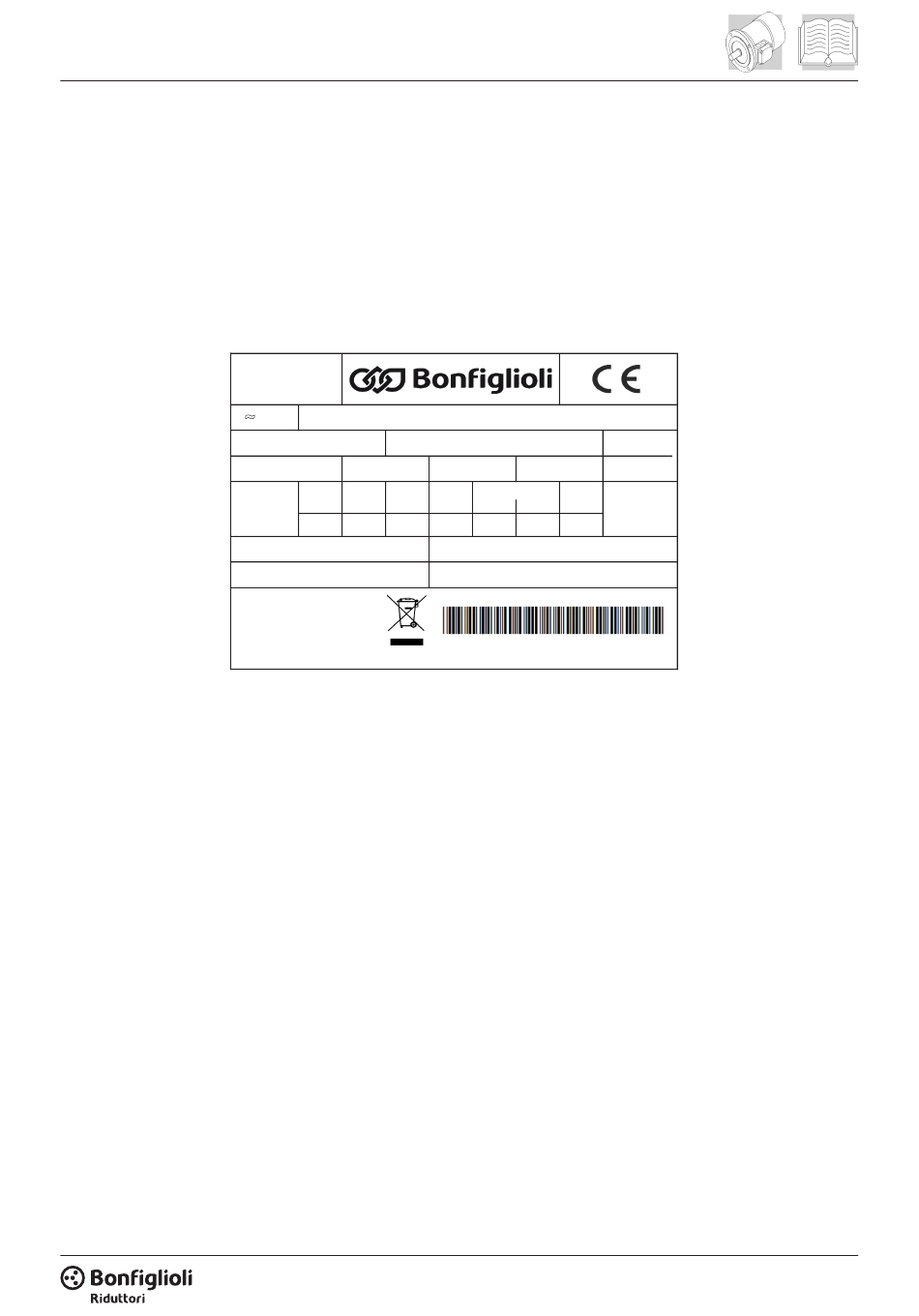

Layout targhetta identificativa / Layout nameplate
IEC - EN
600034
BSR 71C E 15 40 55 F B3 E3
3~ Mot.
BSR08E10001
Cod. No.
kW 0,37 7,1 kg
Hz V A
50 400 Y 1,2
INVERTER DUTY ONLY
IE4
EFFICIENCY CLASS
6202 2Z C3
DE
6202 2Z C3
NDE
Made in Italy - Bonfiglioli Mechatronic Research S.p.a.
Identification
Motors have
performance and identification data. Further
information are available in the relative catalogue.
Table shows the nameplate used for all motor
configurations.
1285291710001
IP 55 IM B3
-1
Amb
min
%
nom max max
81,1 1500 2250 40°C
Reception
Upon receipt of the motor, check that it was
not damaged during transportation; if damage
is noted, inform the carrier immediately. In
addition, check that the characteristics stated
on the nameplate conform to those ordered and
confirmed by BONFIGLIOLI MECHATRONIC
RESEARCH S.p.A.
Transport and handling
Cartons containing more than one motor are
usually attached to wooden boards to facilitate
handling by forklifts or transpallets.
Motors may be handled individually by lifting them
with belts or chains.
Make sure that the motor rests in a stable manner
and will not roll, protecting the shaft end, bearings
and connectors.
BSR motors of frame size 100, and larger, are
provided with an eyebolt / lifting point for lifting
purposes.
a nameplate carrying
CL F
S 1
their
