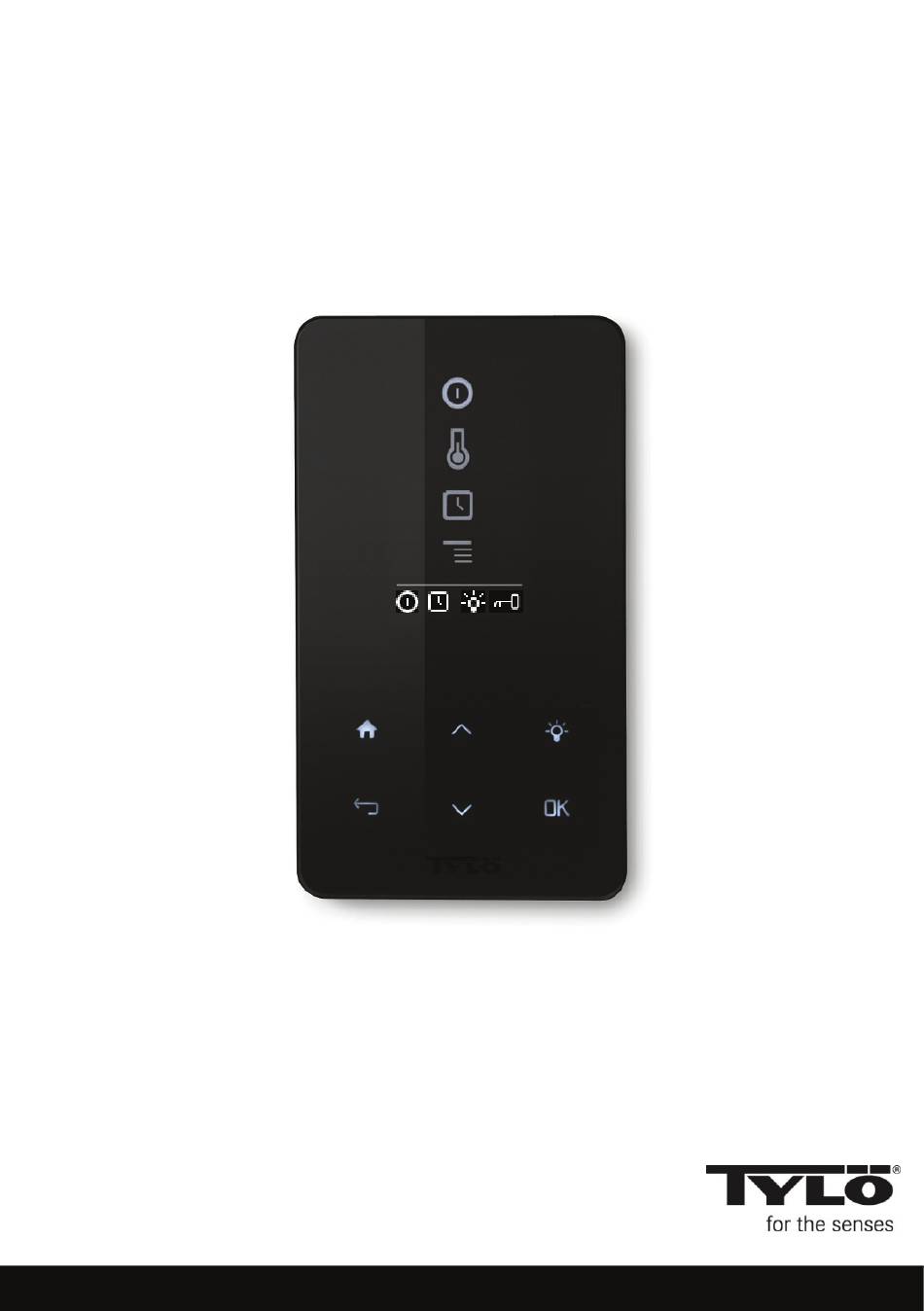

- Page 1 1112 h1 Tonic Art. Nr 2901 4150...
-
Page 3: Instructions D'utilisation
IPX5 Bruksanvisning Svenska sid 4 Inkoppling skall utföras av behörig el-installatör. SPARA ANVISNINGEN! Efter installation överlämnas denna till steambadets ägare eller till den som sköter anläggningen. Operating instructions English page 8 Wiring work must be carried out by a qualified electrician. SAVE THESE INSTRUCTIONS! After installation they should be given to the owner/operator of the steam room. - Page 4 Tillbaka - Tar dig ett steg tillbaka i menyn eller vid inmatning Hem – Tar dig till grundmenyn (bild 1) Visar att ånggeneratorn är på Visar att h1 Tonic är programmerad för senare start Visar att belysningen är på Visar att panelen är låst...
-
Page 5: Vid Första Uppstart
Vid första uppstart Första gången h1 Tonic startas görs ett antal grundinställningar: Ställ in region (Europa, USA, Övriga). Använd upp och ned pilar och bekräfta med OK. Välj språk. Använd upp och ned pilar och bekräfta med OK. Ställ in korrekt produkt (ångbad). Använd upp och ned pilar och bekräfta med OK. -
Page 6: Låsning Av Panelen
Inställningsmeny Under inställningsmenyn finns extra funktioner avsedda att underlätta eventuell felsökning samt ställa in olika parametrar. Man kan även återställa h1 Tonic till fabriksinställning under denna meny. Följande undermenyer finns: Status- visar aktuell temperatur och tid klockan Tid – Ställer Språk –... - Page 7 Service Under servicemenyn kan man bland annat ändra på parametrar som ställdes in under grundinstallationen. För att komma in i servicemenyn krävs att kod 124 anges. Följande undermenyer finns: Max driftstid – Ange önskad driftstid. Max temp – Ange maximal inställbar temperatur (Default är 55°C för ånggenerator). °C eller °F –...
-
Page 8: Key To Symbols
Back – move one step back in the menu or when programming Home – return to basic menu (fig. 1) Indicates that steam generator is on Indicates that h1 Tonic is programmed for start at a later point in time Indicates that lighting is on Indicates that the panel is locked... -
Page 9: Setting The Desired Bathing Temperature
Using the panel for the first time The first time you use h1 Tonic, you will need to make a number of basic settings: Enter your region (Europe, USA, Other). Use up/down arrows. Confirm with OK. Select language. Use up/down arrows. Confirm with OK. -
Page 10: Settings Menu
Settings menu The settings menu gives you access to extra functions that are useful for setting various parameters and rectifying any problems that may arise. You can also use this menu to reset h1 Tonic to its factory default settings. The following submenus are available: Status –... - Page 11 Service You can use the service menu to change, for example, the parameters set during the initial installation process. To access the service menu you need to key in code 124. The following submenus are available: Max running time – Set desired running time. Max temp –...
-
Page 12: Explication Des Symboles
Retour - Revient en arrière d'un cran au menu ou pendant la programmation Position initiale – Retour au menu de base (image 1) Indique que le générateur de vapeur est enclenché Indique que h1 Tonic est programmé pour démarrer plus tard Indique que l'éclairage est allumé Indique que h1 Tonic est verrouillé... -
Page 13: Premier Démarrage
Premier démarrage Plusieurs paramètres de base sont programmés lors du premier démarrage de h1 Tonic: 1. Programmer la région (Europe, États-Unis, autre). Utiliser les touches haut et bas puis valider par OK. 2. Choisir la langue. Utiliser les touches haut et bas puis valider par OK. -
Page 14: Menu De Réglage
Menu de réglage Le menu de réglage comporte des fonctions supplémentaires, prévues pour faciliter la recherche des pannes et programmer différents paramètres. On peut également rétablir h1 Tonic aux valeurs d'usine à l'aide de ce menu. Les sous-menus suivants sont disponibles : État - indique la température et la durée actuelles Heure –... -
Page 15: Maintenance
Maintenance Le menu de maintenance permet de modifier les paramètres qui ont été fixés lors de l'installation de base. Pour accéder au menu de maintenance, il faut indiquer le code 124. Les sous-menus suivants sont disponibles : Durée maxi. – Indiquer la durée de fonctionnement voulue. Temp. - Page 16 Zurück – Einen Schritt im Menü zurück oder Eingabe rückgängig machen Home – Zurück zum Grundmenü (Abb. 1) Zeigt an, dass das Dampfgenerator eingeschaltet ist Zeigt an, dass h1 Tonic für späteren Start programmiert ist Zeigt an, dass die Beleuchtung eingeschaltet ist Zeigt an, dass das Bedienfeld gesperrt ist...
-
Page 17: Beim Ersten Einschalten
Beim ersten Einschalten Beim ersten Start von h1 Tonic werden mehrere Grundeinstellungen vorgenommen: 1. Einstellung der Region (USA, Sonstige). Pfeiltasten auf/ab verwenden und mit OK bestätigen. 2. Auswahl der Sprache. Pfeiltasten Auf/Ab verwenden und mit OK bestätigen. 3. Einstellung des entsprechenden Produktes (Dampfbad). Pfeiltasten auf/ab verwenden und mit OK bestätigen. - Page 18 Einstellungsmenü Das Einstellungsmenü umfasst zusätzliche Funktionen zur Erleichterung eventueller Fehlersuche und Einstellung verschiedener Parameter. In diesem Menü kann h1 Tonic auch auf Werkseinstellung zurückgesetzt werden. Folgende Untermenüs stehen zur Verfügung: Status – Anzeige der aktuellen Temperatur und Zeit Zeit – Stellen der Uhr Sprache –...
- Page 19 Service Im Servicemenü können u. a. Parameter geändert werden, die während der Grundeinstellung eingestellt wurden. Für den Zugang zum Servicemenü ist der Code 124 anzugeben. Folgende Untermenüs stehen zur Verfügung: Max. Betriebzeit – Angabe der gewünschten Betriebsdauer. Max. Temp. – Angabe der maximal einstellbaren Temperatur (werkseitig 55 °C für Dampfgenerator).
-
Page 20: Opis Symboli Na Wyświetlaczu

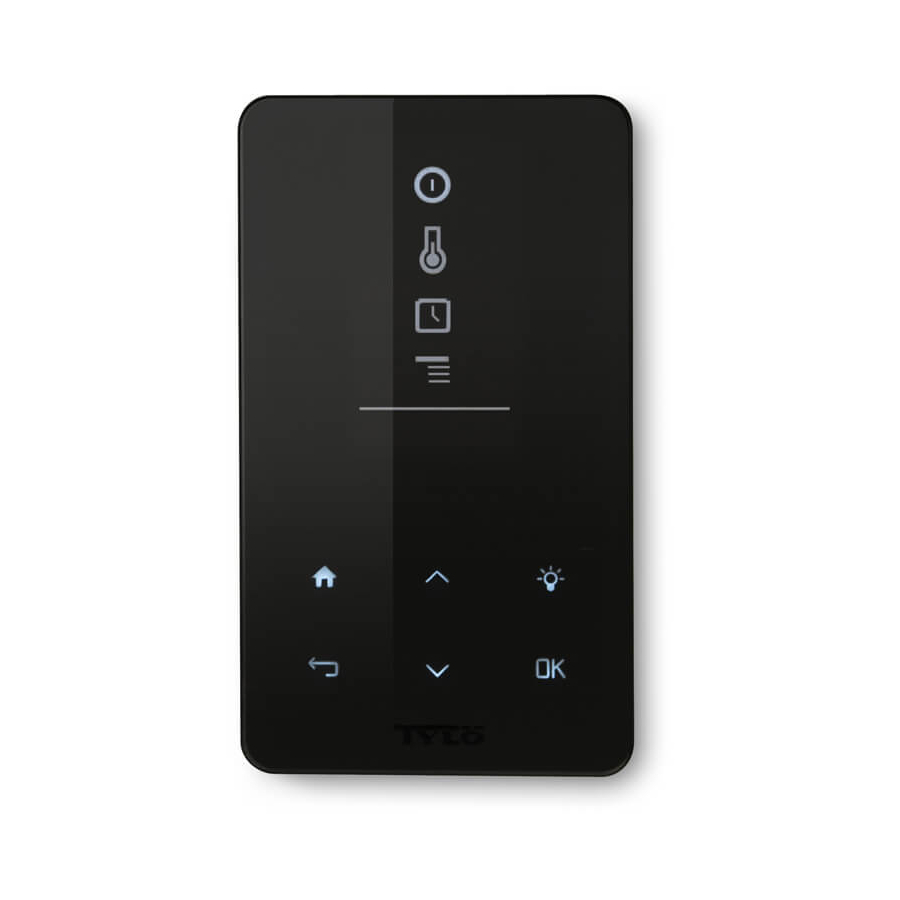

Instrukcja obsługi panelu h1 Tonic Rys. 1. Menu główne H1 Tonic Opis symboli na wyświetlaczu: Włącz/wyłącz Temperatura Programowanie godziny włączenia Menu ustawień Wskaźniki statusu – wskazują status niektórych funkcji (patrz 12, 13, 14, 15) Do góry – jeden poziom wyżej w menu lub zwiększenie wartości podczas programowania Oświetlenie – włącza lub wyłącza oświetlenie w łaźni parowej OK – potwierdzenie wyboru Do dołu – jeden poziom niżej w menu lub zmniejszenie wartości podczas programowania Wróć – powrót o jeden poziom w menu lub podczas programowania Menu główne ‐ powrót do menu głównego (patrz rys. 1) Wskaźnik włączenia urządzenia (generatora pary) Wskaźnik zaprogramowanego timera w panelu h1 Tonic (opóźnione włączenie) Wskaźnik włączonego oświetlenia Wskaźnik blokady panelu... -
Page 21: Pierwsze Uruchomienie
Pierwsze uruchomienie Podczas pierwszego uruchomienia panelu h1 Tonic należy zaprogramować kilka ustawień podstawowych: 1. Wybierz region (Europa, USA lub inne regiony). Przewiń strzałkami „do góry” oraz „do dołu” i potwierdź OK. 2. Wybierz język. Przewiń strzałkami „do góry” oraz „do dołu” i potwierdź OK. 3. Wybierz prawidłowy produkt (łaźnia parowa). Przewiń strzałkami „do góry” oraz „do dołu” i potwierdź OK. 4. Ustaw odpowiedni cykl czasu pracy (od 1 do 23 godz.) i potwierdź OK. 5. Ustaw aktualny czas na zegarze. Potwierdź OK. Czyszczenie Szkło wyświetlacza można czyścić miękką szmatką oraz płynem do mycia szyb. Start W celu włączenia generatora pary porusz dłonią przed wyświetlaczem, żeby włączyło się podświetlenie. Symbol włącz/wyłącz jest widoczny (jaśniejsze podświetlenie). Przyciśnij następnie OK. Miniatura symbolu włącz/wyłącz pojawi się w oknie wskaźników statusu (5), w celu poinformowania, że generator pary jest włączony. Jeżeli (1) nie jest zaznaczony należy przyciskiem „do góry” przewinąć do odpowiedniej pozycji. W celu wyłączenia należy przewinąć do (1) i wcisnąć OK. Gdy generator pary jest włączony i nie są zmieniane ustawienia, wyświetlacz będzie pokazywał aktualną temperaturę w kabinie oraz czas. Gdy generator pary zostanie wyłączony, wyświetlacz panelu również zgaśnie. Wyświetlacz włączy się automatycznie w momencie wykrycia ruchu dłoni przed wyświetlaczem. Programowanie żądanej temperatury kąpieli Symbolami „do góry” lub „do dołu” przewiń do momentu zaznaczenia symbolu temperatury (2) i naciśnij OK. Następnie symbolami „do góry” lub „do dołu” ustaw żądaną temperaturę i potwierdź OK. Programowanie timera (godzina włączenia) Istnieje możliwość zaprogramowania godziny (z 24‐godzinnym wyprzedzeniem), o której ... -
Page 22: Menu Ustawień
programowania godziny włączenia (3) i naciśnij OK. Ustaw godzinę włączenia przewijając symbolami „do góry” lub „do dołu”. Każdą cyfrę należy potwierdzić OK. Zaprogramowanie timera jest sygnalizowane pojawieniem się symbolu zegara w oknie wskaźników statusu, w menu głównym. Jeżeli timer został zaprogramowany wcześniej, istnieje możliwość uruchomienia programu poprzez wybranie „Włączyć” pod symbolem zegara i potwierdzenie OK. W celu wyłączenia zaprogramowanego timera należy przejść do (3); symbolem „do dołu” należy przewinąć do „Wyłączyć” i potwierdzić OK. Menu ustawień W menu ustawień dostępne są dodatkowe funkcje przeznaczone do łatwego usuwania ew. usterek oraz programowania innych parametrów. Istnieje również możliwość powrotu do ustawień fabrycznych. Dostępne są następujące podmenu: Status – wskazanie aktualnej temperatury i czasu Godzina/zegar – ustawianie zegara Język – zmiana wybranego języka Wyświetlacz – ustawienie jasności i czasu podświetlenia wyświetlacza Serwis – ustawienia dodatkowych parametrów Blokada Panelu W celu uniknięcia przypadkowych zmian ustawień panelu lub ingerencji osób niepowołanych, można panel zablokować naciskając i przytrzymując na czas 2 sekund równocześnie dwa przyciski Home(11) i Back (10). W linii stanu ukaże się symbol klucza. Odblokowanie panelu następuje po ponownym naciśnięciu w/w dwóch przycisków na ok. 2 sekundy. Status Wyświetlanie czasu i temperatury w taki sam sposób jak w menu głównym (rys. 1) nawet jak piec lub generator jest wyłączony. Godzina/zegar Ustawianie aktualnego czasu symbolami „do góry” lub „do dołu” (dla każdej cyfry oddzielnie; 6, 9). Potwierdzenie OK. Język Zmiana wybranego wcześniej języka tekstów na wyświetlaczu symbolami „do góry” lub „do dołu”. Potwierdzenie OK. -
Page 23: Ustawienia Fabryczne
łaźni parowej jest 55°C). °C lub °F – wybór jednostki pomiaru temperatury: stopnie Celsiusa °C lub Fahrenheita °F. Zegar 24‐ lub 12‐godzinny – wybór formatu zegara 12‐ lub 24 godzinny. Ustawienia fabryczne fabryczne – ustawienia wszystkich zaprogramowanych wcześniej parametrów zostaną przywrócone do wartości fabrycznych i uruchamiane jest programowanie jak przy pierwszym uruchomieniu (patrz ”Pierwsze uruchomienie”, str. 21). Należy podać kod 421 w celu potwierdzenia tego wyboru. Test – funkcja dostępna dla serwisu Tylö, w celu przeprowadzania testów i podczas usuwania ew. usterek. Czyszczenie Szkło wyświetlacza można czyścić miękką szmatką oraz płynem do mycia szyb. Producent: TYLÖ AB, Svarvaregatan 6, S‐30250 Halmstad, Szwecja tel. +46 35 299 00 00, fax: +46 35 299 01 98 Internet www.tylo.com Generalny przedstawiciel TYLÖ w Polsce: Koperfam Sp. z o.o. ul. Olszankowa 51, PL 05‐120 Legionowo, tel. +48 22 774 11 22, fax +48 22 774 17 11 e‐mail info@koperfam.pl, www.koperfam.pl W przypadku jakichkolwiek problemów należy kontaktować się ze sprzedawcą, u którego zakupione zostało urządzenie. © Copyright Tylö 2011. Wszelkie prawa zastrzeżone. Publikacja tego dokumentu tak w pełni jak i częściowo jest zabroniona bez pisemnej zgody Tylö. ... -
Page 24: Пояснение Символов
Обратно – переход на один уровень обратно в меню или при вводе данных Домой – переход в начальное основное меню (Рис. 1) Указывает, что освещение включено Указывает, что h1 Tonic запрограммирована на более поздний запуск Указывает, что освещение включено Указывает, что панель управления замкнута... -
Page 25: Первый Запуск
Первый запуск При первом запуске h1 Tonic выполняется ряд установок: 1.Установка региона (Европа, США, другие страны). Используйте стрелки и подтверждайте на OK. 2.Выберите язык. Используйте стрелки и подтверждайте на OK. Выберите правильный продукт (парная). Используйте стрелки и подтверждайте на OK. - Page 26 Меню установок В меню установок имеются дополнительные функции для облегчения возможного поиска неисправностей и установки различных параметров. Вы можете, например, восстановить h1 Tonic на заводские значения. Имеются следующие категории меню: Статус показывает действительную температуру и время времени Время – Установка Язык...
- Page 27 Обслуживание В меню сервиса можно изменить параметры, введенные в базовой установке. Для входа в меню сервиса необходимо ввести код 124. Имеются следующие категории меню: Максимальное время работы – Укажите продолжительность работы. Максимальная температура – Укажите максимальную температуру (исходные данные 55°C для парогенератора). °C или...
