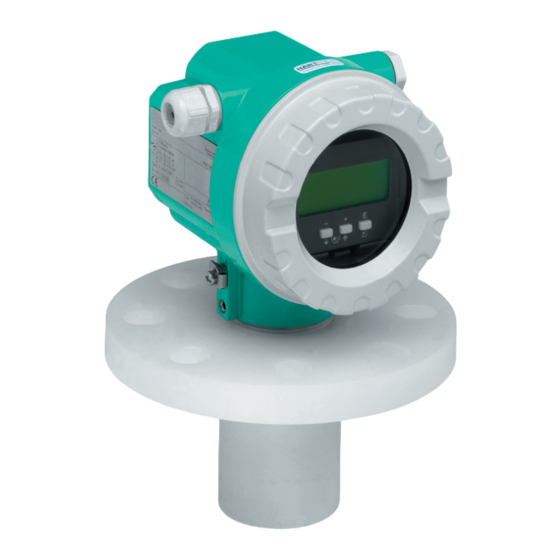

Ultraschall-Füllstandssensor

LUC-M10, LUC-M20, LUC-M40

T12-Gehäuse OVP, HART

Sicherheitshinweise für elektrische Betriebsmittel

zum Einsatz in explosionsgefährdeten Bereichen.

Safety instructions for electrical apparatus certified

for use in explosion-hazardous areas.

Conseils de sécurité pour matériels électriques

destinés aux zones explosibles.

Instrucciones de seguridad de aparatos eléctricos homologados

para su utilización en áreas expuestas a riesgos de deflagración.

Si no entiende este manual, puede pedir un ejemplar en su idioma.

Istruzioni di sicurezza per apparecchiature elettriche certificate

per l'utilizzo in aree con pericolo di esplosione.

Se il presente manuale non risulta comprensibile potete ordinarcene

una copia tradotta nella vostra lingua.

Veiligheidsinstructies voor elektrisch materieel

in explosiegevaarlijke omgeving.

Wanneer u deze handleiding niet kunt lezen, kunt u een in uw

landstaal vertaalde handleiding bij ons bestellen.

Turvallisuusohjeita sähkölaitteille, jotka on vahvistettu

käytettäväksi räjähdysvaarallisilla alueilla.

Jos et ymmärrä tätä käsikirjaa, voit tilata meiltä käännöksen omalla

kansallisella kielelläsi.

Säkerhetsföreskrifter för elektrisk utrustning certifierad

för användning i explosionsfarliga områden.

Om du inte förstår denna manual, kan en översatt kopia på ditt eget

språk beställas från oss.

Sikkerhedsforskrifter for elektriske apparater certificeret

til brug i eksplosionsfarlige områder.

Hvis du ikke forstår denne manual, kan en oversat kopi af den på dit

eget sprog bestilles fra os.

Instruções de segurança para dispositivos eléctricos certificados

para utilização em áreas de risco de incêndio.

Se não compreender este manual, pode encomendar-nos

directamente uma cópia na sua língua.

Oäçãßåò áóöáëåßáò ãéá çëåêôñéêÝò óõóêåõÝò ðoõ åãêñßíoíôáéãéá

÷ñÞóç óå ðåñéo÷Ýò ìå êßíäõío åêñÞîåùí.

Áí äåí ìðoñåßôå íá êáôáíoÞóåôå ôo ðåñéå÷üìåío ôoõ åã÷åéñéäßoõ

áõôoý, ìðoñåßôå íá ðáñáããåßëåôå áðü ôçí åôáéñåßá ìáò Ýíá

áíôßôõðoìåôáöñáóìÝío óôç ãëþóóá óáò.
