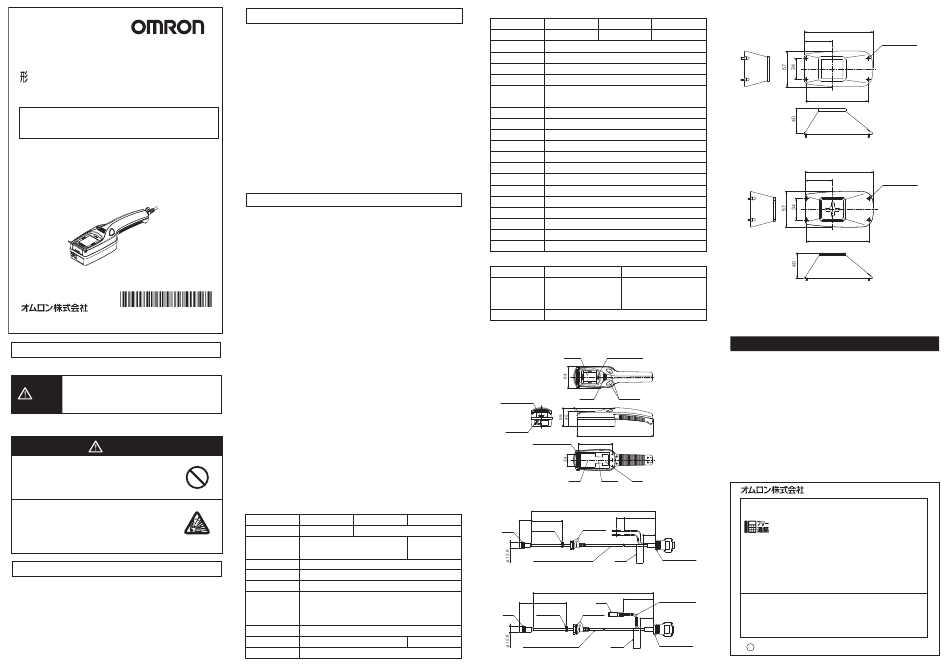

V400-H111/211/111-1
ハンディ タイプ 2次元コー ド リ ーダ
取扱説明書
この たび は、 本製品 を お買い 上げ いた だき まし て、 まこ とに あり がと うご ざい ます 。
ご使 用に 際し ては 、 次の内 容を お守 り く ださ い。
・ 電 気の知 識を有 する 専門家 がお 取り 扱い く ださ い。
・ この 取扱説明書 をよ く お 読み にな り、 十分 にご 理解 のう え、 正し く ご使 用く ださ い。
・ こ の取扱説明書 はい つで も参 照で きる よう 大 切に保 管し てく ださ い。
・ 詳細につきましては、ユーザーズマニュアルをご参照ください。
* 7 9 7 8 6 3 7 - 8 F *
2005
© OMRON Corporation
All Rights Reserved.
安全上のご注意
●警告表示の意味
正 しい取扱い を し な ければ、 この危険のために、 軽症 ・
警告
中程度の障害を負っ た り、 万一の場合には重症や死
亡にいたる恐れがあ り ま す。 ま た、 同様に重大な物的
損害を受け る恐れがあ り ま す。
●警告表示
警告
安全を確保する目的で直接的ま たは間接的に人体を検
出する用途に本製品は使用で き ま せん。
人体保護用の検出装置と して本製品を使用 しないで く だ
さ い。
リ チウムバ ッ テ リ を内蔵 してお り、 発火、 破裂、 燃焼によ り、 重
度の障害がま れに起こ る恐れがあ り ま す。
廃棄時は産業廃棄物と して処理 し、 本体の分解、 加圧変形、
100℃以上の過熱、 焼却な ど は絶対に し ないで く だ さ い。
法規と規格
本製品は、以下の規格に準拠しています。
EN 規格(ヨ ー ロ ッパ規格) EN61326-1
Electromagnetic environment : Industrial electromagnetic
environment
(EN/IEC 61326-1 Table 2)
また本製品は、 イ ミ ュニテ ィ 試験において、 以下の条件を適用しています。
:モニタ表示において、 文字が判読可能な映像の乱れは合格とする。
安全上の要点
・引火性、爆発性ガスの環境では使用しないで く だ さ い。
・屋外に設置して使用する こ とは避けて く だ さ い。
・本書で指定した電源電圧で使用して く だ さ い。
・ケーブルは、必ず専用品をお使いく だ さ い。
・ 電源線の長さ がで き るだけ短く なる よ う に (長さ10m 未満)
配線して く だ さ い。
・電源は、高電圧が発生しないよ う に対策(安全超低電圧
回路)されている直流電源装置か ら供給して く だ さ い。
・この製品を分解した り、修理、改造しないで く だ さ い。 
故障や発火などの原因と な り ます。
・異臭がする、本体が非常に熱く なる、煙が出るなどの異
常が起こ った場合、すぐに使用を中止し、電源を切った
状態で当社支店・営業所までご相談く だ さ い。
・廃棄する と きは、産業廃棄物と して処理して く だ さ い。
・廃棄する と きは、加圧変形しないで く だ さ い。
使用上の注意
■使用場所について
次のよ う な場所では使用しないで く だ さ い。
・周囲温度が仕様で定め られている範囲を超え る場所
・温度が急激に変化する場所(結露する場所)
・相対温度が仕様で定め られている範囲を超え る場所
・腐食性ガス、可燃性ガスのあ る場所
・塵埃、金属粉、塩分のあ る場所
・仕様で定め られる以上の振動や衝撃が本体に伝わる
場所
・直射日光があたる場所
・油、化学薬品の飛沫があ る場所
■構成品の設置や取扱いについて
・ケーブルおよび AC アダプタは、必ず専用品をお使いく
だ さ い。
■ケー ブル類の着脱について
・ケーブルをパソ コ ンやプログラマブルコ ン ト ロ ー ラ と接続し
た状態で、本体のコ ネ ク タ に挿入しないで く だ さ い。
・静電気によ る破損を防ぐため、端子部分やコ ネ ク タ内
部の信号線に触れる場合は、 リ ス ト ス ト ラ ッ プなどの帯電
防止措置を行って く だ さ い。
■メ モ リ カー ドについて
・メ モ リ カ ー ドLED の点灯中に、メ モ リ カ ー ド を取外さ ない
で く だ さ い。 メ モ リ カ ー ドや本機を破損する恐れがあ り ます。
■電源について
・処理を実行中であ る こ と を示すメ ッ セージが画面に表示
されている と きは、電源を切ら ないで く だ さ い。メ モ リ 上
のデー タ が破損し、次に起動した と き に正常に動作し ま
せん。
■仕様
●形V400-W20-2M/W21-2M/W22-2M (ケー ブル : 別売)
形  式
V400-W20-2M V400-W21-2M V400-W22-2M
I/F コネ クタ
D-sub 9ピン オス
D-sub 9ピン メス
ACアダプタ
電源線
茶色:+5V 青色:GND
形 V600-A22( 別売 )
周囲温度
使用時:0 ∼ +40℃ 保管時:-25 ∼ +60℃
周囲湿度
35 ∼ 85%RH (ただ し結露がないこ と)
周囲雰囲気
腐食性ガスのないこ と
ケー ブル外被:耐熱塩化ビニル
材  質
専用コネ クタ:PPS,PBT,POM
D-sub コネ クタ:ABS
最小曲げ半径 30mm
質  量
約 100g
約 110g
付属品
フ ェ ライ ト コア 2 個
●形V400-H111/211/111-1 (本体)
形  式
V400-H111
V400-H211 V400-H111-1
視  野
5 ∼ 10mm
15 ∼ 30mm
ワーキング
40mm( コ ンタ クタ装着時は接触 )
ディスタンス
電源電圧
5VDC±10%
消費電流
1A 以下
シリアルI/F
RS-232C
DataMatrix EEC2000 10X10 ∼ 64X64,8X8 ∼ 16X48
対応コード
QRCode モデル1.2 21X21 ∼ 57X57(バージョン1 ∼ 10)
操作方法
ト リ ガボタ ンの押下
設  定
メ モ リ カー ドによる設定アッ プロー ドおよび通信
メ モ リ カー ド
SD カー ド
モニタ
1.8インチ TFT 液晶 画像および読取りデータ表示
表示灯
動作表示、 メ モ リ カー ドアクセス
周囲温度
使用時:0 ∼ +40℃ 保管時:-25 ∼ +60℃
周囲湿度
35 ∼ 85%RH (ただ し結露がないこ と)
周囲雰囲気
腐食性ガスのないこ と
耐振動
10 ∼ 150Hz 片振幅 0.35mm( 最大加速度 50m
耐衝撃
150m
2
/s 6 方向 各 3 回
質  量
約 230g
保護構造
IP64 (IEC60529 規格 )
材  質
筐体:ABS 光学面:PC 表示面:PMMA
●形V400-AC2/AC3 (コ ンタ クタ : 別売)
形  式
V400-AC2
V400-AC3
PC 先端部
PC 先端部
シ リ コンゴム
POM
材  質
(帯電防止グレー ド)
(白色)
質  量
約 20g
■外形寸法
●形V400-H111/211/111-1
液晶モニタ
動作表示灯 (緑)
トリガスイッチ
ブザー
メモリカード挿入口
ズームレバー
225
4-M2 コンタクタ取付穴
100
照明
照明
読取口
●形V400-W20-2M/形V400-W21-2M
2000
20
200
29.8
75
バンド,ケッソク
ブッシュ,コード
コネクタ
30
ビニル絶縁丸型コード φ5 4芯
メイバン
D-サブ 9ピンコネクタ
●形V400-W22-2M
2000
ビニル絶縁平型コード
200
φ2×2 2芯
29.8
コネクタ
75
ブッシュ,コード
バンド,ケッソク
コネクタ
30
ビニル絶縁丸型コード φ5 4芯
D-サブ 9ピンコネクタ
メイバン
●形V400-AC2
109
3mm
43.5
100
●形V400-AC3
109
43.5
/s)
2
100
ご承諾事項
( 単位:mm)
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
(a) 高い安全性が必要と さ れる用途 (例 : 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途)
(b) 高い信頼性が必要な用途 (例 : ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど)
(c) 厳 しい条件または環境での用途 (例 : 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど)
(d) カタログ等に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 本カタ ログ等記載の商品は自動車 (二輪車含む。 以下同
じ) 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載
用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト、総合カタ ログ、データ シー ト等最新版
のカタ ログ、 マニュアルに記載の保証・免責事項の内容を よ く 読んでご使用く だ さ い。
       
 インダス トリアルオー トメーションビジネスカンパニー 
( 単位:mm)
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
クイック
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
電話
(通話料がかかり ます)
 ■営業時間:8:00∼21:00   ■営業日:365日
●FAXやWebページでもお問い合わせいただけます。
( 単位:mm)
055-982-5051 / www.fa.omron.co.jp
FAX
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A
v 2014年 7月
( 単位:mm)
4-M2 取付ネ ジ
( 単位:mm)
4-M2 取付ネ ジ
オムロン
