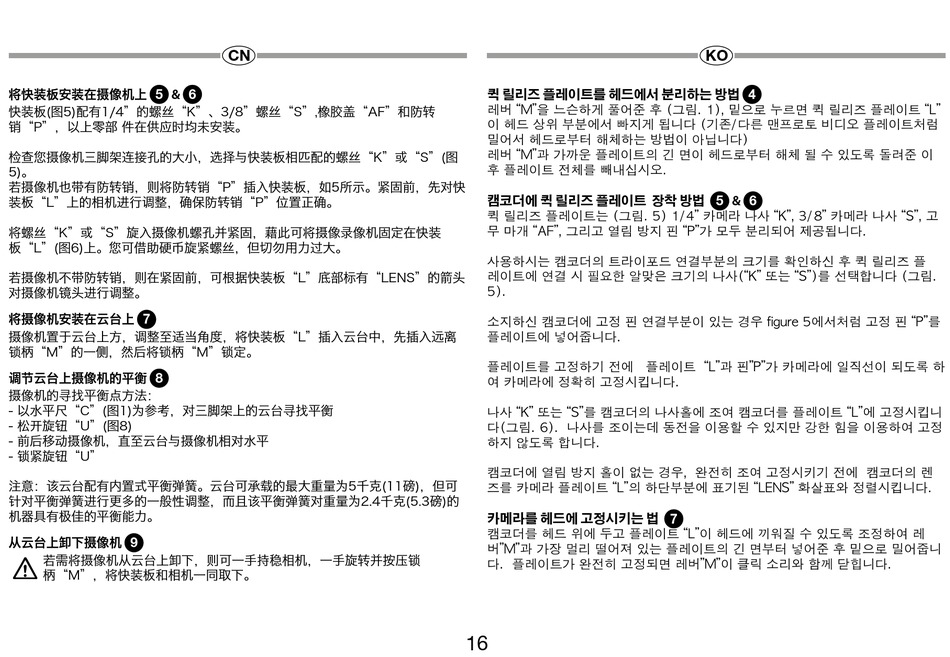

将快装板安装在摄像机上
5
6
&
快装板(图5)配有1/4"的螺丝"K"、3/8"螺丝"S",橡胶盖"AF"和防转
销"P",以上零部 件在供应时均未安装。
检查您摄像机三脚架连接孔的大小,选择与快装板相匹配的螺丝"K"或"S"(图
5)。
若摄像机也带有防转销,则将防转销"P"插入快装板,如5所示。紧固前,先对快
装板"L"上的相机进行调整,确保防转销"P"位置正确。
将螺丝"K"或"S"旋入摄像机螺孔并紧固,藉此可将摄像录像机固定在快装
板"L"(图6)上。您可借助硬币旋紧螺丝,但切勿用力过大。
若摄像机不带防转销,则在紧固前,可根据快装板"L"底部标有"LENS"的箭头
对摄像机镜头进行调整。
将摄像机安装在云台上
7
摄像机置于云台上方,调整至适当角度,将快装板"L"插入云台中,先插入远离
锁柄"M"的一侧,然后将锁柄"M"锁定。
调节云台上摄像机的平衡
8
摄像机的寻找平衡点方法:
- 以水平尺"C"(图1)为参考,对三脚架上的云台寻找平衡
- 松开旋钮"U"(图8)
- 前后移动摄像机,直至云台与摄像机相对水平
- 锁紧旋钮"U"
注意:该云台配有内置式平衡弹簧。云台可承载的最大重量为5千克(11磅),但可
针对平衡弹簧进行更多的一般性调整,而且该平衡弹簧对重量为2.4千克(5.3磅)的
机器具有极佳的平衡能力。
9
从云台上卸下摄像机
若需将摄像机从云台上卸下,则可一手持稳相机,一手旋转并按压锁
柄"M",将快装板和相机一同取下。
CN
퀵 릴리즈 플레이트를 헤드에서 분리하는 방법
레버 "M"을 느슨하게 풀어준 후 (그림. 1), 밑으로 누르면 퀵 릴리즈 플레이트 "L"
이 헤드 상위 부분에서 빠지게 됩니다 (기존/다른 맨프로토 비디오 플레이트처럼
밀어서 헤드로부터 해체하는 방법이 아닙니다)
레버 "M"과 가까운 플레이트의 긴 면이 헤드로부터 해체 될 수 있도록 돌려준 이
후 플레이트 전체를 빼내십시오.
캠코더에 퀵 릴리즈 플레이트 장착 방법
퀵 릴리즈 플레이트는 (그림. 5) 1/4" 카메라 나사 "K", 3/8" 카메라 나사 "S", 고
무 마개 "AF", 그리고 열림 방지 핀 "P"가 모두 분리되어 제공됩니다.
사용하시는 캠코더의 트라이포드 연결부분의 크기를 확인하신 후 퀵 릴리즈 플
레이트에 연결 시 필요한 알맞은 크기의 나사("K" 또는 "S")를 선택합니다 (그림.
5).
소지하신 캠코더에 고정 핀 연결부분이 있는 경우 figure 5에서처럼 고정 핀 "P"를
플레이트에 넣어줍니다.
플레이트를 고정하기 전에 플레이트 "L"과 핀"P"가 카메라에 일직선이 되도록 하
여 카메라에 정확히 고정시킵니다.
나사 "K" 또는 "S"를 캠코더의 나사홀에 조여 캠코더를 플레이트 "L"에 고정시킵니
다(그림. 6). 나사를 조이는데 동전을 이용할 수 있지만 강한 힘을 이용하여 고정
하지 않도록 합니다.
캠코더에 열림 방지 홀이 없는 경우, 완전히 조여 고정시키기 전에 캠코더의 렌
즈를 카메라 플레이트 "L"의 하단부분에 표기된 "LENS" 화살표와 정렬시킵니다.
카메라를 헤드에 고정시키는 법
캠코더를 헤드 위에 두고 플레이트 "L"이 헤드에 끼워질 수 있도록 조정하여 레
버"M"과 가장 멀리 떨어져 있는 플레이트의 긴 면부터 넣어준 후 밑으로 밀어줍니
다. 플레이트가 완전히 고정되면 레버"M"이 클릭 소리와 함께 닫힙니다.
16
KO
4
5
6
&
7
