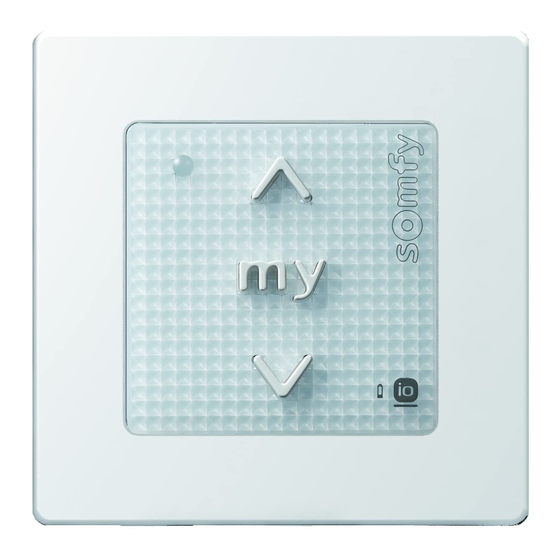

SOMFY 1810880 Manual

FR

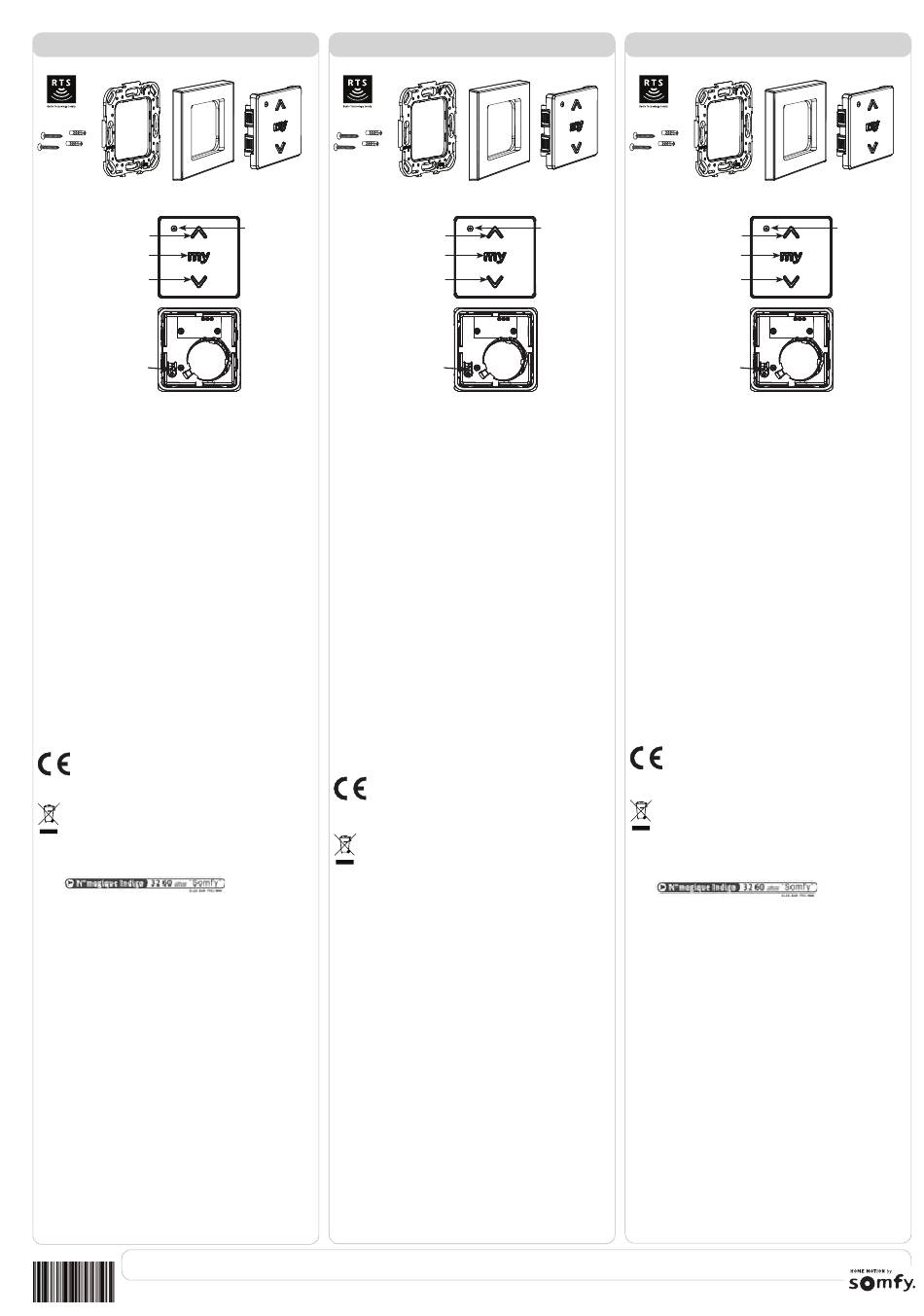

Commande murale sans fi l RTS
2 petites vis + Plaque de fi xation
Cadre
chevilles
Touche monter, allumer,
ouvrir, orienter ou augmenter
l'intensité
Touche stopper, aller en
position favorite
Touche descendre, éteindre,
fermer, orienter ou diminuer
l'intensité
Bouton
PROG
Présentation du produit
• La commande murale sans fi l RTS est un point de commande radio qui permet de piloter
uniquement des équipements (stores, volets roulants, lumières, etc. ) équipées de la
Radio Technology Somfy (RTS).
• Elle peut être installée pour commander un nouvel équipement ou remplacer/compléter
un point de commande radio Somfy existant.
Sécurité - Informations importantes
Généralités
Lire attentivement cette notice d'installation et les consignes de sécurité avant de
commencer l'installation de ce produit Somfy. Suivre précisément chacune des instructions
données et conserver cette notice aussi longtemps que le produit. Avant toute installation,
vérifi er la compatibilité de ce produit Somfy avec les équipements et accessoires associés.
Cette notice décrit l'installation et l'utilisation de ce produit.Toute installation ou utilisation
hors du domaine d'application défi ni par Somfy est non conforme. Elle entraînerait, comme
tout irrespect des instructions fi gurant dans cette notice, l'exclusion de la responsabilité et
de la garantie Somfy.
Somfy ne peut être tenu responsable des changements de normes et standards intervenus
après la publication de cette notice.
Consignes générales de sécurité
Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont
les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées
d'expérience ou de connaissance, sauf si elles ont pu bénéfi cier, par l'intermédiaire d'une
personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables
concernant l'utilisation de l'appareil.
Ne laissez pas les enfants jouer avec ce produit.
Ne trempez pas ce produit dans un liquide.
La portée radio est limitée par les normes de régulation des appareils radio.
La portée du point de commande dépend fortement de l'environnement d'usage :
perturbations possibles par gros appareillage électrique à proximité de l'installation, type
de matériau utilisé dans les murs et cloisons du site.
L'utilisation d'appareils radio (par exemple un casque radio hi-fi ) utilisant la même radio
fréquence peut réduire les performances du produit.
Conformité
Par la présente, Somfy déclare que l'appareil est conforme aux exigences
essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une
déclaration de conformité est mise à disposition à l'adresse internet www.
somfy.com/ce (Smoove Origin RTS). Utilisable en UE, CH et NO.
Recyclage
Ne jetez pas le produit ni la pile usagée avec les ordures ménagères. Veillez à
les déposer dans un point de collecte ou dans un centre agréé afi n de garantir
leur recyclage.
Garantie
Ce produit est garanti 3 ans à compter de sa date d'achat.

Assistance

France
www.ma-domotique-somfy.fr
Belgique
www.somfy.mobi
Caractéristiques techniques
Alimentation
Fréquence radio
Portée
Température de fonctionnement
Indice de protection IP30 (utilisation en intérieur en pièce sèche)
Dimensions L x H x P en mm
Cadre
Module
Etape 1 : Enregistrer/supprimer la commande murale
Enregistrer sur un équipement Somfy non équipé de point de commande
Se référer à la notice du moteur RTS ou du récepteur RTS.
Enregistrer sur un équipement Somfy équipé d'un point de commande (fi g. A)
Pour ajouter la commande murale, utiliser le point de commande Somfy RTS déjà associé
à l'équipement.
[1]. Placer l'équipement en position intermédiaire.
[2]. Faire un appui long sur le bouton PROG du point de commande RTS déjà associé,
jusqu'à obtenir une réaction de l'équipement (bre f mouvement ou clignotement selon
le produit) : le moteur RTS ou récepteur RTS est en mode programmation pendant 2
mn.
[3]. Faire un appui bref sur le bouton PROG (D) de la commande murale : l'équipement
réagit (bref mouvement ou clignotement selon le produit) : la commande murale est
enregistrée.
Supprimer la commande murale
La procédure à suivre pour la suppression de la commande murale est identique à la
pocédure d'enregistrement de la commande.
Suivre les instructions données ci-dessus.
5104814B
Somfy SAS dans un souci constant d'évolution et d'amélioration peut modifi er le produit sans préavis. Photos non contractuelles. / In het streven naar het voortdurend ontwikkelen en verbeteren van onze producten, behoudt Somfy SAS zich het recht voor deze te wijzigen
zonder voorafgaande kennisgeving. Aan de foto's kunnen geen rechten worden ontleend. / As part of our policy of continuous improvement, Somfy SAS reserves the right to modify the product without notice. Photos are not contractually binding.
Draadloze wandbediening met RTS
2 schroefjes +
Module
pluggen
Toets omhoog, inschakelen,
openen, oriënteren of verhogen
Voyant
van de intensiteit
transmission
radio
Toets stoppen, naar
favoriete positie gaan
Toets omlaag, uitschakelen,
sluiten, oriënteren en verlagen
van de intensiteit
Productbeschrijving
• De draadloze wandbediening met RTS is een bedieningspunt waarmee alleen systemen
(zonweringen, rolluiken, lampen, enz. ) kunnen worden bestuurd die zijn uitgerust met
Radio Technology Somfy (RTS).
• Het kan geïnstalleerd worden voor het bedienen van een nieuw systeem of als
vervanging/aanvulling van een bestaand draadloos bedieningspunt van Somfy.
Veiligheid - belangrijke informatie
Algemeen
Lees deze installatiegids en de bijgevoegde veiligheidsvoorschriften aandachtig voordat u
begint met de installatie van dit Somfy product. Houd u nauwkeurig aan de instructies die
in deze handleiding worden gegeven en bewaar deze handleiding gedurende de gehele
levensduur van het product. Controleer vóór de installatie of dit Somfy product compatibel
is met de aanwezige apparatuur en accessoires.
In deze handleiding staan de installatie en het gebruik van dit product beschreven. Elke
installatie of vorm van gebruik dat buiten het door Somfy gedefi nieerde toepassingsgebied
valt, is niet toegestaan. Hierdoor en door het negeren van de instructies in deze handleiding,
vervallen iedere aansprakelijkheid en garantie van Somfy.
Somfy is niet aansprakelijk voor veranderingen van normen en standaards die van kracht
zijn geworden na publicatie van deze handleiding.
Algemene veiligheidsvoorschriften
Dit apparaat mag niet gebruikt worden door personen (inclusief kinderen) met verminderde
fysieke, zintuiglijke of verstandelijke capaciteiten of personen zonder ervaring of kennis,
behalve als zij onder toezicht staan van iemand die verantwoordelijk is voor hun veiligheid
of toezicht, of die instructies vooraf over het gebruik van het apparaat heeft gegeven.
Laat kinderen niet met het apparaat spelen.
Dompel dit product niet in een vloeistof.
Het ontvangstbereik wordt beperkt door de regelgeving inzake draadloze apparaten.
Het bereik van het bedieningspunt is sterk afhankelijk van de gebruiksomgeving: storingen
veroorzaakt door grote elektrische apparaten in de buurt van de installatie, de gebruikte
materialen voor de muren en wanden van de locatie.
Het gebruik van een draadloze apparaten (bijvoorbeeld een draadloze hifi hoofdtelefoon)
die op dezelfde radiofrequentie werken kan de prestaties van het product negatief
beïnvloeden.
Conformiteit
Hierbij verklaart Somfy dat dit product in overeenstemming is met de
essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/
EG. Een conformiteitsverklaring staat ter beschikking op de website www.
somfy.com/ce (Smoove Origin RTS). Te gebruiken in de EU, Zwitserland en
Noorwegen.

Recycling

Gooi het product en oude batterijen niet weg met het huishoudelijk afval. Let er
op dat u ze bij een inzamelpunt of depot inlevert zodat ze gerecycleerd kunnen
worden.
Garantie
Dit product wordt 3 jaar gegarandeerd gerekend vanaf de aankoopdatum.
Assistentie
België - Nederland
www.somfy.mobi
Technische gegevens
1 pile 3V type CR2430
Voeding
433,42 MHz
Radiofrequentie
20 m à travers 2 murs en béton
Bereik
0 °C à +60 °C
Werkingstemperatuur
Beschermingsgraad
Afmetingen L x H x D in mm
80 x 80 x 10
Lijst
50 x 50 x 10
Module
Stap 1: Programmeren/wissen van de wandbediening
Programmeren op een Somfy systeem zonder bedieningspunt
Raadpleeg de handleiding van de RTS-motor of RTS-ontvanger.
Programmeren op een Somfy systeem met een bedieningspunt (fi g. A)
Gebruik voor het toevoegen van de wandbediening het Somfy RTS-bedieningspunt dat
reeds gekoppeld is met het systeem.
[1]. Zet het systeem in een tussenpositie.
[2]. Druk lang op de PROG toets van het reeds gekoppelde RTS-bedieningspunt, tot het
systeem reageert (korte beweging of knippering, afhankelijk van het product): de
RTS-motor of RTS-ontvanger staat 2 minuten in de programmeermode.
[3]. Druk kort op de PROG toets (D) van de wandbediening: het systeem reageert
(korte beweging of knippering, afhankelijk van het product): de wandbediening is
geprogrammeerd.
Wissen van de wandbediening
De procedure voor het wissen van de wandbediening is gelijk aan de procedure voor het
programmeren van de bediening.
Volg de hierboven gegeven aanwijzingen.
NL
Bevestigingsplaat
Lijst Module
Radio-
zendled
PROG
toets
1 batterij 3 V type CR2430
433,42 MHz
20 m door 2 betonnen muren
0 °C tot +60 °C
IP30 (binnenshuis in een droge ruimte te gebruiken)
80 x 80 x 10
50 x 50 x 10
EN
RTS wireless wall-mounted control
2 small screws Mounting plate
Frame
+ plugs
Button for raising, switching
on, opening, positioning and
increasing intensity
Button for stopping,
moving to favourite
position
Button for lowering, switching
off, closing, positioning and
decreasing intensity
PROG
button

Product description

• The RTS wireless wall-mounted control is a radio control point using to control equipment
(blinds, roller shutters, lights, etc.) equipped with Radio Technology Somfy (RTS) only.
• It can be installed to control new equipment or to replace/add to an existing Somfy radio
control point.

Safety - Important information

General information

Read this installation guide and the safety instructions carefully before installing this Somfy
product. All the instructions given must be followed closely and this guide must be stored in
a safe place throughout the service life of your product. Before installation, check that this
Somfy product is compatible with the associated equipment and accessories.
These instructions gives information on how to install and use this product. Any installation
or use outside the fi eld of application specifi ed by Somfy is forbidden. This invalidates
the warranty and discharges Somfy of all liability, as does any failure to comply with the
instructions given herein.
Somfy cannot be held responsible for any changes in standards which come into effect after
the publication of these instructions.

General safety instructions

This product is not designed to be used by persons (including children) whose physical,
sensory or mental capacity is impaired, or persons with little experience or knowledge,
unless they are under supervision or have received instructions on using the appliance by
a person responsible for their safety.
Do not let children play with this product.
Do not immerse the product in liquid.
The radio range is limited by the radio appliance control standards.
The range of the control point is heavily dependent on the environment in which it is used:
interference may be caused by having large-scale electrical equipment near the installation
and by the type of material used in the walls and partitions.
The use of a radio appliances (e.g. a set of Hi-Fi radio headphones) operating on the same
radio frequency might be detrimental to the product's performance.

Conformity

Somfy hereby declares that this product conforms to the essential
requirements and other relevant provisions of Directive 1999/5/CE. A
Declaration of Conformity is available at www.somfy.com/ce (Smoove Origin
RTS). Usable in EU, CH and NO.
Recycling
Do not dispose of this product or its fl at battery with the household waste. Please
take them to a collection point or an approved centre to ensure they are recycled
correctly..

Warranty

This product is guaranteed for 3 years from the date of purchase.
Assistance
France
www.ma-domotique-somfy.fr
Belgium/Netherlands
www.somfy.mobi

Technical data

Power supply
Radio frequency
Range
Operating temperature
Index protection rating
Dimensions in mm (H x W x D)
Frame
Module

Step 1: Programming/deleting the wall-mounted control

Programming on Somfy equipment not equipped with a control point
Refer to the operating instructions for the RTS motor or RTS receiver.
Programming on Somfy equipment equipped with a control point (fi g. A)
To add the wall-mounted control, use the Somfy RTS control point already associated with
the equipment.
[1]. Place the equipment in the intermediate position.
[2]. Press and hold the PROG button on the RTS control point which is already linked
until the equipment reacts (brief movement or fl ashing, depending on the product):
the RTS motor or RTS receiver is in programming mode for 2 minutes.
[3]. Briefl y press the PROG button (d) on the wall-mounted control: the equipment reacts
(brief movement or fl ashing, depending on the product): the wall-mounted control is
programmed.
Deleting the wall-mounted control
The procedure to be followed to delete the wall-mounted control is identical to the procedure
for programming the control.
Follow the instructions given above.
Somfy SAS, capital 20.000.000 Euros, RCS Annecy 303.970.230 01/2015
Module
Radio
transmission
indicator
light
1 type CR2430 3V battery
433.42 MHz
20 m through 2 concrete walls.
0°C to +60°C
IP30 (inside use, in a dry room)
80 x 80 x 10
50 x 50 x 10
www.somfy.com
