As you read these instructions, you may see NOTES, CAUTIONS and
WARNINGS. Each message has a specific purpose. NOTES are additional
information to help you complete a procedure.
messages that indicate a potentially hazardous situation which, if not
avoided, may result in minor or moderate injury. A CAUTION may also be
used to alert against unsafe practice. WARNINGS are safety messages that
indicate a potentially hazardous situation, which, if not avoided could result in
serious injury. CAUTIONS and WARNINGS identify the hazard, indicate
how to avoid the hazard, and advise of the probable consequence of not
avoiding the hazard. PLEASE WORK SAFELY!
NOTE: Additional spacers and bolts are provided in a separate bag for Jeep CJ
models. Some applications may require additional spacers to clear hinges
and hardtop latches due to variance in frame to body alignment.
NOTE: This installation may require some drilling on certain models. Holes may
need to be drilled through the side of the frame if they do not currently
exist.
NOTE: Hartop models may require rotating the rear glass window handle 90° to
eliminate interference with the tire carrier.
General Information:
Instructions for CJ, YJ, TJ
Will not accommodate tires larger than 35 x 15.50 or 36 x 12.50 or 150 lbs.
Factory bumper and tire carrier will need to be removed to install tire carrier.
 The 3
rd
Brake light will need to be relocated when using this tire carrier. Location
may vary due to tire size. See instructions.
 3 lug nuts, ½"-20, will be required to mount spare tire to tire carrier.
 CJ vehicles will Require qty 1 of Chrysler P/N 55013350. This is a tailgate bump
stop off of a TJ that will be used to eliminate rattling or vibrations.

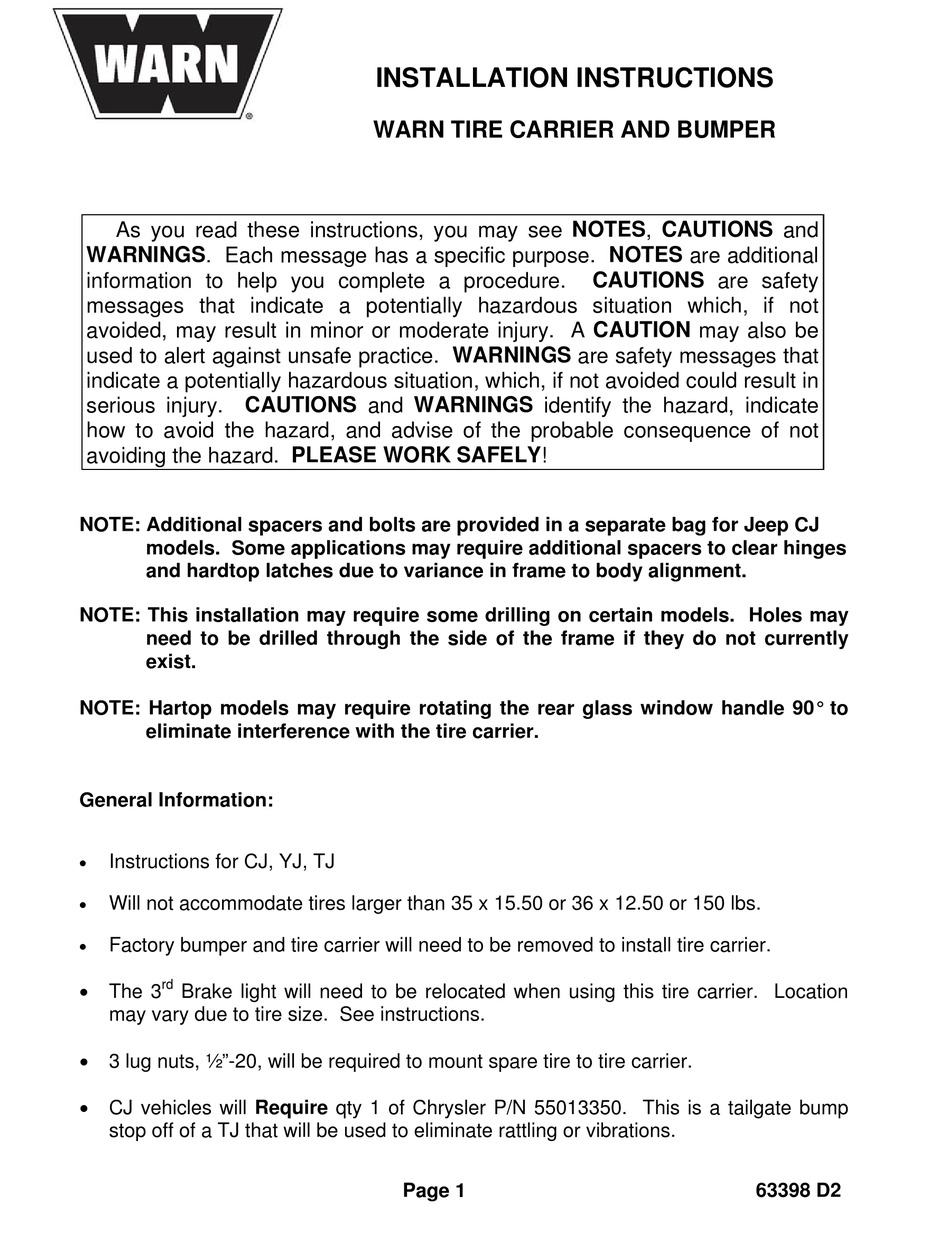

INSTALLATION INSTRUCTIONS

WARN TIRE CARRIER AND BUMPER
Page 1
CAUTIONS are safety
63398 D2

Advertisement

loading

Related Manuals for Warn CJ

Summary of Contents for Warn CJ

  • Page 1: Installation Instructions

     3 lug nuts, ½”-20, will be required to mount spare tire to tire carrier.  CJ vehicles will Require qty 1 of Chrysler P/N 55013350. This is a tailgate bump stop off of a TJ that will be used to eliminate rattling or vibrations.
  • Page 2 ½” thick spacer (on CJ models) OR ¼” thick spacer on YJ/TJ models, and start into the bumper. On CJ models, use the 3/8” x 1- 3/4” bolts on the all eight rear frame holes. On YJ/TJ models, use 3/8” x 1-3/4” bolts in the four outer hole locations and the 3/8”...
  • Page 3 On some TJ and YJ models, it may be necessary to loosen the gas tank skid plate to allow for enough hand room to access the inner bolt hole locations. Note: On some CJ models it may be necessary to use additional spacers to prevent interference between the tire carrier and the tailgate hinges.
  • Page 4 Figure 3, YJ and TJ VEHICLES, PASSENGER’S SIDE SHOWN, DRIVER’S SIDE OPPOSITE, TJ FRAME STIFFENING BRACKETS SHOWN, YJ HAS SAME SPACERS AND HARDWARE, BUT WITH DIFFERENT FRAME STIFFENING BRACKET. 5. Install the tire carrier to bumper. This must be done before tightening of the eight frame bolts.
  • Page 5 On CJ models it may be necessary to install the two bolts that are furthest forward and match drill the 3 rear hole.
  • Page 6 Figure 4 11. Once the tire carrier and support bracket are assembled, torque the 7/16” hardware to 46-50 ft/lbs and the 5/8” hardware to 70-90 ft/lbs. 12. Install the supplied zerk fitting into the supplied hole in the tire carrier pivot tube. Once installed, use a grease gun to lubricate the pivot.
  • Page 7 Figure 5 15. Remove the tire and wheel from the mounting bracket. Using the marked location on the tire mounting bracket in the previous step, measure ¼” back toward the wheel mounting surface. This will give the tire pre-load when mounted. Using a ½” drill bit, drill a hole through both sides of the tire mounting bracket at the marked location.
  • Page 8 Figure 6 WARNING Drilling operations can cause flying metal chips. WEAR SAFETY GOGGLES. Flying metal chips can cause eye injury. 16. After drilling the hole in step 17, slip the tire mounting bracket into the tube on the tire carrier. Using the supplied ½” x 3” bolt, washers, and lock nut, bolt the mounting bracket to the carrier.
  • Page 9 CJ models, see step 24 for CJ installation. The TJ and YJ have these rubber bumpers mounted on the tailgate already. It may be necessary to shim the driver’s side top bumper out away from the tailgate to have...
  • Page 10 Figure 8, Factory Tailgate Bumpstop, TJ and YJ models. 20. A CB antenna may be mounted to either the bumper or tire carrier. The reception of the CB should be better if mounted to the bumper. The tire carrier may not give a sufficient ground.
  • Page 11 21. On TJ models, using the two supplied brackets, mount the brackets to the body with the factory screws. The end of the bracket with the standard hole is mounted to the body. The slotted holes are used for mounting the license plate. Align the two brackets so they are rotated up 5 degrees and going away from the tailgate.
  • Page 12 Figure 10, 3 BRAKE LIGHT MOUNTING 23. On CJ vehicles it is required to install a rubber tailgate bumper. The Chrysler/Jeep P/N is 55013350 and is available at Jeep Dealer Parts Departments. A picture is included for reference. Depending on the alignment of the body to frame on your specific vehicle, it may be necessary to shim the rubber bumper out from the tailgate or sand it down, more than likely it will be sanded down.
  • Page 13 Open the tire carrier and mark the hole in the center of the rubber bumper. The rubber bumper can either be bolted on through the tailgate or sheet metal screwed to the tailgate. Photo of Rubber Bumper on CJ tailgate. WARNING Drilling operations can cause flying metal chips. WEAR SAFETY GOGGLES.

  • Page 14: Instructions D'installation

     Il faudra 3 écrous de roue ½ po.-20 pour monter la roue de secours sur le porte- roue.  Il faudra 1 pièce réf. 55013350 pour les modèles CJ. Il s’agit d’une butée de hayon d’un modèle TJ qui permettra d’éliminer les cliquetis ou les vibrations.
  • Page 15 épaisseur de ¼ po. sur les modèles YJ/TJ et passez dans le pare-chocs. Sur les modèles CJ, utilisez les boulons 3/8 po. x 1-3/4 po. dans les 8 trous du cadre arrière. Sur les modèles YJ/TJ, utilisez les boulons 3/8 po. x 1-3/4 po. dans les quatre trous extérieurs et les boulons 3/8 po.
  • Page 16 Remarque : Sur certains modèles CJ, il peut être nécessaire d’utiliser des pièces d’espacement supplémentaires pour éviter une interférence entre le porte-roue et les charnières du hayon.
  • Page 17 BOULONS 3/8" x 1-1/2", RONDELLES DE BOULONS 7/16" x 3- BLOCAGE, RONDELLES 1/2", RONDELLES EMPLACEMENTS DES TROUS INTÉRIEURS PIÈCES D’ESPACEMENT 1/4" ENTRE LE PARE- CHOC ET LE CADRE RONDELLES 7/16" ET ÉCROUS DE BLOCAGE SECTION DU CADRE BOULONS 3/8" x 1-3/4", DE SÉRIE RONDELLES DE BLOCAGE, SUPPORT DE RENFORT...
  • Page 18 écrou sur chaque boulon à l’intérieur du pare-chocs. Il peut s’avérer nécessaire d’utiliser un aimant ou une pince à bec effilé pour installer les écrous et les rondelles sur les boulons. Sur les modèles CJ, il peut s’avérer nécessaire d’installer les deux ème boulons qui sont le plus vers l’avant et de percer le 3...
  • Page 19 BOULONS 5/8" x 1-1/2", RONDELLE DE BLOCAGE BOULONS 7/16" x 1-1/2" ET RONDELLE SUPPORTS PORTE- RONDELLE ROUE EN NYLON TIGE DE BUTÉE ACCÈS AU TRAVERS DE LA DÉCOUPE EN « W » DU PARE- CHOCS ET DEPUIS L’ARRIÈRE DU PARE-CHOCS RONDELLES 7/16"...
  • Page 20 14. Une fois les goujons installés, fixez la roue sur le support. Faites glisser le support de roue, à l’arrière de la roue, dans le tube de montage du support sur le porte-roue. Avec la roue enfoncée le plus loin possible, marquez le support de montage de la roue au moyen du trou fourni dans le tube du porte-roue.
  • Page 21 TROU MARQUÉ 1/4" VERS LA SURFACE DE MONTAGE Figure 6 AVERTISSEMENT Des éclats métalliques peuvent être projetés durant le perçage. PORTER DES LUNETTES DE SÉCURITÉ. Les éclats métalliques peuvent causer des lésions oculaires. 16. Après avoir percé le trou à l'étape 17, faites glisser le support de montage de la roue sur le tube du porte-roue.
  • Page 22 FIGURE 7, VUE EXPLOSÉE DE L'ENSEMBLE DE LA GÂCHE. 19. Une plaque plate est soudée au cadre du porte-roue. Sur les modèles CJ, il faut monter une butée en caoutchouc soit sur cette plaque, soit sur le hayon pour éviter que le porte-pneu ne bascule d'avant en arrière sur des terrains accidentés.
  • Page 23 CALEZ LA BUTÉE EN L’ÉCARTANT DU HAYON. LA TÔLE DU PORTE-ROUE DOIT TOUCHER LA BUTÉE EN POSITION FERMÉE BUTÉE D’ORIGINE SUR LE HAYON TÔLE SOUDÉE SUR LE PORTE- ROUE Figure 8, Butée du hayon d’origine, modèles TJ et YJ. 20. Il est possible de monter une antenne CB sur le pare-chocs ou sur le porte-roue. La réception de la CB devrait être meilleure avec un montage sur le pare-chocs.
  • Page 24 21. Sur les modèles TJ, montez les deux supports fournis sur la carrosserie au moyen des vis d'origine. L’extrémité du support avec le trou standard est montée sur la carrosserie. Les trous en forme de fente servent à monter la plaque d'immatriculation.
  • Page 25 Figure 10, MONTAGE DU 3 FEU DE FREINAGE 23. Sur les modèles CJ, il faut installer une butée arrière en caoutchouc. Il s’agit de la pièce réf. 55013350 Chrysler/Jeep, disponible chez les revendeurs de pièces Jeep. Une illustration est fournie pour information.
  • Page 26 La butée en caoutchouc peut être boulonnée au travers soit du hayon, soit de la tôle vissée au hayon. Photo de la butée en caoutchouc sur le hayon du modèle CJ. AVERTISSEMENT Des éclats métalliques peuvent être projetés durant le perçage. PORTER DES LUNETTES DE SÉCURITÉ.

  • Page 27: Instrucciones De Instalación

    ¡TRABAJE SIEMPRE DE FORMA SEGURA! NOTA: para los modelos CJ de Jeep, los separadores y pernos adicionales se proporcionan en una bolsa aparte. Es posible que algunas aplicaciones requieran separadores adicionales para separar las bisagras y los cierres de capotas rígidas debido a variaciones en el bastidor para alinear la...
  • Page 28  Los vehículos CJ necesitarán 1 pieza con nº de ref. 55013350 de Chrysler, que es un limitador situado en la puerta trasera de los modelos TJ que se utiliza para eliminar el traqueteo o las vibraciones. Instrucciones paso a paso: 1.
  • Page 29 ½ pulg. (en modelos CJ) O el separador grueso de ¼ pulg. en modelos YJ/TJ y empiece a montar el parachoques. En los modelos CJ, utilice los pernos de 3/8 pulg.
  • Page 30 PERNOS DE 7/16 PERNOS, ARANDELAS DE PRESIÓN Y PULG. x 3 -1/2 PULG., ARANDELAS DE 3/8 PULG. x 1 -1/2 ARANDELAS PULG. POSICIONES INTERNAS DE LOS AGUJEROS ESPACIADORES GRUESOS DE 1/4 PULG. ENTRE EL PARACHOQUES Y EL BASTIDOR ARANDELAS Y TUERCAS DE FIJACIÓN DE 7/16 PULG.
  • Page 31 Es posible que deba utilizar un imán o unas pinzas de punta de aguja para introducir las tuercas y las arandelas en los pernos. En los modelos CJ es posible que deba instalar los dos pernos que están más hacia adelante y perforar el 3 orificio trasero.
  • Page 32 PERNO, ARANDELA DE PRESIÓN Y ARANDELA PERNOS DE 7/16 PULG. DE 5/8 PULG. x 1 -1/2 x 1-1/2 PULG. SOPORTES SOPORTE ARANDEL DE LA A DE RUEDA NAILON POSTE DEL PARACHOQUES ACCESO A TRAVÉS DEL CORTE EN "W" DEL PARACHOQUES Y DE LA PARTE TRASERA DEL PARACHOQUES ARANDELAS Y TUERCAS...
  • Page 33 14. Una vez que los pernos estén instalados, coloque la rueda al soporte de montaje. Deslice el soporte de montaje de la rueda que está en la parte posterior de ésta, en el tubo de montaje del soporte de la rueda. Con la rueda totalmente colocada, marque el soporte de montaje de la rueda utilizando el orificio que hay en el tubo del soporte de la rueda.
  • Page 34 AGUJERO MARCADO 1/4 PULG. HACIA LA SUPERFICIE DE MONTAJE DE LA RUEDA Figura 6 ADVERTENCIA Al taladrar pueden saltar fragmentos metálicos. PÓNGASE GAFAS DE SEGURIDAD. Estos fragmentos de metal pueden causar lesiones en los ojos. 16. Después de perforar el agujero en el paso 17, coloque el soporte de montaje de la rueda en el tubo del soporte.
  • Page 35 FIGURA 7, VISTA EXPANDIDA DEL MONTAJE DEL CIERRE. 19. Hay una placa plana soldada al armazón del soporte de la rueda. En los modelos CJ se debería montar un parachoques de goma a la placa plana o bien a la puerta trasera para evitar que el soporte de la rueda se mueva cuando se circule por terrenos accidentados.
  • Page 36 SAQUE EL AMORTIGUADOR DE LA PUERTA TRASERA. LA PLACA DEL SOPORTE DE LA RUEDA DEBE TOCAR EL AMORTIGUADOR CUANDO ESTÉ EN POSICIÓN DE CIERRE AMORTIGUADO R DE FÁBRICA DE LA PUERTA TRASERA PLACA DE ACERO SOLDADA AL SOPORTE DE LA RUEDA Figura 8, Amortiguador del parachoques de la puerta trasera de los modelos TJ y 20.
  • Page 37 21. En los modelos TJ, y haciendo uso de las dos abrazaderas que se proporcionan, monte los soportes a la carrocería con los tornillos que vienen de fábrica. El extremo del soporte que incorpora el orificio estándar se monta en la carrocería. Los orificios dentados se utilizan para el montaje de la placa de la matrícula.
  • Page 38 Figura 10, MONTAJE DE LA 3 LUZ DE FRENO 23. En los vehículos CJ, se debe instalar un parachoques de goma a la puerta trasera. El nº de referencia de Chrysler/Jeep es 55013350 y está disponible en los departamentos de piezas de Jeep. Se incluye una foto como referencia.
  • Page 39 El parachoques de goma puede atornillarse de manera simple o con una chapa metálica a la puerta trasera. Fotografía del parachoques de goma en la puerta trasera de un vehículo CJ. ADVERTENCIA Al taladrar pueden saltar fragmentos metálicos. PÓNGASE GAFAS DE SEGURIDAD.
