Warn Ford Performance M-1821-SD Installation Instruction

Super duty winch for ford 2020-

Hide thumbs

page of 59

/ 59
Bookmarks

Available languages

Quick Links

Download this manual

NO PART OF THIS DOCUMENT MAY BE REPRODUCED WITHOUT PRIOR AGREEMENT AND WRITTEN PERMISSION OF

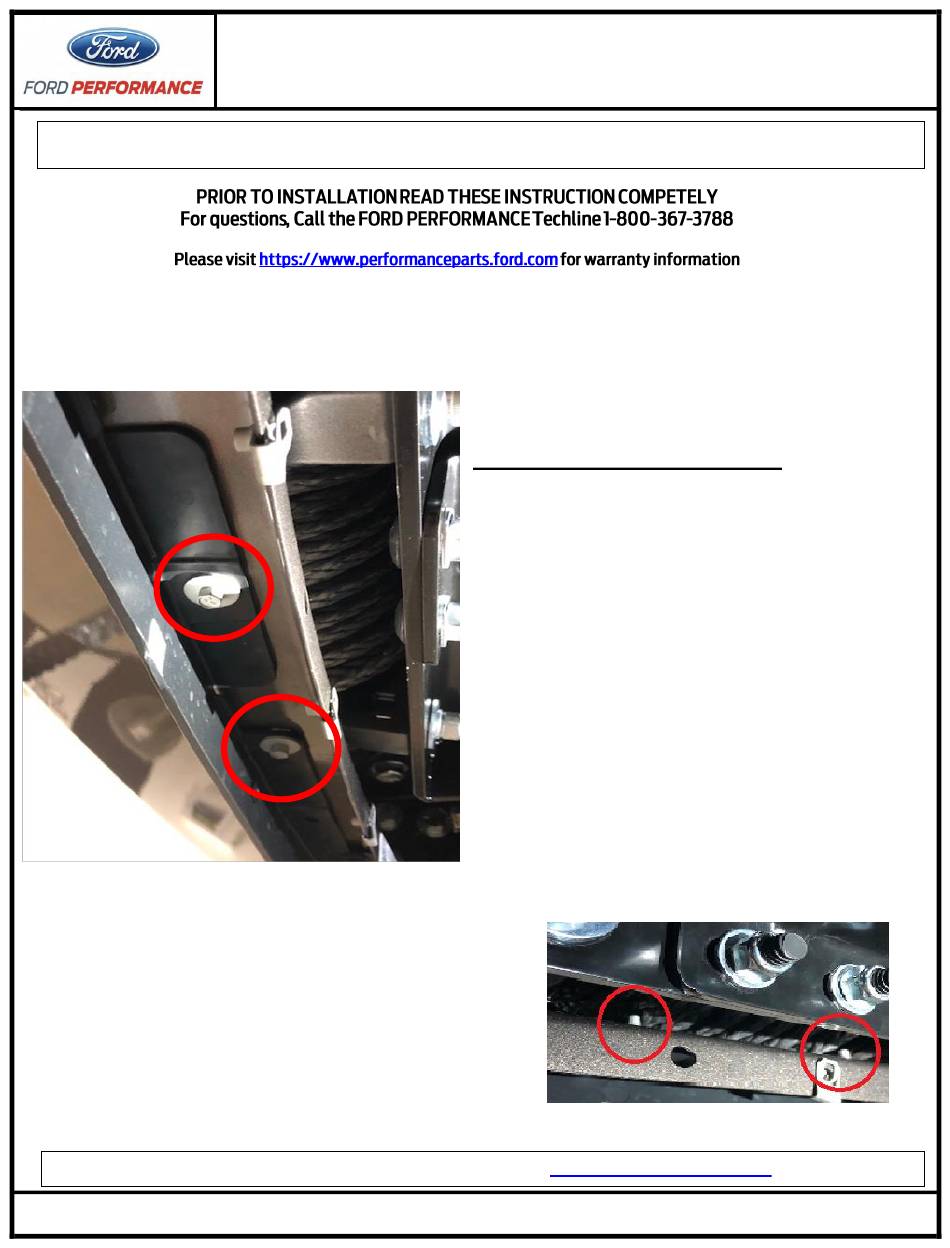

Image shows spoiler bolts as installed relative to the winch rope spool.

Techline 1-800-367-3788

M-1821-SD

Model 2020→

Super Duty Winch by Warn

FORD PERFORMANCE PARTS © Ford Motor Company 2020

INSTALLATION INSTRUCTION

Ford Factory Shop Manual purchase options

03.12.2021 UPDATE

STEP 33 Bumper re-installation

Summary of Update Procedure

Remove and discard the 2 center Bumper Spoiler bolts

remove & save associated j-clip nuts

Replace bolts with a low profile M6 cap head, Ford

Standard Part W711581S450B.

Insert from topside

Re-install j-clip nuts on to Spoiler

This improves winch roll winding by allowing the winch

rope to pass freely over the spoiler bolt.

www.motorcraftservice.com

Page 1 of 3

IS-M-1821-SD 031221
